1 Akumulační zákryty

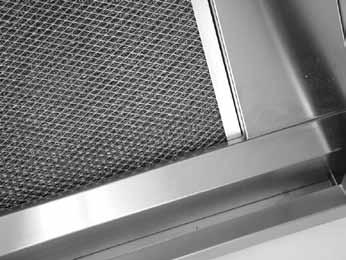

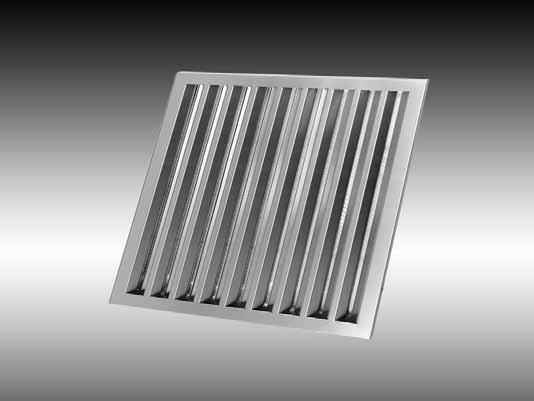

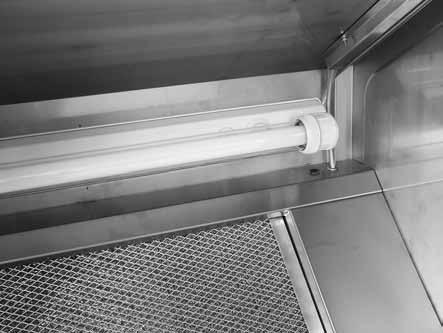

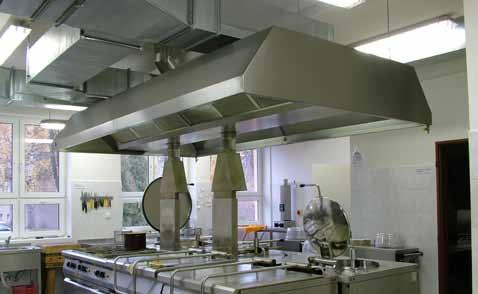

2 AKUMULAČNÍ ZÁKRYTY vyorazení tandardu Připojovací hrdlo výztužným proliem horního víka zákrytu alcové poje zajišťující dokonalou těnot a lepší vzhled vnitřní čáti Boky vyztužené proliem Výztuhy pro zavěšení Kolékový dvoupólový pínač 16 A/250 V vodotěnou vnitřní kraicí Otvor průchodkou pro kael umožňuje napojení na elektrointalaci tavy. Elektrointalace zákrytu je ukončena vodotěnou rozvodnou kraicí Ovětlovací těleo z poly kar onátu vyztuženého kelným vláknem ochrannou trukou z čirého plykaronátu. Příkon 18, 36 neo 58 W/230 V, tupeň krytí IP 65 Ovodový žláek pro zachycení kondenzátu výputným kohoutem Rámečkový filtr MA 20 hliníkovým U profilem, do kterého je vloženo více vrtev peciálně propleteného média, chráněného z oou tran mřížkou z hliníkového tahokovu. Variantně možno nahradit filtry nad otevřený oheň Otvory pro tékání kondenzátu do ovodového žláku

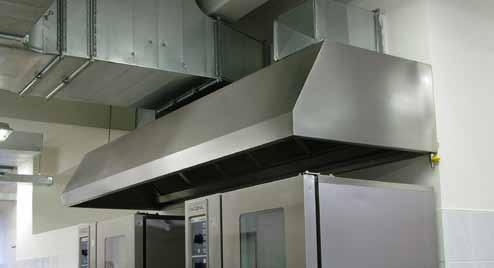

3 AKUMULAČNÍ ZÁKRYTY popi tandardu Velikot zákrytu Elektrointalace Velikot zákrytu, počet připojovacích hrdel, jejich provedení a umítění určuje projektant vzduchotechniky Provedení Akumulační zákryty e vyráějí v provedení nátěnném neo závěném (protorovém) jednou neo dvěma řadami tukových filtračních článků (jednotranné neo ooutranné). Dále e zákryty vyráějí v provedení nad konvektomat neo myčku. Zákryty jou dodávány ez vlatního ventilátoru a jou určeny k napojení na rozvod vzduchotechniky. Akumulační zákryty větších rozměrů lze vyráět z důvodů omezených možnotí dopravní cety ze dvou kuů, montáž e pak provádí až v mítě určení pomocí šrouů a matic. Materiál Kvalitní autenitická (chrom niklová) ocel pro potravinářké použití značená dle ČSN EN značkou X5Cr- Ni a číelným označením Tento materiál je odolný proti vodě, vodní páře, vlhkoti vzduchu, jedlým kyelinám i laým organickým a anorganickým kyelinám. iltry jou z hliníku neo nerezu, ovětlovací těleo z polykaronátu. Plášť Vypínač na přední traně zákrytu je umítěn ve vodotěné kraici a je propojen ovětlovacím těleem a ukončen vodotěnou rozvodnou kraicí na vnitřní zadní těně zákrytu. Nad rozvodnou kraicí je otvor průchodkou pro kael pro napojení na elektrointalaci tavy. Připojovací hrdlo Vyráí e uď kruhového, čtvercového neo odélníkového průřezu ez příruy neo příruou. Horní víko zákrytu je v mítě umítění připojovacího hrdla vyztuženo proliem. Přílušentví Jako přílušentví závěných akumulačních zákrytů e vyráí závěná tyč a závěná police pro zavěšení neo odloženích dronějšího kuchyňkého náčiní. Montáž Nátěnné zákryty e upevňují pomocí vrutů a hmoždinek na zeď v mítě zeílení zadní těny zákrytu. Nátěnné zákryty od šířky 1000 mm e ještě zavěšují za přední horní tranu pomocí řetízků neo závitových tyčí ke tropu, tejně tak všechny závěné (protorové) zákryty. Zákryty e zavěšují do podchodné výšky 2000 mm. Vyroený z plechu tloušťky 1,0 mm falcovými poji zajišťujícími dokonalou těnot. Boky jou vyztuženy ovodovými proliy. Ve podní čáti je ovodový žláek pro zachycení kondenzátu falcovým přehyem, což zajišťuje naprotou ezpečnot při údržě. Žláek je oazen výputným kohoutem pro vypouštění kondenzátu. U nátěnných zákrytů je zadní trana vyztužena čtvercovými podložkami ze ilného plechu otvory pro zavěšení. U závěných zákrytů jou tyto podložky umítěny v rozích horního víka a louží pro zavěšení zákrytu. Tukové filtrační články Rámečkový filtr MA 20 hliníkovým U profilem, do kterého je vloženo více vrtev peciálně propleteného média, chráněného z oou tran mřížkou z hliníkového tahokovu. iltry mají rozměry mm neo mm a jou vloženy do kontrukce z ohýaných plechových profilů. V případě potřey je možné tyto filtry nahradit layrintovými celonerezovými filtry pro umítění zákrytu nad otevřený oheň. Mezi filtry jou vyjímatelné vykrývací plechy, které umožňují rozmítění filtrů podle varné technologie a tak doažení lepšího účinku odávání par. Údrža Údrža počívá hlavně v pravidelném čištění tukových filtračních článků, alepoň 1x za dva týdny, jinak hrozí neezpečí vzniku požáru. iltry lze čitit ručně v roztoku teplé vody a ěžných čiticích i protředků (JAR, PUR apod.). iltry je nutné ponechat v roztoku alepoň 15 minut, dále pak vyčitit měkkým kartáčem a náledně propláchnout proudem vody. iltry lze rovněž čitit v myčce nádoí. 1x za měíc je vhodné vyputit případný kondenzát z ovodového žláku a ten vytřít měkkým hadrem namočeným v roztoku teplé vody a ěžných čitících přípravků (JAR, PUR apod.). Ovětlení Ovětlovací těleo je vyroeno z polykaronátu vyztuženého kelným vláknem. Ochranná truka z čirého polykaronátu je zaunuta v koncových maticích těněním, což zajišťuje dokonalou ochranu a vyoký tupeň krytí IP 65. Používají e tělea o příkonu 18, 36 neo 58 W/230 V.

4

5

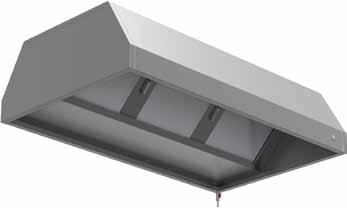

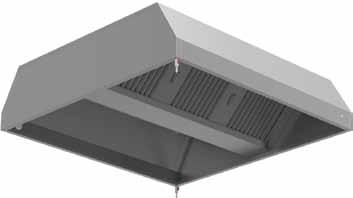

6 AKUMULAČNÍ ZÁKRYTY nátěnné a závěné 0515 AZN AZN 50 h AZN AZN 51 h AZZ AZZ 52 h AZZ AZZ 53 h

7 AKUMULAČNÍ ZÁKRYTY přílušentví, připojovací hrdla 0541 AZN 50 m AZN 51 k B ZT PH 1 Ø B ZP PH PH

8 AKUMULAČNÍ ZÁKRYTY technický lit AZN AZN AZZ

9 AKUMULAČNÍ ZÁKRYTY technický lit AZZ AZN 50 m AZN 51 k

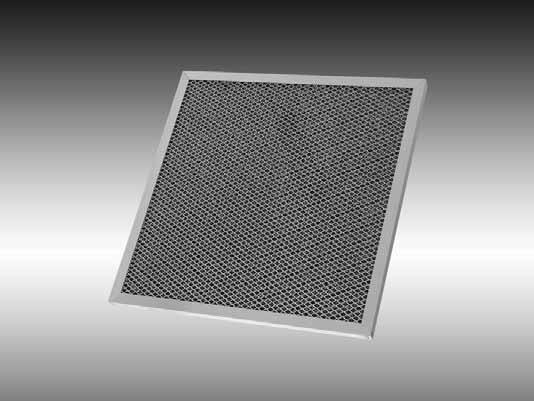

10 AKUMULAČNÍ ZÁKRYTY technický lit Technické údaje KS-MA 20 Více vrtev ze peciální hliníkového propleteného média je vloženo do hliníkového rámu z U-profilu. iltrační médium je z oou tran chráněno pevnou mřížkou z hliníkového tahokovu. Technická data dle EN 779 Třída filtrace Materiál Možnot regenerace G3 hliník/nerez Dodávané rozměry (mm) Odlučivot A m (%) Jmenovitý průtok vzduchu (m 3 /h) na filtr. článek mm 3100 Počáteční tlaková ztráta při jmenovitém zatížení (Pa) 44 Doporučená koncová tlaková ztráta (Pa) 130 Maximální teplotní odolnot ( C) 200 Tloušťka (hlouka) filtru (mm) 20 ano Diagram tlakové ztráty Tlak. ztráta [Pa] Ojemový průtok [m 3 /h] filtrační článek Al filtrační článek INOX

11 AKUMULAČNÍ ZÁKRYTY technický lit

12 AKUMULAČNÍ ZÁKRYTY náhradní díly Náhradní díly M truice zářivková 18 W 90,- M truice zářivková 36 W 130,- M truice zářivková 58 W 130,- M pínač 16 A/250 W 90,- M kulový ventil 160,- M hadičník 160,- M filtr Al ,- M filtr Al ,- B filtr INOX ,- B filtr INOX ,- GS TECHNIK pol. r. o. Orlov 15, Jitenice Jarolav Šora tel.: fax: moil: j.ora@gtechnik.cz
