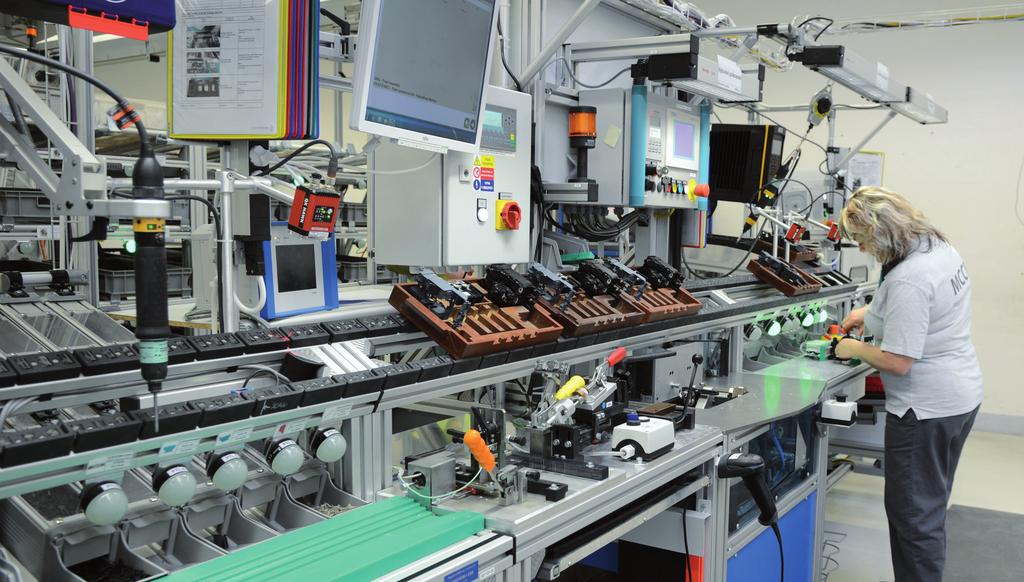

ZPRAVODAJ. Jak tedy reálně vypadá výroba v Průmyslu 4.0? Takřka každý úkon provedený na pracovištích zde řídí a kontroluje počítač.

Transkript

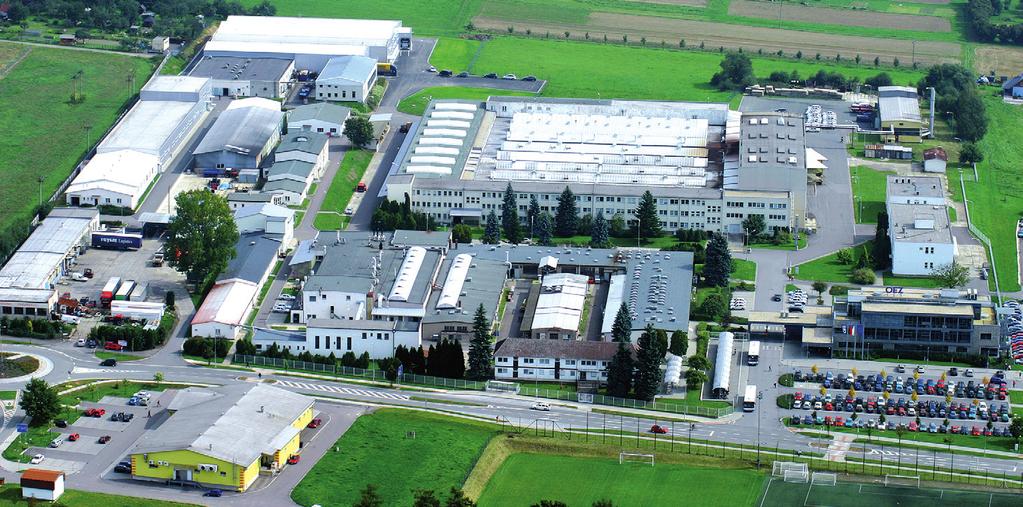

1 ZPRAVODAJ ČÍSLO 1/2017 Revoluce v OEZ Tradice vývoje a výroby nízkonapěťových jisticích přístrojů v Letohradě oslavila v loňském roce výročí 75 let od svého založení. A nutno říci, že pro OEZ to byl rok velmi hektický. Nezůstalo tedy pouze u oslav. Ačkoliv jsme v minulém roce doslova bojovali se stále se zvyšující poptávkou našich zákazníků a z ní plynoucího navýšení výrobních kapacit především v produktovém segmentu kompaktních jističů, tento nelehký úkol jsme zvládli. Projekt přímého napojení skladu na stávající výrobní halu navíc zabezpečí nepřetržité zásobování výroby, čímž se stabilizuje situace v zásobování našich zákazníků. Navyšování kapacit tak bude pokračovat i v novém roce s cílem zdvojnásobení objemu výroby, čehož dosáhneme i dalšími investicemi do výrobních technologií. Z dalších úspěchů lze jmenovat certifikaci naší společnosti z pohledu energetického managementu, což v souladu s ochranou životního prostředí znamená nová opatření a projekty v oblasti energetických úspor a dále také zapojení do celosvětového projektu EEP1. Také v roce 2016 obhájil OEZ již potřetí v řadě ocenění Podnik podporující zdraví a naše společnost je rovněž držitelem titulu Bezpečný podnik. Víte, že OEZ patří již 10 let k nejmodernějším závodům koncernu Siemens v České republice? Díky tomu již došlo a stále dochází k postupnému zavádění prvků Průmyslu 4.0 do praxe. Že jste ještě neslyšeli tento pojem? Označení symbolizuje čtvrtou fázi průmyslové revoluce. Ony 4 zásadní stupně historického vývoje v průmyslu jsou znázorněny na časové ose (viz obr.). Průmysl 4.0 v praxi znamená, že všechny jednotlivé výrobní činnosti - jejich zadání, řízení, průběh, kontrolu, měření a výsledky, tok materiálů a další jsou navzájem propojeny pomocí počítačové sítě. Jak tedy reálně vypadá výroba v Průmyslu 4.0? Takřka každý úkon provedený na pracovištích zde řídí a kontroluje počítač. Pracovní operace zpravidla začínají naskenováním čárového kódu, který je dnes vytištěn na každé významné podsestavě i na výrobku samotném. Jedinečná informace uložená v kódu určuje přesný popis toho, co bude s výrobkem provedeno. Počítač vyhodnotí z kódu nejen to, jakou další operaci je třeba provést a případně jaké dílce mají být použity, ale také ověří kompletnost operací předchozích, zkontroluje jejich úspěšné dokončení a zaznamená každá nová užitečná data do centrální databáze. Tam je po celou dobu životnosti výrobku uložena jeho kompletní minulost, tedy kdy a za jakých podmínek byl vyroben. Tato data jsou potom klíčovým zdrojem informací nejen pro případ řešení reklamací, ale zejména pro statistickou analýzu výrobních procesů a jejich efektivity. Výsledky analýz jsou pak dále využity pro další zdokonalování výrobních procesů. Díky výrobě, která je v OEZ o generaci dále než u mnohých našich konkurentů, můžeme v masovém měřítku vyrábět různá provedení produktů nebo dokonce různé produkty na stejné lince ve stejný moment, aniž by byla narušena plynulost výroby nebo dokonce kvalita samotných výrobků. Toto nás dále posouvá směrem k potřebám našich zákazníků a do jisté míry stojí v důsledku také za stále se zvyšující poptávkou po produktech OEZ. Nyní stojíme na začátku nového obchodního roku. Nezbývá než vám našim zákazníkům poděkovat za důvěru, kterou jste značce OEZ dávali doposud a slíbit, že v obou našich výrobních závodech v Letohradě i v Králíkách uděláme maximum proto, abychom v nadcházejícím roce udrželi vysokou úroveň našich výrobků a ještě dále zvýšili standard našich servisních či prodejních služeb a podpory. Díky tomu bude i nadále platit, že značku OEZ najdete všude tam, kde jsou hlavními požadavky bezpečnost, kvalita a uživatelský komfort. 4 zásadní historické stupně celosvětového vývoje v průmyslu 1. parní stroj - konec 18. stol. 3. automatizace léta 20. stol. 2. sériová výroba - počátek 20. stol. 4. digitalizace neboli Průmysl nyní! 1 Energy Efficiency Program (Program energetické náročnosti)

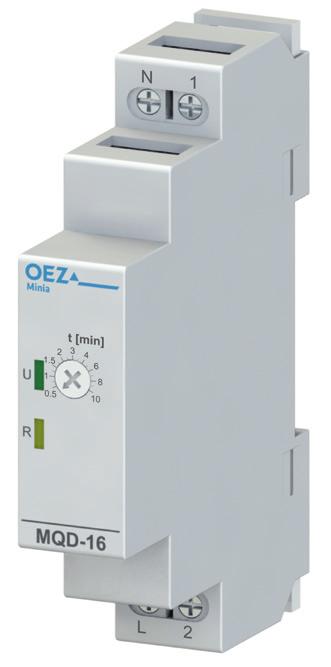

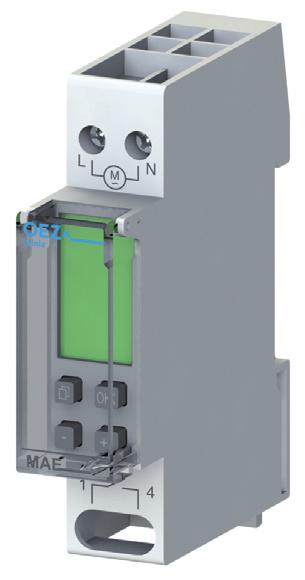

2 2 ČÍSLO 1/2017 OBSAH Novinky v modulárních přístrojích Minia Úvod Revoluce v OEZ...1 Technické informace Novinky v modulárních přístrojích Minia...2 Novinky v modulárních přístrojích Minia Obloukové ochrany AFDD...3 Kompaktní jističe Modeion...7 Jsou Vaše zařízení a majetek spolehlivě jištěny?...10 Historie a současnost výpočtového programu Sichr...12 Technická podpora: Tel.: technicka.podpora.cz@oez.com Zpravodaj 1/2017 Vydal: OEZ s.r.o., Šedivská 339, Letohrad, tel: oez.cz@oez.com, Ve spolupráci s OEZ Slovakia spol. s r.o., Rybničná 36c, Bratislava, tel.: oez.sk@oez.com, Elektronická podoba na Tisk: TG Tisk s.r.o. NEPRODEJNÉ Technologický vývoj se již neubírá mílovými kroky jako dříve, ale za použití tryskových motorů trhá veškeré rychlostní rekordy. Doby, kdy rozváděč instalovaný v průběhu stavby objektu vydržel po řadu let beze změny, jsou dávno pryč. Nové technologie vytápění, ventilací, systémů na výrobu energie a podobně vyžadují od modulárních přístrojů čím dál častěji vyšší výkon, více inteligence, větší univerzálnost apod. Tak jako každý rok, přinášíme tedy i letos novinky v řadě modulárních přístrojů Minia. Jednotlivé přístroje jsou vždy technologickým posunem svých předchůdců a budou v následujících řádcích krátce představeny. Digitální spínací hodiny v jednom modulu MAE-D A230-MINI Spínání na základě reálného času je využíváno například pro řízení filtrace bazénů, kropení trávníků, ovládání zvonku ve škole, spínání osvětlení výloh či pouličního osvětlení. Mnohdy je potřeba doplnit spínací hodiny do rozváděče, kde již není příliš mnoho místa. Jednomodulové digitální spínací hodiny MAE-D A230-MINI jsou pro tyto případy ideálním přístrojem. Disponují jedním spínaným kanálem, který je možné ovládat pomocí 28 programů. Jednomodulové digitální spínací hodiny doplňují již existující provedení spínacích hodin, včetně ASTRO hodin, které jsou schopny měnit čas zapnutí/vypnutí podle aktuálního času západu/ východu slunce. Tento systém spínání umožňuje spínat například pouliční osvětlení přesně v době, kdy je to potřeba včetně vypnutí v noci. Tím se šetří spotřebovaná energie a nepřímo i náklady na osvětlení. Digitální schodišťový spínač MQD A230 Digitální provedení schodišťového spínače umožňuje kombinaci více funkcí v jednom přístroji. Základní funkce je odčasování nastaveného času. Čas lze nastavovat v rozsahu 0,5 10 minut z čela přístroje. Takto nastavený čas lze prodloužit opakovaným stiskem tlačítka. Každé stisknutí prodlouží čas časování o nastavenou hodnotu. Stiskem tlačítka delším než 2 s lze výstup předčasně vypnout. Monitorovací relé proudu MMR-P1, MMR-P5, MMR-P25 Přístroje nepřímo nahrazují přednostní proudová relé RLP. Relé měří proud v primárním obvodu a v případě překročení referenční hodnoty odepnou neprioritní spotřebiče, aby zamezily vybavení jisticího prvku. Zpětné přepnutí nastane za podmínky poklesu proudu v primárním obvodu pod 90 % referenční hodnoty proudu. Pokud je nastavena hodnota zpoždění (0 15 min), je přepnutí výstupních kontaktů o tuto dobu pozdrženo. Výhodou nových relé je možnost nastavení přesné referenční hodnoty proudu. Vyrábějí se ve třech rozsazích: 0,1 1A 0,5 5 A 2,5 25 A Rozšiřují skupinu úspěšných monitorovacích relé pro hlídání napětí, reziduálního proudu, hladiny a teploty. Nové provedení je vybaveno technologií spínání v nule. Prakticky to znamená, že střídavé napětí v síti je monitorováno a při stisku tlačítka se obvod sepne až při průchodu sinusovky nulou. Odpínání funguje obdobně.

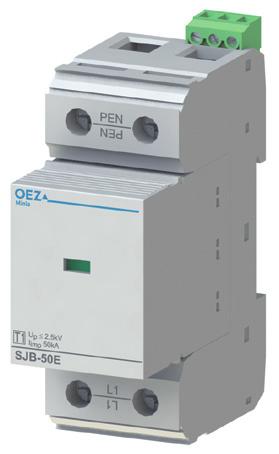

3 ČÍSLO 1/ Novinky v modulárních přístrojích Minia Přepěťové ochrany SJB-50E-1-MZS, SJB-50E-1N-MZS Tyto svodiče bleskových proudů jsou náhradou za výběhové přístroje SJBplus-50-2,5 a SJB-NPE-1,5. Oproti původnímu typu jsou menší, nevyfukují ionizovaný plyn při zhášení oblouku, mají dálkovou signalizaci poruchy. Jsou složeny ze základny a vyjímatelných modulů, které lze při poškození svodiče při úderu blesku vyměnit. Vpravo je uvedena tabulka náhrad původních přístrojů. Typ sítě Původní řešení Nové řešení TN-C TN-S 1 ks SJBplus-50-2,5 1 ks SJB-50E-1-MZS 3 ks SJBplus-50-2,5 3 ks SJB-50E-1-MZS 1 ks SJBplus-50-2,5 + 1 ks SJB-NPE-1,5 3 ks SJBplus-50-2,5 + 1 ks SJB-NPE-1,5 1 ks SJB-50E-1N-MZS 2 ks SJB-50E-1-MZS + 1 ks SJB-50E-1N-MZS Svodiče bleskových proudů SJB-50E jsou doplněním ostatních přepěťových ochran Minia. Typ T1 T1+2 T2 T3 Provedení SJB-50E SJB-25E SJBC-25E SVBC-12,5 SVC SVD Obloukové ochrany AFDD Firmě TRXe a.s. vyhořel sklad dřeva. Příčinou byla porucha na elektroinstalaci. Škody dosáhly desítek miliónů korun. Co se stalo? Podle přímých svědků požáru a následného prošetřování byl s vysokou pravděpodobností sled událostí tento. Sklad dřeva je 20 let starý objekt, kde hlodavci nejsou vzácností. Rozvod elektrické energie se jim v jedné z částí stal lehce přístupný. Jejich systematické ničení kabelů způsobilo ztenčení kabelu, což mělo za následek nárůst proudové hustoty v místě narušení. Tím se zvyšovala teplota v daném místě kabelu, izolace v okolí narušení začala uhelnatět a začaly vznikat elektrické oblouky. Prakticky se vytvořily ideální podmínky pro vznik ohně dostatečná teplota a zuhelnatělý plast, který byl schopen oheň živit. Vznikl oheň, který zapálil sklad. Ani tepelná čidla a hasicí systém nedokázaly vzniku požáru zabránit. Předřazený jistič a pojistka nemohly vypnout jednoduše proto, protože na takovou poruchu neumí reagovat. Proud v obvodu, který by aktivoval jistič nebo pojistku, byl stále na běžné provozní úrovni, jelikož ke zkratu ani přetížení nedošlo. Na zvýšení proudové hustoty (s následným vznikem poruchových oblouků) pouze na části přívodního kabelu pojistka ani jistič neumí reagovat. Nejsou na to konstruované. Prakticky nebylo ochrany. Tedy doposud! Nyní řešení již existuje. Tímto novým řešením je oblouková ochrana AFDD. Oblouková ochrana AFDD, na rozdíl od jističů, pojistek či chráničů, umí takové proudy detekovat, vypnout a tím předejít vzniku požáru! Oblouková ochrana AFDD zaplňuje bezpečností mezeru, která v elektrické instalaci doposud existovala. Při instalaci obloukové ochrany AFDD by k výše popsané události nedošlo, nebo by pravděpodobnost jejího vzniku byla významně eliminována. Uvedený případ firmy TRXe a.s. je fiktivní, abychom snadno ukázali příčiny a důsledky takové poruchy. Uvedená porucha nebo podobný mechanizmus poškození kabelu jsou ale naprosto reálné. Jak obloukové ochrany AFDD fungují? Obecně oblouková ochrana (AFDD - Arc Fault Detection Device) je přístroj určený pro zmírnění efektu poruchového elektrického oblouku odpojením obvodu, pokud je detekován poruchový oblouk. Poruchový oblouk je nebezpečný neúmyslný oblouk mezi vodiči světelný výboj elektřiny napříč izolačním prostředím obvykle doprovázený částečným odpařením materiálu vodiče (elektrod). Takový jev ve vodiči může zapříčinit vznícení izolace a následný požár objektu. A právě oblouková ochrana AFDD takové efekty eliminuje. Příklady příčin vzniku poruchových oblouků (a z toho možných požárů v elektroinstalaci) jsou v tabulce 1.

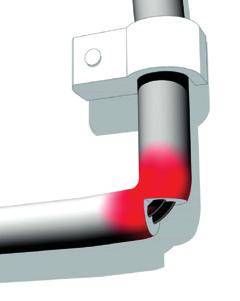

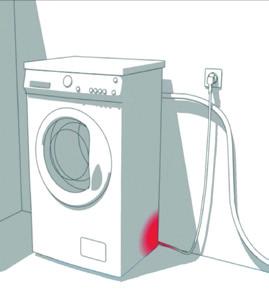

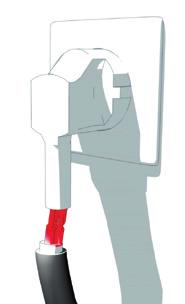

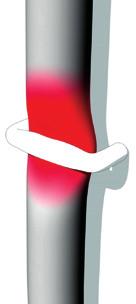

4 4 ČÍSLO 1/2017 Novinky v modulárních přístrojích Minia Ztráta kontaktu spoje vlivem špatného dotažení apod. Rozmáčknuté kabely vedené ke spotřebičům např. nábytkem, vlastním spotřebičem, dveřmi, okny apod. Příliš těsné úchyty pro upevnění kabelů Kabely příliš napnuté a ohnuté na hranici rizika poškození Uvedená poškození vodičů mohou v principu vyústit ve 3 druhy poruchových oblouků 1) Sériové poruchové oblouky (L) Jsou především zapříčiněny přerušením vodiče nebo ztrátou kontaktu v sérii se zátěží. V těchto případech je proud menší než provozní proud a jističe ani proudové chrániče nejsou schopny detekovat a vypnout poruchu. A právě obloukové ochrany jsou konstruovány tak, aby detekovaly tyto specifické poruchy sériové poruchové oblouky a přerušily obvod ještě před tím, než energie v místě poruchy dosáhne hodnot vedoucích ke vzniku požáru. Událost popsaná na začátku článku odpovídá tomuto typu poruchy. 2) Paralelní poruchové oblouky (L-N) Jsou zapříčiněny elektrickým obloukem, který byl způsoben zničenou izolací, která umožnila spojení dvou vodičů. Velikost proudu je určena impedancí obvodu. Podle toho, jaký jmenovitý proud ochrana (např. jistič) má, dojde k vypnutí obvodu. Pokud je impedance obvodu příliš vysoká a není dosaženo vypínacího proudu ochrany, k vypnutí nemusí dojít. Obloukové ochrany vypnou proud poruchového oblouku, který je větší než 2,5 A, a poskytují tak spolehlivou ochranu. Typ poruchy Sériová L N Paralelní (L)-(L)/(L)-(N) L L/N Paralelní (L)-(PE) L N Zničené kabely nesprávným nebo nadměrným používáním např. častým ohýbáním, taháním za kabel místo za části k tomu určené, namotáváním na spotřebič Vodič narušený hřebíkem nebo vrutem Kabely zničené prostředím, v kterém se nacházejí: UV záření, teplota, vlhkost, chemikálie Kabely zničené hlodavci Tabulka 1: Příklady příčin vzniku poruchových oblouků a z toho možných požárů v elektroinstalaci 3) Paralelní poruchové oblouky (L-PE) Poruchové oblouky proti zemi (PE) jsou spolehlivě detekovány a vypnuty proudovými chrániči. Proudové chrániče s IΔn 300 ma zajišťují ochranu proti požáru po mnoho let. Obloukové ochrany rovněž detekují tyto druhy ZÁTĚŽ ZÁTĚŽ ZÁTĚŽ poruchových oblouků a poskytují tak ochranu v místech, kde proudové chrániče nejsou instalovány. Nadproudové ochranné přístroje (jistič, pojistka) neposkytují v některých případech žádnou ochranu, protože impedance vadného obvodu může být příliš vysoká. Shrnutí nám poskytne tabulka č. 2. Mějte na paměti, že AFDD nenahrazuje ochranné vlastnosti jističů či proudových chráničů v případě paralelní poruchy, ale doplňuje je! Normy Standardizační orgány si všimly výhod obloukových ochran zejména v prostředí, kde je zvýšené riziko požáru, kde se požár může snadno rozšířit a kde je zvýšené nebezpečí pro lidi nebo cenné zboží. S vydáním mezinárodní normy IEC : 2010+A1:2014 a evropské normy HD :2011+A1:2015 je vysoce doporučeno použití obloukových ochran a jsou uznány jako nejmodernější zařízení v tomto směru. Výše zmíněné mezinárodní předpisy byly implementovány do českých norem, a to do ČSN , ed. 2:2012 +ZMĚNA Z1:2015 (Elektrická instalace nízkého napětí. Část 4-42: Bezpečnost ochrana před účinky tepla) včetně doporučených míst použití. Ochranný přístroj MCB RCD AFDD AFDD AFDD Tabulka 2: Typy poruch a ochranné přístroje vhodné pro ochranu proti požáru: MCB - jistič, RCD proudový chránič, AFDD - oblouková ochrana. AFDD nenahrazuje ochranné vlastnosti jističů či chráničů v případě paralelní poruchy, ale doplňuje je!

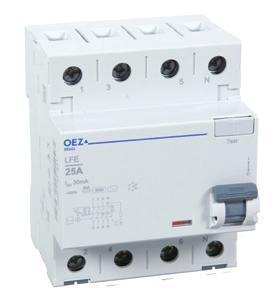

5 ČÍSLO 1/ Novinky v modulárních přístrojích Minia Naši nejbližší sousedé Německo a Slovensko jsou v tomto směru ještě dále. Německo ve své národní normě DIN VDE : doplněk A1 zavedlo povinné použití AFDD s datem Slovensko zase ve své normě STN /A1 (identická s IEC :2010/A1:2014) vydané v prosinci 2015 v článku v národní poznámce říká, že citujeme: Použitie prístrojov detegujúcich poruchu s oblúkom (AFDD) bude v Slovenskej republike v zmysle ustanovení tejto normy povinné po uplynutí prechodného obdobia troch rokov od dátumu vydania tejto normy.... Vzhledem k jednoznačným přínosům bude normami stanovená povinnost instalace AFDD narůstat ať už co do počtu států, tak co do počtu norem, v kterých budou zmíněny. Třeba již jsou obloukové ochrany AFDD (nepovinně) v normě ČSN , čl , připravuje se povinná standardizace v Rakousku, Belgii a dalších státech. Obloukové ochrany OEZ Předchozí odstavce se týkaly obecných vlastností obloukové ochrany a její klíčové výhody, tj. ochrany proti vzniku požáru, která zaplnila funkční mezeru současných ochran - jističů, proudových chráničů a pojistek a která posunula bezpečnost instalace na vyšší úroveň. Ale jaký konkrétní přístroj je možné použít z nabídky OEZ? A jaké jsou jeho výhody tedy kromě té klíčové? Stavebnicová konstrukce Firma OEZ nabízí obloukové ochrany AFDD, které jsou koncipovány jako stavebnice. V případě řešení OEZ si tedy uživatel obloukovou ochranu sestavuje. Není to nic složitého. Obloukovou ochranu sestavíte z spouště obloukové ochrany ARC (AFD unit) a jističe LTN/LTE (MCB) nebo proudového chrániče s nadproudovou ochranou OLE/OLI (RCBO). Sestavením dojde k mechanickému a elektrickému spojení obou částí. Spojením spouště obloukové ochrany s jističem nebo proudovým chráničem s nadproudovou ochranou vzniká funkční jednotka oblouková ochrana AFDD. Obrázek č. 1 vydá za několik vět. To dovoluje vytvořit stovky různých provedení obloukové ochrany AFDD (podle jmenovitého či reziduálního proudu, charakteristiky, ), a to s minimálními skladovými zásobami. V případě kompletace s proudovým chráničem s nadproudovou ochranou Obrázek 1: Sestavení obloukové ochrany AFDD. Spoušť obloukové ochrany ARC 16 A a jistič LTN, 16 A, char. B. Spoušť obloukové ochrany ARC se nabízí s I n 16 a 40 A. ARC je po stranách vybavena výstupky ze základny (kódovacími kolíky), aby při sestavení nemohlo dojít například k montáži jističe 32 A na ARC s I n 16 A. OLI/OLE dostává zákazník kompletní ochranu - ochranu proti vzniku požáru, nadproudovou ochranu a ochranu proti reziduálním proudům. Vysoká odolnost proti nechtěným vypnutím Oblouková ochrana AFDD musí nejen poskytovat spolehlivou ochranu proti požárům způsobeným elektřinou, ale také reagovat pouze tehdy, objeví-li se skutečná závada. Pro obloukové ochrany OEZ to znamená, že musí spolehlivě rozlišovat mezi poruchovými oblouky, pro které je vyžadováno vypnutí v rámci stanovených limitů, a provozními oblouky (či průběhy proudů) elektrických zátěží, při kterých by k vypnutí dojít nemělo. K vypnutí obloukové ochrany by nemělo docházet v žádném z těchto v provozu vzniklých signálů a ani v případě poruchového oblouku sousedícího obvodu: jiskření na kontaktech spínače, při spínání osvětlení; oblouk kartáčových motorů; kontakt starších relé vysokofrekvenční (VF) šumy - jedná se o šumy pocházející od stmívačů, síťových počítačových karet LAN do zásuvek nn (power line) apod. Test pro spolehlivý provoz Oblouková ochrana OEZ je vybavena samočinným testem, který je automaticky spuštěn každých 15 hodin pro otestování obvodů a detekčního algoritmu. Spoušť je možné testovat také ručně, stlačením testovacího tlačítka z čela přístroje (obrázek 2). EXTRA BALENÍ obsahuje JISTIČE NAVÍC + jednu z WAGO svorek 221 = NAVÍC I cn Typ Obsahuje LFE AC-EXTRA 1 ks chrániče LFE AC + 2 ks jističe LTE-16B-1 6 ka LFE AC-EXTRA 1 ks chrániče LFE AC + 2 ks jističe LTE-16B-1 LTE-16B-1-EXTRA 6 ks jističů LTE-16B-1 = NAVÍC LFN AC-EXTRA 10 ka LFN AC-EXTRA LTN-16B-1-EXTRA 1 ks chrániče LFN AC + 2 ks jističe LTN-16B-1 1 ks chrániče LFN AC + 2 ks jističe LTN-16B-1 6 ks jističů LTN-16B-1

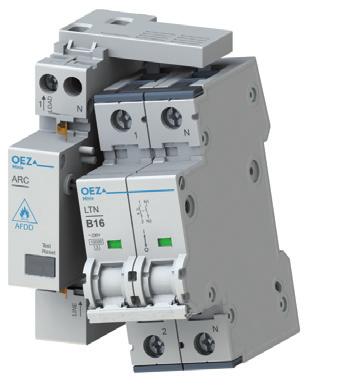

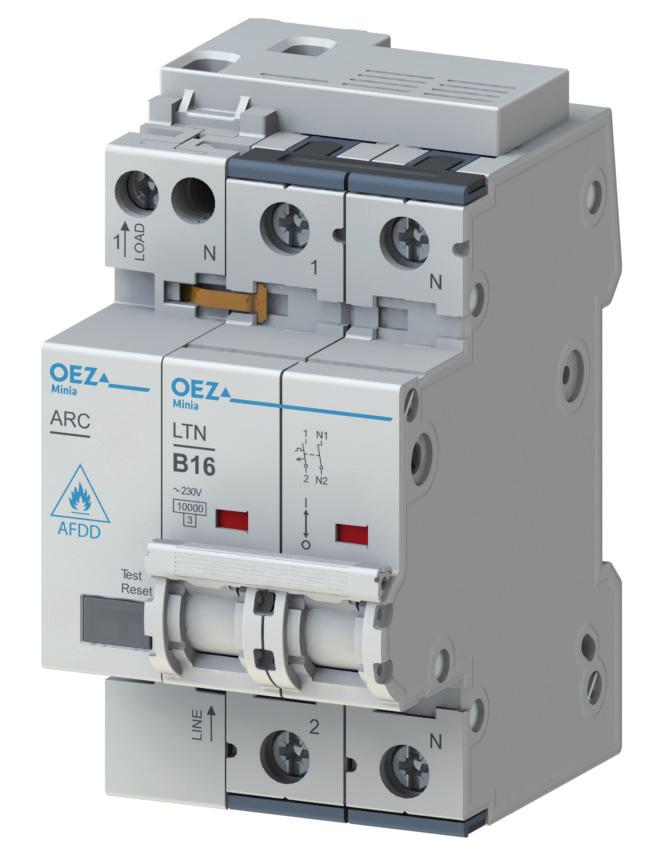

6 6 ČÍSLO 1/2017 Novinky v modulárních přístrojích Minia Jasná informace o důvodech vypnutí LED ukazatel stavu z čela obloukové ochrany (který plní i úlohu testovacího tlačítka) poskytuje jednoduchou a jasnou informaci o důvodech vypnutí. ARC vypnuta: sériový nebo paralelní oblouk ARC vypnuta: nadpětí > 275 V ARC není připravena ARC nemá napájení Obrázek 2: Spoušť obloukové ochrany a pohled na testovací tlačítko, které plní i úlohu ukazatele stavu Ochrana zátěží před nadpětím Oblouková ochrana OEZ je vybavena nadpěťovou spouští, která v případě déletrvajícího nadpětí, které je vyšší než 275 V, rozpojí obvod. Chrání tak spotřebiče (TV, PC apod.) v instalaci před zničením. Snadná údržba Obloukové ochrany OEZ vyhovují ČSN EN Jsou tak určené pro ovládání laiky a nevyžadují údržbu. Příslušenství Příslušenství se montuje na jističe LTN/LTE a proudové chrániče s nadproudovou ochranou OLI/OLE pomocné a signalizační spínače PS-LT/SS-LT napěťové a podpěťové spouště SV-LT/SS-LT uzamykací vložky OD-LT Kde a jak AFDD použít? Na jednu důležitou věc bychom neměli zapomenout jak a kde obloukovou ochranu použít. Obloukové ochrany musí být instalovány na začátku obvodu, který má být chráněn. Pokud je to možné, na jeden vývod bychom měli použít jednu obloukovou ochranu, aby uživatel mohl využít benefitů, které z toho plynou: počet nechtěně odpojených zátěží a vodičů je minimalizován je snadnější najít místo poruchy jsou redukována nechtěná vypnutí z důvodu menšího překrývání rušení Obloukovými ochranami doporučujeme chránit především zásuvkové a světelné okruhy. V oblasti občanské výstavby (rodinné domy, pečovatelské domy) jsou to především obvody ložnic a obývacích pokojů a obvody s vysokým odběrem obvody myček, sušiček, praček. Další prostory a objekty v tabulce č. 3. Další zdroj informací Aplikační příručka - Obloukové ochrany AFDD detailní informace o problematice poruchových oblouků, jejich detekci, vyhodnocení, vypnutí, konstrukčním provedení a nabídce OEZ ARC. Katalog Minia obsahuje podrobné katalogové údaje ARC. Školy a školky Domovy důchodců Bezbariérové byty Dřevostavby Veřejné budovy Nádraží Letiště Budovy s možností vzniku komínového efektu, výškové budovy Dětské pokoje a ložnice Vývody s vysokým zatížením (pračky, sušičky, myčky nádobí) Dřevozpracující a papírenský průmysl, textilní továrny Sklady s hořlavým materiálem Muzea Objekty se starší elektrickou instalací (TN-S) - zničená izolace, nekvalitní spoje apod. Tabulka 3: Doporučená místa pro instalaci obloukových ochran AFDD Přehled spouští obloukové ochrany Typ ARC-16-1N-3M ARC-40-1N-3M I n 1 16 A 1 40 A Norma ČSN EN U n 230 V AC Póly 1+N Montáž ARC s jističem s proudový chráničem s nadproudovou ochranou LTN- -1N (10 ka) LTN- -2 (6 ka) LTE- -1N (6 ka)* LTE- -2 (6 ka) OLI- (10 ka) OLE- (6 ka) * připravujeme Pevně věříme, že uvedené novinky modulárních přístrojů Minia budou pro Vás přínosem a zjednoduší Vám práci při návrhu a realizaci elektroinstalací.

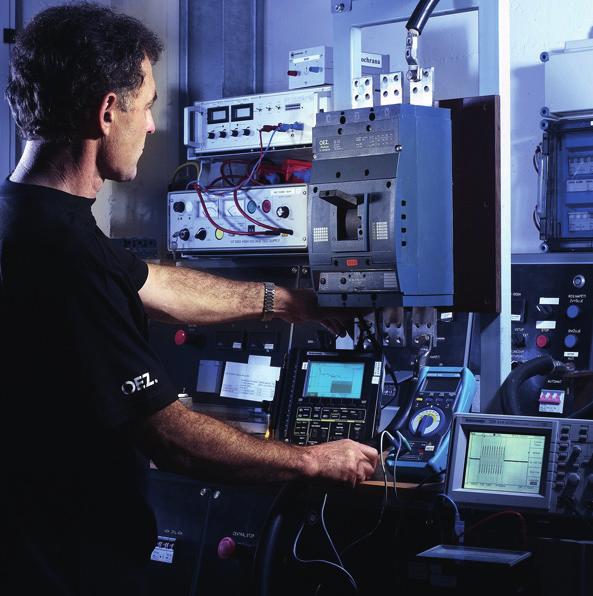

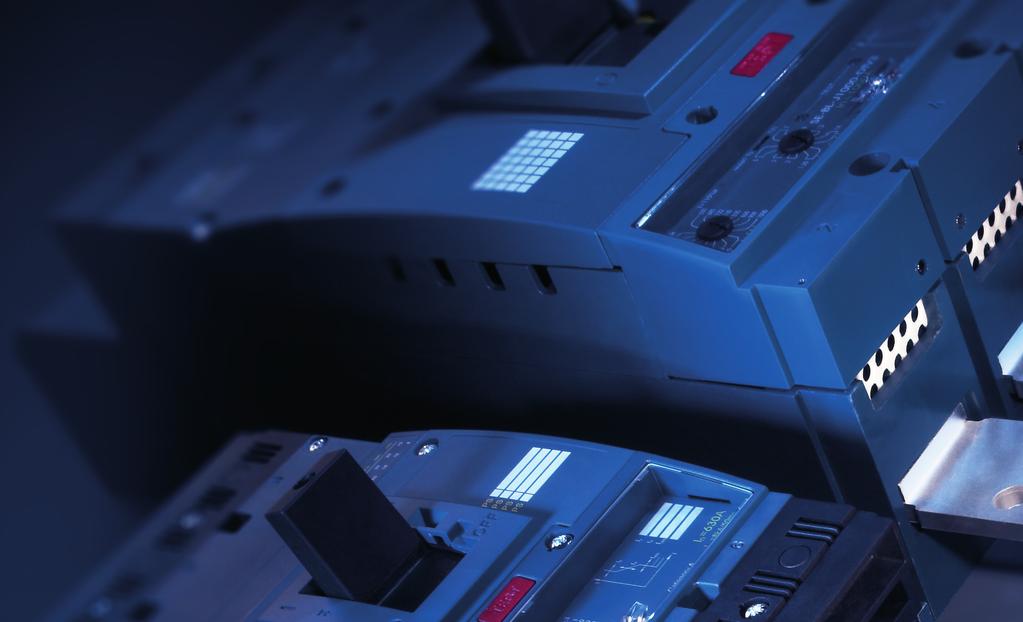

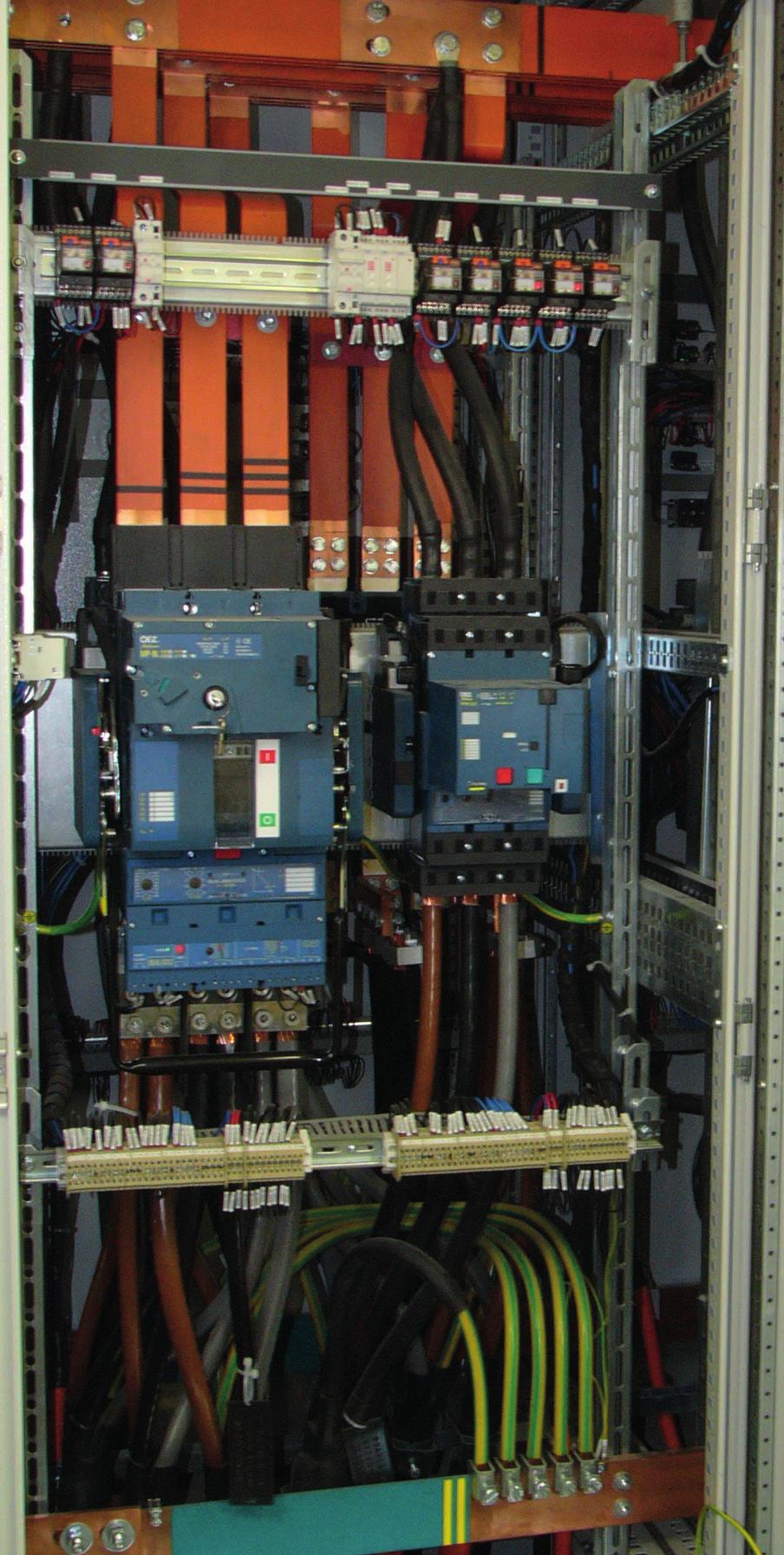

7 7 ČÍSLO 1/2017 Kompaktní jističe Modeion Spolehlivé srdce rozváděče s širokými možnostmi připojení Většina z Vás ví, že OEZ je v oblasti kompaktních jističů špičkou. Je to dáno jednak dlouholetými zkušenostmi v oblasti vývoje a také testováním ve vlastní zkušebně. Historie vývoje kompaktních jističů v Letohradě sahá až do 50. let minulého století. Kompaktní jističe Modeion jsou používány hlavně pro svoji spolehlivost a právě proto často tvoří srdce rozváděče. Pro svoji konstrukci a rozsáhlé příslušenství lze jističe použít jak v jednoduchých, tak ve složitých aplikacích, tedy například v průmyslu a automatizaci. Stabilní výroba, technologické zpracování a dobrá logistika podporuje jednu z klíčových výhod řady, a tím je dobrá dostupnost kompaktních jističů Modeion nejen ve velkoobchodech. Stěžejní je i fakt,že kompletní výroba probíhá pouze v České republice v sídle firmy OEZ v Letohradě. Velkým přínosem pro zákazníky, kteří používají kompaktní jističe Modeion, je rozsáhlé příslušenství, které lze využít v mnoha aplikacích. Jedná se o dálkové ovládání, možnost signalizace, ale hlavně jejich široké možnosti připojení, které ocení především výrobci rozváděčů a montážní firmy. Velká variabilita připojení nejen zkrátí čas montáže, ale také uspoří finanční prostředky. Pro každou řadu kompaktních jističů máme několik typů připojovacích sad, které pokryjí většinu aplikací. Obecně by se daly připojovací sady rozdělit do tří základních skupin, a to podle toho, k čemu se používají. Přímé připojení CU/Al kabelu se používá u většiny aplikací, kde se připojuje pouze jeden vodič na pól. Pro jističe BC160 je to připojení vodiče do 95 mm2 průřezu, pro jističe BD250, BH630, BL1000 a BL1600 je možnost připojit vodič o průřezu až 240 mm2. BC160 BD250 BH630 V případě nutnosti připojení vodiče s větším průřezem u jističe BC160, než dovoluje třmenová svorka pro jeden vodič, lze využít dvojitých blokových svorek. Ty umožňují využít pouze jednu ze svorek a připojit vodič o průřezu až 120 mm2. BL1000 BL1600 Přímé připojení Cu/Al kabelu 2,5 10 mm2 16 mm2 25 mm mm2 CS-BD-T011 1) CS-BD-B mm2 CS-BH-B012 CS-BH-T011 1) mm2 CS-BL-W mm2 standardní připojení jističů CS-BD-B012 1) pouze Cu kabel CS-BH-B011 CS-BL-W011

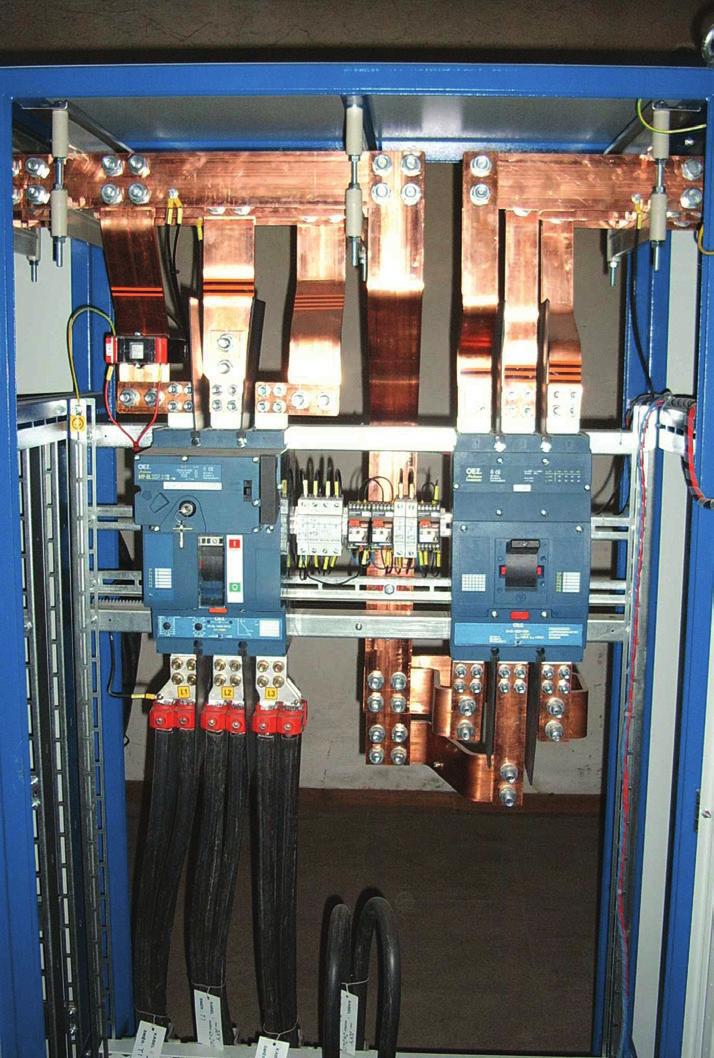

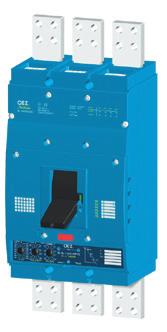

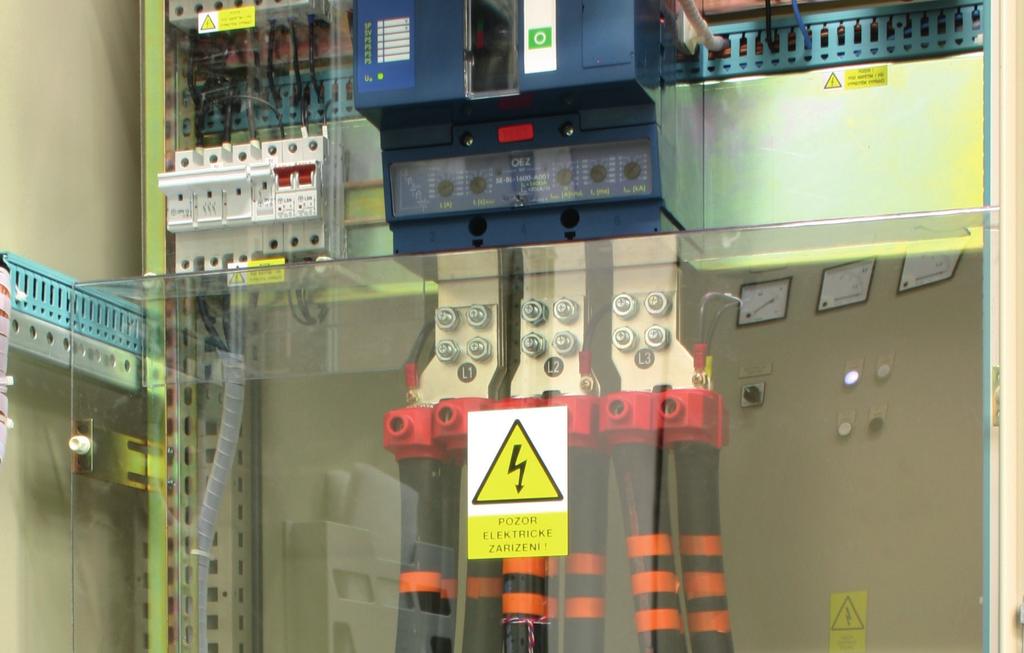

8 8 ČÍSLO 1/2017 Kompaktní jističe Modeion Připojení více CU/Al kabelů najde uplatnění v aplikacích, kde je nutné přímo propojit hlavní jistič s více vývodovými jističi nebo v případě, že je použito velmi dlouhé vedení a kvůli hodnotě impedanční smyčky je nutné navýšit celkový průřez vodičů. Lze použít připojovací sady pro připojení dvou až šesti vodičů na pól dle typu jističe. Mezi nejčastěji používané připojovací sady u jističe BC160 BD250 BH630 BC160 patří dvojité blokové svorky do průřezu 120 mm2 na pól. Pro BD250 lze použít dvojité blokové svorky do průřezu 240 mm2, pro BH630 dvojité či trojité blokové svorky do průřezu 240 mm2 a pro jističe BL1000 a BL1600 lze použít třmenové nebo blokové svorky pro dva až čtyři vodiče na pól do průřezu 300 mm2. BL1000 BL1600 Přímé připojení více Cu/Al kabelů 2x (25 50) mm2 2x (70 120) mm2 CS-BC-B021 CS-BD-B021 CS-BH-B022 CS-BL-W010 2x ( ) mm2 CS-BD-B022 CS-BH-B021 CS-BL-W010 CS-BL-B002 CS-BL-B002 2) 2) 3x (25 50) mm2 CS-BH-B032 3x (70 120) mm2 CS-BL-W011 3x ( ) mm2 CS-BH-B031 4x ( ) mm2 5x (2,5 25) mm2 6x (6 35) mm2 2) průřez vodiče až 300 mm2 CS-BC-B014 CS-BD-B014 CS-BH-B014 + CS-BL-W010 CS-BL-B003 2) CS-BL-B003 2) CS-BL-B004 2) CS-BL-B004 2)

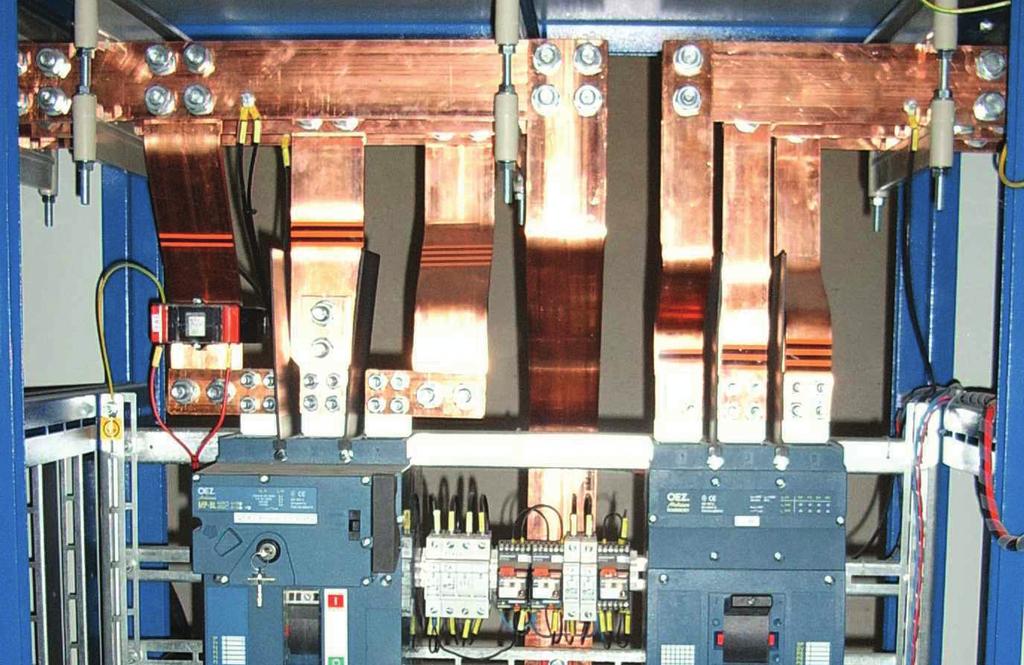

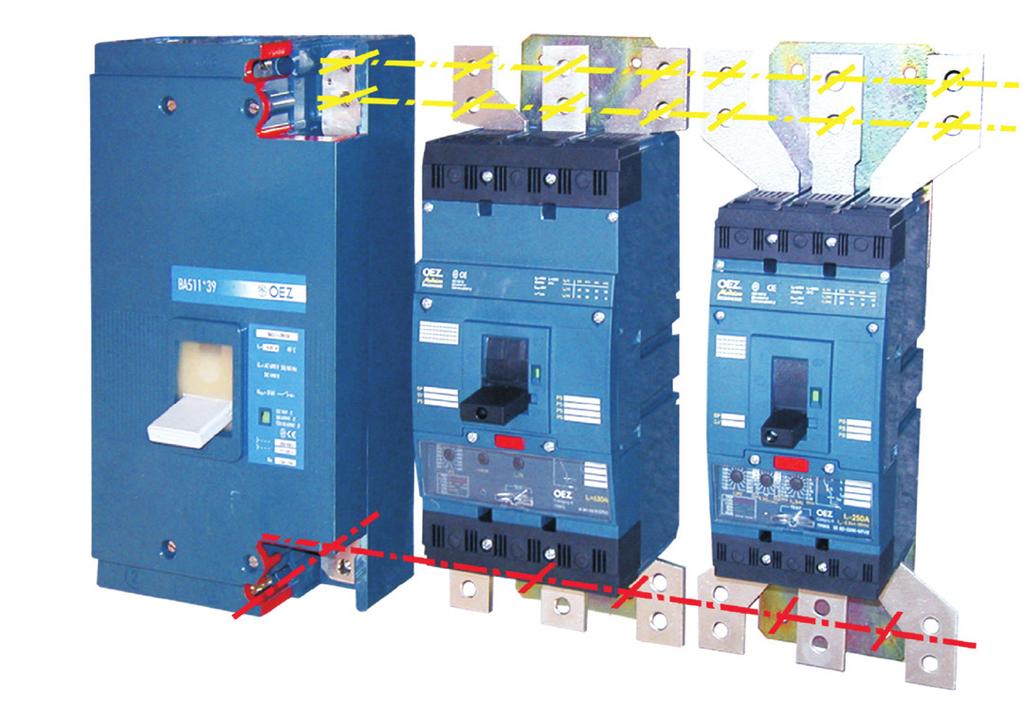

9 9 ČÍSLO 1/2017 Kompaktní jističe Modeion Připojení pasy nebo kabelovými oky / náhrada starších jističů Připojení pomocí pasů umožňují všechny velikosti kompaktních jističů. Rozměr použitých pasů nebo kabelových ok je omezený rozměry připojovacího místa jističe nebo připojovací BC160 BD250 BH630 sadou. Pro připojení lze použít sady pro náhradu starších jističů. Tyto sady neslouží pouze pro náhrady, ale lze je využít i pro různá speciální připojení jističů Modeion. BL1000 BL1600 Připojení pasů 12 mm 16 mm CS-BC-A mm 25 mm CS-BC-A mm 40 mm 50 mm 60 mm CS-BD-A037 CS-BH-A037 standardní připojení jističů Pro návrh připojovacích sad a příslušenství můžete využít Konfigurátor OEZ, který Vás provede výběrem krok za krokem, nebo lze využít technickou podporu firmy OEZ s.r.o. Více informací o jističích najdete v katalogu Modeion.

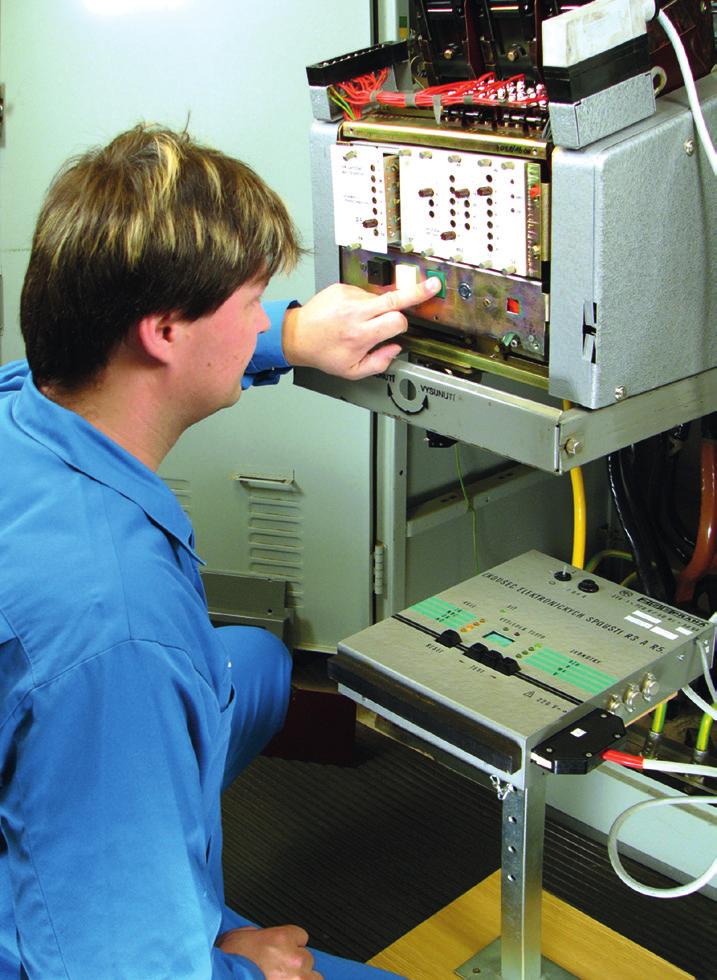

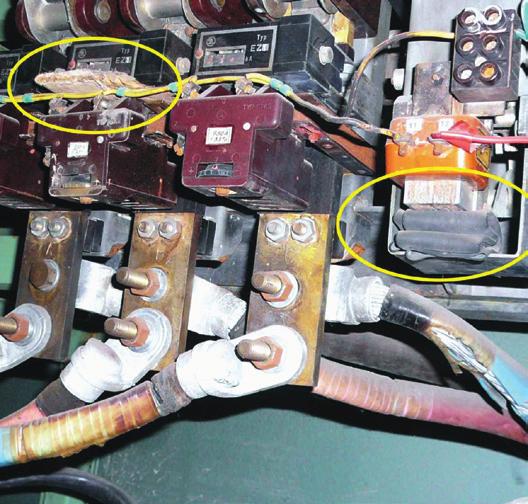

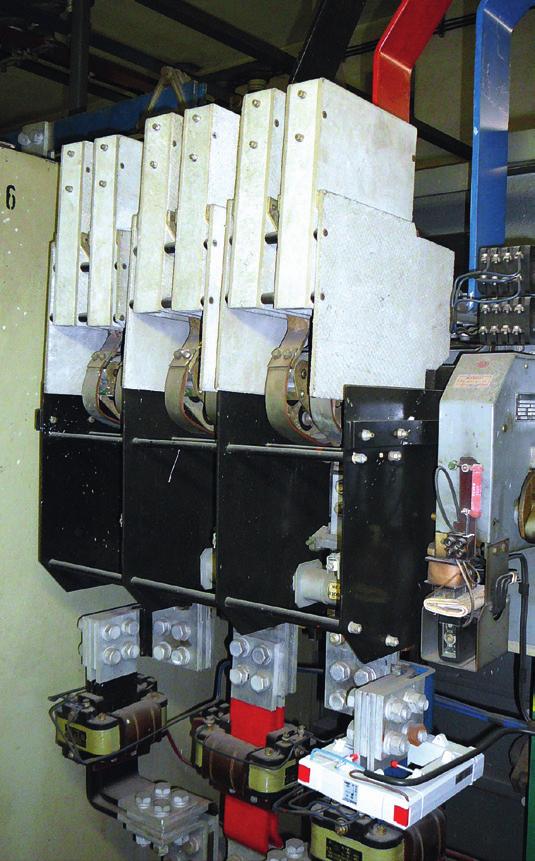

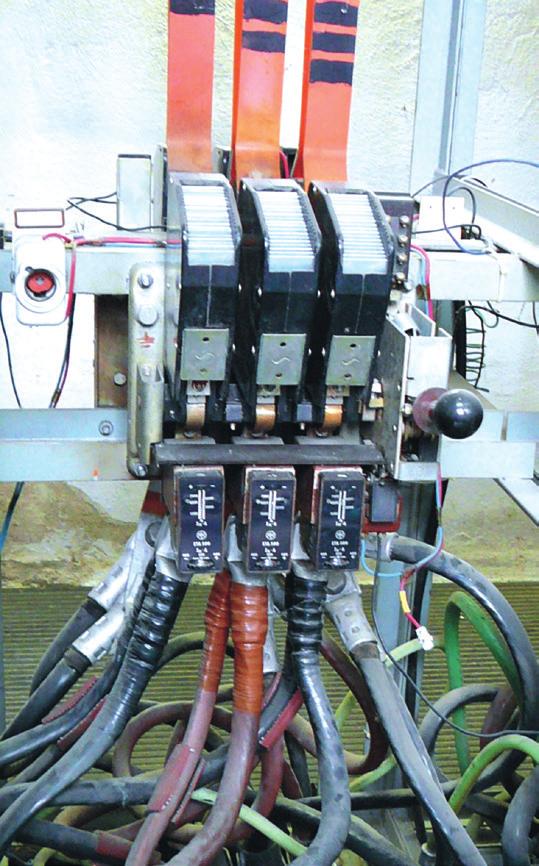

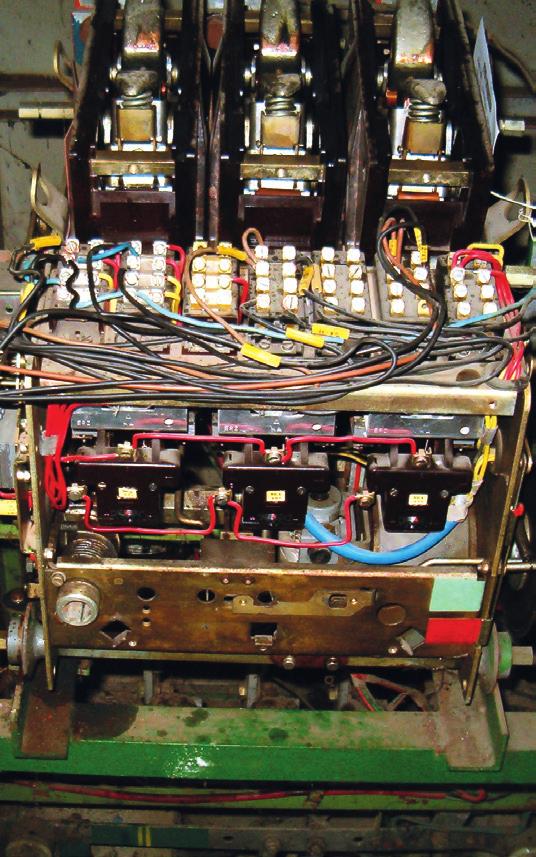

10 10 ČÍSLO 1/2017 Servis Jsou Vaše zařízení a majetek spolehlivě jištěny? V poslední době se stále častěji setkáváme se staršími jističi AR, ARV nebo ještě staršími, s nefunkčními nadproudovými spouštěmi. Takové instalace mohou být v provozu velmi nebezpečné. Jističe AR, ARV, AMT, VMT a další musí být vždy vybaveny podpěťovou nebo napěťovou (vypínací) spouští. Tato spoušť může sloužit pro dálkové vypínání jističe, ale především je NUTNÁ pro funkci nadproudové spouště! Podpěťová nebo napěťová spoušť zajišťuje vypnutí jističe! V případech, kdy nebyla prováděna profesionální údržba nebo došlo k nekoncepčním změnám zapojení ovládacích obvodů, bylo napájení spouště odpojeno. Dokonce v některých případech byly tyto spouště i vědomě odpojeny. To znamená, že z jističe se stal pouze odpínač! V takovém případě se dá instalace považovat za NEBEZPEČNOU! Odpínače nezajistí ochranu kabelů, transformátorů a celého zařízení před nadměrným ohřevem způsobeným přetížením nebo zkratem. Takový odpínač již nezaručí bezpečný provoz ani ochranu majetku před poškozením nebo úplným zničením. hradu staršího jističe bez nutnosti úpravy rozváděče. Servis OEZ má s retrofity starších přístrojů bohaté zkušenosti a nabízí mnoho variant provedení. Pro přehled jsou uvedené v následující tabulce. Není na co čekat! Je nutné jednat! Řešení je jednodušší, než by se na první pohled mohlo zdát. K jističům AR, ARV stále ještě zajišťujeme servis, provádíme revize i údržbu. V případě potřeby můžeme napěťové (vypínací) spouště doplnit nebo vyměnit. Při takové příležitosti servisní technik prověří funkčnost a celkový stav jističe, který s dalším doporučením uvede v protokolu o servisní prohlídce. Tam, kde je nutné koncepční řešení celého rozváděče nebo kde údržba už nestačí, můžeme Vám nabídnout náhradu nebo retrofit jističe. Retrofitem myslíme rychlou a profesionální ná- Servisní prohlídka jističe ARV1636 L01 In 1600 A SERVISNÍ SLUŽBY: tel.: servis.cz@oez.com tel.: servis.sk@oez.com Nefunkční jistič AR1031 In A Nefunkční jistič AMTN 602 In 600 A Nefunkční jistič VMTN 2002 In A Zablokované nadproudové spouště jističe VMTN1002

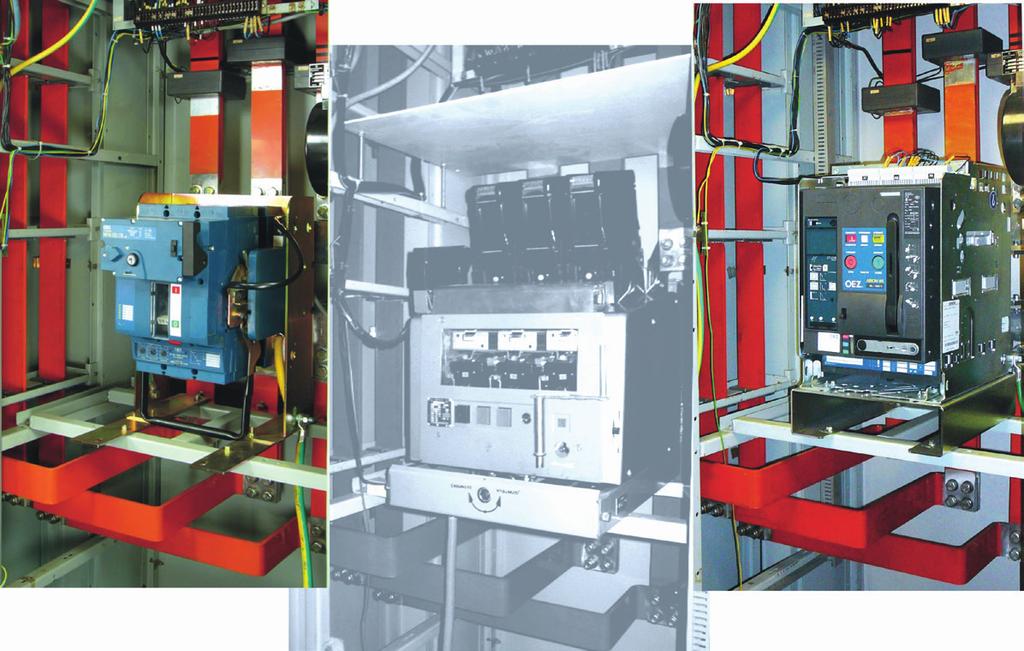

11 ČÍSLO 1/ Servis Přehled běžně prováděných retrofitů Původní jistič Náhrada Doba montáže AR10... AR16... AR25... In A In A In A ARV verze výsuvného provedení In A ARV verze výsuvného provedení In A ARV verze výsuvného provedení In A AMT.601, AMT.602 In A J2Z50T... In A J2Z75T... In A VMT In A VMT verze pevného provedení In A VMT verze pevného provedení In A BL1000S pevné/výsuvné provedení In A do 2 hod. Arion WL1110 pevné/výsuvné provedení In A do 2 hod. BL1600S pevné/výsuvné provedení In A do 2 hod. Arion WL1116 pevné/výsuvné provedení In A do 2 hod. BL1600S pevné/výsuvné provedení In A do 3 hod. Arion WL1225 pevné/výsuvné provedení In A do 3 hod. BL1000S pevné/výsuvné provedení In A do 2 hod. Arion WL1110 pevné/výsuvné provedení In A do 2 hod. BL1600S pevné/výsuvné provedení In A do 2 hod. Arion WL1116 pevné/výsuvné provedení In A do 3 hod. BL1600S výsuvné provedení In A do 3 hod. Arion WL1225 pevné/výsuvné provedení In A do 3 hod. BH630N In A do 2 hod. BL1000S pevné/výsuvné provedení In A do 1 hod. BL1000S pevné/výsuvné provedení In A do 1 hod. BH630N In A do 2 hod. BL1000S pevné/výsuvné provedení In A do 2 hod. BL1600S pevné/výsuvné provedení In A do 3 hod. Arion WL1220 pevné/výsuvné provedení In A do 4 hod. Veškeré varianty retrofitů jsou potvrzeny zkouškami a instalace probíhá ověřenými postupy. Výsledek vždy zaručuje vysokou kvalitu, technickou úroveň a dlouhodobou spolehlivost. Pro menší jističe J2UX, BA51.37, J21U a další nabízíme připojovací a montážní sady. Pro jednoduchý výběr náhrady, například jističe J2UX50.., Vám pomůže Konfigurátor OEZ a montáž zvládne zkušený elektrikář do 30 minut. Pokud si jako provozovatel podobných rozváděčů a jističů nejste jisti jejich stavem, obraťte se na servis OEZ. Vždy Vám najdeme optimální řešení konkrétní situace, navrhneme řešení, které také dokážeme zajistit. Příklad retrofitu ARV1633 jističem BL1600S a Arion WL1116 Srovnání J2UX50 s jističi BH630N a BD250N

12 12 ČÍSLO 1/2017 Software Historie a současnost výpočtového programu Sichr Historicky první verze programu Výpočtový program Sichr je určený především projektantům a revizním technikům. Již mnoho let jim pomáhá při návrhu a kontrole paprskových sítí nízkého napětí. Zdá se to až neuvěřitelné, ale jeho první verze vyšla již koncem minulého tisíciletí. V té době byla naše společnost jedním z prvních průkopníků na poli volně šiřitelných firemních programů. Sichr začínal jako jednoduchá pomůcka s jedním paprskem a jedenácti pozicemi schématu. Určen byl především k vyhodnocení selektivity mezi jednotlivými přístroji. Již od svých prvních verzí si získal mnoho příznivců díky své snadné obsluze, dnes bychom řekli, že je user friendly. Za dlouhá léta své existence program dospěl a vypracoval se na úroveň velmi užitečného pomocníka. Současná verze umožňuje vytvářet projekty s až 500 paprsky. Možnosti výpočtů se rozšířily o propracovaný výpočet impedance poruchové smyčky pro zajištění ochrany automatickým odpojením při poruše jak v sítích TN, tak v síti IT. Vše při jakékoli hodnotě sdruženého napětí od 100 do 690 V. Program kontroluje jištění prvků bez vlastní nadproudové ochrany. Těmi mohou být odpínače a proudové chrániče, jednoduché nebo paralelně zapojené kabely či přípojnicové systémy. Vyhodnocení selektivity se provádí jak na základě porovnání vypínacích charakteristik v oblasti přetížení, tak s použitím databáze nazkoušených mezí selektivity v oblasti zkratových proudů. Unikátní je možnost ekonomické optimalizace průřezu silových kabelů. V tomto režimu program navrhne optimální průřez vedení, který je kompromisem mezi výší pořizovacích nákladů na kabely a cenou elektrických ztrát ve vedení v průběhu jeho životnosti. Program přitom nic neztratil na své přehlednosti a přívětivosti k uživateli. Výborně se hodí jako pomůcka pro řešení jednotlivých dílčích úloh nebo jako komplexní nástoj pro projektování elektrických rozvodů. Výstupy jsou pak k dispozici jak v tištěné či PDF podobě, tak v různých dalších elektronických formátech. Celkové schéma je možné uložit ve formátu DXF pro další zpracování v kreslicích programech typu AutoCADu. Parametry a výpočty lze exportovat do excelovského formátu. Seznam použitého materiálu je díky propojení s dalším užitečným programem z naší nabídky, tedy s Konfigurátorem OEZ, možné snadno přetransformovat do podoby úplného seznamu použitých přístrojů vybavených všemi potřebnými doplňky, jako jsou připojovací sady, pomocné spouště či spínače, ruční nebo motorové pohony a podobně. Výstupem z Konfigurátoru OEZ je tabulka v textové či excelovské formě obsahující kompletní specifikaci výrobků včetně objednacího či EAN kódu a jejich ceny. Oba programy a mnoho dalších užitečných pomůcek zájemce nalezne na našem webu (.sk,.com...). Ukázka projektu v Sichru 1.1 (rok 1999) Ukázka exportu celkového schématu do formátu DXF ze Sichru 17 (rok 2017) Ukázka soupisky materiálu přenesené ze Sichru do Konfigurátoru OEZ
