GEZE Rollan 40N / Rollan 80

Transkript

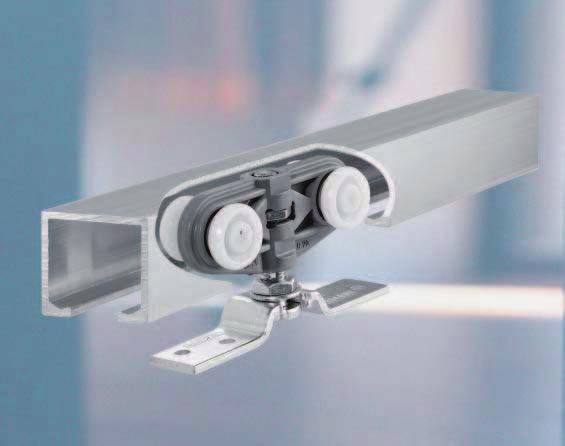

1 GEZE Rollan 40N / Rollan 80 Tichý posuvný ssém umožňuje nekomplikované začlenění koncepů posuvu do ineriéru. Monáž do a na sěnu podporuje mnohosranné použií, mimo jiné v průchozích dveřích, předělech mísnosi a v šanách. Znak výrobku Monážní výška mm klade malé nárok na míso a umožňuje bezproblémovou monáž i při omezeném prosoru Rovná dosedací plocha snižuje vváření hluku při ovírání a zavírání Jednoná pojezdová kolejnice pro Rollan 40N a 80 umožňuje - i nezávisle na maeriálu křídel jednoduché přizpůsobení měnícím se podmínkám vužií Klasický design bez rušivých hran, kerý lze použí i bez obložení Tesováno podle DIN EN 152:1998 Hmonos křídla do 40 kg (Rollan 40N) Hmonos křídla do 80 kg (Rollan 80) Dlouhá živonos, i po ovládacích cklech posouvající síla < 20 N (Rollan 40N) resp. < 25 N (Rollan 80) Dlouhodobě lehký chod s malým vnaložením síl Uzavřený hliníkový profil chrání před vniknuím prachu a nečiso Jednoduchá, přímá monáž do nebo pomocí úhelníku monáž do a na sěnu Jednoduché nasavení vzdálenosi mezi křídlem dveří a kolejnicí / možné následné seřízení i v namonovaném savu Obr ø 8 32 ±5 Oblas použií Pro dřevěná, plasová a kovová dveřní křídla, do jejich celkové hmonosi 40 kg resp. 80 kg, pro skleněná dveřní křídla dodáváme svěrnou desku Pro všechn jednokřídlé a vícekřídlé posuvné dveře Dík ichému chodu vhodné zejména pro dveře v obných a kancelářských prosorách Sandardní provedení / rozsah dodávk Profil s upevňovacím úhelníkem, 2 vozík se šroub závěsu, 2 nosné desk, 1 podlahové vedení a 2 zarážk (u Rollan 80 navíc zajišťovací pružin) Zařazení do říd podle DIN EN 152:1998 (viz srana 5) Rollan 40N Rollan Zvlášní provedení Alernaivně může bý samosaně objednána pojezdová kolejnice (délka 6 m nebo na míru) a příslušensví. 6

2 L zajišťo vacím mechanizmem Podlahové vedení Dvojiý válečkový mechanizmus Nosná deska ø 4.8 Šroub závěsu FB FH / ca. Obr. 0-1 Sandardní monáž Monáž GEZE Rollan 40N/80 do jednokřídlých posuvných dveří s dřevěným křídlem a nosnou deskou je znázorněna na obr Kování může bý upevněno do přímo nebo pomocí úhelníku resp. pomocí desk na sěnu nebo do, viz obr. 0-2 Přímé upevnění do ø 8 Úhelník pro upevnění do sěn 32 ±5 Upevnění do sěn pomocí úhelníku 16 ø ± Upevnění do pomocí desk ø ±5 68 ±5 Deska pro upevnění do Monážní výkres Číslo výkresu 1041-ep03 Upozornění: Vbrání ve sěně musí bý zpřísupněno pomocí snímaelného obložení. Dveřní křídlo musí bý navíc kromě zarážk zasavováno dalším úhlovým nárazníkem. Nárazník namonuje do sředu výšk dveří! Legenda FB = šířka křídla (mm) L = délka profilu (mm) = rozeč děr (mm) x = poče úhelníků pro monáž na sěnu resp. do = vzdálenos (mm) konce profilu do sředu vrané dír upevňovacího úhelníku LL = délka ložiska (mm) FH = výška křídla (mm) BRH = směrná monážní výška (mm) = celková výška (mm) Podlahové vedení Obr FH = BRH - 68 ca. BRH FH = - 86 ca. ca. FH = BRH - 5 BRH Sandardní rozměr (mm) FB L x LL

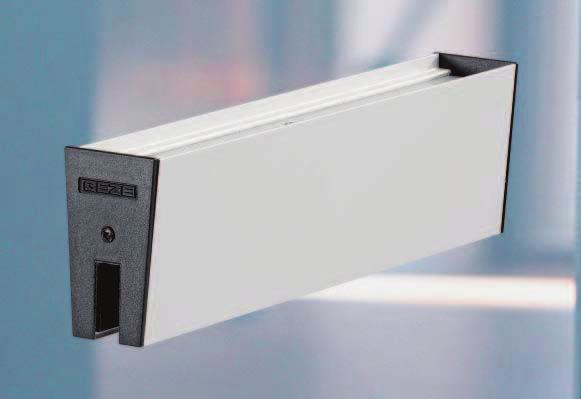

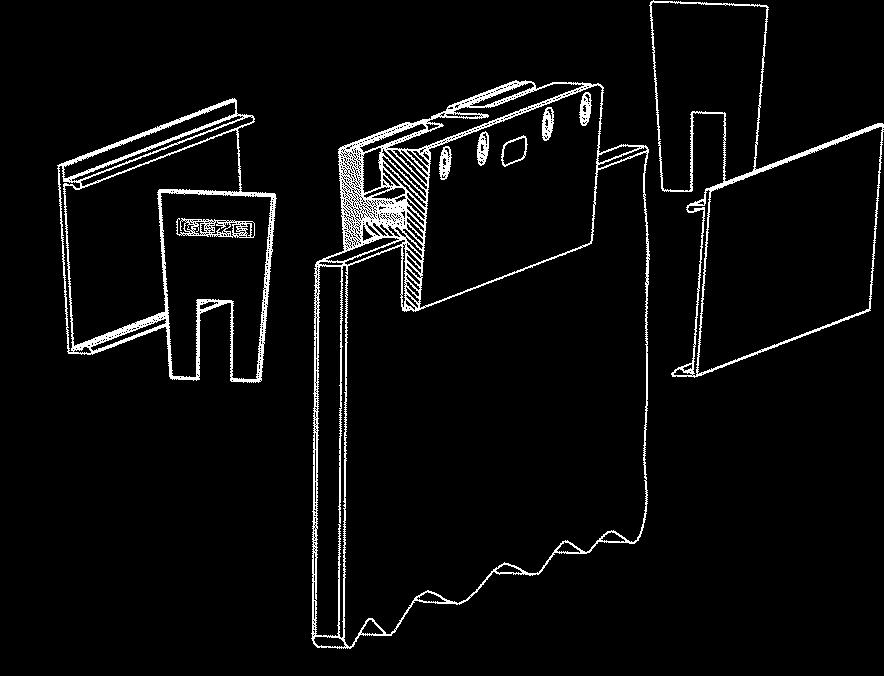

3 GEZE svěrná deska skla Nová svěrná deska skla GEZE nabízí věší komfor při monáži, bez náročné úprav skla. Znak výrobku ve srovnání s předchozími model o 1/3 menší výška a snížená délka Možné obložení jednolivých svěrných desek nebo průběžné obložení obou desek. Při úplném obložení nosných desek je vvořen vzhled průběžné svěrné desk, kerou můžeme posknou i ve všech barvách RAL. Mezera mezi svěrnou deskou a profilem není éměř vidielná, a zákazník nemusí provádě žádné obložení. Lze použí pro všechn běžné loušťk skla. Příslušnou loušťku skla lze nasavi pomocí vniřního ozubení ve svěrné desce. Monáž a demonáž je ak značně usnadněna. Oblas použií Pro všechn posuvné ssém GEZE Pro jednoabulové bezpečnosní sklo 8 mm, 10 mm a 12 mm Pro nosnos maximálně 140 kg GEZE svěrná deska skla informace pro objednání Označení Id. č. svěrná deska skla sada à 2 ks: bez krů, povrch hliník surový (sandardně) s jednolivými panel obložení EV1 a kr čelní sran s jednolivými panel obložení RAL a kr čelní sran s průběžným obložením obou desek v EV1 nebo RAL a kr čelní sran Příslušensví lze doda i samosaně: kr čelní sran černý plas kr čelní sran plas RAL krcí profil délka: 6 m krcí profil na míru EV krcí profil na míru RAL Krcí profil Kr čelní sran Vniřní ozubení Svěrná deska Kr čelní sran Skleněná abule Krcí profil Obr

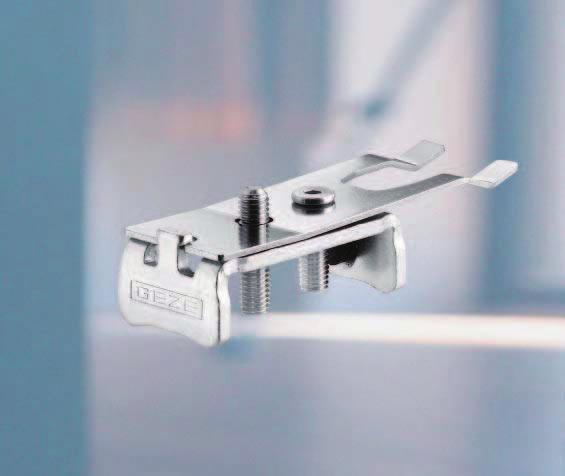

4 L n * lze přesavi Dvojiý válečkový mechaniz- zajišťovacím mechanizmem 1.5 mus plnule nasavielné podlahové vedení skla FB FH / Obr Sandardní monáž na skleněná křídla Monáž GEZE Rollan 40N/80 do jednokřídlých posuvných dveří se skleněným křídlem a svěrnou deskou skla je znázorněna na obr Upevnění může bý provedeno do přímo nebo pomocí desk resp. pomocí úhelníku na sěnu, viz obr Přímé upevnění do ø8 41 ±5 Úhelník pro upevnění do sěn Upevnění do sěn pomocí úhelníku ± ø5.4 Deska pro upevnění do Upevnění do pomocí desk ±5 Monážní výkres Číslo výkresu 1041-ep04 Upozornění: Vbrání ve sěně musí bý zpřísupněno pomocí snímaelného obložení. Dveřní křídlo musí bý navíc kromě zarážk zasavováno dalším úhlovým nárazníkem. Nárazník namonuje do sředu výšk dveří! Obr SH = - SH = - 95 Tloušťka skla 8/10/ SH = - 84 Podlahové vedení skla, plnule nasavielné Podlahové vedení skla, plnule nasavielné Znak výrobku Podlahové vedení skla o loušťce od 8 do 12 mm lze jednoduše, ale přeso přesně plnule nasavi. Obr

5 GEZE Rollan informace pro objednání Označení Šířka křídla (cm) Id. č. Komplení sad: kování posuvných dveří GEZE Rollan 40N komplení s příslušensvím (včeně úhelníku pro upevnění na sěnu) kování posuvných dveří GEZE Rollan 80 komplení s příslušensvím (včeně úhelníku pro upevnění na sěnu) Jednolivé díl: pojezdová kolejnice Rollan 40N / 80 (délka do 6 m) pojezdová kolejnice uříznuá na míru úhelník pro upevnění na sěnu úhelník pro upevnění do sada příslušensví GEZE Rollan 40N bez úhelníku pro upevnění na sěnu sada příslušensví GEZE Rollan 40N s úhelníkem pro upevnění na sěnu sada příslušensví GEZE Rollan 80 bez úhelníku pro upevnění na sěnu sada příslušensví GEZE Rollan 80 s úhelníkem pro upevnění na sěnu GEZE svěrná deska skla viz srana spojovací kus se šroubem závěsu nasavielné podlahové vedení skla zarážka se zajišťovacím mechanizmem úhlový nárazník nasavovací zajišťovací mechanizmus GEZE Rollan Pečovaelský dům, Heidenheim Nasavielný zajišťovací mechanizmus a individuální přizpůsobení k hmonosi křídla 10
