Specifikace výrobku. Model OR100 Série EXA100 Systém měření ORP pro panelové upevnění GS 12C11A01-01C

Transkript

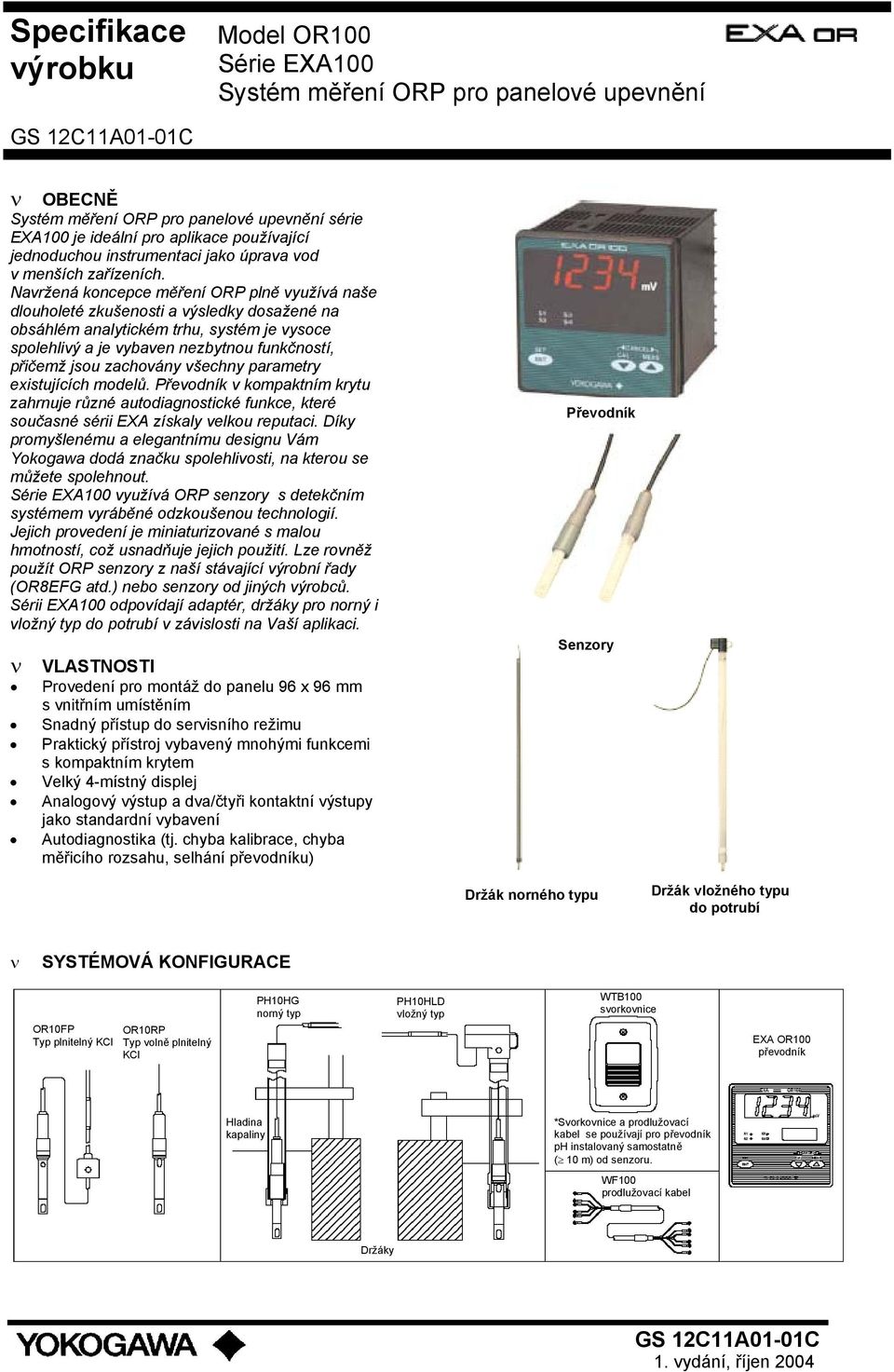

1 Specifikace výrobku Model OR100 Série EXA100 Systém měření ORP pro panelové upevnění ν OBECNĚ Systém měření ORP pro panelové upevnění série EXA100 je ideální pro aplikace používající jednoduchou instrumentaci jako úprava vod v menších zařízeních. Navržená koncepce měření ORP plně využívá naše dlouholeté zkušenosti a výsledky dosažené na obsáhlém analytickém trhu, systém je vysoce spolehlivý a je vybaven nezbytnou funkčností, přičemž jsou zachovány všechny parametry existujících modelů. Převodník v kompaktním krytu zahrnuje různé autodiagnostické funkce, které současné sérii EXA získaly velkou reputaci. Díky promyšlenému a elegantnímu designu Vám Yokogawa dodá značku spolehlivosti, na kterou se můžete spolehnout. Série EXA100 využívá ORP senzory s detekčním systémem vyráběné odzkoušenou technologií. Jejich provedení je miniaturizované s malou hmotností, což usnadňuje jejich použití. Lze rovněž použít ORP senzory z naší stávající výrobní řady (OR8EFG atd.) nebo senzory od jiných výrobců. Sérii EXA100 odpovídají adaptér, držáky pro norný i vložný typ do potrubí v závislosti na Vaší aplikaci. ν VLASTNOSTI Provedení pro montáž do panelu 96 x 96 mm s vnitřním umístěním Snadný přístup do servisního režimu Praktický přístroj vybavený mnohými funkcemi s kompaktním krytem Velký 4-místný displej Analogový výstup a dva/čtyři kontaktní výstupy jako standardní vybavení Autodiagnostika (tj. chyba kalibrace, chyba měřicího rozsahu, selhání převodníku) Převodník Senzory Držák norného typu Držák vložného typu do potrubí ν SYSTÉMOVÁ KONFIGURACE OR10FP Typ plnitelný KCl OR10RP Typ volně plnitelný KCl PH10HG norný typ PH10HLD vložný typ WTB100 svorkovnice EXA OR100 převodník Hladina kapaliny *Svorkovnice a prodlužovací kabel se používají pro převodník ph instalovaný samostatně ( 10 m) od senzoru. WF100 prodlužovací kabel Držáky 1. vydání, říjen 2004

2 2 ν ZÁKLADNÍ ÚDAJE 1. Převodník ORP pro montáž do panelu Model: OR100 Měření: Oxidačně redukční potenciál (ORP) roztoku Měřicí rozsah: až 1500 mv Displej: Digitální (LED) Rozsah: až 1500 mv Rozlišení: 1 mv Indikace: Čtení ORP, nastavení, stav Vstupní signál Vstupní rozsah ORP: až 1500 mv Výstup přenosového signálu Počet výstupních bodů: 1 výstup, jen čtení ORP Výstupní signál: 4 až 20 ma, izolovaný Odpor zátěže: 600 Ω nebo méně Rozsah přenosového signálu: Konfigurovatelný v rámci měřicího rozsahu (při jednotce 100 mv), nastavení z výrobního závodu: až 1500 mv Minimální rozpětí: 100 mv Výstupní signál údržby: Volitelný výstup hold (přidrženo) aktivovaný/neaktivovaný Hodnota výstupu hold: Volitelné z poslední naměřené hodnoty/nastavené hodnoty (2,0 až 20,8 ma) Chybový výstupní signál: Při vypálení pod rozsahem stupnice (2 ma), volitelné aktivonáno/neaktivováno Typ kontaktu: Reléový kontaktní výstup Počet kontaktů: 2 nebo 4 výstupy Pozn. Musí být specifikováno při objednání. Kontakty: On/off (zapnuto/vypnuto) Funkce kontaktů: Volitelné z max., min., max-max, min-min, max-max/min-min limitní alarmy, selhání Hystereze kontaktního výstupu: 0 až 1000 mv (konfigurovatelné) Zpoždění kontaktního výstupu: 0 až 200 s (konfigurovatelné) Zatížení kontaktů V případě 2 kontaktních výstupů S1: 240 V AC 3A nebo 30 V DC 3A (zatížení odporu), Form C (NC/NO/COM, 3 svorky) S2: 240 V AC 3A nebo 30 V DC 3A (zatížení odporu), Form A, (NO, COM, 2 svorky) V případě 4 kontaktních výstupů S1: 240 V AC 3A nebo 30 V DC 3A (zatížení odporu), Form C (NC/NO/COM, 3 svorky) S2, S3, S4: 240 V AC 3A nebo 30 V DC 3A (zatížení odporu), Form A, společné Maximální společný zatěžovací proud je 3A. Kontaktní stav: Svorka Kontaktní výstup Zvolené funkce Limitní alarmy H, L, HH, LL, HH/LL SELHÁNÍ Kontakt Zapnuto Zapnuto Vypnuto Vypnuto Bez alarmu Alarm Bez alarmu Alarm S1 NO-COM Otevřený Otevřený Zavřený Otevřený Zavřený Otevřený NO-COM Zavřený Zavřený Otevřený Zavřený Otevřený Zavřený S2 Otevřený Otevřený Zavřený Otevřený Zavřený Otevřený S3, je-li specifikován Otevřený Otevřený Zavřený Otevřený Zavřený Otevřený S4, je-li specifikován Otevřený Otevřený Zavřený Otevřený Zavřený Otevřený Pozn.: Je-li aktivován kontakt, LED na displeji se zapne. Okolní teplota: -5 až 45 C Instalace: 2000 m nad mořem nebo méně Skladovací teplota: -25 až 70 C Okolní vlhkost: 10 až 90% RH nekondenzující Shoda s bezpečnostními a zaváděcími předpisy: Bezpečnostní: CSA, UL, CE (v přípravě) EMC: (bude dosaženo) Provedení: Čelní panel: Konstrukce IP55 s ochranou proti prachu a kapkám IP65, je-li specifikováno /65 Materiály: ABS pryskyřice a polykarbonát Barva skříňky: Černá Napájecí napětí: Vztažné napětí 100 až 240 V AC (± 10%) 50/60 Hz Spotřeba energie: Max. 9 VA Hmotnost: cca 600 g Rozměry: 96 (š) x 96 (v) x 122 (h) mm Montáž: Do panelu Rozměry panelového výřezu: 92 (š) x 92 (v) mm Zapojení: Šroubová svorka M4 (ochranná zemnicí svorka), šroubová svorka M3,5 (ostatní) Uzemnění: K zemi (zemnicí odpor max. 100Ω) Bezpečnostní a EMC standardy Bezpečnostní: EN :2001, CSA1010.1, UL61010C-1 (v přípravě) Instalační (nadnapěťová) kategorie: CAT II *1 EMC: EN61326 *1: Instalační (nadnapěťová) kategorie specifikuje podmínky přechodného nadpětí číslem kategorie a zahrnuje úroveň ochrany impulsního odporového napětí. CATII se odvolává na dodávky elektrického zařízení z fixní instalace, tj. rozvaděče.

3 3 Funkční specifikace Kalibrační funkce Manuální kalibrace (jednobodová kalibrace při specifikovaném nastavení) Rozsah pro posunutí nuly: -500 až 500 mv Autodiagnostika Výstup při selhání: Chybný měřicí rozsah ORP, selhání převodníku Indikace chyby: Chybné posunutí nuly, chyba měřicího rozsahu u standardního roztoku Funkční vlastnosti převodníku: za normálních provozních podmínek Linearita: ± 3 mv Opakovatelnost: ± 2 mv Použitelné senzory pro OR100: OR10FP (ORP senzor plnitelný KCl), OR10RP volně plnitelný senzor ORP), FU20 (není možné současné měření ph), OR8ERG, OR8EFG Maximální celková délka připojovacího kabelu: 50 m (vč. délky signálního kabelu) 2. ORP-senzory pro OR100 Model: OR10 P Měření: Oxidačně redukční potenciál (ORP) roztoku Měřicí princip: Metoda platinové elektrody Typ: OR10FP (typ plnitelný KCl) nebo OR10RP (typ volně plnitelný KCl) Měřicí rozsah: až 1500 mv Instalace: Připojení pomocí adaptéru do potrubí (OR10RP) Zabudovaný držák pro norný typ (OR10RP) Zabudovaný držák pro vložný typ (OR10RP/OR10FP) Rozsah teploty vzorku: 0 až 60 C (OR10RP) 0 až 70 C (OR10FP) Tlak vzorku: Atmosférický tlak (max. hloubka 3 m) Průtoková míra vzorku: 2 m/s max. Vodivost vzorku: 50 µs/cm nebo vyšší Materiály částí stýkajících se s médiem: polypropylen, neohebná PVC pryskyřice, silikonová guma, sklo, keramika, chlorovaná polyetylenová guma (stínění kabelů), fluorovaná guma (O-kroužek adaptéru pro upevnění do potrubí) Materiál adaptéru: Neohebná PVC pryskyřice Délka kabelu: 3, 5, 10 m (až 50 m vč. signálního kabelu, je-li použita svorkovnice) Hmotnost: cca 300 g (3m), 450 g (5m), 800 g (10m) 3. Držáky (vložný/norný typ) pro EXA100 Model: PH10HLD norný držák Hmotnost: cca 400 g (1 m), 800 g (2 m) Délka držáku: 1 nebo 2 m Materiály: Polypropylen (držák), polyethylen (distanční vložka), silikonová guma (těsnění), ethyleno-polypropylenová guma (kryt) Provozní teplota: 0 až 70 C Provozní průtok: 2 m/s nebo méně Model: PH10HG vložný držák Hmotnost: cca 450 g (1 m), 850 g (2 m), 1,3 kg (3 m); 1,7 kg (4 m) Délka držáku: 1, 2, 3 nebo 4 m Materiály: Neohebná PVC pryskyřice Provozní teplota: 0 až 60 C Provozní průtok: 2 m/s nebo méně 4. Svorkovnice pro EXA100 Model: WTB100 Provedení: Venkovní instalace, JIS C0920 odolná proti dešti Materiál krytu: Skleněné vlákno plněné polykarbonátovou pryskyřicí Barva krytu: Šedavá zeleň (2.5G5/1.5 nebo ekvivalent) Montáž: Upevňovací konzola (není nutná montážní sada), upevnění do potrubí (montážní sada ), upevnění na zeď (montážní sada ) Hmotnost Těleso: cca 0,5 kg Montážní sada (): cca 0,7 kg (do potrubí), cca 0,3 kg (na zeď) Provozní okolní teplota: -10 až 50 C Kabelový vstup: (k navrtání pro kabel) Pro signální kabel: otvor o průměru 13 mm vč. kabelové ucpávky JIS 8A-ekvivalent Pro určený prodlužovací kabel: otvor o průměru 21 mm vč. kabelové ucpávky JIS 15Aekvivalent Pozn.: Prodlužovací kabel WF100 (nikoli signální kabel) může být chráněn elektroinstalačním adaptérem. Elektroinstalační adaptér se dodává, je-li specifikován kód provedení /AWTB nebo /ANSI. 5. Prodlužovací kabel ke svorkovnici pro EXA100 Model: WF100 Typ: Speciální 4-vodičový kabel Vnější průměr: ø 6,5 mm Materiál stínění: Chlorovaná polyetylenová guma

4 4 ν MODELOVÉ A DODATKOVÉ KÓDY 1. Převodník ORP pro montáž do panelu, OR100 Model Dodatkový kód OR100 Převodník ORP pro montáž do panelu A Vždy A Jazyk -E -J Anglický Japonský Kontaktní výstup kontaktní výstupy 4 kontaktní výstupy NN Vždy NN Na přání Provedení /65 S těsněním 2. ORP senzory pro OR100 OR10FP ph senzor plnitelný KCl Model Dodatkový kód OR10FP *1 ORP senzor plnitelný KCl pro OR100 Délka kabelu m 5 m 10 m AA Vždy -AA Kombinace s držákem -HST Pro norný typ držáku plnitelný KCl * NN Vždy NN Pozn. *1: Senzor nelze použít jako samostatnou jednotku, nýbrž v kombinaci s určeným držákem norného typu, PH10HLD-AA- -HST-PE, který je nutno objednat samostatně. *2: Signální kabel zahrnuje kryt pro držák. *3: Roztoky KCl pro plnění si obstará zákazník (obj. č. P/N K9084LP: roztok KCl v šesti 250 ml polyethylenových lahvičkách) OR10RP ORP senzor volně plnitelný KCl Model Dodatkový kód OR10RP ORP senzor volně plnitelný KCl pro OR100 Délka kabelu m 5 m 10 m AA Vždy -AA Kombinace s adaptérem -ADP Pro adaptér do potrubí *1 s držákem norného typu s držákem vložného typu -HSS -GDH Pro držák norného typu *3 Pro držák vložného typu (do potrubí) * NN Vždy NN Na přání Adaptér do potrubí /ADP Adaptér do potrubí pro volně plnitelný typ senzoru, R3/4 Pozn. *1: Včetně O-kroužku adaptéru do potrubí (/ADP). Nutno zvolit, je-li specifikován adaptér do potrubí. *2: Konfigurace držáku vložného typu do potrubí je PH10HG. *3: Konfigurace držáku norného typu je PH10HLD.

5 5 3. Držáky pro EXA100 PH10HLD držák norného typu pro OR10 P Model Dodatkový kód PH10HLD Držák norného typu pro PH10 P/OR10 P * AA Vždy AA Délka držáku m 2 m Kombinace se senzorem -HST -HSS Pro PH10FP senzor plnitelný KCl *2 Pro PH10RP senzor volně plnitelný KCl Materiál -PE Vždy -PE Na přání Prášek KCl /KCL Prášek KCl Montážní sada /MS1 /MS2 /CALK 1 montážní sada 2 montážní sady Upevňovací sada pro kalibraci držáku Pozn. *1: Použitelné senzory jsou PH10 P a OR10 P, které je třeba objednat samostatně. *2: Senzory plnitelné KCl (PH10FP/OR10FP) vyžadují norný typ držáků plnitelných KCl. Natlakovaný typ KCl není k dispozici. Držák není naplněn roztokem KCl v průběhu expedice. Držáky lze naplnit roztokem KCl takto: 500 ml 1m držák a 1000 ml 2m držák, což lze specifikovat jako provedení. V průběhu měření by hladina roztoku KCl měla být vyšší než je hladina měřeného roztoku vzorku. *3: KCl prášek je balený v 8 sáčcích po 250-ml vzorcích. (2 sáčky se používají pro 1m držák a 4 sáčky pro 2m držák). Roztoky KCl je možné objednat jako spotřební díl. (obj. č. P/N K9084LP: roztok KCl v šesti 250-ml polyethylenových sáčcích) PH10HG držák vložného typu do potrubí pro PH10RP/OR10RP Model PH10HG Dodatkový kód AA Vždy AA Délka držáku m 2 m 3 m 4 m Materiál -PVC PVC NN Vždy -NN Na přání Montážní sada /MS1 /MS2 Držák vložného typu do potrubí pro PH10RP/OR10RP *1 1 montážní sada 2 montážní sady Pozn. *1: Použitelné senzory jsou pouze PH10RP a OR10RP, volně plnitelné KCl

6 6 4. Svorkovnice pro EXA100, WTB100 Model Dodatkový kód WTB100 Svorkovnice pro EXA100 Měřicí systém -PH -OR -SC Pro ph100 Pro OR100 Pro SC NN Vždy -NN Na přání Montážní sada /P /W Pro montáž do potrubí Pro montáž na zeď Elektroinstalační adaptér /AWTB /ANSI Elektrické připojení: G1/2 vnitřní závit Elektrické připojení: 1/2 NPT 5. Kabel ke svorkovnici pro EXA100, WTB100 Model Dodatkový kód WF100 Měřicí systém -PH -OR -SC Na přání Délka kabelu /C01 /C02 /C03 /C04 /C05 /C06 /C07 /C08 /C09 Pozn.: Celková délka vč. signálního kabelu by neměla překročit 50 m. ν SCHÉMA ELEKTRICKÉHO ZAPOJENÍ Prodlužovací kabel pro EXA100 Pro ph100 Pro OR100 Pro SC100 5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m Zobrazení převodníku zezadu Svorkovnice WTB100-OR Kontaktní výstup 1 (NC) Kontaktní výstup 1 (NO) Svorka Svorka (nepoužívat) Prodlužovací kabel WF100-OR ORP senzor Kontaktní výstup 2 Kontaktní výstup 3 Kontaktní výstup 4 (nepoužívat) (nepoužívat) (nepoužívat) Analogový výstup Uzemnění (odpor uzemnění 100 Ω nebo méně) Stínění Uzemnění (uzemňovací odpor 100Ω nebo méně) Pozn.: (1) Čísla svorek jsou udány na straně převodníku s nálepkou. (2) Upevněte signální kabel v místě zasvorkování. (3) Barevné značení v závorkách udává odpovídající barvu kabelu daného senzoru ORP (SE = černá, RE = hnědá, GE = červená, G = zelená).

7 7 ν ROZMĚRY 1. Převodník ORP pro montáž do panelu, OR100 Jednotka: mm Kryt svorkovnice Hloubka panelu: 1 až 10 Rozměry panelového výřezu Jednotka: mm

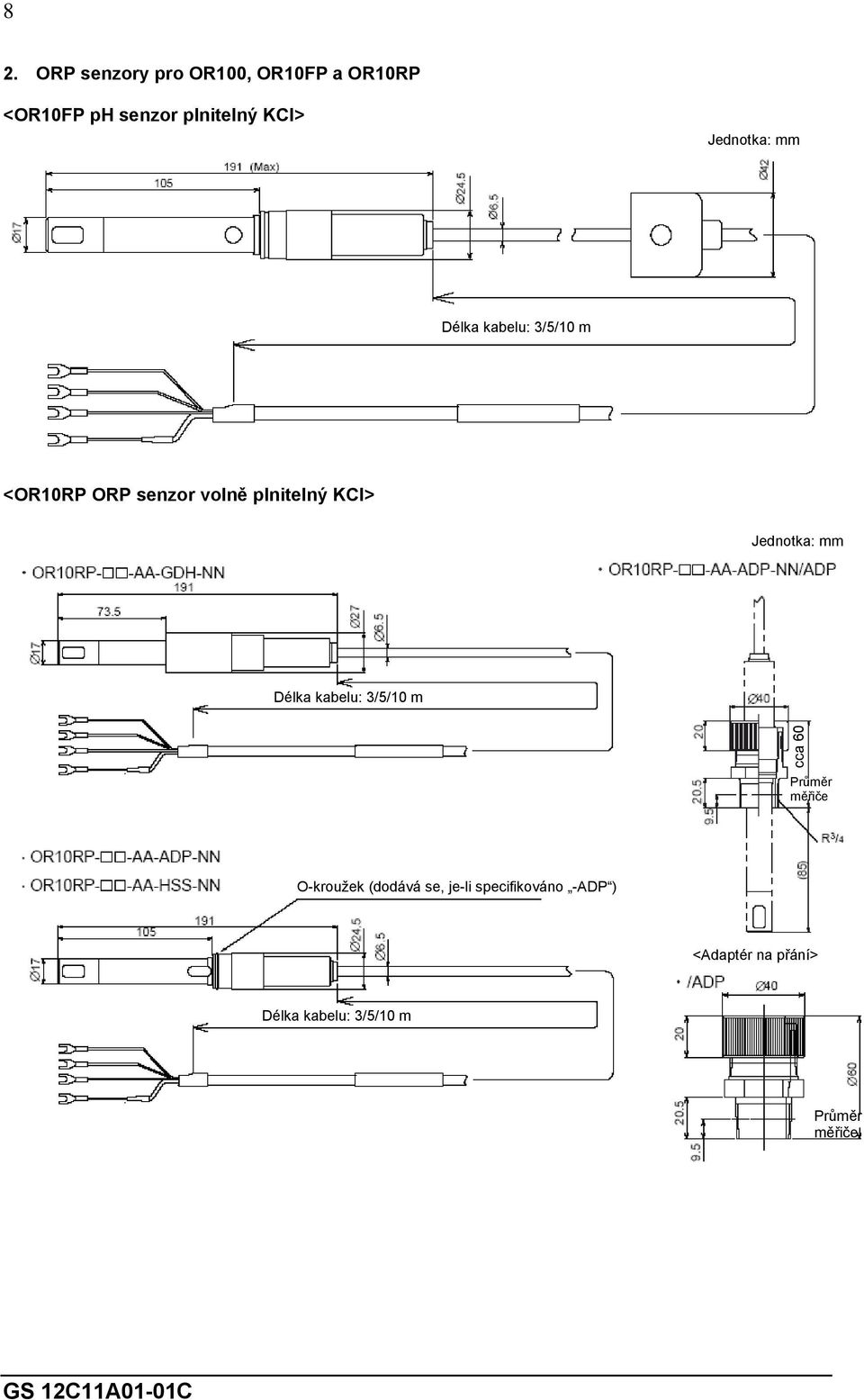

8 8 2. ORP senzory pro OR100, OR10FP a OR10RP <OR10FP ph senzor plnitelný KCl> Jednotka: mm Délka kabelu: 3/5/10 m <OR10RP ORP senzor volně plnitelný KCl> Jednotka: mm Délka kabelu: 3/5/10 m cca 60 Průměr měřiče O-kroužek (dodává se, je-li specifikováno -ADP ) <Adaptér > Délka kabelu: 3/5/10 m Průměr měřiče

9 9 3. Norný držák PH10HLD a vložný držák do potrubí PH10HG <PH10HLD> Jednotka: mm Modelový a dodatkový kód L (délka držáku) PH10HLD-AA-10- -PE 1000 mm PH10HLD-AA-20- -PE 2000 mm <PH10HG> Modelový a dodatkový kód PH10HG-AA-10-PVC-NN PH10HG-AA-20-PVC-NN PH10HG-AA-30-PVC-NN PH10HG-AA-40-PVC-NN L (délka držáku) 1000 mm 2000 mm 3000 mm 4000 mm

10 10 Montážní sada pro upevnění držáků pro EXA100 /MS1: 1 sada /MS2: 2 sady Podpěra JIS 50A (ø 60,5) Držák senzoru Montážní sada pro upevnění držáku pro kalibraci EXA100 /CALK cca 49 cca 46 5-ø 9,5 otvor 130 až 200 (rozteč): 35 Montážní trubka Držák senzoru 147 až 235 (rozteč): 44 (JIS 50A)

11 11 4. Svorkovnice pro EXA100, WTB100 <WTB100-OR> Jednotka: mm Vstup pro prodlužovací kabel (k navrtání pro zapojení) (použitelná kabelová ucpávka: JIS A15 ekvivalent) Vstup pro senzorový kabel (k navrtání pro zapojení) (použitelná kabelová ucpávka: JIS A8 ekvivalent) Montážní sada do potrubí ( /P) <Montážní sada na zeď ( /W)> otvory otvory otvory 5. Prodlužovací kabel pro EXA100, WF100 <WF100-OR> (SE) Černá cca ø 10 cca ø 6,5 (SE) Černá (RE) Hnědá (RE) Hnědá (GE) Červená (GE) Červená (G) Zelená (G) Zelená L: Délka kabelu
