1 PROPORCIONÁLNÍ VENTILY SENTRONIC D s digitálním ovládáním 3 porty Serie VLASTNOSTI SENTRONIC D je vysoce dynamický 3-cestný proporcionální ventil s digitálním řízením. SENTRONIC D hlavní vlastnosti: - Digitální komunikace a ovládání - Displej (integrovaný) - Direct operated - přímo ovládaný ventil - Dynamické reakce (vysoká rychlost reakce) SENTRONIC D je možnost nastavení parametrů prostřednictvím DaS software a PC a vizualizace vstupních a výstupních signálů. funkčních tlačítek - ruční režim ventilu. ZÁKLADNÍ INFORMACE Médium Maximální dovolený tlak (MAP) Rozsah regulovaného tlaku Teplota média 0 C až +60 C Teplota okolí 470 až 1300 l/min (ANR) Řídící signál 0-10 V (impedance 100 k ) ) Hystereze < 1% rozsahu Linearita Opakovatelnost Minimální řídící signál Minimální výstupní tlak 1% rozsahu KONSTRUKCE Tělo hliník Vnitřní části POM (polyacetal) Těsnění NBR (nitrile) a FPM (fluoroelastomer) ELEKTRICKÁ CHARAKTERISTIKA (mm) 4 8 napájecí napětí max. příkon (W) 24 V = +/-10% SPECIFIKACE Ø připojovací závit G 1/8 G 1/4 G 1/4 G 3/8 Ø (mm) max. proud (ma) Katalogové číslo: NNN: Světlost 608 = DN 4mm 609 = DN 8mm C: Připojení 2 = Montáž na podstavec P: Rozsah regulovaného tlaku max. dovolený tlak (MAP) S: řídící signál 0 = 0-10 V 1 = 0-20 ma 2 = 4-20 ma izolační třída H K V (Nm 3 /h) elektrické krytí průtok elektrické (protikus není součástí ventilu ) (l/min) (ANR) NNN C P S A D E E: Displej 1 = s displejem A: Analogový výstup D: Digitální výstup 1 = Výstup tlakového spínače A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , Internet: P302-1 C

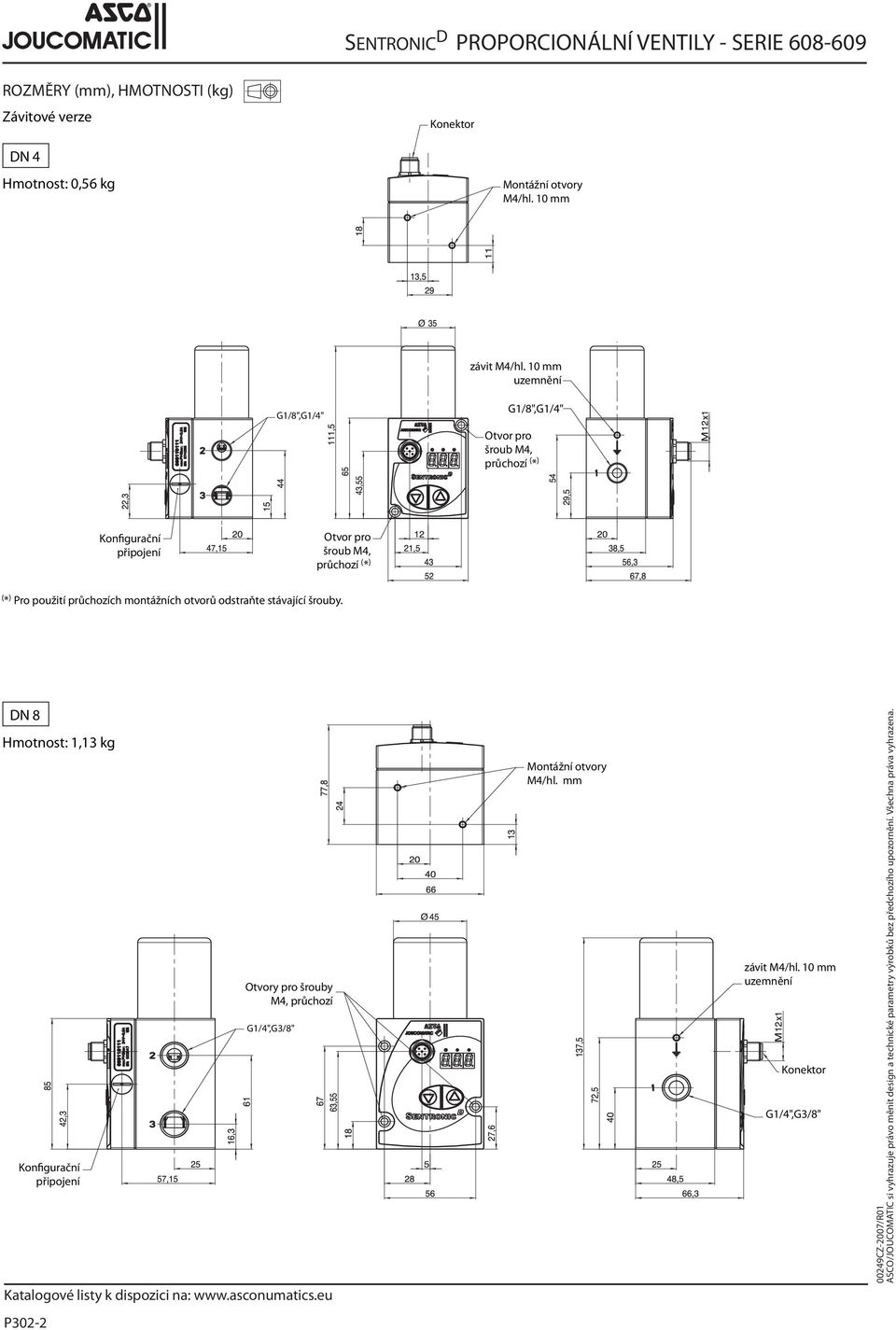

2 ROZMĚRY (mm) (kg) Závitové verze DN 4 Montážní otvory M4/hl. 10 mm průchozí ( ) průchozí ( ) ( ) DN 8 Montážní otvory M4/hl. mm 00249CZ-2007/R01 P302-2

3 ROZMĚRY (mm) (kg) Verze s montáží na podstavec DN 4 průchozí C průchozí DN 4 Podstavec P302-3

4 ROZMĚRY (mm) (kg) Verze s montáží na podstavec DN 8 DN 8 Podstavec P302-4

5 ZAPOJENÍ KONEKTORU / KABELŮ pin hnědá 2 3 žlutá 4 tělo EMC stínění stínění stínění ztráty řídícího signálu. C Zapojení portů: 1 - vstup média 2 - pracovní výstup 3 - odfuk PŘÍSLUŠENSTVÍ popis katalogové číslo DaS Light: Data Acquisition Software pro SENTRONIC D DaS Expert: Data Acquisition Software for SENTRONIC D DaS Light: Data Acquisition Software for SENTRONIC D DaS Expert: Data Acquisition Software for SENTRONIC D - full - CD-ROM P302-

6 P302-6 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , Internet:
