UŽIVATELSKÁ PŘÍRUČKA

Transkript

1 UŽIVATELSKÁ PŘÍRUČKA Vhodné pro děti od 3 let. Sestavení musí být provedeno dospělým. Nástroje potřebné k sestavení: kleště (nejsou přibaleny), šroubovák (není přibalen) Přečtěte si prosím tuto příručku Obsah 1. Stručný úvod a modely 1 2. Důležité bezpečnostní pokyny 2 3. Seznam součástí 3 4. Znázornění součástí 3 5. Postup sestavení 4 6. Jak ovládat vozidlo 5 7. Nabíjení vozidla 6 8. Údržba vozidla 7 9. Problémy a průvodce jejich řešením 7 10.Nakládání s baterií 8 Stručný úvod a modely Děkujeme vám, že jste si zvolili toto vozidlo. Každý model vozidla je navržen zcela jedinečně jako realistická imitace vozidla, což Vaše děti pocítí a přinese jim to zábavu. Přejeme si, aby naše vozidlo provázelo Vaše dítě šťastným dětstvím a naplnilo Vaši rodinu radostí a štěstím. Vhodný věk: od 3 let Nosnost: max. 25 kg Rychlost: 4,5 km/h Rozměry

2 vozidla: Baterie: 6 V 4 Ah 1 Pojistka: 15 A Způsob napájení: Nabíječka: nabíjení vstup: v závislosti na místním napětí výstup: stejnosměrný 6 V 500 ma Důležité bezpečnostní pokyny Přečtěte si pozorně všechny pokyny a řiďte se jimi VAROVÁNÍ! Doba nabíjení: Průměrná životnost baterie: cm 8-12 hodin cca 300 nabití Sestavení a používání Nové vozidlo musí být sestaveno dospělým. Děti by se mohly poranit o malé součástky, ostré hrany a ostré špičky nesestaveného vozidla. Při rozbalování a sestavování vozidla je třeba dbát opatrnosti. Děti by neměly manipulovat se součástkami a pomáhat při sestavování vozidla. Nebezpečí udušení malé součástky. Nevhodné pro děti mladší 3 let. Před sestavováním řádně zlikvidujte ochranné a obalové materiály. Zakažte dětem hrát si s nimi, hrozí udušení! Vhodné pro děti od 3 let; maximální hmotnost uživatele je 25 kg. Je třeba přímý dozor dospělého. Nikdy nenechte dítě bez dozoru. Je-li dítě ve vozidle, vždy se na něj dívejte. Naučte dítě příslušná bezpečnostní pravidla, než mu dovolíte ovládat vozidlo. Tato pravidla také konfrontujte s ostatními dětmi, které chtějí používat vozidlo. Ujistěte se, že děti tato pravidla pro bezpečné řízení a jízdu znají a řídí se jimi: Vždy mějte boty. Vždy seďte na sedadle. Vždy při jízdě noste helmu. Vozidlo smí řídit v jednom okamžiku pouze jeden řidič. Udržujte děti uvnitř oblastí bezpečné jízdy, které musejí být: Mimo schody, automobily, silnice, dráhy a ulice. Mimo svažitý terén, bazény, jiné vodní plochy a jiná nebezpečná místa. POUZE venku, na rovném terénu, hřišti, zahradě, asfaltu či jiném pevném povrchu.! Nikdy nepoužívejte vozidlo ve tmě. Dítě by se mohlo střetnout s nepředvídanými překážkami a mít nehodu. Používejte vozidlo pouze ve dne nebo za dobrého osvětlení. Aby se nepoškodil motor, zastavte vozidlo před přepnutím z chodu vpřed na chod vzad. Nejezdíte-li s vozidlem, přepněte přepínač jízdy vpřed-vzad do polohy 0. (Poznámka: tato páka vypíná pouze řízení.)! Nenechte dítě dotýkat se kol nebo být jim poblíž, když se vozidlo pohybuje.! Nepřetěžujte vozidlo, nic za ním nevlečte. Nepřekračujte maximální nosnost 25 kg. Baterie / Nabíječka / Alkalické baterie Nabíjení baterie smí být prováděno pouze dospělým. Baterie, nabíječka a alkalické baterie nejsou hračky pro děti. Nedobíjecí baterie nesmějí být nabíjeny. Nenabíjejte je.

3 Před nabíjením vyjměte z vozidla dobíjecí baterie. Nesměšujte staré a nové baterie nebo baterie různých typů: alkalické, standardní (uhlíko-zinkové) a dobíjecí (niklo-kadmiové). Vkládejte baterie správně podle polarity vyznačené v přihrádce pro baterie. Při dlouhém nepoužívání baterie vyjměte. Vždy z výrobku vyjměte vybité baterie. Nikdy nezkratujte svorky baterie. Používejte výrobek pouze s dobíjecí baterií a nabíječkou, které jsou předepsány výrobcem (oboje je přibaleno). Nabíjení POUZE dospělí smějí manipulovat s baterií a nabíjet ji. Nikdy nedovolte dítěti manipulovat s baterií nebo ji nabíjet. Před nabíjením baterie přístroj vypněte.! Nabijte baterii po každém použití a pokud vozidlo zjevně zpomaluje oproti normální rychlosti. Nabíjejte baterii 8-15 hodin, nikdy ji nenabíjejte déle než 18 hodin. Nabijte baterii po každém použití, bez ohledu na to, jak dlouho vozidlo bylo používáno.! Při každém nabíjení zkontrolujte baterii, nabíječku a přílišné opotřebení nebo poškození jejich konektorů. Zjistíte-li přílišné opotřebení nebo poškození, nepoužívejte baterii a nabíječku, dokud nevyměníte opotřebené nebo poškozené součásti.! Nabíjejte baterii alespoň jednou měsíčně, i když vozidlo nepoužíváte.! Je normální, že se baterie a nabíječka při nabíjení zahřívají.! Nabíjejte baterii POUZE na suchém místě.! V pokojové teplotě pod 5 C prodlužte dobu nabíjení o 3-5 hodin. Pod -5 C prosím nepoužívejte tento výrobek.!!!klíček již není součástí!!! Nový model má startovací tlačítko!!!

4 Seznam součástí Před sestavením prosím identifikujte všechny součásti a až do sestavení nevyhazujte žádný obalový materiál, abyste omylem nevyhodili i některé součásti. Balení výrobku: zvukovka, nabíječka a čelní sklo jsou ve schránce s nářadím. Přezka klíčku je ve zvukovce. Znázornění součástí Tělo vozidla Kryt Řídítka Blatník Sedadlo Přední kolo 2 zadní kola 2 kryty kol Schránka s nářadím Zvukovka Čelní sklo 2 hledáčky Nabíječka Náprava Klíček Šestnáctková objímka-1 M10*160 Řídítka Kapota Čelní sklo Levý hledáček Pravý hledáček Šroub M3*10 Klíček Zvukovka Šestnáctková objímka-2 M10*160 Náprava M10*160 Sedadlo Šroub M4*12 Schránka s nářadím Potřebné nářadí Šroubovák (není přibalen) Kleště (nejsou přibaleny)

5 Poznámka: Některé součásti se montují na obou stranách vozidla. Tělo vozidla 10 těsnění Náprava 10 objímka Zadní kolo 10 těsnění Závlačka Kryt kola Uzavřená matice 10 nylonové těsnění Přední náprava Přední kolo Strojový šroub M4*25 4 těsnění Strojová matice M4*25 Blatník Knoflík M10*160

6 Postup sestavení Upozornění: Pro připevnění kola k nápravě nabízíme tři 10 těsnění. Rozhodněte se prosím sami, kolik těsnění použijete a jak těsně nebo volně se mají kola otáčet. Každopádně však kola zabezpečte! Sestavení kapoty Uvolněte v řídítkách postupně šrouby A, B a C. Uvolněte pět šroubů v kapotě. Vložte řídítka do příslušné polohy v kapotě. Vložte do kapoty pět šroubů a utáhněte je. Uzavřená matice 10 těsnění Sestavení blatníku Zasuňte blatník do konců řídítek. Zarovnejte do jedné řady otvor v blatníku s otvorem v řídítkách. Proložte otvory strojovým šroubem M4*25 a utáhněte ho. Tip: věnujte pozornost správné poloze blatníku. 10 nylonové těsnění 10 nylonové těsnění Sestavení předního kola Nasaďte na přední nápravu v tomto pořadí: 10 těsnění, řídítka, 10 nylonové těsnění, přední kolo, 10 nylonové těsnění, řídítka, 10 těsnění. Na konec přední nápravy nasaďte uzavřenou matici. Ručně utáhněte uzavřenou matici. Sestavení zvukovky Připojte hudební konektor k elektrickému konektoru. (Pevně zatlačte, aby oba konektory byly opravdu pevně spojeny.) Vložte zvukovku na příslušné místo na řídítkách.

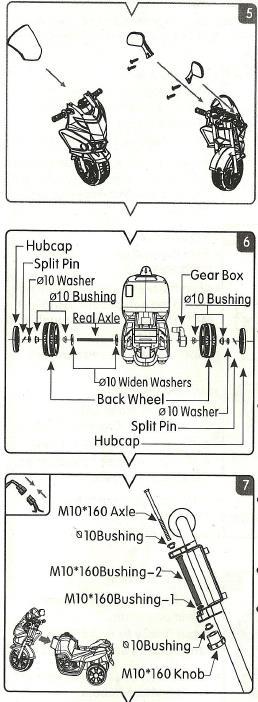

7 Sestavení ochranného krytu a hledáčku Nasaďte poutko každé strany ochranného krytu na lišty na kapotě. Tlačte na každé poutko, dokud nezaklapne na místo. Uvolněte dva šrouby řídítek tam, kde se bude nacházet hledáček. Nasaďte levý a pravý hledáček na příslušné místo na řídítkách. Připevněte hledáček dvěma šrouby a utáhněte je. ka ímka 0*160 Rychlostní skříň 10 objímka 10 těsnění Zadní kolo 10 těsnění Objímka-1 M10*160 Sestavení zadního kola Kleštičkami sejměte těsnění a objímky pod závlačkou. Obraťte tělo vozidla hlavou dolů. Podle obrázku postupně nasazujte součásti. (Ujistěte se, že objímky zapadají do otvoru na každé straně kola.) Vše zabezpečte závlačkou a připevněte krytem kola. Připojení řídítek Připojte konektor zapalování k elektrickému konektoru. (Pevně zatlačte, aby oba konektory byly opravdu pevně spojeny.) Posuňte řídítka na krk rámu vozidla. Na nápravu M10*160 nasaďte 10 těsnění, řídítka, objímku-2 M10*160, objímku-1 M10*160, řídítka, 10 objímku a uzamkněte knoflíkem M10*160. (Ujistěte se, že objímky zapadají do otvoru na každé straně řídítek.) Sestavení sedadla a schránky s nářadím Uvolněte v těle vozidla příslušný šroub na místě, kde bude sedadlo. Vložte poutko předku sedadla do žlábku těla vozidla. Nasaďte šroub a utáhněte ho. Uvolněte v těle vozidla příslušné šrouby na místě, kde bude schránka s nářadím. Vložte schránku s nářadím na příslušné místo v těle vozidla. Připevněte ji šrouby a utáhněte je. Jak ovládat vozidlo Vložte klíček do otvoru pro zapalování a otočte ho po směru hodinových ručiček. Jakmile vozidlo začne vydávat hluk

8 hlubšího tónu než doposud, je vozidlo v provozním režimu. Při změně polohy kohoutku prosím vozidlo zcela zastavte, jinak se poškodí rychlostní skříň a motor. Kontrolujte pravidelně všechny šrouby, převlečné matice a jejich ochranné kryty a podle potřeby je utahujte. Kontrolujte pravidelně umělohmotné součásti, zda nejsou prasklé nebo zlomené. Zjistíte-li poškození nebo přílišné poškození, nepoužívejte nabíječku a baterii, dokud nevyměníte opotřebené nebo poškozené součásti. JÍZDA VPŘED 1. Přepněte přepínač jízdy vpřed-vzad do polohy vpřed. 2. Stiskněte pedál a vozidlo pojede dopředu. Přepínač jízdy vpřed-vzad Klíček zapalování Zvukovka ZASTAVENÍ Vozidlo začne automaticky brzdit, jakmile dítě uvolní pedál. Pedál Jízda vzad 1. Přepněte přepínač jízdy vpřed-vzad do polohy vzad. 2. Stiskněte pedál a vozidlo pojede dozadu. Vypínač hudby Knoflík hlasitosti Přepínač konverze hudby ZVUKOVÉ TLAČÍTKO Nepřibližujte ucho ke zvukovce, jinak hrozí poškození sluchu. Přepněte vypínač hudby do polohy zapnuto. Nejprve stiskněte přepínač konverze hudby: hudba začne hrát. Přepínačem písní přepínejte písně. Když stisknete přepínač konverze hudby podruhé, hudba přestane hrát. Když stisknete přepínač konverze hudby potřetí, zapne se klakson. Když stisknete přepínač konverze hudby počtvrté, bude fungovat jako přepínač písní. Otáčením knoflíku hlasitosti můžete zvyšovat nebo snižovat hlasitost. Nabíjení vozidla

9 1. Otevřete kryt zásuvky. 2. Zasuňte jednu zástrčku nabíječky do vstupní zásuvky vozidla. 3. Zasuňte druhou zástrčku nabíječky do elektrické zásuvky. Údržba vozidla Tělo vozidla je tvarováno polypropylenem. Používání při teplotě pod -15 C je přísně zakázáno. Vozidlo by mělo být mimo dosah horkých předmětů, např. trouby nebo topení, protože umělohmotné součásti uvnitř by se mohly roztavit. Nepoužívejte vozidlo za deště nebo sněžení; nemyjte vozidlo hadicí. Nemyjte vozidlo mýdlem a vodou. Voda a vlhkost v motoru či elektrických obvodech může způsobit korozi či poruchu. Nepoužívejte vozidlo na písku, nečistotách nebo štěrku. Tyto materiály by se mohly dostat do motoru či elektrických obvodů a způsobit jejich zaseknutí či poruchu. Vozidlo lze čistit měkkou, suchou látkou. Nablýskané vozidlo získáte aplikací bezvoskového krému na nábytek pomocí suché látky na umělohmotné součásti. Nepoužívejte automobilový vosk. Nemyjte vozidlo mýdlem a vodou. Nemyjte vozidlo hadicí. Neupravuje elektrický systém. Objeví-li se porucha, musí být opravena profesionálem. Neodborné úpravy by mohly způsobit požár, vážné zranění a také zničení elektrického systému. Po cca dvou týdnech požívání zkontrolujte, zda se kola otáčejí dostatečně rychle a zda motor funguje normálně. Ošetřete pohyblivé části mazadlem. Problémy a průvodce jejich řešením problém vozidlo jede pomalu vozidlo nejede baterii nelze nabít řešení zkontrolujte, zda byla baterie nabíjena dostatečně dlouho, tj hodin zkontrolujte, zda nevypadla pojistka, pokud ano, vyměňte ji (toto vozidlo je vybaveno náhradní pojistkou, náhradní pojistka je pod sedadlem v průhledném pouzdru) zkontrolujte, zda jsou kabely správně připojeny zkontrolujte, zda nevypadla pojistka, pokud ano, vyměňte ji zkontrolujte, zda nabíječka není rozbitá Schéma elektrického obvodu

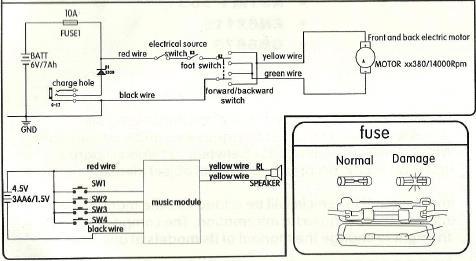

10 POJISTKA 1 BATERIE dobíjecí zdířka UZEMNĚNÍ červený kabel černý kabel červený kabel černý kabel spínač elektrického zdroje nožní spínač hudební modul žlutý kabel přepínač směru jízdy dopředu/dozadu žlutý kabel L/P žlutý kabel REPRODUKTOR zelený kabel pojistka přední a zadní elektrický motor normální poškozená Nakládání s baterií Vaše schválená olovo-kyselinová baterie musí být recyklována či ekologicky zlikvidována. Nevhazujte svou olovo-kyselinovou baterii do ohně. Baterie by mohla vybuchnout nebo vytéct. Nevyhazujte svou olovo-kyselinovou baterii do běžného domácího odpadu. Mohl by být spálen či skládkován. Směšování schválených olovokyselinových baterií s domácím odpadem je zákonem zakázáno. Vraťte dosloužilou baterii do místní schválené recyklace olovo-kyselinových baterií, např. místnímu výrobci automobilových baterií. Pro další informace ohledně ekologické recyklace či likvidace olovokyselinových baterií kontaktujte místní úřad pro nakládání s odpady. Naše výrobky jsou v souladu s: EN 71 ASTM F 963 EN62115 GB6675 Ilustrace v technickém popisu výrobku slouží k vysvětlení ovládání a nastavení výrobku. Najdete-li malý rozdíl mezi ilustrací a skutečným výrobkem, řiďte se prosím skutečným výrobkem. Nová vydání uživatelské příručky mohou být vylepšena. Naše společnost si vyhrazuje právo kdykoli změnit uživatelskou příručku k jí vyráběným modelům.
