1 CZ SEA TRUE TŘÍDĚNÍ PODLE BARVY DOPRAVA SUŠENÍ ZPRACOVÁNÍ OSIVA TŘÍDĚNÍ PODLE BARVY SKLADOVÁNÍ LINKY NA KLÍČ

2 JEDNODUŠE TRUE FULL-COLOR TECHNOLOGIE SEA TRUE Barevné třídění nelze považovat za skutečné třídění podle barvy, pokud se nepoužívá skutečné Full-Color kontrolní zařízení. Požadavek trhu je nejlepší detekce a odstranění nežádoucích prvků ve tříděných produktech. Použité Full-Color RGB kamery v optickém třídiči SEA TRUE, rozpoznají i ty nejmenší rozdíly v barvě a odstínu. Díky rozpoznání těchto rozdílů jsou splněny nejpřísnější hygienické a zdravotní požadavky potravin a s tím spojené nároky konečných spotřebitelů. Ideální téměř pro všechny komodity, SEA TRUE může kombinovat Full-Color RGB kamery s kamerami NIR a InGaAs. Reprezentuje téměř 50 let zkušeností v oblasti barevného třídění. SEA TRUE pokrývá špičkový segment trhu, přičemž minimalizuje investice. Testovací střediska CIMBRIA jsou k dispozici našim klientům v několika různých zemích.

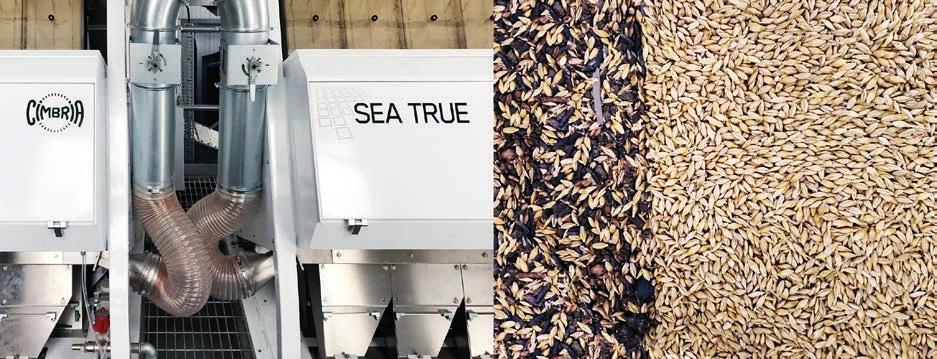

3 CIMBRIA TŘÍDĚNÍ PODLE BARVY SEA TRUE 3 VÝHODY A KAMEROVÝ SYSTÉM VÝHODY Na základě Full-Color technologie, doplňuje SEA TRUE řadu produktů CIMBRIA SEA, které poskytují nejvyšší výnos a kvalitu na standardních komoditách jako jsou zrna, semena, káva, ořechy a jiné potraviny nebo průmyslové produkty. Přesný Full-Color kamerový systém s optickým rozlišením 0,06 mm Nejlepší třídící systém u všech standardních komodit Nejlepší koncentrace vystřeleného produktu Možnost vybavení dalšími kamerami NIR a InGaAs Individuální nastavení receptů Univerzální a uživatelsky přívětivá technologie Přizpůsobení stroje stávajícím pracovním závodům Provozní spolehlivost Nízké náklady na údržbu Cenově efektivní technologie FULL-COLOR RGB SMART KAMERY Třídiče SEA TRUE jsou vybaveny dokonalými Full-Color Smart kamerami s červenými, modrými a zelenými (RGB) senzory. Kamery mají optické rozlišení 0,06 mm na rozdíly v barvě a odstínu. Pomocí fotografického pořízení snímku, systém třídiče porovná objekt s uživatelsky definovaným nastavením receptu pro akceptování nebo odmítnutí produktu. Kamerový systém vidí produkt, který má být vytříděn téměř tak jako lidské oko. Se schopností rozpoznat až 8 skupin vad. SEA Full-Color kamery rozpoznají až 16 milionů barev a to s nejvyšším optickým rozlišením. NIR A INGAAS KAMERY SEA TRUE třídiče mohou být dolněny o NIR a InGaAs kamery podle účelu třídění. V optickém třídění tyto technologie zobrazují infračervenou oblast ve které obrazový snímač pracuje. Kamery NIR oddělují cizí tělesa mající podobnou barvu jako třídění produkt. Rozpoznají kameny, kousky dřeva, sklo a plasty v semenech, obilí, kávě atd. Kamery InGaAs poznají vady na produktu, které nelze vizuálně rozlišit. Jako jsou například semena napadená sklerociem, oddělení loupaných a neloupaných zrn nebo ořechů od skořápek.

4 4 PRACOVNÍ PROCES POPIS Produkt se rozmetá vibračním podavačem do jednotné vrstvy, poté pokračuje směrem dolů a je veden skluzem do kontrolní oblasti. Produkt se osvětlý vlastním LED osvětlením SEA, pak optická čočka promítá odražené světlo na Full-Color RGB kameru. Odražené světlo je rozděleno na různé barvy, kde Smart kamera shromažďuje všechny tyto informace, které jsou analyzovány pomocí softwaru a určí, zda je tento produkt určen k vystřelení. Pokud ano, aktivují se trysky a produkt se vystřelí. 1 Produkt v násypce 2 Vibrační podavač 3 Šikmý skluz 4 Full-Color RGB kamery 5 Volitelné kamery NIR nebo InGaAs 6 Trysky 7 Výsypka pro akceptovaný produkt 8 Výsypka pro odmítnutý produkt Třídiče SEA TRUE lze rozdělit až do 4 různých sekcí. Akceptovaný nebo odmítnutý produkt může být dopraven do další sekce třídiče SEA TRUE k opětovnému třídění. K dispozici jsou verze pro opětovné třídění a pro dotřídění opětovně vytříděného produktu.

5 CIMBRIA TŘÍDĚNÍ PODLE BARVY SEA TRUE 5 VÝROBNÍ PROGRAM A KONFIGURACE MODEL TRUE 1 TRUE 1.5 TRUE 2 TRUE 3 TRUE 4 TRUE 5 TRUE 6 TRUE 7 KONFIGURACE VIBRÁTOR SKLUZ KAMERY* 2 až 4 2 až 4 4 až 8 6 až 12 8 až až až až 28 TRYSKY *Data se týkají standardních konfigurací. MODEL TRUE 1 TRUE 1.5 TRUE 2 TRUE 3 TRUE 4 TRUE 5 TRUE 6 TRUE 7 ROZMĚRY mm ŠÍŘKA VÝŠKA HLOUBKA HMOTNOST kg PŘÍKON kw SPOTŘEBA VZDUCHU PŘI TLAKU 4 BAR l/sec Rozměry a technické údaje uvedené v tomto dokumentu jsou orientační a mohou být předmětem změn. Vyhrazujeme si právo kdykoli je změnit bez předchozího upozornění. TRUE

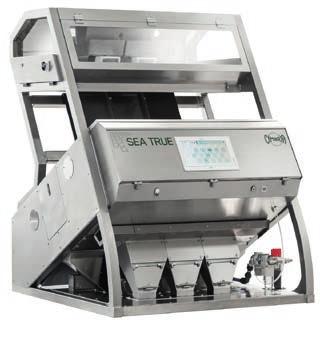

6 6 HLAVNÍ PŘEDNOSTI VYSOKOKAPACITNÍ PODÁVACÍ SKLUZY K dispozici 1 až 7 skluzů pro splnění jakýchkoliv výrobních kapacit. Další vytřídění u reverzní třídící konfigurace jsou možné u třídiček s více skluzy. Skluzy jsou oboustranné, umožňují tak třídit širokou škálu materiálů, při zachování stejného podávacího výkonu. LED OSVĚTLOVACÍ SYSTÉM LED osvětlovací systém zajišťuje nejpřesnější výkon, dlouhověkost a spolehlivost (až hodin provozu) s nízkými tepelnými ztrátami. 15 PALCOVÝ BAREVNÝ DOTYKOVÝ DISPLEJ Zabudované grafické rozhraní systému Windows 7 zajišťuje snadné ovládání, připojení k podnikovým sítím a k systémům vzdálené podpory. MECHANICKÁ KONSTRUKCE Tlakové a klimatizované optické boxy zabraňují vniknutí prachu k citlivým částem třídiče SEA TRUE. Vzduchotěsná konstrukce zabraňuje usazování prachu a vystřeleného produktu. Snadný odběr vzorků. Snadné čištění a údržba díky sklápěcím optickým boxům. Příprava pro připojení přídavného aspiračního systému. JINÉ Barevné provedení stroje (volitelné) CE certifikát shody jako standard ATEX 22 certifikace (volitelné) ELEKTRONIKA Hardware třídiče SEA TRUE je uspořádán ve snadno vyměnitelných elektronických deskách za použití nejmodernější technologie SMD a FBGA. Funkce samokontroly, jako je automatická diagnostika a automatická kalibrace, zajišťují konzistentní třídicí výkon. Možnost uložit až 200 různých třídících programů. Zálohování softwaru je možné přes USB port na předním panelu počítače. VYSOKORYCHLOSTNÍ TRYSKY Nejmodernější trysky zaručují vysokou přesnost a četnost vystřelení i u vysoké koncentrace neeakceptovaného materiálu v dobrém produktu. Trysky SEA TRUE garantují až 2 miliardy spínacích cyklů a lze je jednoduše a rychle vyměnit. EVROPSKÉ TECHNOLOGIE VYROBENO V ITÁLII

7 CIMBRIA TŘÍDĚNÍ PODLE BARVY SEA TRUE 7 POPRODEJNÍ SERVIS UVEDENÍ DO PROVOZU A ZAŠKOLENÍ Zaměstnanci CIMBRIA SEA tyto operace provádějí přímo u zákazníka. Operátor (obsluha) je při uvedení do provozu řádně zaškolen od odborného technika CIMBRIA SEA. VZDÁLENÁ ASISTENCE Třídiče SEA TRUE lze vzdáleně připojit prostřednictvím aplikace TEAMVIEWER. Připojením k internetu jsou schopni operátoři CIMBRIA SEA seřídit, upravovat a ukládat data programů pomocí speciálního serveru. SERVIS Specializovaní technici CIMBRIA SEA provádí servis přímo u zákazníka. CIMBRIA SEA nabízí různé roční servisní smlouvy šité přímo na míru zákazníka. NÁHRADNÍ DÍLY Uživatelský manuál obsahuje pokyny a čísla nahradních dílů pro snadnou identifikaci. Celé sady náhradních dílů jsou k dispozici na vyžádání. CIMBRIA má servis a náhradní díly v několika zemích.

8 A/S CIMBRIA Faartoftvej 22 P.O. Box 40, 7700 Thisted DENMARK Phone: CIMBRIA S.R.L. Via Colombarotto Imola BO ITALY Phone: info@seasort.com NAVZAS s.r.o. č.p Huštěnovice CZECH REPUBLIC Tel./fax: Mobil: navzas@navzas.cz SOLUTIONS. TOGETHER. CIMBRIA.COM Cimbria Inhouse 08.18
