1 Čtečka otisků prstů a karet SYSA 20 Eurosat CS spol. s r. o. Rev. 16/01 A

2 Obsah Úvod...3 Před instalací...3 Specifikace...4 Popis...5 Nastavení čtečky...6 Struktura menu...6 Přihlášení administrátora...6 Programovací menu...7 Menu 1. Správa uživatel...7 Menu 1.1. Načtení uživatele...7 Menu 1.2. Smazání uživatele...7 Menu 1.3. Smazání všech uživatel...8 Menu 1.4. Smazání událostí...8 Menu 2. Řízení přístupu...8 Menu 2.1. Nastavení ID čtečky...8 Menu 2.2. Nastavení času...8 Menu 2.3. Nastavení hesla pro otevření dveří...9 Menu 2.4. Nastavení doby sepnutí zámku...9 Menu 2.5. Mód ověření...9 Menu 2.6. Mód senzoru dveří...10 Menu 2.7. Poplachy...11 Menu Poplachy povoleny/zakázány...11 Menu Chybné heslo administrátora...11 Menu Tamperový poplach...11 Menu Dlouho otevřené dveře...12 Menu 3. Správa USB disku...12 Menu 3.1. Synchronizace databáze uživatel...12 Menu 3.2. Nahrání logu...13 Menu 3.3. Upgrade firmware...13 Menu 4. Nastavení hlasitosti...14 Menu 5. Externí dotykový senzor...14 Menu 6. Změna hesla administrátora...14 Menu 7. Nastavení senzoru otisků...15 Menu 8. Otevření dveří...15 Popření odpovědnosti: Firma neodpovídá za jakékoliv škody, finanční ztráty či právní spory týkající se majetku či osob, vzniklé v souvislosti se správným či nesprávným použitím produktu. I přes veškerou snahu a péči při zpracování této příručky firma nepřebírá zodpovědnost za možné chyby, omyly a následky z nich plynoucí. Vyhrazeno právo změny bez předchozího upozornění. Stav k Eurosat CS spol. s r. o. 2 Rev. 16/01 A

3 Úvod Čtečka SYSA20 je určena pro řízení přístupu do dveří buď autonomně (relé zámku), nebo prostřednictvím nadřazeného přístupového systému (Wiegand). Přístup může být povolen na základě ověření otisku prstu, načtené karty nebo zadáním hesla. Pro autonomní otevření dveří je možné použít i odchodové tlačítko, připojené ke čtečce. Všechny operace na čtečce jsou doprovázeny hlasovými zprávami v češtině. K stavu dveří je možné využít senzor dveří (magnetický kontakt), překročení povolené doby otevření dveří je možné vyhodnotit jako poplach a sepnout poplachové relé. Čtečka umožňuje i hlídání odejmutí z montážní podložky (tamper), signalizovaný akusticky i sepnutím poplachového relé. Tlačítko BELL na čtečce je možné využít např. pro spínání domovního zvonku. Databázi uživatel a záznamy přístupu je možné uložit na připojenou externí flash paměť. Před instalací 1. Před instalací se ujistěte, že veškeré kabely a vodiče, včetně napájení, jsou od zařízení odpojeny. Jinak může dojít k poškození zařízení nebo dokonce k ohrožení zdraví či života. 2. Všechny nepoužité vodiče by měly být zakončeny tak, aby se zabránilo přístupu k nim a možnosti vniknutí do zařízení. 3. Čtečku instalujte na místo, kde senzor otisků nebude vystaven přímému slunečnímu svitu či umělému osvětlení. 4. V místech, kde je nebezpečí vzniku statické elektřiny, připojte nejprve nulový vodič napájení pro ochranu před nebezpečím poškození zařízení statickou elektřinou. 5. Napájecí vodiče a napájení připojujte až nakonec, po úplném zapojení všech ostatních vodičů. 6. Doporučená výška instalace čtečky je 1 1,5 m. 7. Při testování odchodového tlačítka si zajistěte možnost průchodu pro případ chybného zapojení či funkce. 8. Použijte dostatečně výkonný napájecí zdroj 12 V DC / 1 A pro napájení čtečky. To může snížit vliv skokové zátěže při provozu zařízení. Zvlnění napájecího napětí by nemělo překročit 150 mv. 9. Nepoužívejte stejný napájecí zdroj pro čtečku i napájení elmg. zámku. 10. Pro připojení čtečky k externím zařízením použijte vícežilový stíněný kabel. Stínění kabelu připojte pouze na jednom konci na ochranný zemnící bod. 11. Pro připojení napájení použijte vodiče o průřezu minimálně 1 mm 2. Vzdálenost mezi napájecím zdrojem a čtečkou by měla být co nejmenší pro snížení ztrát na vodičích. 12. Zabraňte souběhu kabelu se silovými kabely. V případě nezbytnosti zajistěte mezi nimi vzdálenost alespoň 50 cm. Eurosat CS spol. s r. o. 3 Rev. 16/01 A

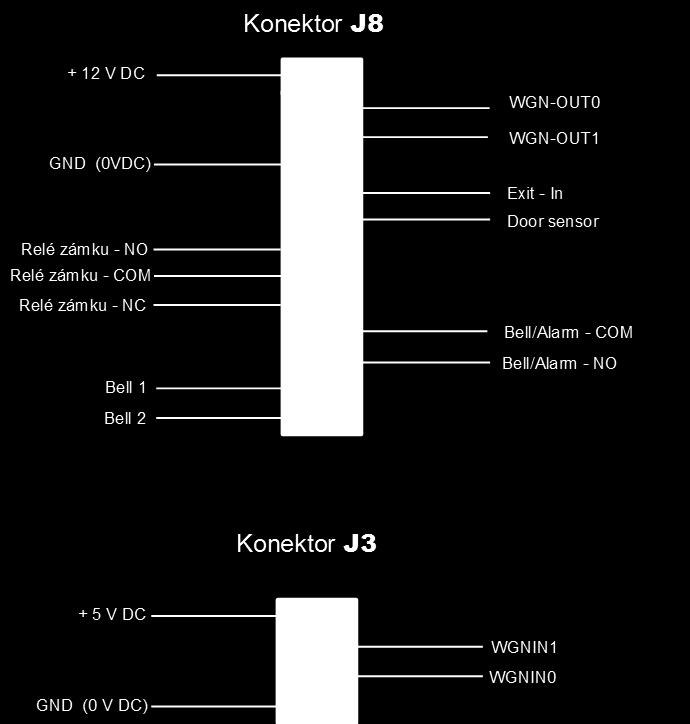

4 Specifikace Napájení 9 12 V DC Spotřeba < 150 ma Kapacita otisků/karet 1000/1000 Karty Emmarine 125 khz Rychlost ověření < 0,8 sec (při načtených 1000 otisků) Mód ověření otisk / karta / heslo Senzor otisků optický senzor 16 x 16 mm (CEG931) FAR < 0,00001% FRR <0,1% Algoritmus Smack Finger Ver.3.0 Vstupy odchodové tlačítko, senzor dveří, Wiegand 26/34 bit Výstupy Wiegand 26 bit, relé zámku, poplachové relé, domovní zvonek Relé 2A/30V DC; 0,3A/125V AC Záložní baterie knoflíková 3,6 V Rozměry 140 x 50 x 25 mm Provozní podmínky teplota -10 C až 60 C, relativní vlhkost 20% až 80% bez kondenzace Konektory pro připojení čtečky Konektor J8 Tlačítko tamperu Eurosat CS spol. s r. o. 4 Rev. 16/01 A

5 Popis Tříbarevná indikační LED USB port Numerická klávesnice Tlačítko domácího zvonku Senzor otisků Zóna čtení karet Reproduktor Eurosat CS spol. s r. o. 5 Rev. 16/01 A

6 Nastavení čtečky Struktura menu Přihlášení administrátora 1. Stiskněte 2x klávesu hvězdička 2. Zadejte heslo administrátora (továrně přednastaveno je ). Přijetí hesla je potvrzeno zelenou LED. 3. Stiskněte další číselnou klávesu pro vstup do programovacích nabídek. Eurosat CS spol. s r. o. 6 Rev. 16/01 A

7 - Továrně je přednastaveno heslo administrátora : Zadáním tří neplatných hesel administrátora je aktivován akustický poplach (20 sec). - Při změně hesla administrátora musí nové heslo mít 8 číslic. Můžete zadat kratší heslo a zadání ukončit stiskem #. - Po dvojitém stisku klávesy s hvězdičkou a zaznění hlasové zprávy musí být heslo zadáno do 20 sec (bliká červená LED). - zapomenuté heslo administrátora: - vyvolejte tamperový poplach (sejmutím čtečky z montážní desky; - vyčkejte ukončení akustického poplachu (30 sec) - během dalších 30 sec třikrát zmáčkněte tamperový spínač, - zařízení se restartuje a heslo administrátora je nastaveno na tovární hodnotu. Uložená data uživatel (otisky, karty) jsou zachována. Programovací menu Menu 1. Správa uživatel Menu 1.1. Načtení uživatele 2. Stiskněte dvakrát klávesu Zadejte ID uživatele (1 až 8 číslic), nebo stiskněte klávesu # (systém uloží uživatele na první volnou pozici). 4. Načtete otisk prstu přiložením na senzor otisků 3 x, nebo přiložte kartu pro načtení. Úspěšná registrace je signalizována hlasovou zprávou a zelenou LED. Není-li načtení úspěšné, svítí 5. Pro ukončení načítání stiskněte *, nebo vyčkejte 30 sec na ukončení. Menu 1.2. Smazání uživatele 2. Stiskněte klávesu 1 a následně Zadejte ID uživatele (1 až 8 číslic), přiložte kartu nebo načtěte otisk uživatele, jehož chcete smazat. 4. Úspěšné smazání je signalizováno hlasovou zprávou a zelenou LED. Není-li úspěšné, svítí Eurosat CS spol. s r. o. 7 Rev. 16/01 A

8 Menu 1.3. Smazání všech uživatel 2. Stiskněte klávesu 1 a následně Úspěšné smazání je signalizováno hlasovou zprávou a zelenou LED. Není-li úspěšné, svítí 4. Pro ukončení menu stiskněte *, nebo vyčkejte 30 sec na ukončení. Menu 1.4. Smazání událostí 2. Stiskněte klávesu 1 a následně Úspěšné smazání je signalizováno hlasovou zprávou a zelenou LED. Není-li úspěšné, svítí 4. Pro ukončení menu stiskněte *, nebo vyčkejte 30 sec na ukončení. Menu 2. Řízení přístupu Menu 2.1. Nastavení ID čtečky 2. Stiskněte klávesu 2 a následně Zadejte ID čtečky (1 až 9). Poznámka: Továrně je nastaveno ID 1. Menu 2.2. Nastavení času 2. Stiskněte klávesu 2 a následně Zadejte nejprve datum ve formátu RRRRMMDD (např ) a poté čas HHMM (např. 1435). Eurosat CS spol. s r. o. 8 Rev. 16/01 A

9 Menu 2.3. Nastavení hesla pro otevření dveří Čtečka umožňuje nastavit až 8 hesel pro otevření dveří. Továrně je přednastaveno osmi číselné heslo Heslo může mít až 8 čísel, zadání kratšího hesla musí být ukončeno stiskem klávesy #. Nelze použít heslo Stiskněte klávesu 2 a následně Zadejte ID hesla (1 až 8). 4. Zadejte heslo. Může mít až 8 čísel, zadání kratšího hesla musí být ukončeno stiskem #. 5. Zadejte heslo znovu pro ověření. 6. Úspěšné zadání je signalizováno hlasovou zprávou a zelenou LED. Není-li úspěšné, svítí 7. Pro ukončení menu stiskněte *, nebo vyčkejte 30 sec na ukončení. Menu 2.4. Nastavení doby sepnutí zámku 2. Stiskněte klávesu 2 a následně Zadejte požadovanou dobu sepnutí relé zámku ve vteřinách (0 255) jako třímístné číslo. Poznámka: Při zadání hodnoty vyšší než 255 bude nastavena doba 5 sec. Menu 2.5. Mód ověření 2. Stiskněte klávesu 2 a následně Zadejte číslo požadovaného módu ověření podle tabulky. Eurosat CS spol. s r. o. 9 Rev. 16/01 A

10 Tabulka módů ověření Číslo Mód ověření Popis 1 PW Heslo 2 RF Karta 3 FP Otisk 4 FP/PW/RF Otisk nebo heslo nebo karta 5 RF&PW Karta a heslo 6 FP&PW Otisk a heslo - továrně je přednastaven mód FP/PW/RF; - při použití módů ověření RF&PW nebo FP&PW musí být druhý stupeň ověření (PW) zadán do 30 sec po prvním stupni (svítí červená LED); - jako heslo je zadáváno jedno z hesel pro otevření dveří zadaných v Menu 2.3. Menu 2.6. Mód senzoru dveří 2. Stiskněte klávesu 2 a následně Zadejte číslo požadovaného módu senzoru dveří podle tabulky. 0 - NO 1 - NC 2 - žádný - továrně je přednastaven mód NO (Normal Open); - mód senzoru dveří je využíván pro hlídání stavu dveří, mód žádný nelze pro tento účel použít; Eurosat CS spol. s r. o. 10 Rev. 16/01 A

11 Menu 2.7. Poplachy Při spuštění poplachu je na dobu 30 sec aktivován bzučák čtečky a poté poplachové relé. Menu Poplachy povoleny/zakázány 2. Stiskněte klávesu 2, potom 7 a nakonec Stiskněte klávesu 1 pro povolení všech poplachů nebo 0 pro jejich zákaz. Menu Chybné heslo administrátora 2. Stiskněte klávesu 2, potom 7 a nakonec Stiskněte klávesu 1 pro povolení poplachu nebo 0 pro jeho zákaz. - poplach je aktivován třetím zadáním neplatného hesla administrátora; - továrně je poplach povolen; Menu Tamperový poplach 2. Stiskněte klávesu 2, potom 7 a nakonec Stiskněte klávesu 1 pro povolení poplachu nebo 0 pro jeho zákaz. - poplach je spuštěn uvolněním tamperového tlačítka (sejmutím čtečky z montážní podložky); - pro vypnutí poplachového relé musí být poplach potvrzen; - továrně je poplach povolen; Eurosat CS spol. s r. o. 11 Rev. 16/01 A

12 Menu Dlouho otevřené dveře Poplach bude spuštěn v případě, že dveře budou otevřeny déle než je nastavená doba v tomto menu. 2. Stiskněte klávesu 2, potom 7 a nakonec Zadejte požadovanou dobu ve vteřinách (0 255) jako třímístné číslo. - továrně je nastavena doba 10 sec; - časovač je spouštěn otevřením dveří za předpokladu, že je použit mód senzoru dveří NO nebo NC; - při zadání hodnoty vyšší než 255 bude nastavena doba 5 sec; Menu 3. Správa USB disku Menu 3.1. Synchronizace databáze uživatel 1. Zasuňte USB disk do portu přihlaste se jako administrátor 2. Stiskněte klávesu 3 a následně Úspěšné dokončení synchronizace je signalizováno hlasovou zprávou a zelenou LED. Není-li úspěšné, svítí 4. Pro ukončení menu stiskněte *, nebo vyčkejte 30 sec na ukončení. - data jsou uložena do souboru UserInfo.xls - synchronizace může trvat i několik minut, během operace bliká zelená LED; - v průběhu synchronizace nevyjímejte USB disk ze čtečky ani ji nevypínejte; Náhled souboru: Eurosat CS spol. s r. o. 12 Rev. 16/01 A

13 Menu 3.2. Nahrání logu 1. Zasuňte USB disk do portu přihlaste se jako administrátor 2. Stiskněte klávesu 3 a následně Zadejte počáteční datum ve formátu RRRMMDD a poté koncové datum. 4. Úspěšné dokončení stažení dat je signalizováno hlasovou zprávou a zelenou LED. Není-li úspěšné, svítí - data jsou uložena do souboru AccessLog.xls - jestliže počáteční datum je pozdější než koncové, nebo koncové datum je pozdější než aktuální, bude zamítnuto; - stahování dat může trvat i několik minut, během operace bliká zelená LED; - v průběhu operace nevyjímejte USB disk ze čtečky ani ji nevypínejte; Náhled souboru: Menu 3.3. Upgrade firmware 1. Zasuňte USB disk do portu přihlaste se jako administrátor 2. Stiskněte klávesu 3 a následně Úspěšné dokončení upgrade je signalizováno zelenou LED a čtečka je automaticky restartována. Není-li úspěšné, svítí 4. Pro ukončení menu stiskněte *, nebo vyčkejte 30 sec na ukončení. - binární soubor firmware musí být v kořenovém adresáři USB disku; - operace může trvat několik minut, během ní neodpojujte disk ani nevypínejte čtečku. V průběhu upgrade bliká zelená LED. Eurosat CS spol. s r. o. 13 Rev. 16/01 A

14 Menu 4. Nastavení hlasitosti 2. Stiskněte klávesu Zadejte požadovanou hlasitost (0 9). 4. Stiskněte klávesu # pro potvrzení. Poznámka: - vyšší číslo znamená vyšší hlasitost, volba 0 umlčí hlasové zprávy. Menu 5. Externí dotykový senzor Ke čtečce je možné připojit (konektor J3) externí čtečku/senzor otisků s výstupem Wiegand 26 nebo 34 bitů. V tomto menu lze povolit/zakázat její použití. 2. Stiskněte klávesu Stiskněte klávesu 1 pro povolení externího senzoru nebo 0 pro jeho zákaz. Menu 6. Změna hesla administrátora 2. Stiskněte klávesu Zadejte platné heslo administrátora. 4. Zadejte nové heslo. Může mít až 8 čísel, zadání kratšího hesla musí být ukončeno stiskem #. 5. Zadejte heslo znovu pro ověření. 6. Úspěšné zadání je signalizováno hlasovou zprávou a zelenou LED. Není-li úspěšné, svítí 7. Pro ukončení menu stiskněte *, nebo vyčkejte 30 sec na ukončení. - továrně je přednastaveno heslo administrátora: ; - reset hesla na tovární hodnotu je popsán v části Přihlášení administrátora. Eurosat CS spol. s r. o. 14 Rev. 16/01 A

15 Menu 7. Nastavení senzoru otisků Pro dosažení co nejlepší spolehlivosti senzoru otisků je vhodné jej před použitím zkalibrovat na světelné podmínky v místě instalace. Před provedením kalibrace nejprve očistěte plochu senzoru. 2. Stiskněte klávesu Pro ukončení menu stiskněte *, nebo vyčkejte 30 sec na ukončení. Menu 8. Otevření dveří Čtečka umožňuje, po přihlášení administrátora, stiskem klávesy 8 otevřít dveře na nastavený čas. 2. Stiskněte klávesu Pro ukončení menu stiskněte *, nebo vyčkejte 30 sec na ukončení. Eurosat CS spol. s r. o. 15 Rev. 16/01 A
