CERAPURMAXX. Pokyny k vedení spalin pro plynové kondenzační kotle ZBR 65-2 ZBR Návod k instalaci pro odborníka (2010/10) CZ

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "CERAPURMAXX. Pokyny k vedení spalin pro plynové kondenzační kotle ZBR 65-2 ZBR 98-2. Návod k instalaci pro odborníka 6 720 644 756 (2010/10) CZ"

Transkript

1 menu Návod k instalaci pro odborníka Pokyny k vedení spalin pro plynové kondenzační kotle CERAPURMAXX O ZBR 65-2 ZBR (2010/10) CZ

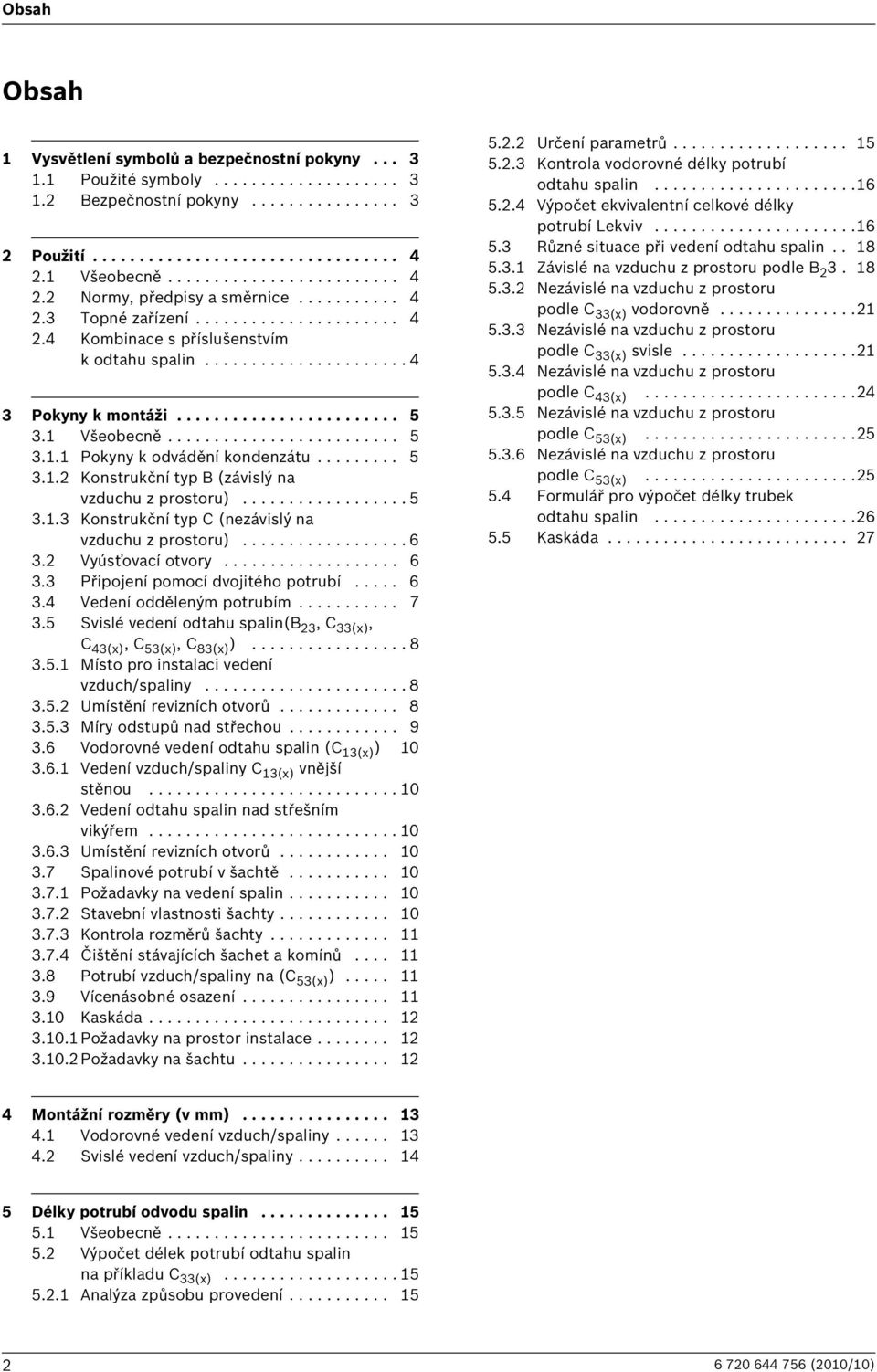

2 Obsah Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Bezpečnostní pokyny Použití Všeobecně Normy, předpisy a směrnice Topné zařízení Kombinace s příslušenstvím k odtahu spalin Pokyny k montáži Všeobecně Pokyny k odvádění kondenzátu Konstrukční typ B (závislý na vzduchu z prostoru) Konstrukční typ C (nezávislý na vzduchu z prostoru) Vyúsťovací otvory Připojení pomocí dvojitého potrubí Vedení odděleným potrubím Svislé vedení odtahu spalin(b 23, C 33(x), C 43(x), C 53(x), C 83(x) ) Místo pro instalaci vedení vzduch/spaliny Umístění revizních otvorů Míry odstupů nad střechou Vodorovné vedení odtahu spalin (C 13(x) ) Vedení vzduch/spaliny C 13(x) vnější stěnou Vedení odtahu spalin nad střešním vikýřem Umístění revizních otvorů Spalinové potrubí v šachtě Požadavky na vedení spalin Stavební vlastnosti šachty Kontrola rozměrů šachty Čištění stávajících šachet a komínů Potrubí vzduch/spaliny na (C 53(x) ) Vícenásobné osazení Kaskáda Požadavky na prostor instalace Požadavky na šachtu Určení parametrů Kontrola vodorovné délky potrubí odtahu spalin Výpočet ekvivalentní celkové délky potrubí Lekviv Různé situace při vedení odtahu spalin Závislé na vzduchu z prostoru podle B Nezávislé na vzduchu z prostoru podle C 33(x) vodorovně Nezávislé na vzduchu z prostoru podle C 33(x) svisle Nezávislé na vzduchu z prostoru podle C 43(x) Nezávislé na vzduchu z prostoru podle C 53(x) Nezávislé na vzduchu z prostoru podle C 53(x) Formulář pro výpočet délky trubek odtahu spalin Kaskáda Montážní rozměry (v mm) Vodorovné vedení vzduch/spaliny Svislé vedení vzduch/spaliny Délky potrubí odvodu spalin Všeobecně Výpočet délek potrubí odtahu spalin na příkladu C 33(x) Analýza způsobu provedení (2010/10)

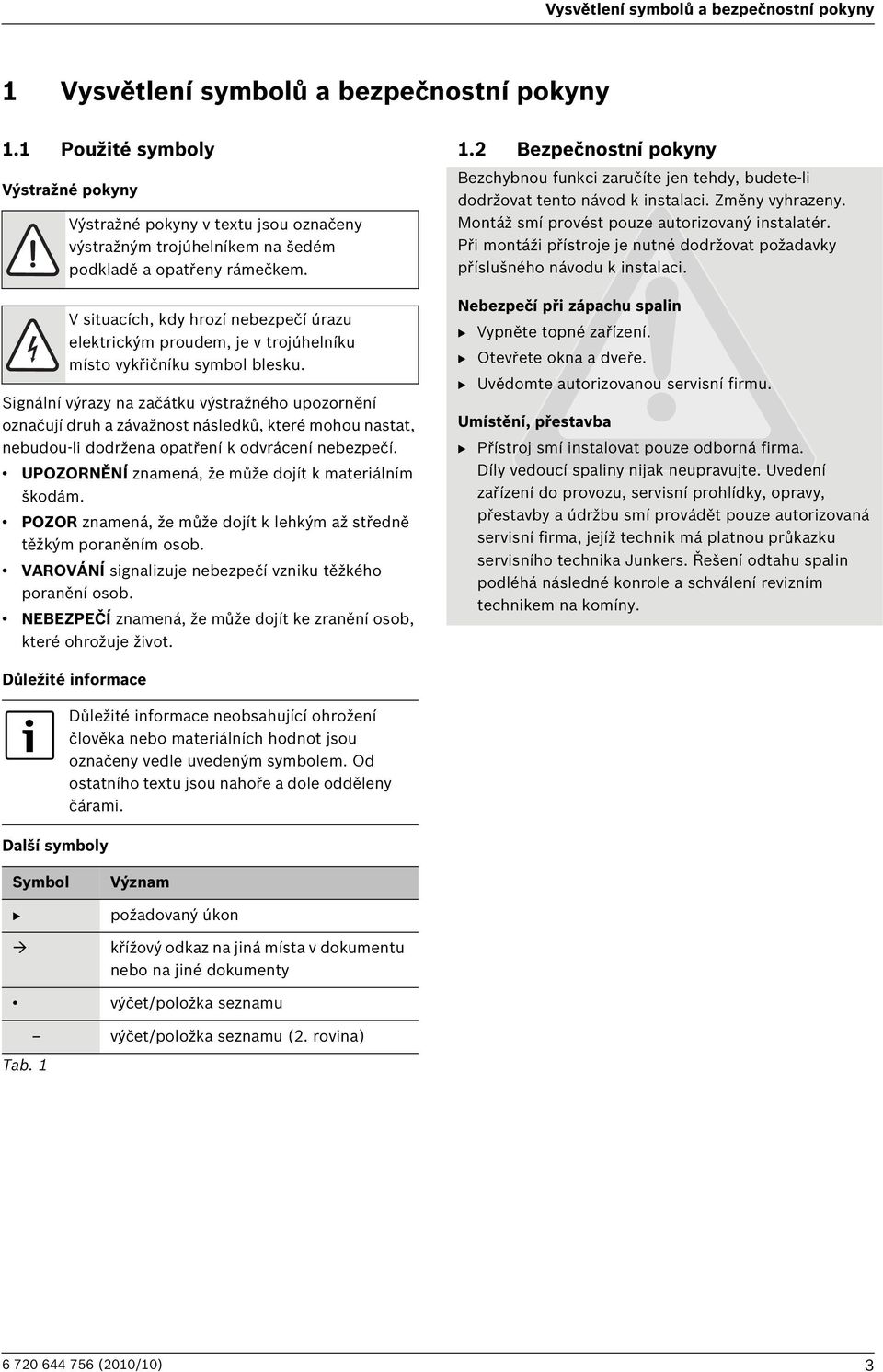

3 Vysvětlení symbolů a bezpečnostní pokyny 1 Vysvětlení symbolů a bezpečnostní pokyny 1.1 Použité symboly Výstražné pokyny Výstražné pokyny v textu jsou označeny výstražným trojúhelníkem na šedém podkladě a opatřeny rámečkem. V situacích, kdy hrozí nebezpečí úrazu elektrickým proudem, je v trojúhelníku místo vykřičníku symbol blesku. Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. UPOZORNĚNÍ znamená, že může dojít k materiálním škodám. POZOR znamená, že může dojít k lehkým až středně těžkým poraněním osob. VAROVÁNÍ signalizuje nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít ke zranění osob, které ohrožuje život. 1.2 Bezpečnostní pokyny Bezchybnou funkci zaručíte jen tehdy, budete-li dodržovat tento návod k instalaci. Změny vyhrazeny. Montáž smí provést pouze autorizovaný instalatér. Při montáži přístroje je nutné dodržovat požadavky příslušného návodu k instalaci. Nebezpečí při zápachu spalin B Vypněte topné zařízení. B Otevřete okna a dveře. B Uvědomte autorizovanou servisní firmu. Umístění, přestavba B Přístroj smí instalovat pouze odborná firma. Díly vedoucí spaliny nijak neupravujte. Uvedení zařízení do provozu, servisní prohlídky, opravy, přestavby a údržbu smí provádět pouze autorizovaná servisní firma, jejíž technik má platnou průkazku servisního technika Junkers. Řešení odtahu spalin podléhá následné konrole a schválení revizním technikem na komíny. Důležité informace Další symboly Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. Symbol B Význam požadovaný úkon křížový odkaz na jiná místa v dokumentu nebo na jiné dokumenty výčet/položka seznamu Tab. 1 výčet/položka seznamu (2. rovina) (2010/10) 3

4 Použití 2 Použití 2.1 Všeobecně Před montáží kondenzačního kotle a vedení odtahu spalin se informujte u příslušného stavebního úřadu a u revizního technika komínových systémů, zda neexistují námitky. Provedení systému odtahu spalin je schváleno v certifikátu kotle CE. Proto používejte pouze originální díly systému odtahu. Maximálně přípustná délka potrubí spalovacího vzduchu / odtahu spalin závisí na plynovém kondenzačním kotli a na počtu ohybů v potrubí spalovacího vzduchu / spalinové trubce. Jejich výpočet najdete v kapitole 5 od str. 15. Povrchová teplota potrubí spalovacího vzduchu se pohybuje pod 85 C. Podle TRGI resp. TRF není nutné udržovat od hořlavých stavebních hmot odstupy. Předpisy (LBO, FeuVO) jednotlivých zemí se v této záležitosti mohou lišit a minimální odstupy od hořlavých stavebních hmot předepisovat. Pouze u vedení odtahu spalin od kaskády: Povrchová teplota může překročit 85 C. Je nutné dodržet minimální odstupy od hořlavých stavebních hmot podle příslušných předpisů (LBO, FeuVO). 2.2 Normy, předpisy a směrnice 2.3 Topné zařízení Topné zařízení ZBR 65-2 ZBR 98-2 Tab. 3 Výrobní ident. číslo a certifikát CE-0063 BP 3663 Uvedená topná zařízení jsou přezkoušena a schválena podle evropských směrnic pro plynové přístroje (92/42/EHS, 2004/108/ES, 2006/96/ES, 2009/142/ES) a podle normy ČSN EN Kombinace s příslušenstvím k odtahu spalin Používáno je následující spalinové příslušenství: Spalinové příslušenství dvojité potrubí Ø 100/150 mm Spalinové příslušenství jednotlivé potrubí Ø 100 mm Pro spalinové kaskády plynových kondenzačních jednotek je možné použít toto spalinové příslušenství: Spalinové příslušenství jednotlivé potrubí Ø 160 mm Spalinové příslušenství jednotlivé potrubí Ø 200 mm Spalinové příslušenství jednotlivé potrubí Ø 250 mm. Označení AZ/AZB najdete stejně jako objednací čísla originálního spalinového příslušenství v aktuálním ceníku. Pro montáž a provoz topného zařízení respektujte v daných zemích platné specifické normy a směrnice! Odborný topenář a/nebo provozovatel systému jsou povinni postarat se o to, aby celý systém splňoval platné (bezpečnostní) předpisy uvedené v tabulce 2: Normy / předpisy / směrnice ATV Popis Pracovní list A 251 Kondenzáty z kondenzačních kotlů TRGI Tab. 2 Technická pravidla pro plynové instalace Normy, předpisy a směrnice (2010/10)

5 Pokyny k montáži 3 Pokyny k montáži 3.1 Všeobecně Z důvodů certifikace systému kotle používejte výhradně spalinové systémy pro provoz závislý nebo nezávislý na vzduchu z prostoru, které jsou nabízeny výrobcem jako příslušenství. Při montáži a provozu topného systému se řiďte ustanoveními specifických národních norem a směrnic! Odborný topenář a/nebo provozovatel systému jsou povinni postarat se o to, aby celý systém splňoval všechny platné a bezpečnostní předpisy. B Dodržujte návody k instalaci příslušenství k odtahu spalin. B Položte vodorovný odvod spalin se 3 stoupáním (= 5,2 %, 5,2 cm na metr) po směru proudění spalin. B Ve vlhkých a tepelně neizolovaných prostorách potrubí spalovacího vzduchu izolujte. B Revizní otvory instalujte tak, aby byly co nejlépe přístupné. B Při použití zásobníků vezměte v úvahu jejich rozměry pro instalaci spalinového příslušenství. B Před montáží příslušenství k odtahu spalin: Těsnění na hrdlech lehce namažte bezrozpouštědlovým tukem (např. vazelínou). B Při montáži vedení spalin/spalovacího vzduchu nasuňte příslušenství k odvodu spalin vždy až na doraz do hrdla Pokyny k odvádění kondenzátu Plynové kondenzační kotle Junkers doporučujeme připojit na sběrné potrubí odvodu vzniklého kondenzátu a jeho likvidaci prostřednictvím společného neutralizačního boxu. Totéž platí u kaskád pro trychtýřový sifon na sběrači spalin. Odvádění kondenzátu Potrubí pro odvod kondenzátu je třeba zhotovit z antikorozních materiálů podle ATV-A 251. Patří mezi ně: kameninové roury, trubky z tvrzeného PVC, trubky z PVC, trubky z PE-HD, polypropylénové trubky, trubky ABS/ ASA, litinové trubky s vnitřním smaltováním nebo povlakem, ocelové trubky s plastovým povlakem, nerezavějící ocelové trubky, trubky z borokřemičitého skla. Neutralizace Podle instrukčního listu ATV A 251 z listopadu 1998 není za následujících okrajových podmínek nutná žádná neutralizace kondenzátu: Součet maximálních jmenovitých tepelných zatížení Počet bytů Počet pracovníků v kancelářských budovách 50 kw kw kw kw 5 50 Tab. 4 Rozhodujícím kritériem tedy je, aby kondenzát s odpadní vodou byl odváděn z budov sloužících k obytným nebo srovnatelným účelům. Pod pojmem budovy se srovnatelnými účely se rozumí např. nemocnice, domovy, atd. S nimi srovnatelné jsou budovy sloužící jiným užitným účelům, jako jsou např. správní budovy, průmyslové a živnostenské podniky, pokud jejich odpadní voda svou kvalitou vyhovuje domácí odpadní vodě. Protože předpisy pro odvod kondenzátu do kanalizace se v jednotlivých zemích mohou lišit, je nutné odvod kondenzátu před montáží topenišť konzultovat s vodohospodářským úřadem Konstrukční typ B (závislý na vzduchu z prostoru) U topných zařízení typu B je spalovací vzduch odebírán z prostoru instalace. V tomto případě je nutné dodržet zvláštní předpisy pro prostor instalace a provoz závislý na vzduchu z prostoru. Kotel smí být instalován jen v takových místnostech, ve kterých je dostatek spalovacího vzduchu. Kotel nesmí být provozován v prostorách, ve kterých se stále zdržují osoby. Otvory pro přívod spalovacího vzduchu (u vedení odtahu spalin podle B 23 ) Při celkovém jmenovitém tepelném výkonu vyšším než 50 kw je nutné, aby byly dodrženy průřezy otvorů vedoucích do vnějšího prostředí nejméně 150 cm 2 plus 2cm 2 na každou kw přesahující 50 kw. Průřez je nutné rozdělit na jeden horní a jeden dolní stejně veliký otvor. Oba otvory se musí nacházet v jedné stěně a nesmí být možné je uzavřít. Horní otvor nesmí být níže než 1,80 m nad podlahou, spodní otvor musí být v blízkosti podlahy (2010/10) 5

6 Pokyny k montáži Příklady ZBR 65-2: Velikost větracího otvoru: 150 cm cm 2 /kw (65 50) kw) = 180 cm 2. Zapotřebí jsou dva otvory s průřezem po 90 cm 2. ZBR 98-2: Velikost větracího otvoru: 150 cm cm 2 /kw (98 50) kw) = 246 cm 2. Zapotřebí jsou dva otvory s průřezem po 123 cm 2. Kaskáda s 2 ZBR 65-2 Celkový jmenovitý tepelný výkon 130 kw Velikost větracího otvoru: 150 cm cm 2 /kw (130 50) kw) = 310 cm 2. Zapotřebí jsou dva otvory s průřezem po 155 cm 2. Kryty Připevnit lze drátěnou síť nebo mříž - velikost ok nesmí být menší než 10 mm a průměr drátu menší než 0,5 mm - zůstane-li zachován potřebný průřez. Potrubí přívodu spalovacího vzduchu Jsou-li k otvorům pro přívod spalovacího vzduchu připojována potrubí, nesmí tím být zmenšen objem proudícího vzduchu. Obr. 1 Příklady konstrukčního řešení otvorů vyústění (rozměry v m) 1 Spaliny 2 Přiváděný vzduch Konstrukční řešení vyúsťovacích otvorů konzultujte s revizním technikem komínových systémů. Chybné konstrukční řešení otvorů vyústění může způsobit zvýšení emisí a poruchy hořáku. 3.3 Připojení pomocí dvojitého potrubí Připojení odtahu spalin na horní straně topného zařízení je připravené k montáži vedení s dvojitým potrubím. Potrubí pro přívod spalovacího vzduchu lze vést jak uvnitř prostoru instalace, tak i dalšími místnostmi. Průřez potrubí musí vyhovovat údajům uvedeným v grafu 4 TRGI Konstrukční typ C (nezávislý na vzduchu z prostoru) U spalinových systémů konstrukčního typu C je spalovací vzduch kotle přiváděn do domu z venku. Spaliny jsou odváděny ven. Opláštění kotle je provedeno plynotěsně a je součástí přívodu spalovacího vzduchu. Při provozu nezávislém na vzduchu z prostoru je tedy nutné, aby opláštění kotle bylo vždy nasazené a vůči prostoru instalace uzavřené - utěsněné, je-li kondenzační kotel vprovozu. Obr. 2 Dvojité potrubí (nezávislé na vzduchu z prostoru) 3.2 Vyúsťovací otvory Nacházejí-li se vyústění přívodu spalovacího vzduchu a systému odtahu spalin vedle sebe, je nutno provést stavební úpravu, aby se zabránilo nasávání spalin. Požadavky normy DIN (a zvláště údaje o konstrukčním řešení otvorů vyústění) a ustanovení obecných stavebních schvalovacích předpisů souvisejících se soustavou musejí být dodrženy. 1 Dvojité potrubí Ø 100/150 mm 2 Připojovací adaptér Ø 100/150 Použijte pouze připojovací adaptér dodaný s topným zařízením. Vyústění přívodu vzduchu musí být navíc chráněno proti vnikání dešťové vody (2010/10)

7 Pokyny k montáži 3.4 Vedení odděleným potrubím Přívod spalovacího vzduchu a odtah spalin probíhá samostatnými trubkami. Zde může být nasávání spalovacího vzduchu vedeno jak v závislosti na vzduchu z prostoru, tak i nezávisle na vzduchu z prostoru. Příprava na způsob provozu nezávislý na vzduchu z prostoru Při provozu nezávislém na vzduchu z prostoru je nasávání spalovacího vzduchu vedeno samostatnou trubkou. Příprava na způsob provozu závislý na vzduchu z prostoru (konstrukční typ B 23 ) Při provozu závislém na vzduchu z prostoru je nutno použít v přívodu vzduchu mřížku. Shora padající nečistoty se tak nemohou dostat do kotle. Obr. 4 Instalace odděleného potrubí 1 Spalinová trubka Ø Utěsnění přívodu vzduchu 3 Nasávací trubka spalovacího vzduchu Ø Krytka Obr. 3 Vedení spalin samostatnou trubkou(závislé na vzduchu z prostoru) Použijte pouze připojovací adaptér dodaný s topným zařízením. 1 Spalinová trubka Ø Mřížka přiváděného vzduchu Ø Připojovací adaptér Ø 100/150 Použijte pouze připojovací adaptér dodaný s topným zařízením (2010/10) 7

8 Pokyny k montáži 3.5 Svislé vedení odtahu spalin(b 23, C 33(x), C 43(x), C 53(x), C 83(x) ) Místo pro instalaci vedení vzduch/spaliny Podle TRGI jsou platné tyto předpisy: Umístění topných zařízení v místnosti, ve které se nad stropem nachází pouze střešní konstrukce: Je-li pro strop požadována určitá doba požární odolnosti, musí být potrubí přívodu spalovacího vzduchu a odvodu spalin v úseku mezi horní hranou stropu a střešního pláště opatřeno obložením, které má rovněž tuto dobu požární odolnosti a je vyrobené z nehořlavých stavebních hmot. Není-li pro strop požadována žádná doba požární odolnosti, musí být potrubí přívodu spalovacího vzduchu a odvodu spalin od horní hrany stropu až ke střešnímu plášti vedeno šachtou z nehořlavých, tvarově stálých stavebních hmot, nebo být instalováno v kovové ochranné trubce (mechanická ochrana). Překlenuje-li potrubí pro přívod spalovacího vzduchu a odvod spalin v budově jednotlivá patra, je nutné potrubí mimo prostoru umístění vést šachtou s dobou požární odolnosti nejméně 90 minut a u obytných budov malé výšky nejméně 30 minut. UPOZORNĚNÍ: Nebezpečí poškození zařízení v důsledku netěsnících montážních míst! B Připojení ke stávající spalinové šachtě proveďte - po konzultaci s jejím dodavatelem - na straně spalin musí být důkladně utěsněno Umístění revizních otvorů U vedení spalin do délky 4 m zkoušených společně s plynovým topeništěm postačuje jeden revizní otvor. Spodní revizní otvor svislého úseku spalinového potrubí smí být uspořádán takto: ve svislém úseku spalinového zařízení přímo nad zavedením spojovacího dílu nebo bočně ve spojovacím dílu ve vzdálenosti nejvýše 0,3 m od ohybu do svislé části spalinového systému nebo na čelní straně přímého spojovacího dílu ve vzdálenosti nejvýše 1 m od ohybu do svislé části spalinového systému. Systém pro odvod spalin, který nemůže být čištěn z vyústění, musí mít další horní revizní otvor do 5 m pod vyústěním. Svislé části spalinových potrubí, které jsou vedeny šikmo v úhlu větším než 30 mezi osou a svislicí, vyžadují ve vzdálenosti nejvýše 0,3 m od míst zlomu revizní otvory. U svislých částí lze od horního revizního otvoru upustit, pokud: je svislá část spalinového systému vedena nejvýše jednou šikmo v úhlu až 30 a spodní revizní otvor není od vyústění vzdálen více než 15 m. Revizní otvory instalujte tak, aby byly co nejlépe přístupné (2010/10)

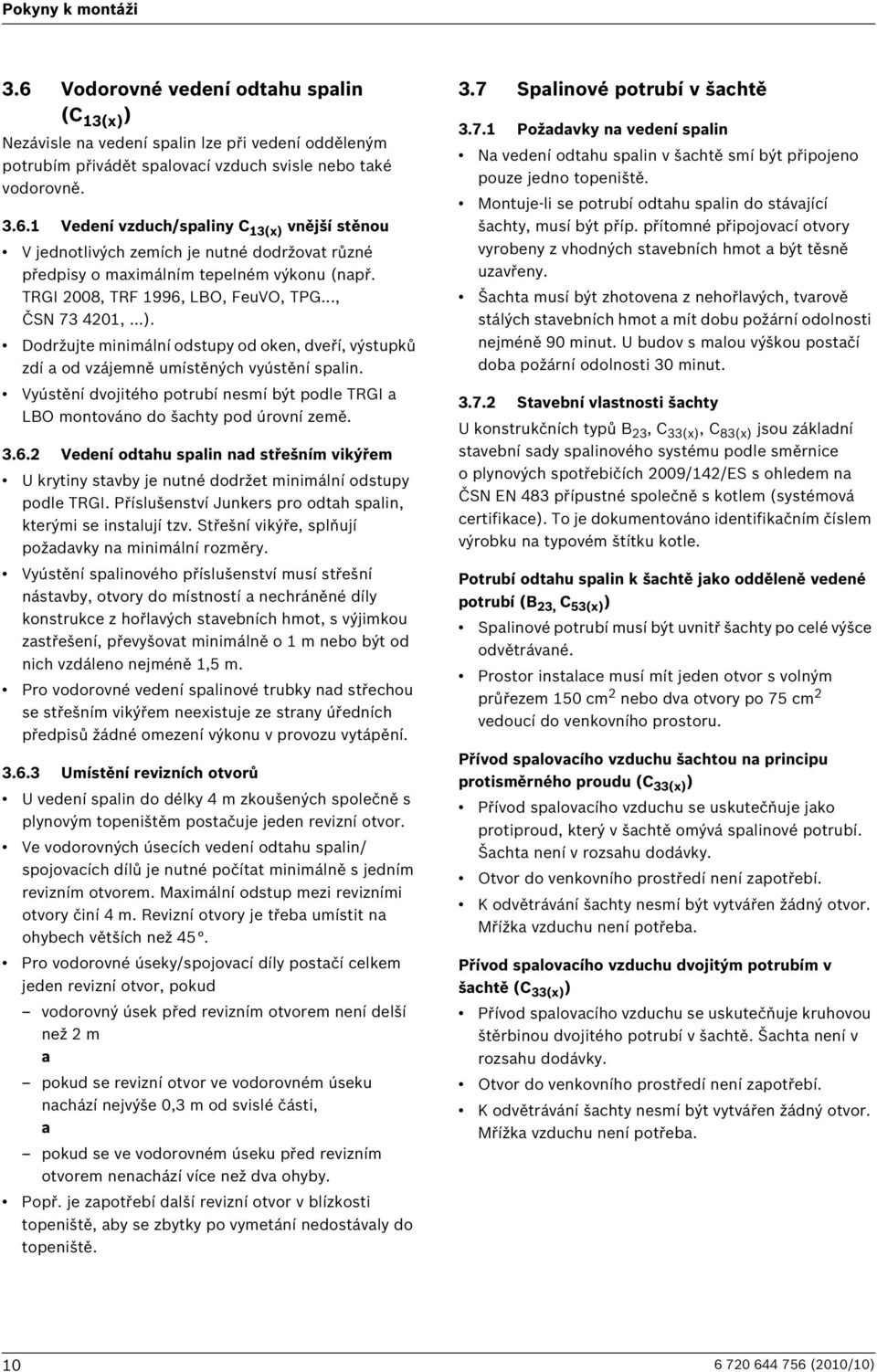

9 Pokyny k montáži Míry odstupů nad střechou Šikmá střecha Plochá střecha Aby mohly být dodrženy míry minimálních odstupů nad střechou, může být vnější trubka střešní průchodky prodloužena spalinovým příslušenstvím Prodloužení chráničky až o 500 mm. A α Tab. 6 1 m 45,, v oblastech bohatých na sníh 30 Hořlavé stavební hmoty Nehořlavé stavební hmoty X 1500 mm 500 mm A Tab. 5 X α Obr. 6 Střešní průchodka pro šikmou střechu O O Manžety pro šikmou střechu jsou vhodné pouze pro sklony střech mezi 25 a 45. Obr. 5 Střešní průchodka pro plochou střechu (2010/10) 9

10 Pokyny k montáži 3.6 Vodorovné vedení odtahu spalin (C 13(x) ) Nezávisle na vedení spalin lze při vedení odděleným potrubím přivádět spalovací vzduch svisle nebo také vodorovně Vedení vzduch/spaliny C 13(x) vnější stěnou V jednotlivých zemích je nutné dodržovat různé předpisy o maximálním tepelném výkonu (např. TRGI 2008, TRF 1996, LBO, FeuVO, TPG..., ČSN ,...). Dodržujte minimální odstupy od oken, dveří, výstupků zdí a od vzájemně umístěných vyústění spalin. Vyústění dvojitého potrubí nesmí být podle TRGI a LBO montováno do šachty pod úrovní země Vedení odtahu spalin nad střešním vikýřem U krytiny stavby je nutné dodržet minimální odstupy podle TRGI. Příslušenství Junkers pro odtah spalin, kterými se instalují tzv. Střešní vikýře, splňují požadavky na minimální rozměry. Vyústění spalinového příslušenství musí střešní nástavby, otvory do místností a nechráněné díly konstrukce z hořlavých stavebních hmot, s výjimkou zastřešení, převyšovat minimálně o 1 m nebo být od nich vzdáleno nejméně 1,5 m. Pro vodorovné vedení spalinové trubky nad střechou se střešním vikýřem neexistuje ze strany úředních předpisů žádné omezení výkonu v provozu vytápění Umístění revizních otvorů U vedení spalin do délky 4 m zkoušených společně s plynovým topeništěm postačuje jeden revizní otvor. Ve vodorovných úsecích vedení odtahu spalin/ spojovacích dílů je nutné počítat minimálně s jedním revizním otvorem. Maximální odstup mezi revizními otvory činí 4 m. Revizní otvory je třeba umístit na ohybech větších než 45. Pro vodorovné úseky/spojovací díly postačí celkem jeden revizní otvor, pokud vodorovný úsek před revizním otvorem není delší než 2 m a pokud se revizní otvor ve vodorovném úseku nachází nejvýše 0,3 m od svislé části, a pokud se ve vodorovném úseku před revizním otvorem nenachází více než dva ohyby. Popř. je zapotřebí další revizní otvor v blízkosti topeniště, aby se zbytky po vymetání nedostávaly do topeniště. 3.7 Spalinové potrubí v šachtě Požadavky na vedení spalin Na vedení odtahu spalin v šachtě smí být připojeno pouze jedno topeniště. Montuje-li se potrubí odtahu spalin do stávající šachty, musí být příp. přítomné připojovací otvory vyrobeny z vhodných stavebních hmot a být těsně uzavřeny. Šachta musí být zhotovena z nehořlavých, tvarově stálých stavebních hmot a mít dobu požární odolnosti nejméně 90 minut. U budov s malou výškou postačí doba požární odolnosti 30 minut Stavební vlastnosti šachty U konstrukčních typů B 23, C 33(x), C 83(x) jsou základní stavební sady spalinového systému podle směrnice o plynových spotřebičích 2009/142/ES s ohledem na ČSN EN 483 přípustné společně s kotlem (systémová certifikace). To je dokumentováno identifikačním číslem výrobku na typovém štítku kotle. Potrubí odtahu spalin k šachtě jako odděleně vedené potrubí (B 23, C 53(x) ) Spalinové potrubí musí být uvnitř šachty po celé výšce odvětrávané. Prostor instalace musí mít jeden otvor s volným průřezem 150 cm 2 nebo dva otvory po 75 cm 2 vedoucí do venkovního prostoru. Přívod spalovacího vzduchu šachtou na principu protisměrného proudu (C 33(x) ) Přívod spalovacího vzduchu se uskutečňuje jako protiproud, který v šachtě omývá spalinové potrubí. Šachta není v rozsahu dodávky. Otvor do venkovního prostředí není zapotřebí. K odvětrávání šachty nesmí být vytvářen žádný otvor. Mřížka vzduchu není potřeba. Přívod spalovacího vzduchu dvojitým potrubím v šachtě (C 33(x) ) Přívod spalovacího vzduchu se uskutečňuje kruhovou štěrbinou dvojitého potrubí v šachtě. Šachta není v rozsahu dodávky. Otvor do venkovního prostředí není zapotřebí. K odvětrávání šachty nesmí být vytvářen žádný otvor. Mřížka vzduchu není potřeba (2010/10)

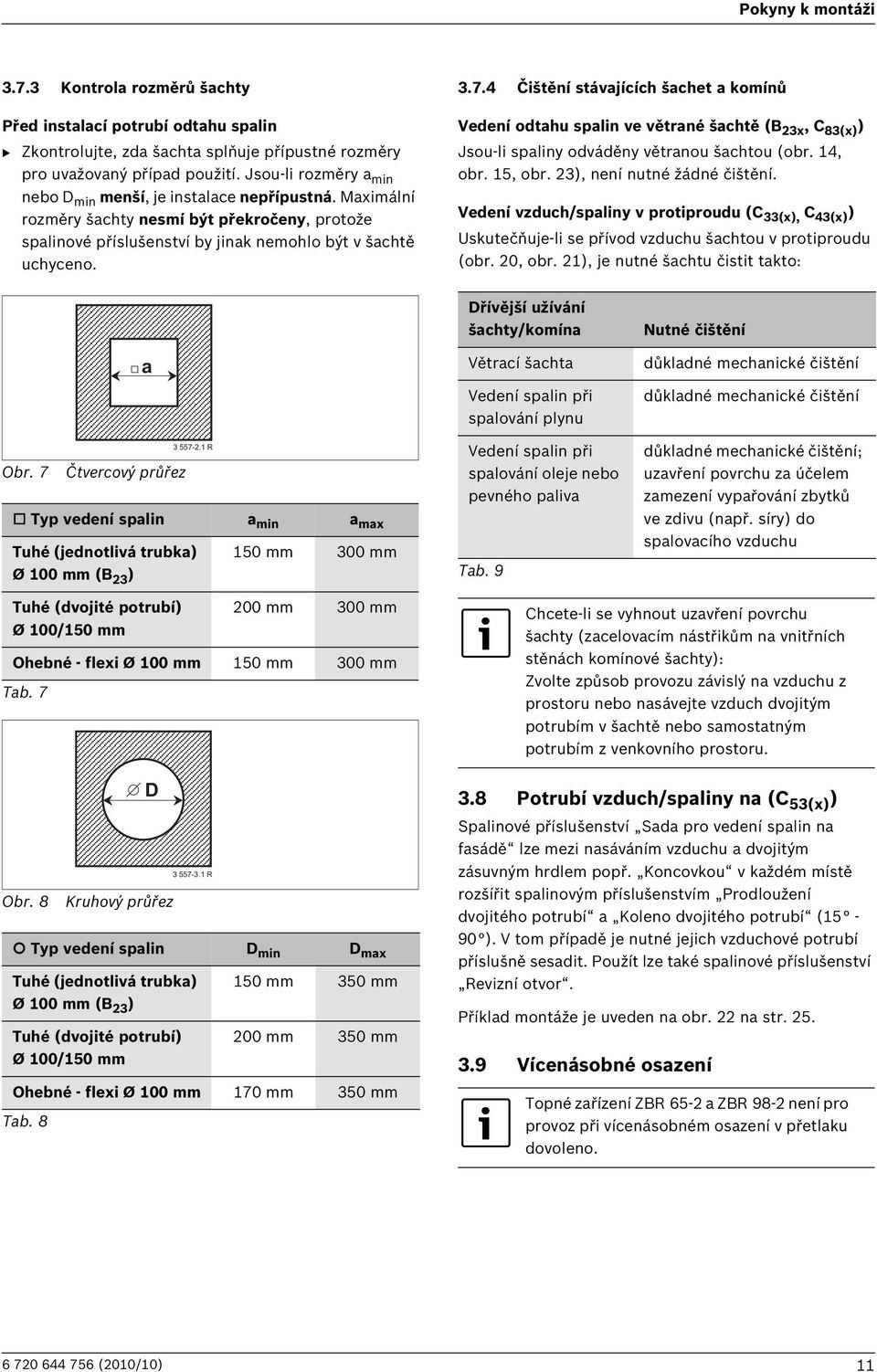

11 Pokyny k montáži Kontrola rozměrů šachty Před instalací potrubí odtahu spalin B Zkontrolujte, zda šachta splňuje přípustné rozměry pro uvažovaný případ použití. Jsou-li rozměry a min nebo D min menší, je instalace nepřípustná. Maximální rozměry šachty nesmí být překročeny, protože spalinové příslušenství by jinak nemohlo být v šachtě uchyceno Čištění stávajících šachet a komínů Vedení odtahu spalin ve větrané šachtě (B 23x, C 83(x) ) Jsou-li spaliny odváděny větranou šachtou (obr. 14, obr. 15, obr. 23), není nutné žádné čištění. Vedení vzduch/spaliny v protiproudu (C 33(x), C 43(x) ) Uskutečňuje-li se přívod vzduchu šachtou v protiproudu (obr. 20, obr. 21), je nutné šachtu čistit takto: Obr. 7 Čtvercový průřez Typ vedení spalin a min a max Tuhé (jednotlivá trubka) Ø 100 mm (B 23 ) 150 mm 300 mm Dřívější užívání šachty/komína Větrací šachta Vedení spalin při spalování plynu Vedení spalin při spalování oleje nebo pevného paliva Tab. 9 Nutné čištění důkladné mechanické čištění důkladné mechanické čištění důkladné mechanické čištění; uzavření povrchu za účelem zamezení vypařování zbytků ve zdivu (např. síry) do spalovacího vzduchu Tuhé (dvojité potrubí) Ø 100/150 mm Obr. 8 Kruhový průřez 200 mm 300 mm Ohebné - flexi Ø 100 mm 150 mm 300 mm Tab. 7 Typ vedení spalin D min D max Tuhé (jednotlivá trubka) Ø 100 mm (B 23 ) Tuhé (dvojité potrubí) Ø 100/150 mm 150 mm 350 mm 200 mm 350 mm Ohebné - flexi Ø 100 mm 170 mm 350 mm Tab. 8 Chcete-li se vyhnout uzavření povrchu šachty (zacelovacím nástřikům na vnitřních stěnách komínové šachty): Zvolte způsob provozu závislý na vzduchu z prostoru nebo nasávejte vzduch dvojitým potrubím v šachtě nebo samostatným potrubím z venkovního prostoru. 3.8 Potrubí vzduch/spaliny na (C 53(x) ) Spalinové příslušenství Sada pro vedení spalin na fasádě lze mezi nasáváním vzduchu a dvojitým zásuvným hrdlem popř. Koncovkou v každém místě rozšířit spalinovým příslušenstvím Prodloužení dvojitého potrubí a Koleno dvojitého potrubí (15-90 ). V tom případě je nutné jejich vzduchové potrubí příslušně sesadit. Použít lze také spalinové příslušenství Revizní otvor. Příklad montáže je uveden na obr. 22 na str Vícenásobné osazení Topné zařízení ZBR 65-2 a ZBR 98-2 není pro provoz při vícenásobném osazení v přetlaku dovoleno (2010/10) 11

12 Pokyny k montáži 3.10 Kaskáda Potrubí odtahu spalin stavebních sad spalinové kaskády je systémově certifikované společně s plynovým kondenzačním kotlem CerapurMaxx ZBR 65-2 a ZBR Respektujte zásadní pokyny ( str. 5). U kaskád s plynovými kondenzačními kotli CerapurMaxx ZBR 65-2 a ZBR 98-2 je při jmenovitých tepelných výkonech vyšších než 100 kw zapotřebí speciální prostor pro umístění. U kaskád pracujících v podtlakovém provozu musí mít sběrač spalin a spalinová trubka v šachtě či na fasádě stejný průměr. Nesmí se montovat žádné rozšíření. V jedné kaskádě je možné použít celkem čtyři kondenzační kotle CerapuMaxx ZBR 65-2 a ZBR Celkové maximální jmenovité tepelné zatížení kaskády nesmí překročit 392 kw Požadavky na šachtu Průřez šachty musí mít určité minimální rozměry, aby zbývající volný průřez postačoval pro montáž a větrání potrubí odtahu spalin. Ø Spalinové potrubí [mm] Minimální rozměr šachty Ø kruhové [mm] hranaté [mm] Tab. 10 Minimální rozměry průřezu šachty pro montáž potrubí odtahu spalin Sadou určenou pro šachtu Způsob činnosti Přístroje pracují v podtlakovém provozu. Tím se zajišťuje, aby spaliny nemohly proudit zpět přes kotel. Uzavírací spalinové klapky jsou tak zbytečné Požadavky na prostor instalace Celkový jmenovitý tepelný výkon nad 50 kw Podle TRGI 2008 nesmí být prostor instalace používán jiným způsobem, s výjimkou zavedení domovních přípojek instalace dalších topenišť, tepelných čerpadel, kogeneračních jednotek a stacionárních spalovacích motorů, a také ke skladování paliv. Dále nesmějí být oproti jiným místnostem k dispozici žádné otvory, s výjimkou otvorů pro dveře. Dveře musejí být samotěsnicí a samouzavírací. Ostatní prostory instalace podle TRGI 2008 Odlišně od TRGI 2008 smějí být plynová topeniště instalována, jestliže to vyžaduje užívání těchto místností a plynová topeniště mohou být provozována bezpečně nebo se tyto místnosti nacházejí ve volně stojících budovách, které jako takové slouží k provozu topenišť a skladování paliva (2010/10)

13 Montážní rozměry (v mm) 4 Montážní rozměry (v mm) 4.1 Vodorovné vedení vzduch/spaliny K odvodu kondenzátu: B Položte vodorovný odvod spalin se 3 stoupáním (= 5,2 %, 5,2 cm na metr) po směru proudění spalin ,2 % SK Obr. 9 Vedení odtahu spalin O 1 T-kus 90 s revizním otvorem (Ø 100/150 mm nebo Ø 100 mm) S K Ø 100 mm Ø 100/150 mm cm 130 mm 180 mm cm 135 mm 185 mm cm 140 mm 190 mm cm 145 mm 195 mm Tab (2010/10) 13

14 Montážní rozměry (v mm) 4.2 Svislé vedení vzduch/spaliny Ø 100/150 Ø 100/ O Obr. 10 Montážní rozměry 1 Vedení vzduch/spaliny svislé (Ø 100/150 mm) 2 Revizní otvor (Ø 100/150 mm) (2010/10)

15 Délky potrubí odvodu spalin 5 Délky potrubí odvodu spalin 5.1 Všeobecně V tomto návodu jsou vyobrazení systémů znázorněna pouze schematicky. Více podrobností najdete v dokumentaci k příslušenství. Plynové kondenzační kotle jsou vybaveny ventilátorem, který vytlačuje spaliny do spalinového potrubí. V důsledku odporu při proudění dochází v potrubí odtahu spalin k brzdění spalin. Spalinová potrubí proto nesmějí překročit určitou délku, aby bylo zaručeno bezpečné odvádění spalin do venkovního prostředí. Tato délka je maximální, ekvivalentní délka potrubí L ekviv, max. Je závislá na plynovém kondenzačním kotli, vedení spalovacího vzduchu a vedení spalinové trubky. V ohybech jsou odpory při proudění větší než v přímém potrubí. Proto se jim přiřazuje ekvivalentní délka, která je větší než jejich fyzická délka. Ze součtu vodorovných, svislých a ekvivalentních délek potrubí použitých kolen vychází ekvivalentní délka vedení spalin L ekviv. Celková délka musí být menší než maximální ekvivalentní délka potrubí. Kromě toho nesmí v mnoha případech odtahu spalin délka vodorovných částí spalinového potrubí L w překročit určitou hodnotu. 5.2 Výpočet délek potrubí odtahu spalin na příkladu C 33(x) (obr. 11 na str. 17) Analýza způsobu provedení Z této montážní situace lze stanovit následující hodnoty: Druh vedení potrubí odtahu spalin (v tomto příkladu: v šachtě) Vedení spalin podle TRGI (v tomto příkladu: C 33(x) ) Plynový kondenzační kotel (v tomto příkladu: ZBR 65-2) Vodorovná délka potrubí odtahu spalin: (v tomto příkladu: L w = 1,5 m) Svislá délka potrubí odtahu spalin: (v tomto příkladu: L s = 7 m) Počet 90 -kolen v potrubí odtahu spalin (v tomto příkladu: 2) Počet 15 -, 30 - a 45 kolen v potrubí odtahu spalin (v tomto příkladu: 2) Určení parametrů Konstrukční typ B 23 C 13(x) C 33(x) C 43(x) C 53(x) C 83(x) Vedení odtahu spalin závislý na vzduchu z prostoru ( kapitola 5.3.1) vodorovný ( kapitola 5.3.2) svislý ( kapitola 5.3.3) v šachtě ( kapitola 5.3.3) přívod stěnou, fasáda ( kapitola 5.3.4) přívod stěnou, připojení do šachty ( kapitola 5.3.6) Dvojité potrubí Tab. 12 Vedení spalinového potrubí Jednotlivá trubka Flexibilní x x x x x x x x x x x B Z následujících příslušných tabulek ( kapitola 5.3) podle vedení spalin dle TRGI, plynového kondenzačního kotle a průměru spalinové trubky zjistěte tyto hodnoty: maximální ekvivalentní délku potrubí ekvivalentní délky příslušných kolen popř. maximální vodorovnou délku potrubí Určení parametrů Kvůli vedení spalinové trubky šachtou podle C 33(x) je nutné zjistit parametry z tabulky 22. Pro ZBR 65-2 z toho vyplývají tyto hodnoty ( str. 22): = 30,9 m (průřez šachty ) = 3 m ekvivalentní délky pro 90 -kolena: 2 m ekvivalentní délky pro 15, 30 - a 45 -kolena: 1 m (2010/10) 15

16 Délky potrubí odvodu spalin Kontrola vodorovné délky potrubí odtahu spalin Délka vodorovného potrubí odvodu spalin L w musí být menší než maximální délka vodorovného potrubí odvodu spalin : Tab. 13 Vodorovná délka L w L w? 1,5 m 3 m o.k. Tato podmínka je splněna Výpočet ekvivalentní celkové délky potrubí L ekviv Ekvivalentní délka potrubí L ekviv se vypočítá ze součtu délek vodorovných a svislých odvodů spalin (L w, L s ) a ekvivalentních délek ohybů. Nezbytné 90 ohyby jsou v maximálních délkách započítány. Každý dodatečně vestavěný ohyb musí být zohledněn v jeho ekvivalentní celkové délce. Ekvivalentní celková délka potrubí musí být menší než maximální ekvivalentní délka potrubí: L ekviv Formulář pro výpočet délky potrubí odtahu spalin se nachází v příloze na str. 26. Délka/počet Ekvivalentní dílčí délka Celkem přímá délka L W 1,5 m 1 = 1,5 m Vodorovně ohyb m = 4 m ohyb m = 0 m přímá délka L S 7m 1 = 7 m Svisle ohyb m = 0 m ohyb m = 2 m Ekvivalentní celková délka potrubí L ekviv Maximální ekvivalentní délka potrubí L ekviv 14,5 m 30,9 m o.k. Tab. 14 Ekvivalentní celková délka je s 14,5 m menší než maximální ekvivalentní délka 30,9 m. Tento způsob provedení odvodu spalin je tudíž v pořádku (2010/10)

17 Délky potrubí odvodu spalin L = 1 m L = 1 m LS = 7 m Ø100 L = 2 m L = 2 m Ø100/150 L W = 1,5 m RS Obr. 11 Příklad výpočtu délek spalinového potrubí (2010/10) 17

18 Délky potrubí odvodu spalin 5.3 Různé situace při vedení odtahu spalin Závislé na vzduchu z prostoru podle B 23 Vedení samostatné trubky spalin svisle střechou (Ø 100 mm) Ekvivalentní délky dodatečných kolen Vedení samostatné trubky spalin vodorovně střechou (Ø 100 mm) Ekvivalentní délky dodatečných kolen 1) Kotel Kotel ZBR ,3 2 1 ZBR ,6 Tab. 15 Délky potrubí u B 23 - střecha, svisle maximální ekvivalentní délka potrubí L s svislá délka potrubí maximální vodorovná délka potrubí ZBR ,3 ZBR ,6 Tab. 16 Délky potrubí u B 23 - střecha, vodorovně 1) 90 -koleno na přístroji je v maximálních délkách již zohledněno L w 2 1 maximální ekvivalentní délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí Obr. 12 Vedení samostatné trubky spalin střechou-svisle (B 23 ) Obr. 13 Vedení samostatné trubky spalin střechouvodorovně (B 23 ) (2010/10)

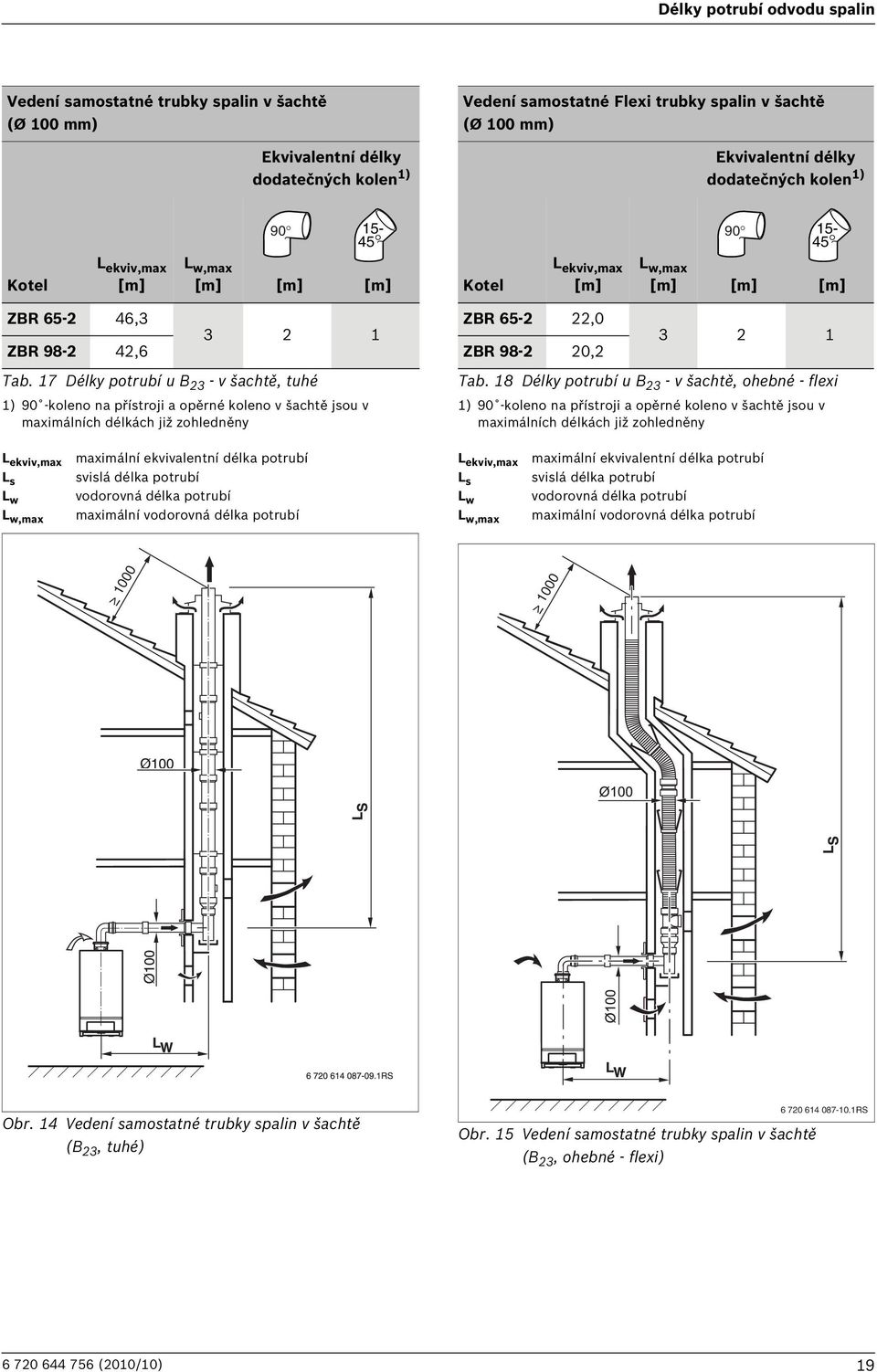

19 Délky potrubí odvodu spalin Vedení samostatné trubky spalin v šachtě (Ø 100 mm) Ekvivalentní délky dodatečných kolen 1) Vedení samostatné Flexi trubky spalin v šachtě (Ø 100 mm) Ekvivalentní délky dodatečných kolen 1) Kotel Kotel ZBR ,3 ZBR , Tab. 17 Délky potrubí u B 23 - v šachtě, tuhé 1) 90 -koleno na přístroji a opěrné koleno v šachtě jsou v maximálních délkách již zohledněny ZBR ,0 ZBR , Tab. 18 Délky potrubí u B 23 - v šachtě, ohebné - flexi 1) 90 -koleno na přístroji a opěrné koleno v šachtě jsou v maximálních délkách již zohledněny L s L w maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí L s L w maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí > 1000 > 1000 Obr. 14 Vedení samostatné trubky spalin v šachtě (B 23, tuhé) Obr. 15 Vedení samostatné trubky spalin v šachtě (B 23, ohebné - flexi) RS (2010/10) 19

20 Délky potrubí odvodu spalin Vedení samostatné trubky spalin na fasádě (Ø 100/150 mm, Ø 100 mm) Ekvivalentní délky dodatečných kolen 1) Kotel ZBR ,3 ZBR , Tab. 19 Délky potrubí u B 23 - fasáda 1) 90 -koleno na přístroji a opěrné koleno na fasádě jsou v maximálních délkách již zohledněny L s L w maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí >1000 Ø100/ /150 LS L W RS Obr. 16 Vedení samostatné trubky spalin na fasádě (B 23 ) (2010/10)

21 Délky potrubí odvodu spalin Nezávislé na vzduchu z prostoru podle C 33(x) vodorovně Vedení dvojitého potrubí (Ø 100/150 mm) Ekvivalentní délky dodatečných kolen 1) Nezávislé na vzduchu z prostoru podle C 33(x) svisle Vedení dvojitého potrubí (Ø 100/150 mm) Ekvivalentní délky dodatečných kolen Kotel Kotel ZBR ,0 ZBR ,0 Tab. 20 Délky potrubí u C 33(x) 1) 90 -koleno na přístroji je v maximálních délkách již zohledněno L w 2 1 maximální ekvivalentní délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí ZBR ,7 2 1 ZBR ,7 Tab. 21 Délky potrubí u C 33(x) - střecha maximální ekvivalentní délka potrubí L s svislá délka potrubí maximální vodorovná délka potrubí L W LS 5,2 % Ø100/ RS Obr. 17 Vedení dvojitého potrubí vodorovně (C 33(x) ) Obr. 18 Vedení dvojitého potrubí svisle (C 33(x) ) RS (2010/10) 21

22 Délky potrubí odvodu spalin Vedení spalin a vzduchu v šachtě, trubka spalin Ø 100 mm (vodorovná část Ø 100/150 mm) Ekvivalentní délky dodatečných kolen 1) Kotel Průřez šachty [mm] ,7 ZBR , , , , ZBR , , ,3 Tab. 22 Délky potrubí u C 33 - v šachtě 1) 90 -koleno na přístroji a opěrné koleno v šachtě jsou v maximálních délkách již zohledněny L s L w maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí > 1000 Obr. 19 Vedení odtahu spalin v šachtě dle C (2010/10)

23 Délky potrubí odvodu spalin Vedení spalin a vzduchu v šachtě, Flexi trubka spalin Ø 100 mm (vodorovná část Ø 100/150 mm) Ekvivalentní délky dodatečných kolen 1) Kotel Průřez šachty [mm] , ,2 ZBR , , , , ,9 ZBR , , ,0 Tab. 23 Délky potrubí u C 33(x) - v šachtě, ohebné - flexi 1) 90 -koleno na přístroji a opěrné koleno v šachtě jsou v maximálních délkách již zohledněny L s L w maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí > 1000 Obr. 20 Vedení odtahu spalin v šachtě - flexi dle C (2010/10) 23

24 Délky potrubí odvodu spalin Nezávislé na vzduchu z prostoru podle C 43(x) Vedení spalin a vzduchu stávající komínovou šachtou, trubka spalin Ø 100mm (vodorovná část Ø 100/150 mm) Ekvivalentní délky dodatečných kolen 1) Přístroj Průřez šachty [mm] ,7 ZBR , , , , ZBR , , ,3 Tab. 24 Délky potrubí u C 43(x) 1) 90 -koleno na přístroji a koleno v šachtě jsou v maximálních délkách již zohledněny L s L w maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí Obr. 21 Vedení dvojité trubky až ke stávající komínové šachtě (C 43(x) ) (2010/10)

25 Délky potrubí odvodu spalin Nezávislé na vzduchu z prostoru podle C 53(x) Dvojité vedení na fasádě (Ø 100/150 mm) Kotel L s L w ZBR ,3 ZBR ,6 maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí Ekvivalentní délky dodatečných kolen 1) Tab. 25 Délky potrubí u C 53(x) - fasáda 1) 90 -koleno na přístroji je v maximálních délkách již zohledněno Nezávislé na vzduchu z prostoru podle C 53(x) Oddělené vedení vzduchu a spalin, potrubí spalin v šachtě (Ø 100 mm) Přístroj L s L w ZBR ,6 ZBR ,8 maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí Ekvivalentní délky dodatečných kolen 1) L 1 + L w Tab. 26 Délky potrubí u C 53(x) - šachta 1) 90 -koleno na přístroji a opěrné koleno v šachtě jsou v maximálních délkách již zohledněny L S L S L 1 L W L W O Obr. 22 Vedení dvojitého potrubí na fasádě (C 53(x) ) Obr. 23 Oddělené vedení vzduchu a spalin, potrubí spalin v šachtě (C 83(x) ) (2010/10) 25

26 Délky potrubí odvodu spalin 5.4 Formulář pro výpočet délky trubek odtahu spalin Vodorovná délka L w L w? Tab. 27 m m Délka/počet Ekvivalentní dílčí délka Celkem přímá délka L W = Vodorovně ohyb 90 = ohyb 45 = přímá délka L S = Svisle ohyb 90 = ohyb 45 = Ekvivalentní celková délka potrubí L ekviv Maximální ekvivalentní délka potrubí L ekviv Tab (2010/10)

27 Délky potrubí odvodu spalin 5.5 Kaskáda Spalinová kaskáda v šachtě nebo na fasádě 1) Počet přístrojů Kombinace přístrojů Výkon [kw] L s,min Průměr sběrače spalin Ø 160 mm Ø 200 mm Ø 250 mm L s,max 2 ZBR ZBR ZBR ZBR ZBR ZBR ZBR , ZBR ZBR , ZBR , ZBR ZBR ZBR ZBR ZBR ZBR ZBR ZBR Tab. 29 Délky potrubí u B 23 1) 90 -koleno na přístroji a opěrné koleno v šachtě jsou v maximálních délkách již zohledněny L s,min L s,max L s,min L s,max L s L w maximální ekvivalentní délka potrubí svislá délka potrubí vodorovná délka potrubí maximální vodorovná délka potrubí 1) L s L w Ø A G A G A G A W Obr O 1) 90 -koleno na přístroji a opěrné koleno v šachtě jsou v maximálních délkách již zohledněny A G A W Tab. 30 0,525 m... 1 m 0,65 m... 2 m (2010/10) 27

28 Bosch Termotechnika s.r.o. Obchodní divize Junkers Prùmyslová 372/ Praha 10 - tìrboholy Tel.: Fax: Internet:
