1 ELEKTRONICKÝ ZAMYKACÍ SYSTÉM KÓD SÉRIE NÁZEV PRODUKTU 3402 JEDNOTKA OVLÁDÁNÍ PŘÍSTUPU (ACU) 3403 JEDNOTKA OVLÁDÁNÍ PŘÍSTUPU (ACU PLUS) 3416 AUTONOMNÍ PŘÍSTUPOVÉ ROZHRANÍ (AIK) KLÁVESNICE 3417 AUTONOMNÍ PŘÍSTUPOVÉ ROZHRANÍ (S-AIP) - BEZKONTAKTNÍ 3414 PŘÍSTUPOVÉ ROZHRANÍ (AIK) KLÁVESNICE 3415 PŘÍSTUPOVÉ ROZHRANÍ (S-AIP) - BEZKONTAKTNÍ PŘÍSLUŠENSTVÍ XX ANALOGOVÉ SNÍMAČE 3101 S VÝKLOPNOU RUKOJETÍ 3102 S VÝKLOPNOU RUKOJETÍ 3103 S VÝKLOPNOU RUKOJETÍ 3104 S VÝKLOPNOU RUKOJETÍ 3111 S VÝKLOPNOU RUKOJETÍ 3112 S VÝKLOPNOU RUKOJETÍ 3105 S VÝKLOPNOU RUKOJETÍ 3106 S VÝKLOPNOU RUKOJETÍ 3341 ELEKTRONICKÁ ZÁVORA 3311 ELEKTROMAGNETICKÝ ZÁMEK 3204 NA SKŘÍŇ 3205 NA SKŘÍŇ 3211 NA SKŘÍŇ 3212 NA SKŘÍŇ 3213 NA SKŘÍŇ 3214 NA SKŘÍŇ 3202 NA SKŘÍŇ 3203 NA SKŘÍŇ 3201 NA SKŘÍŇ 3301 NA SKŘÍŇ tel

2 STRANA str str str str web

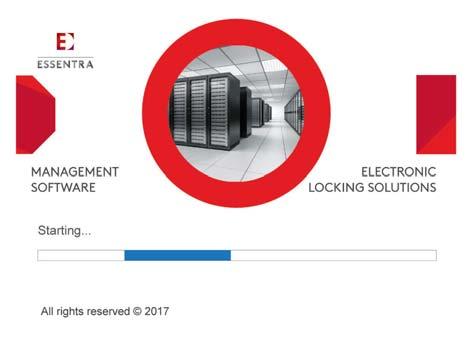

3 KONCEPT SLEDOVÁNÍ A OVL ÁDÁNÍ PŘÍSTUPU Bezpečnost racků v ser verových místnostech a datových střediscích je celosvětově čím dál důležitější. Je to proto, že obvyklá IT infrastruktura podporuje celou organizaci a obsahuje know how společnosti. Vyvinuli jsme systém integrovaného řízení přístupu nazývaný ELS. Nový systém vám umožní velmi účinně sledovat a ovládat vaše IT prostředí. Senzory detekují průchod dveřmi, změny teploty, změny v zabezpečení a další faktory, aby vám posky tly okamžité hlášení a lepší kontrolu nad vaší sítí, vše za příznivou cenu. Dveře skříně lze otevřít bezkontaktními kartami RFID, kódem z klávesnice nebo dálkově z ovládací jednotky. Toto řešení řídí, kdo a kdy může otevřít dveře a umožní vám získat podrobnou zprávu pro každé zařízení. Základní vlastnosti Sledování prostředí, správa přístupu a celého systému Brání před neoprávněným vstupem Umožňuje otevřít dveře bezkontaktní kartou, kódem z klávesnice nebo prostřednictvím webového rozhraní Senzory ke sledování teploty, vlhkosti, kouře, přítomnosti vody nebo kapalin atd. Automaticky spustí zvukovou výstrahu Zaznamenává všechny bezpečnostní informace, které byste mohli potřebovat, kdykoli jsou dveře ke skříni ser veru otevřeny budete vědět kdo, kde a kdy měl k zařízení přístup Použití Ser verové skříně Datová centra Elektrické rozvaděče a přístupové panely Telekomunikace Pokladní systémy, bezpečnostní schránky GSM zařízení 524 tel

4 PŘEHLED SYSTÉMU Sledování IP stavu prostředí ve skříni datového rozvaděče Správa fyzického přístupu ke skříni datového rozvaděče Uživatelské rozhraní ve formě čtečky bezkontaktních karet nebo klávesnice Oprávnění k přístupu k elektronickému zámku Monitorování a ovládání přístupu Autonomní přístupové rozhraní S-AIK : Klávesnice přístupového rozhraní S-AIP Přístupové rozhraní bezkontaktní ACU : Jednotka ovládání přístupu ACU Plus : Jednotka ovládání přístupu AIK : Klávesnice přístupového rozhraní AIP : Přístupové rozhraní bezkontaktní Elektronické zámky s výklopnou rukojetí Další elektromechanické zámky sales@essentracomponents.cz web 525

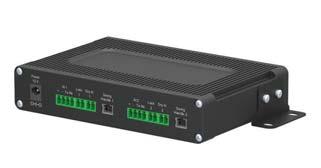

5 ACU JEDNOTKA OVL ÁDÁNÍ PŘÍSTUPU LED indikátor 5 2 USB Ethernetový port 10/ vstupy přístupového rozhraní 2 x výstupy zámku 2 x nízkonapěťový kontaktní vstup 4 Napájení (12VDC 3A) ACU je inteligentní zařízení pro ovládání elektronických zámků a monitorování stavu dveří. Správa fyzického přístupu ke skříni datového rozvaděče Sleduje a spravuje přístup a bezpečnostní podmínky prostřednictvím IP Databáze uživatelů Software pro monitorování a konfiguraci jednotky Lze připojit senzor pro detekci stavu dveří (otevřené / zavřené) Do jednotky ACU lze připojit až dva přístupové body AI (3414 a 3415). Nízkonapěťové vstupy kontaktu Vstupy pro nízkonapěťové kontakty pro sledování změn Vstupy mohou bý t použity jako vstup senzoru pro detekci stavu dveří (otevřeno / zavřeno) Přístupové rozhraní 2 vstupy vstupního rozhraní umožňují přístup zadáním číselného kódu nebo přiložením bezkontaktní karty. Možno připojit zařízení AIK a AIP. Výstupy zámku 2 výstupy zámku pro správu fyzického přístupu ke skříňce Možnost připojení širokého sortimentu zámků. ŘÍDICÍ SOFTWARE Konfiguruje nastavení sítě (IP adresy, masky podsítí, výchozí bránu, DNS atd.) a administrativní nastavení uživatele Přidávání a odebírání uživatelů Prohlížení a mazání záznamů ŘÍDÍCÍ SOFTWARE POUŽITÍ Vhodné pro datová centra, sdílené ser verové místnosti, zařízení pro webový hosting, telekomunikační zařízení nebo jakékoli bezobslužné místo / pracoviště, které je třeba sledovat Uživatelsky přívětivé rozhraní Podporuje SMS a ová upozornění Sleduje stav všech dveří a zámků na jedné obrazovce Ovládá všechny připojené zámky s výklopnou rukojetí MS SQL databáze Snadná konfigurace se softwarem ELS 526 tel

6 ELEKTRONICKÝ ZAMYKACÍ SYSTÉM PŘEHLED SYSTÉMU UZEL 1 UZEL 7 UZEL 8 Další typy zámků PŘÍSTUP 1 (PORT RS485) ACU PŘÍSTUP 2 (PORT RS485) UZEL 1 UZEL 7 UZEL 8 Další typy zámků Do přístupové řídicí jednotky lze připojit až 18 přístupových rozhraní. K jedné řídicí jednotce lze připojit až 32 zámků s výklopnou rukojetí. Dvě přístupová rozhraní jsou vyhrazena pro použití různých typů zámků (Uzel 8). sales@essentracomponents.cz web 527

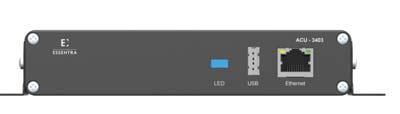

7 JEDNOTKA OVL ÁDÁNÍ PŘÍSTUPU ACU PLUS Výstup nízkonapěťového kontaktu (2A) 6 Ethernetový port 10/ x nízkonapěťový kontaktní vstup 7 Napájení (12VDC 3A) 3 2 x analogový senzor 8 2 vstupy přístupového rozhraní 4 LED indikátor 9 2 x výstupy zámku 5 USB 2.0 ACU Plus je inteligentní zařízení pro monitorování stavu prostředí, jako je teplota, vlhkost, kouř, přítomnost vody nebo kapalin atd. a ovládání elektronických zámků a monitorování stavu dveří. Správa fyzického přístupu ke skříni datového rozvaděče Sleduje a spravuje prostředí a bezpečnostní podmínky prostřednictvím IP Výstrahy jsou odesílány em, kdykoliv některá z hodnot sledovaných stavů prostředí překročí specifikovaný rozsah Databáze uživatelů Software pro monitorování a konfiguraci jednotky Lze připojit senzor pro detekci stavu dveří (otevřené / zavřené) Do jednotky ACU lze připojit až 18 přístupov ých bodů AI (3414 a3415). ŘÍDICÍ SOFTWARE Lze nastavit prahové hodnoty senzoru, automatický chod a pravidla pro výstrahy Monitorujte aktuální hodnoty senzorů a stavy výstrah Konfiguruje nastavení sítě (IP adresy, masky podsítí, výchozí bránu, DNS atd.) a administrativní nastavení uživatele Přidávání a odebírání uživatelů Prohlížení a mazání záznamů POUŽITÍ Vhodné pro datová centra, sdílené ser verové místnosti, zařízení pro webový hosting, telekomunikační zařízení nebo jakékoli bezobslužné místo /pracoviště, které je třeba sledovat 12 VDC 3A Adaptér Analogové senzor y Řídicí software LAN Internet ACU -Plus 3403 Přehled systému Výstup nízkonapěťového kontaktu Nízkonapěťové kontaktní výstupy pro ovládání, zapínání / vypínání externích zařízení s nízkým příkonem. Výstupy mohou bý t používány jako NO (Normálně otevřený) nebo NC (Normálně zavřený). Nízkonapěťové vstupy kontaktu Vstupy pro nízkonapěťové kontakty pro sledování změn prostředí. Vstupy mohou bý t použity jako vstup senzoru pro detekci stavu dveří (otevřeno / zavřeno) Analogové senzory 2 x výstupy analogových snímačů pro monitorování podmínek prostředí. Lze připojit všechny typy analogových snímačů Essentra. Přístupové rozhraní 2 vstupy vstupního rozhraní umožňují přístup zadáním číselného kódu nebo přiložením bezkontaktní karty. Možno připojit zařízení AIK a AIP. Výstupy zámku 2 výstupy zámku pro kontrolu fyzického přístupu Možnost připojení širokého sortimentu zámků. 528

8 3416 AUTONOMNÍ PŘÍSTUPOVÉ ROZHRANÍ (AIK) KL ÁVESNICE 12 VDC 1A Adaptér Dvě úrovně hesla (Master a Uživatel) Dva výstupy zámku pro kontrolu fyzického přístupu Možnost připojení širokého sortimentu zámků včetně zámků s výklopnou rukojetí napájení 12 V DC Materiál: kryt z ABS, tělo z tlakově litého zinku (Zamak 5) INDIKÁTORY STAVU Signál 1 Připraveno Signál 2 Chyba Přístupová rozhraní jsou zařízení, která umožňují přístup zadáním číselného kódu nebo přiložením bezkontaktní karty. Pípání a indikátory LED na zařízeních AI informují uživatele o přijetí nebo zamítnutí požadavku Zámky lze ovládat samostatně Pípání a indikátory LED na zařízeních AI informují uživatele o přijetí nebo zamítnutí požadavku. AUTONOMNÍ S-AIP PŘÍSTUPOVÉ ROZHRANÍ - BEZKONTAKTNÍ Signál 3 Ok Signál 3 Menu 12 VDC 1A Adaptér 2 úrovně karty RFID (Master a Uživatel) Standard ISO-14443A RFID Dva výstupy zámku pro kontrolu fyzického přístupu Možnost připojení širokého sortimentu zámků včetně zámků s výklopnou rukojetí napájení 12 V DC Materiál: kryt z ABS, tělo z tlakově litého zinku (Zamak5) Zámky lze ovládat samostatně Pípání a indikátory LED na zařízeních AI informují uživatele o přijetí nebo zamítnutí požadavku. Karta RFID: 13,56 MHz MIFARE Standard ISO14443A Objednávejte samostatně S potiskem: (obj. č ) Bez potisku: (obj. č ) sales@essentracomponents.cz web 529

9 AIK PŘÍSTUPOVÉ ROZHRANÍ - KL ÁVESNICE 3414 Přístupová rozhraní jsou zařízení, která umožňují přístup zadáním číselného kódu nebo přiložením bezkontaktní karty. Pípaní a indikátory LED na zařízeních AI informují uživatele o přijetí nebo zamítnutí požadavku. AIP PŘÍSTUPOVÉ ROZHRANÍ - BEZKONTAKTNÍ 3415 Tato přístupová rozhraní se používají s jednotkami pro řízení přístupu a mohou ovládat zámky s výklopnou rukojetí. (ACU Plus 3403 a ACU 3402) Karta RFID: 13,56 MHz MIFARE Standard ISO14443A Objednávejte samostatně S potiskem: (obj. č ) / Bez potisku: (obj. č ) PŘÍSLUŠENSTVÍ Napájecí zdroj AC-DC 12 V DC 3 A ( ) Univerzální rozsah vstupního napětí. Až 36 W kontinuálního výkonu. Vyměnitelné napájecí adaptéry pro použití kdekoliv na světě. Používá se s jednotkami kontroly přístupu (ACU) Poznámka: Včetně adaptéru pro Evropu ( ). V případě zájmu o jiný adaptér kontaktujte, prosím, naše obchodnětechnické oddělení. Napájecí zdroj AC-DC 12 V DC 1 A ( ) Opakovač RS 485 ( ) Používá se k připojení přístupových rozhraní (AIK 3414 a AIP 3415) navzájem. Propojovací kabel elektronického zámku s výklopnou rukojrtí DÉLKA KABELU OBJ. ČÍSLO 0,4 m m m Používá se k připojení elektronických zámků s výklopnou rukojetí k autonomním přístupovým rozhraním Na obou koncích kabelu jsou nalisovány stejné konektor y. Univerzální rozsah vstupního napětí. Až 12 W kontinuálního příkonu. Používá se s autonomním přístupovým rozhraním Připojovací kabel ACU AI (4 metry) ( ) Používá se k připojení přístupových rozhraní (AIK 3414 a AIP 3415) k monitorovacím a řídicím přístupovým jednotkám. 530 tel

10 ANALOGOVÉ SNÍMAČE Snímač je určen k měření vnitřní teploty. Vnitřní teplota Teplota: min. 50 C max. 105 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) Snímač je určen k měření vnější teploty Vnější teplota Teplota: min. 10 C max. 80 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) Snímač je potřebný pro měření relativní vlhkosti % v interiéru s relativní přesností 5%. Vlhkost Teplota: min. 10 C max. 80 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) Snímač je potřebný pro měření střídavého napětí V Střídavé napětí Teplota: min. 10 C max. 80 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) Pro instalaci na dveře, okna apod., detekuje stav dveří nebo okna, tj. otevřeno či zavřeno. Senzor přístupu Teplota: min. 10 C max. 80 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) Při montáži na stěny, okna apod., snímač monitoruje vibrace. Je možné připojení do série. Vibrace Teplota: min. 10 C max. 80 C / Teplota: min. 10 C max. 80 C Detektor detekuje kouř uvnitř. Je možné zařízení propojit. Kouř Teplota: min. 10 C max. 80 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) Snímač je potřebný kontrolu pohybu v infračerveném rozsahu. Pohyb (PIR) Teplota: min. 10 C max. 80 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) Pokud je voda v kontaktu s kovovým jádrem, senzor signalizuje nebezpečí vlhkosti. Pokud senzor neustále reaguje na vysoké hladiny vody, vyměňte ho za hladinový senzor. Upozornění! Kovová jádra jsou detektory vody, je nutné je umístit co nejblíže k podlaze. Průnik vody Teplota: min. 10 C max. 80 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) Pokud je voda v kontaktu s kabelem, senzor signalizuje nebezpečí vlhkosti. Kabel pro detekci vody 50 se objednává samostatně. Objednací číslo SC-WDC Pokud senzor neustále reaguje na vysoké hladiny vody, vyměňte ho za hladinový senzor. Detekční kabel úniku vody Teplota: min. 10 C max. 80 C / Vlhkost: min. 5 % max. 95 % (bez kondenzace) sales@essentracomponents.cz web 531

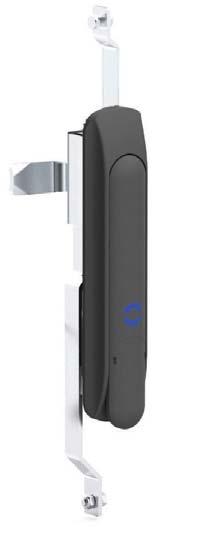

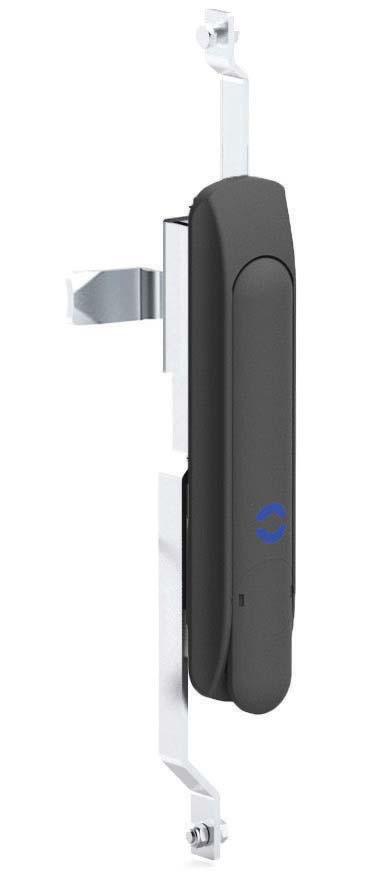

11 S VÝKLOPNOU RUKOJETÍ 3101 CELOKOVOVÉ Bezpečnostní elektronické produkty na ochranu dat vaší organizace POUŽITÍ: Datové rozvaděče (racky) Ser verové místnosti Telekomunikace Automatické pokladny GSM zařízení Elektrické specifikace: Provozní napětí: 12 V, stejnosměrný proud Provozní teplota: od 10 C do +60 C Jmenovitý provozní proud: Pohotovostní režim: 6 ma Zamčeno /odemčeno: 75 ma Max. proud: 400 ma Celokovová konstrukce Kompatibilní se systémy kontroly přístupu. Možnost pracovat mechanicky v případě výpadku napájení Atraktivní design Informace o stavu dveří a rukojeti Připojení PINŮ; PIN 1- ZEM PIN V PIN 3- N/A PIN 4- Čidlo polohy dveří PIN 5- Řídicí signál PIN 6- Výstup senzoru stavu kliky Provozní napětí 12 V, stejnosměrný proud PODROBNOSTI O PINECH TĚLO: Tlakově litý zinek (Zamak DIN-EN 1774-ZnAl4Cu1) RUKOJEŤ: Tlakově litý zinek (Zamak) DIN-EN 1774-ZnAl4Cu1 JAZÝČEK: Ocel TĚSNĚNÍ: Polyuretan Konektor 1 Levé dveře PIN 5 PIN 3 PIN 1 PIN 6 PIN 4 PIN 2 PIN 2 PIN 4 PIN 6 Konektor 2 Pravé dveře PIN 1 PIN 3 PIN 5 Oba konektor y mají tutéž funkci. Magnet Může bý t sledován stav dveří; tj. otevřeno či zavřeno. Maximální vzdálenost mezi magnetem a zámkem je 10 mm. Propojovací kabel elektronického zámku s výklopnou rukojrtí. Na obou koncích kabelu jsou nalisovány stejné konektor y. 532 tel

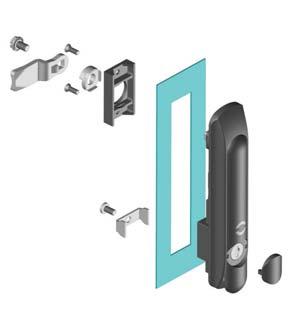

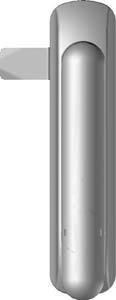

12 S VÝKLOPNOU RUKOJETÍ CELOKOVOVÉ Montážní otvor Celokovová konstrukce Kompatibilní se systémy kontroly přístupu Možnost pracovat mechanicky v případě výpadku napájení Atraktivní design Informace o stavu dveří a rukojeti Provozní napětí 12 V, stejnosměrný proud KÓD SÉRIE RUKOJEŤ TĚLO D D C C VLOŽKA POVRCHOVÁ ÚPRAVA MATERIÁL POVRCHOVÁ ÚPRAVA MATERIÁL JAZÝČEK TĚLO: Tlakově litý zinek (Zamak DIN-EN 1774-ZnAl4Cu1) RUKOJEŤ: Tlakově litý zinek (Zamak) DIN-EN 1774-ZnAl4Cu1 JAZÝČEK: Ocel TĚSNĚNÍ: Polyuretan SPECIFIKACE DD Kr y tka proti prachu z nerezavějící oceli (stejné klíče) 40 Kr y tka proti prachu z nerezavějící oceli (rozdílné klíče) 32 Kompatibilní jazýčky a táhla viz str sales@essentracomponents.cz web 533

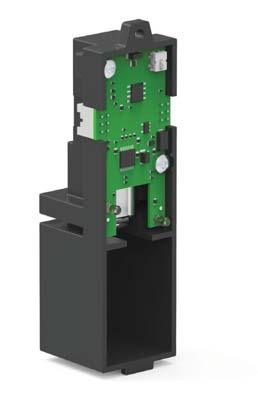

13 S VÝKLOPNOU RUKOJETÍ 3103 Vysoká úroveň zabezpečení POUŽITÍ: Datové rozvaděče (racky) Ser verové místnosti Telekomunikace Automatické pokladny GSM zařízení LED indikátory Kompatibilní se systémy kontroly přístupu Možnost pracovat mechanicky v případě výpadku napájení Atraktivní design Informace o stavu dveří a rukojeti Provozní napětí 12 V, stejnosměrný proud TĚLO: Polyamid s 30% skelného vlákna podle DIN-EN ISO PA 6 GFR 30 RUKOJEŤ: Polyamid s 30% skelného vlákna podle DIN-EN ISO PA 6 GFR 30 JAZÝČEK: Ocel Elektrické specifikace: Provozní napětí: 12 V, stejnosměrný proud Provozní teplota: od 10 C do +60 C Jmenovitý provozní proud: Pohotovostní režim: 6 ma Zamčeno /odemčeno: 75 ma Max. proud: 400 ma Připojení PINŮ; PIN 1- ZEM PIN V PIN 3- N/A PIN 4- Čidlo polohy dveří PIN 5- Řídicí signál PIN 6- Výstup senzoru stavu kliky ELEKTRONICKÝ ZADNÍ KRYT Výstražná signalizace kontrolek na zámku Signál 1 Signál 2 Signál 3 Signál 4 Odemykání zámku Zamykání zámku Zámek je odemčen Rukojeť je vyklopená Signál 5 Chyba Signál 6 Připraveno PODROBNOSTI O PINECH Kontrolka č. 1 r ychle bliká Kontrolka č. 2 r ychle bliká Obě kontrolky r ychle blikají Nesvítí žádná z kontrolek Obě kontrolky pomalu blikají Obě kontrolky svítí Konektor 1 Levé dveře Konektor 2 Pravé dveře PIN 5 PIN 3 PIN 1 PIN 6 PIN 4 PIN 2 PIN 2 PIN 4 PIN 6 PIN 1 PIN 3 PIN 5 Oba konektor y mají tutéž funkci. Propojovací kabel Na obou koncích kabelu jsou nalisovány stejné konektor y. 534 tel

14 S VÝKLOPNOU RUKOJETÍ LED Vložka Kr y tka proti prachu V případě výpadku napájení sundejte kr y tku proti prachu na rukojeti a odemkněte klíčem. Magnet Může bý t sledován stav dveří; tj. otevřeno či zavřeno. Maximální vzdálenost mezi magnetem a zámkem je 10 mm. TĚLO: Polyamid s 30% skelného vlákna podle DIN-EN ISO PA 6 GFR 30 RUKOJEŤ: Polyamid s 30% skelného vlákna podle DIN-EN ISO PA 6 GFR 30 JAZÝČEK: Ocel Montážní otvor RUKOJEŤ TĚLO D D C C KÓD SÉRIE VLOŽKA JAZÝČEK POVRCHOVÁ ÚPRAVA MATERIÁL POVRCHOVÁ ÚPRAVA MATERIÁL SPECIFIKACE DD Kr y tka proti prachu z nerezavějící oceli (stejné klíče) 40 Kr y tka proti prachu z nerezavějící oceli (rozdílné klíče) 32 Kompatibilní jazýčky a táhla viz str sales@essentracomponents.cz web 535

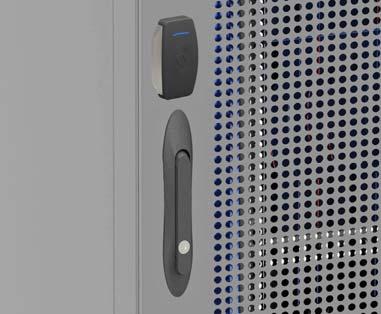

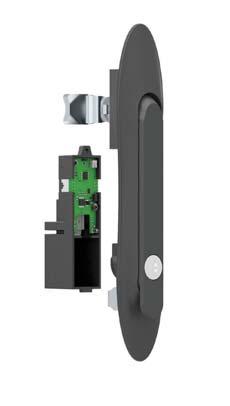

15 S VÝKLOPNOU RUKOJETÍ 3111 Novinka Bezpečnostní elektronické produkty na ochranu dat vaší organizace POUŽITÍ: Datové rozvaděče (racky) Ser verové místnosti Telekomunikace Automatické pokladny GSM zařízení Integrovaná čtečka RFID Možnost pracovat mechanicky v případě výpadku napájení Informace o stavu dveří a rukojeti LED indikátory jak na zámku, tak na čtečce Podporuje protokol RS 485, v případě zájmu o jiné protokoly kontaktujte prosím naše obchodně-technické oddělení Může ovládat zámky s výklopnou rukojetí (3101, 3102, 3103 a 3104) i jiné Provozní napětí 12 V, stejnosměrný proud LED indikátory Elektrické specifikace: Provozní napětí: 12 V, stejnosměrný proud Provozní teplota: od 10 C do +60 C Jmenovitý provozní proud: Pohotovostní režim: 6 ma Zamčeno /odemčeno: 75 ma Max. proud: 400 ma Připojení PINŮ; PIN 1- ZEM PIN V PIN 3- N/A PIN 4- Čidlo polohy dveří PIN 5- Řídicí signál PIN 6- Výstup senzoru stavu kliky Výstražná signalizace kontrolek na zámku Signál 1 Signál 2 Signál 3 Signál 4 Odemykání zámku Zamykání zámku Zámek je odemčen Rukojeť je vyklopená Signál 5 Chyba Signál 6 Připraveno PODROBNOSTI O PINECH Kontrolka č. 1 r ychle bliká Kontrolka č. 2 r ychle bliká Obě kontrolky r ychle blikají Nesvítí žádná z kontrolek Obě kontrolky pomalu blikají Obě kontrolky svítí TĚLO: Polyamid s 30% skelného vlákna podle DIN-EN ISO PA 6 GFR 30 RUKOJEŤ: Polyamid s 30% skelného vlákna podle DIN-EN ISO PA 6 GFR 30 JAZÝČEK: Ocel Konektor 1 Levé dveře PIN 5 PIN 3 PIN 1 PIN 6 PIN 4 PIN 2 PIN 2 PIN 4 PIN 6 Oba konektor y mají tutéž funkci. Konektor 2 Pravé dveře PIN 1 PIN 3 PIN 5 Propojovací kabel Na obou koncích kabelu jsou nalisovány stejné konektor y. Montážní otvor 536 tel

16 Novinka 3112 S VÝKLOPNOU RUKOJETÍ LED Vložka Kr y tka proti prachu V případě výpadku napájení sundejte kr y tku proti prachu na rukojeti a odemkněte klíčem. RUKOJEŤ TĚLO D D C C Magnet Může bý t sledován stav dveří; tj. otevřeno či zavřeno. Maximální vzdálenost mezi magnetem a zámkem je 10 mm. TĚLO: Polyamid s 30% skelného vlákna podle DIN-EN ISO PA 6 GFR 30 RUKOJEŤ: Polyamid s 30% skelného vlákna podle DIN-EN ISO PA 6 GFR 30 MECHA- NISMUS: Tlakově litý zinek (Zamak) DIN-EN 1774-ZnAl4Cu1 JAZÝČEK: Ocel KÓD SÉRIE VLOŽKA JAZÝČEK POVRCHOVÁ ÚPRAVA MATERIÁL POVRCHOVÁ ÚPRAVA MATERIÁL SPECIFIKACE DD Kr y tka proti prachu z nerezavějící oceli (stejné klíče) 40 Kr y tka proti prachu z nerezavějící oceli (rozdílné klíče) 32 Kompatibilní jazýčky a táhla viz str sales@essentracomponents.cz web 537

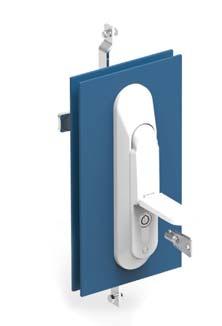

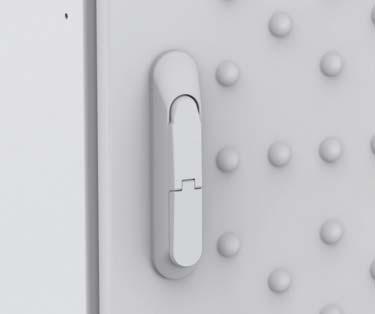

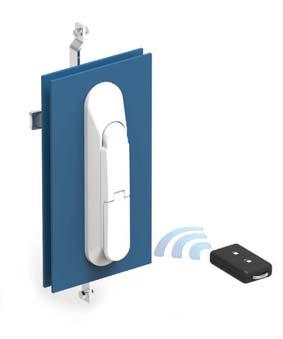

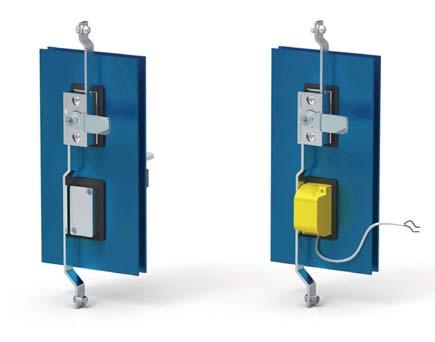

17 S VÝKLOPNOU RUKOJETÍ 3105 Vysoká úroveň zabezpečení POUŽITÍ: Datové rozvaděče (racky) Telekomunikace Automatické pokladny Bankomaty, platební terminály Rozvaděčové skříně Standardní použití Elektromechanická aplikace Kompatibilní se systémy kontroly přístupu Celokovová konstrukce Robustní a odolná konstrukce brání mechanickému poškození Zvýšená odolnost vůči korozi Vyhovuje normě DIN V ENV 1630: / test WK2 Dvojitý O-kroužek u kliky pro vyšší třídu ochrany (klasifikaci IP) K dispozici je také provedení s bezpečnostní vložkou Kry tka proti prachu pro vyšší třídu ochrany (kry tí IP) Standardní zadní kry t Zadní kry t s elektromechanickou jednotkou TĚLO: Tlakově litý zinek (Zamak) DIN-EN 1774-ZnAl4Cu1 TĚSNĚNÍ: Polyuretan KRYT: Tlakově litý zinek (Zamak) DIN-EN 1774-ZnAl4Cu1 Jednoduchá změna kry tu stačí k přepnutí ze standarního na elektromechanické provedení Princip funkce zámku: Kombinace elektronického a mechanického zabezpečení. Technické specifikace: Napětí: 48 V, stejnosměrné Proud: 500 ma Maximální provozní teplota: +150 C Dálkovým ovládáním, čtečkou karet apod. dojde k aktivaci zámku. Ten lze potom otevřít mechanicky klíčem. 538 tel

18 S VÝKLOPNOU RUKOJETÍ Kr y tka proti prachu Montážní otvor Aplikace sestavy Kompatibilní se systémy kontroly přístupu Celokovová konstrukce Robustní a odolná konstrukce brání mechanickému poškození Zvýšená odolnost vůči korozi Splňuje normu DIN V ENV 1630: / WK2 Dvojitý O-kroužek u kliky pro vyšší třídu ochrany (klasifikaci IP) K dispozici je také provedení s bezpečnostní vložkou Kry tka proti prachu pro vyšší třídu ochrany (kry tí IP) Bezpečnostní vložka Vnitřní plech Vnější plech Vnitřní plech VARIANTA Vnější plech V Vnitřní plech 1 Vnější plech 3 TĚLO: Tlakově litý zinek (Zamak) DIN-EN 1774-ZnAl4Cu1 MECHA- NISMUS: Tlakově litý zinek (Zamak) DIN-EN 1774-ZnAl4Cu1 TĚSNĚNÍ: Polyuretan KRYT: Tlakově litý zinek (Zamak) DIN-EN 1774-ZnAl4Cu1 V RUKOJEŤ TĚLO D D C C BEZPEČNOSTNÍ VLOŽKA Vložka z tlakově litého zinku (Zamaku) KÓD SÉRIE VARIANTA VLOŽKA JAZÝČEK POVRCHOVÁ ÚPRAVA MATERIÁL POVRCHOVÁ ÚPRAVA MATERIÁL Stejné klíče Rozdílné klíče sales@essentracomponents.cz web 539

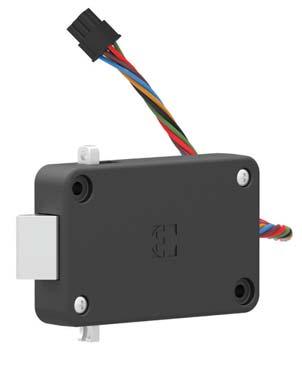

19 ELEKTRONICKÁ ZÁVORA 3341 Umožňuje zabouchnutí napájení 12 V DC Dvě možnosti přechodu na mechanické ovládání Automatické zamykání Interní mikrospínač Převodový motor řízený mikroprocesorem Kompatibilní se systémy kontroly přístupu TĚLO: Plast JAZÝČEK: Zamak 5 TECHNICKÉ SPECIFIKACE Délka kabelu : 180 mm Provozní napětí : 12 V Proud : Max. 500 ma Zdvih : 9 mm PIN 6 hnědá PIN 4 čer vená PIN 2 zelená PIN 5 modrá PIN 3 oranžová PIN 1 černá Pin Barva PIN 1 Černá Uzemnění PIN 2 Zelená 12 V, stejnosměrné PIN 3 Oranžová Signál PIN 4 Čer vená Mikrospínač COM PIN 5 Modrá Mikrospínač NO PIN 6 Hnědá N/A Dvě možnosti přechodu na mechanické ovládání 540 tel

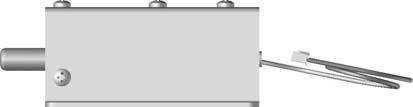

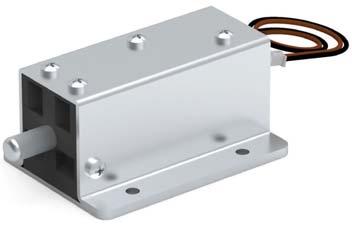

20 3311 ELEKTROMAGNETICKÝ ZÁMEK Zdvih Kompatibilní se systémy kontroly přístupu Při použití speciální zarážky umožňuje zabouchnutí Možnost změny na mechanické ovládání Automatické zamykání DC solenoid Solenoid nemá žádnou polaritu Odpor solenoidu se mění s aplikovaným napětím, Solenoid se zahřívá (přibližně na teplotu 80 C), pokud je pod napětím, je třeba provést preventivní opatření proti popáleninám Zarážka Kód: TĚLO: ČEP: ZARÁŽKA: Ocel Ocel Delrin Možnost mechanického ovládání s bezpečnostní vložkou 3311 ELEKTROMAGNETICKÝ ZÁMEK TECHNICKÉ SPECIFIKACE Provozní napětí : 24 V DC Spotřeba proudu : 550 ma Spotřeba energie : 13.2 W Provozní teplota : 5 C / +40 C Délka kabelu : 30 cm Zdvih : 10 mm Prosím, kontaktujte naše obchodně-technické oddělení * V případě zájmu o AC solenoid * V případě odlišného napětí * V případě zájmu o jiné délky čepu Síla graf rázů při horizontální instalaci KÓD PRODUKTU 3311 V KÓD SÉRIE VARIANTA VARIANTA V Bez možnosti přechodu na mechanické ovládání 1 S možností přechodu na mechanické ovládání 2 sales@essentracomponents.cz web 541

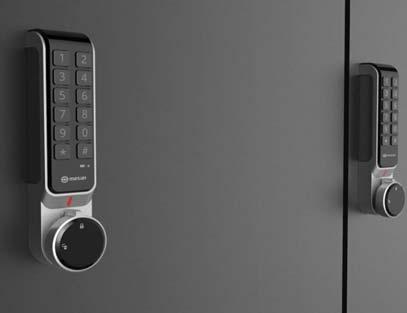

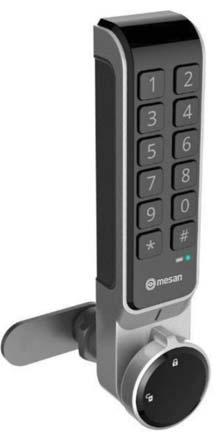

21 NA SKŘÍŇ 3204 Novinka Klávesnice Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Skříně v šatnách, saunách, lázních, tělocvičnách, kancelářích, školách apod. Technické specifikace Provozní napětí: 3x1.5 V = 4.5 V Baterie: 3 x AAA alkalické baterie Životnost baterie: Přibl. 1,5 roku (při 10 použitích denně) Možnosti hesla: 4 12 číslic Provozní teplota: od 20 C do +70 C Provozní vlhkost: 0 ~ 90 % relativní vlhkosti Lze otevřít pomocí hesla, tj. bez karty nebo klíče Atraktivní design ideální do kancelářských prostor Podpora více uživatelů Napájení pomocí konektoru mikro USB Indikátor vybité baterie Pro běžné použití i speciální aplikace Jednoduchá montáž Snadné použití Vyšší úroveň zabezpečení Alarm proti vloupání Možnost nastavení melodie LED indikátory s atraktivním designem TĚLO: Hliník RUKOJEŤ: Hliník OVL ÁDACÍ PANEL: Plast JAZÝČEK: Ocel Klávesnice Indikátor baterie Indikátor stavu Jazýček Rukojeť Čtečka bezkontaktních karet Vyměňte baterie Mikro USB vstup s kr y tkou Uvolněte šroub Mírně povolte matici Podle potřeby otáčejte zámkem Vyměňte 3 baterie Kompatibilní jazýčky viz str. 175 (typ 1) 542 tel

22 Čtečka karet RFID Novinka 3205 NA SKŘÍŇ Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Skříně v šatnách saunách, lázních, tělocvičnách, kancelářích, školách atd. Technické specifikace Provozní napětí: 3x1.5 V = 4.5 V Baterie: 3 x AAA alkalické baterie Životnost baterie: Přibl. 1,5 roku (při 10 použitích denně) Typ karty: RFID MHz MIFARE podle standardu ISO14443A Provozní teplota: od 20 C do +70 C Provozní vlhkost: 0 ~ 90 % relativní vlhkosti Karta RFID Šroub (M4) Objednávejte samostatně S potiskem: ( ) Bez potisku: ( ) Šroub (M4) Podložka Jazýček Náby tková dvířka Matice Vnější rozměr y Možnost otevřít bez klíče pomocí karty RFID Atraktivní design ideální do kancelářských prostor Podpora více uživatelů Napájení pomocí konektoru mikro USB Indikátor vybité baterie Pro běžné použití i speciální aplikace Jednoduchá montáž Snadné použití Vyšší úroveň zabezpečení Alarm proti vloupání Možnost nastavení melodie LED indikátory s atraktivním designem Montážní otvor TĚLO: Hliník RUKOJEŤ: Hliník OVL ÁDACÍ PANEL: Plast JAZÝČEK: Ocel KÓD PRODUKTU P C C KÓD SÉRIE PROVEDENÍ JAZÝČEK PROVEDENÍ P Vodorovné 1 Svislé 2 Kompatibilní jazýčky viz str. 175 (typ 1) sales@essentracomponents.cz web 543

23 NA SKŘÍŇ 3211 Novinka Ovládací panel Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Skříně v šatnách, saunách, lázních, tělocvičnách, kancelářích, školách apod. Technické specifikace Lze otevřít pomocí hesla, tj. bez karty nebo klíče Atraktivní design ideální do kancelářských prostor V případě zapomenutí hesla je možné použít dálkové ovládání a flashdisk pro resetování hesla Napájení pomocí konektoru mikro USB Indikátor vybité baterie Pro běžné použití i speciální aplikace Automatický alarm, který je aktivován, je-li čtyřikrát za sebou zadáno nesprávné heslo. Zámek bude navíc po dobu 60 sekund mimo provoz Můžete vytvořit falešné heslo / PIN proti krádeži Jednoduchá montáž Snadné použití Vyšší úroveň zabezpečení Možnost nastavení melodie LED indikátory s atraktivním designem Provozní napětí: 2x1.5 V = 3 V Baterie: 2 x AAA alkalické baterie Životnost baterie: Přibl. 1,5 roku (při 10 použitích denně) Možnosti hesla: 1 15 číslic Provozní teplota: od 20 C do +70 C Provozní vlhkost: 0 ~ 90 % relativní vlhkosti TĚLO: RUKOJEŤ: JAZÝČEK: Hliník Hliník Ocel Uložení baterií Ovládací panel Montážní otvor Úchop Jazýček Vstup nouzového napájení KÓD PRODUKTU Kompatibilní jazýčky viz str. 175 (typ 1) 3211 KÓD SÉRIE C C JAZÝČEK 544 tel

24 Ovládací panel Novinka 3212 NA SKŘÍŇ Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Skříně v šatnách saunách, lázních, tělocvičnách, kancelářích, školách atd. Technické specifikace Provozní napětí: 3 V Baterie: Baterie Cr2032 Životnost baterie: Přibl. 1,5 roku (při 10 použitích denně) Možnosti hesla: 1 15 číslic Provozní teplota: od 20 C do +70 C Provozní vlhkost: 0 ~ 90 % relativní vlhkosti Montážní otvor Lze otevřít pomocí hesla, tj. bez karty nebo klíče Atraktivní design ideální do kancelářských prostor V případě zapomenutí hesla je možné použít dálkové ovládání a flash disk pro resetování hesla Napájení pomocí konektoru mikro USB Indikátor vybité baterie Pro běžné použití i speciální aplikace Automatický alarm, který je aktivován, je-li čtyřikrát za sebou zadáno nesprávné heslo. Zámek bude navíc po dobu 60 sekund mimo provoz Pro případ krádeže můžete vytvořit falešné heslo Jednoduchá montáž Snadné použití Vyšší úroveň zabezpečení Možnost nastavení melodie LED indikátory s atraktivním designem Uložení baterií TĚLO: RUKOJEŤ: JAZÝČEK: Hliník Hliník Ocel Ovládací panel Úchop Jazýček KÓD PRODUKTU 3212 KÓD SÉRIE C C JAZÝČEK Kompatibilní jazýčky viz str. 175 (typ 1) sales@essentracomponents.cz web 545

25 NA SKŘÍŇ 3213 Novinka Ovládací panel Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Skříně v šatnách, saunách, lázních, tělocvičnách, kancelářích, školách apod. Lze otevřít pomocí hesla, tj. bez karty nebo klíče Atraktivní design ideální do kancelářských prostor V případě zapomenutí hesla je možné použít dálkové ovládání a flash disk pro resetování hesla Napájení pomocí konektoru mikro USB Indikátor vybité baterie Pro běžné použití i speciální aplikace Automatický alarm, který je aktivován, je-li čtyřikrát za sebou zadáno nesprávné heslo. Zámek bude navíc po dobu 60 sekund mimo provoz Můžete vy tvořit falešné heslo / PIN proti krádeži Jednoduchá montáž Snadné použití Vyšší úroveň zabezpečení Možnost nastavení melodie LED indikátory s atraktivním designem Technické specifikace Provozní napětí: 3 V Baterie: Baterie Cr2032 Životnost baterie: Přibl. 1,5 roku (při 10 použitích denně) Možnosti hesla: 1 15 číslic Provozní teplota: od 20 C do +70 C Provozní vlhkost: 0 ~ 90 % relativní vlhkosti Montážní otvor TĚLO: JAZÝČEK: Hliník Ocel Uložení baterií Ovládací panel Vstup nouzového napájení Jazýček KÓD PRODUKTU 3213 C C Kompatibilní jazýčky viz str. 175 (typ 1) KÓD SÉRIE JAZÝČEK 546 tel

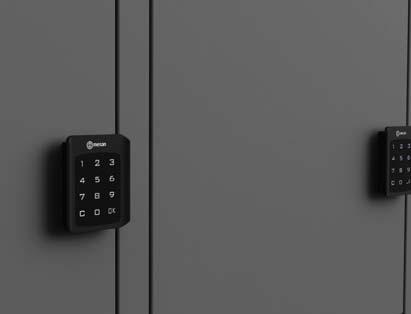

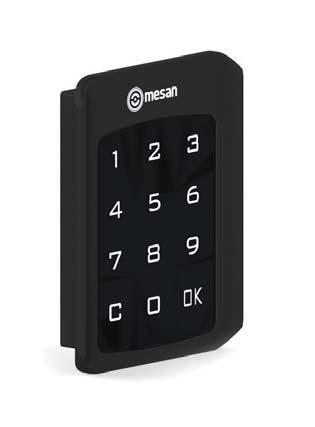

26 Ovládací panel Novinka 3214 NA SKŘÍŇ Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Skříně v šatnách saunách, lázních, tělocvičnách, kancelářích, školách atd. Technické specifikace Provozní napětí: 3x1.5 V = 4.5 V Baterie: 3 x AAA alkalické baterie Životnost baterie: Přibl. 1,5 roku (při 10 použitích denně) Možnosti hesla: 1 15 číslic Provozní teplota: od 20 C do +70 C Provozní vlhkost: 0 ~ 90 % relativní vlhkosti Lze otevřít pomocí hesla, tj. bez karty nebo klíče Atraktivní design ideální do kancelářských prostor V případě zapomenutí hesla je možné použít dálkové ovládání a flash disk pro resetování hesla Napájení pomocí konektoru mikro USB Indikátor vybité baterie Pro běžné použití i speciální aplikace Automatický alarm, který je aktivován, je-li čtyřikrát za sebou zadáno nesprávné heslo. Zámek bude navíc po dobu 60 sekund mimo provoz Můžete vytvořit falešné heslo / PIN proti krádeži Jednoduchá montáž Snadné použití Vyšší úroveň zabezpečení Možnost nastavení melodie LED indikátory s atraktivním designem TĚLO: JAZÝČEK: Plast Ocel sales@essentracomponents.cz web 547

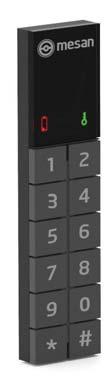

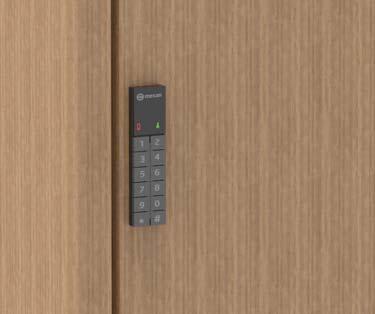

27 NA SKŘÍŇ 3202 Klávesnice Svislé Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Skříně v šatnách, saunách, lázních, tělocvičnách, kancelářích, školách apod. Vodorovné Technické specifikace Provozní napětí: 3x1.5 V = 4.5 V Baterie: 3 x AA alkalické baterie Životnost baterie: Přibl. 1,5 roku (při 10 použitích denně) Možnosti hesla: 4 12 číslic Provozní teplota: 15 ~ 55 C Provozní vlhkost: 0 ~ 90 % relativní vlhkosti Lze otevřít pomocí hesla, tj. bez karty nebo klíče Atraktivní design ideální do kancelářských prostor Podpora více uživatelů Nouzový napájecí mikro USB vstup za posuvným kry tem Indikátor vybité baterie Pro běžné použití i speciální aplikace Jednoduchá montáž Snadné použití Vyšší úroveň zabezpečení Alarm proti vloupání Možnost nastavení melodie LED indikátory s atraktivním designem Když dochází baterie, posuňte kry t a zámek lze otevřít pomocí mikro USB konektoru. Mikro USB konektor TĚLO: Plast TĚLO ZÁPADKY: Plast TĚSNĚNÍ: Pryž JAZÝČEK: Ocel Posuvný kr y t Vstup nouzového napájení Tělo západky Dřevěné dveře Panel zámku DT TLOUŠŤKA DVEŘÍ Min. Max. 11 mm 27 mm Kr y tka Tělo západky Dřevěné dveře Těsnění Panel zámku V případě zájmu o provedení pro jinou tloušťku dveří se, prosím, obraťte na naše obchodně-technické oddělení. 548 tel

28 Čtečka karet RFID 3203 NA SKŘÍŇ Elektronická řešení pro vyšší úroveň zabezpečení Svislé POUŽITÍ: Skříně v šatnách, saunách, lázních, tělocvičnách, kancelářích, školách apod. Technické specifikace Provozní napětí: 3x1.5 V = 4.5 V Baterie: 3 x AA alkalické baterie Životnost baterie: Přibl. 1,5 roku (při 10 použitích denně) Typ karty: RFID MHz MIFARE podle standardu ISO14443A Provozní teplota: od 15 C do +55 C Provozní vlhkost: 0 ~ 90 % relativní vlhkosti Vodorovné Karta RFID Vnější rozměr y Panel zámku Tělo západky Objednávejte samostatně S potiskem: ( ) Bez potisku: ( ) Zarážka KÓD PRODUKTU P KÓD SÉRIE PROVEDENÍ Poznámka: Pokyny k použití, montáži atd. Více informací je k dispozici v návodu dodávaném společně se zámkem. PROVEDENÍ P Vodorovné 1 Svislé 2 Možnost otevřít bez klíče pomocí karty RFID Elegantní provedení vhodné do kancelářských prostor Podpora více uživatelů Nouzový napájecí mikro USB vstup za posuvným kry tem Indikátor vybité baterie Pro běžné použití i speciální aplikace Jednoduchá montáž Snadné použití Bezpečnostní Alarm proti vloupání Možnost nastavení melodie LED indikátory s atraktivním designem TĚLO: PANEL ZÁMKU: TĚSNĚNÍ: JAZÝČEK: Plast Plast Pryž Ocel sales@essentracomponents.cz web 549

29 NA SKŘÍŇ 3201 Klávesnice Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Skříně v šatnách, saunách, lázních, tělocvičnách, kancelářích, školách apod. Technické specifikace Vstupní heslo pro otevření dveří; karta nebo klíč nejsou zapotřebí Dva typy: Veřejné s dočasným heslem Soukromé s tr valým heslem Dvě úrovně: hlavní kód a uživatelský kód Upozornění na nízký stav baterie Nouzové otevření: pokud nemá baterie dostatek energie, lze použít externí napájení přes konektor v zámku Číselné heslo: >= 4, <= 10 Napájení: 4 ks AAA alkalických baterií Statický proud: < 10uA Dynamický proud: < 220mA Napájení alarmu: < 4.7V Kapacita paměti: 4160 bitů Provozní teplota: od 25 C do +65 C Skladovací teplota: od 25 C do +85 C Doba skladování: > 10 let Změna: krát Provozní vlhkost: 5 ~ 95 % relativní vlhkosti (nekondenzující) PANEL ZÁMKU: Tlakově litý zinek (Zamak) KLÍČ: Plast TĚLO ZÁMKU: Plast JAZÝČEK: Tlakově litý zinek (Zamak) Panel zámku Spojovací kabel Tělo zámku Kr y t baterie Panel zámku Tělo zámku Poznámka: Pokyny k použití, montáži atd. Více informací je k dispozici v návodu dodávaném společně se zámkem. Jazýček zámku Dveře Šroub M3x20 Samořezný šroub 3x20 Konektor pro externí napájení Externí zdroj napájení, kód produktu: (objednává se samostatně) 550 tel

30 Zámek na dálkové ovládání 3301 NA SKŘÍŇ Elektronická řešení pro vyšší úroveň zabezpečení POUŽITÍ: Chladničky Ledničky Přístupové panely Skříně Technické specifikace Hlavní jednotka Vstupní napětí: 12 V - 18 V AC Výstupní proud: 650 ma x2 Rádiová frekvence: MHz Provozní teplota: od 25 C do +70 C Ovládání: Mikroprocesor Délka kabelu: 70 cm Typ hlásiče: bzučák Identifikace: Hlavní dálkové ovládání Zabezpečení zámku: Kontrola Zdvih Dálkové ovládání: Rádiová frekvence: MHz Klíče: 2 (otevřeno /zavřeno) Baterie: 27A Dosah dálkového ovládání: až 50 m (při ideálních podmínkách) Hlavní dálkové ovládání Rádiová frekvence: MHz Klíče: 2 (stejná funkce) Baterie: 27A Funkce: Identifikace nového dálkového ovládání Zámek lze otevřít mechanicky kouskem tenkého kovu Řízeno mikroprocesorem Precovní napětí 220 V AC (se speciálním transformátorem) Odemykání a zamykání na dálkové ovládání Bzučák Drážka pro manuální otevření pro případ výpadku napájení Identifikace nového dálkového ovládání hlavním dálkovým ovládáním Jedním dálkovým ovládáním lze ovládat více než jeden zámek a naopak Jeden zámek lze ovládat více než jedním dálkovým ovládáním Zdvih: 8 mm TĚLO: Plast ČEP: Ocel ZARÁŽKA: Delrin Aplikace více směry Zarážka Drážka pro manuální otevření Zarážka sales@essentracomponents.cz web 551
