Pokročilé vyhodnocování mikrotvrdosti programem MICRONESS

Transkript

1 Pokročilé vyhodnocování mikrotvrdosti programem MICRONESS Jan Široký Energocentrum Plus s.r.o. Vyhodnocovací systém Microness Pro automatické vyhodnocení vtisků (Vickers, Knoop) Možnost instalace na téměř každý tvrdoměr (upgrade starého tvrdoměru) Velmi snadné a pohodlné ovládání Archivace dat Seminář

2 Microness Jednoduché a intuitivní ovládání Ovládání vychází z praktických zkušeností uživatelů Důraz na minimalizaci času provádění zkoušky Využití moderních programovacích prostředků Robustní algoritmus automatického vyhodnocování vtisku Komplexní vyhodnocení tvaru vtisku Vyhodnocuje i hůře upravené vzorky Zkouška dle Vickerse i Knoopa Originální Český produkt Dlouhodobá aktivní podpora stabilního vývojového týmu Možné zakázkové úpravy a rozšíření programu Seminář Hlavní okno programu - Profil Seminář

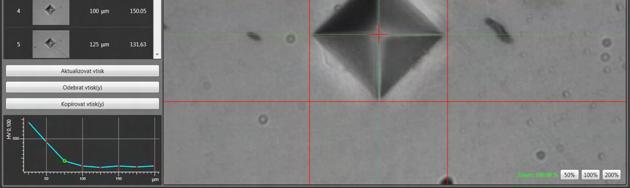

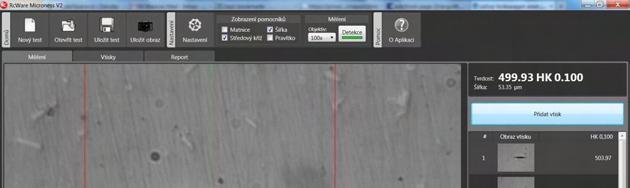

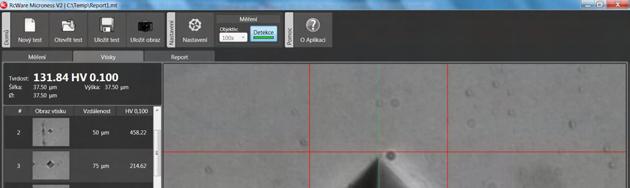

3 Hlavní okno programu - Statistika Seminář Hlavní okno programu - Vtisky Seminář

4 Hlavní okno programu - Report Seminář Nový test Možnost převzetí nastavení z již provedeného testu Včetně vyplnění položek v reportu Seminář

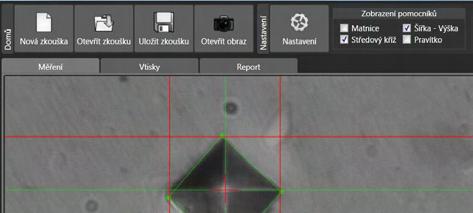

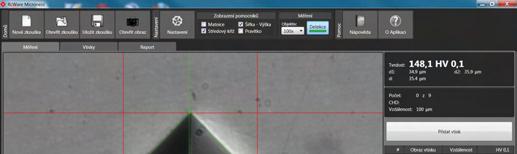

5 Nový test - měření profilu Měření CHD Volitelně kontrola dodržení minimální a maximální hloubky Definice vzdáleností vtisků Předdefinovaný krok Fixně zadané tabulkou Obsluha musí dodržet předepsaný průběh zkoušky Seminář Šablony Dvojklikem na ikoně se rovnou spouští předdefinované měření Seminář

6 Pravítko Odměření libovolné vzdálenosti v obraze Vzdálenost od okraje visku Kontrola dodržení minimální vzdálenosti mezi vtisky Seminář Kopírování dat do schánky Možnost exportu dat například do MS Excel Seminář

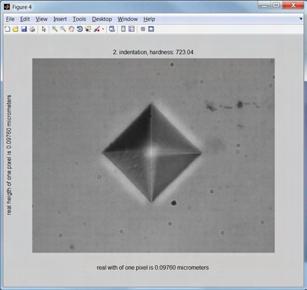

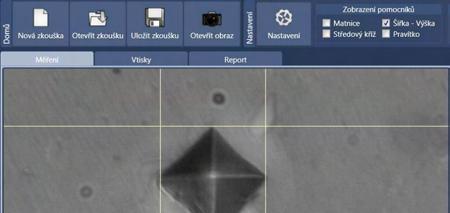

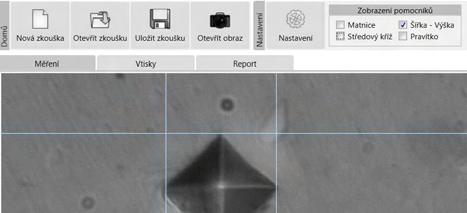

7 Matlab interface Provedené zkoušky je možné otevřít v Matlabu Načtení změřených hodnot, snímků, kalibračních konstant, Seminář Barevná schémata Seminář

8 Další vlastnosti programu Ukládání a načítání provedených zkoušek Včetně snímků vtisků Možnost ověření výsledků a opětovné vygenerování reportu Česká i anglická verze programu Možnost překladu do dalších jazyků Podpora kompletní řady kamer ueye USB, GigE nebo FireWire rozhraní Automatické i manuální nastavení expozice Podvzorkování, výřez z obrazu Horizontální i vertikální překlopení obrazu Ochrana nastavení heslem Volně nastavitelná škála zatížení a objektivů Seminář Automatické vyhodnocování Vyloučení lidského faktoru Reprodukovatelnost měření Rychlejší a přesnější vyhodnocení V řádu desetin vteřiny Komplexní pohled na vtisk Robustní vůči useknutým rohům Robustní vůči lokálním nečistotám Kontrola dodržení předepsaných norem Seminář

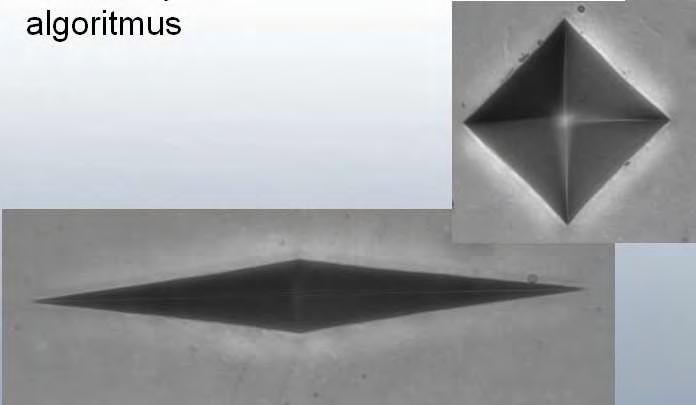

9 Ideální podmínky Jasně odlišitelný vtisk a pozadí Žádné nečistoty Přímočarý detekční algoritmus Seminář Reálné podmínky Vtisk s nečistotami Poškrábání okolí vtisku Poškození zasahující do vtisku Seminář

10 Automatické vyhodnocování Filtrace pomocí hranového detektoru Hledání nejlepší shody dle geometrického popisu indentoru Hrúz Marek and Široký Jan and Maňas David : Knoop hardness measurement using computer vision.. Proceedings of the 21st International DAAAM Symposium "Intelligent Manufacturing & Automation: Focus on Interdisciplinary Solutions", vol. 21, p , Vienna, Zadar, Croatia, Seminář Ukázky detekce - Vickers Seminář

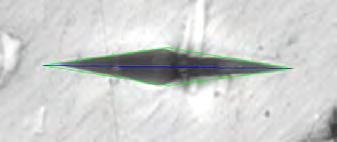

11 Ukázky detekce - Knoop Seminář Vývojový tým Microness je vyvíjen firmou Energocentrum Plus, s.r.o. Stabilní vývojový tým - 10 programátorů Specializace na podporu aplikovaného výzkumu ČVUT (FEL, FS) UTB (FT) ETH Zurich KU Leuven Zkušenosti s automatizací zkušebních strojů pro mechanické zkoušky materiálů Dodávka integrovaného systému pro vyhodnocování tahových a ohybových zkoušek a měření tvrdosti pro Řetězárna a.s. Předešlá verze systému Microness Seminář

12 Grant MPO v programu TIP Vývoj systému pro vyhodnocování zkoušek tvrdosti s důrazem na výzkum nových možností analýz materiálových vlastností polymerů a uplatnění výsledků na trhu Cíle projektu Zdokonalení programu Microness, zejména detekčního algoritmu Podpora výzkumu měření tvrdosti polymerů Řešitelé TSI System s.r.o. Energocentrum Plus, s.r.o. Univerzita Tomáše Bati ve Zlíně , rozpočet 8 mil. Kč Seminář Modul Polymer Jeden z výsledků projektu TIP Pro účely výzkumu polymerů byl vyvinut zcela specifický odměřovací nástroj pro měření relaxace polymerů v čase Totální flexibilita při realizaci uživatelských požadavků Seminář

13 Kontakt TSI System s.r.o. Mariánské nám Brno Tel Fax info@tsisystem.cz Projekt je realizován za finanční podpory z prostředků státního rozpočtu prostřednictvím Ministerstva průmyslu a obchodu Seminář
