1 vyrobeno technologií GREEN LAMBDA

2 Společnost Synthos S.A. vznikla spojením společnosti Firma Chemiczna Dwory S.A. a Kaučuk a.s. Současný název firmy SYNTHOS (zaveden v roce 2007) tvoří spojení dvou slov řeckého původu: synthesis (sloučeni) a orthos (správný). Název odráží poslání společnosti, které spočívá ve výrobě chemických produktů a jejich dodávek zákazníkům za účelem dalšího zpracování, čímž přispívá rovněž k rozvoji činnosti každého svého zákazníka. Název také navazuje na podstatu činnosti firmy v oblasti chemické syntézy. Po převzetí výrobce INEOS Styrenics v srpnu 2016 spravuje SYNTHOS S.A. nyní sedm výrobních závodů. Činnost SYNTHOS S.A. se zaměřuje na tři hlavní skupiny výrobků: syntetické kaučuky a latex, styrenové hmoty a akrylátové a vinylové disperze. SYNTHOS S.A. je jediným polským výrobcem syntetického kaučuku a polystyrenu a také největším výrobcem emulzního butadienstyrenového kaučuku (ESBR) v Evropě. Podstatou nového PRIME jsou dva základní předpoklady: zavést výrobek vyznačující se zvýšenými tepelně izolačními vlastnostmi a zároveň dodržet mimořádnou péči o životní prostředí během celého procesu výroby a následného užívání. Proto je Synthos XPS PRIME opatřen symbolem GREEN LAMBDA, který je vyjádřením snahy SYNTHOS S.A. nabízet inovační řešení ulehčující život bez negativních následků pro životní prostředí. Synthos XPS PRIME je moderní izolační výrobek vyvinutý s ohledem na ekologii. Jeho moderní formule vychází z bílé desky Synthos XPS, která je oceňovaná klienty v mnoha zemích. Synthos XPS PRIME vymezuje další standardy na trhu, díky zvýšeným tepelně izolačním vlastnostem a ohleduplnosti k životnímu prostředí. Charakteristický stříbřitý povrch desek Synthos XPS PRIME je výsledkem jedinečné technologie, díky níž má výrobek lepší technické vlastnosti. Díky dynamickému rozvoji v posledních letech se společnost stala konkurenceschopným podnikem, bezpečným a šetrným k životnímu prostředí, který dodává na trh nejmodernější výrobky vysoké kvality. SYNTHOS S.A. dbá na uspokojování potřeb odběratelů surovin, polotovarů a výrobků. Společnost klade velký důraz na kvalitu a efektivní obsluhu zákazníka, na inovativní charakter výrobků, cenovou atraktivitu, ekologickou bezpečnost používaných technologii a také na bezpečnost a hygienu práce. Toto úsilí je podepřeno zavedením certifikovaného integrovaného systému řízení jakosti, ochrany životního prostředí a bezpečnosti a ochrany zdraví při práci. Desky XPS PRIME zaručují: GREEN LAMBDA Synthos XPS PRIME zdůrazňuje ekologičnost výrobku, při jehož výrobě se nepoužívají škodlivé freony a proces lehčení desek je založen na bázi použití oxidu uhličitého. GREEN LAMBDA představuje vysokou úroveň tepelné izolace nabízené Synthos XPS PRIME. Snížená hodnota λ umožňuje snížit energetické ztráty a spotřebu izolačního materiálu v jednotlivých aplikacích. XPS desky je možné plnohodnotně recyklovat. dokonalé tepelně izolační vlastnosti, odolnost proti působení vlhka, vynikající pevnostní parametry, snadnou instalaci do stavebních konstrukcí.

3 POUŽITÍ Obvodová izolace Obvodová izolace tepelně izoluje budovu zvenčí v prostoru pod úrovní terénu a zároveň chrání vrstvu hydroizolace proti vodě a před mechanickým poškozením. Parametry desek Synthos XPS PRIME G umožňují jejich použití k izolaci obvodových stěn nad zemí i pod zemí v podmínkách přímého kontaktu se zemí a v místě výskytu spodních vod a to díky jejich velké odolnosti proti chemické korozi i střídavému zmrazování a rozmrazování. umožňují jejich použití k izolaci stěn sklepů, základových desek a stěn v podmínkách přímého kontaktu se zemí a v místě výskytu spodních vod. Obrácené střechy Izolace střech s obráceným pořadím vrstev, u nichž se tepelná izolace nachází na těsnící vrstvě, má řadu přednosti, zejména co se týče zajištění optimální teploty při izolaci proti vodě, dále její ochrany před poškozením a při zvýšení trvanlivosti celé střechy. Střechu s touto konstrukcí je možné pokrýt štěrkem nebo vrstvou zeleně, lze ji využít rovněž jako parkoviště nebo pochozí terasu. Izolace podlah Izolace vícevrstvé zdi Tepelná izolace silnic, železničních tratí a letišť Desky Synthos XPS PRIME S se díky své vnitřní konstrukci vyznačují vysokou pevností v tlaku a jsou vhodné zejména k tepelné izolaci podlah. K izolaci podlah vystavených vysokým zátěžím, jako jsou garáže pro těžká vozidla, sklady apod., se pak doporučuje použít desky Synthos XPS PRIME S 50 a XPS PRIME S 70. Použití Synthos XPS PRIME G mezi dvěma vrstvami zdi výrazně zvyšuje jejich termoizolační vlastnosti. Ty ve spojení se snadným zpracováním zajistí rychlou a snadnou montáž. Uložení desek do jedné spojité vrstvy minimalizuje vznik tepelných mostů. Díky specifickým vlastnostem desek Synthos XPS PRIME S spojeným s mechanickou pevností, odolností proti zamrzání a rozmrzání spolu s nepatrnou nasákavostí nacházejí tyto desky uplatnění při výstavbě silnic, mostů, železničních tratí a letišť.

4 POUŽITÍ Synthos XPS PRIME D Způsob použití Synthos XPS PRIME G25 G30 G50 G70 D30 S30 S50 S70 izolace obvodové stěny pod úrovní terénu izolace podlah izolace patek a základových desek izolace základových pasech a desek izolace klasických střech i střech s obráceným pořadím vrstev izolace dopravních cest a parkovišť Rostoucí požadavky na tepelnou izolaci u nových budov a zvyšující nároky na využívání nových technologií a konstrukčních řešení vyžadují též použití izolačních materiálů, které jsou charakterizovány vynikajícími koeficienty tepelné vodivosti. izolace silnic a železničních a tramvajových tratí izolace teras, lodžií a balkónů izolace hospodářských a zemědělských budov izolace míst s výskytem tepelných mostů zhotovení bednících prvků stavby izolace soklů a atiky izolace šikmých střech izolace šikmých střech izolace ostění a dveřních a okenních otvorů izolace železobetonových věnců a jiných částí staveb z litého betonu izolační desky s jádrem XPS Ve světle změn požadovaných hraničních hodnot součinitele prostupu tepla byli výrobci izolačních materiálů vystaveni nutnosti vyvinout nové technologie tak, aby bylo u nových materiálů dosaženo těchto hodnot. Synthos S.A. vyšel rovněž vstříc novým požadavkům trhu a od 1. března 2016 Synthos S.A. v Osvětimi nabízí svým zákazníkům inovativní produkt Synthos XPS PRIME D.To je další produkt z rodiny extrudovaných polystyrenůsynthos XPS PRIME charakterizovanývynikající tepelnou vodivostítepla λ=0,029 W/(m K) stavební panely s jádrem XPS Tento doklad má informační charakter. Informace obsažené v tomto listě odpovídají našim současným znalostem a zkušenostem. Výrobek je nutno přepravovat, skladovat a používat dle platných předpisů a příslušných pravidel hygieny práce. PEVNOST V TLAKU UKONČENÍ HRAN L překládané I jednoduché N perodrážka Typ desky hladký povrch strukturovaný povrch vafle Více informací naleznete na webových stránkách osvětimského výrobce Tam najdete rovněž informace o distributorech produktech Synthos XPS, stejně jako prohlášení o vlastnostech materiálů pro projektanta a technické informace pro konkrétní aplikaci. Uvedené výpočty a výběr tloušťky teplené izolace jsou orientační a slouží pouze jako příklad.

5 CHARAKTERISTIKA Vlastnosti Jednotka Synthos XPS PRIME S30 S50 S70 D30 Vlastnosti Jednotka Synthos XPS PRIME G25 G30 G50 G70 ** Ukončení hran Ukončení hran Povrch hladký / vroubkovaný hladký hladký hladký Povrch hladký / vroubkovaný hladký / vroubkovaný hladký hladký Formát * mm 1250 x x x x 600 Formát * mm 1250 x x x x 600 Součinitel prostupu tepla (10 o C) λd = 40mm = 50mm = 60mm = 70mm = 80mm = 100mm = 120mm = 140mm = 150mm = 160mm Tepelný odpor R = 40mm = 50mm = 60mm = 70mm = 80mm = 100mm = 120mm = 140mm = 150mm = 160mm Namáhání tlakem při relativní deformaci 10% Nasákavost při dlouhodobém ponoření Rozsah teplot použití Tloušťka desky W/(m K) (m 2 K)/W 0,032 0,032 0,032 0,035 0,035 0,035 1,15 1,45 1,75 2,00 2,25 2,85 3,40 3,85 4,15 4,40 0,033 0,033 1,10 1,50 1,65 2,25 2,85 3,50 0,033 1,10 1,35 1,65 2,25 2,85 0,029 1,65 kpa % 0,25 0,15 0,15 0,15 C 60 / / / / +70 mm 40, 50, 60, 70, 80, 100, 120, 140, 150, , 50, 60, 80, 100, , 50, 60, 80, Součinitel prostupu tepla (10 o C) λd = 20mm = 30mm = 40mm = 50mm = 60mm = 80mm = 100mm = 120mm Tepelný odpor R = 20mm = 30mm = 40mm = 50mm = 60mm = 80mm = 100mm = 120mm Namáhání tlakem při relativní deformaci 10% Nasákavost při dlouhodobém ponoření Rozsah teplot použití W/(m K) (m 2 K)/W 0,032 0,033 0,60 0,90 Tloušťka desky mm 20, 30 0,032 0,032 0,032 0,035 0,036 1,25 1,55 1,85 2,35 2,85 3,30 0,033 0,035 0,036 1,20 1,45 1,75 2,35 2,85 3,30 0,033 0,035 1,20 1,45 1,75 2,35 2,85 kpa % 0,25 0,15 0,15 0,15 C 60 / / / / , 50, 60, 80, 100, , 50, 60, 80, 100, , 50, 60, 80, 100 * speciální objednávky pro délku 3000 mm pro specifické aplikace. * speciální objednávky pro délku 3000 mm pro specifické aplikace. ** dodávky pouze na zakázku po předchozí domluvě.

6 FYZIKA STAVEB IZOLACE SPODNÍ STAVBY Tepelné ztráty jsou způsobované tokem tepla z vnitřní, ohřívané místnosti budovy dělícími stěnami do vnějšího tepelného prostředí, jakým může být vzduch anebo půda. Parametrem určujícím tepelně izolační schopnost stavební konstrukce je tzv. součinitel prostupu tepla U [W/m 2 K]. V České republice je nutné dodržet požadavky národní normy ČSN , která se zabývá právě problematikou zateplení stavebních konstrukcí. V části 2, z roku 2007 jsou definovány normové hodnoty součinitele prostupu tepla U N,2,0 které jsou závazné. Pro běžné použití s převažující vnitřní navrhovanou teplotou 1824 C jsou závazné tyto hodnoty: Typ stěny Vnější stěny (které jsou v kontaktu s okolním vzduchem, bez ohledu na typ stěny) Výše uvedené hodnoty U N,20 se týkají obytných i kancelářských budov, novostaveb i rekonstrukcí. Jsou to požadavky na minimální zateplení. Pro energeticky úsporné objekty jsou hodnoty mnohem přísnější. Vždy by mělo platit pravidlo, že naše konstrukce vyhoví požadavku normy: U U N,20 Při výpočtu součinitele prostupu tepla konstrukcí je potřeba započítat tepelné odpory jednotlivých vrstev konstrukcí R [m 2 K/W], odpory konstrukce k přestupům tepla z různého prostředí (vzduch x pevná konstrukce) a samozřejmě také tepelné mosty. kde: d W/m K R D = d/ tloušťka produktu v m deklarovaný součinitel tepelné vodivosti Součinitel prostupu tepla U (max) [W/m 2 K] ,25 0,23 0,20 Střechy a stropy nad nevytápěnými prostorami nebo nad podjezdy 0,20 0,18 0,15 Stropy nad nevytápěnými podlažími podzemními a nad uzavřenými podlahovými prostorami 0,25 0,25 0,25 Podlahy na zemi 0,30 0,30 0,30 Jestliže známe hodnoty tepelných odporů jednotlivých konstrukčních vrstev stěny anebo podlahy, můžeme vypočítat celkový tepelný odpor konstrukce RT: R T = + R 1 + R R se kde: tepelný odpor z interiéru (vnitřní strany) pro stěny = 0,13 m 2 K/W, pro podlahy = 0,17 m 2 K/W R 1, R 2, tepelné odpory jednotlivých konstrukčních vrstev (beton, extrudovaný polystyren apod.) R se telepný odpor z exteriéru (vnější strany) pro zeminu odpovídá R se = 0,00 m 2 K/W, pro vzduch R se = 0,04 m 2 K/W Součinitel prostupu tepla konstrukcí U je velmi zjednodušeně obrácená hodnota součtu tepelných odporů: U = 1/R T (W/m 2 K) Pro podrobnější výpočet je nutné zohlednit i výskyt tepelných mostů v konstrukcích. Znalost součinitelů prostupu tepla U jednotlivých stavebních dělicích konstrukcí je nezbytná pro další energetické výpočty týkající se tepelných ztrát vzniklých únikem tepla konstrukcemi stěn anebo podlah budovy. Jsou nezbytné k určení energetické efektivnosti budovy.

7 IZOLACE SPODNÍ STAVBY Zóny tepelných ztrát do země Při projektování a stavbě energeticky úsporných domů musí existovat úzká spolupráce projektanta se specialistou stavební fyziky staveb. Každá projektovaná budova je umístěna v různých půdních podmínkách. K energeticky úsporným budovám se započítávají budovy s roční spotřebou tepla na vytápění v rozmezí 5070 kwh/m 2 ročně. V současné době novostavby v České republice spotřebovávají cca 100 kwh/m 2 ročně. t w vnitřní teplota t z vnější teplota t g teplota základu Q 1 tepelný tokv okrajové zóně ošířce s 1 Q 2 tepelný tok v centrální zóně o šířce s 2 t z Q1 Při navrhování tloušťky izolace podlahy nad zemí a základových zdí je nejvíce oblíbený výpočtový model tepelných ztrát Henrikssona z roku Ten představuje dvě zóny tepelných ztrát do země: Q 2 s1 t w Model ztrát do země dle Henrikssona okrajová oblast podél vnějších stěn o šířce s1. V této zóně je množství ztrát tepla Q 1 závislé na teplotě vzduchu, t z centrální zóny, kde teplota venkovního vzduchu neovlivňuje množství tepelné ztráty Q 2 s2 t g S ohledem na poměrně složité tepelné výpočty pro tento model přenosu tepla modelu s koeficienty U 1 (pro okrajové oblasti), a U 2 (pro centrální zónu)zůstaly hodnoty na stejné výši, pokud se uvažoval tepelný odpor podlahy pro šířku okrajové části S 1 rovné 0,75 Detaily konstrukčních řešení Termín izolace spodní stavby a základů označuje vrstvu tepelné izolace, uloženou na povrchu podzemních konstrukčních prvků budovy stěny anebo základové desky a podlahy se stykem se zemí. Izolační desky, které mají přímý kontakt z jedné strany se zemí a z druhé strany s prvkem základů, stěn anebo desek, jsou vystaveny různému druhu zatížení, pocházejícím od tlaku zeminy, srážkové vody, měnící se hladiny podzemní vody anebo jiných dynamických zatížení. Před provedením této izolace je nutné se důkladně seznámit s půdními a vodními podmínkami panujícími v okolí základů stavby. V závislosti na druhu zeminy m a pro šířku středu S 2 byla přijata polovina hodnoty šířky podlahy na zemi. Normy, které byly nedávno v platnost v Polsku,byla šířka S 1 okrajové oblasti stanovena s určitou mírou bezpečnosti na 1 m. Výpočet tloušťky izolace dle tohoto modelu má za následek, že v okrajové oblasti je požadovaná tloušťka izolace obvykle asi o 23 cm silnější než je požadovánove střední oblasti, což mělo za následek riziko prasknutí vrstvy betonové podlahy(roznášecí vrstvy) na rozhraní izolačních desek. Tepelné výpočty se provádí tedy i pro neizolované základy a při zcela odlišných hodnotách prostupu tepla U. (propustná zemina např. písky, štěrky anebo zeminy nepropustné pro vodu, např. morénové hlíny a jíly) a hladiny podzemních vod je nutné počítat i s odvodňovacím systémem, zvyšujícím životnost izolované dělící stěny při udržení tepelně izolačních vlastností desek XPS. Používané izolační materiály se proto musí vyznačovat vysokou pevností v tlaku a minimální nasákavostí. Takové vlastnosti mají desky Synthos XPS PRIME.

8 Detaily konstrukčních řešení Detaily konstrukčních řešení IZOLACE SPODNÍ STAVBY Izolace podzemní stěny 0,25 / 2017 U C 0,23 / 2021 U C 0,20 V níže uvedené tabulce jsou uvedeny hodnoty součinitele prostupu tepla U spolu s celkovým tepelným odporem R T pro podzemní stěny, v závislosti na tloušťce izolační desky Synthos XPS PRIME G 30. TEPELNÉ PARAMETRY ZÁKLADOVÉ STĚNY celkový tepelný odpor základové stěny = 0,13 m 2 K/W, R se = 0,00 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; 0,035 pro tl. 100mm; 0,036 pro tl. 120mm Synthos XPS PRIME G Synthos XPS PRIME G 30 tloušťka v mm ,62 2,25 2,73 3,32 3,90 4,38 4,66 4,95 0,61 0,44 0,37 0,30 0,26 0,23 0,21 0,20 Ve výše uvedeném řešení je důležité věnovat pozornost použití izolačního pásu z desek Synthos XPS PRIME G mezi betonovou stěnou základů a vodorovnou betonovou deskou (100 mm). V tomto případě se jedná o možný tepelný most na Detail zateplení podlahy a podzemní stěny ve styku se zemístyku betonových desek. Použití hydroizolace s polymerověbituminózním povlakem zabraňuje kontaktu betonových desek s podzemními vodami anebo infiltrujícími srážkovými vodami. Izolace základové desky 0,30 / 2017 U C 0,30 / 2021 U C 0,30 V níže uvedené tabulce jsou uvedeny hodnoty součinitele prostupu tepla U spolu s celkovým tepelným odporem R T pro základovou desku, v závislosti na tloušťce izolační desky Synthos XPS PRIME S 30. TEPELNÉ PARAMETRY PODLAHY NAD ZEMÍ celkový tepelný odpor základové stěny = 0,17 m 2 K/W, R se = 0,00 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Synthos XPS PRIME S 30 tloušťka v mm ,77 2,40 2,87 3,46 4,05 4,52 4,81 5,09 Synthos XPS PRIME G 30 Detail zateplení základové desky 0,56 0,42 0,35 0,29 0,25 0,22 0,21 0,20 Železobetonová základová deska Separační vrstva PE folie Vyztužený cementový potěr Synthos XPS PRIME G 30 Vyztužená cementová Chudý beton nebo pískový podsyp Rostlá zemina Detail zateplení základové desky Chudý beton Polymerově bituminózní hydroizolace Betonová deska tl. 100 mm Pískový podsyp tl. 200 mm! Detail zateplení podlahy a podzemní stěny ve styku se zemí Spojování izolačních desek Synthos XPS PRIME S na polodrážku zvyšuje těsnost spojů a omezuje možnost vzniku tepelného mostu.

9 Detaily konstrukčních řešení Detaily konstrukčních řešení IZOLACE SPODNÍ STAVBY Izolace soklu, obvodové stěny 0,25 / 2017 U C 0,23 / 2021 U C 0,20 V níže uvedené tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U spolu s celkovým tepelným odporem RT pro stěny základů, v závislosti na tloušťkách izolační desky Synthos XPS PRIME. TEPELNÉ PARAMETRY ZÁKLADOVÉ STĚNY celkový tepelný odpor základové stěny = 0,13 m 2 K/W, R se = 0,00 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; 0,035 pro tl. 100mm; 0,036 pro tl. 120mm Synthos XPS PRIME G Detail zateplení soklu stěny V zelené kolonce základů, jsou parametry podlahy doporučované na terénu firmou SYNTHOS S.A. Pro tepelnou izolaci soklů je možné použít desky Synthos XPS PRIME s hladkým povrchem (pod zemí), nebo desky Synthos XPS PRIME 30 s rýhovaným povrchem vafle, které se dají výborně omítat. Mají velmi vysokou pevnost a mechanickou odolnost Synthos XPS PRIME G 30 tloušťka v mm ,62 2,25 2,73 3,32 3,90 4,38 4,66 4,95 0,61 0,44 0,37 0,30 0,26 0,23 0,21 0,20 (např. proti úderům apod.) Tyto desky se také vyznačují velmi malou nasákavost, což je důležité při izolování stěn vystavených zemní vlhkosti. Výrobky Synthos XPS PRIME představují také výbornou tepelnou izolaci stěnového soklu v oblasti přízemí budovy a to snižuje možnost vytváření tepelných mostů v oblasti stěny suterénu budovy. Izolace vícevrstvé suterénní stěny 0,25 / 2017 U C 0,23 / 2021 U C 0,20 V níže uvedené tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U spolu s celkovým tepelným odporem RT pro strop nad nevytápěnou místností. TEPELNÉ PARAMETRY ZÁKLADOVÉ STĚNY celkový tepelný odpor základové stěny = 0,13 m 2 K/W, R se = 0,00 m 2 K/W Detaily zateplení soklu (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; 0,035 pro tl. 100mm; 0,036 pro tl. 120mm Synthos XPS PRIME G 30 Synthos XPS PRIME G 30 tloušťka v mm ,70 2,29 2,88 3,47 4,06 4,53 4,81 5,10 0,59 0,44 0,35 0,29 0,25 0,22 0,21 0,20 stěny základů a stropu nad nevytápěnou místností Folie PE Větrací dutina Vyztužená cementová Podezdívka z příčně děrované cihly Počáteční lišta Folie PE Vyztužená cementová Nasávací otvor Synthos XPS PRIME G 30 Synthos XPS PRIME G 30 1% Synthos XPS PRIME G 30 1% Hydroizolace Polymerověbituminózní hydroizolace Betonová deska tl. 100 mm Betonová stěna tl. 250 mm Železobetonová deska tl. 150 mm Pískový podsyp tl. 200 mm Betonová stěna tl. 250 mm Asfaltověkaučukový pás 3x vrstvený Detaily zateplení soklu stěny základů a stropu nad nevytápěnou místností Detail zateplení soklu stěny základů, podlahy na terénu

10 IZOLACE SPODNÍ STAVBY Doporučený technologický postup Montáž desek Synthos XPS PRIME Založte první desku na základovém pasu (případně zkoste spodní hranu). Montáž desek je přípustná buď ve vodorovné anebo svislé poloze podle projektové dokumentace. Než přistoupíte k ukládání izolace z desek Synthos XPS PRIME je nutné vykonat následující: Očistěte podklad odstraňte zbytky malty a vyčnívající nerovnosti. Otvory a nerovnosti větší než 5 mm zarovnejte betonovou hmotou (případně bitumenovou směsí nebo jemnozrnným tmelem) Proveďte zaoblení (úkosy) ve vnitřních rozích výplní z minerálních hmot. Proveďte základní nátěr vodou ředitelnými živičnými hmotami penetrace (bez rozpouštědel). Položte vlastní živičnou hmotu odpovídající hydroizolační nátěr připravený z vodouředitelné živičné hmoty (bez rozpouštědel). Desky lepte na podklad s přesahem o 1/2 délky desky. Desky se lepí na terče (68 ks). V případě působení aktivního tlaku podzemní vody, je nutné desky Synthos XPS PRIME S nalepit celým povrchem. Používejte disperzní živičné lepidlo anebo hmotu, ze které byla provedena hydroizolace. Okraje desek tlačte k sobě. Vrstvu tepelné izolace Synthos XPS PRIME S proveďte takovým způsobem, aby plynule přecházela do vnější izolace stěny. Zamezíte tak vzniku tepelných mostů. V nadzemní části soklu desky instalujeme desky Synthos XPS PRIME G, D, S v závislosti na konstrukci podkladu. Zasypte výkop základů a odpovídajícím způsobem ho zhutněte. Při instalaci desek se strukturovaným povrchem v oblasti soklu postupujeme obvyklou mokrou cestou. Pokud používáte Synthos XPS PRIME S hladkým povrchem, je třeba povrch předem zdrsnit (např. za použití speciálního struhadla).

11 fyzika staveb IZOLACE PODLAH A STROPŮ Tepelné ztráty jsou způsobované tokem tepla z vnitřní, ohřívané místnosti budovy dělícími stěnami do vnějšího tepelného prostředí, jakým může být vzduch anebo půda. Parametrem určujícím tepelně izolační schopnost stavební konstrukce je tzv. součinitel prostupu tepla U [W/m 2 K]. V České republice je nutné dodržet požadavky národní normy ČSN , která se zabývá právě problematikou zateplení stavebních konstrukcí. V části 2, z roku 2007 jsou definovány normové hodnoty součinitele prostupu tepla U N,20, které jsou závazné. Pro běžné použití s převažující vnitřní návrhovou teplotou C jsou závazné tyto hodnoty: Typ přechodu Vždy by mělo platit pravidlo, že naše konstrukce vyhoví požadavku normy: U U N,20 Při výpočtu součinitele prostupu tepla konstrukcí je potřeba započítat tepelné odpory jednotlivých vrstev konstrukcí R [m 2 K/W], odpory konstrukce k přestupům tepla z různého prostředí (vzduch x pevná konstrukce) a samozřejmě také tepelné mosty. Syntos XPS PRIME uvádí vždy deklarované hodnoty tepelných odporů na etiketě výrobku. Liší se podle tloušťky výrobků. Tepelné odpory lze také velmi jednoduše spočítat ze součinitelů tepelné vodivosti. U materiálu XPS je tato hodnota na rozdíl od běžných stavebních izolací, např. EPS, rovněž závislá na tloušťce desky. R D = d/ kde: d tloušťka produktu v m deklarovaný součinitel tepelné vodivosti W/m K Druh budovy Všechny druhy budov Teplotní podmínky Jestliže známe hodnoty tepelných odporů jednotlivých konstrukčních vrstev stěny anebo podlahy, můžeme vypočítat celkový tepelný odpor konstrukce R T : R T = + R 1 + R R se kde: tepelný odpor z interiéru (vnitřní strany) pro stěny = 0,13 m 2 K/W, pro podlahy = 0,17 m 2 K/W R 1, R 2, tepelné odpory jednotlivých konstrukčních vrstev (beton, extrudovaný polystyren apod.) R se tepelný odpor z exteriéru (vnější strany) pro zeminu odpovídá R se = 0,00 m 2 K/W, pro vzduch R se = 0,04 m 2 K/W Součinitel prostupu tepla konstrukcí U je velmi zjednodušeně obrácená hodnota součtu tepelných odporů: U = 1/R T (W/m 2 K) Součinitel prostupu tepla U (max) [W/m 2 K] ti 16 C 0,30 0,30 0,30 8 C ti 16 C 1,20 1,20 1,20 Δti < 8 C 1,50 1,50 1,50 Součinitel prostupu tepla U (max) [W/m 2 K] Obvodové stěny (v kontaktu s okolním vzduchem, bez ohledu na typ stěny) 0,25 0,23 0,20 Střechy, stropy nad nevytápěnými prostorami nebo nad podjezdem 0,20 0,18 0,15 Stropy nad nevytápěnými prostorami a nad uzavřenými podlahovými prostorami 0,25 0,25 0,25 Podlahy na zemi 0,30 0,30 0,30 Pro podrobnější výpočet je nutné zohlednit i výskyt tepelných mostů v konstrukcích. Znalost součinitelů prostupu tepla U jednotlivých stavebních dělicích konstrukcí je nezbytná pro další energetické výpočty, týkající se tepelných ztrát vzniklých únikem tepla konstrukcemi stěn anebo podlah budovy. Jsou nezbytné k určení energetické efektivnosti budovy. Izolace proti vlhkosti Při stavbě podlahy ve styku se zemí existuje reálná možnost výskytu půdní vlhkosti, která může pronikat do podlah. Proto musí být hydroizolační vrstva provedená s výjimečnou pečlivostí. Vylučuje možnost výskytu vlhkosti v horních vrstvách podlahy. Pokud je to možné, provádíme hydroizolaci podlah ze stejného materiálu, který používáme na hydroizolaci základů. Hydroizolace rozkládáme na povrchu připravené základové desky. Provádíme také hydroizolace svislé stěny základů. Důležité je provedení trvanlivého a těsného spojení na styku těchto dvou vrstev. Hydroizolace z lepenky provádíme ve dvou vrstvách. V případě použití folie, můžeme hydroizolaci provést v jedné vrstvě, pokud je hladina podzemních vod nízká. Následně pokládáme vrstvy tepelné izolace Synthos XPS PRIME, které mimo základní funkce tepelněizolační, chrání rovněž hydroizolaci před mechanickým poškozením. Na připravené desky Synthos XPS PRIME je nutné položit další vrstvu folie se zachováním 100 mm přesahu a s rozvinutím na stěnu minimálně do výšky mm.

12 Tepelná izolace v podlahách IZOLACE PODLAH A STROPŮ V dnešní době se čím dál větší pozornost věnuje řešení energeticky úsporným obalových konstrukcí budov. Řeší se obvodové stěny, střechy, základy, nesmí se zapomínat ani na konstrukce ve styku se zemí. Teplo uniká všemi směry. Omezení všech těchto tepelných ztrát je jedním z nejdůležitějších činitelů ovlivňujících celkovou energetickou efektivitu. Velkou roli v omezování tepelných ztrát hraje správné a efektivní zaizolování podlahových konstrukcí, které oddělují užitné prostory od chladnějšího prostředí venkovní vzduch, nebo zemina. V této publikaci se budeme zabývat izolací průmyslových a bytových podlah. KONSTRUKCE STROPU MUSÍ VŽDY SPLŇOVAT TYTO ZÁKLADNÍ FUNKCE: přenášení vlastní hmotnosti, užitného zatížení, někdy také i zatížení od dělicích stěn prostorové vyztužení budovy tepelná a akustická ochrana mezi jednotlivými podlažími. Všeobecné informace Stropy jsou vodorovnými konstrukcemi, dělícími jednotlivá podlaží budovy. Skládají se ze dvou základních částí: nosné konstrukce a systému podlahy. Dělí se podle druhu použité nosné konstrukce (beton, keramický strop s betonovou vrstvou, nebo dřevěný trámový strop) a dále potom podle požadavků na jeho funkci. Rozlišujeme stropy tepelně izolační, akustické, nebo jednoduché stropy, které mají pouze dělící funkci. Důležitým parametrem je také nosnost stropů a podlah. Tomu bychom měli přizpůsobit i návrh použití tepelné izolace. Izolační desky Synthos XPS PRIME lze použít i do prostorů s nejvyšším zatížením. IZOLAČNÍ MATERIÁL SYNTHOS XPS PRIME MÁ UPLATNĚNÍ ZEJMÉNA V TĚCHTO KONSTRUKCÍCH: Splnění těchto funkcí následně ovlivňuje i použití materiálů ve skladbě konstrukcí. Jsou to hlavně: dostatečná tuhost, dlouhá životnost, odolnost proti ohni, tepelné a akustické izolační schopnosti. Stropy musí být také pokud možno lehké a s co nejmenší tloušťkou. Nepoddajnost konstrukce zamezuje vibracím stropů způsobených pohybem, přesouvání zátěží, nebo vibrací zařízení. Nejlepšího vodorovného vyztužení v budovách se vytvoří použitím monolitických železobetonových stropů, nejslabší jsou potom dřevěné konstrukce, kvůli své menší tuhosti a hmotnosti. Jak trámy, tak i stropní desky mohou ležet na nosných stěnách, nebo také na viditelných nebo ve stropě ukrytých průvlacích. v podlahách s vysokými požadavky na zatížení průmyslové podlahy se stykem se zemí v halách anebo skladech s těžkými stroji v podlahách se stykem se zemí v bytové anebo průmyslové výstavbě vysoké požadavky na tepelněizolační schopnost na stropech nad nevytápěnými místnostmi na stropech nad průjezdy anebo otevřeným vnějším prostorem na stropech mezi jednotlivými patry jako akustická izolace kročejového hluku v balkonových a terasových konstrukcích jako omezenítepelných ztrát v kombinaci s pochozími betonovými deskami či dlaždicemi

13 Detaily konstrukčních řešení IZOLACE PODLAH A STROPŮ Podlaha ve styku se zemí izolace pod betonovou deskou 0,30 / 2017 U C 0,30 / 2021 U C 0,30 V níže uvedené tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U, a také celkového tepelného odporu R T pro podlahy ve styku se zemí, v závislosti na tloušťce izolační desky. = 0,17 m 2 K/W, R se = 0,00 m 2 K/W R gr = 0,5 m 2 /w (W/mK) = 0,032 pro tl. 40; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Doporučený technologický postup TEPELNÉ PARAMETRY POLAHY ND ZEMI celkový tepelný odpor podlahy příprava podkladu podklad musí být proveden ze zhutněného kameniva (písek, štěrk) anebo vrstvy hubeného betonu montáž desek Synthos XPS PRIME S střídavě s přesahem o 1/2 délky spojení na polodrážku omezuje tepelné mosty položení vrstvy hydroizolace lnebo PE fólie jako kluzné vrstvy v případě pokládky vodotěsného betonu provedení betonové desky v souladu s projektem a s přihlédnutím k zatížení v daném prostoru tloušťka v mm Detail zateplení podlahy a podzemní stěny ve styku se zemí 2,20 2,83 3,30 3,89 4,48 4,95 5,24 5,52 0,45 0,35 0,30 0,26 0,22 0,20 0,19 0,18 Synthos XPS PRIME G 30 Chudý beton Vyztužená cementová Detail zateplení podlahy ve styku se zemí ve sklepě Polymerově bituminózní hydroizolace Betonová deska tl. 100 mm Pískový podsyp tl. 200 mm Podlaha ve styku se zemí izolace nad betonovou deskou 0,30 / 2017 U C 0,30 / 2021 U C 0,30 V uvedené tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U spolu s celkovým tepelným odporem R T. = 0,17 m 2 K/W, R se = 0,00 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 0mm; pro tl. 100mm; pro tl. 120mm Pískový podsyp 200 mm Železobetonová deska 250 mm Doporučený technologický postup TEPELNÉ PARAMETRY POLAHY NA ZEMI celkový tepelný odpor podlahy očištění podlahové desky provedení izolace proti vlhkosti montáž desek Synthos XPS PRIME S střídavě s přesahem o 1/2 délky spojení na polodrážku vylučuje tepelné mosty uložení folie PE separační vrstva provedení vyztužené betonové desky, případně mazaniny provedení pochozí vrstvy (desky, panel, dřevo, apod.) tloušťka v mm Detail zateplení podlahy ,30 2,93 3,40 3,99 4,58 5,05 5,34 5,62 0,43 0,34 0,29 0,25 0,22 0,20 0,19 0,18 Železobetonová deska technologická podlaha Separační vrstva folie PE, 50, 70 Separační vrstva folie PE Hubený beton Pískový podsyp Rostlá zemina Polymerověbituminózní hydroizolace Detail zateplení podlahy! Používání přípravků obsahujících organická rozpouštědla způsobuje destrukci desek Synthos XPS PRIME S.

14 Detaily konstrukčních řešení IZOLACE PODLAH A STROPŮ Průmyslová podlaha s vysokými požadavky na zatížení 0,30 / 2017 U C 0,30 / 2021 U C 0,30 V níže uvedené tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U, a také celkového tepelného odporu R T pro podlahy ve styku se zemí pro zvýšené technologické zatížení, v závislosti na tloušťce izolační desky Synthos XPS PRIME S 30. = 0,17 m 2 K/W, R se = 0,00 m 2 K/W dodać R gr = 0,5 m 2 /W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 0mm; pro tl. 100mm; pro tl. 120mm Pískový podsyp 200 mm Železobetonová deska s ohřívacím kabely 180 mm Železobetonová deska (podlaha) 300 mm Doporučený technologický postup TEPELNÉ PARAMETRY POLAHY NAD ZEMÍ celkový tepelný odpor podlahy příprava podkladu podklad musí být proveden ze zhutněného kameniva (písek, štěrk) anebo vrstvy hubeného betonu provedení podkladní betonové vrstvy s vytápěcími kabely pokládka izolace proti vlhkosti montáž desek Synthos XPS PRIME střídavě s přesahem o 1 délky spojení na polodrážku vylučuje tepelné mosty (jestliže je nutné použit velké tloušťky izolace, desky pokládáme ve dvou vrstvách s přesahem spár o 1 délky v každé druhé vrstvě) uložení folie PE separační vrstva provedení železobetonové desky provedení podlahy Obrázek ukazuje izolační řešení podlahy nad zemi, která je vystavena zvýšenému tlaku technologického zatížení a nízkým teplotám, např. v chladírnách. V takových případech je lepší použít desky Synthos XPS PRIME S 50 nebo S 70, které se vyznačují vyšší pevností v tlaku, tj. více než 500 kpa a nad 700 kpa. tloušťka v mm Detail zateplení podlahy silně zatížených mrazem ,34 2,96 3,44 3,88 4,61 5,09 5,37 5,66 0,43 0,34 0,29 0,25 0,22 0,20 0,19 0,18 Železobetonová deska technologická podlaha Separační vrstva polyetylenová folie Synthos XPS PRIME S 50 nebo 70 Železobetonová deska s topnými kabely Pískový podsyp tl. 200 mm Rostlá zemina Hydroizolace Detail zateplení podlahy silně zatížených mrazem Detail zateplení velmi zatížených stropů nad vytápěnou místností V prostoru nad vytápěnými místnostmi nejsou na zateplení stropů stanoveny žádné normované požadavky. Níže specifikace zateplení stropů nad neohřívanými místnostmi s velkou plošnou zátěží jako např. sklady, obslužné prostory atp. SZCZEGÓŁ DOCIEPLENIA STROPÓW NAD POMIESZCZENIEM OGRZEWANYM (STROP Filigránový MOCNO strop OBCIĄŻONY, MAGAZYNY, USŁU SZCZEGÓŁ DOCIEPLENIA STROPÓW Vyztužená cementová NAD POMIESZCZENIEM OGRZEWANYM SZCZEGÓŁ DOCIEPLENIA STROPÓW (STROP MOCNO OBCIĄŻONY, MAGAZYNY, USŁUGI) NAD POMIESZCZENIEM OGRZEWANYM (STROP MOCNO Vyztužená OBCIĄŻONY, cementová MAGAZYNY, USŁUG Betonová zálivka Vyztužená cementová Žebrový strop TERIVA II Betonová zálivka Betonová zálivka Vyztužená cementová Vyztužená cementová Vyztužená cementová Filigránový strop Filigránový strop Filigránový Synthos XPS strop PRIME S 30 Žebrový strop TERIVA II Synthos Žebrový XPS strop PRIME S 30 TERIVA II Vyztužená cementová Synthos Žebrový XPS PRIME strop S 30 Strop z prefabrikovaných TERIVA děrovaných II Vyztužená cementová Vyztužená cementová Nosná stropní konstrukce Nosná stropní konstrukce Nosná stropní konstrukce

15 Detaily konstrukčních řešení Izolace balkonových a terasových desek 0,25 / 2017 U C 0,25 / 2021 U C 0,25 IZOLACE PODLAH A STROPŮ Podlaha stropu nad nevytápěnou místností 0,25 / 2017 U C 0,25 / 2021 U C 0,25 TEPELNÉ PARAMETRY STROPU celkový tepelný odpor střechy V níže uvedené tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U spolu s celkovým tepelným odporem R T. = 0,17 m 2 K/W, R se = 0,00 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 0mm; pro tl. 100mm; pro tl. 120mm Pokud by se jednalo o podlahovou konstrukci nad průjezdem, pak by se hodnoty v tabulce musely porovnávat s přísnějším součinitelem prostupu tepla (0,24). V takovém případě by tloušťka desky musela být minimálně 140 mm. tloušťka v mm ,66 2,28 2,76 3,35 3,93 4,41 4,69 4,98 0,60 0,44 0,36 0,30 0,25 0,23 0,21 0,20 Větrací dutina Nasávací otvor Synthos XPS PRIME G 30 Synthos XPS PRIME G 30 1% Detaily zateplení soklu stěny základů a stropu nad nevytápěnou místností Betonová stěna tl. 250 mm Hydroizolace Železobetonová deska tl. 150 mm Folie PE Vyztužená cementová Správné zateplení balkonové desky je důležité v případě, když chceme přerušit tepelný most betonovou konstrukcí. Pro nízkoenergetické budovy si na tyto detaily musíme dát zvláště pozor, protože tam se tepelné úniky projeví nejvíce (ostatní konstrukce jsou totiž zatepleny Izolace balkonové desky Izolace terasy nad vytápěnou místností TEPELNÉ PARAMETRY STROPU celkový tepelný odpor střechy = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Detail zateplení balkonu nadstandardně). Desky se pro tuto aplikaci výborně hodí. Jejich odolnost vůči zatížení, extrémním záporným teplotám a vysoká izolační schopnost zaručuje dlouhou životnost celé balkonové konstrukce. Ve vedlejší tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U, a také celkového tepelného odporu R T. tloušťka v mm (120+50) 180 (100+80) 200 ( ) 220 ( ) 2,71 3,30 3,89 4,36 4,65 4,93 5,45 5,76 6,24 6,83 0,37 0,30 0,26 0,23 0,21 0,20 0,18 0,17 0,16 0,15 Detail zateplení terasy nad vytápěnou místností Detail zateplení stropu nad nevytápěnou místností Izolace proti vlhkosti Vyztužená cementová Kameninové dlaždice Povrch lepení desek Polymerověbituminózní hydroizolace Vyztužená cementová Vrstva zakládací Kameninové dlaždice Železobetonová deska tl. 120 mm Montážní klíny v rozestupech max. 700 mm (150 mm od sloupků) Železobetonová deska tl. 120 mm Parotěsná izolace Detail zateplení balkonu Detail zateplení terasy nad vytápěnou místností

16 fyzika staveb IZOLACE PLOCHÝCH STŘECH Tepelné ztráty jsou způsobované tokem tepla z vnitřní, ohřívané místnosti budovy dělícími stěnami, střechou a podlahami do vnějšího tepelného prostředí, jakým může být vzduch anebo půda. Parametrem určujícím tepelně izolační schopnost stavební konstrukce je tzv. součinitel prostupu tepla U [W/m 2 K]. V České republice je nutné dodržet požadavky národní normy ČSN , která se právě zabývá problematikou zateplení stavebních konstrukcí. V části 2, z roku 2007 jsou definovány normové hodnoty součinitele prostupu tepla U N,20 které jsou závazné. Pro běžné použití s převažující vnitřní návrhovou teplotou 1824 C jsou závazné tyto hodnoty: Typ přechodu Obvodové stěny (v kontaktu s okolním vzduchem, bez ohledu na typ stěny) Střechy, stropy nad nevytápěnými prostorami nebo nad podjezdem Stropy nad nevytápěnými prostorami a nad uzavřenými podlahovými prostorami Součinitel prostupu tepla U (max) [W/m 2 K] ,25 0,23 0,20 0,20 0,18 0,15 0,25 0,25 0,25 Podlahy na zemi 0,30 0,30 0,30 Při výpočtu součinitele prostupu tepla konstrukcí je potřeba započítat tepelné odpory jednotlivých vrstev konstrukcí R[m 2 K/W], odpory konstrukce k přestupům tepla z různého prostředí (vzduch x pevná konstrukce) a samozřejmě také tepelné mosty. Syntos XPS PRIME vždy uvádí deklarované hodnoty tepelných odporů na etiketě výrobku. Liší se podle tloušťky výrobků. Tepelné odpory je možné také velmi jednoduše spočítat ze součinitelů tepelné vodivosti. U materiálu XPS je tato hodnota na rozdíl od běžných stavebních izolací, např. EPS, rovněž závislá na tloušťce desky. kde: d W/m K R D = d/ tloušťka produktu v m deklarovaný součinitel tepelné vodivosti Hodnota tepelného odporu R D je tím větší, čímmá daný produkt lepší tepelně izolační vlastnosti. Jestliže známe hodnoty tepelných odporů jednotlivých konstrukčních vrstev stěny anebo podlahy můžeme vypočítat celkový tepelný odpor konstrukce R T : R T = + R 1 + R R se kde: tepelný odpor z interiéru (vnitřní strany) (m 2 K/W), pro ploché střechy, odpovídá 0,10 m 2 K/W R 1, R 2, tepelné odpory jednotlivých konstrukčních vrstev (beton, extrudovaný polystyren apod.) R se tepelný odpor z exteriéru (vnější strany) ploché střechy Rse odpovídá 0,04 m 2 K/W Součinitel prostupu tepla konstrukcí U je velmi zjednodušeně obrácená hodnota součtu tepelných odporů: U = 1/R T (W/m 2 K) Pro podrobnější výpočet je nutné zohlednit i výskyt tepelných mostů v konstrukcích. Znalost součinitelů prostupu tepla U jednotlivých stavebních dělicích konstrukcí je nezbytná pro další energetické vypočty, tykající se tepelných ztrát vzniklých únikem tepla konstrukcemi stěn anebo podlah budovy. Jsou nezbytné k určení energetické efektivnosti budovy. Střechy s Inverzním (obráceným) pořadím vrstev značně snižují možnost vzniku kondenzace vodní páry. Díky umístění pod vrstvou teplené izolace Synthos XPS PRIME, hydroizolace plní rovněž funkci parotěsné bariery. Je tak rovněž chráněna před mechanickým poškozením a stárnutím. Výše uvedené hodnoty U N,20 se týkají obytných i kancelářských budov, novostaveb i rekonstrukcí. Jsou to požadavky na minimální zateplení. Pro energeticky úsporné objekty jsou hodnoty mnohem přísnější.

17 Střechy ploché rozdělení Ploché střechy s tradičním systémem vrstev Těsnící střešní membrána IZOLACE PLOCHÝCH STŘECH Plochá střecha je jednou z nejčastěji projektovaných konstrukcí střech velkých budov. Izolace plochých střech je velmi důležitý prvek budovy, ale ne vždy jednoduchý k provedení. Správně zhotovené ploché střechy musí chránit místnost před: atmosférickými srážkami tepelnými ztrátami musí být dostatečně odolné vůči zatížení sněhem a větrem přílišným přehříváním od slunce mechanickým poškozením vyplývajícím z procesů exploatace (údržba, opravy) Ploché střechy se dělí na: PLOCHÉ STŘECHY NEODVĚTRÁVANÉ NEODVĚTRÁVANÉ Ploché střechy bez nástavby, které se skládají z nosné konstrukce a příslušné jednoduché střešní krytiny. Plochá neodvětrávaná střecha s tradičním systémem vrstev se skládá z přiléhajících k sobě tří vrstev: nosné, izolační a střešního pokrytí. Vrstva tepelné izolace je uložena přímo pod střešní hydroizolací (folie, nebo bitumenové pásy). Mezi vrstvou izolace a zastřešením není přítomen žádný ventilační prostor. Ploché střechy s inverzním (obráceným) pořadím vrstev V ploché střeše s obráceným pořadím vrstev jsou izolační desky položené na hydroizolační vrstvě, která plní funkci parozábrany a teprve na ní (tepelné izolaci) jsou uložené další vrstvy zemina, štěrk, nebo beton, jež tvoří funkční a pohledovou vrstvu. Střechy s obráceným pořadím vrstev s použitím desek z extrudovaného polystyrenu Synthos XPS PRIME mají mnoho předností, z nichž nejdůležitější jsou předcházení nadměrnému přehřátí vrstvy hydroizolace ochrana hydroizolace před působením mrazu ochrana hydroizolace před UV zářením (stárnutí) Železobetonový strop Střecha s tradičním systémem vrstev schéma zmírnění teplotních rozdílů způsobujících praskání hydroizolačních pásů Železobetonový strop výrazné snížení rizika poškození hydroizolace od krupobití, sání větru a vykonávání údržbářských prací na střeše snížení rizika kondenzace vodní páry eliminace vzniku puchýřů na hydroizolaci, která působí jako parotěsná vrstva Štěrk umožnění montáže vrstev prakticky Geovláknina při každém počasí. ZATEPLENÉ Používají se u obytných, administrativních, hospodářských budov a skladů, dále také i v jiných budovách, ve kterých existuje nutnost udržení konstantní teploty vzduchu (jak kladné, tak i záporné). NEZATEPLENÉ Skládají se z nosné konstrukce a pokrytí, které chrání před atmosférickými srážkami. Používá se jich většinou v přístřešcích a skladech, ve kterých není důležitá vnitřní teplota. ODVĚTRÁVANÉ Ploché střechy odvětrávané, s použitím odvětrávané tepelné izolace pod hydroizolačním souvrstvím v tepelně izolační vrstvě, ve které jsou zhotovené úzké kanálky (15 mm 20 mm) umožňující odchod vodní páry, čímž se předchází vzniku puchýřů na vnější hydroizolační vrstvě. Místo tepelné izolace s kanálky lze použít i speciální odvětrávací konstrukce. Použití plochých střech s inverzním pořadím vrstevs využitím desek zajišťuje odpovídající mikroklima uvnitř místností redukuje množství vody odváděné do kanalizace střešní zahrady redukuje hladinu hluku střecha s funkčním povrchem umožňuje využití povrchu jako: štěrkovou střechu zelenou střechu střešní parkoviště terasy zvyšuje požární odolnost ploché střechy klasifikace NRO pro ploché střechy s obráceným pořadím vrstev s použitím desek Synthos XPS PRIME. střecha s obráceným pořadím vrstev schéma Těsnící střešní fólie Železobetonový strop Štěrk Geovláknina Těsnící střešní fólie Železobetonový strop

18 Plochá střecha s inverzním (obráceným pořadím vrstev) IZOLACE PLOCHÝCH STŘECH Řešení Plochá střecha s inverzním (obráceným) pořadím vrstev se skládá z vícevrstvého systému, jehož základem je pět základních prvků: Hydroizolační vrstva Důležitou součástí ploché střechy je hydroizolace. Ta je tvořena modifikovanými polymery se základní hmotou, nejčastěji zhotovené na bázi nesledujících materiálů: Železobetonový strop bitumenová střešní krytina modifikovaná polymery na bázi polyesteru folie PVC membrány EPDM membrány TPO asfaltové hmoty Hydroizolační vrstva jiné povolené k používání ve stavebnictví Firmy vyrábějící lepenky svařitelné za tepla anebo hydroizolační folie informují o podmínkách, za jakých mohou být používané na ploché střechy s obráceným pořadím vrstev. Používání vrstvených bitumenových hydroizolací lepených k podkladu na celém povrchu umožňuje velmi snadné provedení opravy v případě poškození, protože je vyloučen vertikální průtok vody pod vrstvou hydroizolace. Výhody fólií PVC jsou např. rovinný plochý povrch, vysoký lesk, odolností vůči UV záření a mnoha chemickým látkám. Fólie EPDM je vysoce elastický materiál v teplotním rozsahu 45 C až C. Nepodléhá degradaci vlivem mikroorganizmů humusových kyselin, a také agresivním chemickým sloučeninám přítomným ve vzduchu anebo ve hnojené půdě. Membrány TPO v sobě spojují vlastnosti fólií PVC a membrán EPDM. Jsou dostupné i v jiných barvách než černé. Tepelná izolace Mezi izolací proti vlhkosti a tepelnou izolací musí být použita separace ze skleněných anebo polypropylénových vláken v závislosti na použité hydroizolaci. Její úlohou je ochrana tepelné izolace před škodlivými látkami z podkladu chemického charakteru, a rovněž umožňuje vyrovnání drobných nerovností podkladu. Tepelná izolace Použití desek Synthos XPS PRIME S zajistí že tepelná izolace bude odolná vůči: Separační, drenážní vrstva mechanickému zatížení cyklům zmrazování absorpci vody biodegradaci Dodatečně použití Synthos XPS PRIME S jako vrstvy tepelné izolace zaručuje neměnnost a stabilitu tepelných, pevnostních a rozměrových parametrů po dlouhý čas používání ploché střechy. Desky Synthos XPS PRIME S musí být pokládané těsně vedle sebe takovým způsobem, aby se omezila možnost vzniku tepelných mostů. Z tohoto důvodu se doporučuje používání desek s polodrážkou (L/50L/70L). Drenážní vrstva Zakončovací, funkční vrstva umožňuje stálý odvod přebytečné vody z vegetační vrstvy a směřuje ji do odtoků. V závislosti na nosnosti konstrukce se používá mnoho různých řešení. Nejpopulárnějším a nejlevnějším je použití drenážní vrstvy říčního štěrku granulace 16/32 mm anebo vrstvy keramzitu. Pro projektování se uvažuje, že objemová hmotnost keramzitu je cca 400 kg/ m 3, a štěrku cca 2000 kg/m3. Doporučuje se používání drenážní vrstvy na celém povrchu ploché střechy, rovněž pod pochozí dlažbou a terasami, a také pod povrchem vozovky. Při velmi velkých rozměrech střechy je vhodné rozdělit střechu na jednotlivé sekce odvodnění, např. pomocí rozdílného spádování. Ochranná vrstva sendvičová anebo filtrující, odděluje drenážní vrstvu od vrstvy hydroizolace Anebo také od tepelné izolace v závislosti na systému řešení střechy. Ve většině případů je to geotextílie ze skleněných anebo polypropylenových vláken a to v závislosti na použité hydroizolaci. Zakončovací vrstva může být tvořena: pochozí vrstvou: betonová deska, betonová kostka na pískovém podsypu, kamenné desky na distančních kolících vegetační vrstvou půdy Velmi zajímavou skupinou neodvětrávaných plochých střech s obráceným pořadím vrstev jsou ZELENÉ STŘECHY. Hydroizolační systém musí splňovat tyto důležité požadavky: odolnost proti účinkům vody, účinné zabezpečení před prorůstáním kořenů rostlin celková odolnost vůči hydrolýze, humusovým kyselinám úplná odolnost vůči chemickým přípravkům a hnojivům úplná biologická odolnost vůči plísním a houbám Pro zelené inverzní ploché střechy se doporučuje minimální spád 2%, ale připouští se i sklon až do 30%. Ploché střechy se provádí bez spádu, pouze pokud je potřebná zvýšená zásoba akumulované vody na hydroizolaci (maximálně 2/3 drenážní vrstvy). Realizuje se prostřednictvím zábran kladených nad střešními žlábky. Drenážní vrstva pro zelené inverzní ploché střechy. Tloušťka drenážní vrstvy se používá v závislosti od zvoleného druhu ozelenění a rozlišuje se podle druhu vegetační vrstvy na: extenzivní ozelenění 60mm až 90mm intenzivní ozelenění 100 mm až 300 mm v závislosti na použitých zeminách a vegetační vrstvy Vegetační vrstvu obyčejně tvoří humus promíchaný s materiály minerálního původu. Vegetační vrstva pro extenzivní pěstování rostlin by měla mít tloušťku 50 do 150mm, pro intenzivně nízké až 350 mm. Ale pro intenzivní pěstování vysokých rostlin se používá tloušťka vrstvy 350 mm až 2000 mm v závislosti na výšce rostlin.

19 Detaily konstrukčních řešení IZOLACE PLOCHÝCH STŘECH Izolace inverzních plochých střech s obráceným pořadím vrstev, ve kterých se tepelná izolace nachází na hydroizolační vrstvě, má řadu předností, zvláště jestliže je třeba vytvořit optimální teploty pro hydroizolaci, její ochranu před poškozením a zvýšení trvanlivosti celé střechy. Taková konstrukce ploché střechy je vhodná k pokrytí drobným kamenivem, vytvořením terasy či parkoviště, nebo např. zelené střechy. Desky Synthos XPS PRIME S s ohledem na své speciální vlastnosti jako: pevnost v tlaku, vysoká tepelná izolační schopnost, nízká nasákavost a mrazuvzdornost jsou vhodným materiálem pro tento způsob použití. Desky Synthos XPS PRIME S mohou být též používané k renovaci starých plochých střech v technologii dodatečné střechy jako prvek nástavby nad již existující konstrukci poškozené ploché střechy. Dále jsou uvedené konstrukční detaily pro užitné inverzní ploché střechy Plochá střecha s obráceným pořadím vrstev a s vrstvou štěrkového lože 2014 UC 0,20 / 2017 UC 0,18 / 2021 UC 0,15 Jedná se o nejčastěji používaný druh ploché střechy s inverzním pořadím vrstev. Zakončující vrstvou je vrstva promývaného štěrku 16/32 mm o zrnitosti min. 50 mm. Inverzní ploché střechy s použitím štěrku se používají nejčastěji tehdy, kdy nepředpokládáme jiné zatížení než pohybem lidí po ploché střeše, které je spojeno s její údržbou, nebo údržbou zařízení, které se na ni nachází. Pro trvalý provoz je vhodnější projektování Inverzní částí plochá střechy s střecha ochrannou betonovou deskou. Tyto průchody je třeba vytvořit všude tam, kde ZAKONČENÍ ŠTĚRKEM TEPELNÉ PARAMETRY STŘECHY S OBRÁCENÝM POŘADÍM VRSTEV celkový tepelný odpor střechy Štěrk 16/32 Geotextílie Železobetonová deska Hydroizolace předpokládáme údržbu, např. světlíky, vpustě, zařízení klimatizačních centrál apod. V níže uvedené tabulce jsou uvedeny hodnoty celkového součinitele tepelného prostupu U, a rovněž celkového tepelného odporu R T. = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Synthos XPS PRIME S 30 Tloušťka železobetonové desky je 250 mm. Vrstva štěrku 50 mm tloušťka v mm (120+50) 180 (100+80) 200 ( ) 220 ( ) 2,79 3,37 3,96 4,43 4,72 5,00 5,52 5,84 6,31 6,90 0,36 0,30 0,25 0,23 0,21 0,20 0,18 0,17 0,16 0,14, 50, 70 Inverzní plochá střecha s použitím železobetonové desky schéma Doporučený technologický postup Příprava podkladu provedení spádové anebo vyrovnávací vrstvy, očistění podkladu od vyčnívajících částí. Provedení hydroizolace v souladu s projektem, doporučeními výrobce, nebo stavební normou. provedení rozdělovací vrstvy. Provedení tepelné izolace z desek Synthos XPS PRIME S uložení desek přímo na separační vrstvu s přesahem 1/2, Provedení separační vrstvy přímé uložení geotextílie na desky Synthos XPS RIME S s přesahem 200 mm. Provedení zakončující vrstvy praný štěrk 16/32 o tloušťce vrstvy min. 50 mm, dodatečné zabezpečení hrany nároží i okrajových zón betonovými chodníkovými deskami kladenými na vrstvu štěrku. Spojování izolačních desek Synthos XPS PRIME s přesahem zvětší těsnost spojení, a rovněž omezuje možnost vzniku tepelného mostu.! Plochá střecha v inverzní skladbě vrstev střešní zahrada Obrácené střechy, zelené jsou projektované v podle druhu rostlin, které mají být použité: Intenzivní keře, stromy, Extenzivní tráva, nenáročné rostliny. Zelená střecha v extenzivní úpravě 2014 UC 0,20 / 2017 UC 0,18 / 2021 UC 0,15 Nejčastěji projektovaná zelená střecha. V uvedené tabulce jsou uvedeny hodnoty celkového prostupu tepla konstrukcí U, a také celkového tepelného odporu R T. TEPELNÉ PARAMETRY STŘECHY S OBRÁCENÝM POŘADÍM VRSTEV celkový tepelný odpor střechy = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Synthos XPS PRIME S 30 ZELENÁ plochá střecha s EXTENZ IVNÍ M PĚSTOVÁNÍ Tloušťka u železobetonové desky je 250 mm. Drenážní štěrková vrstva 80 mm. Vegetační vrstva 120 mm, 50, 70 SYNTHOS XPS 30 SYNTHOS XPS 50 SYNTHOS XPS 70 kořenům rostlin Polimerowo bitumiczna izolacja przeciwwodna Polymerově bituminózní hydroizolace, odolné vůči Železobetonová deska Inverzní plochá střecha s použitím dlažebních kostek, či terasových desek schéma tloušťka v mm Doporučený technologický postup Příprava podkladu provedení vyrovnávací vrstvy, očištění od nečistot a výstupků. Provedení hydroizolace v souladu s projektem a doporučeními výrobce. Provedení separační vrstvy. 170 (120+50) 180 (100+80) 200 ( ) 220 ( ) 2,88 3,47 4,06 4,53 4,81 5,10 5,62 5,93 6,41 7,00 0,35 0,29 0,25 0,22 0,21 0,20 0,18 0,17 0,16 0,14 Geotextílie Drenážní vrstva praný říční štěrk Filtrující tkanina Extenzivní rostliny ekstensywna Vegetační vrstva Warstwa wegetacyjna Provedení tepelné izolace z desek Synthos XPS PRIME S uložení desek přímo na separační vrstvu s posunem o 1/2. Provedení separační vrstvy přímé uložení difuzní geotextílie na deskách Synthos XPS PRIME S s přesahem 200 mm. Provedení drenážní vrstvy mm v podobě štěrku, keramzitu 30/40 mm anebo odvodňovacích rohoží. Tato vrstva pomáhá ploché střeše s odváděním přebytku dešťové vody ze systému zavlažování, současně umožňuje snadné pronikání vlhkosti strukturou materiálu. Provedení separační vrstvy (filtrační) geotextílie se zvýšenou odolností vůči biologické korozi, zabraňuje se tak vyplavování drobných organických částic, které mohou později zpomalovat odvod přebytečné vody. Provedení vegetační vrstvy tloušťka mm.

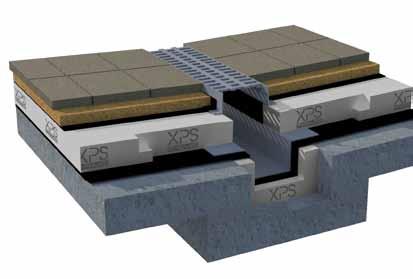

20 Detaily konstrukčních řešení Poznámka: S ohledem na různou intenzitu dešťových srážek v průběhu sezóny, která má vliv teplotní parametry s ohledem na konkrétní lokalitu, není při výběru tloušťky brána v úvahu úprava hodnoty delta U Uvedené výpočty a výběr tloušťky teplené izolace jsou orientační a slouží pouze jako příklad. Ploché střechy v obrácené (inverzní) skladbě vrstev terasy Jednou z mnoha možností využití ploché střechy s obrácenou skladbou vrstev je její využití jako rekreačního povrchu teras. Je to stále populárnější řešení v centrech velkých měst, které uživatelům umožňuje relaxaci a odpočinek, zatímco developerům a stavitelům zajišťuje získání dodatečné užitkové plochy. IZOLACE PLOCHÝCH STŘECH Zelená střecha s intenzivním pěstováním 0,20 / 2017 U C 0,18 / 2021 U C 0,15 V níže uvedené tabulce jsou uvedené hodnoty celkového součinitele prostupu tepla U, a také celkového tepelného odporu R T. TEPELNÉ PARAMETRY STŘECHY S OBRÁCENÝM POŘADÍM VRSTEV celkový tepelný odpor střechy = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Synthos XPS PRIME S 30 ZELENÁ plochá střecha s intenzivním pěstováním 10 Tloušťka železobetonové 30 CM I WIĘKSZEJ desky je 250 mm. Drenážní štěrková vrstva 200 mm. Vegetační vrstva 400 mm, 50, 70 Polymerově bituminózní hydroizolace, odolná vůči rostlinným kořenům Železobetonová deska Geotextílie Drenážní vrstva praný říční štěrk Filtrující tkanina Vegetační vrstva Rostlinný porost Doporučený technologický postup Příprava podkladu provedení spádové anebo vyrovnávací vrstvy případně vyrovnání a očištění, očistění podkladu od nerovností. Provedení hydroizolace v souladu s projektem a doporučeními výrobce. tloušťka v mm Položení separační vrstvy. Provedení tepelné izolace 2 desek Synthos XPS PRIME S uložení desek přímo na separační vrstvu s posunem o 1/2. Provedení separační vrstvy přímé uložení difuzní geotextílie na deskách Synthos XPS PRIME S s přesahem 200 mm. Provedení drenážní vrstvy mm v podobě štěrku, keramzitu 30/40 mm anebo odvodňovacích rohoží. Tato vrstva pomáhá v rychlému odvádění přebytku dešťové vody nebo vody ze systému zavlažování a současně umožňuje snadné pronikání vlhkosti strukturou materiálu. Provedení separační vrstvy (filtrační) geotextílie se zvýšenou odolností vůči biologické korozi, zabraňuje vyplachování drobných organických částeček, které mohou později zpomalovat odvod přebytečné vody. Provedení vegetační vrstvy tloušťka více než 350 mm. Osázení rostlin. 170 (120+50) 180 (100+80) 200 ( ) 220 ( ) 2,88 3,47 4,06 4,53 4,81 5,10 5,62 5,93 6,41 7,00 0,35 0,29 0,25 0,22 0,21 0,20 0,18 0,17 0,16 0,14 Plochá střecha inverzní střešní terasa s deskami na štěrkovém loži 0,20 / 2017 U C 0,18 / 2021 U C 0,15 V níže uvedené tabulce jsou uvedené hodnoty celkového součinitele prostupu tepla U, a také celkového tepelného odporu R T. TEPELNÉ PARAMETRY STŘECHY S OBRÁCENÝM POŘADÍM VRSTEV celkový tepelný odpor střechy Inverzní plochá střecha s pochozí úpravou = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 0mm; pro tl. 100mm; pro tl. 120mm Tloušťka železobetonové desky je 250 mm. Štěrková vrstva 60 mm Pochozí betonová vrstva 50 mm Chodníková dlaždice Jemný štěrk Geotextílie Železobetonová deska, 50, 70 Doporučený technologický postup Příprava podkladu provedení spádové anebo vyrovnávací vrstvy, očistění podkladu od nerovností. Provedení hydroizolace v souladu s projektem a doporučeními výrobce. Provedení separační vrstvy. Provedení tepelné izolace z desek Synthos XPS tloušťka v mm (120+50) 180 (100+80) 200 ( ) 220 ( ) 2,82 3,40 3,99 4,46 4,75 5,03 5,55 5,87 6,34 6,93 0,35 0,29 0,25 0,22 0,21 0,20 0,18 0,17 0,16 0,14 PRIME S uložení desek přímé uložení desek na separační vrstvu s posunem o 1/2. Provedení separační vrstvy přímé uložení geotextílie na desky Synthos XPS PRIME S s přesahem 200 mm. Provedení drenážní vrstvy v podobě štěrku o tloušťce 3050 mm frakce 4/8 mm anebo přímé uložení do distančních podložek. Provedeni separační vrstvy pokud se použitý systém s chodníkovým dlaždicemi nachází na distančních podložkách. Provedení zakončující vrstvy z chodníkových dlaždic. Polymerověbituminózní hydroizolace Zelená plochá střecha s intenzivním pěstováním schéma Inverzní plochá střecha s pochozí úpravou schéma

21 IZOLACE PLOCHÝCH STŘECH Detaily konstrukčních řešení Plochá střecha s obrácenou (inverzní) skladbou vrstev střešní terasy s využitím chodníkových dlaždic na distančních podložkách 0,20 / 2017 U C 0,18 / 2021 U C 0,15 V níže uvedené tabulce jsou uvedené hodnoty celkového součinitele prostupu tepla U, a také celkového tepelného odporu R T. = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Synthos XPS PRIME S 30 Tloušťka železobetonové desky je 250 mm Chodníková deska 50 mm. Doporučený technologický postup TEPELNÉ PARAMETRY STROPNÍ STŘECHY celkový tepelný odpor střechy Příprava podkladu provedení spádové anebo vyrovnávací vrstvy, očistění podkladu od nerovností. Provedení hydroizolace v souladu s projektem a doporučeními výrobce. Provedení separační vrstvy. Provedení tepelné izolace z desek Synthos XPS PRIME S uložení desek přímo na separační vrstvu a s posunem o 1/2. Provedení separační vrstvy přímé uložení geotextílie na desky Synthos XPS PRIME S. Provedení zakončující vrstvy z chodníkových dlaždic na distančních podložkách. Synthos Inverzní XPS PRIME plochá S 30 tloušťka střecha v mm ukončená chodníkovými dlaždicemi UKLÁDANÝCH 170 NA 180 DISTAN 200ČNÍCH 220 PODLOŽ KÁCH (120+50) (100+80) Chodníková dlaždice Distanční podložka Geotextílie ( ) Železobetonová deska, 50, 70 Polymerověbituminózní hydroizolace ( ) 2,79 3,37 3,96 4,43 4,72 5,00 5,52 5,84 6,31 6,90 0,36 0,30 0,25 0,23 0,21 0,20 0,18 0,17 0,16 0,14 Inverzní plochá střecha ukončená chodníkovými dlaždicemi ukládaných na distančních podložkách schéma Inverzní plochá střecha s roznášecí betonovou deskou terasa 0,20 / 2017 U C 0,18 / 2021 U C 0,15 Plochá střecha s obrácenou skladbou vrstev, ukončená povrchem z KAMEN INOVÝCH DLAŽD IC Inverzní plochá střecha s pochozí úpravou z kameninových dlaždic schéma V níže uvedené tabulce jsou uvedené hodnoty celkového součinitele prostupu tepla U, a také celkového tepelného odporu R T. Kameninové dlaždice Cementová Geotextílie Štěrk TEPELNÉ PARAMETRY STROPNIÍ STŘECHY celkový tepelný odpor střechy Geotextílie, 50, 70 Železobetonová deska Polymerověbituminózní hydroizolace = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 dla gr. 40mm; 0,032 dla gr. 60mm; dla gr. 80mm; dla gr. 100mm; dla gr. 120mm Synthos XPS PRIME S 30 Tloušťka železobetonové desky je 250 mm Cementová 50 mm Kameninové dlaždice 10 mm Doporučený technologický postup Příprava podkladu provedení spádové anebo vyrovnávací vrstvy, očistění podkladu od nerovností. Provedení hydroizolace v souladu s projektem a doporučeními výrobce. Provedení separační vrstvy. Provedení tepelné izolace z desek Synthos XPS PRIME S uložení desek přímo na separační vrstvu s posunem o 1. Provedení separační vrstvy přímé uložení difuzní geotextílie na desky Synthos XPS PRIME S s přesahem 200 mm. tloušťka v mm (120+50) 180 (100+80) 200 ( ) Provedení drenážní vrstvy v podobě štěrku tloušťce 3050 mm frakce. Provedení separační vrstvy geotextílie, jestliže je používaný systém s cementovou mazaninou ukončený kameninovými dlaždicemi. Provedení vrstvy cementové mazaniny o tloušťce min 50 mm. Umístěním vrstvy kameninových dlaždic. 220 ( ) 2,81 3,40 3,99 4,46 4,75 5,03 5,52 5,86 6,34 6,93 0,35 0,29 0,25 0,22 0,21 0,20 0,18 0,17 0,16 0,14

22 Detaily konstrukčních řešení IZOLACE PLOCHÝCH STŘECH Plochá střecha s obrácenou (inverzní) skladbou vrstev střešní parkoviště Využití střešních povrchů jako střešních parkovišť se stalo nutností. Důvodem je čím dál větší deficit parkovacích míst. Je to také nejlepší příklad využití systému tzv. obrácené (inverzní) střechy. Ochrana hydroizolace, vysoká mechanická odolnost vrstvy tepelné izolace (použití Synthos XPS S 50 i 70), a také její výborné tepelně izolační vlastnosti umožňují bezproblémové využití parkoviště a jeho přizpůsobení k předpokládané intenzitě provozu. TEPELNÉ PARAMETRY STŘECHY S OBRÁCENÝM POŘADÍM VRSTEV celkový tepelný odpor střechy Plochá střecha s obrácenou (inverzní) skladbou vrstev střešní parkoviště s použitím železobetonové vylévané desky 0,20 / 2017 U C 0,18 / 2021 U C 0,15 Inverzní plochá střecha s POUŽ ITÍ M ŽELEZOBETONOV É DES KY Železobetonová deska Separační vrstva Štěrkový podsyp Geotextílie, 50, 70 Železobetonová deska Polymerověbituminózní hydroizolace Inverzní plochá střecha s použitím železobetonové desky schéma Při výstavbě střešních parkovišť se doporučuje použití spádu min. 22,5%. Existuje několik možností konečné úpravy povrchu: Střešní parkoviště s použitím železobetonové vylévané desky. Střešní parkoviště s využitím povrchu z betonové dlažební kostky. V níže uvedené tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U spolu s celkovým tepelným odporem R T. tloušťka v mm = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 pro tl. 40mm; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Synthos XPS PRIME S 30 Tloušťka železobetonové horní desky je 200 mm Tloušťka železobetonové dolní desky je 250 mm Pískový podsyp 40 mm Doporučený technologický postup 170 (120+50) 180 (100+80) Příprava podkladu provedení spádové anebo vyrovnávací vrstvy, očistění podkladu od nerovností. Provedení hydroizolace v souladu s projektem a doporučeními výrobce. Provedení separační vrstvy. Provedení tepelné izolace z desek Synthos XPS PRIME S uložení desek přímo na separační vrstvě s posunem o 1/2. Provedení separační vrstvy přímé uložení difuzní geotextílie na desky Synthos XPS PRIME S. Provedení vrstvy podkladu z drceného kameniva o tloušťce 3040 mm a frakce 4/8 mm. Provedení železobetonové desky. 200 ( ) 220 ( ) 2,89 3,47 4,06 4,53 4,82 5,10 5,62 5,94 5,41 7,00 0,35 0,29 0,25 0,22 0,21 0,20 0,18 0,17 0,16 0,14 Plochá střecha s obrácenou (inverzní) skladbou vrstev střešní terasy s využitím povrchu z betonových dlažebních kostek 0,20 / 2017 U C 0,18 / 2021 U C 0,15 V níže uvedené tabulce jsou uvedeny hodnoty celkového součinitele prostupu tepla U spolu s celkovým tepelným odporem R T. TEPELNÉ PARAMETRY STŘECHY S OBRÁCENÝM POŘADÍM VRSTEV celkový tepelný odpor střechy = 0,10 m 2 K/W, R se = 0,04 m 2 K/W (W/mK) = 0,032 pro tl. 40; 0,032 pro tl. 60mm; pro tl. 80mm; pro tl. 100mm; pro tl. 120mm Inverzní plochá střecha ukončená Dlažebními kostkami Tloušťka železobetonové desky je 250 mm Pískový podsyp 50 mm Dlažební kostka Cementový a pískový podsyp1:4 Separační vrstva Štěrk Geotextílie, 50, 70 Železobetonová deska Polymerověbituminózní hydroizolace Inverzní plochá střecha s použitím dlažebních kostek, či terasových desek schéma tloušťka v mm Doporučený technologický postup 170 (120+50) 180 (100+80) Příprava podkladu provedení spádové anebo vyrovnávací vrstvy, očistění podkladu od nerovností. Provedení hydroizolace v souladu s projektem a doporučeními výrobce. Provedení separační vrstvy. 200 ( ) 220 ( ) 2,81 3,40 3,99 4,46 4,74 5,03 5,55 5,86 6,34 6,93 0,36 0,29 0,25 0,22 0,21 0,20 0,18 0,17 0,16 0,14 Provedení tepelné izolace z desek Synthos XPS PRIME S uložení desek přímo na separační vrstvu s posunem 1/2. Provedení separační vrstvy přímé uložení difuzní geotextílie na desky Synthos XPS PRIME S s přesahem 200 mm. Provedení vrstvy podkladu z pískověcementového anebo mechanicky zahuštěného písku frakce 2/4 4/8 o tloušťce 50 mm. Provedení zakončující vrstvy z dlažebních kostek.

23 REFERENCE Výstavba OC Galerie Šantovka Olomouc Synthos XPS Prime g 30 izolace základové desky Bytové domy U Dubu, Praha 4 Modřany Synthos XPS Prime g 30 izolace spodní stavby Malá vodní elektrárna Štětí Synthos XPS Prime g 30 izolace základové desky Výstavba nákupního centra Galerie Teplice Synthos XPS Prime g 30 izolace stropu Foto Metrostav a.s.

24 REFERENCE Obytný soubor Kajetánka Praha 6 Břevnov Synthos XPS Prime g 30 obvodová izolace pod zemí Quadrio Centrum Praha Synthos XPS Prime g 30 izolace střechy s obráceným pořadím vrstev Atrium Nové Byty Praha Kobylisy Synthos XPS Prime S 30 izolace základové desky Administrativní budova Palmovka Park II Praha 8 Libeň Synthos XPS Prime g 30 izolace základové desky Foto Metrostav a.s.

25 ZÁVOD Synthos Kralupy a.s. (organizační složka) O. Wichterleho Kralupy nad Vltavou Česká republika Oddělení péče o zákazníka XPS Tel: Tel: Fax: Obchodní oddělení XPS Tel: xpscz@synthosgroup.com Otmar Vašátko otmar.vasatko@synthosgroup.com Marcela Mudrová marcela.mudrova@synthosgroup.com Distribuce SYNTHOS S.A. ul. Chemików Oświęcim VAT EU PL Vydání VII, leden 2017
