1 Výňatek z normy ČSN EN ISO Tepelně technické vlastnosti zeminy Použijí se hodnoty odpovídající skutečné lokalitě, zprůměrované pro hloubku. Pokud je druh zeminy znám, použijí se hodnoty z tabulky. V ostatních případech se použije = 2,0 W/(m.K) a c = 2, J/(m 3.K) Druh zeminy Tabulka Tepelně-technické vlastností zeminy Objemová tepelná kapacita.c.10-6 J/(m 3.K) Tepelná vodivost W/(m.K) Typické hodnoty W/(m.K) Jíl 3,0 1,0-2,0 1,5 Hlína 3,0 0,9-1,4 1,5 Suchý písek 2,0 1,1-2,2 2,0 Vlhký písek 2,0 1,5-2,7 2,0 Skála 2,0 2,5-4,5 3,5 Vliv spodní vody se zanedbává, pokud hladina spodní vody neleží příliš vysoko a pokud nemá velký průtok. Pokud je hladina spodní vody a průtok známý potom tepelnou propustnost L s vynásobíme činitelem G w podle tabulky. Charakteristický rozměr podlahy B se stanoví ze vztahu (1) b b a P = 2.(a+b) A = a.b a P = 2.a+b A = a.b Odpor při přestupu tepla vnitřní, tepelný tok směrem dolů R si = 0,17 m 2 K/W vnitřní, tepelný tok horizontální R si = 0,13 m 2 K/W vnitřní, tepelný tok směrem nahoru R si = 0,10 m 2 K/W vnější, ve všech případech R se = 0,04 m 2 K/W Pro zvýšené podlahy se použije hodnota Rsi = 0,17 m 2 K/W na horní i spodní povrch podlahy. Pro podlahu se systémem podlahového vytápění se použije hodnota Rsi = 0,10 m 2 K/W.

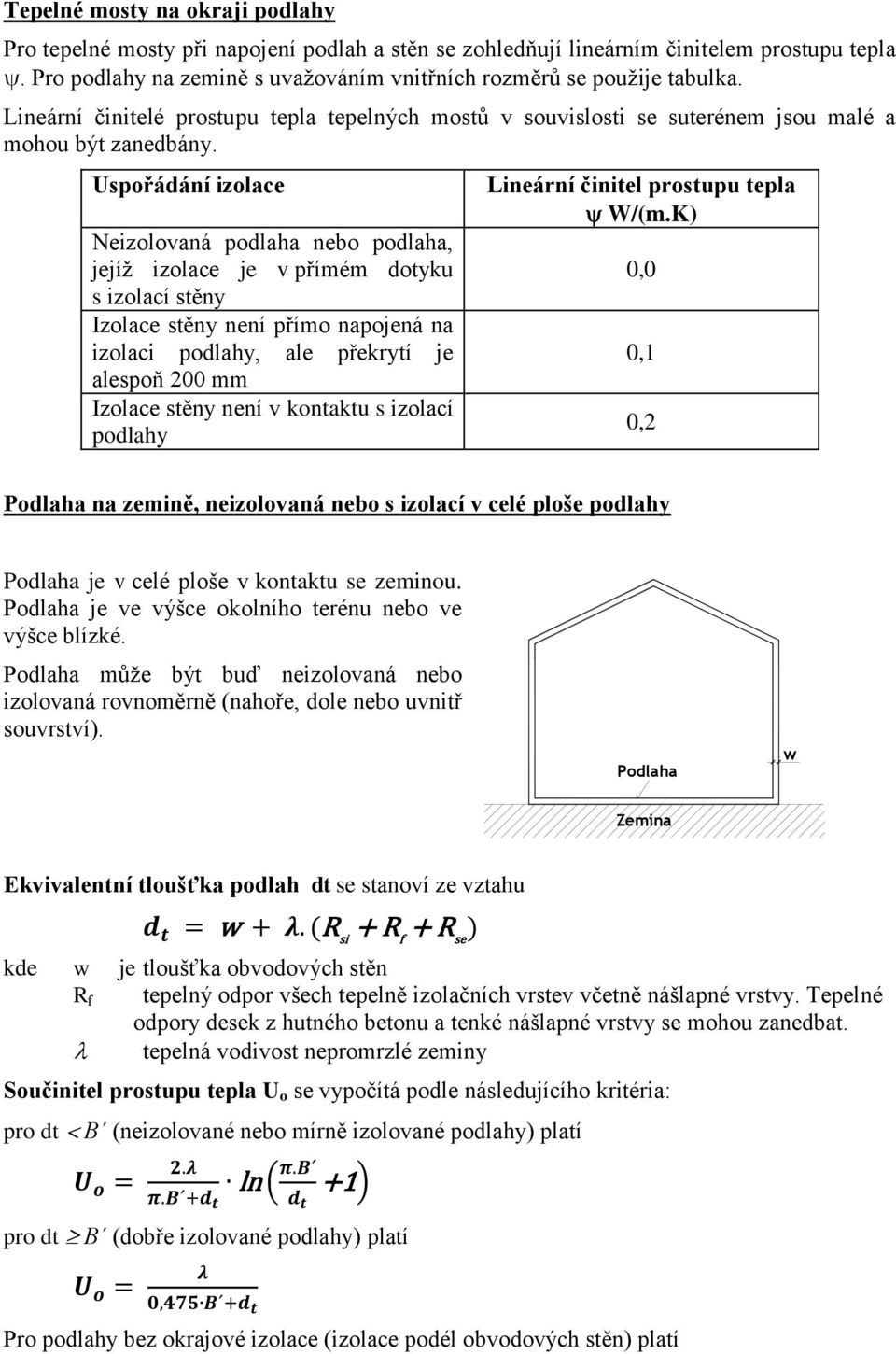

2 Tepelné mosty na okraji podlahy Pro tepelné mosty při napojení podlah a stěn se zohledňují lineárním činitelem prostupu tepla. Pro podlahy na zemině s uvažováním vnitřních rozměrů se použije tabulka. Lineární činitelé prostupu tepla tepelných mostů v souvislosti se suterénem jsou malé a mohou být zanedbány. Uspořádání izolace Neizolovaná podlaha nebo podlaha, jejíž izolace je v přímém dotyku s izolací stěny Izolace stěny není přímo napojená na izolaci podlahy, ale překrytí je alespoň 200 mm Izolace stěny není v kontaktu s izolací podlahy Lineární činitel prostupu tepla W/(m.K) 0,0 0,1 0,2 Podlaha na zemině, neizolovaná nebo s izolací v celé ploše podlahy Podlaha je v celé ploše v kontaktu se zeminou. Podlaha je ve výšce okolního terénu nebo ve výšce blízké. Podlaha může být buď neizolovaná nebo izolovaná rovnoměrně (nahoře, dole nebo uvnitř souvrství). Podlaha w Zemina Ekvivalentní tloušťka podlah dt se stanoví ze vztahu w je tloušťka obvodových stěn R f tepelný odpor všech tepelně izolačních vrstev včetně nášlapné vrstvy. Tepelné odpory desek z hutného betonu a tenké nášlapné vrstvy se mohou zanedbat. tepelná vodivost nepromrzlé zeminy Součinitel prostupu tepla U o se vypočítá podle následujícího kritéria: pro dt B (neizolované nebo mírně izolované podlahy) platí ( ) pro dt B (dobře izolované podlahy) platí Pro podlahy bez okrajové izolace (izolace podél obvodových stěn) platí

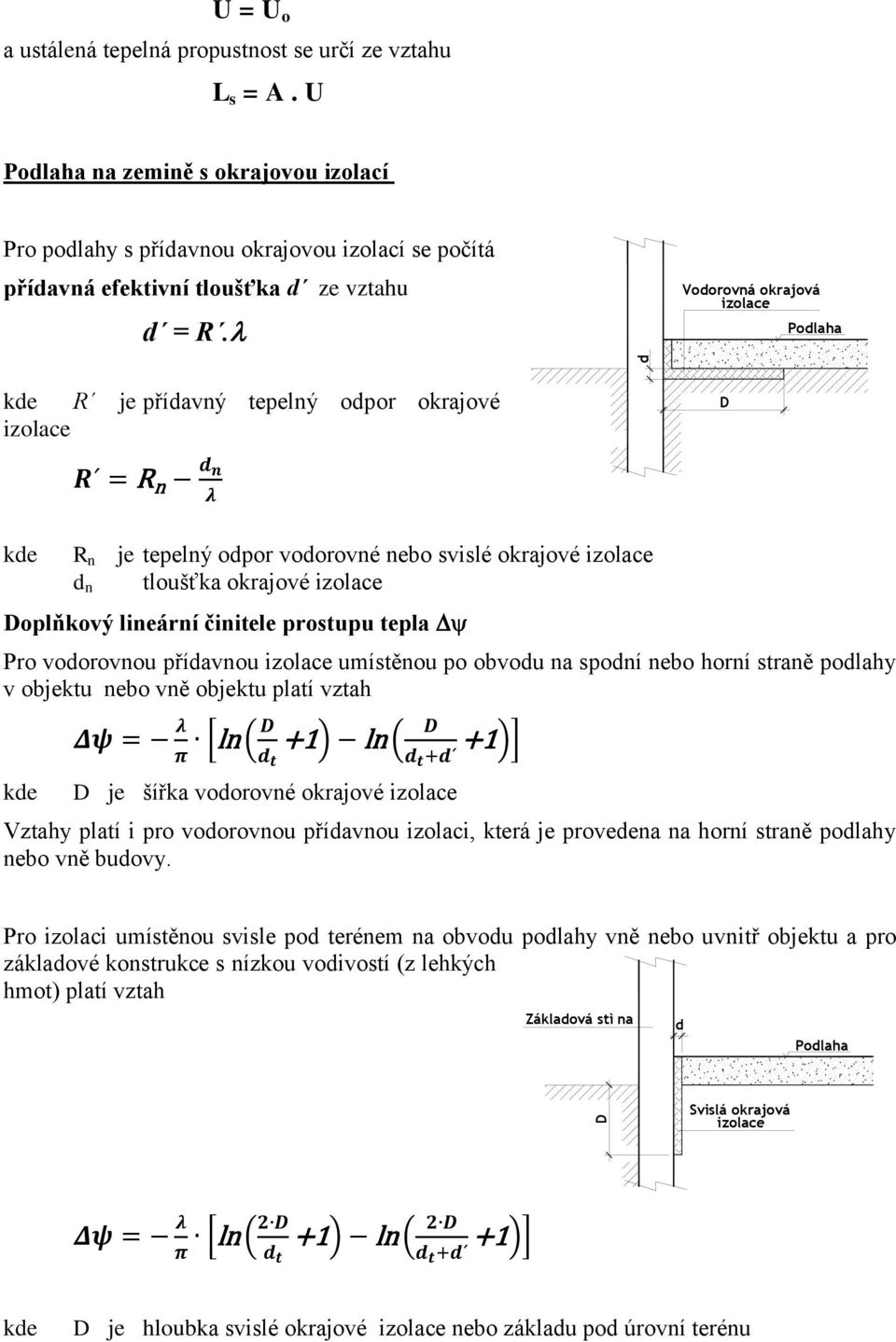

3 U = U o a ustálená tepelná propustnost se určí ze vztahu L s = A. U Podlaha na zemině s okrajovou izolací Pro podlahy s přídavnou okrajovou izolací se počítá přídavná efektivní tloušťka d ze vztahu d = R. R je přídavný tepelný odpor okrajové izolace d Vodorovná okrajová izolace D Podlaha R n je tepelný odpor vodorovné nebo svislé okrajové izolace d n tloušťka okrajové izolace Doplňkový lineární činitele prostupu tepla Pro vodorovnou přídavnou izolace umístěnou po obvodu na spodní nebo horní straně podlahy v objektu nebo vně objektu platí vztah [ ( ) ( )] D je šířka vodorovné okrajové izolace Vztahy platí i pro vodorovnou přídavnou izolaci, která je provedena na horní straně podlahy nebo vně budovy. Pro izolaci umístěnou svisle pod terénem na obvodu podlahy vně nebo uvnitř objektu a pro základové konstrukce s nízkou vodivostí (z lehkých hmot) platí vztah Základová stì na d Podlaha D Svislá okrajová izolace [ ( ) ( )] D je hloubka svislé okrajové izolace nebo základu pod úrovní terénu

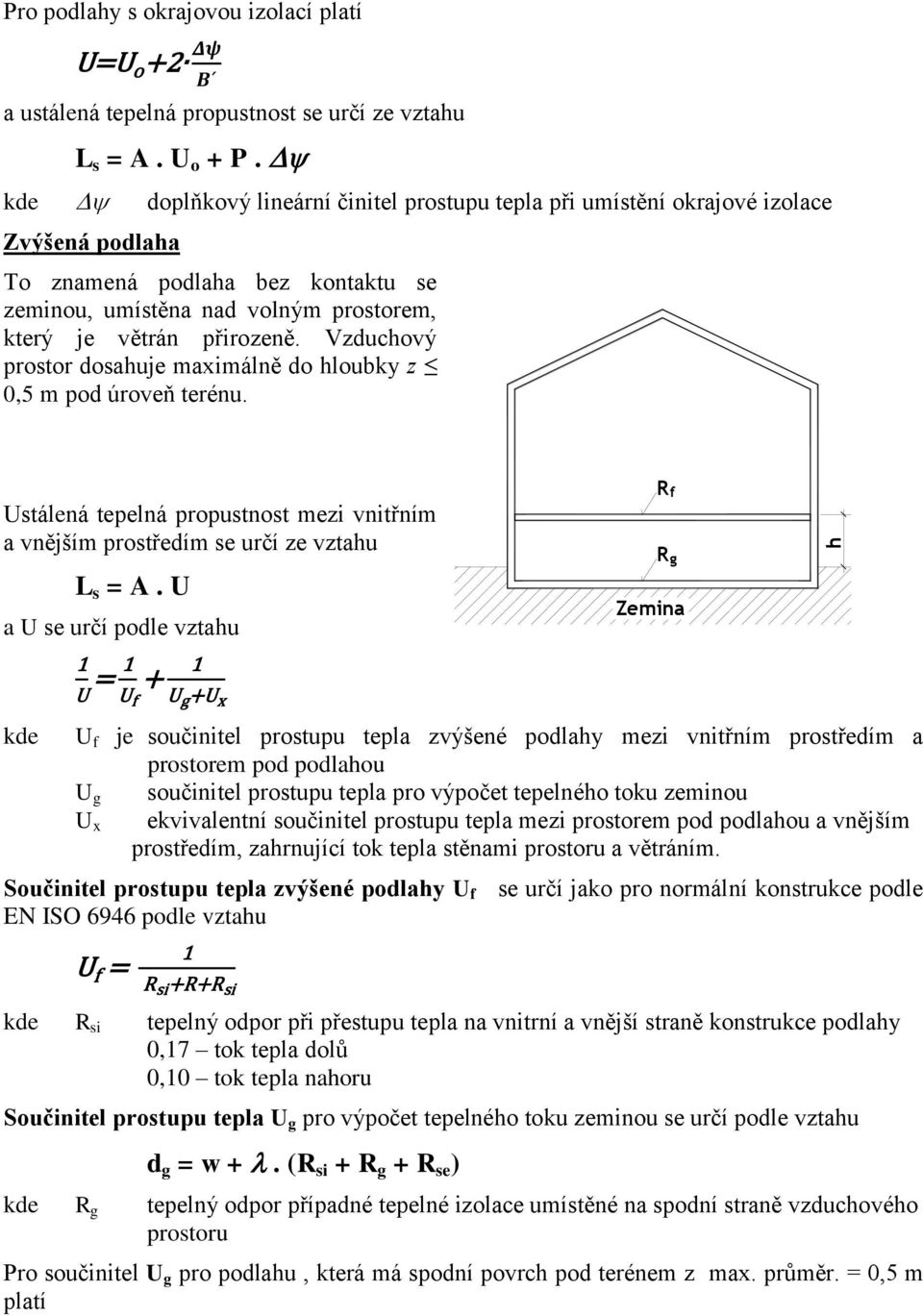

4 Pro podlahy s okrajovou izolací platí a ustálená tepelná propustnost se určí ze vztahu L s = A. U o + P. doplňkový lineární činitel prostupu tepla při umístění okrajové izolace Zvýšená podlaha To znamená podlaha bez kontaktu se zeminou, umístěna nad volným prostorem, který je větrán přirozeně. Vzduchový prostor dosahuje maximálně do hloubky z 0,5 m pod úroveň terénu. Ustálená tepelná propustnost mezi vnitřním a vnějším prostředím se určí ze vztahu L s = A. U a U se určí podle vztahu R f R g Zemina h U f je součinitel prostupu tepla zvýšené podlahy mezi vnitřním prostředím a prostorem pod podlahou U g součinitel prostupu tepla pro výpočet tepelného toku zeminou U x ekvivalentní součinitel prostupu tepla mezi prostorem pod podlahou a vnějším prostředím, zahrnující tok tepla stěnami prostoru a větráním. Součinitel prostupu tepla zvýšené podlahy U f se určí jako pro normální konstrukce podle EN ISO 6946 podle vztahu R si tepelný odpor při přestupu tepla na vnitrní a vnější straně konstrukce podlahy 0,17 tok tepla dolů 0,10 tok tepla nahoru Součinitel prostupu tepla U g pro výpočet tepelného toku zeminou se určí podle vztahu d g = w +. (R si + R g + R se ) R g tepelný odpor případné tepelné izolace umístěné na spodní straně vzduchového prostoru Pro součinitel U g pro podlahu, která má spodní povrch pod terénem z max. průměr. = 0,5 m platí

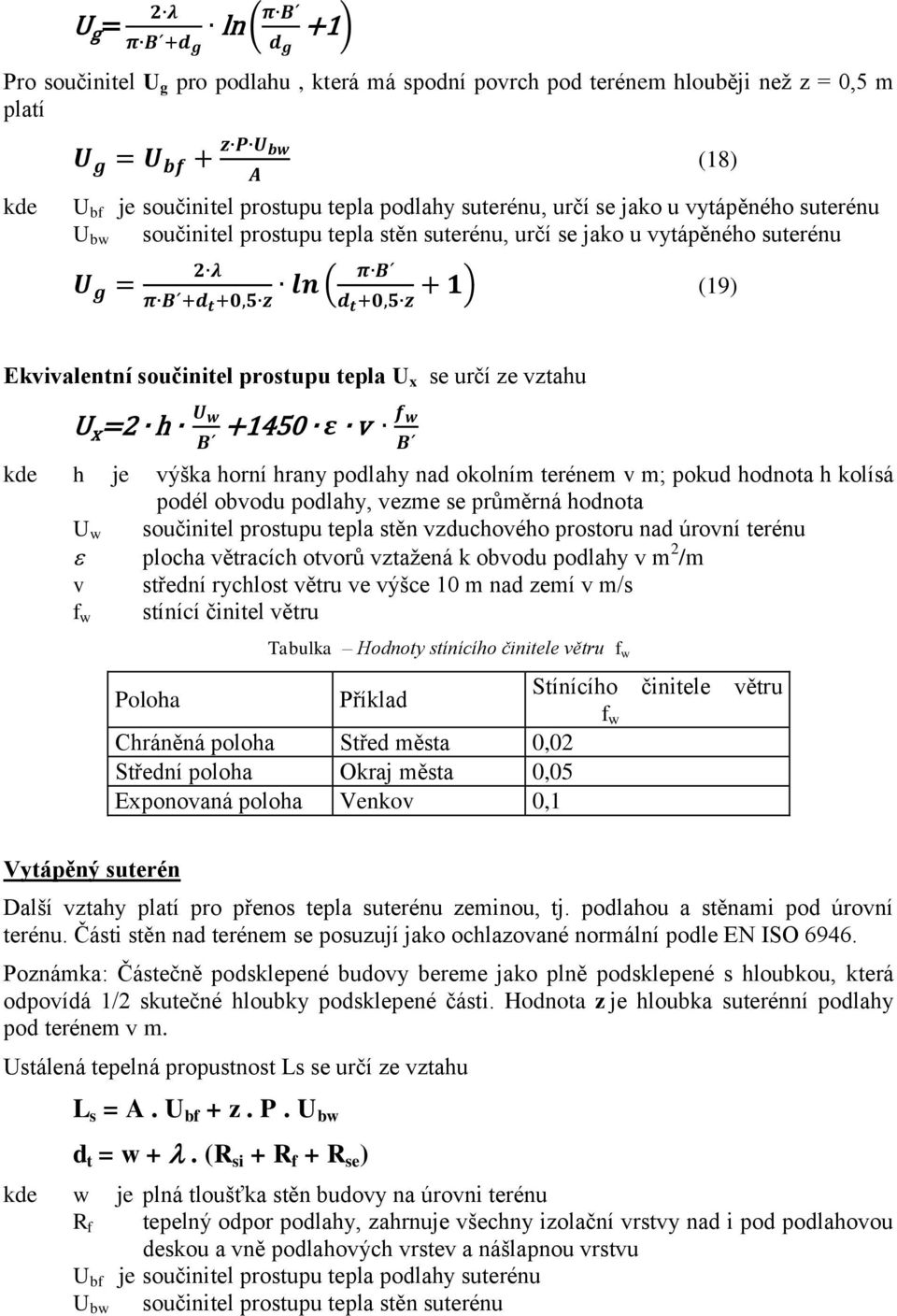

5 ( ) Pro součinitel U g pro podlahu, která má spodní povrch pod terénem hlouběji než z = 0,5 m platí U bf je součinitel prostupu tepla podlahy suterénu, určí se jako u vytápěného suterénu U bw součinitel prostupu tepla stěn suterénu, určí se jako u vytápěného suterénu (18) ( ) (19) Ekvivalentní součinitel prostupu tepla U x se určí ze vztahu h je výška horní hrany podlahy nad okolním terénem v m; pokud hodnota h kolísá podél obvodu podlahy, vezme se průměrná hodnota U w součinitel prostupu tepla stěn vzduchového prostoru nad úrovní terénu plocha větracích otvorů vztažená k obvodu podlahy v m 2 /m v střední rychlost větru ve výšce 10 m nad zemí v m/s stínící činitel větru f w Tabulka Hodnoty stínícího činitele větru f w Poloha Příklad Stínícího činitele větru f w Chráněná poloha Střed města 0,02 Střední poloha Okraj města 0,05 Exponovaná poloha Venkov 0,1 Vytápěný suterén Další vztahy platí pro přenos tepla suterénu zeminou, tj. podlahou a stěnami pod úrovní terénu. Části stěn nad terénem se posuzují jako ochlazované normální podle EN ISO Poznámka: Částečně podsklepené budovy bereme jako plně podsklepené s hloubkou, která odpovídá 1/2 skutečné hloubky podsklepené části. Hodnota z je hloubka suterénní podlahy pod terénem v m. Ustálená tepelná propustnost Ls se určí ze vztahu L s = A. U bf + z. P. U bw d t = w +. (R si + R f + R se ) w je plná tloušťka stěn budovy na úrovni terénu R f tepelný odpor podlahy, zahrnuje všechny izolační vrstvy nad i pod podlahovou deskou a vně podlahových vrstev a nášlapnou vrstvu U bf je součinitel prostupu tepla podlahy suterénu součinitel prostupu tepla stěn suterénu U bw

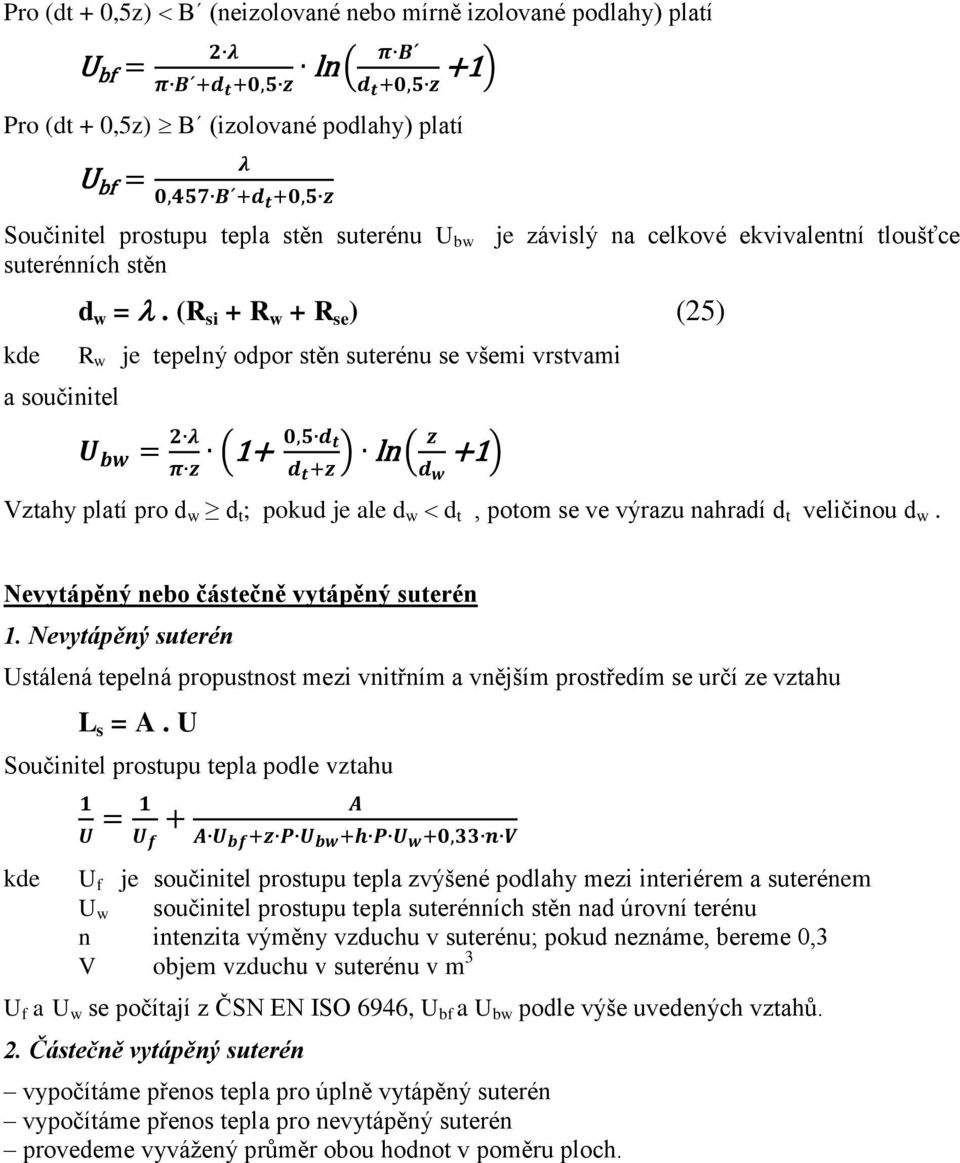

6 Pro (dt + 0,5z) B (neizolované nebo mírně izolované podlahy) platí ( ) Pro (dt + 0,5z) B (izolované podlahy) platí Součinitel prostupu tepla stěn suterénu U bw je závislý na celkové ekvivalentní tloušťce suterénních stěn d w =. (R si + R w + R se ) (25) R w je tepelný odpor stěn suterénu se všemi vrstvami a součinitel ( ) ( ) Vztahy platí pro d w d t ; pokud je ale d w d t, potom se ve výrazu nahradí d t veličinou d w. Nevytápěný nebo částečně vytápěný suterén 1. Nevytápěný suterén Ustálená tepelná propustnost mezi vnitřním a vnějším prostředím se určí ze vztahu L s = A. U Součinitel prostupu tepla podle vztahu U f je součinitel prostupu tepla zvýšené podlahy mezi interiérem a suterénem U w součinitel prostupu tepla suterénních stěn nad úrovní terénu n intenzita výměny vzduchu v suterénu; pokud neznáme, bereme 0,3 V objem vzduchu v suterénu v m 3 U f a U w se počítají z ČSN EN ISO 6946, U bf a U bw podle výše uvedených vztahů. 2. Částečně vytápěný suterén vypočítáme přenos tepla pro úplně vytápěný suterén vypočítáme přenos tepla pro nevytápěný suterén provedeme vyvážený průměr obou hodnot v poměru ploch.
