1 SKLOKERAMICKÁ DESKA MODEL C2D 60 C2D 60Z C2D 75Z2 Návod k použití a instalaci D 18

2

3 Vážený zákazníku, děkujeme Vám za důvěru, kterou jste nám prokázali nákupem našeho výrobku. Sklokeramické desky Touch Control. které nabízíme, vyrábíme ve třech variantách, které se od sebe liší svým vybavením. Při výrobě zařízení nejsou používány složky, negativně ovlivňující životní prostředí, z tohoto důvodu se jedná o ekologické výrobky. Prosíme Vás abyste se před použitím zařízení důkladně seznámili s tímto návodem. Dodržování v něm uvedených doporučení umožní ekonomické hospodaření s elektrickou energií, vyloučení případných závad a zajistí bezpečnou práci Vašeho přístroje. Přejeme Vám plnou spokojenost z Vašeho nákupu. MASTERCOOK 3

4 OBSAH TECHNICKÉ PARAMETRY 5 VŠEOBECNÝ POPIS 5 POPIS DOTEKOVÝCH POLÍ C2D60, C2D60Z 6 POPIS DOTEKOVÝCH POLÍ C2D75Z2 7 POPIS MINUTEK C2D75Z2 8 OBSLUHA DESKY 9 BEZPEČNOSTNÍ POKYNY PŘI POUŽÍVÁNÍ 12 JINÉ POZNÁMKY 12 POUŽITÍ NÁDOBÍ 13 ČIŠTĚNÍ 14 PŘIPOJENÍ DESKY 15 INSTALACE DESKY 17 Poznámka: Jakékoliv opravy desky mohou být prováděny pouze autorizovaným servisem, v jiném případě ztrácí záruka svou platnost.. Technická specifi kace a identifikační čísla zařízení jsou uvedeny na nominální tabulce. Seznamte se s těmito údaji před připojením do sítě. Připojení k elektrické síti může provést pouze osoba, která má příslušná oprávnění. Pokud deska obsahuje halogenovou varnou plochu, neupírejte na ni zrak, jestliže na něm není postaven hrnec. 4

5 TECHNICKÉ PARAMETRY Typ C2D60 C2D60Z C2D75Z2 Charakteristika Model D60 X C2D60 S C2D60Z X C2D60Z S C2D75Z2 S Vnější šířka rozměry desky hloubka [mm] výška Počet varných ploch pole High-Light [kw] 2,1 2,1 0,7/2,1 0,7/2,1 0,7/2,1 Výkon pole High-Light [kw] 1,2 1,2 1,2 1,2 1,2 varných ploch pole High-Light [kw] 1,2 1,2 1,2 1,2 1,5/2,3 pole High-Light [kw] 1,8 1,8 1,8 1,8 1,8 Příkon [kw] 6,3 6,3 6,3 6,3 7,4 Provedení nerezový rám leštěné hrany CELKOVÝ POPIS nerezový rám leštěné hrany leštěné hrany SENZOROVÉ OVLÁDÁNÍ SENZOROVÉ OVLÁDÁNÍ SENZOROVÉ OVLÁDÁNÍ 5

6 POPIS DOTEKOVÝCH POLÍ C2D60, C2D60Z Přepínač dvojité varné plochy (Typ C2D60Z) Přepínače pro zapnutí varných ploch Nastavený varný stupeň Varování před horkou varnou plochou Přepínače nastavení stupně varné plochy + od 0 do 9 - od 9 do 0 Kontrolka zablokování Senzor pro zablokování Přepínač pro zapnutí / vypnutí desky 6

7 POPIS DOTEKOVÝCH POLÍ C2 D7 5Z2 Kontrolka oválné varné plochy Přepínač oválné varné plochy Kontrolka dvojité varné plochy Přepínač dvojité varné plochy Ukazatel zapnuté plochy Nastavený varný stupeň Varování před horkou varnou plochou Přepínače nastavení stupně varné plochy + od 0 do 9 - od 9 do 0 Minutka Kontrolka zablokování Senzor pro zablokování Přepínač pro zapnutí / vypnutí desky 7

8 POPIS MINUTKY C2 D75 Z2 Každá z varných ploch na desce CD75Z2 je vybavena minutkou (od 1 minuty do 99), která automaticky vypíná ohřev a zvukově signalizuje uplynutí nastavené doby. Varná plocha může pracovat s minutkou anebo bez ní. Určení a nastavení varné plochy Abychom přiřadili hodiny k jedné z varných ploch, je třeba postupovat následovně: Jestliže je varná deska zapnuta: 1. Zvolte požadovaný stupeň výkonu varné plochy. 2. Abychom zapnuli hodiny, dotkněte se senzoru +, který přísluší hodinám. Na displeji se objeví 0 0 a na displeji každé plochy se objeví. 3. Dotkněte se zvolené plochy. Na displeji této plochy bude blikat. V tomto okamžiku jsou hodiny přiřazeny ke zvolené ploše. 4. Zvolte požadovanou dobu dotekem + příslušných hodin. Po provedení těchto činností je ukončena sekvence přiřazování hodin. Hodiny automaticky zhasnou, pokud mezi jedním a druhým úkonem uběhne více než 10 sekund anebo jestliže nezvolíme čas. Po přiřazení hodin k ploše a volbě doby budou hodiny odpočítávat dobu a na displeji bude probíhat čas zbývající do konce aktivity plochy. Během nastavování doby na displeji nastavované plochy se mění vybraný stupeň a písmeno, které upozorňuje, že je nastavována varná plocha. Po uplynutí doby plocha zhasne, kontrolka zvukově signalizuje a na displeji hodin bude blikat 0 0. Dotekem kteréhokoliv kontrolního senzoru se vypne signál. Anulování nastavení Dotkněte se senzoru - hodin, až se na displeji minutek objeví

9 OBSLUHA DESKY Senzory Keramický povrch desky je vybaven senzory, které jsou citlivé na dotek, a reagují také na přítomnost objektu, který odráží světlo. Varné plochy jsou obsluhovány dotekem na příslušných senzorech. Je nutné dotknout se pouze jednoho senzoru, jinak nebudou na dotek reagovat. Zachovávejte povrchy senzorů v čistotě a nepokládejte na nich žádné předměty. Senzory mohou být náhodně aktivovány nečistotou nebo předměty. Pokud je deska vypnuta, ukazatele pro všechny senzory jsou vypnuté. Zapnutí desky Přidržte stiskem na 3 sekundy senzor zapnutí varné plochy. Displej 0 stupně varných ploch se rozsvítí. Pokud nebude během pěti sekund nastaven stupeň ohřívání pro žádnou varnou plochu, deska se vypne a bude nutné ji znovu zapnout. Nastavení stupně varných ploch -/+ Každá varná plocha má senzor -/+ nastavení výkonu, s jejichž pomocí lze nastavit varný výkon v rozsahu od 1 do 9. Změna varného výkonu plochy, v době, kdy je vypnutá, se aktivuje stiskem senzoru -/+. Vypnutí varných ploch Stiskněte senzor -, dokud se na displeji neobjeví 0. Jestliže je varná plocha horká, na displeji se rozsvítí H. 9

10 OBSLUHA DESKY Displej zbytkového tepla H Po aktivaci varné plochy na varný stupeň 0, příslušný displej ukáže 0 nebo H. Jestliže jsou varné plochy vypnuty, ale horké, na displeji se objeví H. Nedotýkejte se okolí varných ploch. HROZÍ NEBEZPEČÍ POPÁLENÍ. Podle použitého varného stupně bude displej zapnut po dobu přibližně 30 minut. POZOR V případě přerušení napájení, kdy je zapnut displej zbytkového tepla, je nutné mít na paměti, že displej nebyl znovu zapnut, ani v případě, že varná plocha je pořád horká. Funkce zablokování desky Zablokování varných ploch zabraňuje náhodným změnám v době jejich aktivace. Počáteční nastavení jsou zachovány a displeje jsou aktivní. Varné plochy by měly být blokovány, aby se zabránilo manipulaci dětmi a následkům případného kontaktu s nádobím nebo příbory. Stiskněte senzor blokování, dokud se nerozsvítí jeho kontrolka. Zrušení zablokování Stiskněte senzor zablokování, dokud nezhasne jeho kontrolka. 10

11 OBSLUHA DESKY Varná plocha s dvojitým průměrem Senzor pro variabilní varné plochy řídí pouze jeho malou prostřední část. Stiskem senzoru s dvojitým průměrem lze ovládat celou varnou plochu, až se rozsvítí jeho kontrolka. K dalšímu přepnutí na menší průměr dojde po opakovaném stisknutí stejného senzoru, až zhasne kontrolka. Oválná varná plocha pod pekáč Senzor ovládající variabilní varnou plochu řídí pouze jeho malý kulatý prostor. Řízení celou oválnou varnou plochou bude možné po stisknutí senzoru oválné plochy, až se rozsvítí jeho kontrolka. Nové přepnutí na malý kulatý prostor nastane po dalším stlačení stejného senzoru, dokud nezhasne kontrolka. Automatické programování 9 (rychlé zahřátí) Každá varná plocha má funkci automatického programování. Tato funkce umožňuje rychlé dosažení příslušné teploty a jejího automatického udržení. Nastavení Jedním stiskem senzoru + se rozsvítí tečka, když displej ukazuje 9, objeví se 9. Nastavení je aktivováno během doby 10 sekund a umožňuje zvolit požadovanou úroveň varného stupně. Stiskem senzoru -, pro snížení varného výkonu na požadovanou úroveň (jsou doporučována nastavení 3. 6.). Po automatickém dosažení varné teploty, zazní krátký signalizující zvuk a zhasne tečka na displeji. Varná plocha bude pokračovat v běžné činnosti. Automatické programování varné plochy lze vypnout stiskem senzoru a tečka na displeji zhasne. 11

12 BEZPEČNOSTNÍ POKYNY Bezpečnostní systémy Elektronické systémy jsou chráněny senzorem, který zjistí nadměrnou teplotu, vypne varnou plochu nejbližší k senzorům a na displeji se zapne písmeno H. Varná plocha může být znovu zapnuta, jestliže se teplota elektronických systémů vrátí do normy. Každá varná plocha je vybavena vnitřním omezením teploty, které vypne varnou plochu, pokud je povrch desky nadměrně ohříván. V případě, že se na povrchu varné plochy objeví jakékoliv praskliny, je nutné je okamžitě odpojit od napájení. Nelze používat žádnou část desky, dokud nebude nainstalována nová sklokeramická deska. Automatika V případě ponechání desky bez dozoru, vypne se sama po určité době, která je závislá na nastaveném varném stupni (úroveň 1 10 hodin, úroveň 9 1 hodiny). JINÉ POZNÁMKY Pokud bude současně stisknut více než jeden senzor, dojde k zablokování. Jestliže jsou všechny úrovně výkonu nastaveny na 0, řízení bude automaticky vypnuto po uplynutí 5 sekund. Pokud bude jeden nebo více senzorů stisknut déle než 30 sekund (nádobí nebo příbory jsou položeny na senzoru), řízení bude automaticky vypnuto a výstražný tón zazní každých 30 sekund, dokud nebude senzor stiskem vypnut. 12

13 POUŽITÍ NÁDOBÍ Většina ocelových, smaltovaných, nerezových, keramických a měděných hrnců je pro použití na sklokeramických deskách vhodná. ANO OCELOVÉ, SMALTOVANÉ, NEREZOVÉ, KERAMICKÉ A MĚDĚNÉ HRNCE Hliníkové hrnce nejsou doporučovány, mohou zabarvit keramický povrch, což se netýká hliníkového nádobí se dnem pokrytým nerezovou ocelí. HLINÍK HLINÍK NEREZOVÁ OCEL Varné plochy by neměly být zapnuty bez postaveného nádobí. Dno hrnce by mělo být suché a rovné. Hrnce, které byly používány na plynových hořácích, obvykle nemají zcela rovné dno a budou hůře absorbovat teplo. Je třeba se ujistit, zda průměr hrnce není menší než je průměr varné plochy. Vyvarujte se přesouvání hrnců po sklokeramické desce, mohlo by to způsobit poškrábání. Vždy je třeba hrnec zvednout. Nepoužívejte nikdy plastové nádoby a foliové obaly, neboť se mohou roztopit a přivařit k povrchu desky. 13

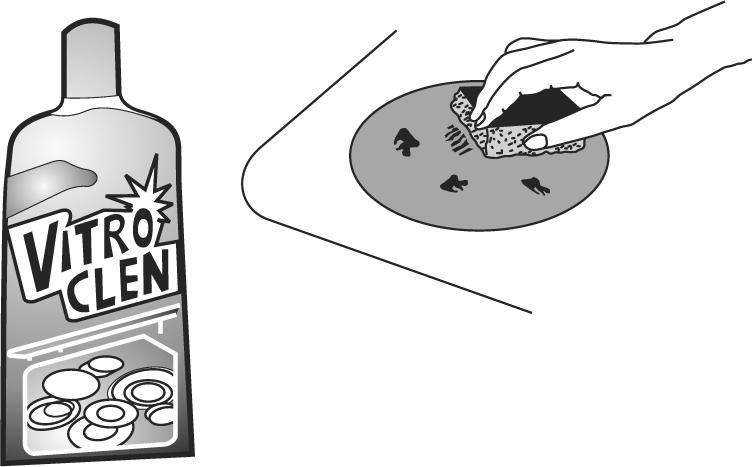

14 ČIŠTĚNÍ DŮLEŽITÉ: Jestliže sklokeramický povrch desky praskne nebo se na něm objeví rysky, je třeba neodkladně odpojit zařízení a zavolat servis. Desku je třeba čistit pravidelně, když je chladná. Nepoužívejte drsné houby ani pískové prostředky. Myjte měkkou houbou, hadříkem a vodou a mýdlem. Jednou týdně je třeba vyčistit desku důkladně s použitím speciálního prostředku, který konzervuje a chrání sklokeramické desky (vzorek je v balíčku s příslušenstvím). Zaschlé zbytky seškrabte s použitím škrabky (připojena v balíčku s příslušenstvím). V případě, že na desce zůstal připálený cukr (nebo jiná sladká substance) anebo umělá hmota, je třeba ji neodkladně odstranit za pomoci škrabky, dokud je tato substance horká. Jestliže toto neučiníme, může zůstat na desce trvalá stopa. Nepoužívejte desku jako kuchyňské pracovní místo k různým činnostem nebo ke stavění nádobí. Zvláště je nutná opatrnost s nečistotami jako je hlína, prach ze zeleniny, prací prášky, atd., které mohou při posouvání hrnce poškrábat desku. 14

15 PŘIPOJENÍ DESKY Připojení je nutno provést podle obr. A. Je povoleno připojení desky k jednofázovému napájení, avšak elektrická instalace, ke které bude deska připojena, musí být adaptována pro zatížení proudem 32 A, obr. B. Elektrická instalace napájející desku musí být vybavena vypínačem umožňujícím odpojení všech pólů zdroje. Vzdálenost mezi pracovními kontakty vypínače by měla být min. 3 mm v rozpojeném stavu. Celkový výkon Deska: 60 cm. 6,3 kw, Deska: 75 cm. 7,4 kw Obr. A Deska Napětí Tři fáze Nominální proud Jištění na fázích 60 cm V~ 14 A 16 A 75 cm V~ 16 A 20 A Obr. B Jedna fáze Deska Napětí Nominální proud Jištění na fázích 60 cm V~ 27,5 A 32 A 75 cm V~ 32 A 32 A 15

16 PŘIPOJENÍ DESKY Sklokeramické desky C2D60, C2D60 Z a C2D75 Z2 je možno připojit k napájení 230 V. Je přípustné připojení desky k jednofázové napájecí síti přizpůsobené k zatížení proudem16 A pod podmínkou, že používáme desku v souladu s níže uvedenou tabulkou. Činnost polí je řízena speciálně zkonstruovaným elektronickým systémem automatického rozvodu příkonu k jednotlivým varným plochám, umožňujícím připojení desky k jednofázovému napájení. Počet současně zapnutých varných ploch Možnosti nastavení na displeji stupně zapnutých varných ploch Maximální příkon desky C2D60 C2D60Z CD75Z2 2,10 kw 2,10 kw 2,30 kw Poznámka: Používání výše uvedených pokynů zajišťuje správnou práci desky napájené napětím 230 V. Každé překročení rozsahu libovolné varné plochy způsobí, že maximální výkon bude součtem jednotlivých varných ploch. Tento fakt může způsobit aktivaci pojistek jednofázových domácích instalací. 16

17 INSTALACE DESKY 1 V kuchyňské desce vyřežte otvor podle návodu na šabloně připojené k desce. Zařízení je typ X protipožární ochrany. Minimální vzdálenost mezi otvorem v desce a nejbližší stěnou je 100 mm. 2 Položte desku na stůl spodní stranou nahoru. Odstraňte zajišťující proužek papíru z těsnění a přilepte jej kolem obvodu hrany desky (obr. 1). Jestliže deska nemá rámy, nejdříve je nutné přilepit vytvarované proužky podle nákresu, a potom přilepte rovné proužky podle okrajů desky tak, aby přesně přiléhaly k sobě (obr. 2). Obr. 1 POZNÁMKA: Nepoužívejte součásti, které nelze později odlepit, např. lepené silikonem. Obr. 2 17

18 INSTALACE DESKY 3 Položte desku vedle otvoru v kuchyňské desce a připojte přívodní šňůru do zásuvky. DŮLEŽITÉ: Připojení proveďte s vypnutým napájením. Zařízení musí být dobře uzemněno. Deska není vybavena přívodní šňůrou, odpovídající přívodní šňůra musí být zvolena a instalována technikem s oprávněním. Výrobce není odpovědný za instalaci, která nebyla provedena v souladu s výše uvedenými pokyny. 4 Následně uložte desku do otvoru v kuchyňské desce, silně ji přitlačte, aby bylo zajištěno dobré utěsnění. 5 Přišroubujte 4 utahovací šrouby pod stolem ve čtyřech rozích otvoru. (Šrouby, konzoly a matice jsou připojeny v balíčku s příslušenstvím). 18

19 UPOZORNĚNÍ Poznámka, týkající se životního prostředí INFORMACE TÝKAJÍCÍ SE SPRÁVNÉ LIKVIDACE ELEKTRICKÝCH A ELEKTRONIC- KÝCH SPOTŘEBIČŮ Po ukončení doby životnosti nesmí být výrobek odklizen společně s běžným domácím odpadem. Můžete jej bezplatně odevzdat na specializovaná místa zpětného odběru. Bližší informace získáte u Vašeho prodejce nebo na Oddělená likvidace elektrospotřebičů znamená prevenci negativních vlivů na životní prostředí a na zdraví, které způsobuje nevhodná likvidace, umožňuje recyklaci jednotlivých materiálů a tím i významnou úsporu energií a surovin. Aby se zdůraznily povinnosti spolupracovat při separovaném sběru, je na výrobku grafický symbol, který označuje doporučení nepoužít na jeho likvidaci tradiční kontejnery. 19
