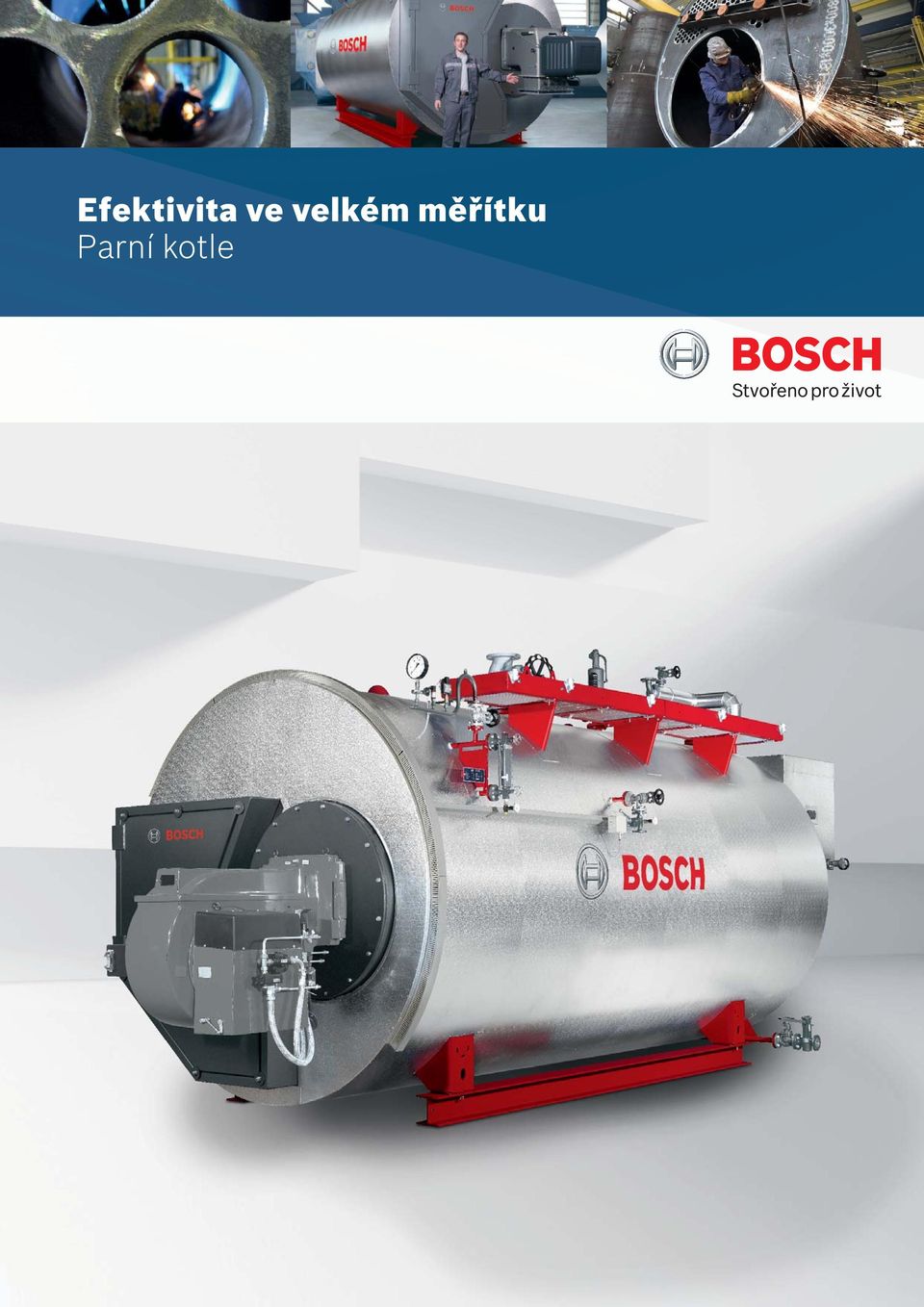

1 Efektivita ve velkém měřítku Parní kotle

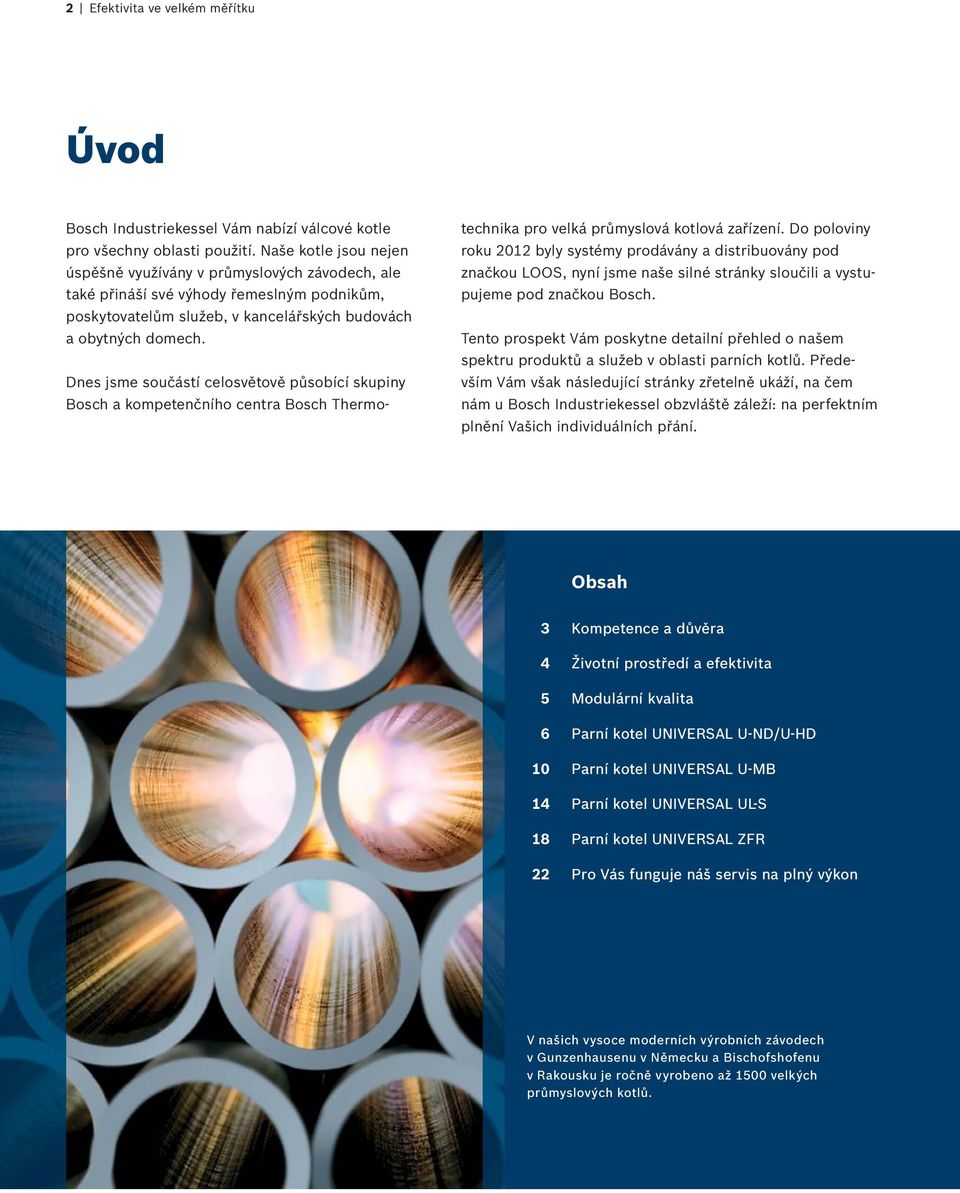

2 2 Efektivita ve velkém měřítku Úvod Bosch Industriekessel Vám nabízí válcové kotle pro všechny oblasti použití. Naše kotle jsou nejen úspěšně využívány v průmyslových závodech, ale také přináší své výhody řemeslným podnikům, poskytovatelům služeb, v kancelářských budovách a obytných domech. Dnes jsme součástí celosvětově působící skupiny Bosch a kompetenčního centra Bosch Thermo- technika pro velká průmyslová kotlová zařízení. Do poloviny roku 2012 byly systémy prodávány a distribuovány pod značkou LOOS, nyní jsme naše silné stránky sloučili a vystupujeme pod značkou Bosch. Tento prospekt Vám poskytne detailní přehled o našem spektru produktů a služeb v oblasti parních kotlů. Především Vám však následující stránky zřetelně ukáží, na čem nám u Bosch Industriekessel obzvláště záleží: na perfektním plnění Vašich individuálních přání. Obsah 3 Kompetence a důvěra 4 Životní prostředí a efektivita 5 Modulární kvalita 6 Parní kotel UNIVERSAL U-ND/U-HD 10 Parní kotel UNIVERSAL U-MB 14 Parní kotel UNIVERSAL UL-S 18 Parní kotel UNIVERSAL ZFR 22 Pro Vás funguje náš servis na plný výkon V našich vysoce moderních výrobních závodech v Gunzenhausenu v Německu a Bischofshofenu v Rakousku je ročně vyrobeno až 1500 velkých průmyslových kotlů.

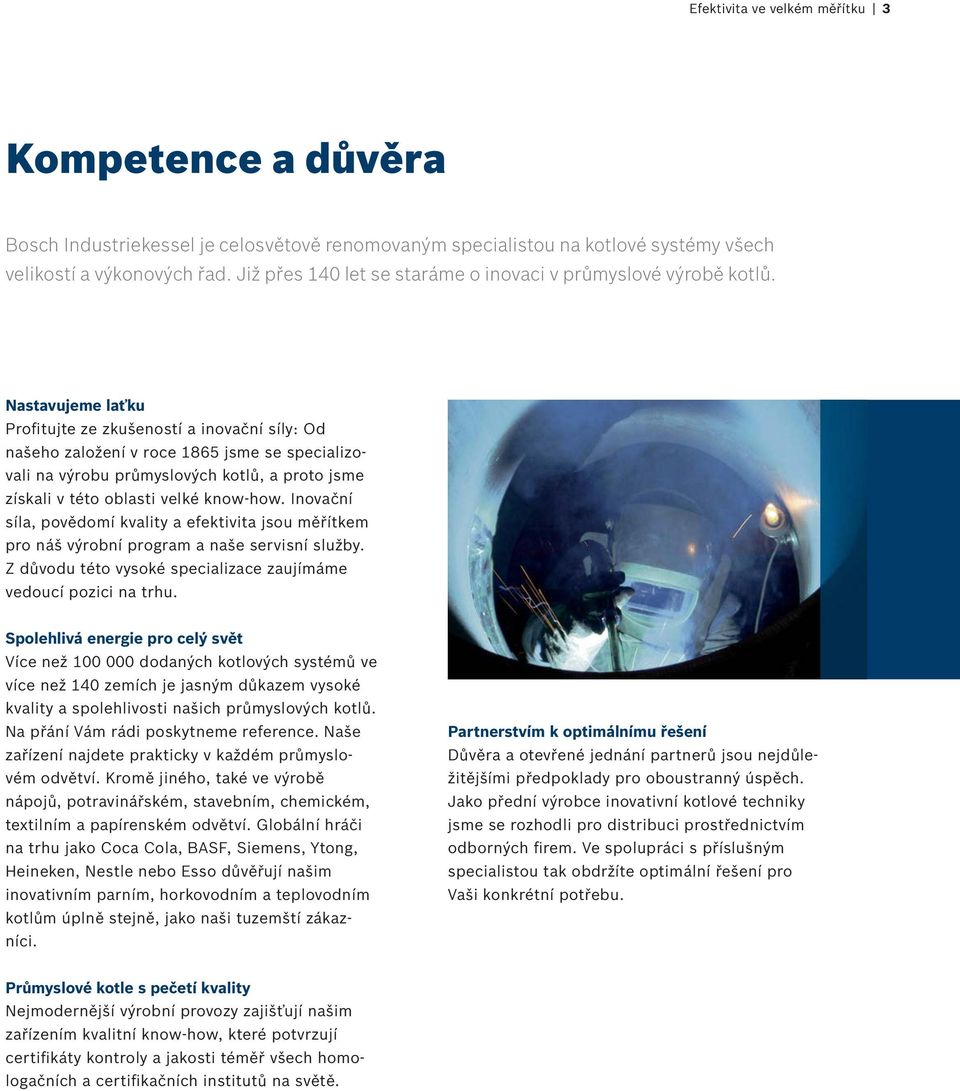

3 Efektivita ve velkém měřítku 3 Kompetence a důvěra Bosch Industriekessel je celosvětově renomovaným specialistou na kotlové systémy všech velikostí a výkonových řad. Již přes 140 let se staráme o inovaci v průmyslové výrobě kotlů. Nastavujeme laťku Profitujte ze zkušeností a inovační síly: Od našeho založení v roce 1865 jsme se specializovali na výrobu průmyslových kotlů, a proto jsme získali v této oblasti velké know-how. Inovační síla, povědomí kvality a efektivita jsou měřítkem pro náš výrobní program a naše servisní služby. Z důvodu této vysoké specializace zaujímáme vedoucí pozici na trhu. Spolehlivá energie pro celý svět Více než dodaných kotlových systémů ve více než 140 zemích je jasným důkazem vysoké kvality a spolehlivosti našich průmyslových kotlů. Na přání Vám rádi poskytneme reference. Naše zařízení najdete prakticky v každém průmyslovém odvětví. Kromě jiného, také ve výrobě nápojů, potravinářském, stavebním, chemickém, textilním a papírenském odvětví. Globální hráči na trhu jako Coca Cola, BASF, Siemens, Ytong, Heineken, Nestle nebo Esso důvěřují našim inovativním parním, horkovodním a teplovodním kotlům úplně stejně, jako naši tuzemští zákazníci. Partnerstvím k optimálnímu řešení Důvěra a otevřené jednání partnerů jsou nejdůležitějšími předpoklady pro oboustranný úspěch. Jako přední výrobce inovativní kotlové techniky jsme se rozhodli pro distribuci prostřednictvím odborných firem. Ve spolupráci s příslušným specialistou tak obdržíte optimální řešení pro Vaši konkrétní potřebu. Průmyslové kotle s pečetí kvality Nejmodernější výrobní provozy zajišťují našim zařízením kvalitní know-how, které potvrzují certifikáty kontroly a jakosti téměř všech homologačních a certifikačních institutů na světě.

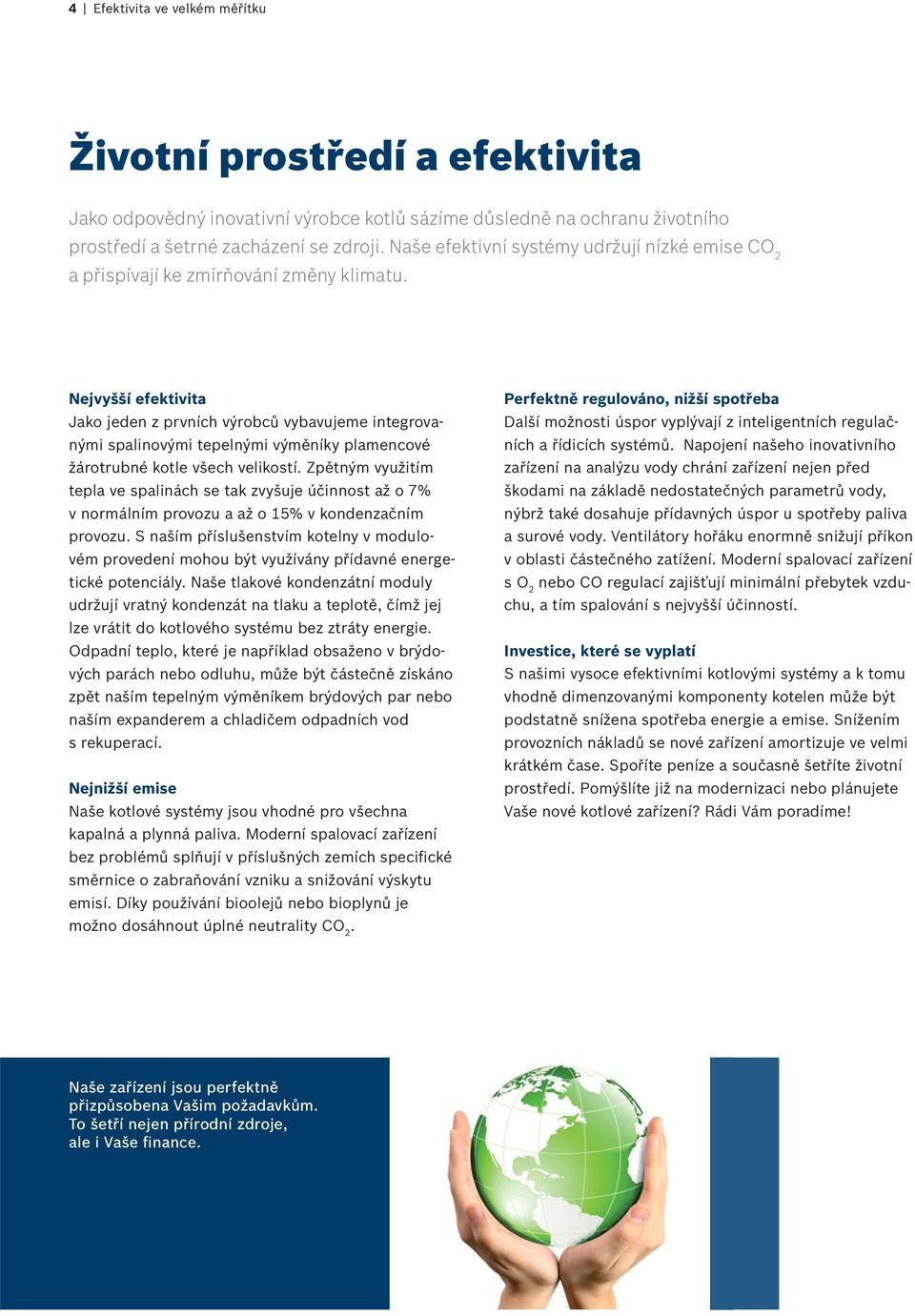

4 4 Efektivita ve velkém měřítku Životní prostředí a efektivita Jako odpovědný inovativní výrobce kotlů sázíme důsledně na ochranu životního prostředí a šetrné zacházení se zdroji. Naše efektivní systémy udržují nízké emise CO 2 a přispívají ke zmírňování změny klimatu. Nejvyšší efektivita Jako jeden z prvních výrobců vybavujeme integrovanými spalinovými tepelnými výměníky plamencové žárotrubné kotle všech velikostí. Zpětným využitím tepla ve spalinách se tak zvyšuje účinnost až o 7% v normálním provozu a až o 15% v kondenzačním provozu. S naším příslušenstvím kotelny v modulovém provedení mohou být využívány přídavné energetické potenciály. Naše tlakové kondenzátní moduly udržují vratný kondenzát na tlaku a teplotě, čímž jej lze vrátit do kotlového systému bez ztráty energie. Odpadní teplo, které je například obsaženo v brýdových parách nebo odluhu, může být částečně získáno zpět naším tepelným výměníkem brýdových par nebo naším expanderem a chladičem odpadních vod s rekuperací. Nejnižší emise Naše kotlové systémy jsou vhodné pro všechna kapalná a plynná paliva. Moderní spalovací zařízení bez problémů splňují v příslušných zemích specifické směrnice o zabraňování vzniku a snižování výskytu emisí. Díky používání bioolejů nebo bioplynů je možno dosáhnout úplné neutrality CO 2. Perfektně regulováno, nižší spotřeba Další možnosti úspor vyplývají z inteligentních regulačních a řídicích systémů. Napojení našeho inovativního zařízení na analýzu vody chrání zařízení nejen před škodami na základě nedostatečných parametrů vody, nýbrž také dosahuje přídavných úspor u spotřeby paliva a surové vody. Ventilátory hořáku enormně snižují příkon v oblasti částečného zatížení. Moderní spalovací zařízení s O 2 nebo CO regulací zajišťují minimální přebytek vzduchu, a tím spalování s nejvyšší účinností. Investice, které se vyplatí S našimi vysoce efektivními kotlovými systémy a k tomu vhodně dimenzovanými komponenty kotelen může být podstatně snížena spotřeba energie a emise. Snížením provozních nákladů se nové zařízení amortizuje ve velmi krátkém čase. Spoříte peníze a současně šetříte životní prostředí. Pomýšlíte již na modernizaci nebo plánujete Vaše nové kotlové zařízení? Rádi Vám poradíme! Naše zařízení jsou perfektně přizpůsobena Vašim požadavkům. To šetří nejen přírodní zdroje, ale i Vaše finance.

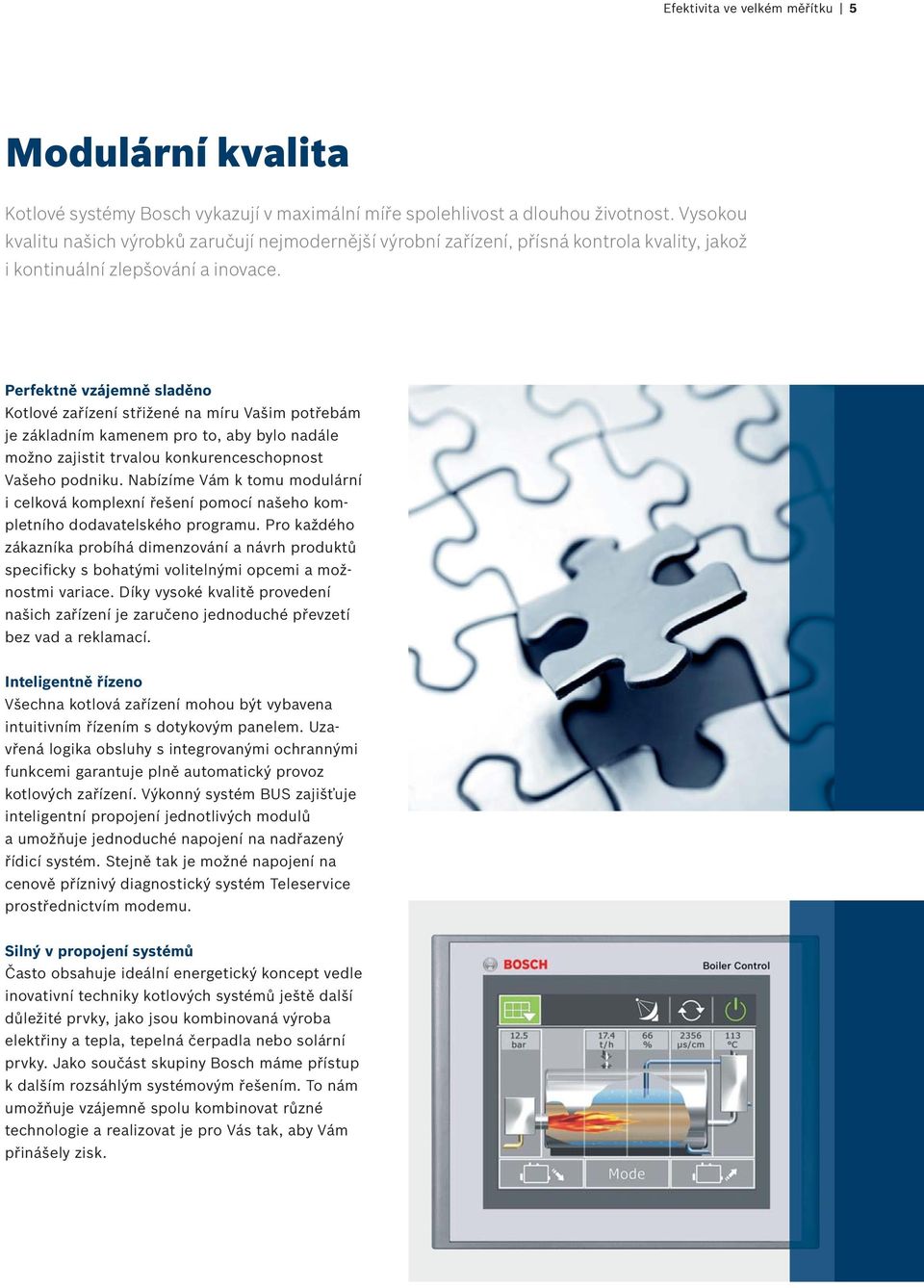

5 Efektivita ve velkém měřítku 5 Modulární kvalita Kotlové systémy Bosch vykazují v maximální míře spolehlivost a dlouhou životnost. Vysokou kvalitu našich výrobků zaručují nejmodernější výrobní zařízení, přísná kontrola kvality, jakož i kontinuální zlepšování a inovace. Perfektně vzájemně sladěno Kotlové zařízení střižené na míru Vašim potřebám je základním kamenem pro to, aby bylo nadále možno zajistit trvalou konkurenceschopnost Vašeho podniku. Nabízíme Vám k tomu modulární i celková komplexní řešení pomocí našeho kompletního dodavatelského programu. Pro každého zákazníka probíhá dimenzování a návrh produktů specificky s bohatými volitelnými opcemi a možnostmi variace. Díky vysoké kvalitě provedení našich zařízení je zaručeno jednoduché převzetí bez vad a reklamací. Inteligentně řízeno Všechna kotlová zařízení mohou být vybavena intuitivním řízením s dotykovým panelem. Uzavřená logika obsluhy s integrovanými ochrannými funkcemi garantuje plně automatický provoz kotlových zařízení. Výkonný systém BUS zajišťuje inteligentní propojení jednotlivých modulů a umožňuje jednoduché napojení na nadřazený řídicí systém. Stejně tak je možné napojení na cenově příznivý diagnostický systém Teleservice prostřednictvím modemu. Silný v propojení systémů Často obsahuje ideální energetický koncept vedle inovativní techniky kotlových systémů ještě další důležité prvky, jako jsou kombinovaná výroba elektřiny a tepla, tepelná čerpadla nebo solární prvky. Jako součást skupiny Bosch máme přístup k dalším rozsáhlým systémovým řešením. To nám umožňuje vzájemně spolu kombinovat různé technologie a realizovat je pro Vás tak, aby Vám přinášely zisk.

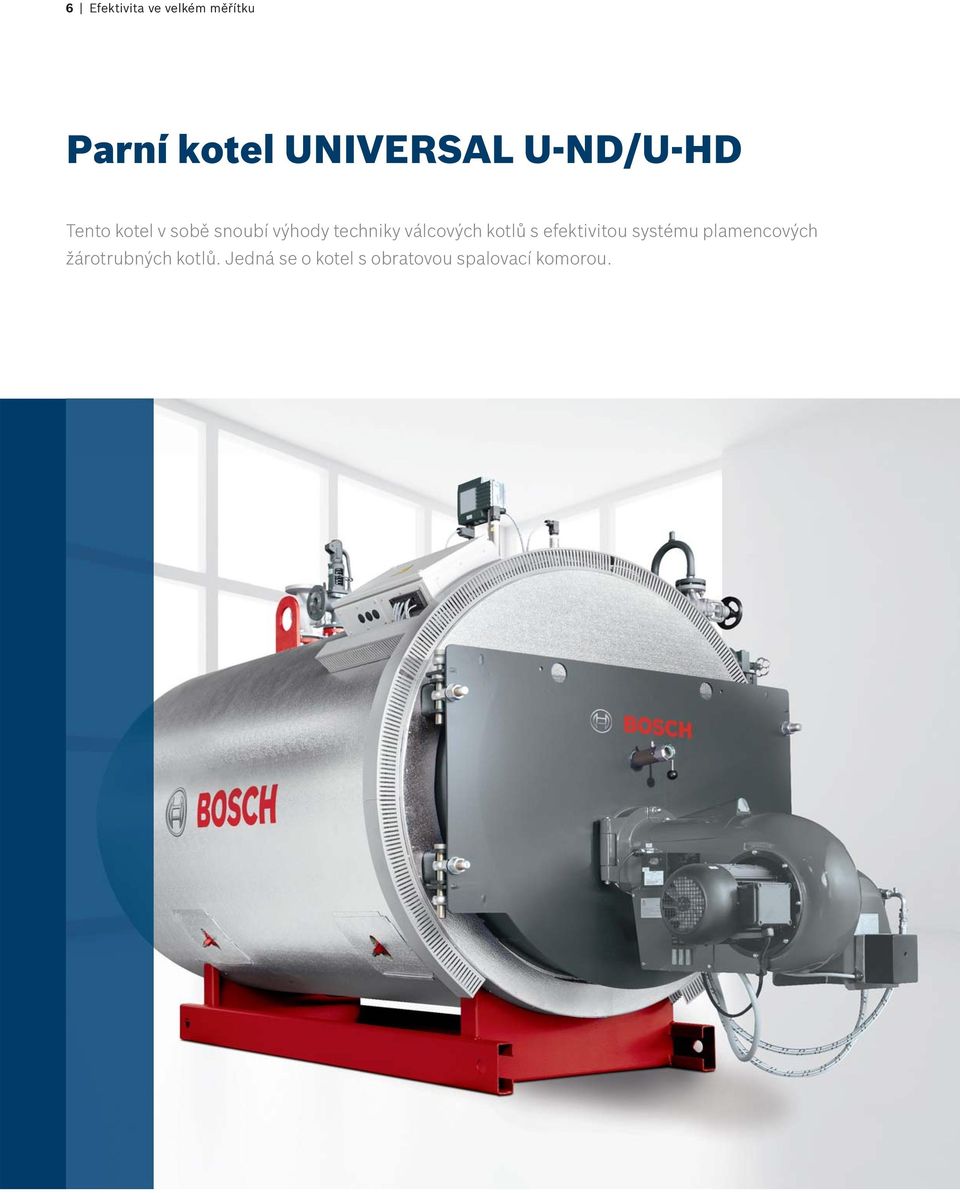

6 6 Efektivita ve velkém měřítku Parní kotel UNIVERSAL U-ND/U-HD Tento kotel v sobě snoubí výhody techniky válcových kotlů s efektivitou systému plamencových žárotrubných kotlů. Jedná se o kotel s obratovou spalovací komorou.

7 Efektivita ve velkém měřítku 7 Jako středotlaký nebo nízkotlaký parní kotel Velkoobjemový plamenec a svazky žárových trubek jsou k sobě vzájemně ideálně sladěny. Kotel se vyznačuje velmi kompaktním konstrukčním provedením. Parní kotel UNIVERSAL Vám nabízíme jako středotlaký nebo nízkotlaký parní kotel. Příslušenství, které spoří energii Pro šetrný a efektivní provoz může být kompaktní kotel vybaven ekonomizérem, plynulou regulací napájecí vody a mnoha dalšími zařízeními na zpětné získávání tepla. Investice do těchto opatření na úsporu energie zajišťují vysokou účinnost Vašeho kotlového zařízení, šetří životní prostředí a trvale snižují Vaše provozní náklady. Parní kotel UNIVERSAL U-ND/U-HD je nejvhodnější speciálně pro malé až střední spotřeby páry ideální řešení zejména pro řemeslné podniky, zpracovatelský průmysl a sektor služeb. Výhody na první pohled: Intuitivní řízení kotle na bázi SPS s nejvyšší přehledností provozních dat Efektivní tepelně izolační materiály, vysoká účinnost Automatické najížděcí, pohotovostní a sjížděcí zařízení SUC Vhodný pro hořáky všech výrobců Spalování s redukcí škodlivin díky použití vysoce vyvinutých spalovacích zařízení a pečlivému odladění nejlepší kombinace kotel/hořák Příznivý z hlediska údržby pohodlně přístupný jak na straně spalin, tak na straně vody Robustní, spolehlivý a s dlouhou životností Všechna středotlaká kotlová zařízení jsou certifikována dle Evropské směrnice o vyhrazených tlakových zařízeních aplikovatelné téměř celosvětově Jednoduché možnosti rozšíření pomocí modulové techniky Jednoduché uvedení do provozu díky předem parametrizovanému řízení kotle Jednoduchá montáž díky hotovým kabelovým propojkám s konektory Technická data UNIVERSAL Typ U-ND U-HD Teplonosné médium nízkotlaká sytá pára středotlaká sytá pára Konstrukční typ plamencový žárotrubný plamencový žárotrubný Výkon v kg/h 175 až až Pojistný přetlak v bar do 0,5 do 16 Max. teplota v C Palivo olej, plyn olej, plyn

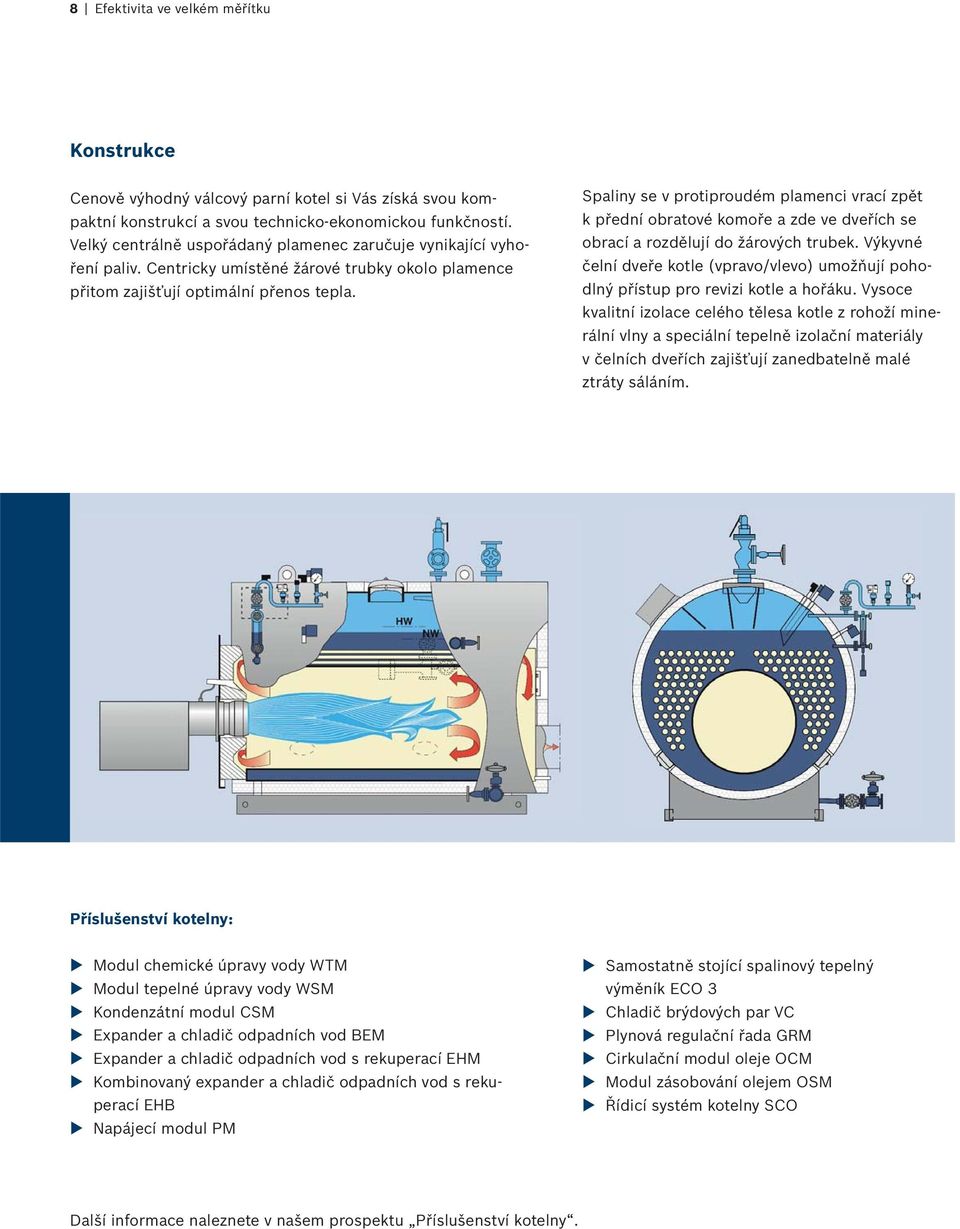

8 8 Efektivita ve velkém měřítku Konstrukce Cenově výhodný válcový parní kotel si Vás získá svou kompaktní konstrukcí a svou technicko-ekonomickou funkčností. Velký centrálně uspořádaný plamenec zaručuje vynikající vyhoření paliv. Centricky umístěné žárové trubky okolo plamence přitom zajišťují optimální přenos tepla. Spaliny se v protiproudém plamenci vrací zpět k přední obratové komoře a zde ve dveřích se obrací a rozdělují do žárových trubek. Výkyvné čelní dveře kotle (vpravo/vlevo) umožňují pohodlný přístup pro revizi kotle a hořáku. Vysoce kvalitní izolace celého tělesa kotle z rohoží minerální vlny a speciální tepelně izolační materiály v čelních dveřích zajišťují zanedbatelně malé ztráty sáláním. Příslušenství kotelny: Modul chemické úpravy vody WTM Modul tepelné úpravy vody WSM Kondenzátní modul CSM Expander a chladič odpadních vod BEM Expander a chladič odpadních vod s rekuperací EHM Kombinovaný expander a chladič odpadních vod s rekuperací EHB Napájecí modul PM Samostatně stojící spalinový tepelný výměník ECO 3 Chladič brýdových par VC Plynová regulační řada GRM Cirkulační modul oleje OCM Modul zásobování olejem OSM Řídicí systém kotelny SCO Další informace naleznete v našem prospektu Příslušenství kotelny.

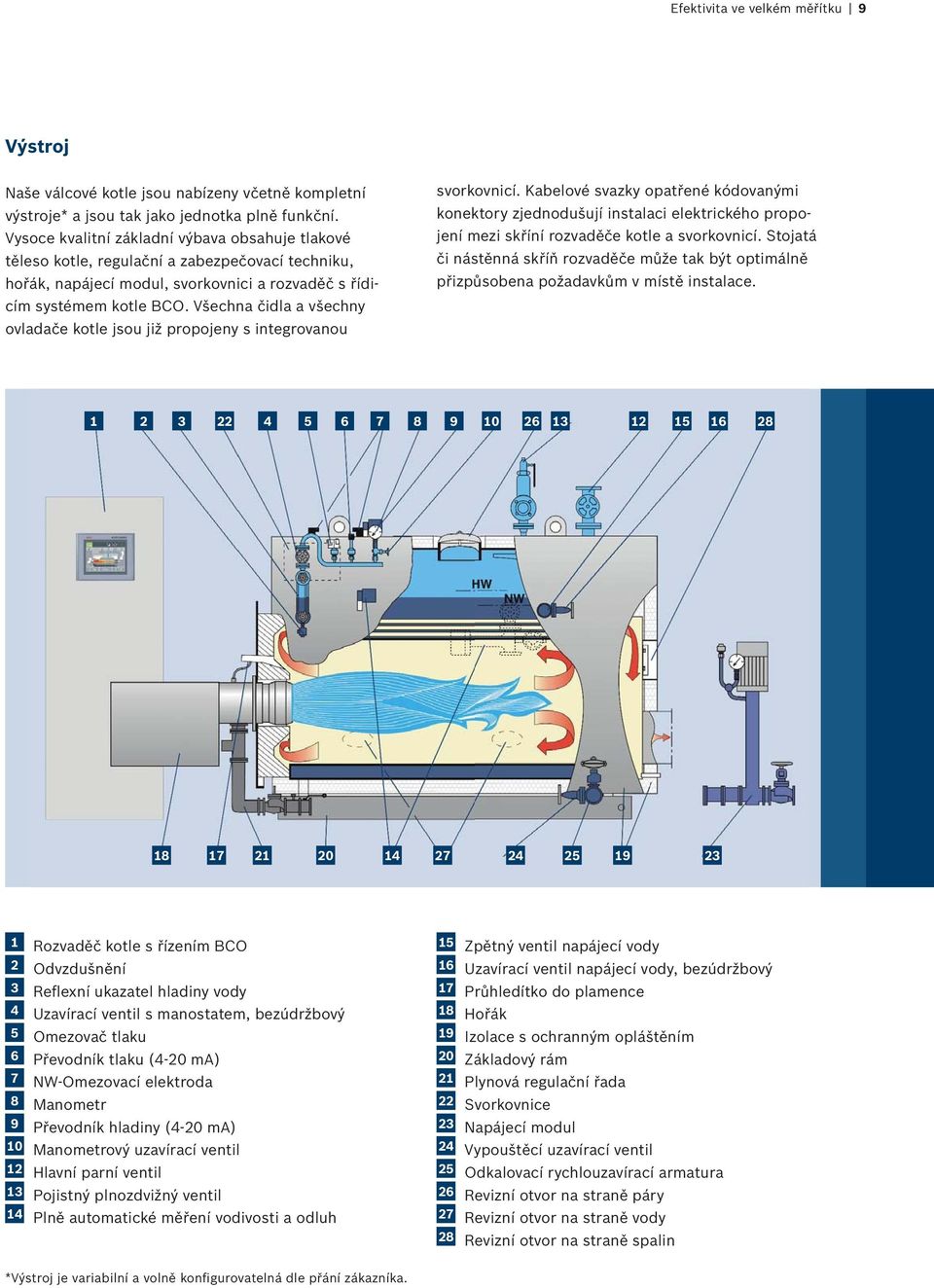

9 Efektivita ve velkém měřítku 9 Výstroj Naše válcové kotle jsou nabízeny včetně kompletní výstroje* a jsou tak jako jednotka plně funkční. Vysoce kvalitní základní výbava obsahuje tlakové těleso kotle, regulační a zabezpečovací techniku, hořák, napájecí modul, svorkovnici a rozvaděč s řídicím systémem kotle BCO. Všechna čidla a všechny ovladače kotle jsou již propojeny s integrovanou svorkovnicí. Kabelové svazky opatřené kódovanými konektory zjednodušují instalaci elektrického propojení mezi skříní rozvaděče kotle a svorkovnicí. Stojatá či nástěnná skříň rozvaděče může tak být optimálně přizpůsobena požadavkům v místě instalace Rozvaděč kotle s řízením BCO 2 Odvzdušnění 3 Reflexní ukazatel hladiny vody 4 Uzavírací ventil s manostatem, bezúdržbový 5 Omezovač tlaku 6 Převodník tlaku (4-20 ma) 7 NW-Omezovací elektroda 8 Manometr 9 Převodník hladiny (4-20 ma) 10 Manometrový uzavírací ventil 12 Hlavní parní ventil 13 Pojistný plnozdvižný ventil 14 Plně automatické měření vodivosti a odluh 15 Zpětný ventil napájecí vody 16 Uzavírací ventil napájecí vody, bezúdržbový 17 Průhledítko do plamence 18 Hořák 19 Izolace s ochranným opláštěním 20 Základový rám 21 Plynová regulační řada 22 Svorkovnice 23 Napájecí modul 24 Vypouštěcí uzavírací ventil 25 Odkalovací rychlouzavírací armatura 26 Revizní otvor na straně páry 27 Revizní otvor na straně vody 28 Revizní otvor na straně spalin *Výstroj je variabilní a volně konfigurovatelná dle přání zákazníka.

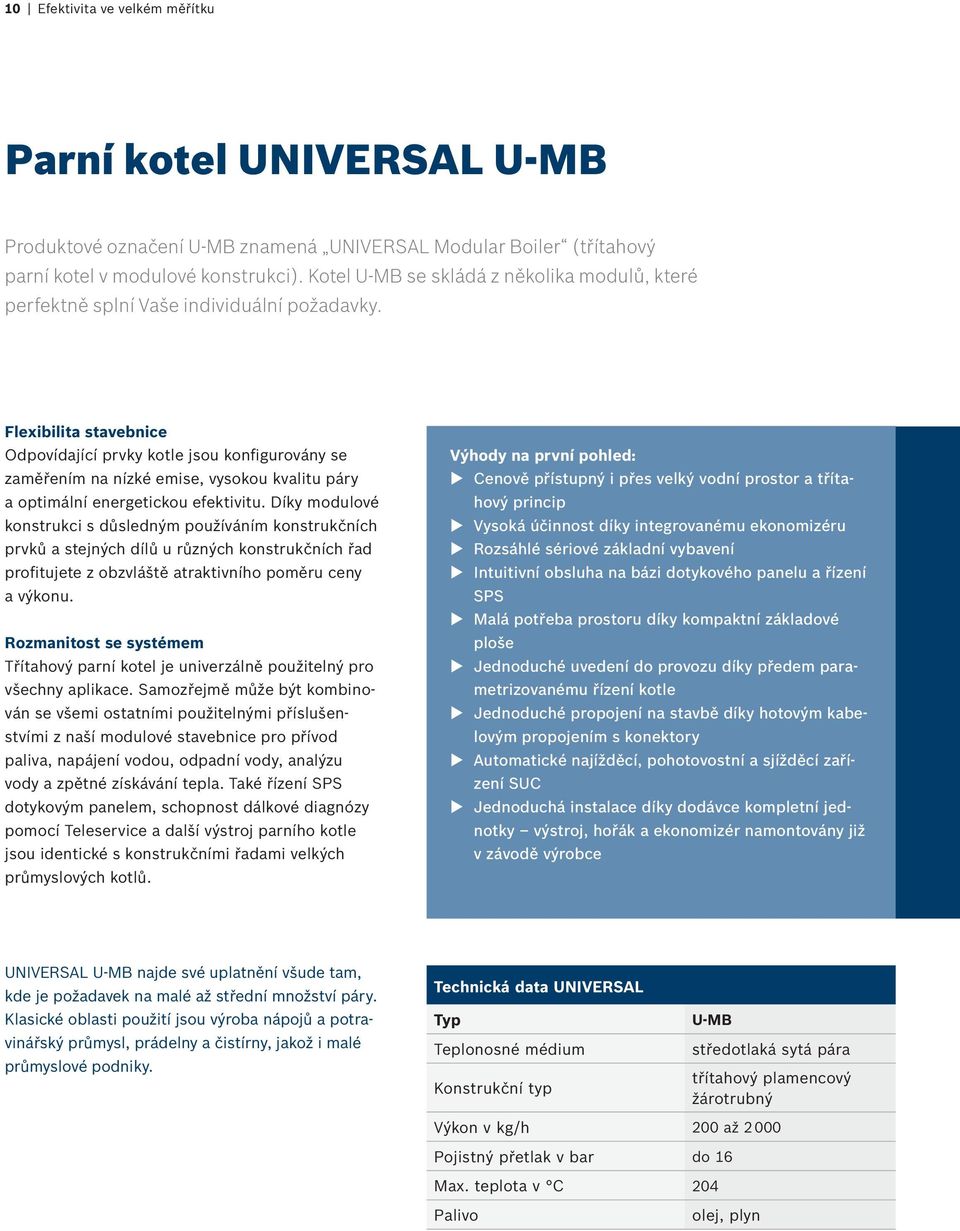

10 10 Efektivita ve velkém měřítku Parní kotel UNIVERSAL U-MB Produktové označení U-MB znamená UNIVERSAL Modular Boiler (třítahový parní kotel v modulové konstrukci). Kotel U-MB se skládá z několika modulů, které perfektně splní Vaše individuální požadavky. Flexibilita stavebnice Odpovídající prvky kotle jsou konfigurovány se zaměřením na nízké emise, vysokou kvalitu páry a optimální energetickou efektivitu. Díky modulové konstrukci s důsledným používáním konstrukčních prvků a stejných dílů u různých konstrukčních řad profitujete z obzvláště atraktivního poměru ceny a výkonu. Rozmanitost se systémem Třítahový parní kotel je univerzálně použitelný pro všechny aplikace. Samozřejmě může být kombinován se všemi ostatními použitelnými příslušenstvími z naší modulové stavebnice pro přívod paliva, napájení vodou, odpadní vody, analýzu vody a zpětné získávání tepla. Také řízení SPS dotykovým panelem, schopnost dálkové diagnózy pomocí Teleservice a další výstroj parního kotle jsou identické s konstrukčními řadami velkých průmyslových kotlů. Výhody na první pohled: Cenově přístupný i přes velký vodní prostor a třítahový princip Vysoká účinnost díky integrovanému ekonomizéru Rozsáhlé sériové základní vybavení Intuitivní obsluha na bázi dotykového panelu a řízení SPS Malá potřeba prostoru díky kompaktní základové ploše Jednoduché uvedení do provozu díky předem parametrizovanému řízení kotle Jednoduché propojení na stavbě díky hotovým kabelovým propojením s konektory Automatické najížděcí, pohotovostní a sjížděcí zařízení SUC Jednoduchá instalace díky dodávce kompletní jednotky výstroj, hořák a ekonomizér namontovány již v závodě výrobce UNIVERSAL U-MB najde své uplatnění všude tam, kde je požadavek na malé až střední množství páry. Klasické oblasti použití jsou výroba nápojů a potravinářský průmysl, prádelny a čistírny, jakož i malé průmyslové podniky. Technická data UNIVERSAL Typ Teplonosné médium Konstrukční typ U-MB středotlaká sytá pára třítahový plamencový žárotrubný Výkon v kg/h 200 až Pojistný přetlak v bar do 16 Max. teplota v C 204 Palivo olej, plyn

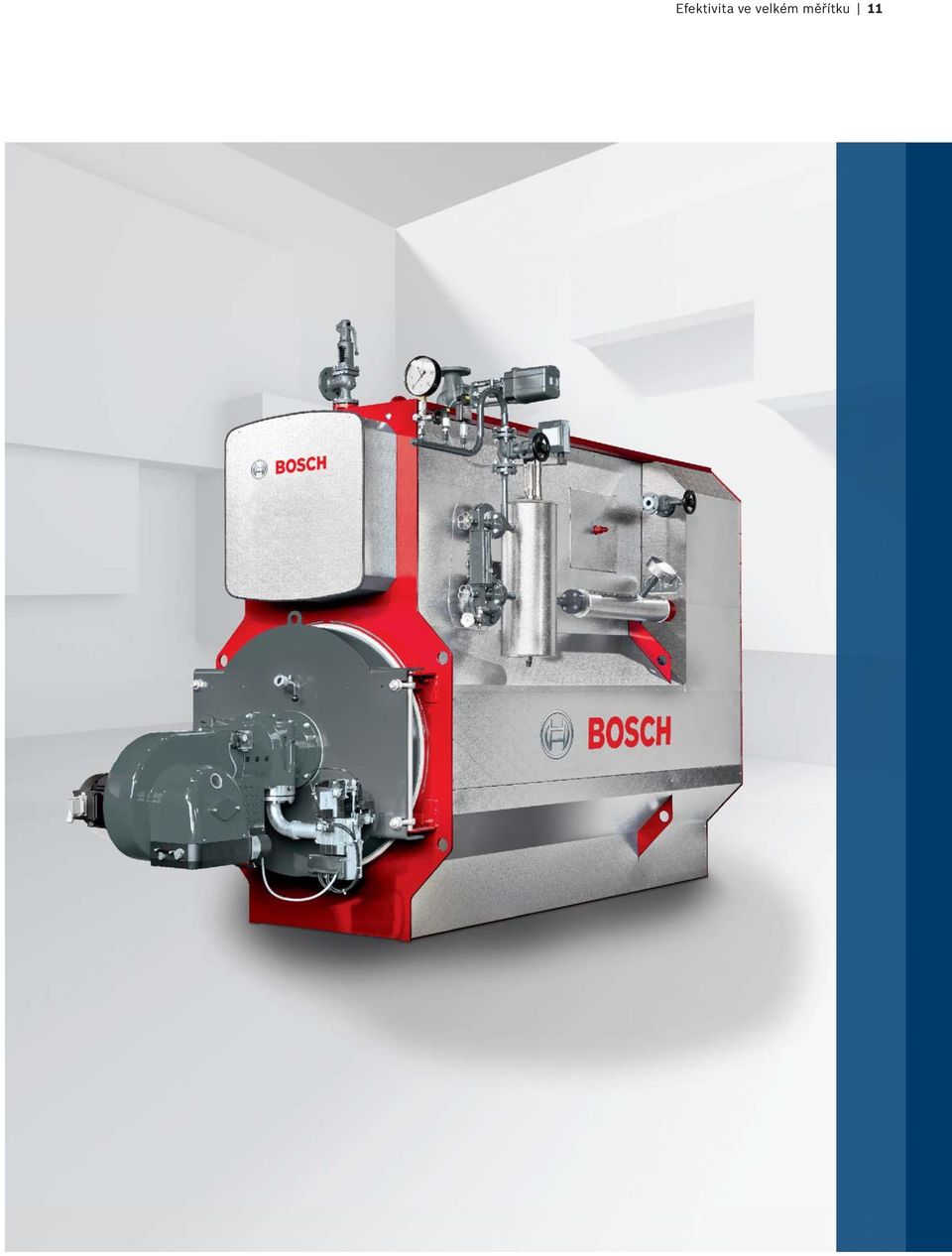

11 Efektivita ve velkém měřítku 11

12 12 Efektivita ve velkém měřítku Konstrukce Parní kotel U-MB je konstruován jako třítahový plamencový žárotrubný kotel. Skládá se z několika modulů, kotlového tělesa v třítahovém konstrukčním provedení, nad ním se nacházejícího parního prostoru a integrovaného ekonomizéru. Jako pravý třítahový kotel nevyžaduje vestavby pro usměrňování proudění v žárových trubkách. Část vyvíjení tepla U-MB je založena na kotlové konstrukci UNIMAT po desetiletí a tisíckrát osvědčené v praxi. Velkoryse dimenzovaná geometrie plamence umožňuje efektivní proces spalování. Volba parní části ovlivňuje rozhodujícím způsobem kvalitu páry. Velkorysé dimenzování má pozitivní vliv na zbytkovou vlhkost páry. Příslušenství kotelny: Modul chemické úpravy vody WTM Modul tepelné úpravy vody WSM Kondenzátní modul CSM Expander a chladič odpadních vod BEM Expander a chladič odpadních vod s rekuperací EHM Napájecí modul PM Kombinovaný expander a chladič odpadních vod s rekuperací EHB Plynová regulační řada GRM Cirkulační modul oleje OCM Modul zásobování olejem OSM Řídicí systém kotelny SCO Integrovaný ekonomizér má přímý vliv na energetickou efektivnost. Teplo obsažené ve spalinách se využívá k předehřevu napájecí vody, a tím se z velké části získává zpět, spotřeba paliva a emise se redukují. Další informace naleznete v našem prospektu Příslušenství kotelny. Parní kotel je homologovaný konstrukční typ a je vyráběn dle přísných směrnic systému kontroly kvality podle modulu D směrnice o vyhrazených tlakových zařízeních.

13 Efektivita ve velkém měřítku 13 Výstroj Parní kotel UNIVERSAL U-MB dostáváte jako plně vystrojenou jednotku. Ta obsahuje izolovaný kotel s namontovanou výstrojí, rozvaděč kotle a nízkoemisní spalovací zařízení. Čidla a ovladače kotle jsou již propojeny s integrovanou svorkovnicí. Kabelové svazky opatřené kódovanými konektory zjednodušují instalaci elektrického propojení mezi skříní rozvaděče kotle a svorkovnicí. Stojatá či nástěnná skříň rozvaděče může tak být optimálně přizpůsobena požadavkům v místě instalace Rozvaděč kotle s řízením BCO 2 Odvzdušnění 3 Reflexní ukazatel hladiny vody 5 Omezovač tlaku 6 Převodník tlaku (4-20 ma) 7 NW-Omezovací elektroda 8 Manometr 9 Převodník hladiny (4-20 ma) 10 Manometrový uzavírací ventil 12 Hlavní parní ventil 13 Pojistný plnozdvižný ventil 14 Plně automatické měření vodivosti a odluh 15 Zpětný ventil napájecí vody 16 Uzavírací ventil napájecí vody, bezúdržbový 17 Průhledítko do plamence 18 Hořák 19 Izolace s ochranným opláštěním 20 Základový rám 21 Plynová regulační řada 22 Svorkovnice 23 Napájecí modul 24 Vypouštěcí uzavírací ventil 25 Odkalovací rychlouzavírací armatura 26 Revizní otvor na straně páry 27 Revizní otvor na straně vody 28 Revizní otvor na straně spalin 32 Spalinový výměník ECO 33 Spojovací potrubí ECO/kotel 34 Odvzdušňovací uzavírací armatura ECO *Výstroj je variabilní a volně konfigurovatelná dle přání zákazníka.

14 14 Efektivita ve velkém měřítku Parní kotel UNIVERSAL UL - S Kotel typu UNIVERSAL UL - S je třítahový válcový parní kotel, který splňuje veškeré nároky ve středních a vysokých oblastech výkonu. Promyšlený do detailu V ležatém válcovém tlakovém tělese jsou plamenec, uvnitř ležící zadní spalinová obratová komora chlazená vodou, 1. tah a 2. tah žárových trubek optimálně uspořádané z hlediska proudění. Součinnost sálavé a konvekční výhřevné plochy vyvíjí razantní cirkulaci vody a vede tak k zrychlení dopravy parních bublin do parního prostoru. Přiváděné teplo paliva se díky rovnoměrnému přenosu tepla přemění, rychle a bez namáhání materiálu, na páru. Velký vodní prostor poskytuje dostatečnou akumulaci, aby bylo možno pokrýt náhlé špičky spotřeby. Optimalizovaná efektivita Spaliny z parního kotle obsahují značný tepelný potenciál. Pro zvýšení účinnosti kotle je proto tato konstrukční řada kotlů také nabízena s integrovaným ekonomizérem pro zpětné získávání tepla ze spalin. Jako opci nabízíme plynulou regulaci napájecí vody, ventilátor hořáku vybavený frekvenčním měničem otáček a regulací O 2 a CO pro ještě efektivnější a ekologičtější provoz. Výhody na první pohled: Intuitivní řízení kotle na bázi SPS s nejvyšší přehledností provozních dat Vysoká účinnost díky třítahovému principu, integrovanému ekonomizéru a efektivním tepelně-izolačním materiálům Vysoká stálost tlaku a kvalita páry i při silně kolísající potřebě páry Kotel může být vybaven odděleným čtvrtým tahem pro využívání odpadního tepla Těleso kotle je použitelné i jako čistě spalinový kotel za kogenerační jednotku nebo plynovou turbínu Automatické najížděcí, pohotovostní a sjížděcí zařízení SUC Vhodný pro hořáky všech výrobců Spalování s redukcí škodlivin díky použití vysoce vyvinutých spalovacích zařízení a pečlivému odladění nejlepší kombinace kotel/hořák Jednoduché uvedení do provozu díky předem parametrizovanému řízení kotle Jednoduchá montáž díky hotovým kabelovým propojkám s konektory Parní kotle UNIVERSAL UL-S jsou použitelné všude tam, kde je požadavek na páru nebo teplo ve střední či vysoké oblasti výkonu, jako například ve zpracovatelském průmyslu, v řemeslných podnicích nebo v komunálních zařízeních.

15 Efektivita ve velkém měřítku 15 Technická data UNIVERSAL Typ UL -S UL -SX Teplonosné médium středotlaká sytá pára středotlaká přehřátá pára Konstrukční typ třítahový plamencový žárotrubný třítahový plamencový žárotrubný Výkon v kg/h až až Pojistný přetlak v bar do 30 do 30 Max. teplota v C Palivo olej, plyn olej, plyn

16 16 Efektivita ve velkém měřítku Konstrukce Náš třítahový patent z roku 1952 tvoří základ pro mimořádný, dodnes trvající úspěch této konstrukční řady. Plamenec (1. tah) a dva svazky žárových trubek (2. a 3. tah) jsou se zadní obratovou komorou chlazenou vodu ideálním způsobem integrovány v tlakové části. Na straně umístěný plamenec a horizontální zadní a vertikální přední obrat spalin mají za výsledek velkou teplosměnnou výhřevnou plochu a konvekční výhřevnou plochu s velkým parním prostorem při nejmenších vnějších rozměrech. Elastická dna jsou spojena s velkým průchozím plamencem a pláštěm kotle pomocí velkého počtu rohových kotev tak, aby bylo dodrženo rovnoměrné rozložení zátěže. Pokud je místo syté páry požadavek na přehřátou páru, je přehřívák instalován na přední obratové komoře. By-passová klapka konstantně reguluje teplotu přehřáté páry ve velkém výkonovém rozsahu. Pole žárových trubek zůstane díky výkyvným dveřím obratové komory pohodlně přístupné. Modulový systém řízený na straně spalin k regulaci teploty přehřáté páry není nutná žádná vstřikovací voda Příznivý z hlediska údržby a montáže jednoduchá možnost čištění druhého a třetího tahu kotle Vysoká životnost díky nízkému termickému zatížení svazku tepelného výměníku přehříváku Další informace naleznete v naší odborné informaci. Výstroj Všechny naše válcové kotle si můžete objednat včetně výstroje* jako plně funkční jednotky. Základní vybavení obsahuje tlakové těleso kotle, regulační a zabezpečovací techniku, hořák, napájecí modul, svorkovnici a rozvaděč včetně našeho pohodlného řídicího systému kotle BCO. Integrovaná svorkovnice je již propojena. Kabelové svazky opatřené kódovanými konektory zjednodušují instalaci elektrického propojení mezi skříní rozvaděče kotle a svorkovnicí. *Výstroj je variabilní a volně konfigurovatelná dle přání zákazníka.

17 Efektivita ve velkém měřítku 17 1 Rozvaděč kotle s řízením BCO 2 Odvzdušnění 3 Reflexní ukazatel hladiny vody 4 Uzavírací ventil s manostatem, bezúdržbový 5 Omezovač tlaku 6 Převodník tlaku (4-20 ma) 7 NW-Omezovací elektroda 8 Manometr 9 Převodník hladiny (4-20 ma) 10 Manometrový uzavírací ventil 11 Odlučovač vlhkosti z páry 12 Hlavní parní ventil 13 Pojistný plnozdvižný ventil 14 Plně automatické měření vodivosti a odluh 15 Zpětný ventil napájecí vody 16 Uzavírací ventil napájecí vody, bezúdržbový 17 Průhledítko do plamence 18 Hořák 19 Izolace s ochranným opláštěním 20 Základový rám 21 Plynová regulační řada 22 Svorkovnice 23 Napájecí modul 24 Vypouštěcí uzavírací ventil 25 Odkalovací rychlouzavírací armatura 26 Revizní otvor na straně páry 27 Revizní otvor na straně vody 28 Revizní otvor na straně spalin 30 Spalinová komora 32 Spalinový výměník ECO 33 Spojovací potrubí ECO/kotel Příslušenství kotelny: Modul chemické úpravy vody WTM Modul tepelné úpravy vody WSM Kondenzátní modul CSM Expander a chladič odpadních vod BEM Analyzátor vody WA Samostatně stojící spalinový tepelný výměník ECO 1 Kondenzační výměník ECO 6 Expander a chladič odpadních vod s rekuperací EHM Napájecí modul PM Kombinovaný expander a chladič odpadních vod s rekuperací EHB Chladič brýdových par VC Plynová regulační řada GRM Cirkulační modul oleje OCM Modul zásobování olejem OSM Modul předehřevu oleje OPM Řídicí systém kotelny SCO Další informace naleznete v našem prospektu Příslušenství kotelny.

18 18 Efektivita ve velkém měřítku Parní kotel UNIVERSAL ZFR Kotel typu UNIVERSAL ZFR je válcový třítahový kotel se dvěma plamenci a plně oddělenými spalinovými cestami. Používá se všude tam, kde je požadavek na spolehlivé zásobování párou a teplem s vysokým výkonem.

19 Efektivita ve velkém měřítku 19 Již po desetiletí osvědčený a stále ještě průkopnický Dvouplamencový žárotrubný kotel je se dvěma oddělenými spalinovými cestami určen pro jednoplamencový či dvouplamencový provoz. Třítahový princip se zadní spalinovou obratovou komorou ležící ve vodním prostoru byl patentován v roce Ekonomizér a přehřívák mohou být jednoduše doplněny jako moduly. Dimenze pro plamence, svazky žárových trubek, vodní prostor a parní prostor jsou termodynamicky optimalizované. Součinnost sálavé a konvekční výhřevné plochy a možnost jednoplamencového provozu vytváří zvláštní dynamiku. Přiváděné teplo spalovaného paliva je vestavbami proudění na straně vody rovnoměrně přenášeno a bez namáhání materiálu přeměňováno v páru. Moduly, které pomáhají šetřit Pro parní kotel UNIVERSAL ZFR je povinná plynulá regulace výkonu a plynulá regulace napájecí vody pro neomezený jedno- či dvouplamencový provoz. Aby bylo možno využít přídavné potenciály úspor, nabízíme Vám při zohlednění systémových podmínek volitelné moduly ke zvýšení efektivity: ventilátor hořáku s frekvenčním měničem otáček regulaci O 2 regulaci CO Výhody na první pohled: Intuitivní řízení kotle na bázi SPS s nejvyšší přehledností provozních dat Vysoká účinnost díky třítahovému principu, integrovanému ekonomizéru a efektivním tepelně-izolačním materiálům Vysoká stálost tlaku a kvalita páry i při silně kolísající spotřebě páry Automatické najížděcí, pohotovostní a sjížděcí zařízení SUC Vhodný pro hořáky všech výrobců Spalování s redukcí škodlivin díky použití vysoce vyvinutých spalovacích zařízení a pečlivému odladění nejlepší kombinace kotel/hořák Příznivý z hlediska údržby pohodlně přístupný jak na straně spalin, tak na straně vody Robustní, spolehlivý a s dlouhou životností Schválení dle Evropské směrnice o vyhrazených tlakových zařízeních - aplikovatelné celosvětově Extrémně vysoký regulační rozsah díky jednoplamencovému provozu Jednoduché možnosti rozšíření pomocí modulové techniky Jednoduché uvedení do provozu díky předem parametrizovanému řízení kotle Jednoduchá montáž díky hotovým kabelovým propojkám s konektory Konstrukční řada UNIVERSAL ZFR se také skvěle hodí k dynamickému spojení více kotlů. Důležité oblasti použití jsou průmyslové podniky všech odvětví, zpracovatelský průmysl, potravinářský průmysl, jakož i komunální zařízení. Technická data UNIVERSAL Typ ZFR ZFR-X Teplonosné médium sytá pára přehřátá pára Konstrukční typ třítahový plamencový žárotrubný třítahový plamencový žárotrubný Výkon v kg/h až až Pojistný přetlak v bar do 30 do 30 Max. teplota v C Palivo olej, plyn olej, plyn

20 20 Efektivita ve velkém měřítku Konstrukce Náš třítahový patent z roku 1952 tvoří základ pro nepřekonatelný, dodnes trvající, úspěch této konstrukční řady. Vhodnost pro neomezený paralelní či jednotlivý provoz hořáků je dán nejen stabilním oddělením na straně spalin. Zvláštní konstrukční opatření k neutralizaci sil pnutí při jednoplamencovém provozu jsou rozhodující pro trvalou stabilitu. Plamence jsou uloženy v předním a zadním dně a pevně svařeny. Vodou chlazená zadní spalinová obratová komora je oddělena stabilizační trubkovnicí s protékající vodou a připevněna k zadnímu dnu. Cirkulace vody a přenos tepla jsou účinně dynamizovány vodícími profily na dně kotle a přídavně zrychlovány proudícími plyny mezi plamenci a vedle sebe ležícími poli žárových trubek. Díky schválenému jednoplamencovému provozu je neomezeně možný plně automatický provoz s jedním nebo s oběma hořáky. Ani rozdílná paliva obou topenišť nepředstavují žádnou překážku. Regulační rozsah se zdvojnásobuje a každá fáze malé zátěže se vyrovná jedním hořákem při zisku účinnosti. Další informace naleznete v naší odborné informaci. Pokud je místo syté páry požadavek na přehřátou páru, je přehřívák instalován na přední obratové komoře. By-passová klapka konstantně reguluje teplotu přehřáté páry ve velkém výkonovém rozsahu. Pole žárových trubek zůstane díky výkyvným dveřím obratové komory pohodlně přístupné. Modulový systém řízený na straně spalin k regulaci teploty přehřáté páry není nutná žádná vstřikovací voda Příznivý z hlediska údržby a montáže jednoduchá možnost čištění druhého a třetího tahu kotle Vysoká životnost díky nízkému termickému zatížení svazku tepelného výměníku přehříváku Další informace naleznete v naší odborné informaci. Výstroj Všechny naše válcové kotle si můžete objednat včetně výstroje* jako plně funkční jednotky. Základní vybavení obsahuje tlakové těleso kotle, regulační a zabezpečovací techniku, hořák, napájecí modul, svorkovnici a rozvaděč včetně našeho pohodlného řídicího systému kotle BCO. Integrovaná svorkovnice je již propojena. Kabelové svazky opatřené kódovanými konektory zjednodušují instalaci elektrického propojení mezi skříní rozvaděče kotle a svorkovnicí. *Výstroj je variabilní a volně konfigurovatelná dle přání zákazníka.

21 Efektivita ve velkém měřítku 21 1 Rozvaděč kotle s řízením BCO 2 Odvzdušnění 3 Reflexní ukazatel hladiny vody 4 Uzavírací ventil s manostatem, bezúdržbový 5 Omezovač tlaku 6 Převodník tlaku (4-20 ma) 7 NW-Omezovací elektroda 8 Manometr 9 Převodník hladiny (4-20 ma) 10 Manometrový uzavírací ventil 11 Odlučovač vlhkosti z páry 12 Hlavní parní ventil 13 Pojistný plnozdvižný ventil 14 Plně automatické měření vodivosti a odluh 15 Zpětný ventil napájecí vody 16 Uzavírací ventil napájecí vody, bezúdržbový 17 Průhledítko do plamence 18 Hořák 19 Izolace s ochranným opláštěním 20 Základový rám 21 Plynová regulační řada 22 Svorkovnice 23 Napájecí modul 24 Vypouštěcí uzavírací ventil 25 Odkalovací rychlouzavírací armatura 26 Revizní otvor na straně páry 27 Revizní otvor na straně vody 28 Revizní otvor na straně spalin 30 Sběrná komora spalin 31 Vodící profily na vodní straně 32 Spalinový výměník ECO 33 Spojovací potrubí ECO/kotel Příslušenství kotelny: Modul chemické úpravy vody WTM Modul tepelné úpravy vody WSM Kondenzátní modul CSM Expander a chladič odpadních vod BEM Napájecí modul PM Kombinovaný expander a chladič odpadních vod s rekuperací EHB Chladič brýdových par VC Analyzátor vody WA Expander a chladič odpadních vod s rekuperací EHM Plynová regulační řada GRM Cirkulační modul oleje OCM Modul zásobování olejem OSM Modul předehřevu oleje OPM Řídicí systém kotelny SCO Samostatně stojící spalinový tepelný výměník ECO 1 Kondenzační výměník ECO 6 Další informace naleznete v našem prospektu Příslušenství kotelny.

22 22 Efektivita ve velkém měřítku Pro Vás funguje náš servis na plný výkon Jste v případě nouze odkázáni na rychlou a spolehlivou pomoc, protože výpadky způsobují vysoké náklady? Přejete si podporu při modernizaci Vašeho stávajícího zařízení? S Bosch Industriekessel a naším prvotřídním servisem máte vždy jistotu. Jsme tu vždy pro Vás: prvotřídní servis Náš zákaznický servis Vám je k dispozici nepřetržitě 24 hodin denně, každý den v roce. Díky rozsáhlé síti servisních regionů zajišťujeme nejkratší reakční časy. Spolehlivé dodávky náhradních dílů Náhradní díly jsou i po mnoha letech skladem a ihned k dodání. I mimo pracovní dobu a o nedělích a státních svátcích je naše zákaznická linka pro náhradní díly k dispozici. Vedle údržby, odstraňování poruch a provádění oprav Vám také nabízíme i podporu při pravidelné kontrole Vašich zařízení. Nevíte, zda Vaše zařízení ještě odpovídá nejnovějšímu stavu techniky a pracuje efektivně? I tady Vám rádi poradíme, analyzujeme Vaše zařízení a v případě potřeby jej modernizujeme. Další informace na Během pracovní doby se obraťte přímo na Vašeho příslušného technika zákaznického servisu, kontaktní údaje naleznete na skříni rozvaděče Vašeho kotlového zařízení. Klademe důraz na osobní péči a navíc tato přímá cesta spoří drahocenný čas. V případě, že u Vás nastane porucha mimo pracovní dobu, obraťte se prosím, na naši 24-hodinovou servisní linku Service-Hotline. Při telefonátu z pevné telefonní linky budete dle regionu spojeni přímo s pracovníkem zákaznického servisu příslušným pro Váš region. V kompetentním telefonickém poradenství bude lokalizován Váš problém, resp. koordinováno nasazení servisního technika.

23 Efektivita ve velkém měřítku 23

24 Bosch Termotechnika s.r.o. Průmyslová 372/ Praha 10 Tel.: Fax: Výrobní závody: Závod 1 Gunzenhausen Bosch Industriekessel GmbH Nürnberger Straße Gunzenhausen Německo Závod 2 Schlungenhof Bosch Industriekessel GmbH Ansbacher Straße Gunzenhausen Německo Závod 3 Bischofshofen Bosch Industriekessel Austria GmbH Haldenweg Bischofshofen Rakousko Bosch Industriekessel GmbH Ӏ Ilustrace slouží pouze jako příklad Ӏ Změny vyhrazeny Ӏ 07/2012 Ӏ
