DALImiw30. Uživatelský manuál. Pohybový senzor do 2,6 metrů Senzor pro měření osvětlení Regulace na konstantní osvětlení.
|
|
- Hana Švecová
- před 5 lety
- Počet zobrazení:
Transkript
1 Uživatelský manuál verze dokumentu 2.0 pro DALImiw30 od verze firmware 1.6 a hardware 4.0 DALImiw30 Pohybový senzor do 2,6 metrů Senzor pro měření osvětlení Regulace na konstantní osvětlení Rozsah lx Napájení z 230V Může napájet sběrnici DALI 1
2 Technická specifikace sběrnice DALI počet regulovaných skupin 1 maximální průřez vodičů 2,5 mm 2 napájení ze sběrnice DALI (připojeno ~230V) 1 ma stupeň krytí IP20 pracovní teplota okolí 5 50 C skladovací teplota C hmotnost 125 g Zapojení svorek Označení svorky DA OUT+ / OUT- N L Lex Popis sběrnice DALI, dva vodiče vzájemně záměnné Výstup pro napájení DALI sběrnice. Nulový vodič Fázový vodič Vstup z pomocného čidla (fázový vodič) Napájení DALImiw30 má konfigurovatelnou možnost napájení sběrnice. Napájení pro sběrnici DALI je vyvedeno na svorkách OUT+ a OUT-. Pokud je potřeba napájet sběrnici DALI z DALImiw30 je třeba propojit jednu svorku DA se svorkou OUT+ a druhou svorku DA se svorkou OUT-. Svorky DA jsou záměnné. Napájení sběrnice je schopno dodat proud 50mA což zaručuje možnost napájení až 25 předřadníků 2
3 DALI. Pro funkci napájení sběrnice DALI musí být DALImiw30 připojen k ~230V. Pokud je již sběrnice DALI napájena pak zůstanou svorky OUT+ a OUT- nezapojeny. Externí vstup Lex je externí vstup, ke kterému lze připojit výstup z externího čidla, které není na sběrnici DALI. Pomocí těchto čidel je možné zvětšit operační oblast DALImiw30. Funkce DALImiw30 je kombinovaný senzor pohybu a jasový senzor, který umožňuje regulaci na konstantní osvětlenost. DALImiw30 umožňuje řídit jednu skupinu světel na sběrnici DALI. Řízená skupina osvětlení je přímo ovládaná jednotkou DALImiw30 bez nutnosti použití dalšího kontroléru. V závislosti na pohybu může být regulováno na různé intenzity osvětlení. Adresace a nastavení se provádí programem DALIconfig, který je dostupný zdarma na stránkách výrobce. Zapnutí a vypnutí regulace či nastavení úrovně osvětlení na kterou má být regulováno je možné i z libovolného DALI ovladače pomocí standardních zpráv sběrnice DALI. Ovládání senzoru DALImiw30 se provádí pomocí povelů pro regulovanou skupinu, nebo na adresu čidla DALImiw30, nebo broadcast. Ovládaná skupina je stejná jako ta, ve které se nachází DALImiw30. Pokud není DALImiw30 v žádné skupině, ovládá všechna světla (broadcast). Ovládání senzoru DALImiw30 se provádí pomocí zpráv standardního DALI. Následující tabulka ukazuje tyto zprávy a jejich význam pro senzor osvětlení DALImiw30. DALI příkaz Direct arc power control, Off, Up, Down, Step up, Step down, Recall max level, Recall min level, Step down and off, On and step up GoToScene 0 15 zastavení regulace význam pro senzor osvětlenosti DALImiw30 Funkce je závislá na nastavení Light sensor Advanced settitng Set response to scene recall Automatic spuštění regulace OFF zastavení regulace, vypnutí regulovaných světel Actual-auto spuštění regulace a nastavení aktuální hodnoty osvětlenosti jako požadované. MASK bez funkce (zastavení regulace) STORE DTR AS MIN LEVEL nastavení požadované hodnoty osvětlení 1) QUERY MIN LEVEL načtení požadované hodnoty osvětlení 1) QUERY ACTUAL LEVEL aktuální úroveň osvětlení 1) Rozsah osvětlenosti je lx. 1) formát dat uveden tabulce formát hodnot osvětlení 3
4 Formát hodnot osvětlení Data - 1byte (binární zápis) 0000xxxx 0001xxxx 0010xxxx 0011xxxx 0100xxxx 0101xxxx 0110xxxx úroveň osvětlenosti [lx] 0 15lx (krok 1lx) 16 46lx (krok 2lx) lx (krok 4lx) lx (krok 8lx) lx (krok 16lx) lx (krok 32lx) lx (krok 64lx) hodnota osvětlenosti je nastavována a vyčítána jako 8bitové číslo ve tvaru 0 E E E M M M M a její hodnota je dána vztahem 2 4 +E 16+2 E M Příklad 65 = 0x41 = b ~ 256lx 50 = 0x32 = b ~ 128lx 4
5 Senzor osvětlenosti DALImiw30 umožňuje přímou regulaci svítidel na konstantní hladinu osvětlení. Pokud je zapnutý i pohybový senzor je možné nastavit různé hodnoty osvětlenosti pro případ přítomnosti osob a pro případ nepřítomnosti. Senzor je možné deaktivovat a pohybový senzor bude místo regulace rozsvěcet svítidla na konstantní přednastavenou hodnotu. Senzor osvětlenosti měří v rozsahu lx. Konfigurace Ambient light control Desired level Desired level in absence mode Control speed Switch-on level Enable dimming off Treshold (Enable dimming off) Delay time (Enable dimming off) Zapnutí možnosti regulace na konstantí hladinu osvětlenosti. V případě vypnuté regulace je při pohybu rozsvíceno na nastavenou absolutní hodnotu (Presence value / Absence value) Požadovaná hodnota osvětlenosti v případě přítomnosti. Rozsah nastavení lx. Požadovaná hodnota osvětlenosti v případě nepřítomnosti. Rozsah nastavení lx. Hodnota 0lx znamená, že bude potemněno na absolutní hodnotu Absence value. Rychlost regulace. Pro běžné použití může být ponechána výchozí hodnota rychlosti regulace je 3. V případě potřeby změny je menší číslo rychlejší a větší číslo pomalejší regulace. První hodnota poslaná při začátku regulace. Minimum level odešle příkaz Recall min level Maximum level odešle příkaz Recall max level Calculated vypočítá hodnotu v závislosti na požadovaném a okolním osvětlení. Flying letmý start Pokud je dostatek světla může regulace svítidla vypnout. Při vypnuté funkci zůstávají světla svítit na minimum i při dostatku světla. Procentuální nadbytek světla pro aktivaci funkce Enable dimming off. Například 150% znamená 50% nadbytek. Doba nadbytku světla, před zhasnutím svítidel. Senzor pohybu Senzor pohybu slouží pro automatické stmívání/vypnutí světel při absenci lidí v daném prostoru a opětovném rozsvícení při pohybu. Světla se mohou rozsvítit na definovanou hodnotu, nebo mohou být regulována senzorem osvětlenosti. 5
6 Konfigurace Operating mode Power on behaviour 1: Presence value 2: Absence value Enable Zapnutá funkce ovládání svítidel při pohybu. Při pohybu jsou světla rozsvícena a při nepřítomnosti potemněna nebo zhasnuta. Enable (only off) - Zapnutá funkce ovládání svítidel při pohybu. Světla musejí být rozsvícena ručně a poté jsou při nepřítomnosti potemněna nebo zhasnuta. Disable Vypnutá funkce ovládání svítidel při pohybu. Možnost odeslání příkazu po připojení napájení DALImiw30. No action funkce Power on behaviour je vypnuta Maximum level odeslán příkaz Recall Max Level Off odeslán příkaz Off Absolutní úroveň na kterou jsou nastavena svítidla v případě přítomnosti. Rozsah nastavení 0-100%. V případě zapnuté regulace na konstantní úroveň osvětlenosti při přítomnosti je hodnota nepoužita. Absolutní úroveň na kterou jsou nastavena svítidla v případě nepřítomnosti. Rozsah nastavení 0-100%. V případě zapnuté regulace na konstantní úroveň osvětlenosti při nepřítomnosti je hodnota nepoužita. 3: Fade time (on) Rychlost rozsvěcení na 1: Presence value 4: Run-on time Doba bez pohybu, za kterou je vyhlášena nepřítomnost. 5: fade time (to absence) Rychlost potemnění na 2: Absence value 6: Switch-off delay Doba při nepřítomnosti, po kterou jsou světla ztlumena. Poté se, pokud není nastaveno never-off, světla zhasnou. V případě nastavení never-off světla zůstanou na úrovní 2: Absence value. 7: fade time (to off) Rychlost zhasnutí po čase 6: Switch-off delay. Dead time (manual off) Sensitivity LED function Doba po kterou čidlo po přijetí příkazu OFF na svítidla ignoruje pohyb. Citlivost čidla na pohyb. Rozsah nastavení Menší číslo znamená větší citlivost. Pro hodnotu menší než 70 mohou v závislosti na podmínkách hrozit falešné detekce pohybu. Auto světelná signalizace v čidle svítí při detekci pohybu. Při zapnuté regulaci na konstantní úroveň osvětlení je tato funkce potlačena. Off světelná signalizace v čidle vypnuta. On světelná signalizace v čidle svítí. Dead time čas odchodu čas, kdy po manuálním vypnutí (např. pomocí tlačítka) senzor nereaguje na pohyb. Tím je umožněn odchod z místnosti bez opětovného rozsvícení světel. 6

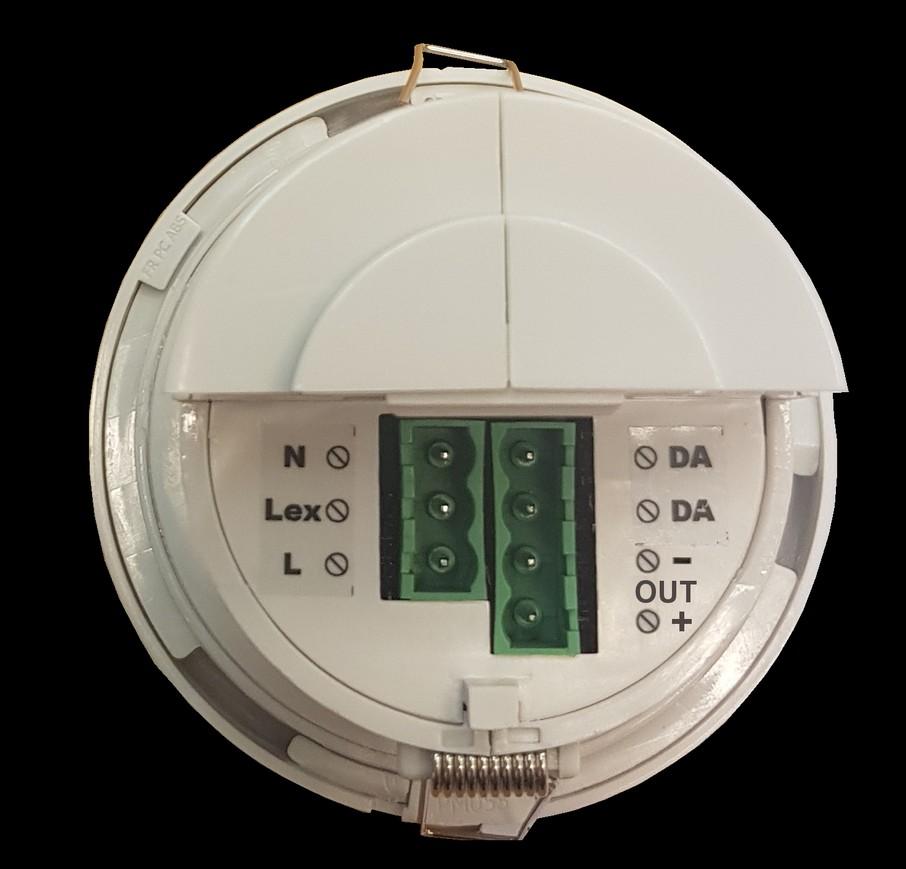

7 Instalace Senzor DALImiw30 má dva základní způsoby instalace: 1) Instalace do podhledu 2) Instalace na povrch pomocí speciálního montážního kitu Polohu senzoru je při instalaci potřeba volit s ohledem na následující doporučení. Žádný zdroj světla (ovládaný i neovládaný senzorem) nesmí přímo osvětlovat senzor. Snímaná oblast senzoru nesmí směřovat do oken. Ve snímané oblasti nesmějí být lesklé předměty (sklo, kov) jejichž odlesky by směřovaly k senzoru. V případě instalace několika senzorů do jedné místnosti nesmějí senzor ovlivňovat světla z druhé skupiny. Maximální výška instalace je 2,6 metrů. 7

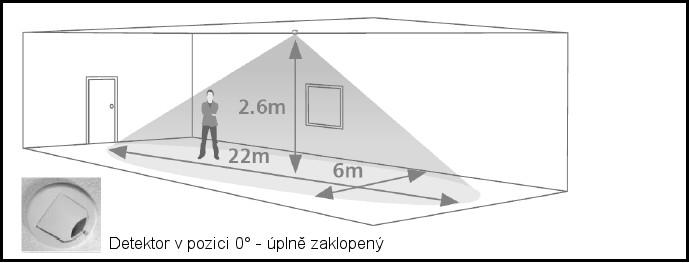

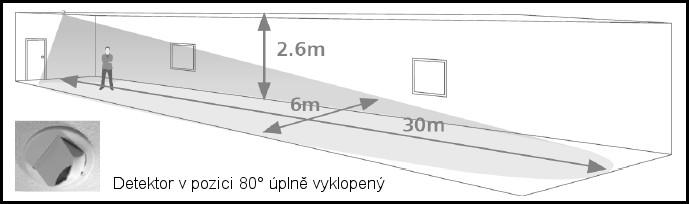

8 Diagramy detekce 8

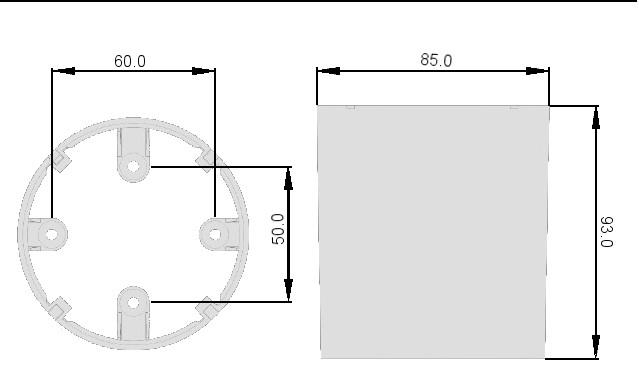

9 Rozměry [mm] tel: web: 9
