1 TnG-Air AirKIT + TnG-AirKIT - ok Power Run TECHNICKÝ MANUÁL

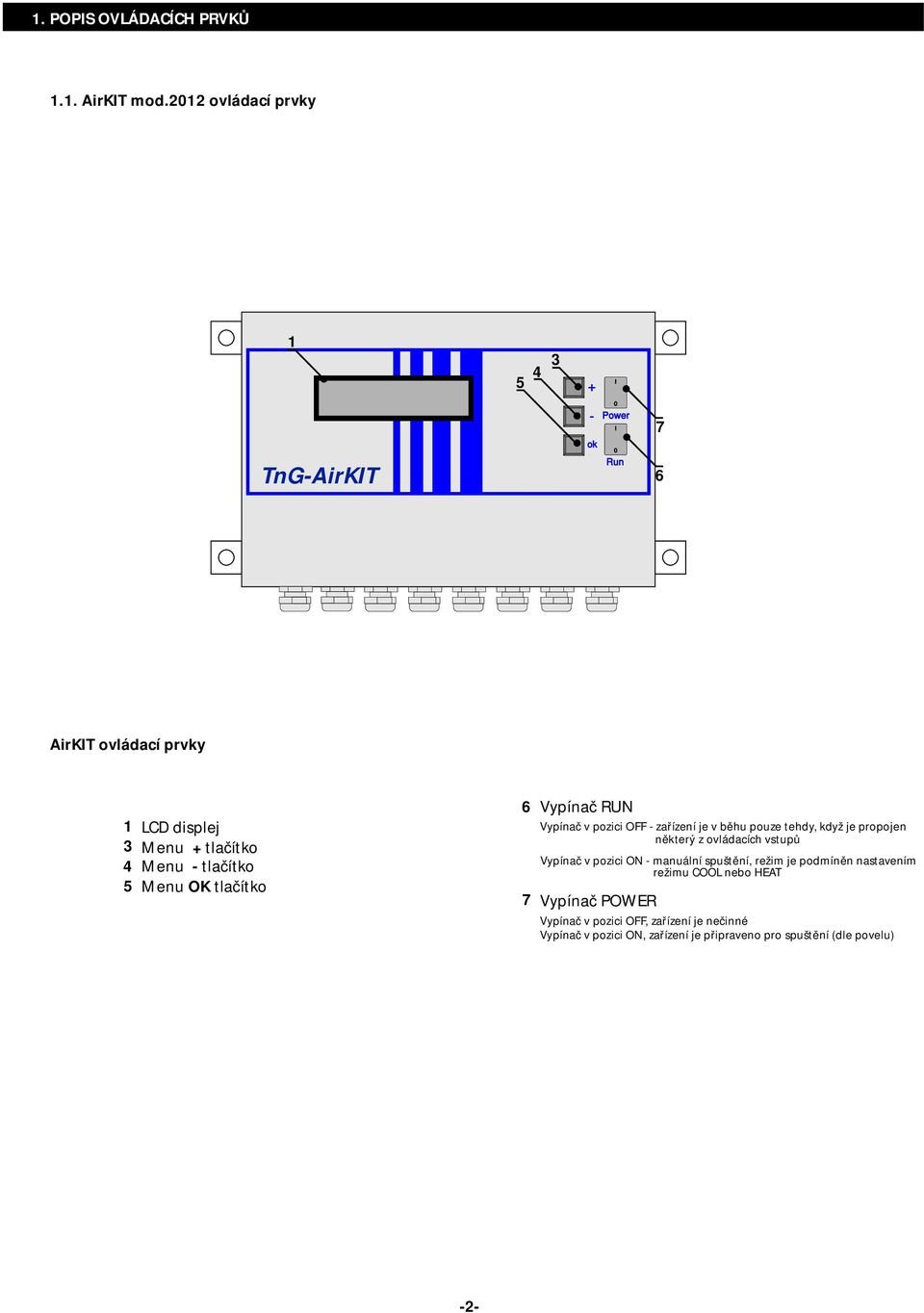

2 2. 1. ELEKTRICKÉ POPIS OVLÁDACÍCH ZAPOJENÍ PRVKŮ 1.1. AirKIT mod.2012 ovládací prvky TnG-AirKIT - Power ok Run 7 6 AirKIT ovládací prvky 1 LCD displej 3 Menu + tlačítko 4 Menu - tlačítko 5 Menu OK tlačítko 6 7 Vypínač RUN Vypínač v pozici OFF - zařízení je v běhu pouze tehdy, když je propojen některý z ovládacích vstupů Vypínač v pozici ON - manuální spuštění, režim je podmíněn nastavením režimu COOL nebo HEAT Vypínač POWER Vypínač v pozici OFF, zařízení je nečinné Vypínač v pozici ON, zařízení je připraveno pro spuštění (dle povelu) -2-

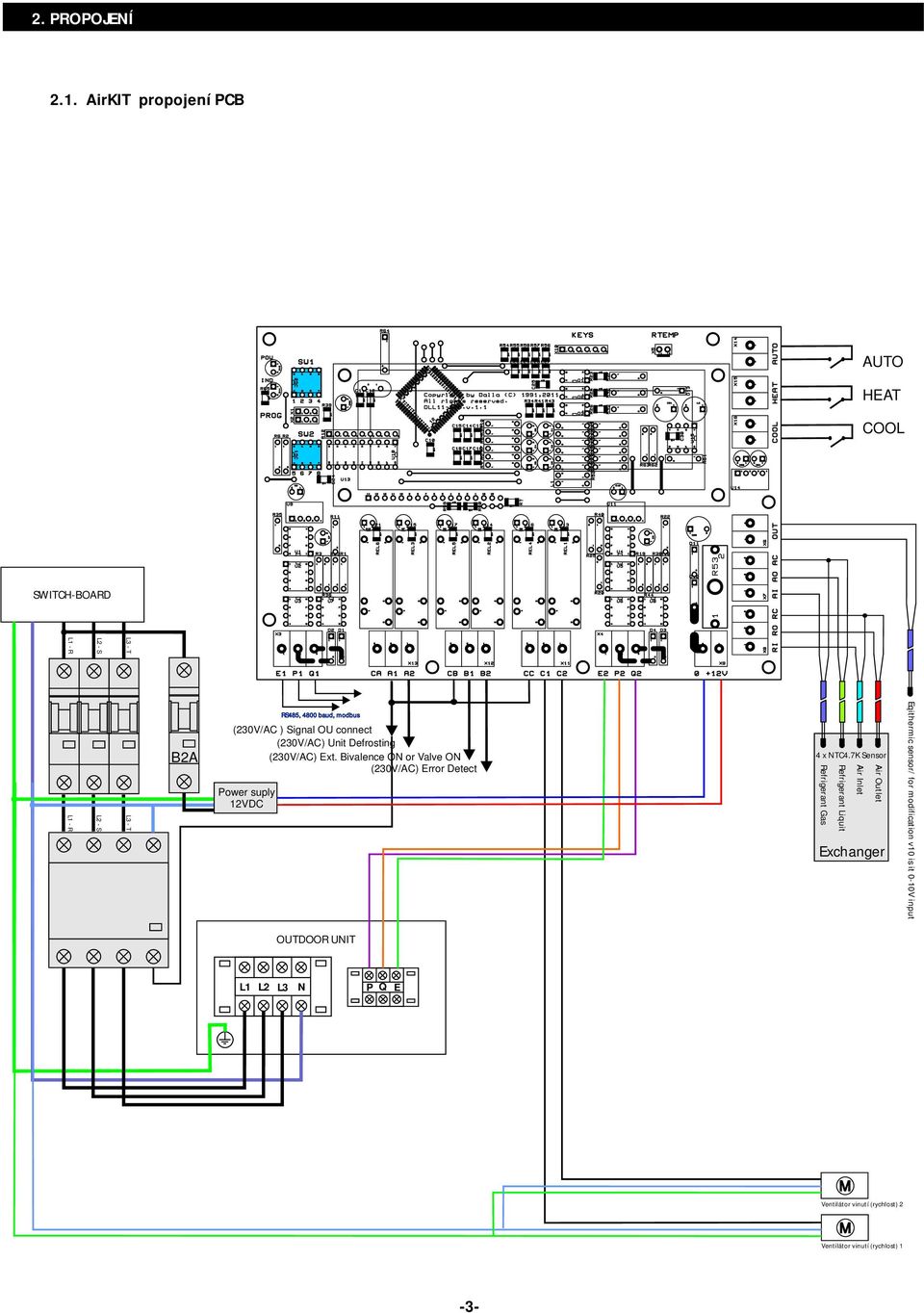

3 2. ELEKTRICKÉ PROPOJENÍ ZAPOJENÍ 2.1. AirKIT propojení PCB AUTO HEAT COOL SWITCH-BOARD L3 - T L2 - S L1 - R L1 - R L2 - S L3 - T B2A (23/AC ) Signal OU connect (23/AC) Unit Defrosting (23/AC) Ext. Bivalence ON or Valve ON (23/AC) Error Detect Power suply 12VDC RS485, 4800 baud, modbus 4 x NTC4.7K Sensor Air Outlet Air Inlet Refrigerant Liquit Refrigerant Gas Exchanger Eqithermic sensor/ for modification v10 is it 0-1 input OUTDOOR UNIT L1 L2 L3 N P Q E Ventilátor vinutí (rychlost) 2 Ventilátor vinutí (rychlost) 1-3-

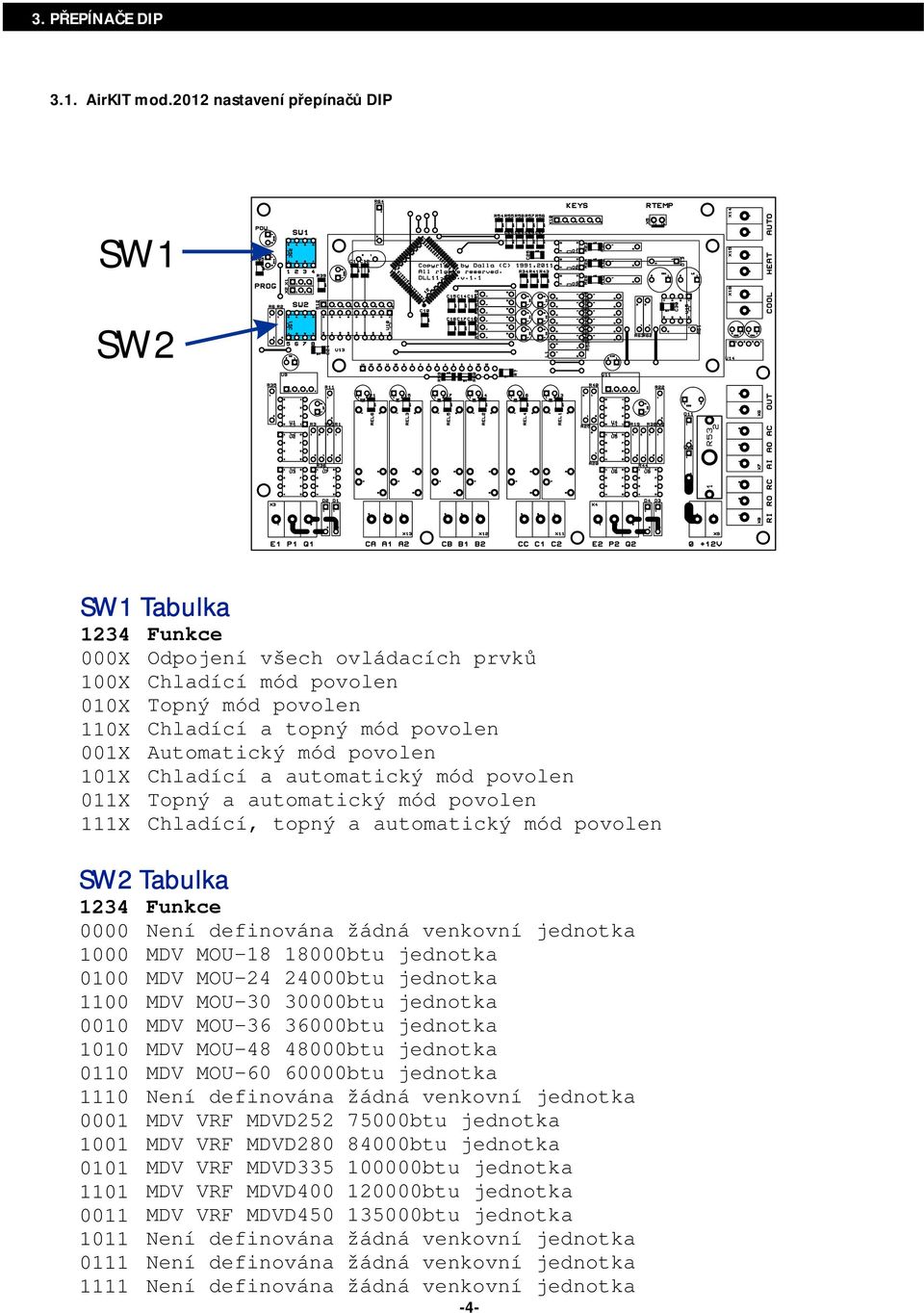

4 2. 3. PŘEPÍNAČE ELEKTRICKÉ DIP ZAPOJENÍ 3.1. AirKIT mod.2012 nastavení přepínačů DIP SW1 SW2 SW1 Tabulka X 100X 010X 110X 001X 101X 011X 111X Funkce Odpojení všech ovládacích prvků Chladící mód povolen Topný mód povolen Chladící a topný mód povolen Automatický mód povolen Chladící a automatický mód povolen Topný a automatický mód povolen Chladící, topný a automatický mód povolen SW2 Tabulka Funkce MDV MOU btu jednotka MDV MOU btu jednotka MDV MOU btu jednotka MDV MOU btu jednotka MDV MOU btu jednotka MDV MOU btu jednotka MDV VRF MDVD btu jednotka MDV VRF MDVD btu jednotka MDV VRF MDVD btu jednotka MDV VRF MDVD btu jednotka MDV VRF MDVD btu jednotka -4-

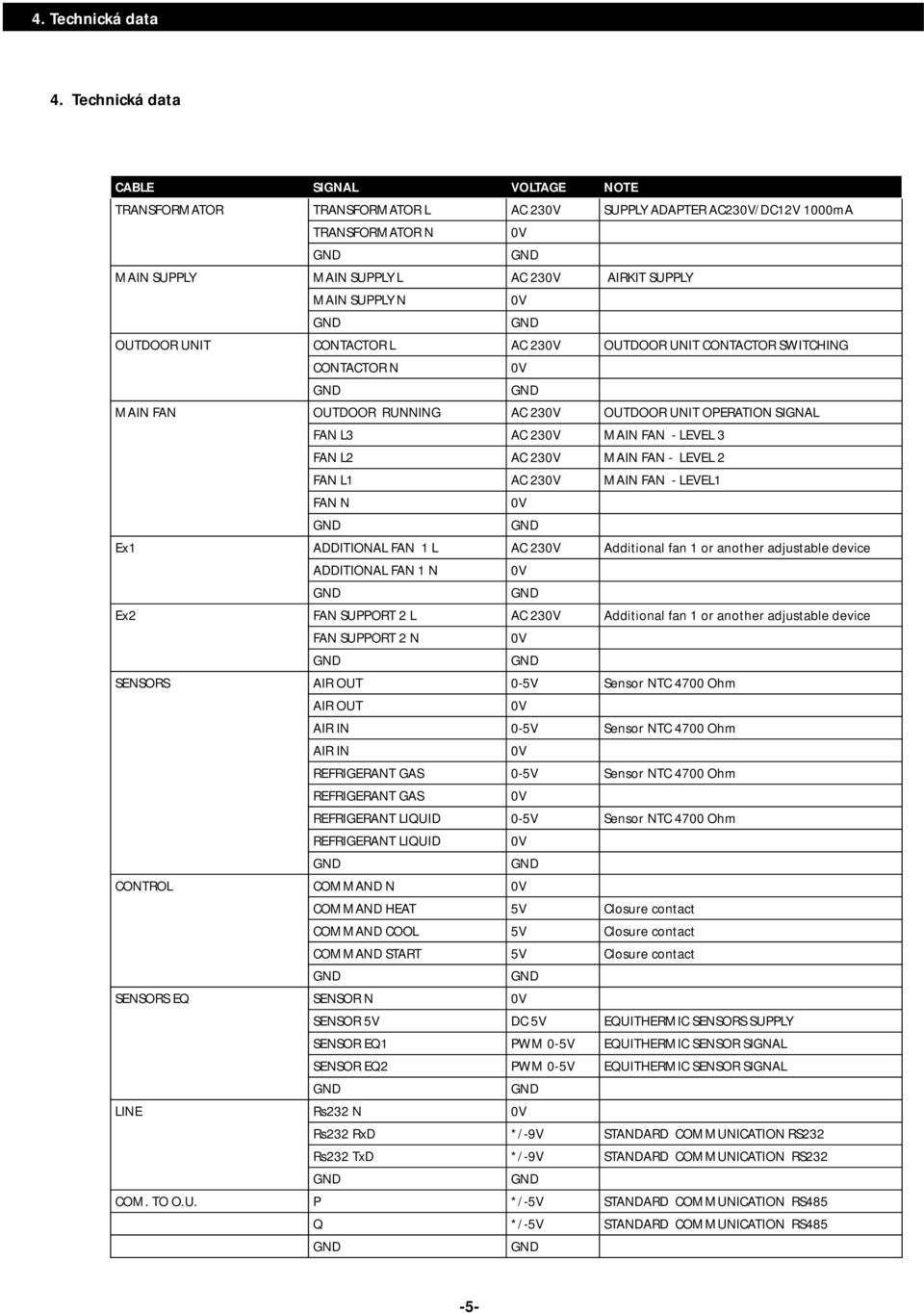

5 2. 4. Technická ELEKTRICKÉ data ZAPOJENÍ 4. Technická data CABLE SIGNAL VOLTAGE NOTE TRANSFORMATOR TRANSFORMATOR L AC 23 SUPPLY ADAPTER AC23/DC12V 1000mA TRANSFORMATOR N MAIN SUPPLY MAIN SUPPLY L AC 23 AIRKIT SUPPLY MAIN SUPPLY N OUTDOOR UNIT CONTACTOR L AC 23 OUTDOOR UNIT CONTACTOR SWITCHING CONTACTOR N MAIN FAN OUTDOOR RUNNING AC 23 OUTDOOR UNIT OPERATION SIGNAL FAN L3 AC 23 MAIN FAN - LEVEL 3 FAN L2 AC 23 MAIN FAN - LEVEL 2 FAN L1 AC 23 MAIN FAN - LEVEL1 FAN N Ex1 ADDITIONAL FAN 1 L AC 23 Additional fan 1 or another adjustable device ADDITIONAL FAN 1 N Ex2 FAN SUPPORT 2 L AC 23 Additional fan 1 or another adjustable device FAN SUPPORT 2 N SENSORS AIR OUT 0-5V Sensor NTC 4700 Ohm AIR OUT AIR IN 0-5V Sensor NTC 4700 Ohm AIR IN REFRIGERANT GAS 0-5V Sensor NTC 4700 Ohm REFRIGERANT GAS REFRIGERANT LIQUID 0-5V Sensor NTC 4700 Ohm REFRIGERANT LIQUID CONTROL COMMAND N COMMAND HEAT 5V Closure contact COMMAND COOL 5V Closure contact COMMAND START 5V Closure contact SENSORS EQ SENSOR N SENSOR 5V DC 5V EQUITHERMIC SENSORS SUPPLY SENSOR EQ1 PWM 0-5V EQUITHERMIC SENSOR SIGNAL SENSOR EQ2 PWM 0-5V EQUITHERMIC SENSOR SIGNAL LINE Rs232 N Rs232 RxD */-9V STANDARD COMMUNICATION RS232 Rs232 TxD */-9V STANDARD COMMUNICATION RS232 COM. TO O.U. P */-5V STANDARD COMMUNICATION RS485 Q */-5V STANDARD COMMUNICATION RS485-5-

6 2. 5. ZAPOJENÍ ELEKTRICKÉ SYSTÉMU ZAPOJENÍ 5. AirKIT jednoduché zapojení rozvaděč 3x40 PEN 23 3x40 AC Line 23 AC Line 12V DC Line internal 0-5V DC Line stykač Napájecí zdroj 12Vdc/1000 ma volitelně verze 24Vdc/500 ma napájení Outdoor unit MDV PQE komunikace napájení venk.jedn. venkovní teplotní senzor Eq1 pro ekvitermní regulaci + TnG-AirKIT - Power ok Run heat cool chladírenské potrubí auto Senzor Ref. Plyn Senzor Ref. Kapalina ovládání Input Výměník Motor ventilátoru 1 stykač (relé) výstup vzduchu Senzor výstupního vzduchu Senzor vstupního vzduchu Motor ventilátoru 2 vstupní vzduch -6-

7 2. 6. SOFTWARE ELEKTRICKÉ ZAPOJENÍ 6. SOFTWARE - mapa menu Mapa MENU pro AirKit model 2012 SETUP HEATING Const. Temper. rozsah OFF, C Topení - nastavení teploty pro konstantní režim CONST EQ.Temp.: +20 rozsah C Topení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu +20 C EQ.Temp.: +10 rozsah C Topení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu +10 C EQ.Temp.: 0 rozsah C Topení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu 0 C EQ.Temp.: -10 rozsah C Topení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu -10 C EQ.Temp.: -20 rozsah C Topení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu -20 C Return Návrat z nastavení SETUP HEATING SETUP COOLING Const Temper. rozsah OFF, 5-30 C Chlazení - nastavení teploty pro konstantní režim CONST EQ.Temp.: +40 rozsah 5-30 C Chlazení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu +40 C EQ.Temp.: +30 rozsah 5-30 C Chlazení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu +30 C EQ.Temp.: +20 rozsah 5-30 C Chlazení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu +20 C EQ.Temp.: +10 rozsah 5-30 C Chlazení - nastavení teploty pro ekvitermní regulaci EQUIT, pro venkovní teplotu +10 C Return Návrat z nastavení SETUP COOLING SET WORK MODE Work Mode HALT, COOL, HEAT, AUTO nečinný, chlazení, topení, automatický režim Regul. Speed SLOW pomalá regulace NORM. standardní regulace FAST rychlá regulace Return Návrat z nastavení SET WORK MODE DEF. HARDWARE Cycle Time rozsah 3-15 min Doba klidu venkovní jednotky Output Valve ON výstup - ventil OFF výstup - ext.bival. Nutné nastavit pro připojení do VRF systému Return Návrat z nastavení DEF HARDWARE 6. SOFTWARE - volby MENU - SETUP HEATING Const.Temp. MENU - SETUP COOLING Const.Temp. Pro konstantní režim vytápění nastavte požadovanou teplotu výstupního vzduchu v rozmezí C. Pro nastavení ekvitermní regulace teploty výstupního vzduchu nastavte volbu OFF. Tím spustíte ekvitermní regulaci, které je závislá na nastavení následujících pěti položek (body ekvitermní křivky). MENU - SET WORK MODE Work Mode Pro konstantní režim chlazení nastavte požadovanou teplotu výstupního vzduchu v rozmezí 5-30 C. Pro nastavení ekvitermní regulace teploty výstupního vzduchu nastavte volbu OFF. Tím spustíte ekvitermní regulaci, které je závislá na nastavení následujících pěti položek (body ekvitermní křivky). Tato volba je určena pro výběr pracovního režimu. Pokud nastavíte HALT, zařízení se nespustí. Pokud zvolíte režim COOL, jednotka bude pracovat výhradně v chladícím režimu. Pokud zvolíte režim HEAT, jednotka bude pracovat výhradně v topném režimu. Pokud zvolíte režim AUTO, jednotka bude dle potřeby pracovat v chladícím nebo topném režimu. -7-

8 2. 6. SOFTWARE ELEKTRICKÉ ZAPOJENÍ MENU - SET WORK MODE Regul.Speed. Tato volba je určaná pro nastavení rychlosti regulace systému. Volba SLOW má regulační dobu 60 sekund. Volba NORM má regulační dobu 40 sekund. Volba FAST má regulační dobu 20 sekund. MENU - DEF HARDWARE Cycle Time Tato volba určeje délku doby klidu po zastavení venkovní jednotky. MENU - DEF HARDWARE Output valve Zde nastavíte funkci výstupního relé B1. Pokud nastavíte OFF, je toto relé určeno pro spouštění externí bivalence. Pokud nastavíte ON, je toto relé určeno pro ovládání přidaného selenonoidu (ventilu). Ten je nutný při začlenění do více jednotkového VRF systému. TNG-AIR.CZ s.r.o. Tepelná čerpadla TnG-Air Office: areál Černá Louka, pavilon K Moravská Ostrava TnG-Air Tel.: www: info@tng-air.cz TnG-Air
