Fakulta strojního inženýrství. Vědecká a výzkumná činnost Obsah:

Transkript

1 Vědecká a výzkumná činnost 2008 Obsah: 1) Pedagogická činnost mimo výuky byla zaměřena na: a) animační zobrazení zkoušek mechanických vlastností b) animace zkoušek abrazivního opotřebení materiálů 2) VČ při řešení výrobních problémů zahrnovala např.: a) výzkum nežádoucího štěpení mosazných tyčí b) únavové poškození ojničních čepů v provozu c) ovlivnění vzhledu Zn-vrstvy hutním materiálem 3) Základní výzkum korozní degradace byl soustředěn na : a) korozní poškození materiálových spojů konstr. ocelí b) protikorozní ochranu žárovým zinkováním c) duplexní ochrana a její degradaci UV zářením

2 Vědecko-pedagogická činnost 1a. Tvorba multimediálních animovaných programů pro výukové znázornění mechanických vlastností materiálů Zkouška tříbodovým ohybem Charpyho rázová zkouška

3 Vědecko-pedagogická činnost 1b. Multimediální zobrazení zkoušek abrazivního opotřebení materiálů Zkouška tvrdosti Přístroje pro zkoušení abrazivního opotřebení Zkouška opotřebení na přístroji s pružným kotoučem

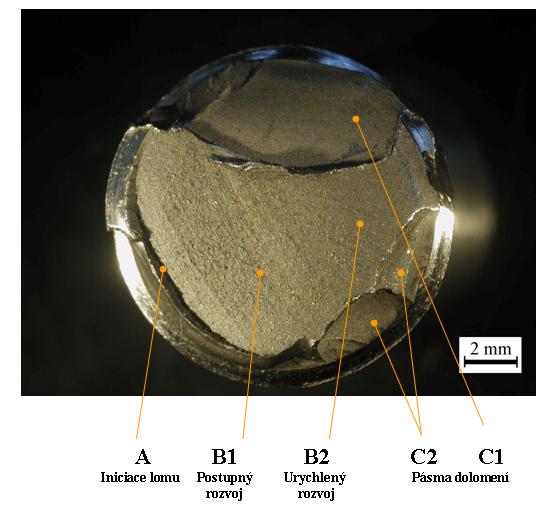

4 2. Řešení problémů výroby a. Lom mosazi Interkrystalická trhlina v Ms, zv. 450x b. Analýzy lomů šroubů

5 2. Řešení problémů výroby Nevhodný hutní materiál Žárově pozinkovaná tyč s ostrými výstupky manipulačně nevhodná Metalografický rozbor povrchové vrstvy Kovový zálupek z válcovaného základního materiálu umožňujícího zatečení a kumulaci Zn

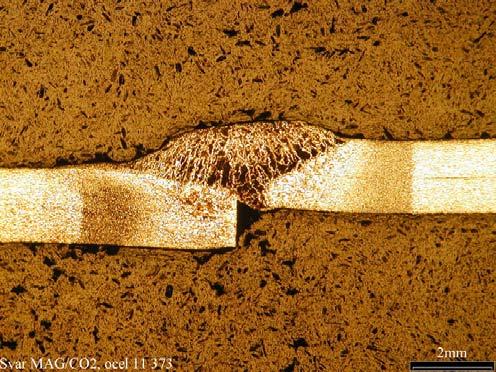

6 3a. Korozní exploatace nerozebíratelných spojů Lomová plocha svaru Makrostruktura reálného I-svaru Struktura bodového svaru s lunkry Mikrostruktura svaru (pod 0,765 % C)

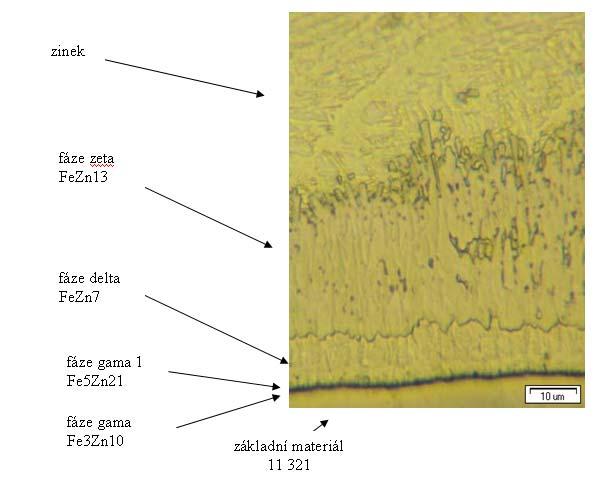

7 3b. Protikorozní ochrana žárovým zinkováním Rozvoj bílé koroze zinku 3 dni Rozbor zinkové vrstvy Podkorodování Zn-vrstvy a tvorba červené koroze -14 dní

8 3b. Protikorozní ochrana žárovým zinkováním Zinkový povrch po 30 dnech v NaCl Zinková vrstva po 30 dnech v NaCl Trn Ø 5 mm Trn Ø 20 mm Degradace zinkového povlaku při mechanickém namáhání

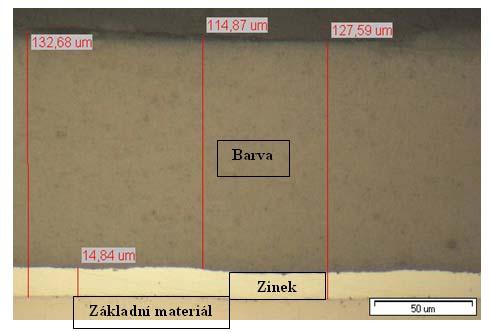

9 3c. Duplexní ochrana a její ovlivnění UV zářením Složení ochranného povlaku (zvětšeno 250x) Zařízení pro zkoušku solnou mlhou Expozice vzorků Umístění zkušebních vzorků

10 3c. Duplexní ochrana a její ovlivnění UV zářením Makrodefekty na duplexní vrstvě Průnik červené koroze skrze Zn? Z hlediska difusních teorií zcela nemožné! Odloupnutá komaxitová vrstva Vzorky pouze se Zn vrstvou po 3, 7 a 14 dnech v solné mlze

11 Publikační činnost k další problematice v Černý, M., Mazal, P., Filípek, J.: Vliv délky a tvaru vlnovodů na snímání akustického signálu. Acta univ. agric. et silvic. Mendel. Brun., 2008, LVI, No.1 pp.43-54, ISSN Filípek, J., Černý, M.: Zkoušení mechanických vlastností materiálu. Pedagogický software 2008, 4, 5. června 2008, České Budějovice, s , ISBN Černý, M., Filípek, J.: Korozní poškození nýtových spojů. Acta univ. agric. et silvic. Mendel. Brun., 2008, LVI, No.4, pp , ISSN Černý, M., Filípek, J.: Vliv povrchové vrstvy na rychlost korozní degradace. Acta univ. agric. et silvic. Mendel. Brun., 2008, LVI, No.2, pp , ISSN Lev, J., Černý, M., Sedlák, P.: Tlaková degradace slitin Ag-Cu-Sn-Hg. Kvalita a spoľahlivost technických systémov, Nitra 2008, ISBN Votava, J., Černý, M. Sedlák,P.: Příčiny vzniku vad při zinkování v závislosti na základním materiálu. Kvalita a spoľahlivost technických systémov, Nitra 2008, ISBN Šoch, Z., Černý, M., Sedlák, P.: Charakter porušení bodového svaru u austenitických CrNi oceli. Kvalita a spoľahlivost technických systémov, Nitra 2008, ISBN

12 Zájmová činnost

13 Děkuji za pozornost
