Metal Magnetic Memory Method
|
|
- Radovan Neduchal
- před 6 lety
- Počet zobrazení:
Transkript
1 Metal Magnetic Memory Method MMM - Metoda NDT Autor: Ing. Václav Svoboda, Ing. Zdislav Olmr
2 Abstrakt: Metoda Magnetické paměti materiálu je NDT metoda založená na měření a analýze rozložení zbytkových magnetických polí v kovových materiálech odrážejících technologickou historii materiálu. Využívá se pro určení SCZ (Stress Concentration Zones), poruch a heterogenity v mikrostruktuře materiálu a svarových spojů.
3 Magnetická paměť materiálu reprezentuje jev, který nastává v materiálu ve formě zbytkové magnetizace vlivem procesu výroby, tepelného zpracování, ochlazování, tváření, ohýbání, tvarování, lisování, sváření apod. v prostředí zemského magnetického pole a vlivem provozního zatížení. Principem metody je scanování intenzity magnetického pole Hp těsně nad povrchem materiálu pomocí scanovacího zařízení je to vozíček, na kterém jsou upevněny snímací sondy, opatřený kolečky pro snímání vzdálenosti Lx a příslušnou elektronikou pro zesílení a digitalizaci signálů ze sond.
4 ZÁKLADNÍ (VÝCHOZÍ ) MECHANICKÉ VLASTNOSTI Aplikace konvenčních NDT metod Aplikace metody MPM Mechanické vlastnosti DEGRADACE MATERIÁLU SKUTEĆNÁ REÁLNÁ ŽIVOTNOST KONSTRUKCE URYCHLUJÍCÍ PROCESY ( KOROZE, EROZE...) INKUBAČNÍ DOBA DO VZNIKU TRHLINY čas ŠÍŘENÍ TRHLINY
5 H,A/m dh/dx,(a/m)/mm MMM Příklad nízkých gradientů FILE0004.magnetogram - depo Kacerov - priklad nizkych gradientu. Podvozek Lx,mm Hp-1 dh1/dx Hp-2 dh2/dx Hp-3 dh3/dx Hp-4 dh4/dx Hp-5 dh5/dx Hp-6 dh6/dx
6 H,A/m dh/dx,(a/m)/mm MMM Rozsáhlá zóna koncentrací napětí FILE0007.magnetogram - depo Kacerov - rozsahla zona zvysene koncentrace napeti. Podvozek Lx,mm Hp-1 dh1/dx Hp-2 dh2/dx Hp-3 dh3/dx Hp-4 dh4/dx Hp-5 dh5/dx Hp-6 dh6/dx
7 dh/dx,(a/m)/mm MMM Magnetogram scanování přes opravenou trhlinu FILE0026.magnetogram - Depo kacerov - scanovano pres opravenou trhlinu. Podvozek Lx,mm dh1/dx dh2/dx dh3/dx dh4/dx dh5/dx dh6/dx
8 dh/dx,(a/m)/mm MMM FILE0046.magnetogram - depo Hostivar - trhlina a napeti. Podvozek 3. Trhlina detekovaná vysokou zónou koncentrace namáhání Lx,mm 0 dh1/dx dh2/dx dh3/dx dh4/dx dh5/dx dh6/dx
9 Detail trhliny MMM
10 dh/dx,(a/m)/mm MMM Trhlina a velmi výrazná koncentrace namáhání FILE0063.magnetogram - depo Kacerov - trhlina a velmi vyrazna koncentrace napeti. Podvozek Lx,mm dh1/dx dh2/dx dh3/dx dh4/dx

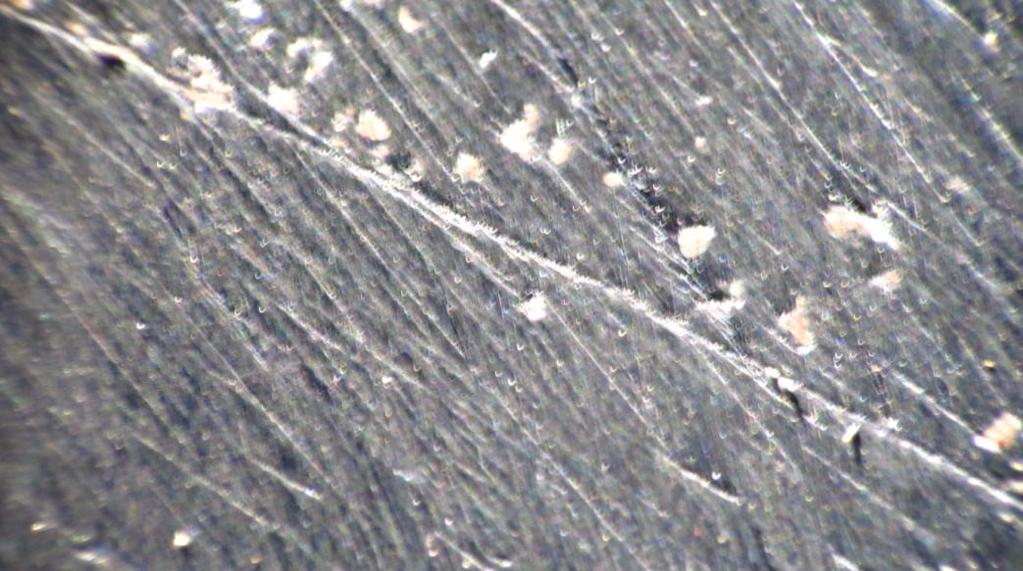

11 Detail trhliny
12 Příklady využití MMM metody Elektrárny, plynovody, naftovody Kovové konstrukce, doprava, letectví Lodě, zdvihací stroje, strojní součásti Metalurgie, vědecká výzkumná činnost

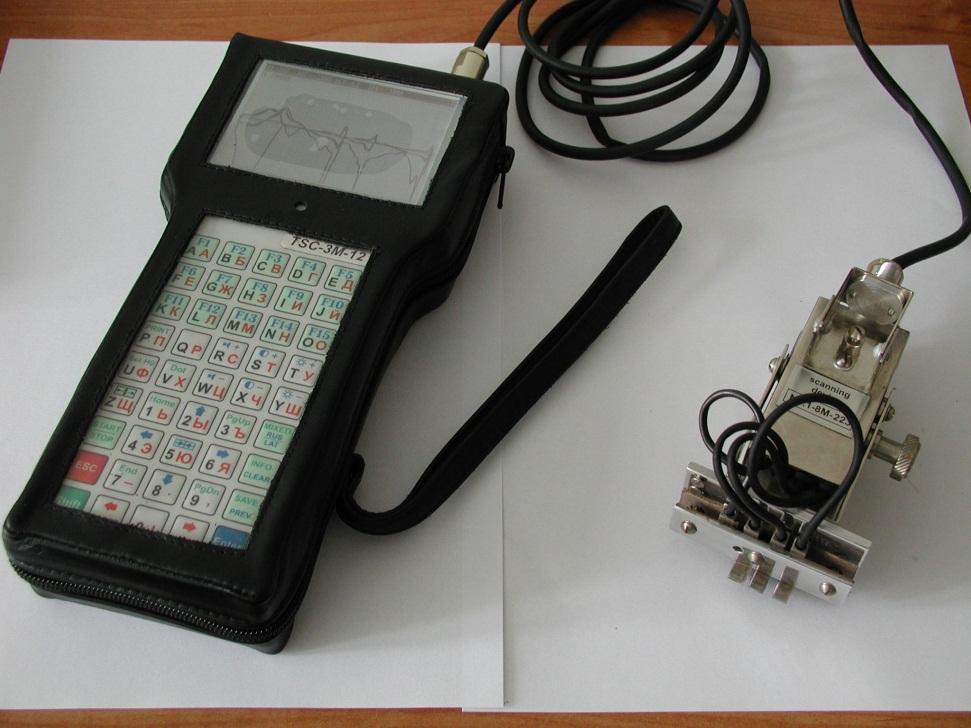

13 Měření metodou MMM Přístroj pro měření metodou MMM Snímací část se sondami
14 Měření na potrubí
15 Magnetogram
16 SC line čára zobrazující koncentraci napětí
17 Podélná diagnostika potrubí
18 Zobrazení SCZ - zóny se zvýšenou koncentrací napětí
19 Diagnostika potrubí
20 SC zóna na potrubí

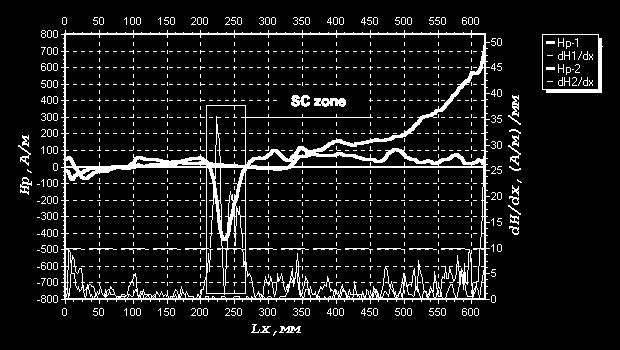

21 Diagnostika lopatky turbiny
22 Diagnostika kolejnic

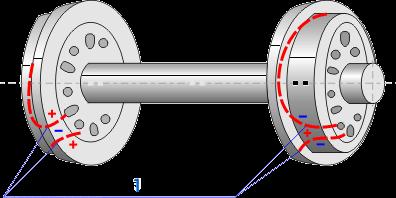

23 Diagnostika kol kolejových vozidel

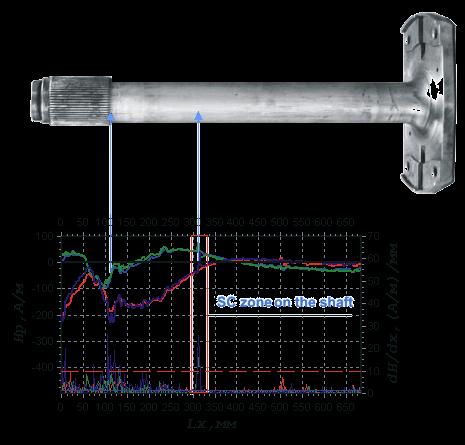

24 Diagnostika hřídele
25 Kontrola svarů typické rozložení zbytkových napětí Rozložení jednotlivých složek měřeného mag. pole
26 Prostorové zobrazení průběhů magnetického pole

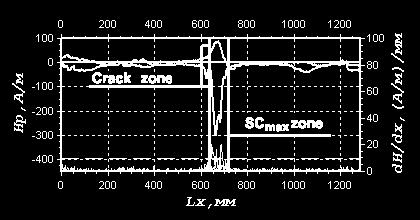

27 Příklad inspekce trhliny v materiálu
28 Diagnostika potrubí uložených v zemi Bezkontaktní magnetometrická diagnostika BDM Lze kontrolovat: Plynovody Ropovody Teplovody Vodovody Obecně: produktovody
29 Snímání intenzity magnetického pole. - vertikální (osa Y) - axiální, vodorovná podél osy trubice (osa X) - kolmo k ose trubky (osa Z); - gradient dh/dx po délce dx trubka pro všechny výše uvedené složky magnetického pole.
30 silniční kolo, a 2 systém měřící vzdálenost, 3 - držák skeneru Typ 11/12, 4 - snímač typu 11/12, 5 - rukojeť: 6 - držák měřicího zařízení, 7 - skládací stojan, 8 - univerzální hlavy. 7 1
31 Chcete-li provést BMD potrubí, můžeme použít dva typy senzorů. Jeden snímač typu 11 může měřit všechny tři složky magnetického pole podél jednoho potrubí. Dalším snímačem typu 11/12 můžete měřit všechny tří složky magnetického pole současně na dvou třech nebo čtyřech potrubích v závislosti na jejich průměru (Dy) Snímač typu 11 Snímač typu 11-12
32 Výsledek části měření potrubí D530. V grafu rozložení pole Hp pro všechny tři složky (vertikální, axiální, kolmé) jsou viditelné lokální změny v magnetickém poli s maximálním sklonem v oblasti SCZ (viz spodní část magnetogramu).
33 Oblast rozložení Hp při bezkontaktní magnetické kontrole potrubí D520x7 mm. V oblasti KNmax odhalila montážní spoj a rozsáhlou korozi kovových potrubí.
34 Sост=6,5мм Sост=4,5мм
35 1) 2) Výsledky scanování MMM kontaktní metodou na potrubí D1020mm přípojka D300mm. 1 - rozložení magnetického pole Hp a jeho gradient dh /dx podél koutového svaru. 2 - zářez až 3 mm v rohu svaru, který se shoduje se zónou maximální koncentrace napětí SCZ.
36 1) МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (метод МПМ) 2) 3) Obr.1. Výsledky scanování MMM na potrubí D1020mm Obr.2. Rozložení magnetického pole Hp gradientu dh/dx podél povrchupotrubí. Sekce s biokorozí. Obr.3. Fotografie, ukazující na přítomnost skvrn biokoroze.
37 Diagnostika potrubí uložených v zemi Praktické provádění inspekce potrubí uloženého v zemi

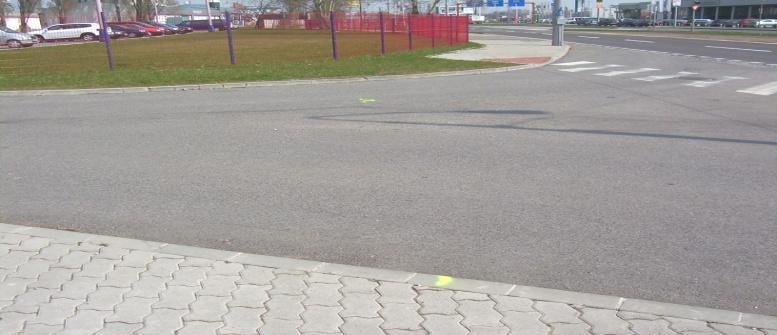

38 Místo nad potrubím s výskytem anomálního signálu
39 Lx,мм Hр,A/м dh/dx,(a/м)/мм 1,1 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0-0,1-0,2-0,3-0,4-0,5-0,6-0,7-0,8-0,9-1 -1,1-1,2-1,3-1,4-1,5-1,6-1,7-1,8 Typický záznam signálu v závislosti na vzdálenosti
40 Mechanický defekt v místě anomálie

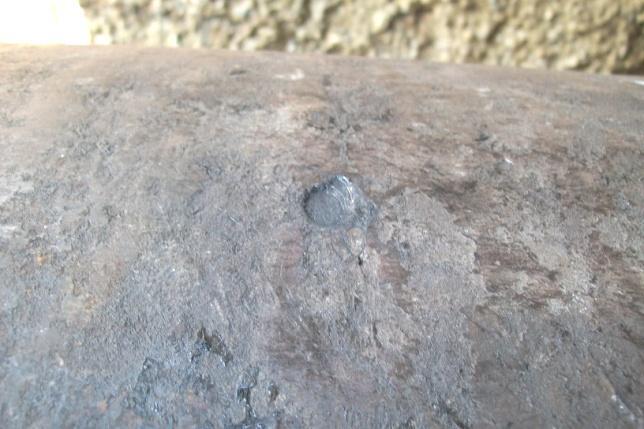

41 Důlkový defekt korozního typu
42 Podélný defekt na potrubí trhlina
43 Závěr: Metoda magnetické paměti materiálu (MPM) má široké oblasti použití, ale i dílčí omezení, vlivem vysoké citlivosti. K limitujícím faktorům patří: nemagnetické materiály, uměle zmagnetované kovy, přítomnost cizích magnetických materiálů v těsné blízkosti kontrolovaného objektu, přítomnost externího magnetického pole nebo elektrického svařování do vzdálenosti 1 m.
44 Mezi hlavní výhody této metody patří: rychlost měření opakovatelnost měření není třeba úprava povrchu měřeného materiálu inspekce je možná za provozu včasná diagnostika únavového poškození vibrace nemají vliv na měření Celkově lze kvalitu inspekce významně zvýšit doplněním a porovnáním výsledků s jinými metodami.
45 Děkuji Vám za pozornost
