1 PRŮVODNÍ ZPRÁVA LIBOVICE DOSTAVBA VODOVODU Dokumentace pro stavební povolení Zprávu zpracoval: Ing. Milan Ulbrych OBSAH A.1 Identifikační údaje... str. 2 A.1.1 Údaje o stavbě... str. 2 a) Název stavby... str. 2 b) Místo stavby... str. 2 c) Předmět projektové dokumentace... str. 2 A.1.2 Údaje o stavebníkovi... str. 2 A.1.3 Údaje o zpracovateli projektové dokumentace... str. 2 A.2 Seznam vstupních podkladů... str. 2 A.3 Údaje o území... str. 3 a) Rozsah řešeného území... str. 3 b) Údaje o ochraně území podle jiných právních předpisů... str. 3 c) Údaje o odtokových poměrech... str. 3 d) Údaje o souladu s územně plánovací dokumentací... str. 3 e) Údaje o souladu s územním rozhodnutím... str. 4 f) Údaje o dodržení obecných požadavků na využití území... str. 5 g) Údaje o splnění požadavků dotčených orgánů... str. 5 h) Seznam výjimek a úlevových řešení... str. 6 i) Seznam souvisejících a podmiňujících investic... str. 6 j) Seznam pozemků a staveb dotčených prováděním stavby... str. 6 A.4 Údaje o stavbě a) Nová stavba nebo změna dokončené stavby... str. 7 b) Účel užívání stavby... str. 7 c) Trvalá nebo dočasná stavba... str. 7 d) Údaje o ochraně stavby podle jiných právních předpisů... str. 7 e) Údaje o dodržení technických požadavků na stavby... str. 8 f) Údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů... str. 8 g) Seznam výjimek a úlevových řešení... str. 8 h) Navrhované kapacity stavby... str. 8 i) Základní bilance stavby... str. 9 j) Základní předpoklady výstavby... str. 9 k) Orientační náklady stavby... str. 9 A.5 Členění stavby na objekty a technická a technologická zařízení... str

2 A.1 IDENTIFIKAČNÍ ÚDAJE A.1.1 ÚDAJE O STAVBĚ a) NÁZEV STAVBY Libovice dostavba vodovodu b) MÍSTO STAVBY Obec: Katastrální území Kraj: Nosálov, část Libovice Libovice Středočeský Parcelní čísla pozemků: 1314, 1320, 1306/6, 1306/5, 1306/4, 45/3, 1266/1, 50/6, 1306/1, 29/4, 19/1, 1326, 22/1, 1278 c) PŘEDMĚT PROJEKTOVÉ DOKUMENTACE Veřejný vodovod pro zásobení pitnou vodou místní části Libovice obce Nosálov. Stavba zahrnuje zásobní vodovodní řady, označené v PD A1 A3, A5 A8, B2 a výtlačný řad B1 v celkové délce 1197,37 m. Součástí stavby je zemní vodojem s akumulací 20 m 3. A.1.2 ÚDAJE O STAVEBNÍKOVI Vodovody a kanalizace Mladá Boleslav, a.s. Čechova Mladá Boleslav IČ: DIČ: CZ A.1.3 ÚDAJE O ZPRACOVATELI PROJEKTOVÉ DOKUMENTACE GEVOS, projektová kancelář vodní a inženýrské stavby Ing. Milan Ulbrych Dvorská 748/ Jablonec nad Nisou IČ: DIČ: CZ v seznamu autorizovaných osob je projektant veden pod číslem jako autorizovaný inženýr pro vodohospodářské stavby A.2 SEZNAM VSTUPNÍCH PODKLADŮ - snímek katastrální mapy 1:2880 Český úřad katastrální a zeměměřický - informace o parcelách Český úřad katastrální a zeměměřický - geodetické zaměření - Ing. Tomáš Krykorka, PD ve stupni DÚR Libovice dostavba vodovodu Středočeské vodárny, a.s.,

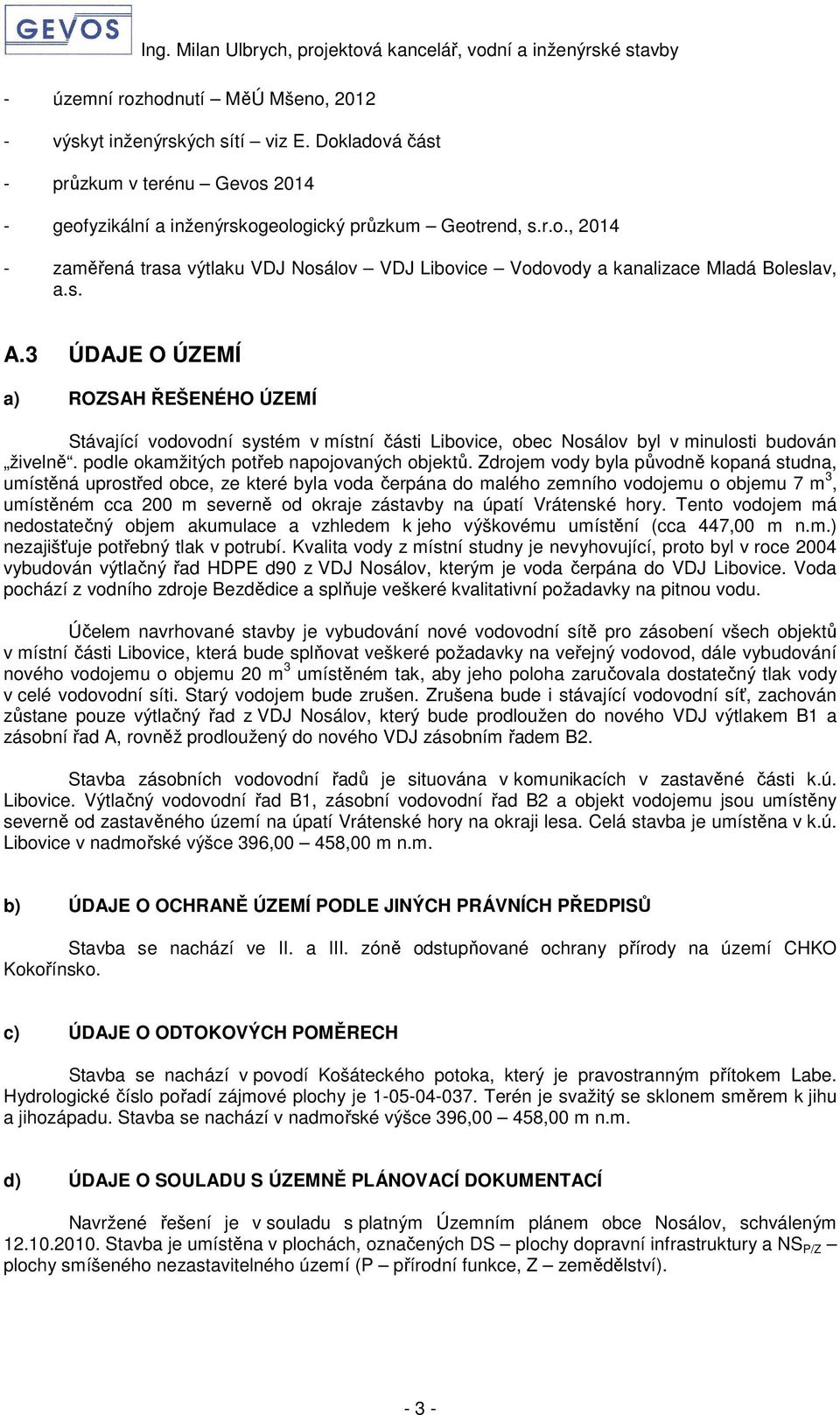

3 - územní rozhodnutí MěÚ Mšeno, výskyt inženýrských sítí viz E. Dokladová část - průzkum v terénu Gevos geofyzikální a inženýrskogeologický průzkum Geotrend, s.r.o., zaměřená trasa výtlaku VDJ Nosálov VDJ Libovice Vodovody a kanalizace Mladá Boleslav, a.s. A.3 ÚDAJE O ÚZEMÍ a) ROZSAH ŘEŠENÉHO ÚZEMÍ Stávající vodovodní systém v místní části Libovice, obec Nosálov byl v minulosti budován živelně. podle okamžitých potřeb napojovaných objektů. Zdrojem vody byla původně kopaná studna, umístěná uprostřed obce, ze které byla voda čerpána do malého zemního vodojemu o objemu 7 m 3, umístěném cca 200 m severně od okraje zástavby na úpatí Vrátenské hory. Tento vodojem má nedostatečný objem akumulace a vzhledem k jeho výškovému umístění (cca 447,00 m n.m.) nezajišťuje potřebný tlak v potrubí. Kvalita vody z místní studny je nevyhovující, proto byl v roce 2004 vybudován výtlačný řad HDPE d90 z VDJ Nosálov, kterým je voda čerpána do VDJ Libovice. Voda pochází z vodního zdroje Bezdědice a splňuje veškeré kvalitativní požadavky na pitnou vodu. Účelem navrhované stavby je vybudování nové vodovodní sítě pro zásobení všech objektů v místní části Libovice, která bude splňovat veškeré požadavky na veřejný vodovod, dále vybudování nového vodojemu o objemu 20 m 3 umístěném tak, aby jeho poloha zaručovala dostatečný tlak vody v celé vodovodní síti. Starý vodojem bude zrušen. Zrušena bude i stávající vodovodní síť, zachován zůstane pouze výtlačný řad z VDJ Nosálov, který bude prodloužen do nového VDJ výtlakem B1 a zásobní řad A, rovněž prodloužený do nového VDJ zásobním řadem B2. Stavba zásobních vodovodní řadů je situována v komunikacích v zastavěné části k.ú. Libovice. Výtlačný vodovodní řad B1, zásobní vodovodní řad B2 a objekt vodojemu jsou umístěny severně od zastavěného území na úpatí Vrátenské hory na okraji lesa. Celá stavba je umístěna v k.ú. Libovice v nadmořské výšce 396,00 458,00 m n.m. b) ÚDAJE O OCHRANĚ ÚZEMÍ PODLE JINÝCH PRÁVNÍCH PŘEDPISŮ Stavba se nachází ve II. a III. zóně odstupňované ochrany přírody na území CHKO Kokořínsko. c) ÚDAJE O ODTOKOVÝCH POMĚRECH Stavba se nachází v povodí Košáteckého potoka, který je pravostranným přítokem Labe. Hydrologické číslo pořadí zájmové plochy je Terén je svažitý se sklonem směrem k jihu a jihozápadu. Stavba se nachází v nadmořské výšce 396,00 458,00 m n.m. d) ÚDAJE O SOULADU S ÚZEMNĚ PLÁNOVACÍ DOKUMENTACÍ Navržené řešení je v souladu s platným Územním plánem obce Nosálov, schváleným Stavba je umístěna v plochách, označených DS plochy dopravní infrastruktury a NS P/Z plochy smíšeného nezastavitelného území (P přírodní funkce, Z zemědělství)

4 e) ÚDAJE O SOULADU S ÚZEMNÍM ROZHODNUTÍM Pro navrženou stavbu bylo vydáno územní rozhodnutí Městským úřadem Mšeno odbor výstavby a územního plánování dne pod č.j. 3976/12/stav, spis. zn. 3271/12/stav. Kromě obecných požadavků na výstavbu je v územním rozhodnutí uvedeny následující požadavky: 1. Stavba bude umístěna v souladu s koordinační situací v měřítku 1:500, která obsahuje zakreslení stavebního pozemku, požadované umístění stavby, vyznačení vazeb a vlivů na okolí, zejména vzdálenosti od hranic pozemků a sousedních staveb a je součástí projektové dokumentace. 2. Vodovodní řad je ze zákona vodním dílem. O stavební povolení bude požádán příslušný vodoprávní úřad, kterým je MÚ Mělník, odbor životního prostředí a zemědělství, vodoprávní úřad. Projektová dokumentace bude zpracována oprávněnou osobou na úseku vodohospodářských staveb. 3. Budou dodrženy podmínky závazného stanoviska AOPK Správy CHKO Kokořínsko vydané dne pod č.j /KK/2011/AOPK: Dojde-li ke křížení trasy vodovodního řadu se vzrostlými stromy, budou výkopové práce v prostoru pod jejich korunou prováděny ručně. Při výkopových pracích mohou být přerušeny pouze kořeny o Ø menším než 30 mm, a to vždy pouze žezem, který je nutné zahladit. Případná poranění stromů je nutné ošetřit. Výkopové práce nebudou prováděny od začátku března do konce května z důvodu migrace obojživelníků. 4. Budou dodrženy podmínky závazného stanoviska HZS Středočeského kraje, územní odbor Mělník vydaného dne pod č.j. HSKL /2011-ME: Na vodovodu budou navržena vnější odběrná místa požární vody podle ČSN Při stavbě v blízkosti kulturních památek je třeba si počínat tak, aby nedošlo při provádění prací k jejich poškození a nebylo narušeno prostředí kulturní památky. V případě zásahu do kulturní památky je třeba si předem vyžádat závazné stanovisko MÚ Mělník, odbor školství a kultury, odd. památkové péče. Pokud se v blízkosti stavby bude nacházet drobná soliterní architektura místního významu, nebude stavbou poškozena ani přemístěna. 6. Budou dodrženy podmínky rozhodnutí Městského úřadu Mělník, odboru dopravních a správních agend vydaného dne pod č.j. 4692/DSA/VEHA. 7. Budou dodrženy podmínky závazného stanoviska Městského úřadu Mělník, odboru životního prostředí a zemědělství, Státní správa lesů vydaného dne pod č.j. 278/AP/12/FRKA: Při realizaci záměru je nutno dbát základních povinností k ochraně pozemků určených k plnění funkcí lesa uvedených v 13 lesního zákona. Na lesní pozemky nebudou vjíždět žádné stavební mechanizmy a nebude zde ukládán stavební materiál či výkopek a to ani přechodně. Stavba bude prováděna plně v souladu s projektovou dokumentací. Souhlas se uděluje na dobu platnosti územního rozhodnutí, případně stavebního povolení či souhlasu. Stavebník (investor) zajistí, aby byly splněny podmínky tohoto závazného stanoviska. 8. V zájmovém území se nachází nebo do něj zasahuje ochranné pásmo energetického zařízení v majetku ČEZ Distribuce, a.s. V případě, že předmětná stavba nebo činnost zasáhne do ochranného pásma nadzemního vedení nebo trafostanic, popř. bude po vytyčení zjištěno, že - 4 -

5 zasahuje do ochranného pásma podzemního vedení, bude ČEZ Distribuce, a.s. požádána o souhlas s činností v ochranném pásmu energetického zařízení. 9. Stavba se nachází v ochranném pásmu elektrizační soustavy DTS 22 kv číslo ME_0503 Obec v rozsahu 10 m na každou stranu DTS, které se nachází na pozemku p.č v k.ú. Libovice. Při stavbě budou dodrženy podmínky souhlasu ČEZ Distribuce, a.s. vydaného dne pod č.j. Ka/Vo 226/ Navržené řešení se dotýká zájmů společnosti Telefónica Czech Republic, a.s. V prostoru stavby dojde ke střetu se sítí elektronických komunikací společnosti Telefónica Czech Republic, a.s. V rámci PD ke stavebnímu povolení musí být zajištěna ochrana zařízení společnosti Telefónica Czech Republic, a.s. dle platné legislativy a dodržení podmínek uvedených ve vyjádření ze dne č.j. 472/ Budou dodrženy podmínky vyjádření VaK Mladá Boleslav, a.s. vydaného dne zn. 59/12/TN: V projektové dokumentaci pro stavební povolení budou podrobněji posouzeny technické parametry přečerpací stanice, která čerpá vodu z VDJ Nosálov do obce Libovice. V případě potřeby bude navržena výměna čerpací techniky za výkonnější. Pro provozování vodního díla společnosti VaK Mladá Boleslav, a.s. před vadáním stavebního povolení na stavbu vodovodu uzavře investor (obec) smlouvu o budoucí smlouvě na provozování vodovodu a o vkladu vodovodu do základního majetku společnosti. Pokud tato smlouva nebude uzavřena, zůstane vodovod v majetku a správě investora. Navržené vodovodní řady budou trvale volně přístupné pro potřeby provozování a údržby. Vodovod bude navržen podle ČSN , trasa musí respektovat zájmová pásma podzemních vedení dle normy ČSN Při umístění stavby musí být dodrženo ochranné pásmo vodovodu 1,5 m od líce potrubí na obě strany. Nově navrhovaný vodojem bude řešen se sedlovou střechou a bude zateplen. V projektové dokumentaci pro stavební povolení jsou zapracovány veškeré požadavky územního rozhodnutí. f) ÚDAJE O DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VYUŽITÍ ÚZEMÍ Projektová dokumentace je zpracována v souladu s Vyhl. č. 501/2006 Sb. o obecných požadavcích na využívání území. g) ÚDAJE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ V celé trase navrhované stavby byl zjišťován u jednotlivých správců výskyt a průběh podzemních inženýrských sítí. Sítě jsou zakresleny orientačně v situaci podle dostupných podkladů. Jedná se o následující inženýrské sítě: podzemní a nadzemní vedení NN - ČEZ Distribuce, a.s. nadzemní vedení VN - ČEZ Distribuce, a.s. stožárová stanice do 52 kv - ČEZ Distribuce, a.s. kabelová přípojka NN Vodovody a kanalizace Mladá Boleslav, a.s. ochranné pásmo radiové sítě Telefónica O2 Czech Republic, a.s

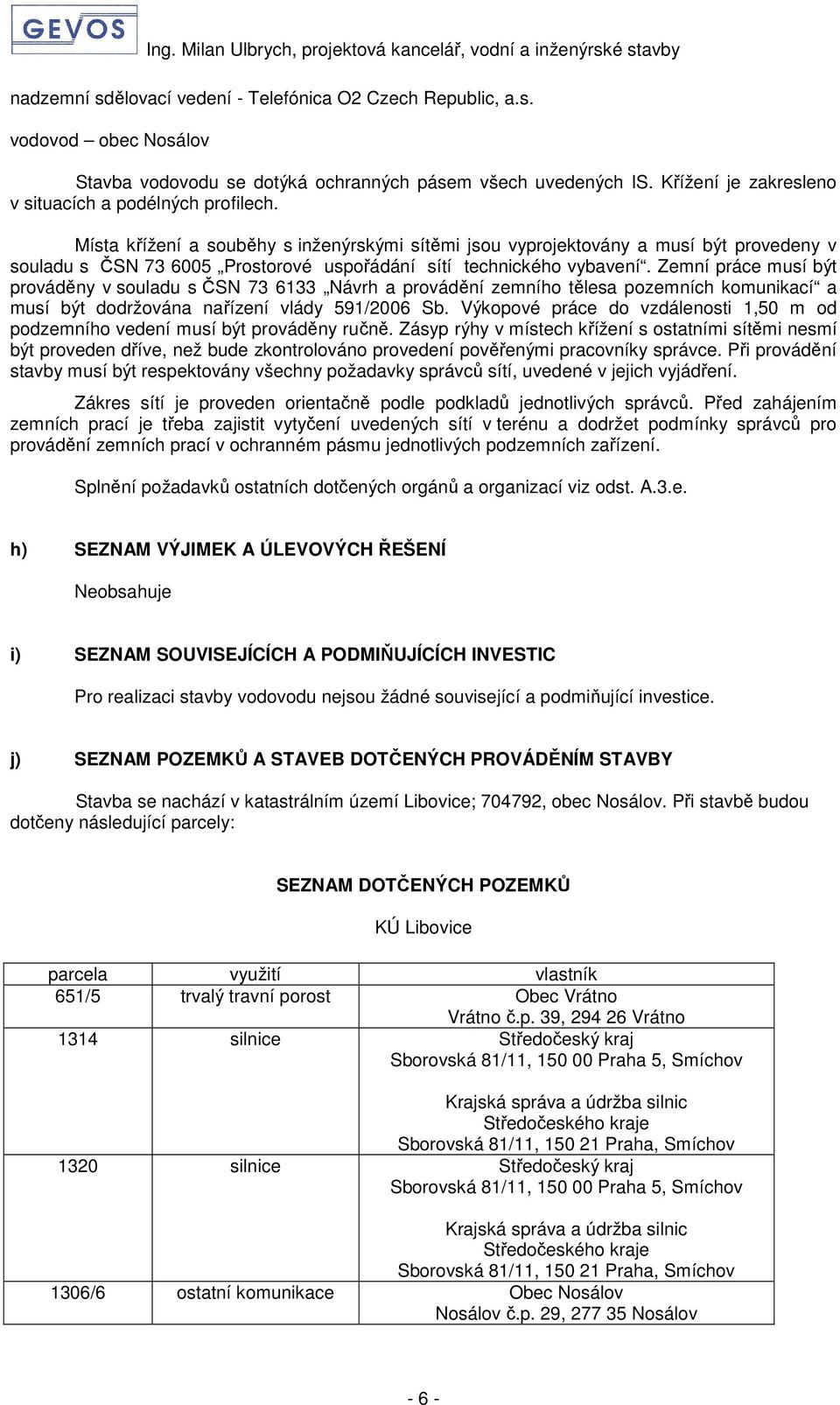

6 nadzemní sdělovací vedení - Telefónica O2 Czech Republic, a.s. vodovod obec Nosálov Stavba vodovodu se dotýká ochranných pásem všech uvedených IS. Křížení je zakresleno v situacích a podélných profilech. Místa křížení a souběhy s inženýrskými sítěmi jsou vyprojektovány a musí být provedeny v souladu s ČSN Prostorové uspořádání sítí technického vybavení. Zemní práce musí být prováděny v souladu s ČSN Návrh a provádění zemního tělesa pozemních komunikací a musí být dodržována nařízení vlády 591/2006 Sb. Výkopové práce do vzdálenosti 1,50 m od podzemního vedení musí být prováděny ručně. Zásyp rýhy v místech křížení s ostatními sítěmi nesmí být proveden dříve, než bude zkontrolováno provedení pověřenými pracovníky správce. Při provádění stavby musí být respektovány všechny požadavky správců sítí, uvedené v jejich vyjádření. Zákres sítí je proveden orientačně podle podkladů jednotlivých správců. Před zahájením zemních prací je třeba zajistit vytyčení uvedených sítí v terénu a dodržet podmínky správců pro provádění zemních prací v ochranném pásmu jednotlivých podzemních zařízení. Splnění požadavků ostatních dotčených orgánů a organizací viz odst. A.3.e. h) SEZNAM VÝJIMEK A ÚLEVOVÝCH ŘEŠENÍ Neobsahuje i) SEZNAM SOUVISEJÍCÍCH A PODMIŇUJÍCÍCH INVESTIC Pro realizaci stavby vodovodu nejsou žádné související a podmiňující investice. j) SEZNAM POZEMKŮ A STAVEB DOTČENÝCH PROVÁDĚNÍM STAVBY Stavba se nachází v katastrálním území Libovice; , obec Nosálov. Při stavbě budou dotčeny následující parcely: SEZNAM DOTČENÝCH POZEMKŮ KÚ Libovice parcela využití vlastník 651/5 trvalý travní porost Obec Vrátno Vrátno č.p. 39, Vrátno 1314 silnice Středočeský kraj Sborovská 81/11, Praha 5, Smíchov Krajská správa a údržba silnic Středočeského kraje Sborovská 81/11, Praha, Smíchov 1320 silnice Středočeský kraj Sborovská 81/11, Praha 5, Smíchov Krajská správa a údržba silnic Středočeského kraje Sborovská 81/11, Praha, Smíchov 1306/6 ostatní komunikace Obec Nosálov - 6 -

7 parcela využití vlastník 1306/5 ostatní komunikace Obec Nosálov 1306/4 ostatní komunikace Obec Nosálov 1284/2 silnice Středočeský kraj Sborovská 81/11, Praha 5, Smíchov Krajská správa a údržba silnic Středočeského kraje Sborovská 81/11, Praha, Smíchov 45/3 ostatní komunikace Obec Nosálov 1266/1 (parcela ZE) ostatní komunikace Obec Nosálov 50/6 zahrada Naděžda Prchlá Libovice 12, Nosálov 1306/1 ostatní komunikace Obec Nosálov st. 29/4 společný dvůr Státní pozemkový úřad Husinecká 1224/11a, Praha 3, Žižkov 19/1 jiná plocha Státní pozemkový úřad Husinecká 1224/11a, Praha 3, Žižkov 1326 jiná plocha Obec Nosálov 22/1 zahrada Obec Nosálov 1278 ostatní komunikace Obec Nosálov Během stavby vodovodu dojde pouze k dočasnému záboru po dobu stavby. K trvalému záboru dojde pouze v místě stavby vodojemu na parcele p.č. 651/5 v celkové ploše 447 m 2. A.4 ÚDAJE O STAVBĚ a) NOVÁ STAVBA NEBO ZMĚNA DOKONČENÉ STAVBY Jedná se o novou stavbu. b) ÚČEL UŽÍVÁNÍ STAVBY Zásobování pitnou vodou místní části Libovice obce Nosálov. c) TRVALÁ NEBO DOČASNÁ STAVBA Jedná se o stavbu trvalou. d) ÚDAJE O OCHRANĚ STAVBY PODLE JINÝCH PRÁVNÍCH PŘEDPISŮ Stavba nepodléhá ochraně

8 e) ÚDAJE O DODRŽENÍ TECHNICKÝCH POŽADAVKŮ NA STAVBY Návrh respektuje předpisy a požadavky: Vyhl. č. 501/2006 Sb. o obecných požadavcích na využívání území Vyhl.č.268/2009 Sb. o technických požadavcích na stavby Zák.č.183/2006Sb. Stavební zákon Vyhl.č.503/2006 Sb. o podrobnější úpravě územního řízení Vyhl.č. 62/2013 Sb. kterou se mění vyhl. č. 499/2006 o dokumentaci staveb použité normy: ČSN Zemní práce ČSN Návrh a provádění zemního tělesa pozemních komunikací ČSN Prostorové uspořádání sítí technického vybavení ČSN Navrhování vodovodního potrubí ČSN Vodárenství. Výstavba vodovodních potrubí ČSN Vodojemy ČSN Výkresy vodovodu ČSN Výkresy inženýrských staveb. Výkresy vodovodu ČSN Vodovodní podchody pod dráhou a pozemní komunikací ČSN Tlakové zkoušky vodovodního a závlahového potrubí ČSN Požární bezpečnost staveb Zásobování požární vodou ČSN EN Vodárenství Požadavky na vnější sítě a jejich součásti ČSN EN ( ) Armatury pro zásobování vodou Požadavky na použitelnost a jejich ověření zkouškami ČSN EN Plastové potrubní systémy pro rozvod vody a pro tlakové kanalizační přípojky a stokové sítě Polyethylen (PE) Část 2: Trubky ČSN Orientační tabulky rozvodné vodovodní sítě ČSN Vodovodní přípojky TNV Bloky vodovodních potrubí Navrhovaná stavba není v rozporu s obecnými požadavky na výstavbu a se závaznými stanovisky dotčených orgánů. f) ÚDAJE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ A POŽADAVKŮ VYPLÝVAJÍCÍCH Z JINÝCH PRÁVNÍCH PŘEDPISŮ Nevyskytují se. g) SEZNAM VÝJIMEK A ÚLEVOVÝCH ŘEŠENÍ Neobsahuje. h) NAVRHOVANÉ KAPACITY STAVBY Na vodovodní řady bude napojena veškerá zástavba místní části Libovice a horní část obce Nosálov. Přepočet napojených osob (převzato z DÚR) Roční potřeba vody na 1 obyv. dle vyhlášky 120/ osob 36 m 3 /rok Průměrná denní potřeba vody Q p = 19,7 m 3 /d Maximální denní potřeba vody (k d = 1,5) Q m = 29,6 m 3 /d = 0,34 l/s - 8 -

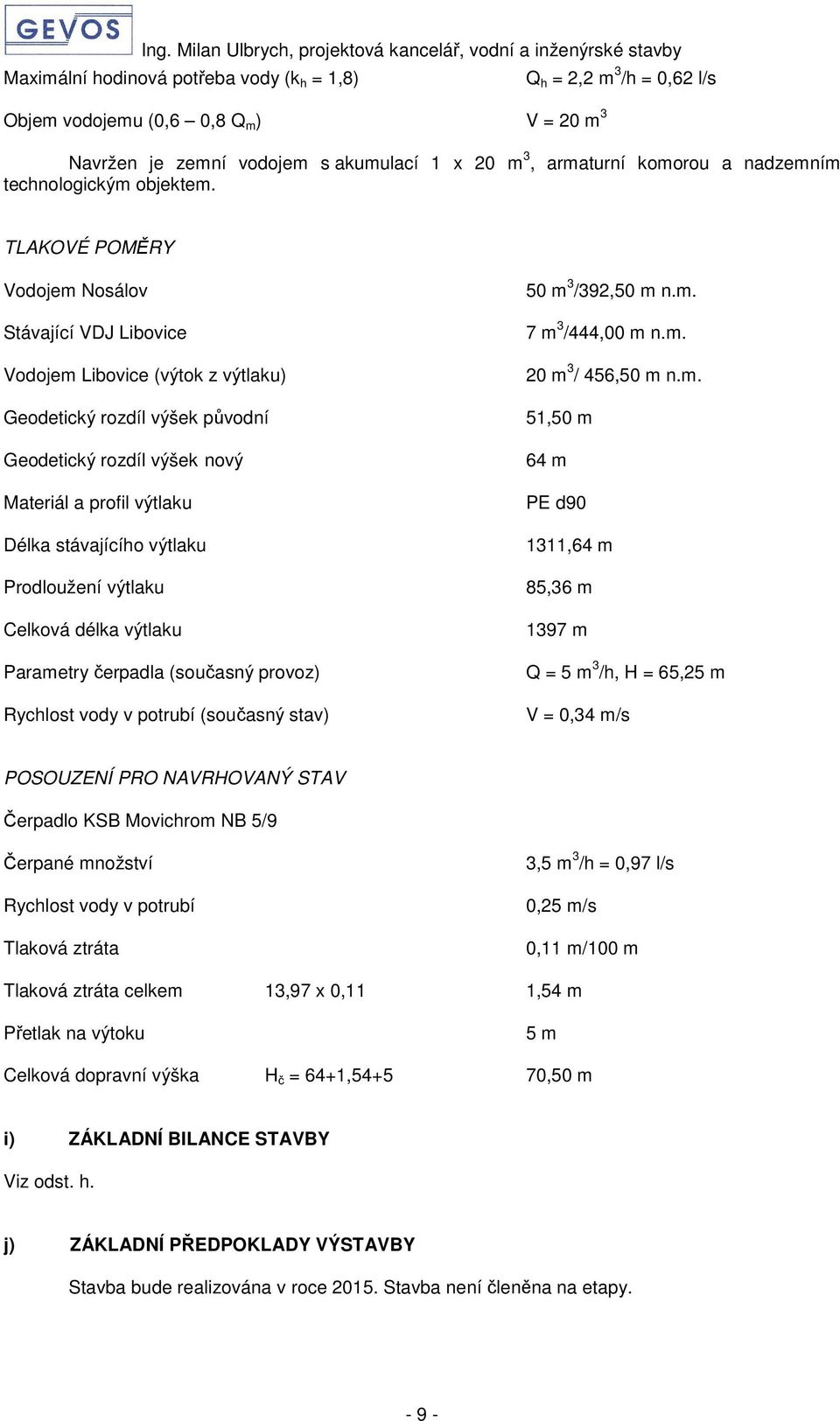

9 Maximální hodinová potřeba vody (k h = 1,8) Objem vodojemu (0,6 0,8 Q m ) V = 20 m 3 Q h = 2,2 m 3 /h = 0,62 l/s Navržen je zemní vodojem s akumulací 1 x 20 m 3, armaturní komorou a nadzemním technologickým objektem. TLAKOVÉ POMĚRY Vodojem Nosálov Stávající VDJ Libovice Vodojem Libovice (výtok z výtlaku) Geodetický rozdíl výšek původní Geodetický rozdíl výšek nový Materiál a profil výtlaku Délka stávajícího výtlaku Prodloužení výtlaku Celková délka výtlaku Parametry čerpadla (současný provoz) Rychlost vody v potrubí (současný stav) 50 m 3 /392,50 m n.m. 7 m 3 /444,00 m n.m. 20 m 3 / 456,50 m n.m. 51,50 m 64 m PE d ,64 m 85,36 m 1397 m Q = 5 m 3 /h, H = 65,25 m V = 0,34 m/s POSOUZENÍ PRO NAVRHOVANÝ STAV Čerpadlo KSB Movichrom NB 5/9 Čerpané množství Rychlost vody v potrubí Tlaková ztráta 3,5 m 3 /h = 0,97 l/s 0,25 m/s 0,11 m/100 m Tlaková ztráta celkem 13,97 x 0,11 1,54 m Přetlak na výtoku 5 m Celková dopravní výška H č = 64+1, ,50 m i) ZÁKLADNÍ BILANCE STAVBY Viz odst. h. j) ZÁKLADNÍ PŘEDPOKLADY VÝSTAVBY Stavba bude realizována v roce Stavba není členěna na etapy

10 k) ORIENTAČNÍ NÁKLADY STAVBY ,- Kč bez DPH. A.5 ČLENĚNÍ STAVBY NA OBJEKTY A TECHNICKÁ A TECHNOLOGICKÁ ZAŘÍZENÍ Stavba je rozdělena na následující stavební objekty a technologická zařízení: SO 301 Vodovodní řady SO 302 Vodojem Stavební část Strojně technologická část Elektrotechnologická část V Jablonci nad Nisou březen 2014 Ing. Milan Ulbrych
