Zadávací dokumentace BLANENSKO - REKONSTRUKCE PÁTEŘNÍCH VODOVODNÍCH PŘIVADĚČŮ ČÁST A 1A VODOVODNÍ PŘIVADĚČ VELKÉ OPATOVICE - BOSKOVICE

Transkript

1 Zadávací dokumentace Zadavatel Svazek vodovodů a kanalizací měst a obcí, se sídlem v Boskovicích Paré Projekt Podprojekt Část BLANENSKO - REKONSTRUKCE PÁTEŘNÍCH VODOVODNÍCH PŘIVADĚČŮ ČÁST A 01 - VODOVODNÍ PŘIVADĚČ VELKÉ OPATOVICE - BOSKOVICE Datum 07 / 2011 Stupeň ZD SO/PS - Měřítko - Příloha Číslo přílohy Revize Průvodní zpráva 1A 0 ZD_1A_A4.pdf

2 OBSAH : 1 Identifikační údaje stavby a stavebníka Základní údaje Základní údaje charakterizující stavbu a její budoucí provoz Údaje o současném využití a zastavěnosti území, pozemků Přehled uživatelů a provozovatelů Přehled průzkumných prací a informace o napojení na dopravní a technickou infrastrukturu Geodetické zaměření Mapové podklady Přehled provedených průzkumů Základní informace o napojení na dopravní a technickou infrastrukturu Informace o dodržení obecných požadavků na výstavbu Údaje o splnění podmínek regulačního plánu, územního rozhodnutí a orgánů dotčených stavbou Údaje o splnění podmínek regulačního plánu Informace o splnění podmínek uvedených v územním rozhodnutí Dotčená ochranná pásma, chráněná území Související a podmiňující stavby, věcné a časové vazby a jiná opatření v dotčeném území 7 7 Předpokládané lhůty výstavby, popis postupu výstavby Předpokládané lhůty výstavby, zkušební provoz Stručný popis postup výstavby, uvádění do provozu Statistické údaje Délky vodovodních potrubí Nové chráničky Vodojemy...8 1A. Průvodní zpráva 2 / 8

3 1 Identifikační údaje stavby a stavebníka Název stavby : Část: Kraj : Místo stavby : Odvětví : Charakteristika stavby : Stupeň dokumentace : Stavebník (Investor) : Budoucí provozovatel : Blanensko rekonstrukce páteřních vodovodních přivaděčů - část A 01 Vodovodní přivaděč Velké Opatovice Boskovice Jihomoravský k.ú. Velké Opatovice, Borotín, Vanovice, Knínice u Boskovic, Sudice, Važany, Boskovice Vodní hospodářství rekonstrukce, zkapacitnění Zadávací dokumentace Svazek vodovodů a kanalizací měst a obcí Ulice 17.listopadu 14, Boskovice VAS a.s., divize Boskovice Ulice 17.listopadu 14, Boskovice 1A. Průvodní zpráva 3 / 8

4 2 Základní údaje 2.1 Základní údaje charakterizující stavbu a její budoucí provoz Přivaděč se svými objekty jejichž rekonstrukcí se zabývá tento projekt leží v jihomoravském kraji, na území okresu Blansko. Nadmořská výška zájmového území jihomoravského kraje se pohybuje kolem 200 až 600 m n.m.. Rekonstrukce vodovodního přivaděče z Velkých Opatovic do Boskovic bude realizována na pozemcích nacházejících se v katastrálním území Velké Opatovice, Borotín, Vanovice, Knínice u Boskovic, Sudice, Vážany a Boskovice. Náplní části podprojektu 01 je rekonstrukce výtlačného řadu DN 300 z ČS Velké Opatovice do VDJ Hradisko, rekonstrukce přívodného řadu z VDJ Hradisko do VDJ Hřbitov v Boskovicích, včetně rekonstrukce obslužných objektů a odboček vedoucích do obcí příp. jiných spotřebišť. Součástí stavby je i rekonstrukce objektů VDJ Hradisko, VDJ Hřbitov (Boskovice). Vodovodní přivaděč Velké Opatovice Boskovice je základním přivaděčem kvalitní pitné podzemní vody pro značnou část okresu Blansko. Přivaděč spojuje oblast vodního zdroje Velké Opatovice s řídícími vodojemy skupinového vodovodu Boskovice a slouží jednak k zásobení obcí SV Boskovice a dále umožňuje, aby prostřednictvím dalších přivaděčů byla dodávána pitná voda pro obce SV Letovice, SV Blansko a SV Drahanská vrchovina v okrese Prostějov. Zásobovaná oblast tak přestavuje zhruba obyvatel. Vodovodní přivaděč je v provozu od roku Z ČS Velké Opatovice je voda čerpána výtlačným řadem DN 300 do VDJ Hradisko 1x650 m3 (493,1/488,3 m n.m.). Z VDJ Hradisko je voda již gravitačně vedena přívodným řadem DN 300 do VDJ Hřbitov 1x650 m3 (440,7/436,0 m n.m.). Z přívodného řadu jsou na odbočkách zásobeny obce Borotín, Cetkovice, Šebetov, Knícice u Boskovic, Vážany a Sudice. Skladba materiálu přívodného řadu je 5980,0 m AZC a 7660,0 m OC. Rekonstrukce přivaděče je navržena z důvodu technického stavu, který má negativní vliv na kvalitu vody zejména z důvodu možného druhotného oživení vody z inkrustů na stěnách potrubí a vysoké hydraulické drsnosti vnitřních stěn potrubí. Předkládaná projektová dokumentace řeší následující rozsah rekonstrukce: Nahrazení stávajícího výtlačného ocelového potrubí DN 300 z ČS V.Opatovice do VDJ Hradisko novým potrubím z tvárné litiny ve stejném profilu. Uložení nového potrubí je navrženo do trasy stávajícího potrubí. Nahrazení obslužných objektů na výtlačném řadu ČS V.Opatovice VDJ Hradisko včetně napojení na rekonstruovaný výtlačný řad. Nahrazení stávajícího přívodného potrubí z oceli a azbestocementu DN 300 z VDJ Hradisko do VDJ Hřbitov novým potrubím z tvárné litiny ve stejném profilu. Výjimku tvoří úsek přívodného řadu u obce Borotín, která bude provedena v jiné trase v rámci akce Blanensko rekonstrukce páteřních vodovodních přivaděčů část B. Nahrazení obslužných objektů na přívodném řadu VDJ Hradisko VDJ Hřbitov včetně napojení na rekonstruovaný přívodný řad. Rekonstrukce objektů: VDJ Hradisko a VDJ Hřbitov. V řešených objektech či jejich částech jsou zahrnuta všechna technická doporučení a respektovány kvantitativní a kvalitativní požadavky na zajištění distribuce pitné vody. Specifikace rozsahu dokumentace byla provedena v součinnosti vlastníka, provozovatele vodovodu a zpracovatele dokumentace. 2.2 Údaje o současném využití a zastavěnosti území, pozemků Území dotčené výstavbou se nachází mezi Velkými Opatovicemi a Boskovicemi. Zasahuje do 7 katastrů Jihomoravského kraje (Velké Opatovice, Borotín, Vanovice, Knínice u Boskovic, Sudice, Važany, Boskovice). Výměna obslužných objektů a obnova vodovodních řadů, které nahradí současné nevyhovující po stránce technické, proběhne převážně na zemědělských a lesních pozemcích v rozsahu pracovního pruhu. Dále výstavba částečně zasahuje do intravilánu Velkých Opatovic. Vždy se bude jednat o dočasný zábor. 1A. Průvodní zpráva 4 / 8

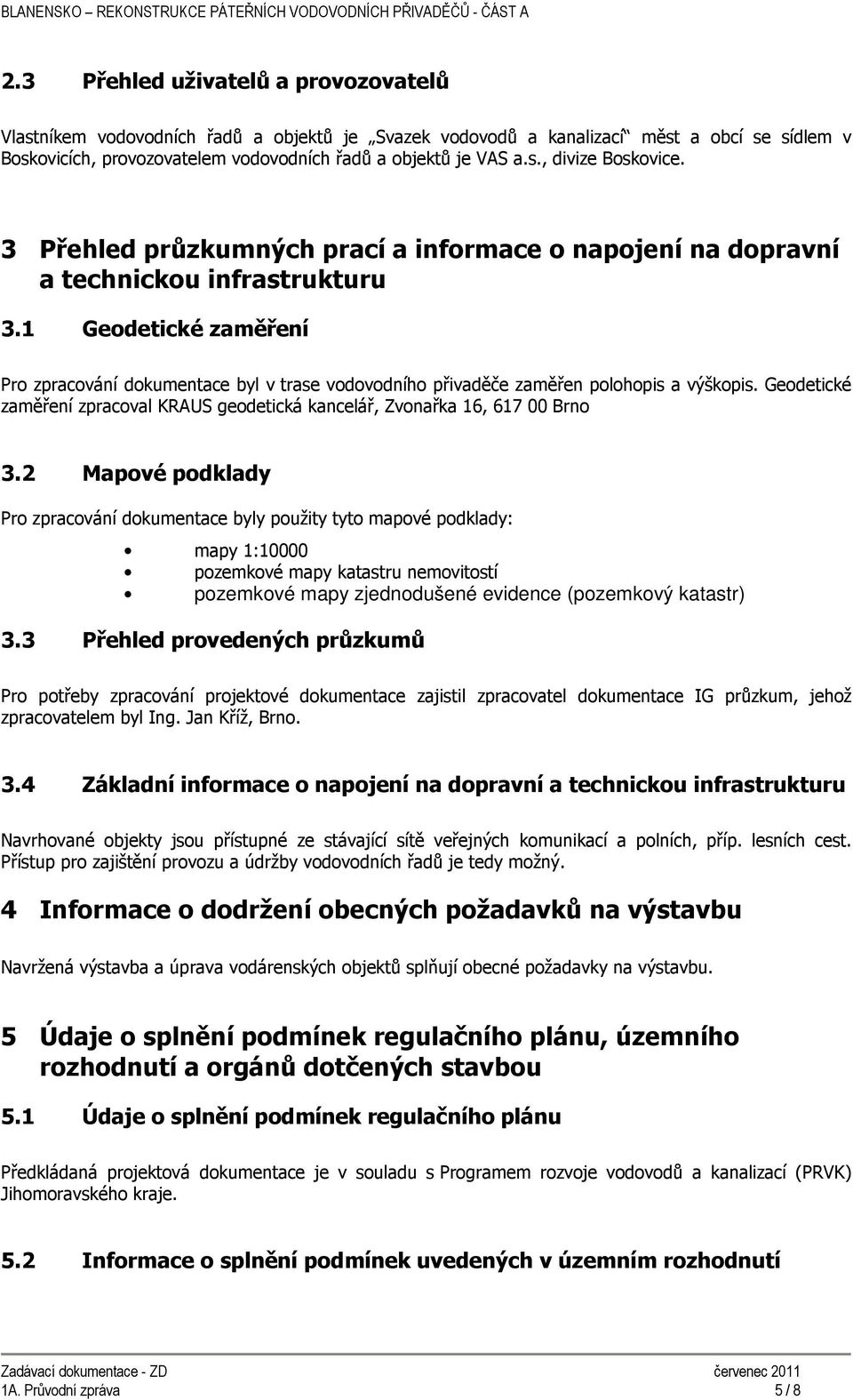

5 2.3 Přehled uživatelů a provozovatelů Vlastníkem vodovodních řadů a objektů je Svazek vodovodů a kanalizací měst a obcí se sídlem v Boskovicích, provozovatelem vodovodních řadů a objektů je VAS a.s., divize Boskovice. 3 Přehled průzkumných prací a informace o napojení na dopravní a technickou infrastrukturu 3.1 Geodetické zaměření Pro zpracování dokumentace byl v trase vodovodního přivaděče zaměřen polohopis a výškopis. Geodetické zaměření zpracoval KRAUS geodetická kancelář, Zvonařka 16, Brno 3.2 Mapové podklady Pro zpracování dokumentace byly použity tyto mapové podklady: mapy 1:10000 pozemkové mapy katastru nemovitostí pozemkové mapy zjednodušené evidence (pozemkový katastr) 3.3 Přehled provedených průzkumů Pro potřeby zpracování projektové dokumentace zajistil zpracovatel dokumentace IG průzkum, jehož zpracovatelem byl Ing. Jan Kříž, Brno. 3.4 Základní informace o napojení na dopravní a technickou infrastrukturu Navrhované objekty jsou přístupné ze stávající sítě veřejných komunikací a polních, příp. lesních cest. Přístup pro zajištění provozu a údržby vodovodních řadů je tedy možný. 4 Informace o dodržení obecných požadavků na výstavbu Navržená výstavba a úprava vodárenských objektů splňují obecné požadavky na výstavbu. 5 Údaje o splnění podmínek regulačního plánu, územního rozhodnutí a orgánů dotčených stavbou 5.1 Údaje o splnění podmínek regulačního plánu Předkládaná projektová dokumentace je v souladu s Programem rozvoje vodovodů a kanalizací (PRVK) Jihomoravského kraje. 5.2 Informace o splnění podmínek uvedených v územním rozhodnutí 1A. Průvodní zpráva 5 / 8

6 Rekonstrukce vodovodních přivaděčů je navržena ve stávající trase výměnou starého potrubí za nové ve stejné trase a stejné dimenzi. Tyto rekonstruované vodovodní řady nepodléhají územnímu řízení a jsou povolovány na základě 21 ods.1 písm. b) zákona 183/2006Sb. o územním plánování a stavebním řádu (stavební zákon) a proto byla na tyto části vydána územně plánovací informace č. jednací MVO 1488/2009 dle ustanovení 139 zákona č. 500/2004 Sb., správní řád. 5.3 Dotčená ochranná pásma, chráněná území Během výstavby bude nutné respektovat veškerá ochranná pásma inženýrských sítí procházejících územím. Výstavbou vodovodů se předpokládá dotčení ochranných pásem následujících zařízení: telekomunikační kabely - Telefónica O2 ČR, a.s. nadzemní vedení vn, vvn - E.ON Česká republika, a.s. nadzemní vedení vvn - ČEPS podzemní vedení nn - E.ON Česká republika, a.s. plynovod - RWE Group - RWE Transgas Net, a.s. vodovod - Svazek vodovodů a kanalizací měst a obcí Boskovice kanalizace - Svazek vodovodů a kanalizací měst a obcí Boskovice krajská komunikace - SÚS Jihomoravského kraje místní komunikace - obec Knínice u Boskovic železnice - ČD Výstavbou vodovodu bude narušeno ochranné pásmo VN linky (7 m od krajního vodiče na obě strany). Výkopové práce budou prováděny tak, aby nebyla narušena stabilita sloupů a uzemňovací soupravy. Dojde také k narušení ochranného pásma VVN linky (20 m od krajního vodiče na obě strany). V ochranném pásmu se nesmí hromadit zemina, skladovat materiál, budovat objekty ani manipulovat s dlouhými předměty. Z místa ochranného pásma bude výkopek odvážen na mezideponii. Při zásahu do ochranného pásma VTL plynovodu (4 m na obě strany od osy plynovodu) je nutno v tomto pásmu provádět výkopové práce ručně. V rámci realizace dojde ke křížení stávajících inženýrských sítí. V projektové dokumentaci Jsou v rámci stávajících prostorových poměrů respektována ochranná pásma podzemních inženýrských sítí, které mají v příslušných zákonech a normách specifikována svá ochranná pásma. Trasy stávajících podzemních inženýrských sítí jsou v dokumentaci zakresleny pouze orientačně dle údajů poskytnutých správci inženýrských sítí. Zhotovitel musí počítat i s tím, že v dokumentaci nemusí být zakreslené všechny podzemní sítě z důvodu nedostatečných podkladů poskytnutých správci sítí. V dokumentaci se předpokládá výškové uložení stávajících podzemních sítí podle ČSN Před zahájením výkopových prací je zhotovitel povinen u příslušných správců objednat na vlastní náklady vytýčení veškerých podzemních zařízení, která se vyskytují na staveništi resp. zasahují do manipulačního pruhu stavby. Pro ověření směrového a výškového uložení vytýčených podzemních sítí zhotovitel tyto sítě nasonduje (odkryje ručním výkopem). Bez vytýčení veškerých podzemních zařízení včetně domovních přípojek a bez znalosti jejich přesného vedení na staveništi nesmí být výkopové práce zahájeny! V případě křížení nebo souběhu s podzemní inženýrskou sítí bude zhotovitel postupovat v souladu s vyjádřením příslušného správce, které vydal ke stavebnímu řízení. Výkopové práce v ochranných pásmech podzemních sítí budou prováděny pouze ručně. 1A. Průvodní zpráva 6 / 8

7 6 Související a podmiňující stavby, věcné a časové vazby a jiná opatření v dotčeném území Úsek trasy přívodného řadu z VDJ Hradisko do VDJ Hřbitov, který je navržen mimo stávající trasu, je řešen v rámci akce Blanensko rekonstrukce páteřních vodovodních přivaděčů část B, AQUA PROCON s.r.o, DUR, Předpokládané lhůty výstavby, popis postupu výstavby 7.1 Předpokládané lhůty výstavby, zkušební provoz Zahájení výstavby se předpokládá v roce Lhůta výstavby v současné době není známa. Termíny budou záviset na získání stavebního povolení a vyjasnění financování stavby. Zkušební provoz se nepředpokládá. 7.2 Stručný popis postup výstavby, uvádění do provozu I přesto, že se jedná o výstavbu přivaděče v těsném souběhu se stávajícím, některé části stavby si vyžádají zásah do stávajících objektů a systémů, které jsou v provozu. Vzhledem k tomu, že musí být zajištěna dodávka pitné vody bude zhotovitel při výstavbě postupovat především tak, aby minimalizoval počet odstávek a dobu trvání odstávek. Stavební práce na podprojektu 01 Vodovodní přivaděč Velké Opatovice Boskovice mohou probíhat pouze pod podmínkou, že nebudou zahájeny práce na ostatních podprojektech této dokumentace, které by mohly ohrozit provoz ostatních přivaděčů. Důvodem je možnost poruch při pracech v těsné blízkosti stávajících přivaděčů a nutnost pokrytí případných výpadků dodávky vody. Rámcový postup výstavby bude zpracován ve spolupráci provozovatele a projektanta v rámci realizační dokumentace. Podrobný harmonogram výstavby zpracuje zhotovitel. Objekty na vodovodním přivaděči budou uváděny do provozu ihned po prokázání provozuschopnosti příslušnými zkouškami. 8 Statistické údaje 8.1 Délky vodovodních potrubí HLAVNÍ ŘADY: TLT DN 300 PROPOJE A OBSLUŽNÁ POTRUBÍ: PE 100 RC 160 x 14,6 mm PN 16 PE 100 RC 110 x 10,0 mm PN 16 PE 100 RC 90 x 8,2 mm PN 16 Přepojení vodovodních přípojek PE x 3,0 mm Odkalovací a odvzdušňovací potrubí PE x 5,4 mm CELKEM: m 4 m 4 m 4 m 4 m 35m 51 m PROVIZORNÍ POTRUBÍ: PE 100 RC 280 x 16,6 mm PN 10 PE 100 RC 225 x 20,5 mm PN 16 PE 100 RC 90 x 8,2 mm PN 16 10,0 m 80,0 m 10,0 m 1A. Průvodní zpráva 7 / 8

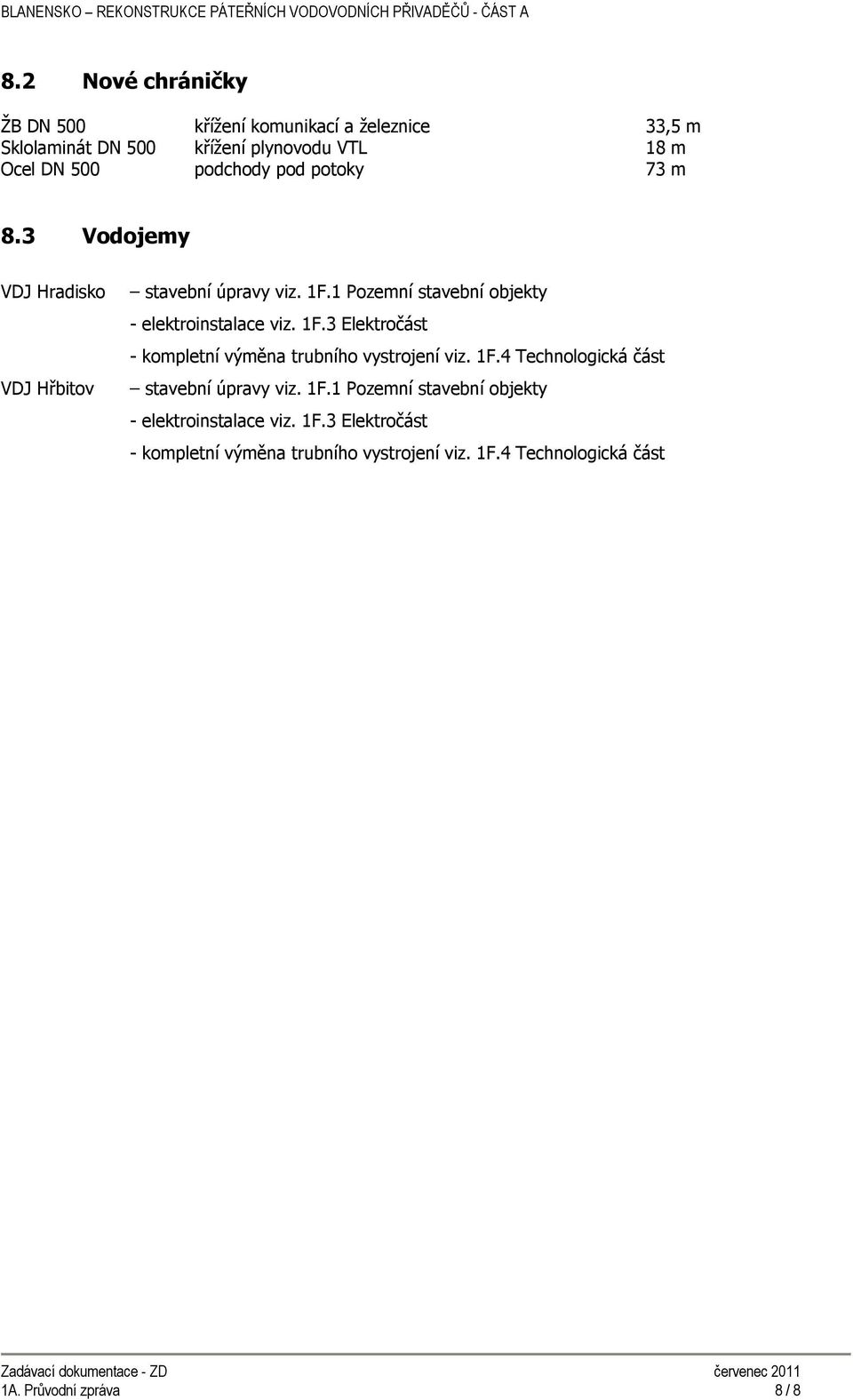

8 8.2 Nové chráničky ŽB DN 500 křížení komunikací a železnice 33,5 m Sklolaminát DN 500 křížení plynovodu VTL 18 m Ocel DN 500 podchody pod potoky 73 m 8.3 Vodojemy VDJ Hradisko VDJ Hřbitov stavební úpravy viz. 1F.1 Pozemní stavební objekty - elektroinstalace viz. 1F.3 Elektročást - kompletní výměna trubního vystrojení viz. 1F.4 Technologická část stavební úpravy viz. 1F.1 Pozemní stavební objekty - elektroinstalace viz. 1F.3 Elektročást - kompletní výměna trubního vystrojení viz. 1F.4 Technologická část 1A. Průvodní zpráva 8 / 8
