DMX kontrolér Show Design 2. Obj. č.: Připojení a ovládací prvky. Rozsah dodávky. Instalace

Transkript

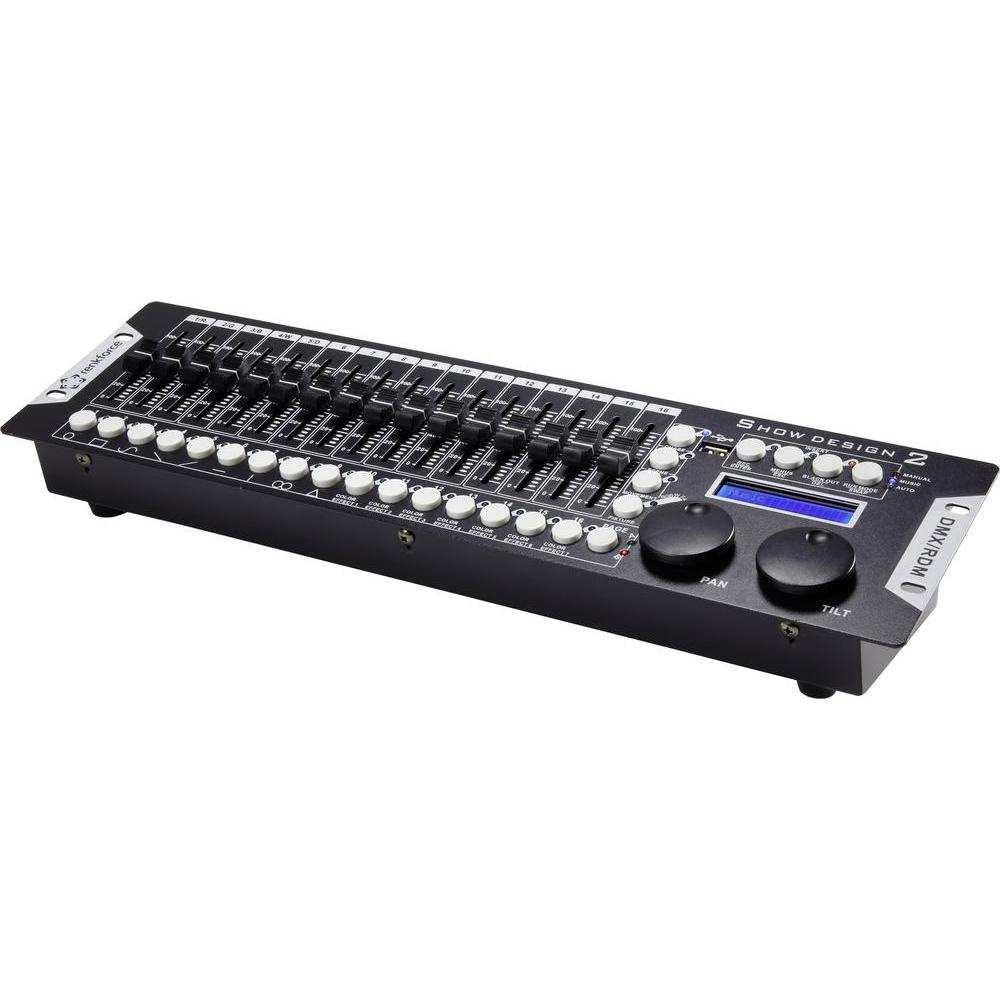

1 Připojení a ovládací prvky DMX kontrolér Show Design 2 Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup DMX kontroléru Renkforce Show Design 2. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod pro pozdější použití! Rozsah dodávky DMX kontrolér Napájecí adaptér Návod k obsluze Účel použití DMX kontrolér je určen k ovládání světelných efektů DMX a podobných zařízení s DMX řízením v systémech jevištního osvětlení, v hudebních klubech apod. Výrobek se smí napájet pouze pomocí přiloženého napájecího adaptéru, který je určen pro připojení k zásuvce rozvodu elektrické sítě s napětím V, 50/60 Hz. Vlastnosti Vhodný pro 32 světelných efektů s 18 kanály Podpora protokolu RDM 16 prolínačů (faderů) kanálů a 2 otočné ovladače Všechny kanály lze volně přiřazovat 32 světelných scén (všechny lze aktivovat současně) 32 světelných funkcí se 100 scénami (současně lze aktivovat až 5 běžících světelných funkcí) 9 programů ovládání pohyblivých hlav a skenerů 7 programů řízení barev světelných efektů Funkce běžících světelných efektů lze ovládat manuálně, automaticky, nebo zvukem Možnost prohození otočného ovladače a faderu Funkce black out Ovládání světel zvukem přes zabudovaný mikrofon Podsvícený displej Možnost instalace v držáku (3HE) USB rozhraní pro aktualizaci firmwaru a zálohování dat světelných show 1. Fadery kanálů 9. Tlačítka výběru Tlačítka CHASE/SCENE/MOVEMENT/FIXTURE 10. Tlačítko PAGE 3. USB rozhraní 11. Otočný ovladač PAN 4. Tlačítko REC/ENTER 12. Displej 5. Tlačítko MENUS/ESC 13. Otočný ovladač TILT 6. Tlačítko BLAC OUT/DEL 14. Zdířka DMX OUT 7. Tlačítko RUN MODE/SWAP 15. Zdířka DC INPUT 8. Zobrazení provozního režimu 16. Přepínač POWER Instalace Během instalace a nastavení přístroje zabezpečte jeho dostatečné větrání. Nikdy nepokládejte přístroj na měkký povrch, jako jsou koberce, postele apod. Větrání navíc nesmí překážet žádné předměty, jako jsou časopisy, ubrusy, záclony atd., které brání odvádění tepla z přístroje a můžou způsobit jeho přehřátí (riziko požáru). Do pláště přístroje nevrtejte žádné otvory, nebo šrouby ve snaze jej někam připevnit. Poškodíte tím přístroj a navíc narušíte jeho bezpečnost. V průběhu instalace zajistěte, aby byl přístroj nainstalován v bezpečné poloze a na pevném podkladu. Pokud by DMX kontrolér spadnul, mohlo by dojít k poranění osob. Při instalaci přístroje dávejte pozor, aby se připojovací kabely nezkroutily, nebo nepoškodily o ostré hrany. Kabely vždy instalujte tak, aby o ně nemohl nikdo zakopnout, nebo se do nich zamotat. Hrozí riziko poranění. Při výběru místa pro instalaci zvolte prostor, kde přístroj nebude vystaven přímému a intenzivnímu slunečnímu světlu, otřesům, prachu, teplu, chladu a vlhku. Zabezpečte, aby se v těsné blízkosti přístroje nenacházela žádná zařízení se silným elektrickým, nebo magnetickým polem, jako jsou transformátory, motory, bezdrátové telefony, nebo rádiem ovládaná zařízení, protože by mohla narušovat funkčnost přístroje. Položte přístroj na rovný povrch. V případě potřeby může být přístroj pomocí vyvrtaných otvorů v čelním panelu upevněn např. na pracovní ploše, nebo do držáku.

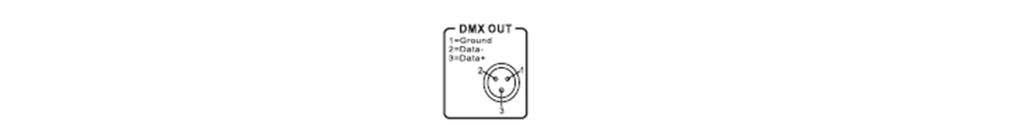

2 Připojení a) Připojení světelných efektů DMX kontrolér připojujte pouze k DMX přístroji s protokolem DMX-512. V jednom řetězci DMX můžete pracovat maximálně s 32 zapojenými zařízeními DMX. Používání více než 32 zařízení by vedlo k přetížení kontroléru. Celková délka řetězce by neměla přesáhnout 300 m. Používání XLR kabelu mikrofonu může způsobovat rušení přenosu DMX signálu. V takovém případě použijte prosím speciální vysokofrekvenční DMX kabely. K přípojce DMX OUT (14) připojte vstup prvního DMX světelného efektu. DMX výstup prvního světelného efektu připojte k DMX vstupu následujícího zařízení. Stejným postupem propojte postupně všechny ostatní světelné efekty DMX. Koncovku terminátoru 120 Ω / 0,25 W zapojte do DMX výstupu posledního zařízení v DMX řetězci (mezi pin 2 a pin 3). Přiřazení pinů připojení DMX: Pin 1 = uzemnění, Pin 2 = (-), Pin 3 = (+) Příklad zapojení řetězce DMX: b) Připojení k napájení Zásuvka elektrického proudu, ke které je připojen napájecí adaptér, musí být snadno přístupná, aby bylo možné napájecí adaptér v případě potřeby rychle odpojit od proudu. Dejte pozor, aby napájecí kabel nepřišel do kontaktu se žádnými jinými kabely. Při manipulaci s napájecími kabely a během připojování k napájení buďte opatrní. Napětí v elektrické síti může vést k smrtelnému úrazu elektrickým proudem. Ubezpečte se, že žádné kabely nejsou rozloženy volně kolem. Kabely instalujte profesionálně, aby se zabránilo úrazům. Předtím, než DMX kontrolér připojíte k napájení, se ujistěte, že napětí, které je uvedeno na výrobním štítku výrobku, odpovídá napětí v síti. Nepřipojujte výrobek k napájení, pokud údaj nesouhlasí s napětím v síti. Nesprávné napětí v síti může vést k neopravitelnému poškození napájecího adaptéru nebo DMX kontroléru a k ohrožení uživatele. Přesvědčte se, že DMX kontrolér je před připojením k napájení ve vypnutém stavu (přepínač POWER (16) dejte do polohy "0", resp. OFF ). Připojovací kabel napájecího adaptéru připojte k přípojce DC INPUT (15) na DMX kontroléru. Napájecí adaptér zapojte do síťové zásuvky. DMX kontrolér se zapíná a vypíná pomocí přepínače POWER (16). Poloha 0: přístroj je vypnutý Poloha I: přístroj je zapnutý Obsluha V základním nastavení DMX kontroléru se pomocí faderů kanálů (1) a otočným ovladačem PAN (11) a TILT (13) ovládají dostupné DMX kanály světelných efektů. Tlačítky funkcí CHASE/SCENE/MOVEMENT/FIXTURE (2) se určí, která funkce se bude ovládat tlačítky 1 16 (9). CHASE aktivuje výběr 32 funkcí běžících světel. SCENE aktivuje výběr 32 světelných scén. MOVEMENT aktivuje výběr 9 programů pohyblivých hlav nebo 7 programů světelných efektů. Tlačítkem PAGE (10) se přepíná úroveň A nebo B na tlačítkách výběru 1 16 (9). Úroveň A (svítí LED kontrolka A) = funkce 1 16 Úroveň B (svítí LED kontrolka B) = funkce Adresování a základní nastavení a) Přednastavené adresování zařízení světelných efektů DMX kontrolér přiřazuje adresy 32 kódovatelným zařízením světelných efektů v krocích po 18. Provádějte proto kódování svých efektových reflektorů rovněž v krocích po 18, protože jinak se bude muset provést individuální adresování startovacích adres (viz níže Individuální adresování světelných efektů ). Efektový reflektor Startovací adresa Efektový reflektor Startovací adresa Efektový reflektor Startovací adresa volná volná volná Všechny reflektory světelných efektů se stejnou startovací adresou budou pracovat synchronicky. V předchozím kroku bylo každému z reflektorů světelných efektů 1-29 přiřazeno 18 DMX kanálů (např. efektový reflektor 1 = DMX kanál 1 až 18; efektový reflektor 2 = DMX kanál 19 až 36; atd.). Efektovým reflektorům nebyla zatím přiřazena žádná startovací adresa. Může se přiřadit manuálně (viz níže Individuální adresování světelných efektů ). b) Individuální adresování světelných efektů Výše uvedené přiřazení startovacích adres můžete měnit také individuálně. Stiskněte a asi 2 sekundy podržte tlačítko MENUS/ESC (5), aby se otevřelo menu. Stiskněte tlačítko výběru 1 16 světelného efektu, pro který chcete změnit startovací adresu DMX.

3 Vybraný světelný efekt (FIX) a přiřazená startovací DMX adresa (ADR) se zobrazují na displeji (12). Pokud světelný efekt nemá zatím přiřazenou žádnou startovací DMX adresu (to je případ světelných efektů 30 32), na displeji se ukáže NO PATCH ADDRESS. Použijte otočný ovladač PAN (11) a nastavte požadovanou startovací DMX adresu pro zvolený světelný efekt. Pokud se zvolí adresa, která už je přiřazena, na displeji (12) se vedle adresy objeví vykřičník. Pro uložení nastavení stiskněte tlačítko REC/ENTER (4). Všechny LED kontrolky krátce zablikají, čímž signalizují úspěšné uložení. Opakujte uvedený postup, pokud chcete změnit adresy dalších světelných efektů. Po provedení všech změn stiskněte asi 2 sekundy tlačítko MENUS/ESC (5) a menu se zavře. c) Přiřazení kanálů DMX Jednotlivé DMX kanály řízení světelných efektů se nyní musí přiřadit kanálům na DMX kontroléru (fader kanálů a otočný ovladač). Přiřazení DMX kanálů světelných efektů najdete v příslušných návodech k obsluze. Pokud se toto přiřazení neudělá, integrované programy pohyblivých hlav nebo skenerů nebudou pracovat. Níže uvedená tabulka obsahuje přiřazení kanálů faderu, které jsou na kontroléru přednastaveny. Fader kanálu Kanál DMX Fader kanálu Kanál DMX 1/R /G /B /W /D PAN TILT 18 1/R Intenzita červené barvy světelných efektů 2/G Intenzita zelené barvy světelných efektů 3/B Intenzita modré barvy světelných efektů 4/W Intenzita bílé barvy světelných efektů 5/D Celková intenzita barev PAN Otáčení pohyblivých hlav TILT Sklon pohybu pohyblivých hlav Pokud máte připojenou pohyblivou hlavu nebo skener, jejich kanály pro PAN nebo TILT se musí přiřadit ke kanálům 17 a 18 na DMX kontroléru. Pokud máte připojený reflektor světelných efektů, jeho kanály pro jednotlivé barvy a pro celkovou barvu se musí přiřadit ke kanálům 1 5. Stiskněte a asi 2 sekundy podržte tlačítko MENUS/ESC (5), aby se otevřelo menu. Stiskněte tlačítko výběru 1 16 světelného efektu, pro který chcete změnit startovací adresu DMX. Tlačítkem RUN MODE/SWAP (7) vyberte položku menu FADER CHNL. Na displeji (12) se v horní části ukáže zvolený ovládací kanál DMX kontroléru (např. 1/R) a v dolní části přiřazený DMX kanál světelného efektu (např. 01). Otočným ovladačem PAN (11) nastavte ovládací kanál na DMX kontroléru a ovladačem TILT (13) příslušný DMX kanál světelných efektů. Pro uložení nastavení stiskněte tlačítko REC/ENTER (4). Všechny LED kontrolky krátce zablikají a signalizují tak úspěšné uložení. Opakujte uvedený postup pro přiřazení dalších kanálů. Pokud chcete přiřazení kanálu vymazat, nastavte ho podle výše uvedeného popisu a stiskněte tlačítko BLACK OUT/DEL (6). Vymazaní je signalizováno krátkým zablikáním všech LED kontrolek. Po vymazání se v zobrazení DMX kanálu ukazuje NULL. Po provedení všech změn stiskněte a asi 2 sekundy podržte tlačítko MENUS/ESC (5), aby se menu zavřelo. Příklad: Podle návodu k pohyblivé hlavě se pohyblivá hlava řídí DMX kanály 1 a 2. DMX kanál 1pohyblivé hlavy se přiřadí otočnému ovladači PAN (11) a DMX kanál 2 pohyblivé hlavy otočnému ovladači TILT (13). Stiskněte a asi 2 sekundy podržte tlačítko MENUS/ESC (5), aby se otevřelo menu. Otočným ovladačem PAN (11) vyberte položku menu 01. Patch fixture. Stiskněte tlačítko REC/ENTER (4) a na displeji (12) se ukáže PLEASE SELECT FIXTURE. Tlačítky výběru 1 16 (9) vyberte pohyblivou hlavu. Tlačítkem RUN MODE/SWAP (7) vyberte položku menu FADER CHNL. Použijte tlačítko PAN (11) a nastavte ovládací kanál PAN a tlačítkem TILT (13) nastavte kanál DMX 01. Stiskněte tlačítko REC/ENTER (4), aby se nastavení uložilo. Všechny LED kontrolky krátce zablikají a signalizují úspěšné uložení. Stiskněte asi 2 sekundy tlačítko MENUS/ESC (5) a menu se zavře. Pokud jste podle výše uvedeného postupu přiřadili DMX kanály 1 a 2 pohyblivé hlavy k otočným ovladačům PAN a TILT, můžete přiřadit také další kanály ke kanálům na DMX kontroléru (např. DMX kanál 3 můžete přiřadit k faderu kanálu 1, DMX kanál 4 k faderu kanálu 2, atd.). d) Inverze ovládacích kanálů Pomocí této funkce můžete obrátit směr prolínání faderu kanálu (1) a směr pohybu otočných ovladačů PAN (11) a TILT (13). Stiskněte a 2 sekundy podržte tlačítko MENUS/ESC (5), aby se otevřelo menu. Stiskněte tlačítko výběru 1 16 světelného efektu, který chcete editovat. Tlačítkem RUN MODE/SWAP (7) vyberte položku menu FADER REVERSE. V horní části displeje (12) se ukáže zvolený ovládací kanál DMX kontroléru (např. 1/R) a v dolní části se zobrazí REVERSE YES/NO. YES = Ovládací kanál bude fungovat v obráceném směru. NO = Směr ovládání kanálu se nezmění. Stiskněte tlačítko REC/ENTER (4), aby se nastavení uložilo. Všechny LED kontrolky krátce zablikají a signalizují úspěšné uložení. V případě potřeby opakujte stejný postup pro inverzi dalších ovládacích kanálů Po provedení všech změn stiskněte asi 2 sekundy tlačítko MENUS/ESC (5) a menu se zavře.

4 e) Ovládání světelných efektů pomocí funkce FADE Touto funkcí lze upravit efekt postupného zesílení intenzity jednotlivých barev (R. G, B, W) a celkovou intenzitu všech barev světelných efektů. Stiskněte a 2 sekundy podržte tlačítko MENUS/ESC (5), aby se otevřelo menu. Stiskněte tlačítko výběru 1 16 světelného efektu, který chcete editovat. Tlačítkem RUN MODE/SWAP (7) vyberte položku menu COLOR FADE. Na levé straně displeje (12) se ukáže zvolený světelný efekt (např. FIXTURE 01) a na pravé straně [YES] a [NO]. Otočným ovladačem PAN (11) vyberte [YES] nebo [NO]. [YES] = Efekt postupného zesílení barvy se aktivuje. [NO] = Efekt je vypnutý. Stiskněte tlačítko REC/ENTER (4), aby se nastavení uložilo. Všechny LED kontrolky krátce zablikají a signalizují úspěšné uložení. V případě potřeby opakujte stejný postup pro nastavení funkce FADE pro další světelné efekty. Po provedení všech změn stiskněte asi 2 sekundy tlačítko MENUS/ESC (5) a menu se zavře. f) Funkce kopírování nastavení Nastavení zařízení můžete kopírovat z jednoho světelného efektu na druhý. Ušetříte se tím práci s nastavením zařízení, která mají stejné přiřazení kanálů. Stiskněte a 2 sekundy podržte tlačítko MENUS/ESC (5), aby se otevřelo menu. Stiskněte a podržte tlačítko výběru 1 16 světelného efektu, jehož přiřazení kanálu chcete kopírovat. Nyní stiskněte tlačítko výběru 1 16 světelného efektu, na který chcete nastavení kopírovat. Na displeji se krátce zobrazí COPY a dva zvolené světelné efekty. Stiskněte asi 2 sekundy tlačítko MENUS/ESC (5) a menu se zavře. Světelné scény Světelná scéna obsahuje DMX hodnoty všech ovládacích DMX kanálů připojeného světelného efektu. a) Manuální nastavení Stiskněte tlačítko výběru 1 16 (9) těch světelných efektů, které chcete začlenit do světelné scény. Musí se přitom rozsvítit příslušná LED kontrolka. Určitý světelný efekt můžete znovu vyloučit ze scény nebo znovu vybrat opakovaným stiskem příslušného tlačítka (LED se vypne nebo zapne). Pokud chcete současně vybrat nebo odebrat několik světelných efektů po sobě, stiskněte a podržte tlačítko prvního efektu a poté stiskněte tlačítko posledního světelného efektu. Pro nastavení požadované světelné scény použijte fadery kanálů (1) a otočné ovladače PAN (11) a TILT (13). Po použití faderu kanálu nebo otočného ovladače se na displeji (12) ukáže číslo ovládacího kanálu a nastavená hodnota DMX. b) Profilové pohyby a barevné efekty DMX kontrolér má generátor efektů s 9 různými pohybovými profily pro pohyblivé hlavy a skenery a 7 barevných efektů pro efektové reflektory. Tyto efekty můžete ukládat do světelné scény spolu s manuálně nastavenými hodnotami DMX (viz výše). Stiskněte tlačítko výběru 1 16 (9) světelných efektů, které jsou součástí světelné scény. Musí se přitom rozsvítit příslušná LED kontrolka. Stiskněte tlačítko funkce MOVEMENT (2). Tlačítky 1 9 vyberte požadovaný profil pohybu nebo tlačítky zvolte požadovaný barevný efekt. Stručný popis efektu je uveden pod tlačítky. Efektové reflektory provádí požadovaný efekt. Pohybové profily můžete editovat stisknutím tlačítka RUN MODE/SWAP (7). Po každém stisku tlačítka se střídavě uplatňují různé parametry nastavení. V případě světelných efektů se nemusí stisknout tlačítko Run MODE/SWAP (7), protože mají jen jeden parametr, a to rychlost procesu (MOVEMENT SPEED). Parametry nastavujete ovladači PAN (11) a TILT (13). Pohybové profily MOVEMENT RANGE Rozsah dráhy pohybu 0 100% MOVEMENT OFFSET Hodnota korekce jemného nastavení MOVEMENT SPEED Rychlost pohybu DELAY LEVEL Čas prodlevy při použití několika zařízení Barevné efekty MOVEMENT SPEED c) Ukládání Rychlost procesu Pro uložení světelných scén je k dispozici 32 míst v paměti. Světelná scéna obsahuje DMX hodnoty všech ovládacích DMX kanálů připojených světelných efektů, včetně profilových pohybů a barevných efektů. Nastavení jednotlivých světelných scén se provádí podle postupu, který je uveden v části Manuální nastavení a v části Profilové pohyby a světelné efekty. Stiskněte a podržte tlačítko REC/ENTER (4), dokud se nerozsvítí příslušná LED kontrolka a na displeji (12) se neukáže PROGRAM. Stiskněte tlačítko výběru 1 16 (9) prvního světelného efektu nebo skupiny světelných efektů, které jsou součástí světelné scény. Musí se přitom rozsvítit příslušná LED kontrolka. Fadery kanálů (1) a otočnými ovladači PAN (11) a TILT (13) přiřaďte světelným efektům DMX hodnoty. Pokud chcete do světelné scény přidat profilový pohyb nebo světelný efekt, stiskněte tlačítko MOVEMENT (2) a tlačítky 1 9 vyberte požadovaný profil pohybu nebo tlačítky zvolte požadovaný barevný efekt. Poté stiskněte znovu tlačítko FIXTURE (2) pro návrat k výběru světelného efektu. První světelný efekt nebo skupinu světelných efektů můžete odebrat, pokud znovu stisknete příslušné tlačítko pro výběr (1 16), (příslušná LED kontrolka musí zhasnout). Podle výše uvedeného popisu nastavte DMX hodnoty dalších světelných efektů, které budou součástí světelné scény.

5 Pokud máte nastaveny DMX hodnoty všech světelných efektů, které jsou součástí světelné scény, stiskněte tlačítko SCENE (2) a poté REC/ENTER (4). Tlačítky výběru 1 16 (9) vyberte pro světelnou scénu požadované místo v paměti. Všechny LED kontrolky krátce zablikají a signalizují úspěšné uložení. Opakujte postup pro další světelné scény. Pokud jste všechny světelné scény uložili, stiskněte tlačítko REC/ENTER (4), dokud LED kontrolka nad tlačítkem nezhasne. d) Vyvolání světelné scény Uloženou světelnou scénu lze vyvolat jen v manuálním režimu. Nesmí být vybrán žádný světelný efekt (stiskněte tlačítko FIXTURE (2) a tlačítky výběru 1 16 (9) zrušte výběr všech světelných efektů. Zkontrolujte úrovně A a B. Stiskněte tlačítko funkce SCENE (2) a tlačítky výběru 1 16 (9) vyberte požadovanou světelnou scénu. Dalším stiskem tlačítka výběr zrušíte. Vyvolat můžete jen světelné scény, které jste předtím uložili. e) Funkce FADE Barevným kanálům RGBW a kanálu stmívače lze v světelných scénách přiřadit funkci postupného zesílení nebo postupného zeslabení intenzity dané hodnoty (fade-in nebo fade-out). Stiskněte a podržte tlačítko FIXTURE (2) a otočným ovladačem PAN (11) nastavte čas prolínání v rozsahu 0 30 sekund. f) Vymazání světelných scén Stiskněte a podržte tlačítko REC/ENTER (4), dokud se nerozsvítí příslušná LED kontrolka a na displeji se neukáže PROGRAM. Stiskněte tlačítko funkce SCENE (2), (příslušná LED kontrolka musí svítit). Podržte stisknuté tlačítko BLACK OUT/DEL (6) a tlačítky výběru 1 16 (9) vyberte požadovanou světelnou scénu, kterou chcete vymazat. Všechny LED kontrolky krátce zablikají a signalizují úspěšné vymazání. Stiskněte znovu tlačítko REC/ENTER (4), dokud se režim programování neukončí. Funkce chaseru Chaser je souvislý sled až 100 světelných scén, které se mají přehrát postupně po sobě. Světelné scény lze programovat v libovolném pořadí. V chaseru lze používat už uložené nebo nové světelné scény. Tento DMX kontrolér dokáže uložit až 32 chaserů. Funkce chaseru se může přehrávat manuálně, časovačem nebo zvukem. a) Programování a ukládání Stiskněte a podržte tlačítko REC/ENTER (4), dokud se nerozsvítí příslušná LED kontrolka a na displeji se neukáže PROGRAM. Stiskněte tlačítko CHASE (2). Tlačítky výběru 1 16 (9) vyberte pro chaser požadované místo v paměti. V levé dolní části displeje (12) se ukáže číslo místa v paměti (číslo CHASERU) a napravo je číslo světelné scény (krok chaseru STEP000). Stiskněte tlačítko výběru 1 16 (9) prvního světelného efektu nebo skupiny světelných efektů, které jsou součástí světelné scény. Musí se přitom rozsvítit příslušná LED kontrolka. Fadery kanálů (1) a otočnými ovladači PAN (11) a TILT (13) přiřaďte světelným efektům požadované DMX hodnoty. Pokud chcete do světelné scény přidat profilový pohyb nebo světelný efekt, stiskněte tlačítko funkce MOVEMENT (2) a tlačítky 1 9 vyberte požadovaný profil pohybu nebo tlačítky zvolte požadovaný barevný efekt. Pokud chcete použít světelnou scénu, kterou jste si dříve uložili, stiskněte tlačítko funkce SCENE (2) a tlačítky výběru 1 16 (9) navolte požadovanou světelnou scénu. Stiskněte tlačítko REC/ENTER (4), aby se první světelná scéna uložila. Všechny LED kontrolky krátce zablikají a signalizují úspěšné uložení. Displej se přepne ba zobrazení STEP 001. Opakujte stejný postup pro uložení dalších scén, dokud neuložíte všechny scény chaseru. Nakonec stiskněte tlačítko REC/ENTER (4), aby se režim programování ukončil. b) Vkládání světelných scén Stiskněte a podržte tlačítko REC/ENTER (4), dokud se nerozsvítí příslušná LED kontrolka a na displeji se neukáže PROGRAM. Stiskněte tlačítko CHASE (2). Tlačítky výběru 1 16 (9) vyberte chaser, do kterého chcete vložit světelnou scénu. Otočným ovladačem PAN (11) vyberte krok (STEP), do kterého se má světelná scéna vložit. Stiskněte tlačítko MENUS/ESC (5) a rozsvítí se LED kontrolka INSERT. Stiskněte tlačítko funkce SCENE (2) a tlačítky výběru 1 16 (9) vyberte světelnou scénu, kterou chcete vložit. Pro uložení změn v chaseru stiskněte tlačítko REC/ENTER (4). Všechny LED kontrolky krátce zablikají a signalizují úspěšné uložení. Opakujte stejný postup pro vložení dalších scén do chaseru. Nakonec stiskněte tlačítko REC/ENTER (4), aby se režim programování ukončil. c) Vyvolání a přehrávání chaseru Dříve než se může chaser přehrát, musíte ho podle výše uvedeného postupu naprogramovat a uložit. Chaser lze přehrávat manuálně, časovačem nebo zvukem. Ve výchozím nastavení je vždy aktivní manuální režim. Provozní režim se zobrazuje signalizací příslušné LED (8). MANUAL Manuální režim MUSIC Řízení zvukem AUTO Režim časovače Nesmí být aktivní žádné světelné efekty nebo světelné scény. Pokud svítí některá z LED kontrolek na tlačítkách výběru 1 16 (9), tak ji vypněte a efekt nebo scénu deaktivujte. Stiskněte tlačítko funkce CHASE (2). Tlačítky výběru 1 16 (9) vyberte požadovaný chaser.

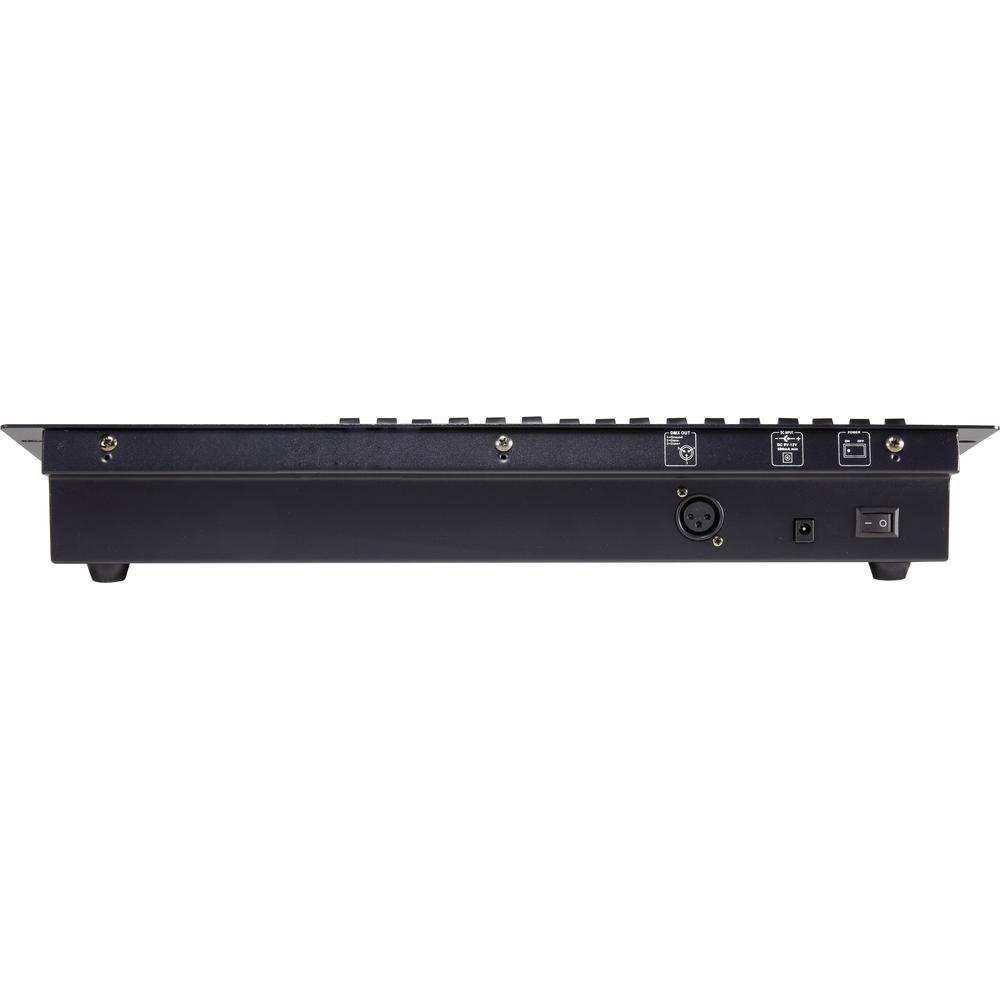

6 Pro výběr ů paměťových míst se musí tlačítkem PAGE (10) vybrat úroveň B. Současně lze vybrat až 5 chaserů, které se poté přehrávají postupně po sobě. LED kontrolka aktivního chaseru, který se přehrává, bliká a LED kontrolky ostatních aktivovaných chaserů svítí. V dolní části displeje se ukazuje aktivní běžící chaser (CHASE) a krok (STEP), který se právě přehrává. Stiskněte opakovaně tlačítko RUN MODE/SWAP (7), dokud se nerozsvítí požadovaný provozní režim (MANUAL, MUSIC, nebo AUTO). MANUAL Jednotlivé kroky chaseru se přepínají manuálně ovladačem PAN (11). MUSIC Kroky chaseru se přepínají v závislosti na hudbě s využitím integrovaného mikrofonu. Citlivost mikrofonu můžete ovládat, když podržíte tlačítko RUN MODE/SWAP (7) a otočným ovladačem TILT (13) nastavíte citlivost v rozsahu 0 100%. AUTO Jednotlivé kroky se přepínají automaticky. Otočným ovladačem PAN (11) nastavte rychlost přehrávaní (dobu, po kterou se jednotlivé světelné scény přehrávají v rozsahu od 0,1 s do 10 minut). Otočným ovladačem TILT (13) nastavte rychlost změn (dobu mezi dvěma kroky v rozsahu 0 30 s). Pokud jste současně aktivovali několik chaserů, můžete upravovat jen nastavení právě běžícího chaseru. Když chcete upravit nastavení jiného chaseru, podržte jeho tlačítko výběru 1 16 (9) a poté nastavte výše uvedeným způsobem jeho parametry. Pro zastavení běžícího chaseru stiskněte příslušné tlačítko výběru 1 16 (9), aby jeho LED kontrolka zhasla. d) Funkce FADE Barevným kanálům RGBW a kanálu stmívače lze v chaserech přiřadit funkci postupného zesílení nebo postupného zeslabení intenzity dané hodnoty (fade-in nebo fade-out). Stiskněte a podržte tlačítko FIXTURE (2) a otočným ovladačem PAN (11) nastavte čas prolínání v rozsahu 0 30 sekund. e) Manuální ovládání V průběhu přehrávání chaserů můžete pomocí faderů kanálů (1) a ovladači PAN (11) a TILT (13) provádět manuální úpravy, aniž by je bylo potřebné přeprogramovat. Může to být užitečné zejména v případě menších celků v živém přehrávání. Stiskněte tlačítko výběru 1 16 (9) a vyberte světelný efekt, který chcete upravit. Pomocí faderů kanálů (1) a ovladačů PAN (11) a TILT (133) nastavte nové hodnoty DMX. f) Vymazání chaseru Stiskněte a podržte tlačítko REC/ENTER (4), dokud se nerozsvítí příslušná LED kontrolka a na displeji se neukáže PROGRAM. Stiskněte tlačítko funkce CHASE (2), (příslušná LED kontrolka musí svítit). Podržte stisknuté tlačítko BLACK OUT/DEL (6) a tlačítky výběru 1 16 (9) vyberte požadovaný chaser, který chcete vymazat. Všechny LED kontrolky krátce zablikají a signalizují úspěšné vymazání. Stiskněte znovu tlačítko REC/ENTER (4), dokud se režim programování neukončí. Funkce Black out Tato funkce se používá pro úplné zhasnutí všech světelných efektů. Běžící procesy se nezastaví, ale interně běží dále. Světla však nesvítí. Pro zapnutí nebo vypnutí funkce stiskněte tlačítko BLACK OUT/DEL (6). Použijte systémová nastavení (viz níže) a určete, zda má na tlačítko BLACK OUT/DEL (6) reagovat jen kanál stmívače, nebo všechny kanály. Systémová nastavení a) Práce s menu Stiskněte a asi 2 sekundy podržte tlačítko MENUS/ESC, aby se otevřelo se menu. Menu se skládá z následujících položek, které jsou blíže vysvětleny níže v návodu: 01. Patch Fixture: Nastavení DMX 02. Reset Factory: Obnovení továrního nastavení 03. Delete all Fixture patch: Vymazání všech úprav nastavení světelných efektů 04. Fade mode: Nastavení časů prolínání) 05. RDM DMX: Identifikace a adresování zařízení s protokolem RDM 06. Data backup: Ukládání dat na USB disk 07. Data load: Načtení dat z USB disku 08. Send fixture Update file: Funkce není dostupná 09. Black-out mode: Nastavení funkce black-out Pro navigaci v menu otáčejte ovladačem PAN (11). Pro výběr položky stiskněte menu tlačítko REC/ENTER (4). Otáčením ovladače PAN (11) měníte nastavení a změny potvrzujete tlačítkem REC/ENTER (4). Pro návrat k hlavní nabídce menu a zrušení změn nastavení stiskněte tlačítko MENUS/ESC (5). Pro zavření menu a uložení změn nastavení stiskněte a asi 2 sekundy podržte MENUS/ESC (5). b) Vysvětlení jednotlivých položek menu 01. Patch fixture Tato položka menu je vysvětlena výše v části Adresování a základní nastavení. 02. Reset factory Touto položkou menu se obnovuje tovární nastavení přístroje. Funkce resetování použijte, když přístroj nefunguje správně nebo když se objeví nějaká závada. Použijte ovladač PAN (11) a vyberte [YES] pro resetování. Výběr potvrďte znovu tlačítkem REC/ENTER (4). 03. Delete all Fixture patch Touto položkou menu se vymažou všechna přiřazení a možnosti DMX kanálů a obnoví se jejich tovární nastavení. Použijte ovladač PAN (11) a vyberte [YES]. Výběr potvrďte znovu tlačítkem REC/ENTER (4).

7 04. Fade mode Pomocí této funkce můžete definovat, zda se má funkce FADE aplikovat na všechny ovládací kanály, nebo jen na ovladače PAN (11) a TILT (13). Použijte ovladač PAN (11) a vyberte [ALL CHANNELS], nebo [ONLY PAN/TILT]. Poté stiskněte tlačítko REC/ENTER (4). 05. RDM DMX Address stup Pod touto položkou menu můžete identifikovat zařízení RDM a měnit přiřazení jejich adres. Zkratka RDM označuje Remote Device Management (vzdálená správa zařízení) a vytváří oboustrannou komunikaci mezi DMX kontrolérem a efektovým reflektorem přes DMX připojení. Aby bylo možné funkci používat, musí být DMX kontrolér i zařízení světelných efektů schopno pracovat s protokolem RDM. Přes standardní protokol RDM může kontrolér identifikovat připojená zařízení a nastavit je. V řetězci DMX se můžou vyskytovat zařízení RDM i konvenční zařízení, ale budou rozpoznána jen zařízení, která jsou schopna RDM komunikace. Pro použití funkce RDM nejsou potřeba žádné zvláštní kabely, ale pokud se používají rozbočovače signálu (splittery) musí být také kompatibilní s RDM. Použijte ovladač PAN (11) a vyberte [YES]. Výběr potvrďte znovu tlačítkem REC/ENTER (4). Kontrolér začne vyhledávat připojená zařízení RDM a na displeji zobrazí počet nalezených zařízení. NO FIXTURE FOUND Nebyla nalezena žádná RDM zařízení. DISCOVER COUNT xxx Bylo nalezeno xxx RDM zařízení. Otočným ovladačem PAN (11) vyberte požadované RDM zařízení. V horním řádku displeje se zobrazí informace o zařízení a v dolním řádku se ukáže jeho startovací DMX adresa. Nyní můžete ovladačem TILT (13) změnit startovací DMX adresu zvoleného zařízení. Změnu potvrďte stisknutím tlačítka REC/ENTER (4). Pokud chcete v horním řádku displeje zobrazit UID (ID výrobce a sériové číslo výrobku), stiskněte tlačítko RUN MODE/SWAP (7). Pro identifikaci přístroje stiskněte tlačítko BLACK OUT/DEL (6). Pro návrat k hlavní nabídce menu stiskněte MENUS/ESC (5). 06. Data Backup Tato funkce zálohuje DMX nastavení, světelné scény a chasery na USB disk. Dostupných je 16 míst v paměti. DMX kontrolér podporuje USB paměťová média v souborovém formátu FAT32 a s max. kapacitou do 32 GB. Pokud DMX kontrolér paměťové médium nerozpozná, zkuste ho vypnout a znovu zapnout. Připojte svůj USB disk k USB portu (3). Na displeji (12) se objeví DATA BACKUP USB. Použijte ovladač PAN (11) a vyberte [YES]. Výběr potvrďte znovu tlačítkem REC/ENTER (4). Na displeji (12) se objeví PRESS NUMBER KEY SELECT FILE. Tlačítky výběru 1 16 (9) vyberte místo v paměti, které chcete zálohovat na disk USB. Na displeji se objeví FILE:x (x = číslo místa v paměti) a grafické znázornění průběhu ukládání dat. Zálohování dat se musí provádět zvlášť pro každé místo v paměti. Pokud se rozsvítí LED kontrolka místa v paměti, signalizuje to, že dané místo v paměti už bylo uloženo na USB disk. Na USB disku se vytvoří složka s názvem show-design2. Každé zálohované místo paměti kontroléru se uloží do souboru s označením čísla v paměti a s koncovkou PRO. V souborech, které obsahují zálohovaná data, neprovádějte žádné manuální úpravy, protože by je pak nebylo možné načíst v DMX kontroléru. 07. Data load Pomocí této funkce můžete načíst data ze zálohy (viz výše 06 Data backup ) zpět na DMX kontrolér. Připojte svůj USB disk s uloženými daty k USB portu (3). Na displeji (12) se objeví LOAD USB FILE. Použijte ovladač PAN (11) a vyberte [YES]. Výběr potvrďte znovu tlačítkem REC/ENTER (4). Na displeji (12) se objeví PRESS NUMBER KEY SELECT FILE. Tlačítky výběru 1 16 (9) vyberte číslo souboru, který chcete načíst. Na displeji se objeví grafické znázornění průběhu načítání dat. Každý soubor se zálohou se musí načíst samostatně. Když se rozsvítí LED kontrolka místa v paměti, signalizuje to, že pro dané místo v paměti existuje záloha na USB disku. Po úspěšném dokončení načtení dat se displej (12) vrátí k zobrazení hlavního menu. Opakujte výše popsaný proces pro načtení dalších záloh paměťových míst. 08. Send Fixture Update file Tato funkce není v současnosti dostupná. 09. Black-out mode Pomocí této funkce určujete, zda má na tlačítko BLACK OUT/DEL (6) reagovat jen kanál stmívače, nebo všechny kanály. Použijte ovladač PAN (11) a vyberte [ALL CHANNELS], nebo [ONLY DIMMER] a stiskněte tlačítko REC/ENTER (4). Aktualizace firmwaru Pro získání nových funkcí nebo pro odstranění problémů můžete použít aktualizaci firmwaru DMX kontroléru (integrovaného ovládacího softwaru). Aby se zachovala maximální funkčnost přístroje, doporučujeme, abyste měli vždy nainstalovanou nejnovější verzi firmwaru. Zkontrolujte proto produktovou stránku na webové adrese Conrad a zjistěte si, zda v sekci Downloads není k dispozici novější verze firmwaru. Stáhněte si novou verzi firmwaru z produktové stránky výrobku (sekce Downloads ). V kořenovém adresáři na USB disku (nejvyšší úroveň adresáře USB disku) si vytvořte složku s názvem show-design2 (je nutné dodržet přesný opis názvu!). Rozbalte nový firmware do této složky na USB disku. Připojte USB disk k USB portu (3) na DMX kontroléru. Vypněte DMX kontrolér. Stiskněte současně tlačítka REC/ENTER (4), BLACK OUT/DEL (6) a RUN MODE/SWAP (7) a zapněte přitom DMX kontrolér. Po několika sekundách se na displeji (12) objeví PRESS ANY KEY UPDATE FIRMWARE. Uvolněte tlačítka REC/ENTER (4), BLACK OUT/DEL (6) a RUN MODE/SWAP (7) a stisknutím libovolného tlačítka zahájíte instalaci aktualizace. Když se instalace dokončí, vypněte a znovu zapněte DMX kontrolér. Aktualizace je dokončena. Odpojte USB disk od USB portu (3). Po úspěšném dokončení zálohování dat se displej (12) vrátí k zobrazení hlavního menu.
