1 Konference Čenesu Obnovitelné zdroje energie Ochrana před bleskem a přepětím pro bioplynové stanice a pro větrné elektrárny Ing. Jiří Kutáč Znalec Obor: elektrotechnika Specializace: Ochrana před bleskem a přepětím Praha, Stavební zákon č.183/ 26, 159 ods.2 Projektant odpovídá za správnost, celistvost, úplnost a bezpečnost stavby provedené podle jím zpracované projektové dokumentace a proveditelnost stavby podle této dokumentace, jakož i za technickou a ekonomickou úroveň projektu technologického zařízení, včetně vlivů na životní prostředí. Je povinen dbát právních předpisů a obecných požadavků na výstavbu vztahujících se ke konkrétnímu stavebnímu záměru. Statické, popřípadě jiné výpočty musí být vypracovány tak, aby byly kontrolovatelné. Není-li projektant způsobilý některou část projektové dokumentace zpracovat sám, je povinen k jejímu zpracování přizvat osobu s oprávněním pro příslušný obor nebo specializaci, která odpovídá za jí zpracovaný návrh. Odpovědnost projektanta za projektovou dokumentaci stavby jako celku tím není dotčena. Lightning 28 Protection DEHN + SÖHNE and / protected Earthing by ISO System 1616 Solid Team 3/28 Source: Tokyo Corporation Sbírka zákonů č. 268 / 29 Sbírka zákonů č. 268 / 29 VYHLÁŠKA ze dne 12. srpna 29 o technických požadavcích na stavby Sbírka zákonů č. 268 / Ochrana před bleskem (1) Ochrana před bleskem se musí zřizovat na stavbách a zařízeních tam, kde by blesk mohl způsobit a) ohrožení života nebo zdraví osob, zejména ve stavbě pro bydlení, stavbě s vnitřním shromažďovacím prostorem, stavbě pro obchod, zdravotnictví a školství, stavbě ubytovacích zařízení nebo stavbě pro větší počet zvířat, b) poruchu s rozsáhlými důsledky na veřejných službách, zejména v elektrárně, plynárně, vodárně, budově pro spojová zařízení a nádraží, Bulletin 21 Sbírka zákonů č. 268 / Ochrana před bleskem c) výbuch zejména ve výrobně a skladu výbušných a hořlavých hmot, kapalin a plynů, d) škody na kulturním dědictví, popřípadě jiných hodnotách, zejména v obrazárně, knihovně, archivu, muzeu, budově, která je kulturní památkou, e) přenesení požáru stavby na sousední stavby, které podle písmen a) až d) musí být před bleskem chráněny, f) ohrožení stavby, u které je zvýšené nebezpečí zásahu bleskem v důsledku jejího umístění na návrší nebo vyčnívá-li nad okolí, zejména u továrního komína, věže, rozhledny a vysílací věže. Sbírka zákonů č. 268 / Ochrana před bleskem (2) Pro stavby uvedené v odstavci 1 musí být proveden výpočet řízení rizika podle normových hodnot k výběru nejvhodnějších ochranných opatření stavby. (3) Pro uzemnění systému ochrany před bleskem se u staveb zřizuje přednostně základový zemnič. Bulletin 21 Ing. Jiří Kutáč 1

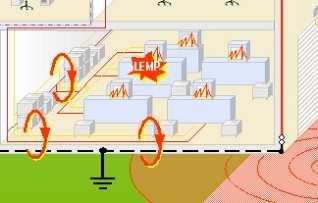

2 Požár tanku rafinérie způsobený bleskem Trzebinia, Polen Shrnutí rizika Kapacita: 1 m³ Ztráta: 4 Mio EUR Riziko Rizika Součásti rizik Počet nebezpečných události N x Pravděpodobnost poškození P x Možné ztráty L x DEHNsupport Riziko / S628_d Přehled součástí rizik R X Součásti rizik R C - přepětí (LEMP) příčiny poškození S1 S4 S3 R W R V DEHNsupport Riziko LEMP R A R B R C R x S1 R M S2 RU LEMP S1 LEMP / S5762 DEHNsupport Riziko R C = přepětí (LEMP) Výpadek vnitřních systémů vlivem LEMP. Elektromagnetické účinky bleskového proudu. Možné typy ztrát: L1: živé bytosti (zařízení Ex, nemocnice) L2: veřejné služby L4: ekonomické hodnoty / S6214 Součásti rizik R W - přepětí příčiny poškození S3 Součásti rizik - přepětí příčiny poškození S4 R W = přepětí = přepětí S3 Výpadek vnitřních systémů je způsoben vlivem indukovaných přepětí na vstupujících vedení. S4 Výpadek vnitřních systémů je způsoben vlivem indukovaných přepětí na vstupujících vedení, která budou přenesena do stavby. Možné typy ztrát: L1: živé bytosti (zařízení Ex, nemocnice) L2: veřejné služby L4: ekonomické DEHNsupport hodnoty Riziko / S6218 DEHNsupport Riziko Možné typy ztrát: L1: živé bytosti (zařízení Ex, nemocnice) L2: veřejné služby L4: ekonomické hodnoty / S6219 Ing. Jiří Kutáč 2

3 Typy ztrát a součásti rizik Riziko R 1 R 2 R 3 R 4 Typy ztrát Typy škod Součásti rizik Elektr. úraz Úraz/smrt osob (L1) požár přepětí Výpadek Ztráta Inženýrských sítí kulturních (L2) památek (L3) (1) (2) (3) (4) R A R B R C požár přepětí R B R C požár R B Elektr. úraz R A Ekonomické ztráty (L4) požár přepětí R B R C Ochrana před bleskem bioplynové stanice R U R V R M R V R M R V R U R V R M R W R W R W (1) Je-li nebezpečí dotykových či krokových napětí (např. stadión), (2) Ohrožuje-li přepětí nepřímo osoby (např. nemocnice), (3) Ohrožuje-li přepětí nepřímo veřejné služby (např. zařízení s citlivou elektronikou), (4) Je-li nebezpečí dotykových či krokových napětí pro zvířata (např. kravíny). Lit.: ČSN EN :26-11 DEHNsupport Riziko / S657_b Bulletin 29 1/8/JKU Přehledové schéma bioplynové stanice Zkušební parametry ČSN EN : / 5117_b Detailní pohled zkoušky - umělé fólie Napájení zkušebního proudu elektrody vnější strana fólie Quelle: D + S Prüfbericht Nr 799 Quelle: D + S Prüfbericht Nr 799 Zkouška 1: zkušební impluzní proud 5 ka 1/35 µs / 5117_c / 5117_d Ing. Jiří Kutáč 3

4 Instalace DEHNiso Combi pro ochranu fermentoru s fóliovým zastřešením LPZ A poloměr valící se koule r Zóna Ex 2 Quelle: D + S Prüfbericht Nr 799 Zkouška 2: zkušební impulzní proud 5 ka 1/35 µs zatížení nábojem 1 C / 5117_e Ochrana fermentoru s fóliovým zastřešením teleskopickými ocelovými stožáry Ochrana fermentoru jímacími stožáry s izolovanými vodiči HVI LPZ A LPZ A poloměr valící se koule r poloměr valící se koule r Zóna Ex 2 Zóna Ex 2 Ochrana fermentoru jímacími stožáry s dvěma izolovanými vodiči HVI Zásobník kvašení ze šroubovaného kovového opláštění LPZ A poloměr valící se koule r Zóna Ex 2 Ing. Jiří Kutáč 4

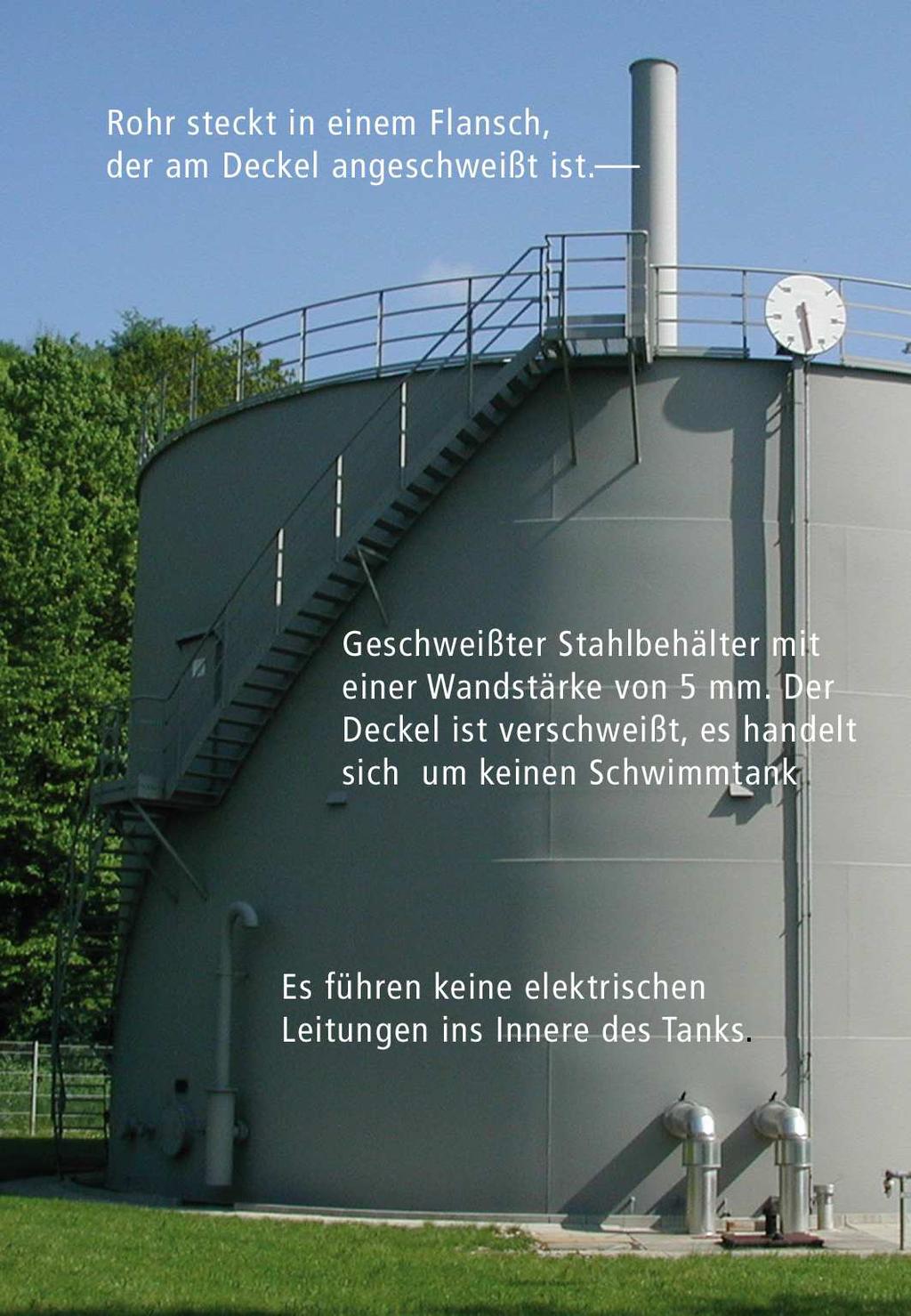

5 Ochrana kovového zásobníku kvašení oddáleným hromosvodem Svařený ocelový zásobník Roura je vsazena v přírubě, která je svařena s víkem. Svařený ocelový zásobník o tloušťce stěny 5 mm. Víko je přivařeno. Dovnitř zásobníku nevedou žádná elektrická vedení. Mřížová uzemňovací soustava bioplynové stanice Rozvodna Výňatek z přehledového liniového schématu bioplynové stanice 3 ~ 5 Hz; 22 kv Sumární diferenciální měření Napájecí síť NN BHKW Ovládání/ řízení 3 x 22 kv EP EP Silo pro obilí Skladová jímka Rozváděč BHKW Zásobník kejdy Zásobník tekutých látek Fermentor Dofermentor 28 DEHN + Odběrné SÖHNE / protected místoby ISO 1616 Výroba Bulletin elektrické 28 energie v BHKW Přepěťové ochrany v obvodech MaR bioplynové stanice Diagnostika svodičů přepětí pomocí přístroje DEHNrecord Hromosvod Provozní budova Rozváděč EP Ing. Jiří Kutáč 5

6 LPS II (Prostředí Ex se nachází v zóně O B ) Samostatně stojící jímače výška 4,6, 8,5m 6m 8,5m 4m Ex-zóny samostatně stojící tyče 6m 8,5m Samostatně stojící tyče výška: 8,5m 8,5m Uzemnění V4A Jímače dodatečně vyztuženy! 2m obj. č: Pomocný fermentor Jímací soustava na sedlové střeše 8,5m Hlavní fermentor 2m Bulletin 29 1/8/JKU Bulletin 29 1/8/JKU samostatně stojící jímače Samostatně stojící jímače výška: 8,5m r = 3m LPS II Samostatně stojící jímače výška: 8,5m r = 3m LPS II r = 3m LPS II Uvnitř budovy zásobník z fólie (výfuk plynu) Ex-zóna Ex-zóna Bulletin 29 1/8/JKU Bulletin 29 1/8/JKU Systém DEHNiso-Combi Lano z hliníku Podpěrná trubka s jímačem Návrh LPS pro větrné elektrárny Jímací soustava musí být oddálena Bulletin 29 1/8/JKU Ing. Jiří Kutáč 6

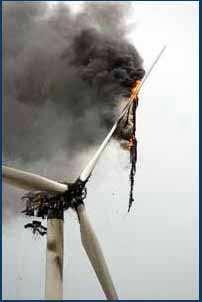

7 Možná místa úderu blesku do větrné elektrárny gondola rozváděč napětí generátoru 5 V nebo 69 V AC rozváděč v patě stožáru technologická budova kovová stíněná trubka odchozí vedení Přepěťové ochrany mohou být umístěny v systému turbíny: Koncepce zón ochrany před bleskem větrné elektrárny Umístění zařízení: - noha elektrárny prvky řízení frekvence a transformátor; - gondola generátor, prvky řízení generátorů a jeho řízení; - hlavice vrtule součásti natáčení lopatek; napětí generátoru 5 V nebo 69 V AC gondola rozváděč LPZ B rozváděč v patě stožáru technologická budova kovová stíněná trubka odchozí vedení Ing. Jiří Kutáč 7

8 Přepěťové ochrany mohou být umístěny v systému turbiny: Přepěťové ochrany mohou být umístěny v systému turbiny: Návrh řešení ochrany před bleskem a přepětím: ČSN EN , ČSN EN až 4, PNE Řídicí jednotka v gondole: - Ochrana napájení - SPD typu 2, typu 3; - Ochrana dat a komunikace SPD kategorie C2, D1; - Stator generátoru SPD typu 2; - Rotor generátoru SPD typu 2; - Výstražné osvětlení; - Napájení systému SPD typu 3; - Ovládání a řízení SPD kategorie C2, D1. - Hlavní přívod napájení koordinovaný svodič přepětí SPD typu 1, typu 2. - Střídač napětí SPD typu 2. - Silový rozvaděč SPD typu 2. - Řízení systému. - Napájení systému SPD typu 3 - Data, MaR, signalizace a komunikace SPD kategorie C2, D1. Instalace svodiče bleskového proudu SPD T1 Koncepce uzemňovací soustavy areálu větrné elektrárny stožár / věž armování budovy ocelová výztuž betonový základ kabelový kanál ocelová výztuž kabelový kanál zemnící pásek okružní zemnič Základový zemnič větrné elektrárny Děkuji Vám za pozornost! BULLETIN IP ILPC 27 Ing. Jiří Kutáč 8
