Vstup: 400V - 3 fáze. DC Výstup: 24V A 60V A 110V A 220V A. Usměrňovač je certifikován pro použití v jaderné energetice

Transkript

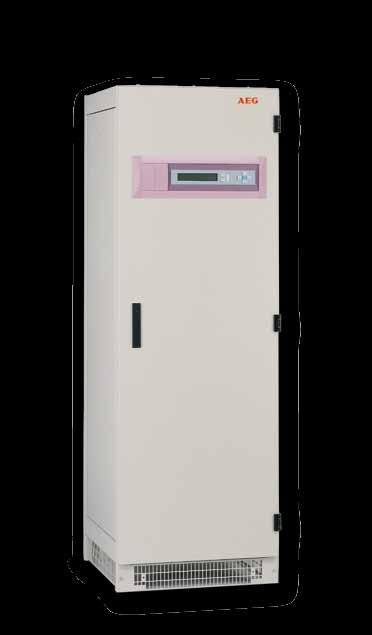

1 Profitec S BEZPEČNÉ NAPÁJENÍ USMĚRŇOVAČ - NABÍJEČ BATERIÍ Systém tyristorového usměrňovače Vstup: 400V - 3 fáze DC Výstup: 24V A 60V A 110V A 220V A Usměrňovač je certifikován pro použití v jaderné energetice 24 V A 60 V A 110 V A 220 V A Tento usměrňovač je certifikován pro použití v jaderných elektrárnách Poždavky pro zajištěné DC napájení kritických spotřebičů jsou určeny převážně uživateli ve výrobním a zpracovatelském průmyslu, výrobě a přenosu elektrické energie, telekomu-nikacích, chemickém a petrochemickém průmyslu.těmito požadavky jsou:» Vyskoká provozní bezpečnost a spolehlivost i při dlouhotrvajících nepříznivých podmínkách» Monitorovací systém detekující závady a poruchy, ty jsou zobrazovány na přehledném displeji» Úplné digitální řízení» Vysoká MTBF (střední doba mezi poruchami) / dostupnost náhradních dílů» Příjemný displej a jednoduché provozní charakteristiky Klíčové vlastnosti» Nepřerušitelný přenos spouštěcích pulsů» Redundantní napájení řídící jednotky» Vlastní monitoring řídící jednotky» Galvanické oddělení 3-fázového vstupu adc výstupu» Shoda s ČSN EN 50274/VDE » Výborná dostupnost náhradních dílů - minimální množství aktivních a pasivních komponentů» Elektromagnetická kompatibilita podle ČSN

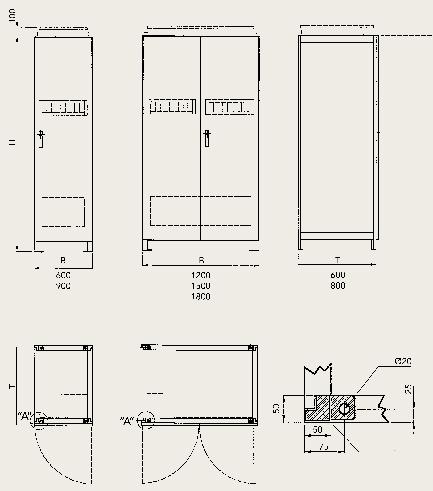

2 2 PROFITEC S USMĚRŇOVAČ -NABÍJEČ BATERIÍ Profitec S byl vyvinut a navržen tak, aby splňoval tyto požadavky, Profitec S využívá k přeměně silové energie tyristory a k řízení mikroprocesorovou jednotku MCS Vyjímečné vlastnosti Profitecu S» Inteligentní řídící a monitorovací software» Zřetelné zobrazení provozních údajů na přehledném displeji» Nepřerušitelný přenos spouštěcích pulsů optickými vlákny» Redundantní napájení řídící jednotky» Vlastní monitoring řídící jednotky pomocí watchdog obvodu» Vlastní diagnostika s displejem Detail A Standing area» Neustálé galvanické oddělení 3-fázového vstupu a DC výstupu v souladu s IEC /VDE0100 část 410, Ochranné opatření proti úrazu elektrickým proudem pro jmenovité napětí 120V» Naprostá shoda s ČSN EN 50274/VDE Ochrana před úrazem elektrickým proudem - Ochrana před neúmyslným přímým dotykem nebezpečných živých částí» Výborná dostupnost náhradních dílů díky minimalizaci počtu aktivních i pasivních prvků společně s využitím konvenčních technologií» Elektromagnetická kompatibilita podle ČSN EN A » Vyráběno v souladu s předpisy ISO 9001» Plně odpovídá CE směrnicím» Pouze přirozené chlazení Design Základní části Profitecu S jsou výkonový blok, mikroprocesorová řídící jednostka (MCS), displej a ovládací panel (DOU) a interface (NS) Výkonový blok Hlavními prvky výkonového bloku jsou:» Vstupní výkonový stykač» Transformátor s oddělenými vinutími podle ČSN EN /VDE » Plně řízený 6-ti pulsní tyristorový můstek» Vyhlazení» Bezpečnostní odpojovač zátěže na DC výstupu Mikroprocesorová řídící jednotka (MCS) Tou je centrální řídící jedotka, ve které jsou všechna data, potřebná k provozu Profitecu S, vytvářena, zpracovávána, monitorována a uchovávána. Tato data slouží k:» Regulaci a řízení výkonového bloku» Zpracování a měření hodnot pro řízení, monitorování a zobrazování» Řízení tyristorů přes optická vlákna» Přenosu důležitých informací, např. do řídícího systému a/nebo vzdáleného centrálního diagnostického systému Displej a ovládací panel (DOU) Tento poskytuje obsluze nejdůležitější informace o stavu zařízení pomocí přehledného textového displeje (4 řádkový displej s 40-ti znaky na řádek) v kombinaci se třemi barevnými signálkami (LED). Také umožňuje manuální ovládání panelu Profitecu S. Displej a ovládací panel mají plastovou laminovanou klávesnici, kterou lze usměrňovač zapnout, vypnout nebo procházet víceúrovňové menu. Interface (NS) Tento vytváří spojení mezi třífázovým výkonovým vstupem, externími řídícími vstupy a MCS Rozměrový nákres

3 3 TECHNOLOGIE ZAŘÍZENÍ UDÁLOST DRUH PORUCHY ZOBRAZENÍ Třífázové podpětí Třífázové přepětí Odchylka frekvence napájen Sled fázíí DC přepětí (okamžité nebo zpožděné) Monitoring zvlnění Monitoring zkratu Synchronizace Tyristorový můstek Odchylka od charakteristiky Přerušení kabelu» Hodnota okamžitého proudu» Hodnota okamžitého napětí» Napájení MCS» Watchdog DC podpětí Zrychlené i udržovací nabíjení blokováno externím kontaktem Přerušení komunikace mezi MCS a DOU Porucha bez potřeby potvrzení. Tzn. zařízení se vypne a znovu automaticky zapne po oedznění poruchy Sled fázíí Porucha bez potřeby potvrzení. Tzn. zařízení se vypne a znovu automaticky zapne po oedznění poruchy Pouze signalizace Zařízení se nevypíná Pouze signalizace Zařízení se nevypíná Červená LED bliká Signalizace chybového stavu a chybové hlášení na displeji Odchylka frekvence napájen Sled fázííy Červená LED bliká Signalizace chybového stavu a chybové hlášení na displeji Zelená LED svítí, žlutá bliká Signalizace chybového stavu a chybové hlášení na displeji Chybové hlášení na displeji Oprava Recyklace Doprava» Odpojovač nebo jistič na třífázovém vstupu» Blokovací dioda na DC výstupu pro paralelní provoz» Přídavné připojení baterií s pojistkovým odpojovačem» Měření bateriového proudu se zobrazením nabíjecího a vybíjecího proudu» Monitorovací zařízení (přídavné desky nebo komponenty) - Monitoring izolace - Monitoring nabíjecího obvodu baterie BLÜ4 (pro paralelní provoz)» Čítač EMF článků (může být potřeba rozšiřující skříň)» Teplotně závislé dobíjení» Odrušení třídy B podle ČSN EN 55011» Vyhlazení pro provoz dálkové signalizace (24 V a 60 V usměrňovače)» Jiné hodnoty připojovacího napětí (na vyžádání)» Další možnosti počtu článků baterie» Jiné velikosti skříně Servis Doručení Instalace» Další barvy nátěru» Omezení nabíjecího proudu baterie Monitoring a signalizace poruch Koncept inteligentního monitoringu zahrnující v podstatě všechny druhy poruch v napájecí síti, Profitecu S a v obvodu baterie Poruchy jsou rozděleny na:» Porucha bez potřeby potvrzení» Poruchy způbující trvalé vypnutí» Poruchy s hlášením, ale bez vypnutí Dálková signalizace ABE Displej a ovládací panel (DOU) Všechny zaznamenané poruchy mohou být signalizovány dálkově:» Hromadně jako signál přes suchý kontakt připojený ke svorkám» Jako samostatný signál přes sériové rozhraní RS485 Kvalita a servis Usměrňovače vyráběné v AEG Power Solutions jsou již po mnoho desetiletí synonymem pro:» Výborné uplatnění» Výhodnou investici» Mimořádnou kvalitu Zkušenosti, moderní způsob výroby zařízení a nepřetržitá kontrola kvality nabízejí zákazníkům záruku, že výrobky od AEG Power Solutions jsou dokonalé z hlediska použitých materiálů i jejich zpracování a umožňují tak delší servisní intervaly. Náš závazek k řešení technických problémů zákazníků, je stejně tak samozřejmý, jako naše pokrokové technologie, které jsou plně v souladu s požadavky na ochranu životního prostředí-. Naším trvalým cílem je proto hledání dokonalých řešení. Dalším z nezbytných principů naší společnosti je rychlá a efektivní práce servisních techniků a jejich vyslání k zákazníkovi v případě potřeby. S více než 50ti prodejními a servisními pobočkami po celém světě jsme vždy nablízku našim zákazníkům. Konzultanti AEG Power Solutions mají přehled o nejnovějším technickém vývoji a jsou připraveni podrobně projednat technické detaily zákaznických projektů. Rozhodnutí o pořízení usměrňovače - nabíječe baterií vyrobeného v AEG Power Solutions, tedy znamená spolehlivost provozu a bezpečnou investici. Servis baterií Spouštění zařízení Údržba / Zákaznický servis Servisní smlouvy

4 4 PROFITEC S PROVOZNÍ REŽIMY Vyrovnávací nabíjení* Diodový test *Všimněte si: Protože některé druhy DC spotřebičů nejsou navrženy pro toto zvýšené napětí, odpojte všechny spotřebiče před každým vyrovnávacím nabíjením. K zajištění provozní spolehlivosti, může být tento režim blokován externím suchým kontaktem (např. z napájeného rozváděče) Zajištěné DC napájení vyžaduje množství velice odlišných provozních režimů. Možnosti které nabízí Profitec S, jsou v podstatě neomezené. Profitec S může nabíjet utěsněné, větrané kyselino-olověné nebo NiCd baterie. Základní verze umožňuje použití následujících provozních režimů, které mohou být všechny zvoleny ručně. Udržovací nabíjení Udržovací nabíjení využívá IU charakteristiku s nastaveným udržovacím nabíjecím napětím 2,23 V na článek pro olověné baterie a 1,4 V na článek pro NiCd baterie. Tato úroveň nabíjení umožňuje jak udržovací nabíjení, tak znovu-nabíjení olověných baterií Zrychlené nabíjení* Zrychlené nabíjení může být prováděno zvýšeným napětím s použitím IU charakteristiky (ruční spuštění a ukončení nabíjení), např. 2,4 V na článek s olověnými bateriemi včetně automatického přepnutí zpět na napětí pro udržovací nabíjení po 8mi hodinách. Tento režim může být blokován externím suchým kontaktem (volitelně). Vyrovnávací nabíjení využívá IUIoU charakteristiku. To znamená, že výstupní napětí Profitecu S se zvyšuje (pro olověné baterie až na 2,65 V na článek a pro NiCd baterie až na 1,8 V na článek) a proud usměrňovače je omezen v závislosti na jmenovité kapacitě baterie. Kvůli bezpečnému přepnutí zpět, je vyrovnávací nabíjení automaticky ukončeno nejdéle po 8mi hodinách a přepnuto zpět na udržovací nabíjení. První nabití* Tento režim se používá pro první nabití baterie. Využívá zvýšené napětí podle proměnné charakteristiky, která může být zvolena podle potřeby. NEA provoz Snížení výstupního napětí po dobu, kdy je Profitec S dočasně napájen z nouzového zdroje. Tím je zajišťeno, že nabíjecí usměrňovač nemusí dodávat proud pro zrychlené nebo udržovací nabíjení baterie. Tím je snížena zátěž nouzového zdroje. Diodový test je určen pro blokovací diody na výstupu usměrňovače a / nebo DC rozváděči snížením výstupního napětí (ruční spuštění a ukončení). Po uplynutí 8mi hodin se automaticky přepne na udržovací napájení. Volitelné doplňky Automatické zrychlené nabíjení Tímto je zvýšeno napětí po každém vybití nebo částečném vybití (např. po výpadku napájení). Po uplynutí nastaveného času (maximálně 8 hod.) se automaticky přepne zpět na udržovací nabíjení. Zrychlené nabíjení probíhá podle IU charakteristiky. Automatické zrychlené nabíjení v závislosti na čase Stejná funkce jak popsána výše, ale s dodatečným intervalem zrychleného nabíjení v závislosti na čase pro NiCd baterie. Doba intervalu:» min. 2 týdny» max. 4 týdny Doba nabíjení:» min. 30 minut» max. 160 hodin

5 5 Profitec S ZPŮSOB PROVEDENÍ Třífázové napájení Hlídání napájecí sítě Externí ovládání přes kontakty relé Třífázové napájení Hlídání napájecí sítě Externí ovládání přes kontakty relé Síťový stykač Dálková signalizace Suché kontakty Síťový stykač Dálková signalizace Suché kontakty Jednotka trigr pulsů Mikroprocesorová řídící jednotka Mikroprocesorová řídící jednotka B6C diodový můstek B6C tyristorový můstek Jednotka trigr pulsů Seriové rozhraní RS485 Seriové rozhraní RS485 DC výstup Zobrazovací a ovládací panel DOU pro Profitec DC výstup Zobrazovací a ovládací panel DOU pro Profitec Blokový diagram A: Profitec S s W3C tyristorovým můstkem Blokový diagram B: Profitec S s B6C tyristorovým můstkem

6 6 TECHNICKÉ ÚDAJE PROfiteC S Typ usměrňovače D 400 G / BWrug Vp Připojovací napětí 3 x 400 V ±10 %/ 50 Hz s N vodičem Výrobní řady 24 V / 60 V / 110 V / 220 V Celková efektivita 24 V zařízení 60 V zařízení 110 V zařízení 220 V zařízení cca 85 % cca 88 % cca. 91 % cca 93 % Účiník cos φ 24 V zařízení 60 V zařízení 110 V zařízení 220 V zařízení cca 0,72 cca 0,72 cca 0,78 cca 0,78 Typ baterií a 24 V zařízení 60 V zařízení 110 V zařízení 220 V zařízení počet článků Pb NiCd Pb NiCd Pb NiCd Pb Průběh charakteristiky IU podle DIN tyristorový obvod 6-pulsní můstek 24 V zařízení 60 V zařízení 110 V zařízení 220 V zařízení Zvlnění napětí Vyzařované emise W3C tyristorový můstek W3C tyristorový můstek W3C tyristorový můstek, od 400 A B6C tyristorový můstek (Blokový diagram viz. strana 5) 5 % šš bez paralelní baterie podle ČSN EN , rušení podle ČSN EN třída A NiCd B6C tyristorový můstek Odolnost proti rušení podle ČSN EN Seriové rozhraní RS485 Konstrukce Ocelová skříň s předními dveřmi, dvojité dveře u skříní s šířkou od 1200 mm, DOU umístěno v (pravých) dveřích, 3-fázové připojení ve skříni vpravo dole, DC připojení ve skříni vlevo dole Krytí skříně IP20 (standard) podle ČSN EN / IEC 529 Okolní teplota 0 C až +40 C Hlučnost 65 db(a) Chlazení Přirozené chlazení Barva RAL 7035, strukturovaná (Práškový nátěr) Ostatní vstupní napětí a frekvence sítě 60 Hz na vyžádání.

7 7 TECHNICKÉ ÚDAJE Jmenovitý Typ 3-fázový vstupní výkon ztráty Hmotnost Rozměry proud (A) Proud Výkon Š V H (a) (kva) (kw) (kg) (mm) (mm) (mm) JMENOVITÉ NAPĚTÍ 24 V 100 D400G24 / 100 BWrug-Vp D400G24 / 160 BWrug-Vp D400G24 / 200 BWrug-Vp D400G24 / 315 BWrug-Vp D400G24 / 400 BWrug-Vp D400G24 / 500 BWrug-Vp D400G24 / 630 BWrug-Vp D400G24 / 800 BWrug-Vp D400G24 / 1000 BWrug-Vp D400G24 / 1250 BWrug-Vp D400G24 / 1600 BWrug-Vp D400G24 / 2000 BWrug-Vp D400G24 / 2500 BWrug-Vp JMENOVITÉ NAPĚTÍ 60 V 63 D400G60 / 63 BWrug-Vp D400G60 / 125 BWrug-Vp D400G60 / 160 BWrug-Vp D400G60 / 200 BWrug-Vp D400G60 / 315 BWrug-Vp D400G60 / 400 BWrug-Vp D400G60 / 500 BWrug-Vp D400G60 / 630 BWrug-Vp JMENOVITÉ NAPĚTÍ 110 V 63 D400G106 / 63 BWrug-Vp D400G106 / 100 BWrug-Vp D400G106 / 125 BWrug-Vp D400G106 / 200 BWrug-Vp D400G106 / 315 BWrug-Vp D400G106 / 400 BWrug-Vp D400G106 / 500 BWrug-Vp D400G106 / 630 BWrug-Vp JMENOVITÉ NAPĚTÍ 220 V 40 D400G212 / 40 BWrug-Vp D400G212 / 63 BWrug-Vp D400G212 / 100 BWrug-Vp D400G212 / 125 BWrug-Vp D400G212 / 160 BWrug-Vp D400G212 / 200 BWrug-Vp D400G212 / 315 BWrug-Vp D400G212 / 400 BWrug-Vp D400G212 / 500 BWrug-Vp D400G212 / 630 BWrug-Vp D400G212 / 800 BWrug-Vp D400G212 / 1000 BWrug-Vp x D400G212 / 1250 BWrug -Vp x Ostatní vstupní napětí a frekvence sítě 60 Hz na vyžádání.

8 aeg Power SolutionS Baterie Servisní služby AEG Power Solutions má dokonalý přehled o technologiích baterií a je tak schopno nabídnout odborné rady v oblasti specifikace, výběru, provozu a testování baterií. Náš ucelený systém řešení obsahuje širokou škálu výrobků využívajících kyselino-olověné a nikl-kadmiové baterie s ventilovou i rekombinační technologií. Výměna a instalace baterí může být prováděna naším celosvětovým servisním týmem. S více než 60-ti letými odbornými zkušenosti ve výkonové elektronice, je AEG Power Solutions renomovaným poskytovatelem jedinečných servisních služeb a technických řešení pro prostředí kritických aplikací. Díky celosvětové síti poboček, se můžete spolehnout na práci více než 150-ti servisních inženýrů v 20-ti servisních střediscích a více než 100 certifikovaných servisních partnerů. Naši certifikovaní experti předčí vaše očekávání při volbě vhodného řešení, instalaci a spouštění. Díky jejich výtečné práci dosáhnete minimálních provozních nákladů a maximálního zajištění napájení kritických spotřebičů. Spolehlivý provoz instalovaných zařízení, je navíc podpořen prací servisního týmu, který vyniká krátkou dobou dobou zásahu a efektivitou při řešení problémů. Výběrem jednoho z Pro Care TM balíčků preventivní pravidelné údržby, získáte dokonalý přehled o nákladech a maximální spolehlivost nepřerušitelného napájení v kritických situacích. Také můžete těžit z řady profesionálních služeb, které zajistí ochranu a odolnost vaší investice, především díky našim službám:» Pro Care TM prevence» Řešení na klíč» lnstalace a spouštění» Služby spojené s údržbou» E-servis / dálkový monitoring» 24/7 hot-line» Školení zákazníka na místě» Výměna kus za kus» Výměna baterií u zákazníka» Monitoring baterií» Správa zařízení a vybavení» 24/7 smlouvy a servis u zákazníka po celém světě» Měření kvatity napájení» Perfektní vybavení AEGPS - Profitec S - EN - 01/2012 V1 - Due to our policy of continuous development, the data in this document is subject to change without notice. AEG is a registered trademark used under licence from AB Electrolux. AEG Power Solutions Pro další informace kontaktujte nejbližšího zástupce AEG Power Solutions. Kontaktní informace získáte na:
