Název akce: provedení chemického odstranění vodních usazenin v otopném systému v objektu: BD ul. Vašátkova , Praha 9

Transkript

1 CENOVÁ NABÍDKA Název akce: provedení chemického odstranění vodních usazenin v otopném systému v objektu: BD ul. Vašátkova , Praha 9 OBSAH: I. Úvod II. Efekty vzniklé chemickým čištěním III. Nejčastější otázky IV. Cenová kalkulace na chemické čištění topení V. Postup pří chemickém čištění VI. Fotografie o provedení čištění topení VII. Exkurze do litinového radiátoru VIII. Chemická látka IX. Posouzení vlivu chemického čištění X. Vyjádření k technologii čištění XI. Pojištění podnikatelských rizik CN /7

2 CENOVÁ NABÍDKA NA ČIŠTĚNÍ OTOPNÉHO SYSTÉMU Objekt: BD ul. Vašátkova , Praha 9 Nabídku schválil a vypracoval: David Krych a Richard Geisler Sokolovská 428/130 CZ Praha 8 - Karlín gsm: info@ekochemo.cz V Praze Vážený pane Koula, na základě Vaší poptávky ze dne na vypracování cenové nabídky na chemické čištění otopného systému ve Vašem objektu a poskytnutých údajů ke zpracování, si Vám dovoluji předložit následující nabídku na tyto práce. I. Úvod: Společnost EKO-CHEMO s.r.o., je nástupce firmy David Krych EKO-CHEMO, která měla působnost od roku Naše firma se specializuje na chemické odstraňování všech vodních usazenin z technologického a energetického zařízení. Máme dlouhodobé zkušenosti v tomto oboru a nabízíme Vám čištění topných systémů bez odstávek zařízení a demontáže. Vyčištění rozvodů je jednorázový úkon, který výrazně pomůže zvýšit efektivitu topení, ušetři provozní náklady a odloží nebo i eliminuje potřebu rekonstrukce rozvodů a radiátorů s prodloužením jejich životnosti. Je to jednorázový úkon, který však je vhodné po nějaké době opakovat. Bezvadný stav včetně armatur a regulačních prvků má zásadní vliv na spolehlivost a účinnost soustav s přímým vlivem na provozní náklady a spotřebu tepla. Při ohřevu a ochlazování v rozvodech dochází k postupnému vylučování minerálních i organických látek, které jsou v používané vodě vždy obsaženy. U dlouhodobě provozovaných soustav (i přesto že např. do topné vody jsou dávkovány různé inhibitory koroze a látky, které omezují vytváření usazenin), vždy k vytvoření nánosů inkrustací a kalů dojde. Současně dochází ke koroznímu působení vody i těchto vylučovaných látek na kovové prvky soustav a tím vznikají další mechanické nečistoty. Všechny tyto nečistoty se postupně usazují na vnitřním povrchu trubek, armatur a dalších prvků soustav ve formě inkrustů pevných povlaků, které jsou tvořeny převážně uhličitany vápníku a hořčíku, sírany a sloučeniny železa. Vznikají navíc usazeniny ve formě kalů, které jsou tvořeny organickými kaly a uvolněnými částečkami pevných inkrustů. Inkrusty a kalové povlaky se vytváří nejen na kovovém potrubí a armaturách, ale i na povrchu plastového potrubí. Tyto usazeniny působí problémy v několika oblastech: zvyšují energetické ztráty vlivem zhoršení přenosu tepla a chladu, usazeniny jsou velmi dobrým izolantem a např. cca 1 mm inkrustací snižuje účinnost přenosu na plochách o cca 5%, snižuje průtoční průřez potrubí, výměníku atd., v krajním případě znemožňují cirkulaci vody, zvyšují hydraulické ztráty a vlivem toho roste spotřeba oběhových a cirkulačních čerpadel. II. Efekty, které vznikají chemickým vyčištěním rozvodů, lze rozdělit takto: úspora spotřeby energií ekonomické efekty vzniklé odložením investic do výměn rekonstrukce rozvodů nebo celého systému snižuje tepelné a hydraulické ztráty v rozvodech obnovení průtoku v topných tělesech (výhřevnosti) snižuje spotřeby oběhových a cirkulačních čerpadel zvyšuje spolehlivost celého zařízení 2/7

3 III. Nejčastější otázky: Může chemické čištění poškodit povrch materiálu? Společnost EKO-CHEMO s.r.o., užívá organickou chemii pro použití na litinu, ocel, nerez ocel, měď a zinek. Čistící směs je dlouholeté know-how firmy a reaguje výhradně se sedimenty. Je nutné vypustit vodu ze systému? Není. Chemické čištění topného systému probíhá za kompletně napuštěného systému a lze čistit i za provozu nikoli mimo topnou sezónu. Úsady jsou vlivem dávkování chemie postupně rozpuštěny a nejedná se o rychlý proces odlupování, ale o průběžné narušování struktury úsad, které jsou ve výsledku kapalného skupenství a černého zabarvení. V odborných materiálech se uvádí, že odstranění nánosů lze v tomto případě docílit ze 2/3 a nikoli až na kov, nicméně závěrečný proplach otopného systému se provádí důkladně s dostatečnou časovou rezervou, aby většina zbytků rozpuštěných nánosů byla odplavena. Jak dlouho chemické čištění trvá? Čištění se odvíjí od stupně zanesení soustavy. Pro představu, bytový dům s celkovým počtem 24 bytů, je vyčištěn během jednoho dne. Naruší provádění chemického čištění chod domácnosti? Čištění je prováděno uvnitř systému a k napouštění chemické lázně dochází ze suterénu, většinou ze sklepních prostor. Není proto nutná přítomnost našich pracovníků v bytech, pouze v případě nahlášení nějaké poruchy. Je nutné čistit systém včetně kotelních rozvodů a výměníků, nejen stoupačky a radiátory? Provedení čištění zdrojů pro ohřev vody, tedy výměníků v kotli nebo samotných deskových či trubkových výměníků výrazně zefektivní výslednou teplotu média a rychlost předání teploty, takže v systému bude voda správných parametrů. Jaká je návratnost částky vynaložené za chemické čištění? U návratnosti se pohybujeme v rozsahu 2-3,5 let což je individuální dle spotřeby objektů také v závislosti na klimatických vlivech. Nepovažujeme chemické čištění jako investici v porovnání s celkovou rekonstrukcí systému, kde by byla suma mnohonásobně vyšší a po čase by se problém usazenin stejně vyskytl. Jak často se má systém čistit? Úsady se znovu objeví jako důsledek chemických procesů a doporučená perioda pro čištění topné soustavy je 7-10 let. Při provádění servisních prací, se lhůta prodlužuje. U zařízení, jakými jsou deskové a trubkové výměníky, je čištění doporučováno přímo výrobci každé dva roky právě kvůli zachování účinnosti přenosu tepla, jako prevence korozi a k prodlužování životnosti zařízení. Řádná údržba je jednou ze základních povinností každého majitele nebo provozovatele technického zařízení a znamená provádění veškeré činnosti k zachování užitných vlastností věci, tj. udržovat zařízení v takovém stavu, kdy je schopné v plném rozsahu plnit účel, k němuž bylo určeno. U topných soustav je však tento servis zcela opomíjen. Jak vznikají úsady v soustavě? Vlivem rozdílných teplot a vstupem plynů do systému dochází k hromadění minerálních prvků a organických látek obsažených v médiu (zde topná voda), jehož výsledkem jsou úsady a především kal v otopném systému. Nárůsty ulpívají po stěnách rozvodů, nejvíce ve slepých místech, a kal v radiátorech, obzvlášť ve spodní třetině, kde je snížená cirkulace a samotná voda jej není schopná vyplavit. 3/7

4 IV. Cenová kalkulace na chemické čištění TOPENÍ: Adresa: BD ul. Vašátkova , Praha 9 Nabídka zpracovaná dne: Položka Popis Počet MJ Jedn.cena Cena celkem Energetický posudek vyčíslení úspor, termovizní měření těles 1 Ks 8 270,00 Kč 0,00 Kč Zpracování návrhu realizace chemického čištění 1 hod 360,00 Kč 360,00 Kč Prohlídka zařízení zjištění technického stavu před čištěním 1 hod 360,00 Kč 360,00 Kč Přípravné práce napojení dávkovacích zařízení na systém 4 hod 360,00 Kč 1 440,00 Kč Příprava roztoku chemikálie pro dávkování 3 hod 360,00 Kč 1 080,00 Kč Chemická látka tekutý roztok pro odstranení usazenin 80 litrů 985,00 Kč ,00 Kč Provoz a měření dávkování chemikálie, cirkulace v systému 32 hod 360,00 Kč ,00 Kč Neutralizační přípravek přípravek na roztok 48 kg 645,00 Kč ,00 Kč Přípravek na odstr. mastnoty odstranění mastného nánosu vnitř.povrchu 30 Kg 590,00 Kč ,00 Kč Proplach proplach topného systému 4 hod 360,00 Kč 1 440,00 Kč Prohlídka zařízení zjištění technického stavu po čištění 1 hod 360,00 Kč 360,00 Kč Závěrečný protokol zpracování závěrečného protkolu 1 hod 360,00 Kč 360,00 Kč Cena za chemické čištění ,00 Kč Doprava dojezd pracovníků 110 Km 10,00 Kč 1 100,00 Kč Cena celkem bez DPH ,00 Kč DPH 15 % ,00 Kč CENA CELEKM s DPH ,00 Kč Dodací lhůty: Záruční lhůta: Platnost nabídky: Omezení vytápění: Doba realizace - odhad: Platební podmínky: Posouzení systému: 1 2 týdny od podpisu smlouvy nebo závazné objednávky. 24 měsíců, ode dne předání protokolu a ukončení prací. 60 dní. Bez omezení čištění po stoupacím potrubí celoročně. Provedené práce nepřesáhnou 4-5 dní. Bankovním převodem měna CZK. Termovizní snímky těles před a po realizaci, vyhodnocení návratnosti investice POSOUZENÍ ZPRACOVÁVÁ ENERGETICKÁ SPOLEČNOST!! V. Postup při chemickém čištění: Pomocí mobilních zařízení tak minimalizujeme časové prodlevy s odstávkami v provozu, mnohdy pracujeme za plného chodu soustav bez nutnosti odpojení i v zimním čase. Přípravné práce: prohlídka zařízení a zjištění technického stavu před čištěním, napojení dávkovacích čerpadel, příprava chemického roztoku pro dávkování, provoz a měření systému, dávkování chemického roztoku, cirkulace v systému, neutralizace chemického roztoku, dávkování dezinfekčního přípravku, proplach. Chemické čištění je ukončeno po prohlídce stavu čištěného zařízení a úklidu pracoviště. Budou předány protokoly o zahájení a ukončení zakázky, případná fotodokumentace a vzorky rozpuštěných nánosů. Chemické čištění se provádí z výměníkové stanice nebo po stoupačkách. Naše firma vlastní vyjádření správce a provozovatele veřejné kanalizace k vypuštění odpadních vod z čištění systému. Po vyčištění jsou do systému dopraveny přípravky na ošetření a ochranu topného systému. 4/7

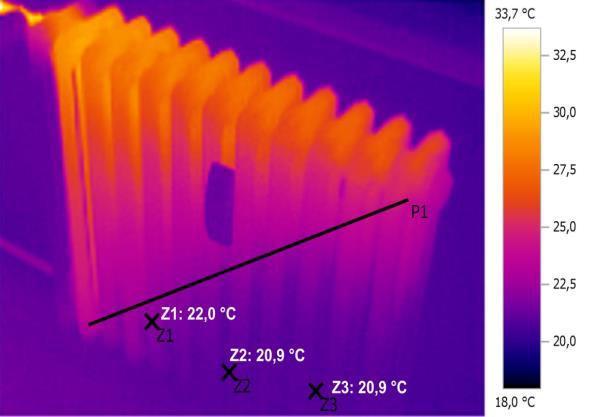

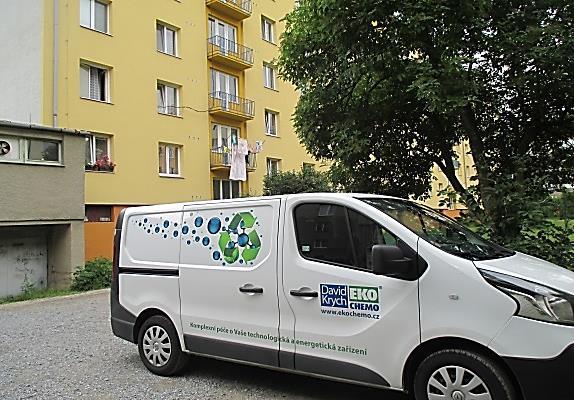

5 VI. Fotografie o provedení čištění topení: Objekt čištění: Připojení zařízení ke stoupacímu potrubí: Radiátor před čištěním: Radiátor po čištění: Vypuštění rozpuštěného nánosu z ÚT. 5/7

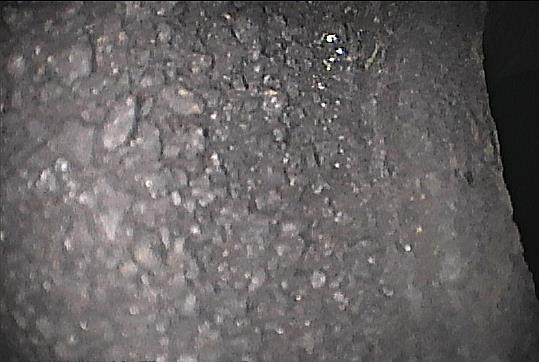

6 VII. Exkurze do litinového radiátoru: Zkoumaný radiátor: Kal odstraněný ze spodní části radiátoru: Spoj článku radiátoru před čištěním: po čištění: Stěna radiátoru před čištěním: po čištění: 6/7

7 VIII. Chemická látka: Přípravek na chemické čištění je KNOW HOW naší firmy, přípravek je laboratorně připraven na míru. Používaný přípravek na odstraňování kalů a usazenin u znečištěných topných systémů, rozpouští kaly a usazeniny a po vyčištění obnovuje správnou cirkulaci, čímž zvyšuje účinnost systému a optimalizuje spotřebu energie. Přípravek nemá žádný vliv na kovy, reaguje pouze na pevné nánosy a kaly v topném systému. IX. Posouzení vlivu chemického čištění: Jsme ve spolupráci s autorizovanou společností, kde zajišťujeme klientům pro konkrétní zakázku vyhotovení odborného posudku. Ten v sobě zahrnuje specifikaci dané problematiky včetně popisu metod a postupů, kterých bylo využito při vyhodnocování projektu z hlediska spolehlivosti, životnosti soustav a zejména energetických úspor. Ve většině případů dochází k zajímavé finanční úspoře, přičemž návratnost investic je kalkulována obvykle do 2-3, 5 let a je transparentně znázorněna společně s ročními úsporami nákladů ve výše zmiňované energetické studii. Pozn. Energetické audity jsou zpracovávány v souladu se zněním zákona č. 406/2000 Sb. ( 9) a vyhlášky č. 213/2001 Sb. X. Vyjádření k technologii čištění: ORGREZ BRNO divize tepelné techniky a chemie: Navržený technologický postup může být účinný pro čištění otopného systému znečištěného především karbonátovými inkrusty. Při použití uvedené technologie lze předpokládat nízké riziko poškození armatur čištěného zařízení. Ministerstvo zdravotnictví ČR: Používané chemikálie jsou z hygienického hlediska prakticky neškodné a proti navrženému systému čištění nemáme žádné námitky. Hlavní hygienik ČR: Závazný posudek o péči a zdraví lidu a ochraně zdravých životních podmínek. VHOS, a.s. provozovatel veřejné kanalizace: Povolení a vyjádření správce a provozovatele veřejné kanalizace k vypuštění odpadních vod z čištění topných soustav. XI. Pojištění podnikatelských rizik na území Evropa: Společnost EKO-CHEMO s.r.o., vlastní pojištění podnikatelských rizik a pojištění proti narušení životního prostředí. Celková pojistná částka ,- Kč. (Individuální rozšíření dle zakázky až na ,-Kč). V Praze dne : Nabídku schválil a vypracoval: David Krych Richard Geisler Patrik Weisser tel.: jednatel: technické odd.: technické odd.: info@ekochemo.cz Děkujeme Vám za poptávku. 7/7
