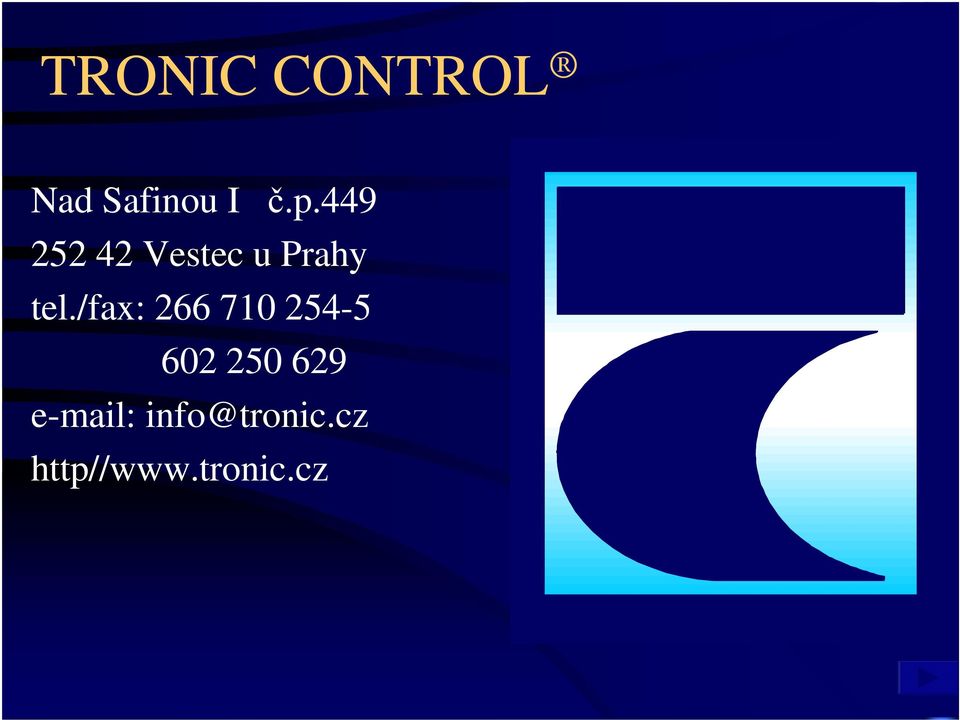

1 TRONIC CONTROL Nad Safinou I č.p Vestec u Prahy tel./fax: info@tronic.cz http//

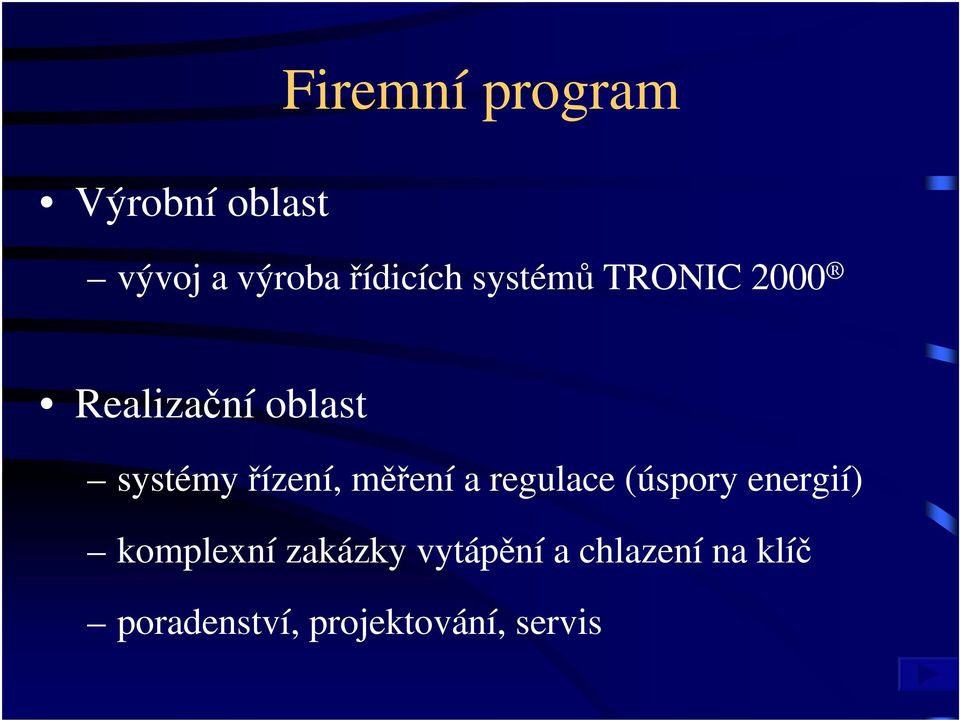

2 Firemní program Výrobní oblast vývoj a výroba řídicích systémů TRONIC 2000 Realizační oblast systémy řízení, měření a regulace (úspory energií) komplexní zakázky vytápění a chlazení na klíč poradenství, projektování, servis

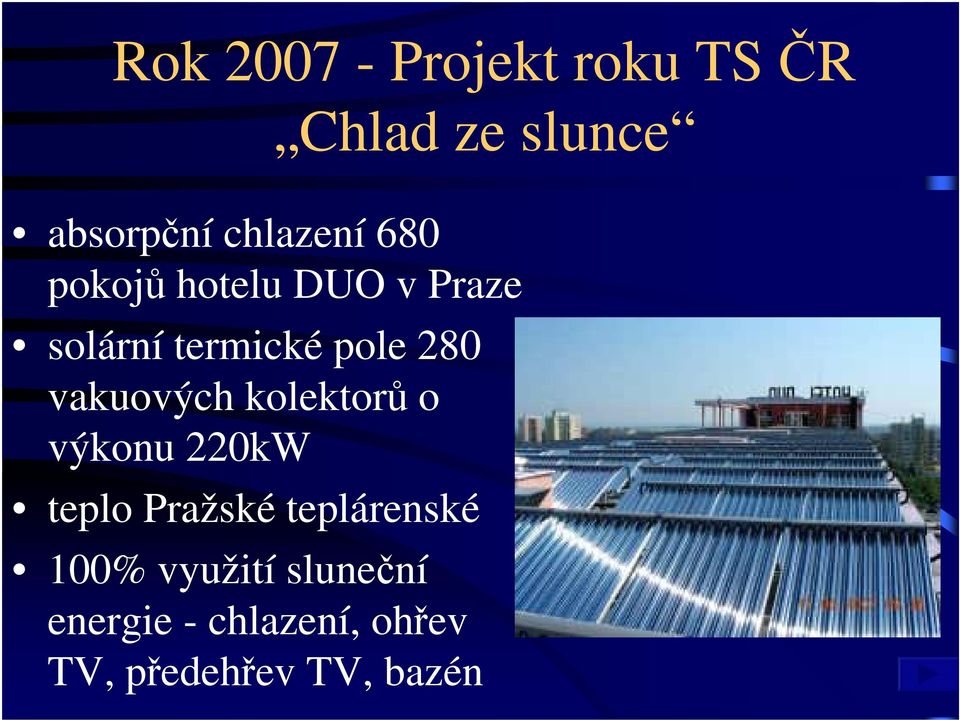

3 Rok Projekt roku TS ČR Chlad ze slunce absorpční chlazení 680 pokojů hotelu DUO v Praze solární termické pole 280 vakuových kolektorů o výkonu 220kW teplo Pražské teplárenské 100% využití sluneční energie - chlazení, ohřev TV, předehřev TV, bazén

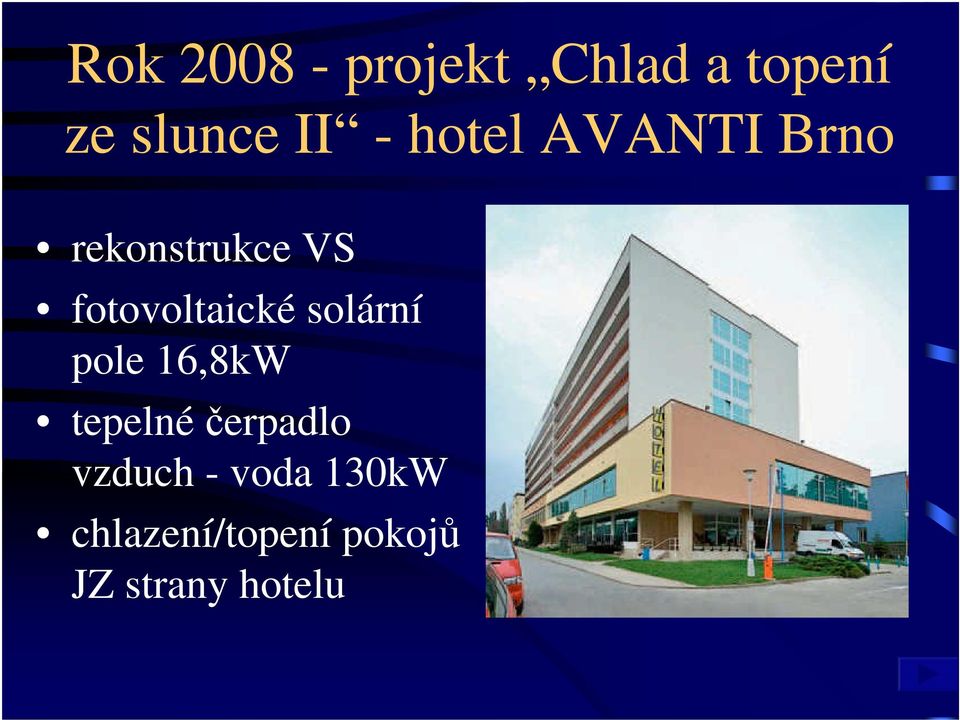

4 Rok projekt Chlad a topení ze slunce II - hotel AVANTI Brno rekonstrukce VS fotovoltaické solární pole 16,8kW tepelné čerpadlo vzduch - voda 130kW chlazení/topení pokojů JZ strany hotelu

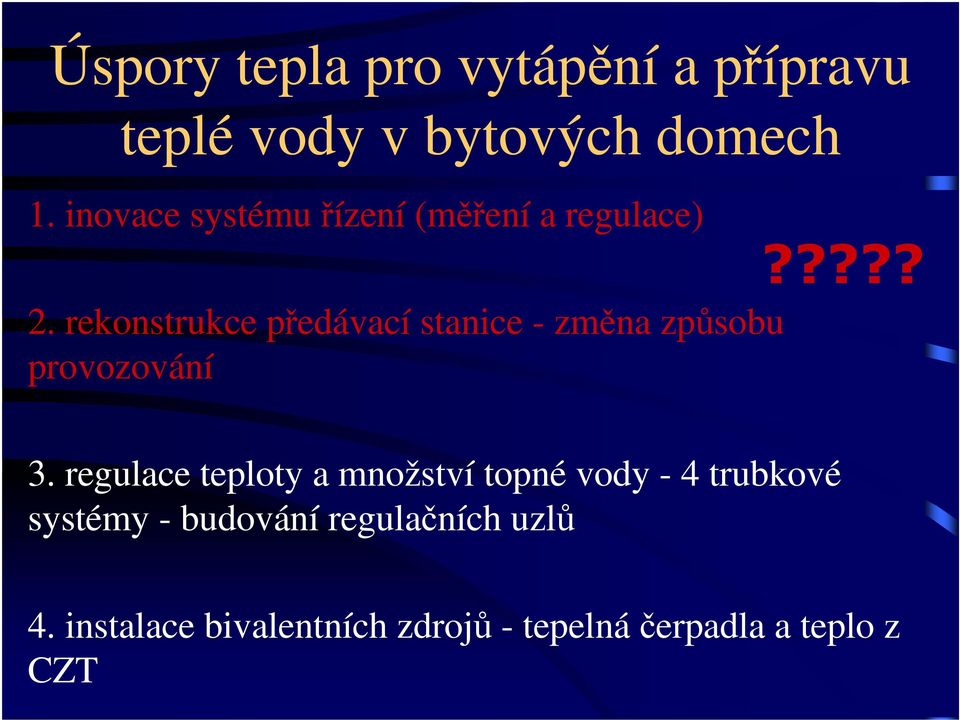

5 Úspory tepla pro vytápění a přípravu teplé vody v bytových domech 1. inovace systému řízení (měření a regulace) 2. rekonstrukce předávací stanice - změna způsobu provozování????? 3. regulace teploty a množství topné vody - 4 trubkové systémy - budování regulačních uzlů 4. instalace bivalentních zdrojů - tepelná čerpadla a teplo z CZT

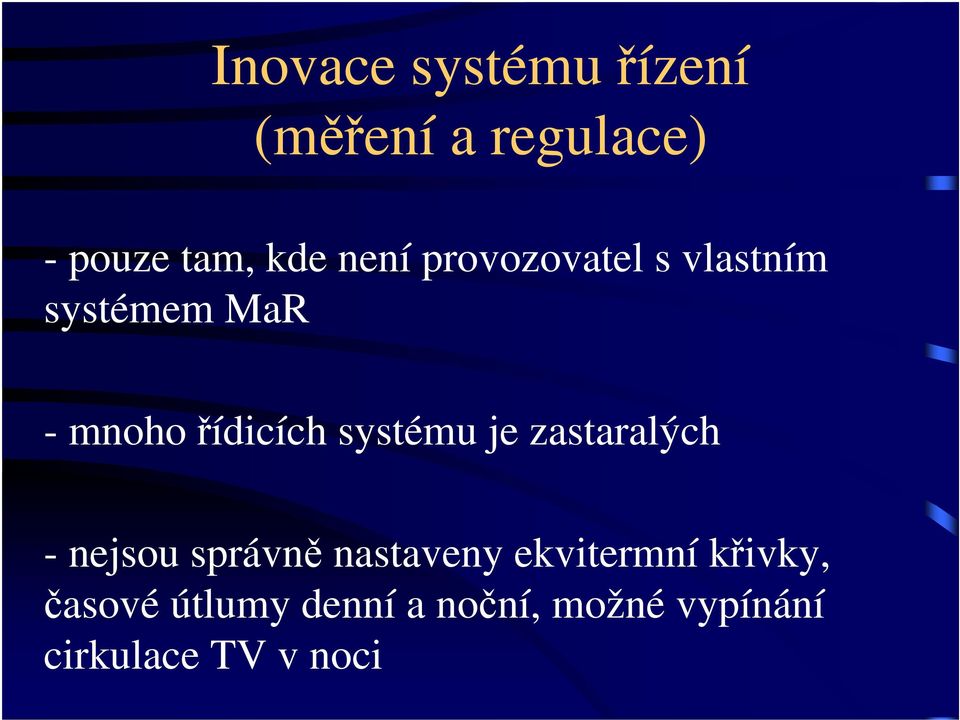

6 Inovace systému řízení (měření a regulace) - pouze tam, kde není provozovatel s vlastním systémem MaR - mnoho řídicích systému je zastaralých - nejsou správně nastaveny ekvitermní křivky, časové útlumy denní a noční, možné vypínání cirkulace TV v noci

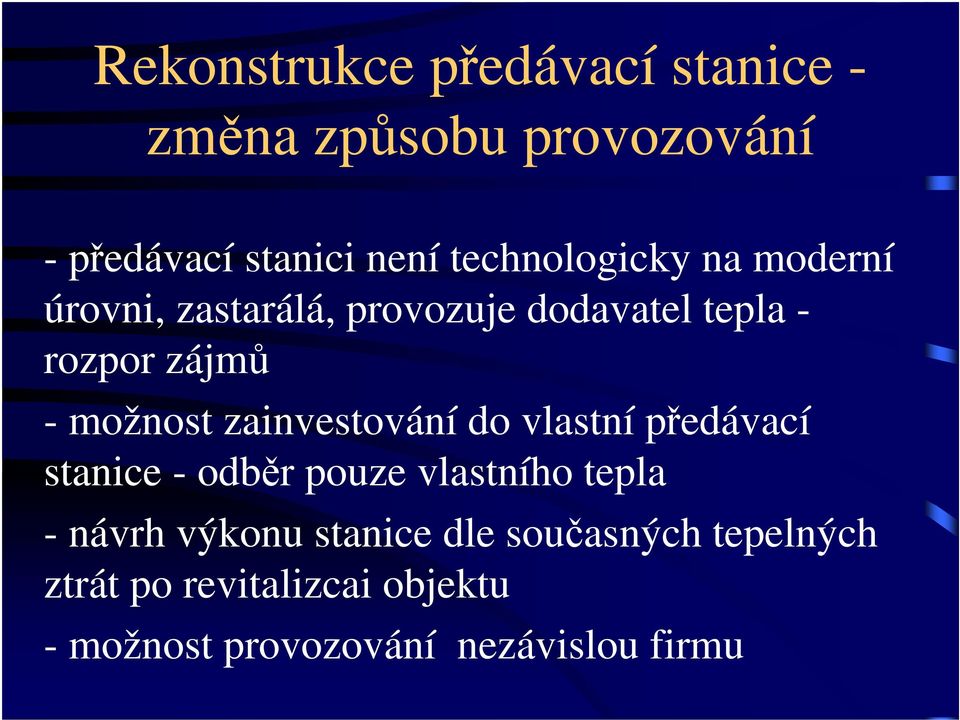

7 Rekonstrukce předávací stanice - změna způsobu provozování - předávací stanici není technologicky na moderní úrovni, zastarálá, provozuje dodavatel tepla - rozpor zájmů - možnost zainvestování do vlastní předávací stanice - odběr pouze vlastního tepla - návrh výkonu stanice dle současných tepelných ztrát po revitalizcai objektu - možnost provozování nezávislou firmu

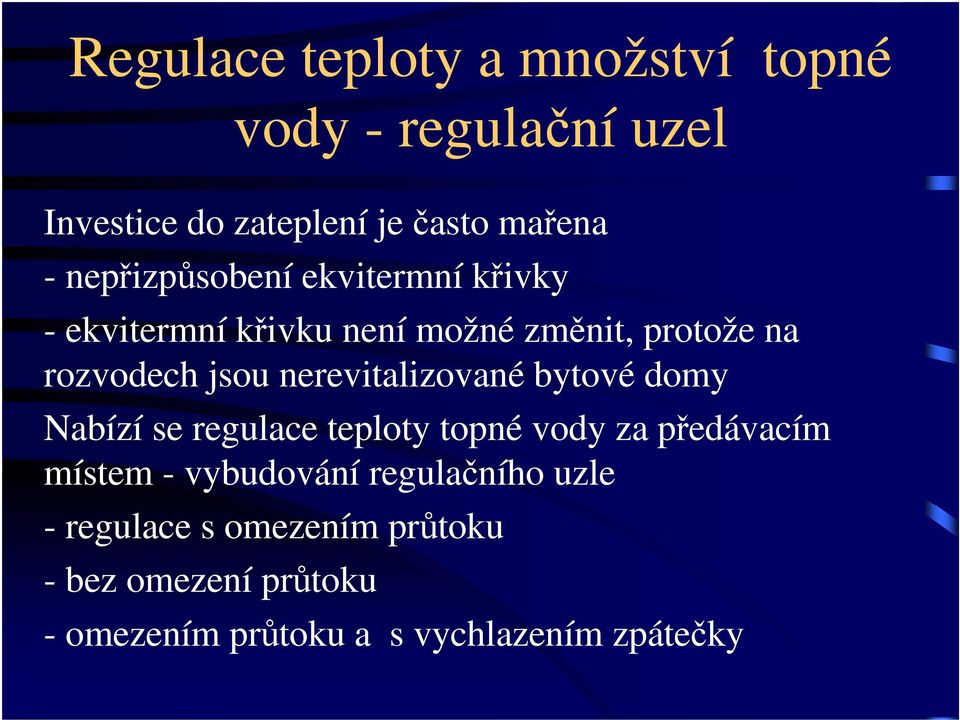

8 Regulace teploty a množství topné vody - regulační uzel Investice do zateplení je často mařena - nepřizpůsobení ekvitermní křivky - ekvitermní křivku není možné změnit, protože na rozvodech jsou nerevitalizované bytové domy Nabízí se regulace teploty topné vody za předávacím místem - vybudování regulačního uzle - regulace s omezením průtoku - bez omezení průtoku - omezením průtoku a s vychlazením zpátečky

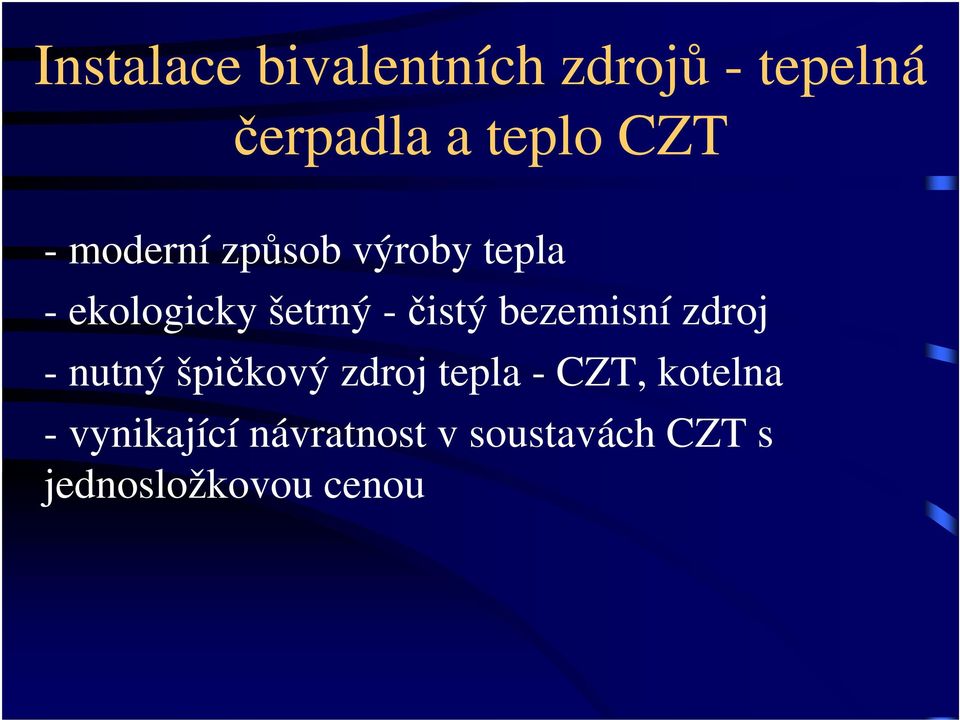

9 Instalace bivalentních zdrojů - tepelná čerpadla a teplo CZT - moderní způsob výroby tepla - ekologicky šetrný - čistý bezemisní zdroj - nutný špičkový zdroj tepla - CZT, kotelna - vynikající návratnost v soustavách CZT s jednosložkovou cenou

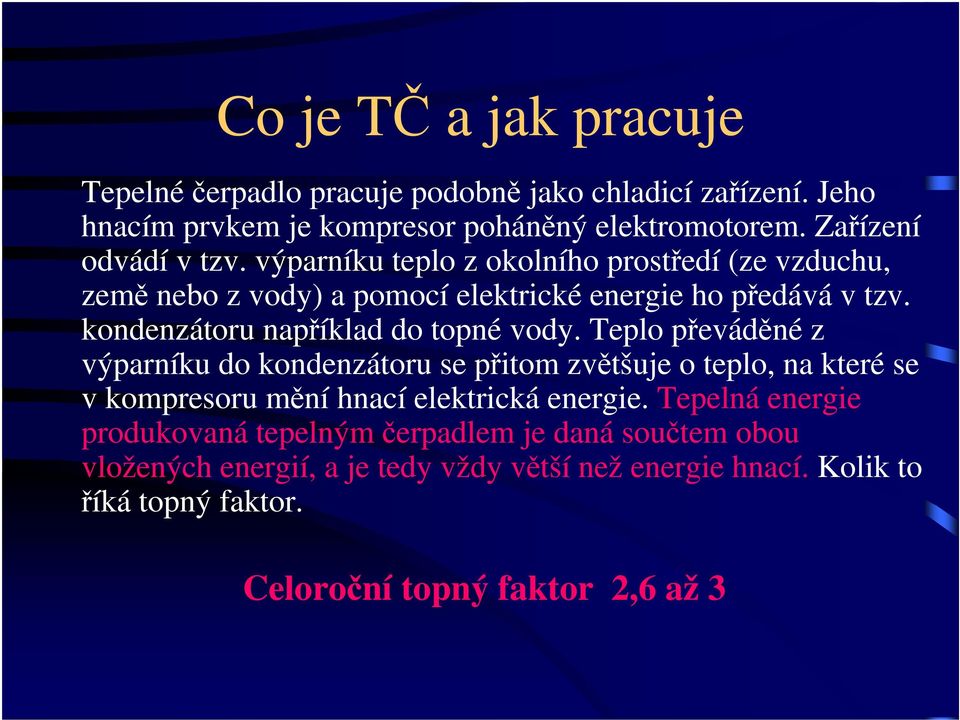

10 Co je TČ a jak pracuje Tepelné čerpadlo pracuje podobně jako chladicí zařízení. Jeho hnacím prvkem je kompresor poháněný elektromotorem. Zařízení odvádí v tzv. výparníku teplo z okolního prostředí (ze vzduchu, země nebo z vody) a pomocí elektrické energie ho předává v tzv. kondenzátoru například do topné vody. Teplo převáděné z výparníku do kondenzátoru se přitom zvětšuje o teplo, na které se v kompresoru mění hnací elektrická energie. Tepelná energie produkovaná tepelným čerpadlem je daná součtem obou vložených energií, a je tedy vždy větší než energie hnací. Kolik to říká topný faktor. Celoroční topný faktor 2,6 až 3

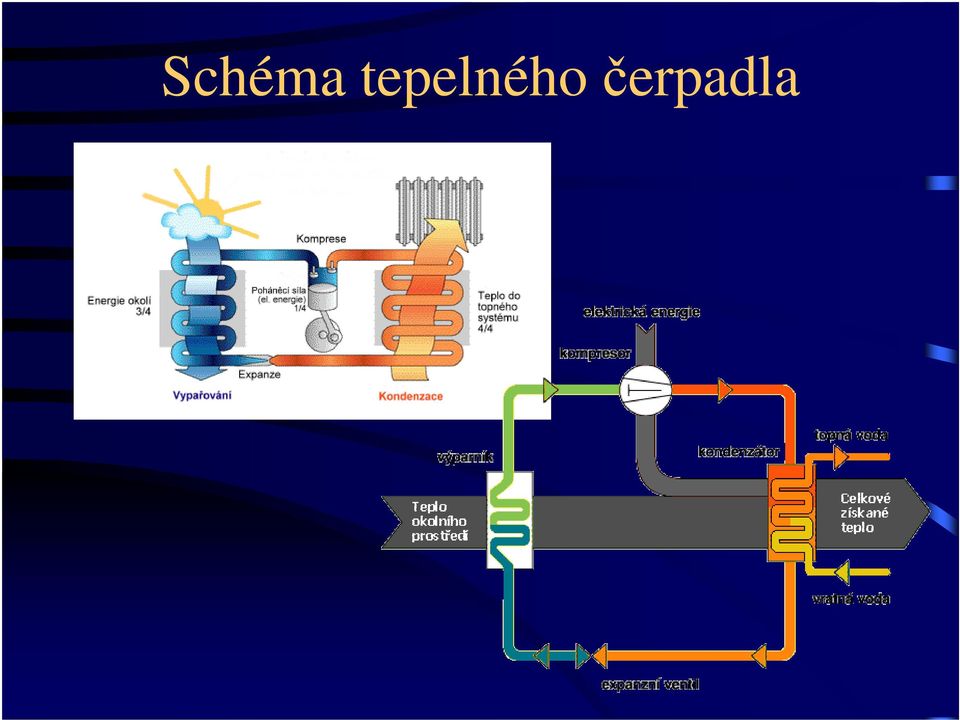

11 Schéma tepelného čerpadla

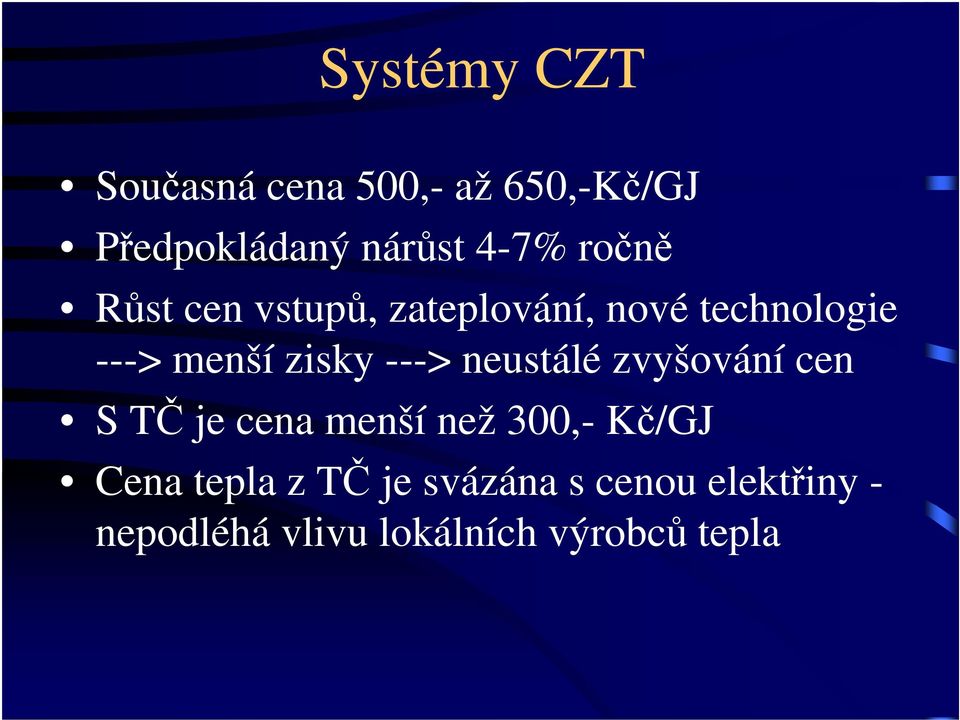

12 Systémy CZT Současná cena 500,- až 650,-Kč/GJ Předpokládaný nárůst 4-7% ročně Růst cen vstupů, zateplování, nové technologie ---> menší zisky ---> neustálé zvyšování cen S TČ je cena menší než 300,- Kč/GJ Cena tepla z TČ je svázána s cenou elektřiny - nepodléhá vlivu lokálních výrobců tepla

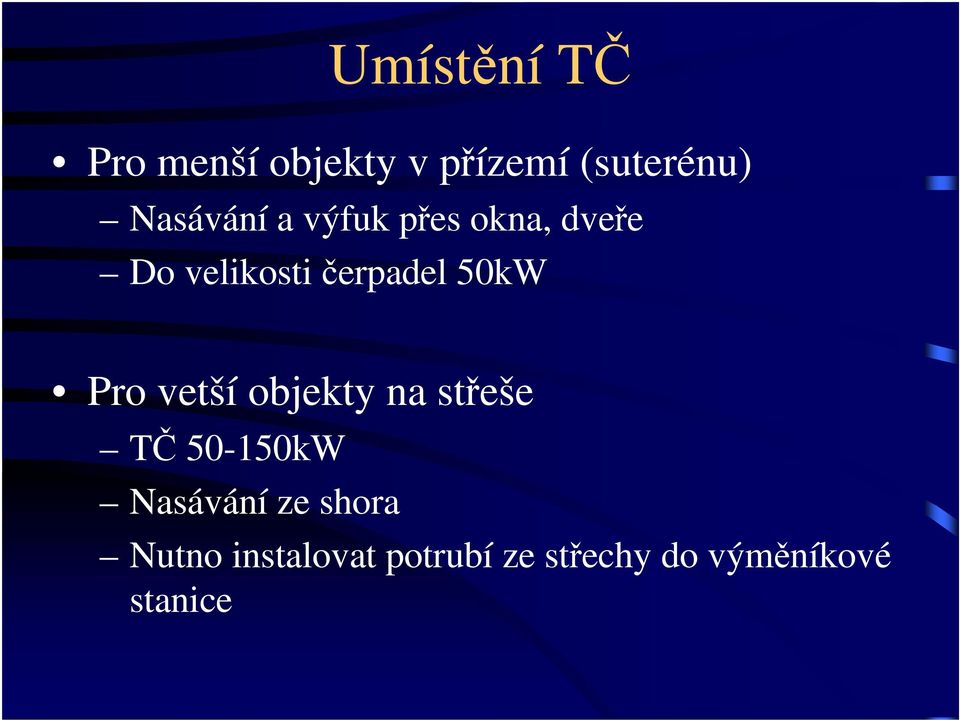

13 Umístění TČ Pro menší objekty v přízemí (suterénu) Nasávání a výfuk přes okna, dveře Do velikosti čerpadel 50kW Pro vetší objekty na střeše TČ kW Nasávání ze shora Nutno instalovat potrubí ze střechy do výměníkové stanice

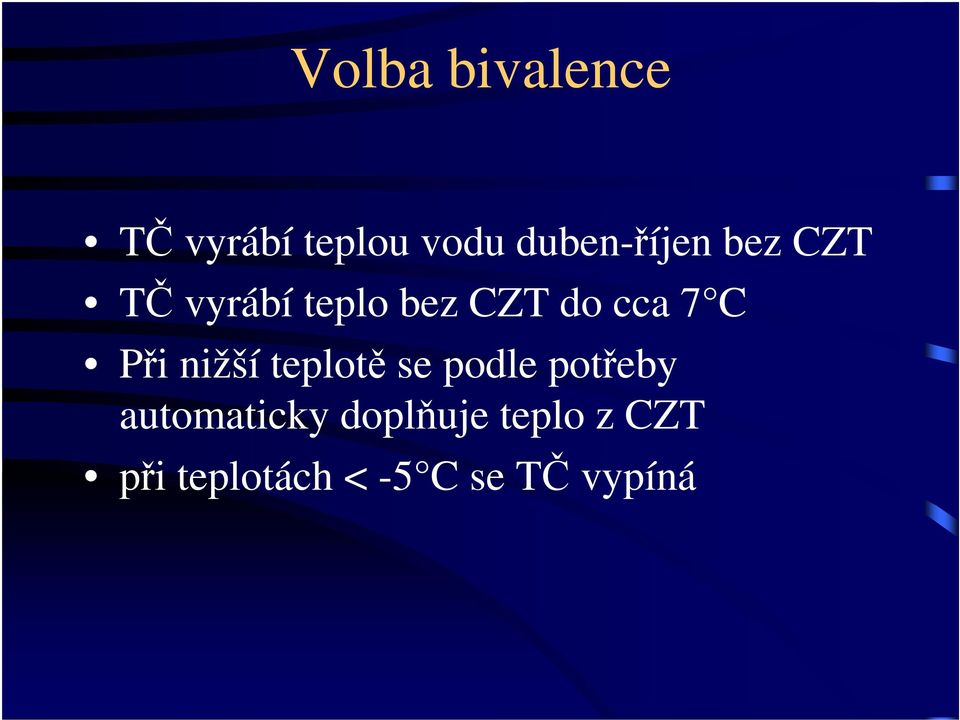

14 Volba bivalence TČ vyrábí teplou vodu duben-říjen bez CZT TČ vyrábí teplo bez CZT do cca 7 C Při nižší teplotě se podle potřeby automaticky doplňuje teplo z CZT při teplotách < -5 C se TČ vypíná

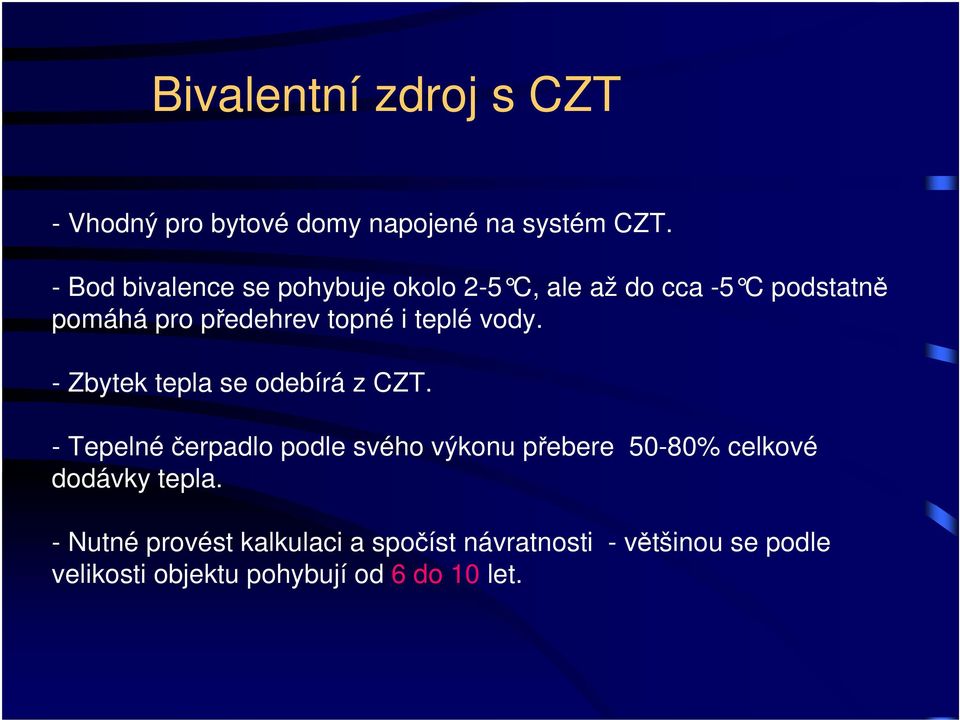

15 Bivalentní zdroj s CZT - Vhodný pro bytové domy napojené na systém CZT. - Bod bivalence se pohybuje okolo 2-5 C, ale až do cca -5 C podstatn ě pomáhá pro předehrev topné i teplé vody. - Zbytek tepla se odebírá z CZT. - Tepelné čerpadlo podle svého výkonu přebere 50-80% celkové dodávky tepla. - Nutné provést kalkulaci a spočíst návratnosti - většinou se podle velikosti objektu pohybují od 6 do 10 let.

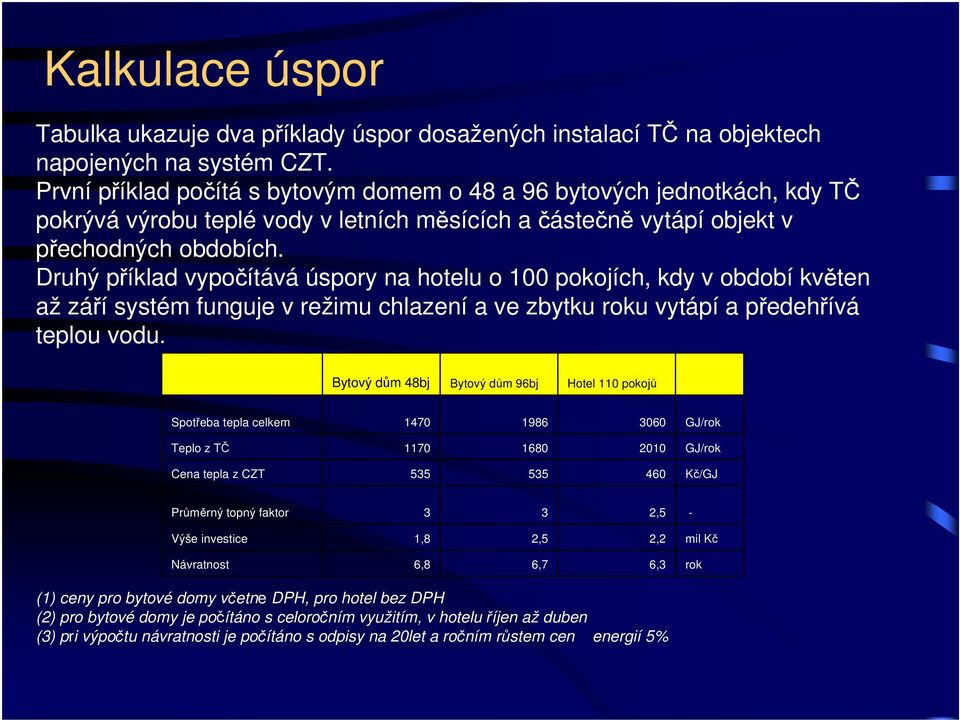

16 Kalkulace úspor Tabulka ukazuje dva příklady úspor dosažených instalací TČ na objektech napojených na systém CZT. První příklad počítá s bytovým domem o 48 a 96 bytových jednotkách, kdy TČ pokrývá výrobu teplé vody v letních měsících a částečně vytápí objekt v přechodných obdobích. Druhý příklad vypočítává úspory na hotelu o 100 pokojích, kdy v období květen až září systém funguje v režimu chlazení a ve zbytku roku vytápí a předehřívá teplou vodu. Bytový dům 48bj Bytový dům 96bj Hotel 110 pokojů Spotřeba tepla celkem GJ/rok Teplo z TČ GJ/rok Cena tepla z CZT Kč/GJ Průměrný topný faktor 3 3 2,5 - Výše investice 1,8 2,5 2,2 mil Kč Návratnost 6,8 6,7 6,3 rok (1) ceny pro bytové domy včetne DPH, pro hotel bez DPH (2) pro bytové domy je počítáno s celoročním využitím, v hotelu říjen až duben (3) pri výpočtu návratnosti je počítáno s odpisy na 20let a ročním růstem cen energií 5%

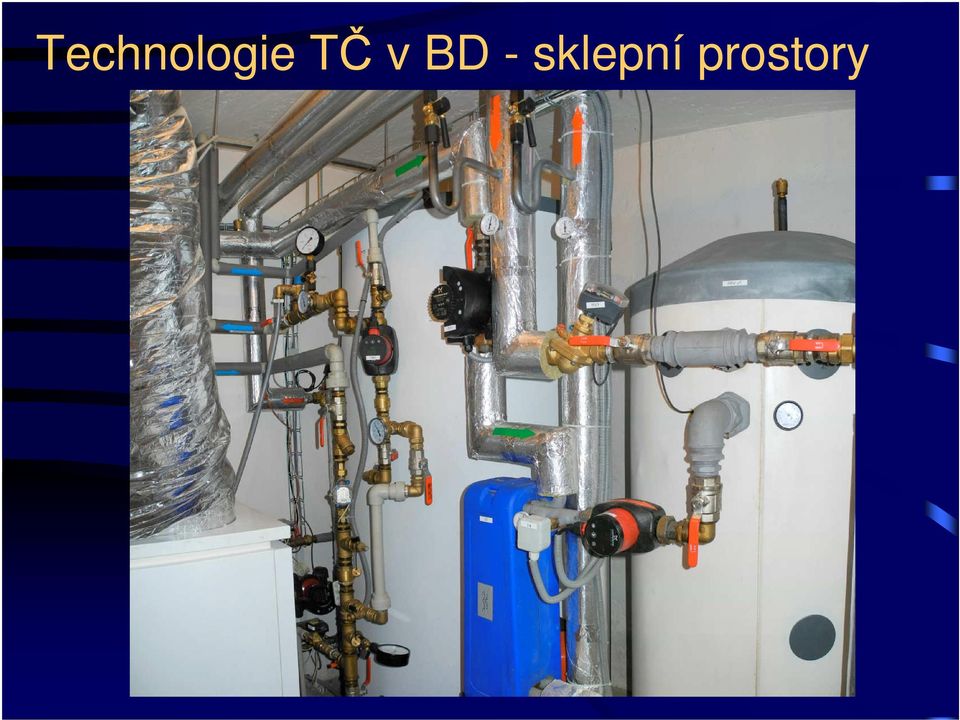

17 Technologie TČ v BD - sklepní prostory

18 Technologie TČ hotel - střecha
