1 Akce: Část: Místo: Investor: HIP: Obytný soubor Panorama Jílové u Prahy území JJ1 a JJ3 Vodohospodářská část a plynovod kat. území Jílové u Prahy FORMAN s.r.o., DLP Development s.r.o. Ing. Josef Stanko Vypracoval: Inženýrské a stavební práce s.r.o., U Kaštanu 4/1217, , - Ing. Jaroslav Frána, Filip Cernetic, Ing. Dana Brožová, Ing. Miloš Fiala Stupeň: Projektová dokumentace pro stavební povolení Datum: B. SOUHRNNÁ TECHNICKÁ ZPRÁVA

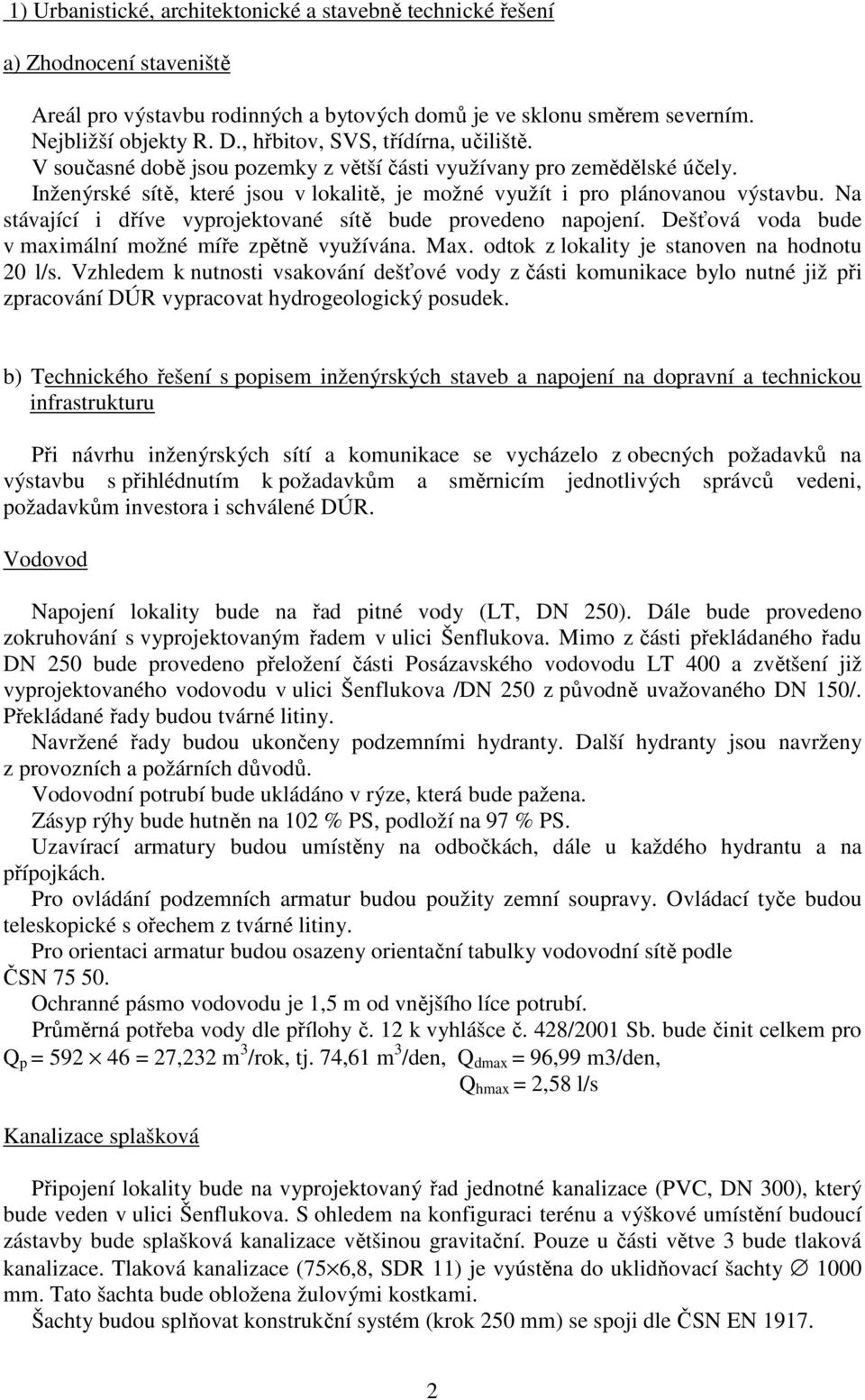

2 1) Urbanistické, architektonické a stavebně technické řešení a) Zhodnocení staveniště Areál pro výstavbu rodinných a bytových domů je ve sklonu směrem severním. Nejbližší objekty R. D., hřbitov, SVS, třídírna, učiliště. V současné době jsou pozemky z větší části využívany pro zemědělské účely. Inženýrské sítě, které jsou v lokalitě, je možné využít i pro plánovanou výstavbu. Na stávající i dříve vyprojektované sítě bude provedeno napojení. Dešťová voda bude v maximální možné míře zpětně využívána. Max. odtok z lokality je stanoven na hodnotu 20 l/s. Vzhledem k nutnosti vsakování dešťové vody z části komunikace bylo nutné již při zpracování DÚR vypracovat hydrogeologický posudek. b) Technického řešení s popisem inženýrských staveb a napojení na dopravní a technickou infrastrukturu Při návrhu inženýrských sítí a komunikace se vycházelo z obecných požadavků na výstavbu s přihlédnutím k požadavkům a směrnicím jednotlivých správců vedeni, požadavkům investora i schválené DÚR. Vodovod Napojení lokality bude na řad pitné vody (LT, DN 250). Dále bude provedeno zokruhování s vyprojektovaným řadem v ulici Šenflukova. Mimo z části překládaného řadu DN 250 bude provedeno přeložení části Posázavského vodovodu LT 400 a zvětšení již vyprojektovaného vodovodu v ulici Šenflukova /DN 250 z původně uvažovaného DN 150/. Překládané řady budou tvárné litiny. Navržené řady budou ukončeny podzemními hydranty. Další hydranty jsou navrženy z provozních a požárních důvodů. Vodovodní potrubí bude ukládáno v rýze, která bude pažena. Zásyp rýhy bude hutněn na 102 % PS, podloží na 97 % PS. Uzavírací armatury budou umístěny na odbočkách, dále u každého hydrantu a na přípojkách. Pro ovládání podzemních armatur budou použity zemní soupravy. Ovládací tyče budou teleskopické s ořechem z tvárné litiny. Pro orientaci armatur budou osazeny orientační tabulky vodovodní sítě podle ČSN Ochranné pásmo vodovodu je 1,5 m od vnějšího líce potrubí. Průměrná potřeba vody dle přílohy č. 12 k vyhlášce č. 428/2001 Sb. bude činit celkem pro Q p = = 27,232 m 3 /rok, tj. 74,61 m 3 /den, Q dmax = 96,99 m3/den, Q hmax = 2,58 l/s Kanalizace splašková Připojení lokality bude na vyprojektovaný řad jednotné kanalizace (PVC, DN 300), který bude veden v ulici Šenflukova. S ohledem na konfiguraci terénu a výškové umístění budoucí zástavby bude splašková kanalizace většinou gravitační. Pouze u části větve 3 bude tlaková kanalizace. Tlaková kanalizace (75 6,8, SDR 11) je vyústěna do uklidňovací šachty 1000 mm. Tato šachta bude obložena žulovými kostkami. Šachty budou splňovat konstrukční systém (krok 250 mm) se spoji dle ČSN EN

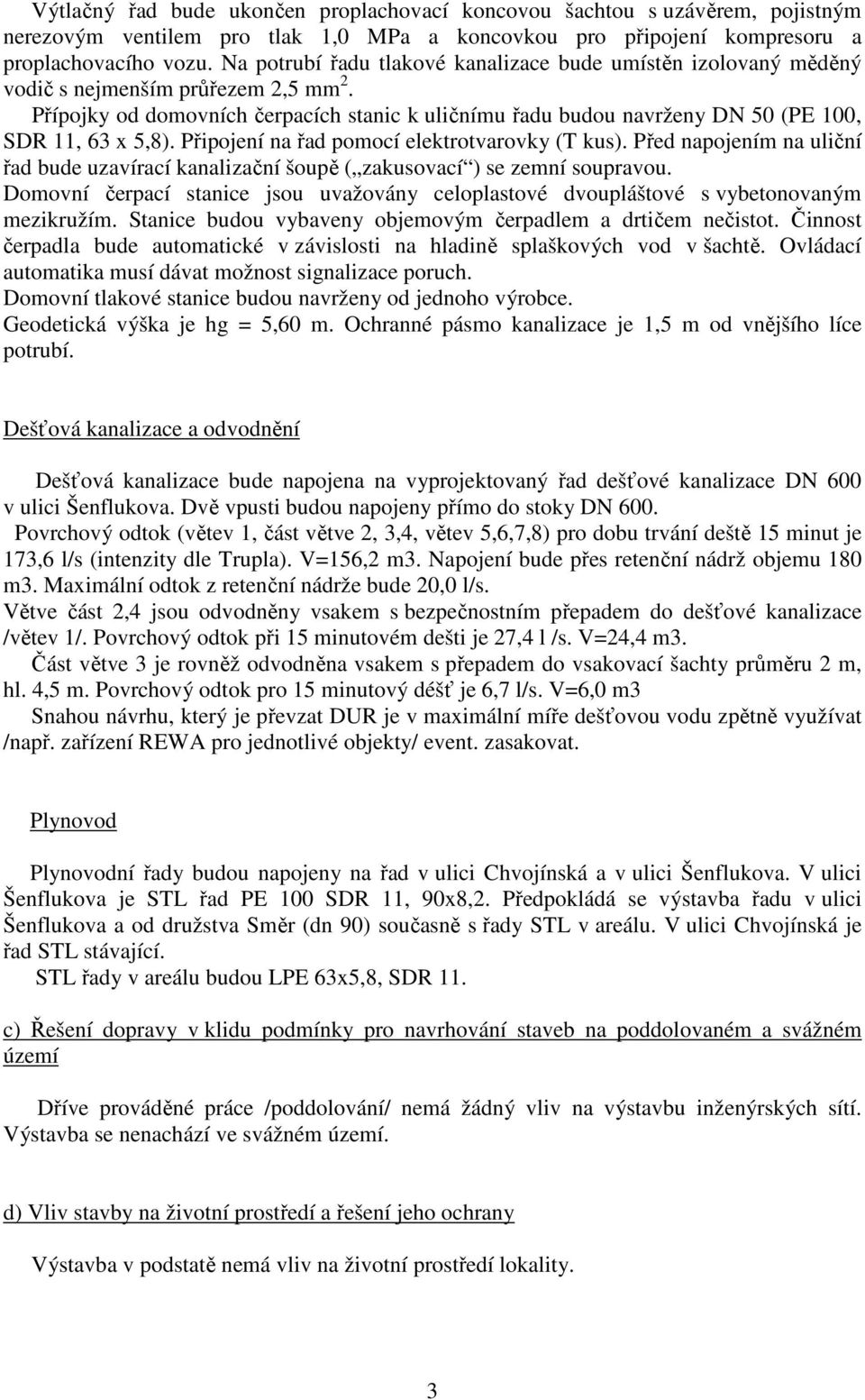

3 Výtlačný řad bude ukončen proplachovací koncovou šachtou s uzávěrem, pojistným nerezovým ventilem pro tlak 1,0 MPa a koncovkou pro připojení kompresoru a proplachovacího vozu. Na potrubí řadu tlakové kanalizace bude umístěn izolovaný měděný vodič s nejmenším průřezem 2,5 mm 2. Přípojky od domovních čerpacích stanic k uličnímu řadu budou navrženy DN 50 (PE 100, SDR 11, 63 x 5,8). Připojení na řad pomocí elektrotvarovky (T kus). Před napojením na uliční řad bude uzavírací kanalizační šoupě ( zakusovací ) se zemní soupravou. Domovní čerpací stanice jsou uvažovány celoplastové dvoupláštové s vybetonovaným mezikružím. Stanice budou vybaveny objemovým čerpadlem a drtičem nečistot. Činnost čerpadla bude automatické v závislosti na hladině splaškových vod v šachtě. Ovládací automatika musí dávat možnost signalizace poruch. Domovní tlakové stanice budou navrženy od jednoho výrobce. Geodetická výška je hg = 5,60 m. Ochranné pásmo kanalizace je 1,5 m od vnějšího líce potrubí. Dešťová kanalizace a odvodnění Dešťová kanalizace bude napojena na vyprojektovaný řad dešťové kanalizace DN 600 v ulici Šenflukova. Dvě vpusti budou napojeny přímo do stoky DN 600. Povrchový odtok (větev 1, část větve 2, 3,4, větev 5,6,7,8) pro dobu trvání deště 15 minut je 173,6 l/s (intenzity dle Trupla). V=156,2 m3. Napojení bude přes retenční nádrž objemu 180 m3. Maximální odtok z retenční nádrže bude 20,0 l/s. Větve část 2,4 jsou odvodněny vsakem s bezpečnostním přepadem do dešťové kanalizace /větev 1/. Povrchový odtok při 15 minutovém dešti je 27,4 l /s. V=24,4 m3. Část větve 3 je rovněž odvodněna vsakem s přepadem do vsakovací šachty průměru 2 m, hl. 4,5 m. Povrchový odtok pro 15 minutový déšť je 6,7 l/s. V=6,0 m3 Snahou návrhu, který je převzat DUR je v maximální míře dešťovou vodu zpětně využívat /např. zařízení REWA pro jednotlivé objekty/ event. zasakovat. Plynovod Plynovodní řady budou napojeny na řad v ulici Chvojínská a v ulici Šenflukova. V ulici Šenflukova je STL řad PE 100 SDR 11, 90x8,2. Předpokládá se výstavba řadu v ulici Šenflukova a od družstva Směr (dn 90) současně s řady STL v areálu. V ulici Chvojínská je řad STL stávající. STL řady v areálu budou LPE 63x5,8, SDR 11. c) Řešení dopravy v klidu podmínky pro navrhování staveb na poddolovaném a svážném území Dříve prováděné práce /poddolování/ nemá žádný vliv na výstavbu inženýrských sítí. Výstavba se nenachází ve svážném území. d) Vliv stavby na životní prostředí a řešení jeho ochrany Výstavba v podstatě nemá vliv na životní prostředí lokality. 3

4 Je nutné dbát na ochranu dřevin v blízkosti stavby (DIN čl. 3.2.) a dodržet podmínky ukládání sítí ve vztahu k zeleni na území. Veškeré údaje týkající se sadových úprav, zeleně viz PD Lucida s.r.o. Stavební činnost při realizaci akce bude probíhat v denní době od 7 21 hod. a jednotlivé stavební stroje budou využity v časovém limitu a počtu. Po dobu čekání budou vypínány motory. V této době nesmí být překročen hygienický limit hluku tj. 65 db. Při realizaci bude dbáno zejména na minimalizaci produkce prachu, používání vozidel a mechanismů splňující příslušné emisní limity pro mobilní zdroje, před výjezdem vozidel ze staveniště bude odstraňováno bláto z podběhů a pneumatik. Z hlediska odpadového hospodářství bude nakládáno s odpady vzniklými stavební činností ve smyslu zákona o odpadech a jeho prováděcími předpisy. Opatření výše uvedené budou součástí smlouvy s dodavatelem stavby. Množství a druhy odpadů vznikající při stavební činnosti V rámci výstavby řadu a komunikace vzniknou následující odpady: Katalog č. odpadu dle vyhl. MŽP č. 381/2001 Sb. Specifikace odpadu Kategorie Množství (t nebo m 3 ) Zemina viz. níže Vrstva asfaltového betonu Způsob naložení s odpadem 0 13 Recyklace Poznámka Zemina z výkopu Vzhledem k tomu, že se jedná o skupinu S inertní odpad Zemina vytěžená kategorie 0 je možné jí skladovat event. využít pro jakékoliv terénní úpravy a rekultivace nebo deponii na jednodruhové skládce dle možnosti dodavatele stavby. Z celkového množství vytěžené zeminy se uvažuje 80 % pro zpětné využití. Přebytečnou (nevhodnou) zeminu je možné vyvézt na skládku (zásypy po výkopech, vyrovnání terénních nerovností, atd.). Vše závisí na geologickém složení vytěžené zeminy. Odvážená zemina bude převážně využita dle potřeb dodavatelské firmy. V případě, že bude zemina využita pro terénní úpravy nebo rekultivaci lidskou činností postižených pozemků musí splňovat především následující podmínky: - vodní výluh ukládaných odpadů nesmí v žádném z ukazatelů překročit limitní hodnoty výluhové třídy číslo 1 uvedené v tabulce č k vyhlášce 383/2001 Sb. - obsah organických škodlivin v sušině odpadů nesmějí překročit limitní hodnoty organických škodlivin v sušině uvedené v tabulce č přílohy č. 9. Skrývka kulturní vrstvy se předpokládá na ploše 336 m2 v tl. 0,3m. Asfaltový beton části komunikace bude recyklován a následně využit. Nebezpečné odpady nebudou produkovány. Při nakládání s odpady ze stavební činnosti bude postupováno dle Metodického pokynu odboru odpadů č. 9 k nakládání s odpady ze stavební výroby a s odpady z rekonstrukcí a odstraňování staveb. Pro potřeby pracovníků stavby bude instalována mimo mobilní buňku a WC také 1 popelnice, která bude pravidelně vyvážena. Zařízení staveniště bude na pozemku parc.č. 4241/7. 4

5 e) Řešení bezbariérového užívání ploch a komunikací V areálu na příjezdu ke staveništi především v místě napojení /tj. ulice Šenflukova Chvojínská/ na stávající vodovod, kanalizaci a plynovod event.. silno a slaboproud budou provedeny následující úpravy k zabezpečení pohybu osob se sníženou schopností pohybu a orientace, v souladu s vyhl. 369/2009: 1) Přechody, místa pro umožnění přechodu musí být bezbariérové s nájezdy šikmou rampou ve sklonu max. 8,33 %. Obrubník v nájezdu musí mít hranu 20 mm nad vozovkou, okraj nájezdu musí být vyznačen výrazně jinou strukturou, šířka min. 1,5 m. 2) Signální pás přechodu se provádí v šířce min. 800 mm z dlažby s reliéfním povrchem přes celý chodník. 3) Po dobu výstavby inž. sítí musí mít překážky ve výšce 1,1 m pevnou opticky kontrastní a hmatovou ochranu. Pro nevidomé musí mít nejméně v obrysu překážky nad terénem podstavec o výšce min. 0,1 m nebo zarážku pro slepeckou hůl. Tyto obecné zásady platí pro veškerou výstavbu. f) Průzkumy a měření, vyhodnocení a začlenění do projektové dokumentace Viz. část A. Průvodní zpráva dále bylo použito: Zaměření stávajícího stavu JTSK, BpV Požadavky správců jednotlivých sítí g) Údaje o podkladech pro vytyčení stavby geodetický, polohový a výškový systém Souřadnicový systém: Výškový systém: JTSK BpV h) Členění vodohospodářské části a plynovodu na jednotlivé stavební a inženýrské objekty F.1. Vodovod F.2. Splašková kanalizace F.3. Dešťová kanalizace a odvodnění F.4. Plynovod i) Vliv stavby na okolní pozemky, ochrana okolí stavby před negativními účinky provádění stavby Výstavba v podstatě nebude mít vliv na okolní zástavbu. Po dobu výstavby dojde ke zhoršení životního prostředí. Snahou při výstavbě musí být v max. možné míře dodržovat zásady organizace výstavby, dodržovat pracovní dobu, nepřekračovat hodnoty hluku, při čekání vypínat motory mechanizmů atd. 5

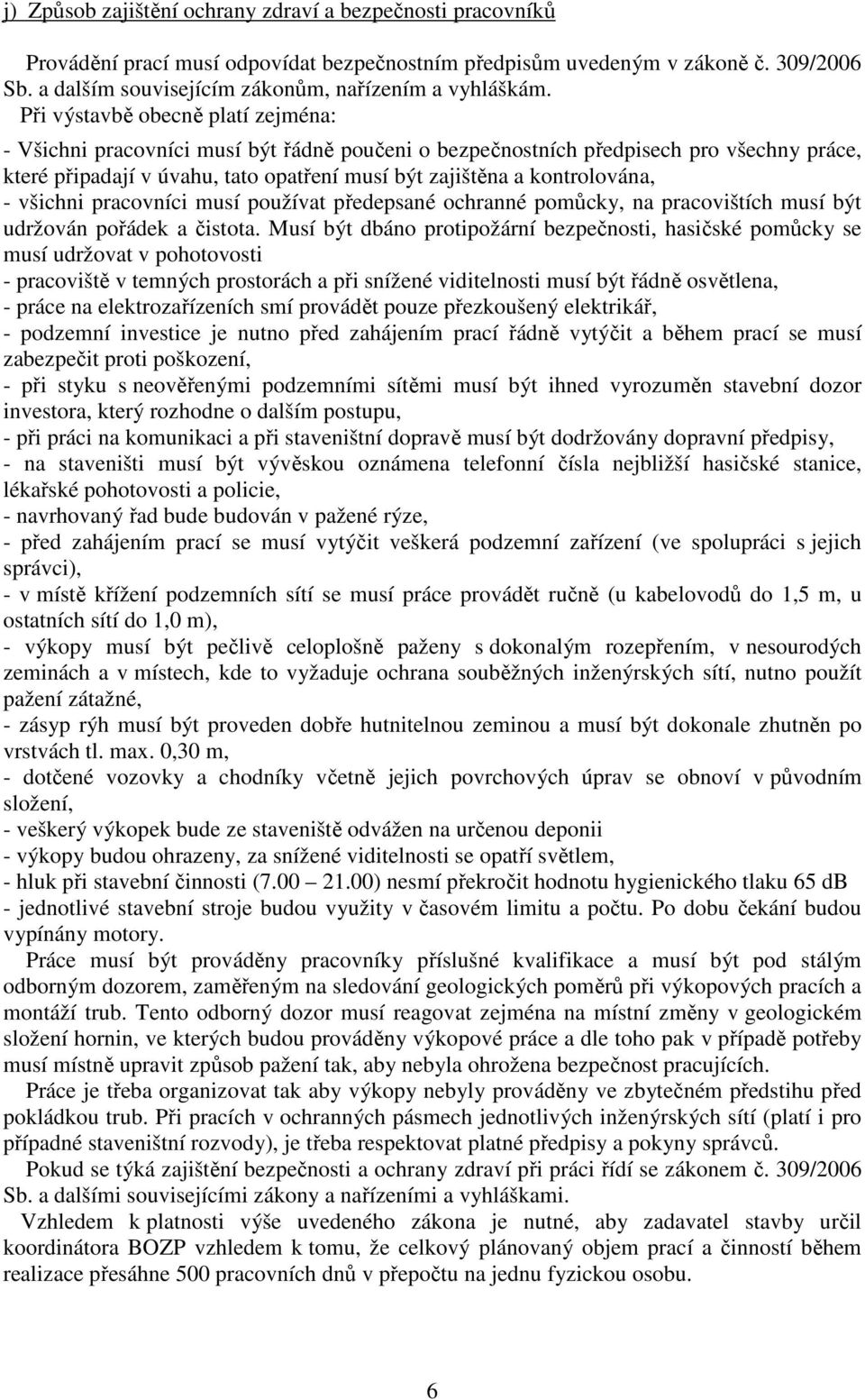

6 j) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Provádění prací musí odpovídat bezpečnostním předpisům uvedeným v zákoně č. 309/2006 Sb. a dalším souvisejícím zákonům, nařízením a vyhláškám. Při výstavbě obecně platí zejména: - Všichni pracovníci musí být řádně poučeni o bezpečnostních předpisech pro všechny práce, které připadají v úvahu, tato opatření musí být zajištěna a kontrolována, - všichni pracovníci musí používat předepsané ochranné pomůcky, na pracovištích musí být udržován pořádek a čistota. Musí být dbáno protipožární bezpečnosti, hasičské pomůcky se musí udržovat v pohotovosti - pracoviště v temných prostorách a při snížené viditelnosti musí být řádně osvětlena, - práce na elektrozařízeních smí provádět pouze přezkoušený elektrikář, - podzemní investice je nutno před zahájením prací řádně vytýčit a během prací se musí zabezpečit proti poškození, - při styku s neověřenými podzemními sítěmi musí být ihned vyrozuměn stavební dozor investora, který rozhodne o dalším postupu, - při práci na komunikaci a při staveništní dopravě musí být dodržovány dopravní předpisy, - na staveništi musí být vývěskou oznámena telefonní čísla nejbližší hasičské stanice, lékařské pohotovosti a policie, - navrhovaný řad bude budován v pažené rýze, - před zahájením prací se musí vytýčit veškerá podzemní zařízení (ve spolupráci s jejich správci), - v místě křížení podzemních sítí se musí práce provádět ručně (u kabelovodů do 1,5 m, u ostatních sítí do 1,0 m), - výkopy musí být pečlivě celoplošně paženy s dokonalým rozepřením, v nesourodých zeminách a v místech, kde to vyžaduje ochrana souběžných inženýrských sítí, nutno použít pažení zátažné, - zásyp rýh musí být proveden dobře hutnitelnou zeminou a musí být dokonale zhutněn po vrstvách tl. max. 0,30 m, - dotčené vozovky a chodníky včetně jejich povrchových úprav se obnoví v původním složení, - veškerý výkopek bude ze staveniště odvážen na určenou deponii - výkopy budou ohrazeny, za snížené viditelnosti se opatří světlem, - hluk při stavební činnosti ( ) nesmí překročit hodnotu hygienického tlaku 65 db - jednotlivé stavební stroje budou využity v časovém limitu a počtu. Po dobu čekání budou vypínány motory. Práce musí být prováděny pracovníky příslušné kvalifikace a musí být pod stálým odborným dozorem, zaměřeným na sledování geologických poměrů při výkopových pracích a montáží trub. Tento odborný dozor musí reagovat zejména na místní změny v geologickém složení hornin, ve kterých budou prováděny výkopové práce a dle toho pak v případě potřeby musí místně upravit způsob pažení tak, aby nebyla ohrožena bezpečnost pracujících. Práce je třeba organizovat tak aby výkopy nebyly prováděny ve zbytečném předstihu před pokládkou trub. Při pracích v ochranných pásmech jednotlivých inženýrských sítí (platí i pro případné staveništní rozvody), je třeba respektovat platné předpisy a pokyny správců. Pokud se týká zajištění bezpečnosti a ochrany zdraví při práci řídí se zákonem č. 309/2006 Sb. a dalšími souvisejícími zákony a nařízeními a vyhláškami. Vzhledem k platnosti výše uvedeného zákona je nutné, aby zadavatel stavby určil koordinátora BOZP vzhledem k tomu, že celkový plánovaný objem prací a činností během realizace přesáhne 500 pracovních dnů v přepočtu na jednu fyzickou osobu. 6

7 2) Mechanická odolnost a stabilita Pro řady bude použito potrubí vodovod tvárná litina dle ČSN EN 545. Tlaková třída min. PN 10, vnější ochranná vrstva speciální PE tloušťky 2,2 mm se speciální ochrannou hrdel a přírub. Pro zachycení tahových sil v potrubí jsou navrženy zámkové spoje. Toto potrubí je určeno pro překládané potrubí. Řady v areálu jsou navrženy PE 100, 110x6,6, SDR 17. Vodovodní přípojky vysokohustotní lineární polyetylén PE-HD s ochranou vrstvou nebo PE-X v pevnostní třídě 100, SDR17. Kanalizační potrubí tlakové je navrženo z PE HD 100 vysokohustotní polyetylén, SN 12, min. 1,0 MPa. Kanalizační potrubí gravitační hladké PVC min. SN 10. 3) Požární bezpečnost V lokalitě RD je plánováno s realizací 11 hydrantů /H1-H11/. Hydranty H1,H2,H4,H5,H6,H9,H11 jsou nadzemní, hydranty H3,H7,H8, H10 jsou podzemní. Nejvzdálenější místo objektů od hydrantů na potrubí DN 100 bude 150 m. Další hydranty jsou v ulici Šenflukova. Nejmenší statický přetlak musí u hydrantu být 0,2 MPa. Návrh splňuje ČSN Pokud se týká komunikace příjezd po pozemní komunikaci je min. šířky 3,5 m po 50 m je navržena výhybna pro nákladní vozidlo. Poloměr obrub je minimálně R = 6,0 m. Únosnost vozovky vyhovuje zatížení pro požární vozidla. Hlavní zásady viz textová část Komunikace. 4) Hygiena a ochrana zdraví a životního prostředí a ochranu proti hluku Budou používány výrobky s atestem pro styk s pitnou vodou (vodovod). Budou dodrženy ochranná pásma tj. především vzdálenost vodovodu od splaškové kanalizace. Současně musí být dodržena ČSN Hluk při stavební činnosti ( ) nesmí překročit hodnotu 65 db Jednotlivé stavební stroje budou využity v časovém limitu a počtu. Po dobu čekání budou vypínány motory. Viz bod d) a j). 5) Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Pokud se týká orientace a pohyb lidí zdravotně postižených řídí se mimo zákona č. 183/2006 Sb. také vyhláškou č. 398/2009Sb. Toto se týká i provádění stavby, viz. část Zásady organizace výstavby a v části e) Souhrnné zprávy. 6) Základní údaje o provozu Řešení území se nachází v lokalitě JJ 1 a JJ 2. Lokalita je zastavěna rodinnými a bytovými domy. Vzhledem k malému počtu a tvaru pozemku v této lokalitě je parcelace pozemku poměrně jednoduchá a je převzata ze zastavovací studie a DUR. 7

8 Komunikace zpřístupňující obytné objekty uvnitř areálu. Regulační prvky a limity využití území budou dodrženy (viz. výše zpracování zastavovací studie). 7) Údaje o ochranných pásmech a hranicích chráněných území Jsou specifikovány v ČSN a dále jsou respektovány veškeré požadavky dané zákonem č. 458/2008 Sb. týkající se ochranných pásem. 8) Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Viz bod 1e) 9) Ochrana obyvatelstva Řešené stavby nejsou zařazeny do systému ochrany obyvatelstva z hlediska CO. 10) Odvodnění území Územně technické podmínky byly stanoveny územním plánem. Odvodnění pozemku, kde je komunikace se uvažuje z části do vsaku. Část komunikačního prostoru je odvodněna do dešťové kanalizace a následně do Svatováclavského potoka. Podmínka odvodnění je retence dešťových vod. U odvodnění soukromých pozemků je mimo vsak doporučována také recirkulace dešťové vody a její využití jako užitková voda (zálivka, praní, úklid, WC apod.). Je možné využít zařízení REWA výrobce Asio Brno. 11) Zásobování vodou,energiemi,řešení dopravy Viz bod 1b) 12) Povrchové úpravy okolí stavby, včetně vegetačních úprav Realizace inženýrských sítí a komunikace bude umožněna výstavba rodinných domů. Snahou při výstavbě bude vyrovnaná bilance zemních prací. Ornice bude před zahájením výstavby sejmuta a bude deponována v areálu (viz. PD Lucida s.r.o.). Dále bude využita při konečných terénních úpravách. 8
