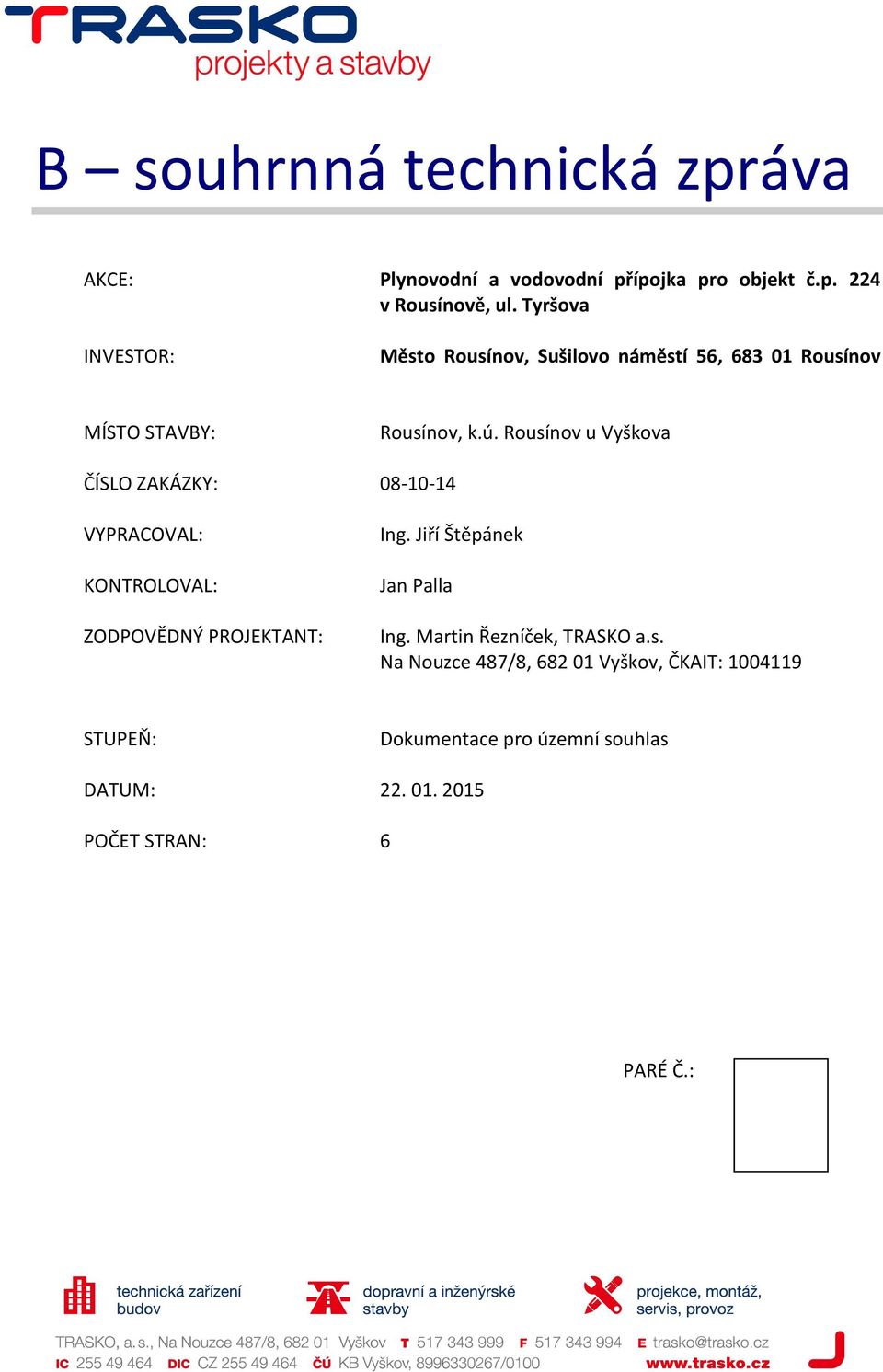

1 B souhrnná technická zpráva AKCE: Plynovodní a vodovodní přípojka pro objekt č.p. 224 v Rousínově, ul. Tyršova INVESTOR: Město Rousínov, Sušilovo náměstí 56, Rousínov MÍSTO STAVBY: Rousínov, k.ú. Rousínov u Vyškova ČÍSLO ZAKÁZKY: VYPRACOVAL: KONTROLOVAL: ZODPOVĚDNÝ PROJEKTANT: Ing. Jiří Štěpánek Jan Palla Ing. Martin Řezníček, TRASKO a.s. Na Nouzce 487/8, Vyškov, ČKAIT: STUPEŇ: Dokumentace pro územní souhlas DATUM: POČET STRAN: 6 PARÉ Č.:

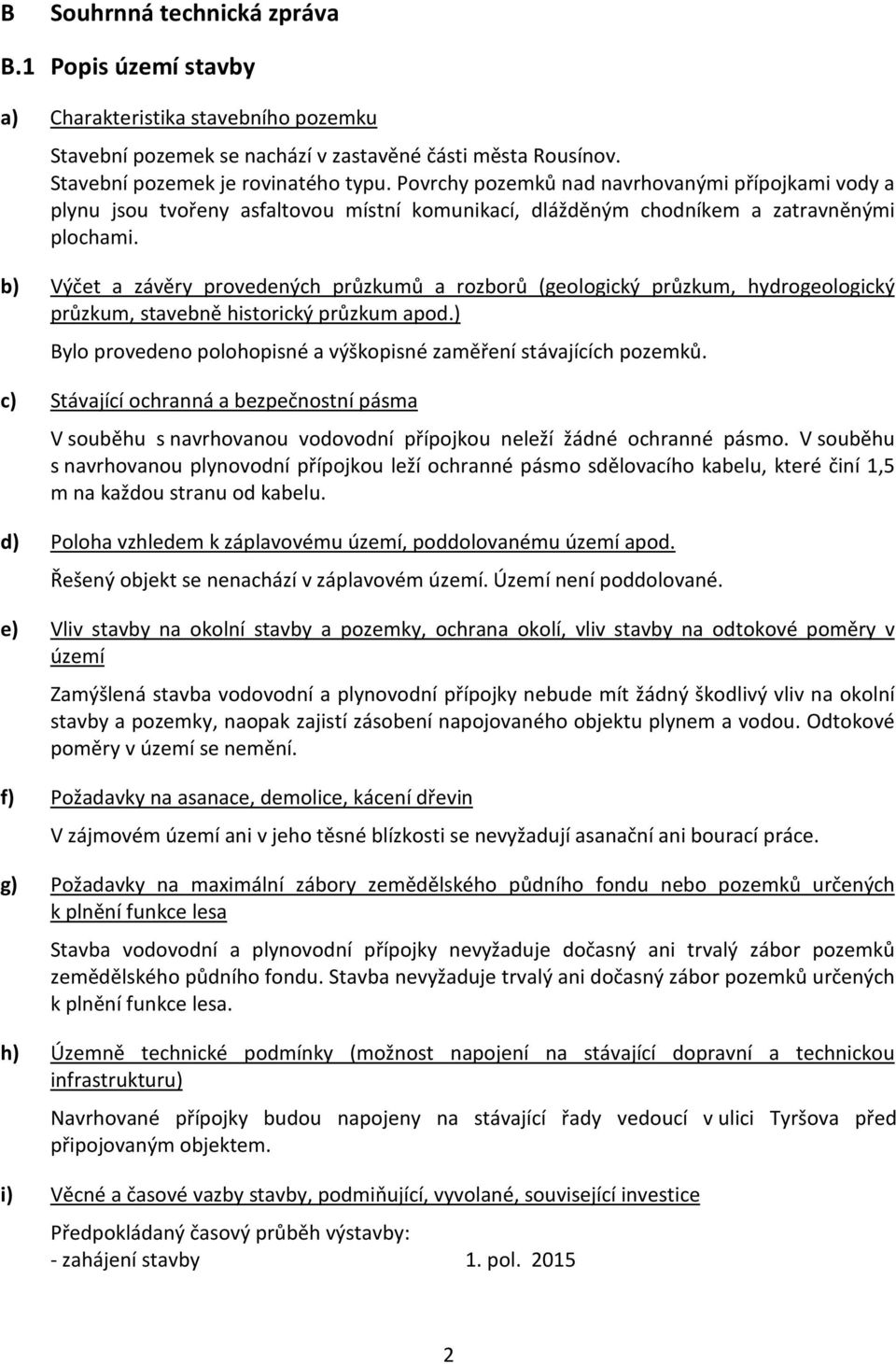

2 B Souhrnná technická zpráva B.1 Popis území stavby a) Charakteristika stavebního pozemku Stavební pozemek se nachází v zastavěné části města Rousínov. Stavební pozemek je rovinatého typu. Povrchy pozemků nad navrhovanými přípojkami vody a plynu jsou tvořeny asfaltovou místní komunikací, dlážděným chodníkem a zatravněnými plochami. b) Výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Bylo provedeno polohopisné a výškopisné zaměření stávajících pozemků. c) Stávající ochranná a bezpečnostní pásma V souběhu s navrhovanou vodovodní přípojkou neleží žádné ochranné pásmo. V souběhu s navrhovanou plynovodní přípojkou leží ochranné pásmo sdělovacího kabelu, které činí 1,5 m na každou stranu od kabelu. d) Poloha vzhledem k záplavovému území, poddolovanému území apod. Řešený objekt se nenachází v záplavovém území. Území není poddolované. e) Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Zamýšlená stavba vodovodní a plynovodní přípojky nebude mít žádný škodlivý vliv na okolní stavby a pozemky, naopak zajistí zásobení napojovaného objektu plynem a vodou. Odtokové poměry v území se nemění. f) Požadavky na asanace, demolice, kácení dřevin V zájmovém území ani v jeho těsné blízkosti se nevyžadují asanační ani bourací práce. g) Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa Stavba vodovodní a plynovodní přípojky nevyžaduje dočasný ani trvalý zábor pozemků zemědělského půdního fondu. Stavba nevyžaduje trvalý ani dočasný zábor pozemků určených k plnění funkce lesa. h) Územně technické podmínky (možnost napojení na stávající dopravní a technickou infrastrukturu) Navrhované přípojky budou napojeny na stávající řady vedoucí v ulici Tyršova před připojovaným objektem. i) Věcné a časové vazby stavby, podmiňující, vyvolané, související investice Předpokládaný časový průběh výstavby: - zahájení stavby 1. pol

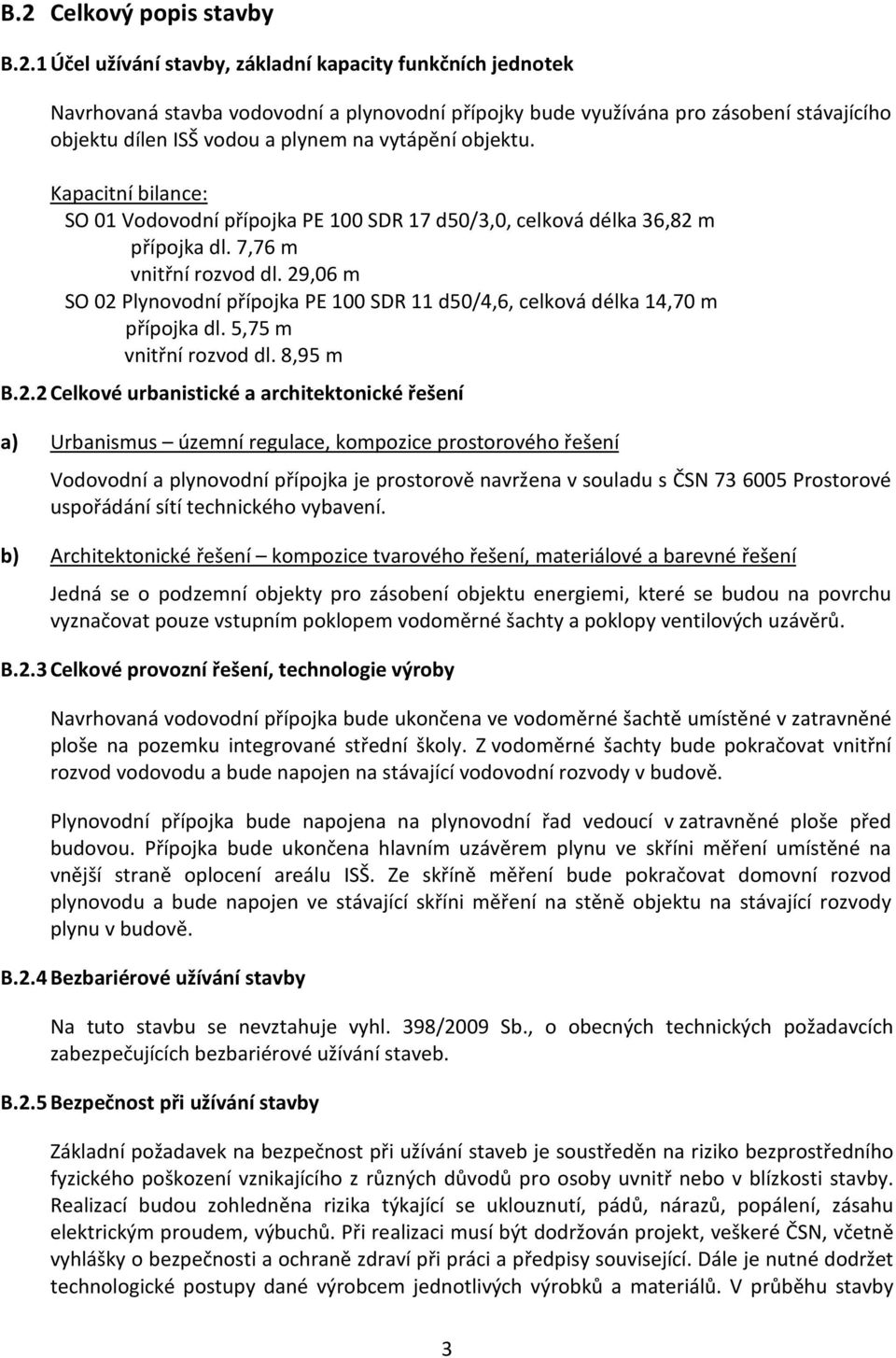

3 B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Navrhovaná stavba vodovodní a plynovodní přípojky bude využívána pro zásobení stávajícího objektu dílen ISŠ vodou a plynem na vytápění objektu. Kapacitní bilance: SO 01 Vodovodní přípojka PE 100 SDR 17 d50/3,0, celková délka 36,82 m přípojka dl. 7,76 m vnitřní rozvod dl. 29,06 m SO 02 Plynovodní přípojka PE 100 SDR 11 d50/4,6, celková délka 14,70 m přípojka dl. 5,75 m vnitřní rozvod dl. 8,95 m B.2.2 Celkové urbanistické a architektonické řešení a) Urbanismus územní regulace, kompozice prostorového řešení Vodovodní a plynovodní přípojka je prostorově navržena v souladu s ČSN Prostorové uspořádání sítí technického vybavení. b) Architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení Jedná se o podzemní objekty pro zásobení objektu energiemi, které se budou na povrchu vyznačovat pouze vstupním poklopem vodoměrné šachty a poklopy ventilových uzávěrů. B.2.3 Celkové provozní řešení, technologie výroby Navrhovaná vodovodní přípojka bude ukončena ve vodoměrné šachtě umístěné v zatravněné ploše na pozemku integrované střední školy. Z vodoměrné šachty bude pokračovat vnitřní rozvod vodovodu a bude napojen na stávající vodovodní rozvody v budově. Plynovodní přípojka bude napojena na plynovodní řad vedoucí v zatravněné ploše před budovou. Přípojka bude ukončena hlavním uzávěrem plynu ve skříni měření umístěné na vnější straně oplocení areálu ISŠ. Ze skříně měření bude pokračovat domovní rozvod plynovodu a bude napojen ve stávající skříni měření na stěně objektu na stávající rozvody plynu v budově. B.2.4 Bezbariérové užívání stavby Na tuto stavbu se nevztahuje vyhl. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. B.2.5 Bezpečnost při užívání stavby Základní požadavek na bezpečnost při užívání staveb je soustředěn na riziko bezprostředního fyzického poškození vznikajícího z různých důvodů pro osoby uvnitř nebo v blízkosti stavby. Realizací budou zohledněna rizika týkající se uklouznutí, pádů, nárazů, popálení, zásahu elektrickým proudem, výbuchů. Při realizaci musí být dodržován projekt, veškeré ČSN, včetně vyhlášky o bezpečnosti a ochraně zdraví při práci a předpisy související. Dále je nutné dodržet technologické postupy dané výrobcem jednotlivých výrobků a materiálů. V průběhu stavby 3

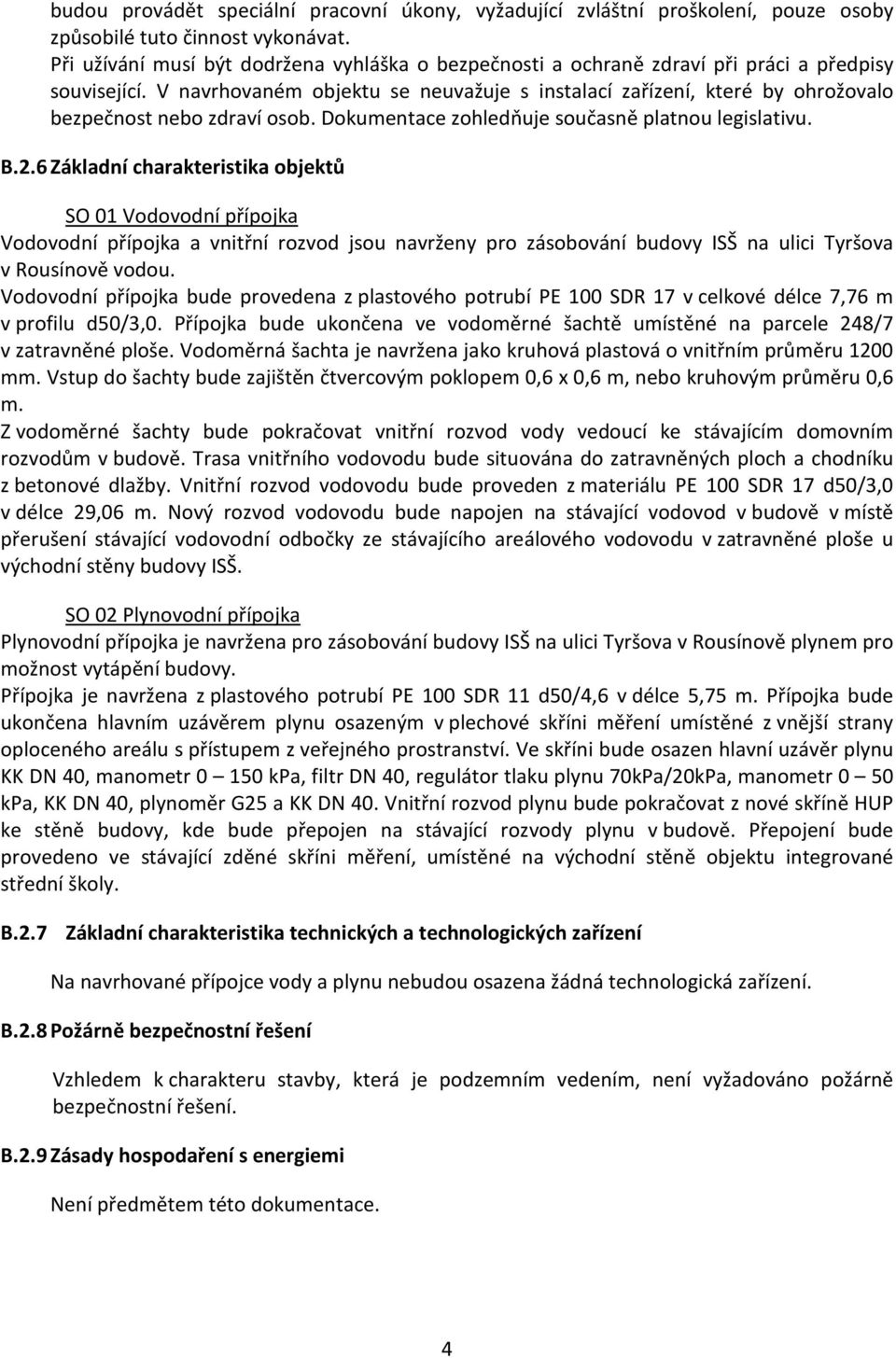

4 budou provádět speciální pracovní úkony, vyžadující zvláštní proškolení, pouze osoby způsobilé tuto činnost vykonávat. Při užívání musí být dodržena vyhláška o bezpečnosti a ochraně zdraví při práci a předpisy související. V navrhovaném objektu se neuvažuje s instalací zařízení, které by ohrožovalo bezpečnost nebo zdraví osob. Dokumentace zohledňuje současně platnou legislativu. B.2.6 Základní charakteristika objektů SO 01 Vodovodní přípojka Vodovodní přípojka a vnitřní rozvod jsou navrženy pro zásobování budovy ISŠ na ulici Tyršova v Rousínově vodou. Vodovodní přípojka bude provedena z plastového potrubí PE 100 SDR 17 v celkové délce 7,76 m v profilu d50/3,0. Přípojka bude ukončena ve vodoměrné šachtě umístěné na parcele 248/7 v zatravněné ploše. Vodoměrná šachta je navržena jako kruhová plastová o vnitřním průměru 1200 mm. Vstup do šachty bude zajištěn čtvercovým poklopem 0,6 x 0,6 m, nebo kruhovým průměru 0,6 m. Z vodoměrné šachty bude pokračovat vnitřní rozvod vody vedoucí ke stávajícím domovním rozvodům v budově. Trasa vnitřního vodovodu bude situována do zatravněných ploch a chodníku z betonové dlažby. Vnitřní rozvod vodovodu bude proveden z materiálu PE 100 SDR 17 d50/3,0 v délce 29,06 m. Nový rozvod vodovodu bude napojen na stávající vodovod v budově v místě přerušení stávající vodovodní odbočky ze stávajícího areálového vodovodu v zatravněné ploše u východní stěny budovy ISŠ. SO 02 Plynovodní přípojka Plynovodní přípojka je navržena pro zásobování budovy ISŠ na ulici Tyršova v Rousínově plynem pro možnost vytápění budovy. Přípojka je navržena z plastového potrubí PE 100 SDR 11 d50/4,6 v délce 5,75 m. Přípojka bude ukončena hlavním uzávěrem plynu osazeným v plechové skříni měření umístěné z vnější strany oploceného areálu s přístupem z veřejného prostranství. Ve skříni bude osazen hlavní uzávěr plynu KK DN 40, manometr kpa, filtr DN 40, regulátor tlaku plynu 70kPa/20kPa, manometr 0 50 kpa, KK DN 40, plynoměr G25 a KK DN 40. Vnitřní rozvod plynu bude pokračovat z nové skříně HUP ke stěně budovy, kde bude přepojen na stávající rozvody plynu v budově. Přepojení bude provedeno ve stávající zděné skříni měření, umístěné na východní stěně objektu integrované střední školy. B.2.7 Základní charakteristika technických a technologických zařízení Na navrhované přípojce vody a plynu nebudou osazena žádná technologická zařízení. B.2.8 Požárně bezpečnostní řešení Vzhledem k charakteru stavby, která je podzemním vedením, není vyžadováno požárně bezpečnostní řešení. B.2.9 Zásady hospodaření s energiemi Není předmětem této dokumentace. 4

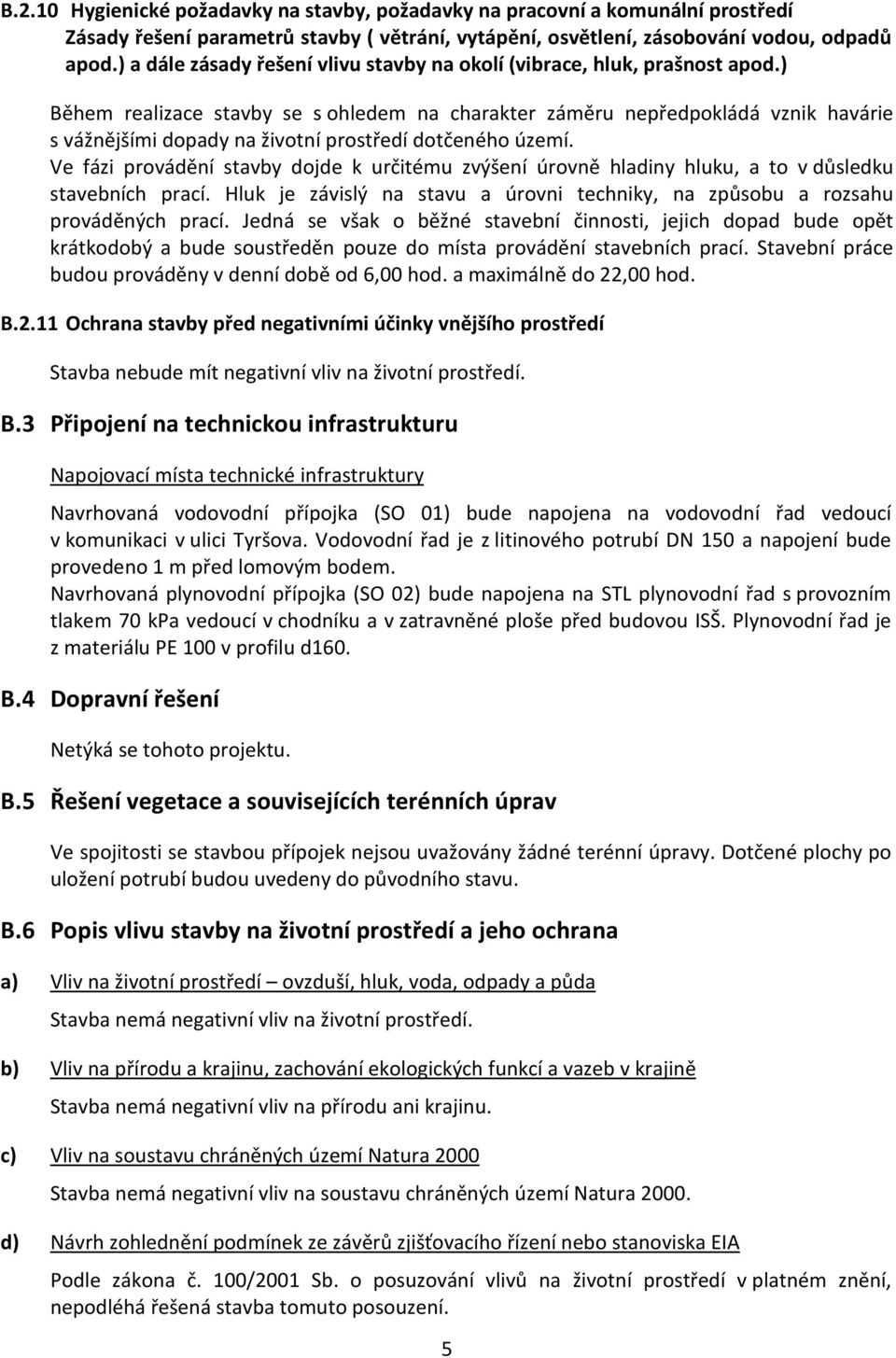

5 B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby ( větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.) Během realizace stavby se s ohledem na charakter záměru nepředpokládá vznik havárie s vážnějšími dopady na životní prostředí dotčeného území. Ve fázi provádění stavby dojde k určitému zvýšení úrovně hladiny hluku, a to v důsledku stavebních prací. Hluk je závislý na stavu a úrovni techniky, na způsobu a rozsahu prováděných prací. Jedná se však o běžné stavební činnosti, jejich dopad bude opět krátkodobý a bude soustředěn pouze do místa provádění stavebních prací. Stavební práce budou prováděny v denní době od 6,00 hod. a maximálně do 22,00 hod. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí Stavba nebude mít negativní vliv na životní prostředí. B.3 Připojení na technickou infrastrukturu Napojovací místa technické infrastruktury Navrhovaná vodovodní přípojka (SO 01) bude napojena na vodovodní řad vedoucí v komunikaci v ulici Tyršova. Vodovodní řad je z litinového potrubí DN 150 a napojení bude provedeno 1 m před lomovým bodem. Navrhovaná plynovodní přípojka (SO 02) bude napojena na STL plynovodní řad s provozním tlakem 70 kpa vedoucí v chodníku a v zatravněné ploše před budovou ISŠ. Plynovodní řad je z materiálu PE 100 v profilu d160. B.4 Dopravní řešení Netýká se tohoto projektu. B.5 Řešení vegetace a souvisejících terénních úprav Ve spojitosti se stavbou přípojek nejsou uvažovány žádné terénní úpravy. Dotčené plochy po uložení potrubí budou uvedeny do původního stavu. B.6 Popis vlivu stavby na životní prostředí a jeho ochrana a) Vliv na životní prostředí ovzduší, hluk, voda, odpady a půda Stavba nemá negativní vliv na životní prostředí. b) Vliv na přírodu a krajinu, zachování ekologických funkcí a vazeb v krajině Stavba nemá negativní vliv na přírodu ani krajinu. c) Vliv na soustavu chráněných území Natura 2000 Stavba nemá negativní vliv na soustavu chráněných území Natura d) Návrh zohlednění podmínek ze závěrů zjišťovacího řízení nebo stanoviska EIA Podle zákona č. 100/2001 Sb. o posuzování vlivů na životní prostředí v platném znění, nepodléhá řešená stavba tomuto posouzení. 5

6 e) Navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Ochranné pásmo vodovodní přípojky je stanoveno v souladu s 23 zákona 274/2001 Sb. O vodovodech a kanalizacích v platném znění a v souladu se změnami tohoto zákona. Tento zákon stanovuje pro vodovod ochranné pásmo do vzdálenosti 1,5 m na každou stranu od vnějšího líce stěny zařízení. Ochranné pásmo plynovodní přípojky je stanoveno v souladu s 68 zákona 458/2000 Sb. Energetický zákon v platném znění a v souladu se změnami tohoto zákona. Tento zákon stanovuje pro plynovod ochranné pásmo do vzdálenosti 1 m na každou stranu od vnějšího líce stěny zařízení. B.7 Ochrana obyvatelstva Základní požadavky na situování a stavební řešení staveb z hlediska ochrany obyvatelstva jsou splněny. B.8 Zásady organizace výstavby a) Napojení staveniště na stávající dopravní a technickou infrastrukturu Napojení řešeného území na technickou infrastrukturu je stávající. b) Ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Plocha pro zařízení staveniště musí být oplocena a zajištěna proti vniknutí nepovolaných osob. Vlastní plocha staveniště v úseku dotčeném stavbou musí být řádně označena a zajištěna proti pádu civilních osob do výkopu. Stavba nevyžaduje asanace ani demolice. Dále nebude nutné při stavbě kácení dřevin. c) Maximální zábory pro staveniště Zábor staveniště bude pouze v nezbytně nutném rozsahu. Potřebná plocha pro zařízení staveniště je 50 m 2. Při nutnosti většího záboru staveniště ze strany dodavatele bude potřebný rozsah dohodnut mezi dodavatelem stavby a majiteli dotčených pozemků. d) Bilance zemních prací, požadavky na přísun nebo deponie zemin Vykopaná zemina bude ukládána na deponii přímo na stavebním pozemku. Tato zemina bude použita na terénní úpravy a zásypy v rámci stavebních prací. V rámci stavebních prací nebude zemina z pozemku ani dovážena, ani vyvážena. Ve Vyškově dne: Vypracoval: Ing. Jiří Štěpánek Kontroloval: Jan Palla 6
