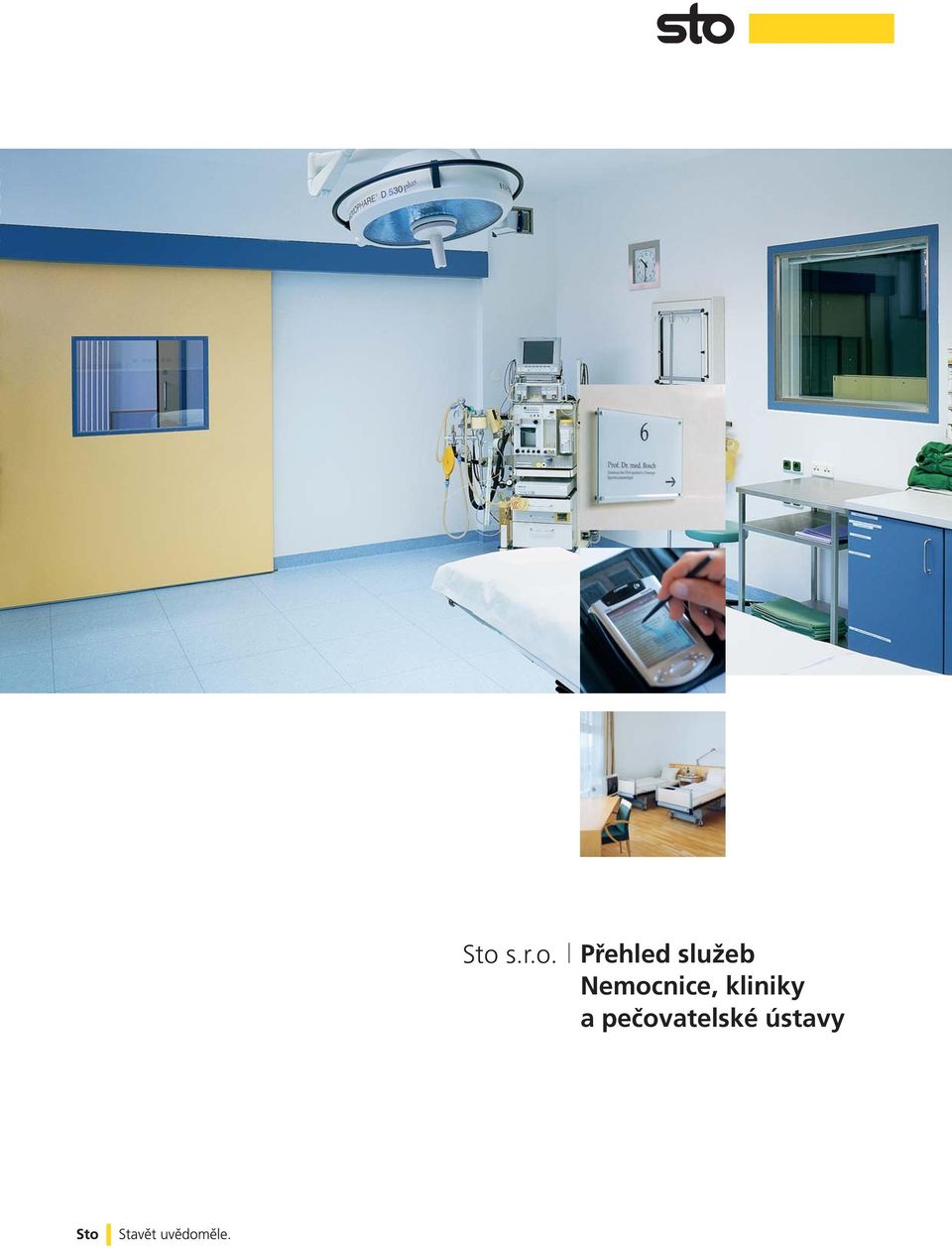

1 Sto s.r.o. Přehled služeb Nemocnice, kliniky a pečovatelské ústavy

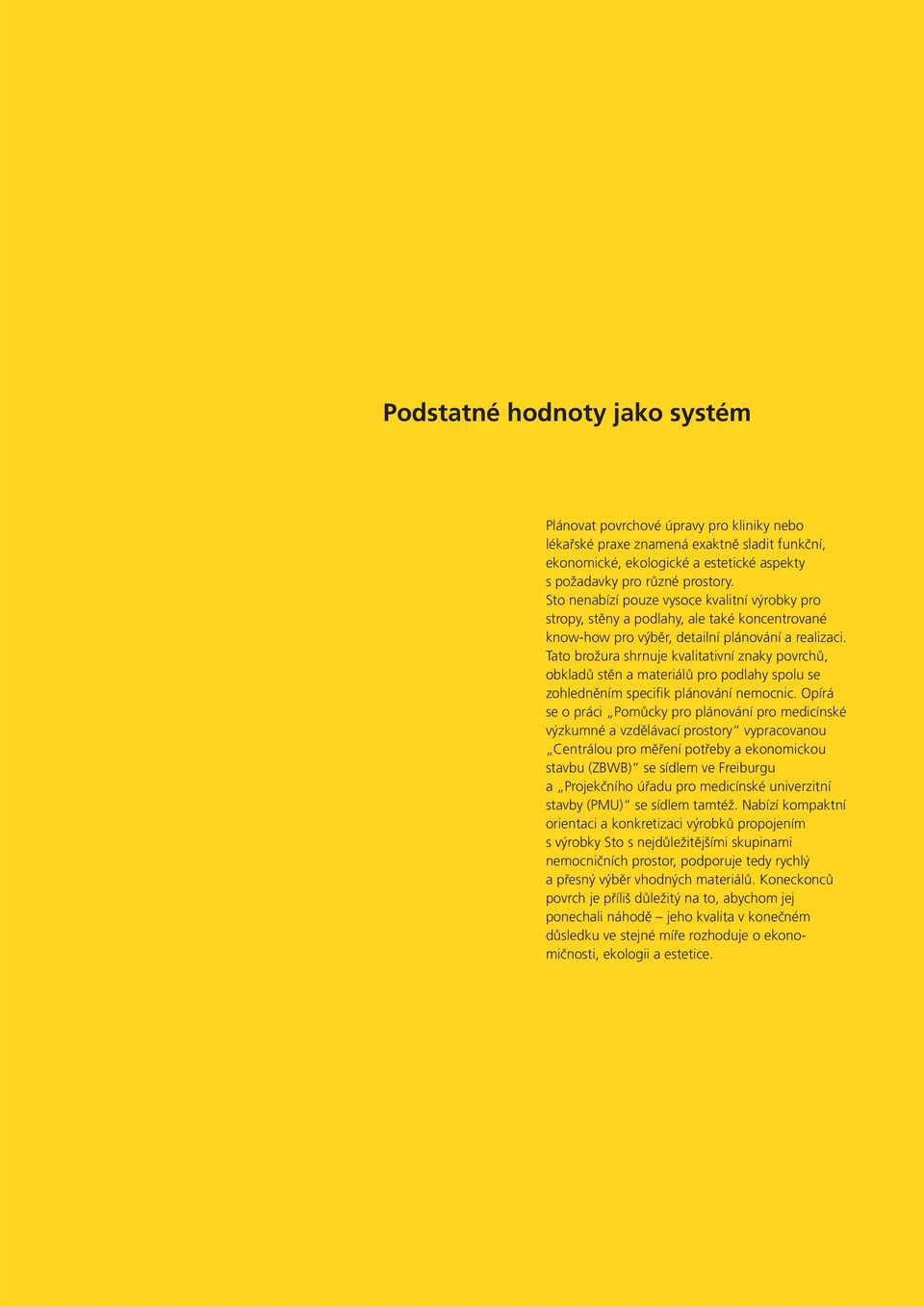

2 Podstatné hodnoty jako systém Plánovat povrchové úpravy pro kliniky nebo lékařské praxe znamená exaktně sladit funkční, ekonomické, ekologické a estetické aspekty s požadavky pro různé prostory. Sto nenabízí pouze vysoce kvalitní výrobky pro stropy, stěny a podlahy, ale také koncentrované know-how pro výběr, detailní plánování a realizaci. Tato brožura shrnuje kvalitativní znaky povrchů, obkladů stěn a materiálů pro podlahy spolu se zohledněním specifik plánování nemocnic. Opírá se o práci Pomůcky pro plánování pro medicínské výzkumné a vzdělávací prostory vypracovanou Centrálou pro měření potřeby a ekonomickou stavbu (ZBWB) se sídlem ve Freiburgu a Projekčního úřadu pro medicínské univerzitní stavby (PMU) se sídlem tamtéž. Nabízí kompaktní orientaci a konkretizaci výrobků propojením s výrobky Sto s nejdůležitějšími skupinami nemocničních prostor, podporuje tedy rychlý a přesný výběr vhodných materiálů. Koneckonců povrch je příliš důležitý na to, abychom jej ponechali náhodě jeho kvalita v konečném důsledku ve stejné míře rozhoduje o ekonomičnosti, ekologii a estetice.

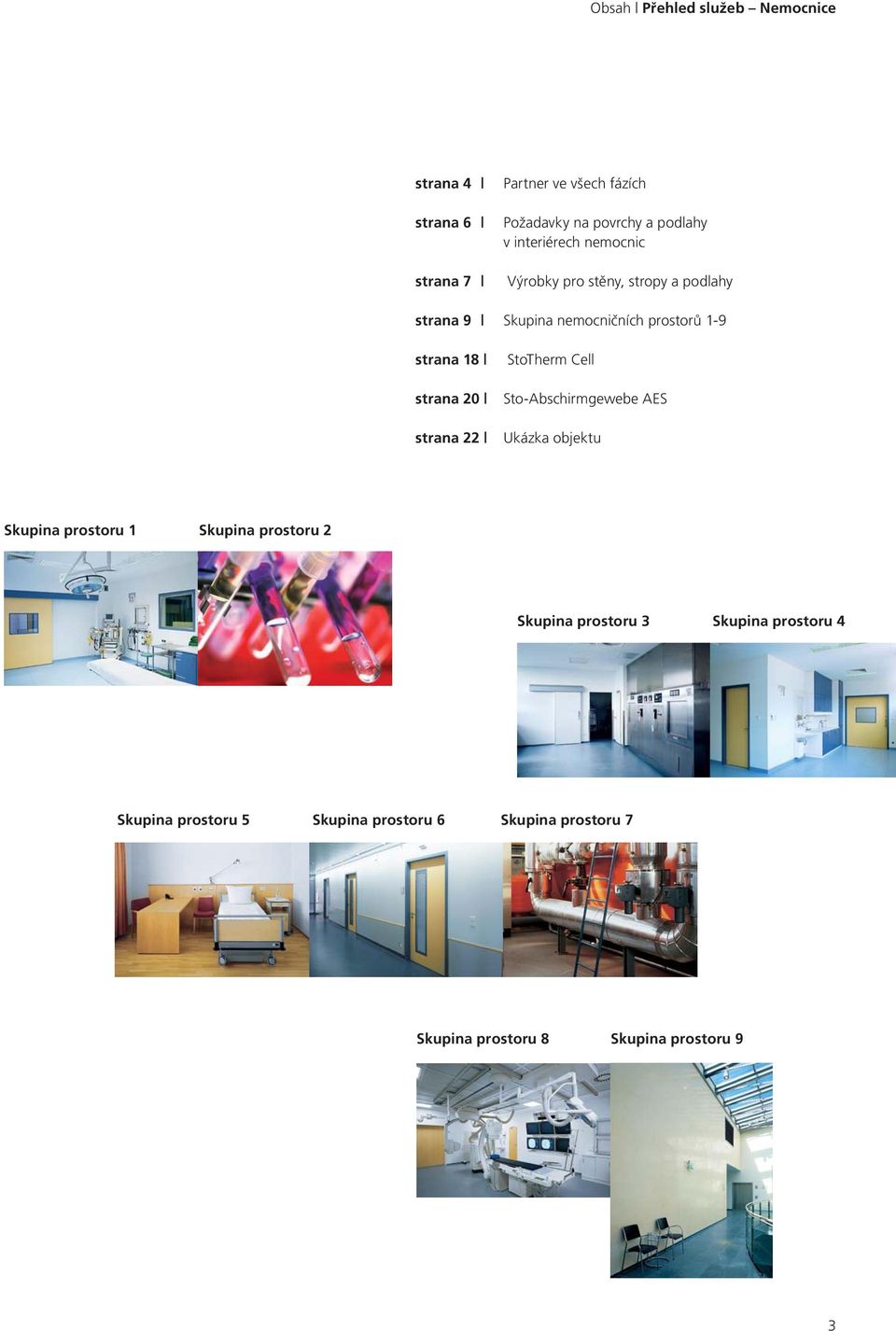

3 Obsah Přehled služeb Nemocnice strana 4 strana 6 strana 7 Partner ve všech fázích Požadavky na povrchy a podlahy v interiérech nemocnic pro stěny, stropy a podlahy strana 9 Skupina nemocničních prostorů 1-9 strana 18 strana 20 strana 22 StoTherm Cell Sto-Abschirmgewebe AES Ukázka objektu Skupina prostoru 1 Skupina prostoru 2 Skupina prostoru 3 Skupina prostoru 4 Skupina prostoru 5 Skupina prostoru 6 Skupina prostoru 7 Skupina prostoru 8 Skupina prostoru 9 3

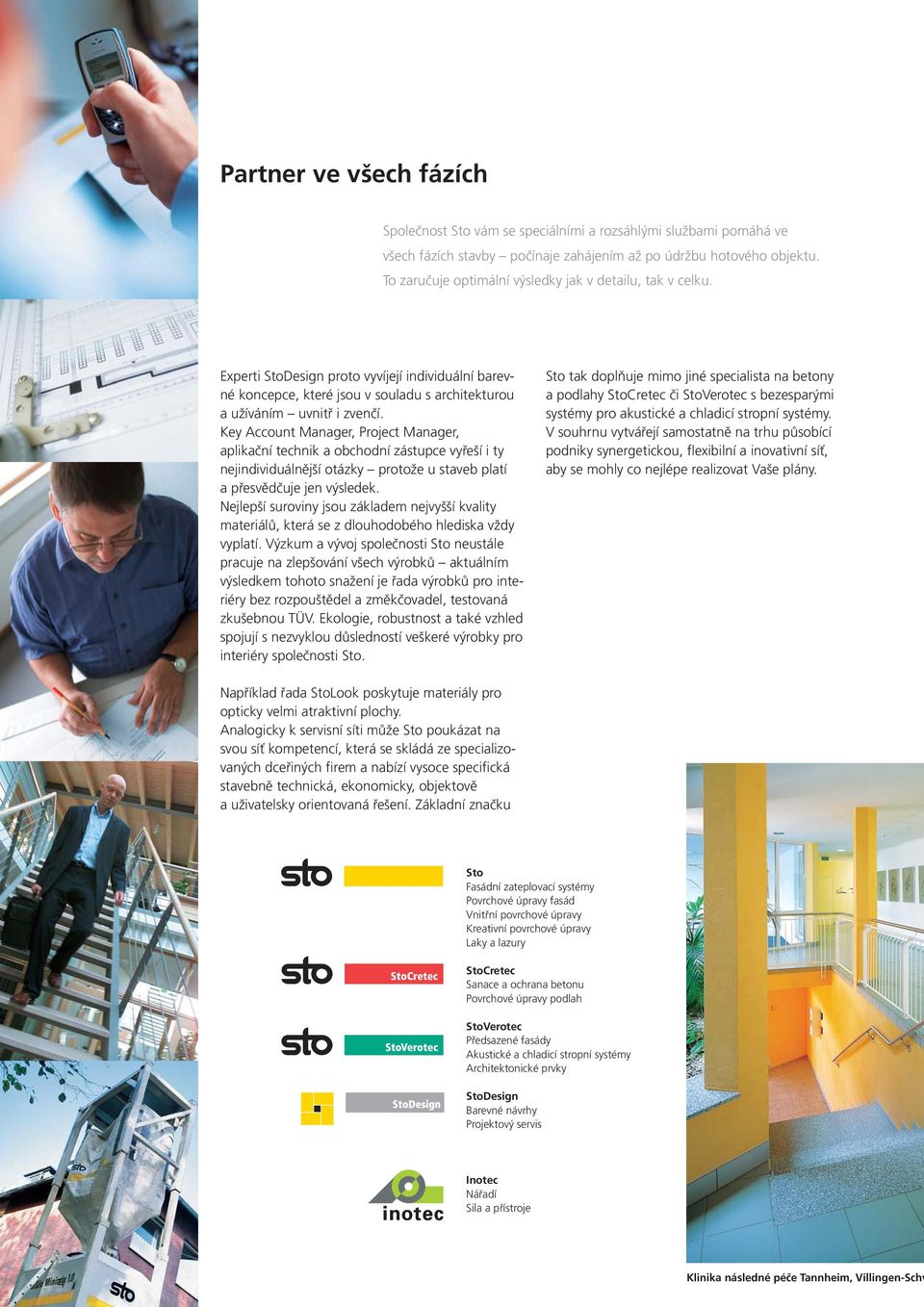

4 Partner ve všech fázích Společnost Sto vám se speciálními a rozsáhlými službami pomáhá ve všech fázích stavby počínaje zahájením až po údržbu hotového objektu. To zaručuje optimální výsledky jak v detailu, tak v celku. Experti StoDesign proto vyvíjejí individuální barevné koncepce, které jsou v souladu s architekturou a užíváním uvnitř i zvenčí. Key Account Manager, Project Manager, aplikační technik a obchodní zástupce vyřeší i ty nejindividuálnější otázky protože u staveb platí a přesvědčuje jen výsledek. Nejlepší suroviny jsou základem nejvyšší kvality materiálů, která se z dlouhodobého hlediska vždy vyplatí. Výzkum a vývoj společnosti Sto neustále pracuje na zlepšování všech výrobků aktuálním výsledkem tohoto snažení je řada výrobků pro interiéry bez rozpouštědel a změkčovadel, testovaná zkušebnou TÜV. Ekologie, robustnost a také vzhled spojují s nezvyklou důsledností veškeré výrobky pro interiéry společnosti Sto. Sto tak doplňuje mimo jiné specialista na betony a podlahy StoCretec či StoVerotec s bezesparými systémy pro akustické a chladicí stropní systémy. V souhrnu vytvářejí samostatně na trhu působící podniky synergetickou, flexibilní a inovativní síť, aby se mohly co nejlépe realizovat Vaše plány. Například řada StoLook poskytuje materiály pro opticky velmi atraktivní plochy. Analogicky k servisní síti může Sto poukázat na svou síť kompetencí, která se skládá ze specializovaných dceřiných firem a nabízí vysoce specifická stavebně technická, ekonomicky, objektově a uživatelsky orientovaná řešení. Základní značku Sto Fasádní zateplovací systémy Povrchové úpravy fasád Vnitřní povrchové úpravy Kreativní povrchové úpravy Laky a lazury StoCretec Sanace a ochrana betonu Povrchové úpravy podlah StoVerotec Předsazené fasády Akustické a chladicí stropní systémy Architektonické prvky StoDesign Barevné návrhy Projektový servis Inotec Nářadí Sila a přístroje 4 Klinika následné péče Tannheim, Villingen-Schw

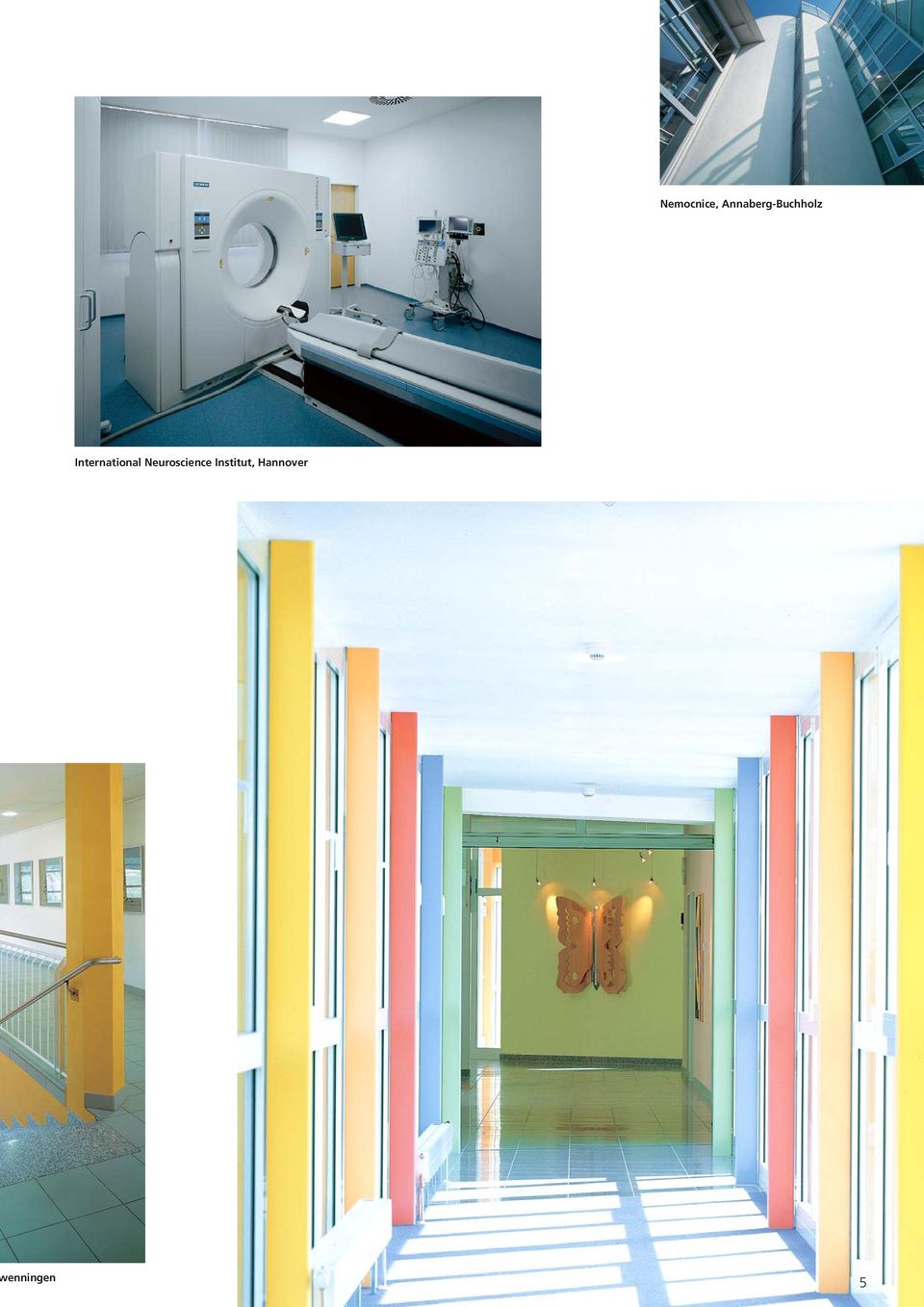

5 Nemocnice, Annaberg-Buchholz International Neuroscience Institut, Hannover enningen 5

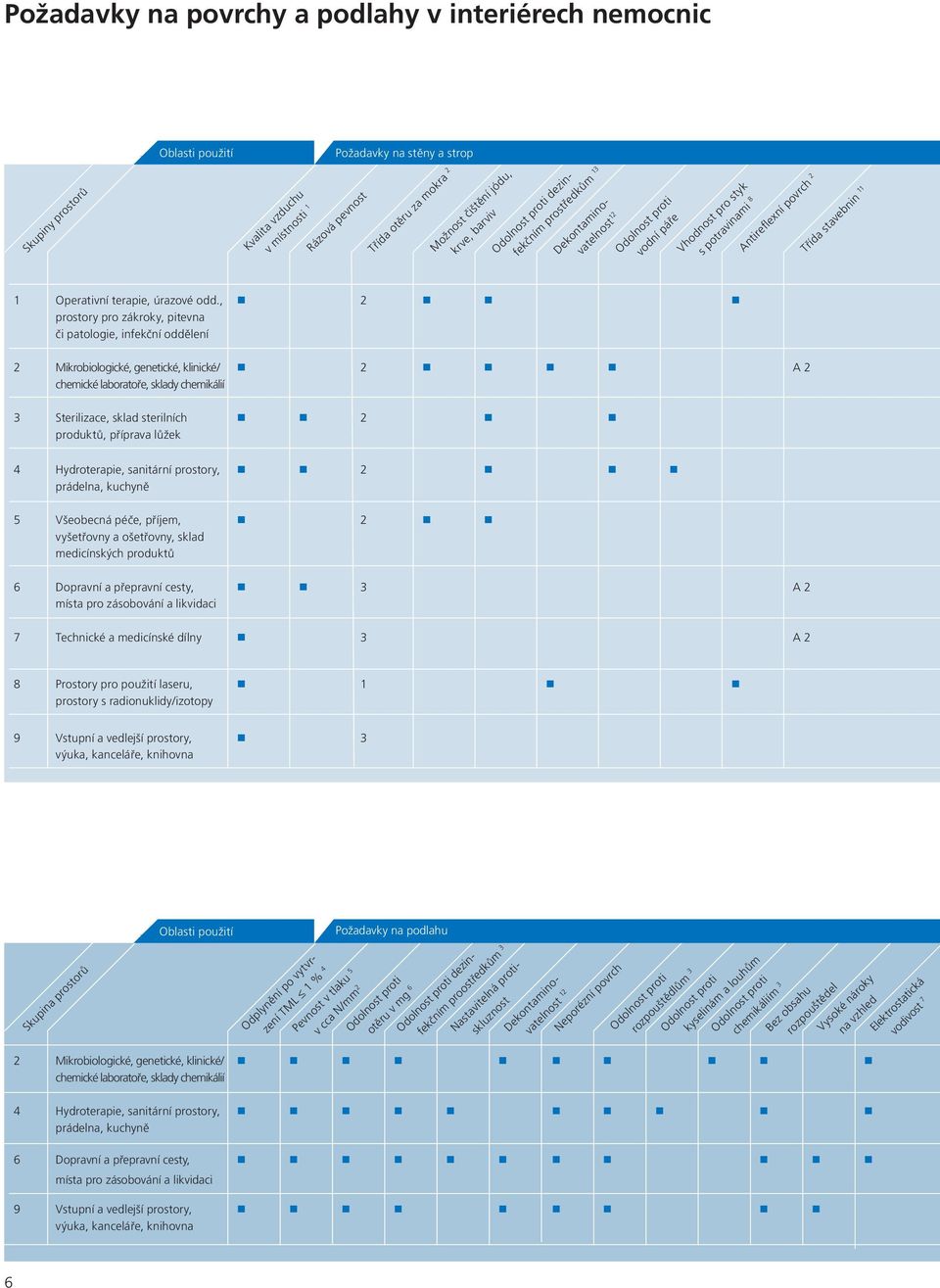

6 Požadavky na povrchy a podlahy v interiérech nemocnic Skupiny prostorů Oblasti použití Požadavky na stěny a strop dezinfekčním prostředkům 13 1 Operativní terapie, úrazové odd., 2 prostory pro zákroky, pitevna či patologie, infekční oddělení 2 Mikrobiologické, genetické, klinické/ 2 A 2 chemické laboratoře, sklady chemikálií 3 Sterilizace, sklad sterilních 2 produktů, příprava lůžek 4 Hydroterapie, sanitární prostory, 2 prádelna, kuchyně 5 Všeobecná péče, příjem, 2 vyšetřovny a ošetřovny, sklad medicínských produktů 6 Dopravní a přepravní cesty, 3 A 2 místa pro zásobování a likvidaci 7 Technické a medicínské dílny 3 A 2 8 Prostory pro použití laseru, 1 prostory s radionuklidy/izotopy 9 Vstupní a vedlejší prostory, 3 výuka, kanceláře, knihovna Skupina prostorů Oblasti použití Odplynění po vytvrzení TML 1 % 4 Požadavky na podlahu Pevnost v tlaku 5 v cca N/mm 2 otěru v mg 6 Nastavitelná protiskluznost dezinfekčním proostředkům 3 Neporézní povrch rozpouštědlům 3 kyselinám a louhům chemikáliím 3 Bez obsahu rozpouštědel Vysoké nároky na vzhled Elektrostatická vodivost 7 2 Mikrobiologické, genetické, klinické/ chemické laboratoře, sklady chemikálií 4 Hydroterapie, sanitární prostory, prádelna, kuchyně 6 Dopravní a přepravní cesty, místa pro zásobování a likvidaci 9 Vstupní a vedlejší prostory, výuka, kanceláře, knihovna 6

7 pro stěny, stropy a podlahy StoColor Latex Latexová barva kontrolovaná na obsah škodlivin s vysokou krycí schopností. Tónovatelná podle StoColor Systému. StoColor In Matná disperzní barva kontrolovaná na obsah škodlivin. Tónovatelná podle StoColor Systému. StoColor Supra Matná disperzní barva kontrolovaná na obsah škodlivin s vysokou krycí schopností. Omezeně tónovatelná podle StoColor Systému. StoColor Rapid Matná disperzní barva kontrolovaná na obsah škodlivin s vysokou krycí schopností. Omezeně tónovatelná podle StoColor Systému. StoColor Plus Matná, bílá disperzní barva. StoColor Protect Matná, fungicidní disperzní barva na akrylátové bázi. StoSil In Silikátová vnitřní barva bez konzervačních prostředků a bez rozpouštědel a změkčovadel. S vysokou krycí schopností, s minerálním charakterem. Omezeně tónovatelná podle StoColor Systému. StoDecolit Organická omítka. Třída stavebnin A2, bez obsahu rozpouštědel a změkčovadel. Tónovatelná podle StoColor Systému. StoClimasan Color Aktivní vnitřní barva s fotokatalytickým účinkem. Odbourává organické škodlivé a zapáchající látky z vnitřních prostor a podkladu., bez rozpouštědel a změkčovadel, s minimem emisí, bez látek způsobujících foggingový efekt. StoGranit Organická kamínková omítka pro vysoce namáhané plochy. Bez obsahu cementu, rozpouštědel a změkčovadel. Lze dodat v 10 barevných odstínech. Zrnitost 1,5 mm. StoMiral Kalk Minerální vápenná omítka, vysoce paropropustná. Omezeně tónovatelná podle StoColor Systému. StoColor Puran Satin Vysoce odolná, dekontaminovatelná polyuretanová barva. Dvousložková a ředitelná vodou. Odolná proti dezinfekčním prostředkům, slabým kyselinám, louhům a minerálním mazivům. Třída stavebnin B1. Tónovatelná podle StoColor Systému. StoTex Skelné dekorativní tapety s různými strukturami, velmi odolné, se sníženou hořlavostí, odolné vůči vlhkosti, kontrolované na obsah škodlivin podle Öko-Tex Standard 100. Je potřeba konečná povrchová úprava. StoPox KU 601/611/6 Chemicky a mechanicky vysoce zatížitelný systém povrchových úprav na bázi epoxidových pryskyřic. Možnost nastavení elektrostatické vodivosti. StoPox UA Epoxidová povrchová úprava vysoce odolná proti chemikáliím. StoPox WHG Deck/ Deck AS Podle WHG testovaný vysoce chemicky odolný systém epoxidových povrchových úprav. Možnost nastavení elektrostatické vodivosti. StoPox WL 100/111 Lesklý vodou ředitelný lak s velkou rozmanitostí barev. Možnost nastavení elektrostatické vodivosti. StoPox WL 200/211 Matný vodou ředitelný lak pro barevné povrchy. Možnost nastavení elektrostatické vodivosti. StoPox BB OS Odolná epoxidová povrchová úprava s velkou rozmanitostí barev. StoPox WB 100/110 Vodou ředitelná epoxidová povrchová úprava. Možnost nastavení elektrostatické vodivosti. StoPur IB 501/511/5 Odolná polyuretanová povrchová úprava s velkou rozmanitostí barev. Možnost nastavení elektrostatické vodivosti. StoPur DL 200 Uzavírací pryskyřice na polyuretanové bázi. Velká rozmanitost barev. 7

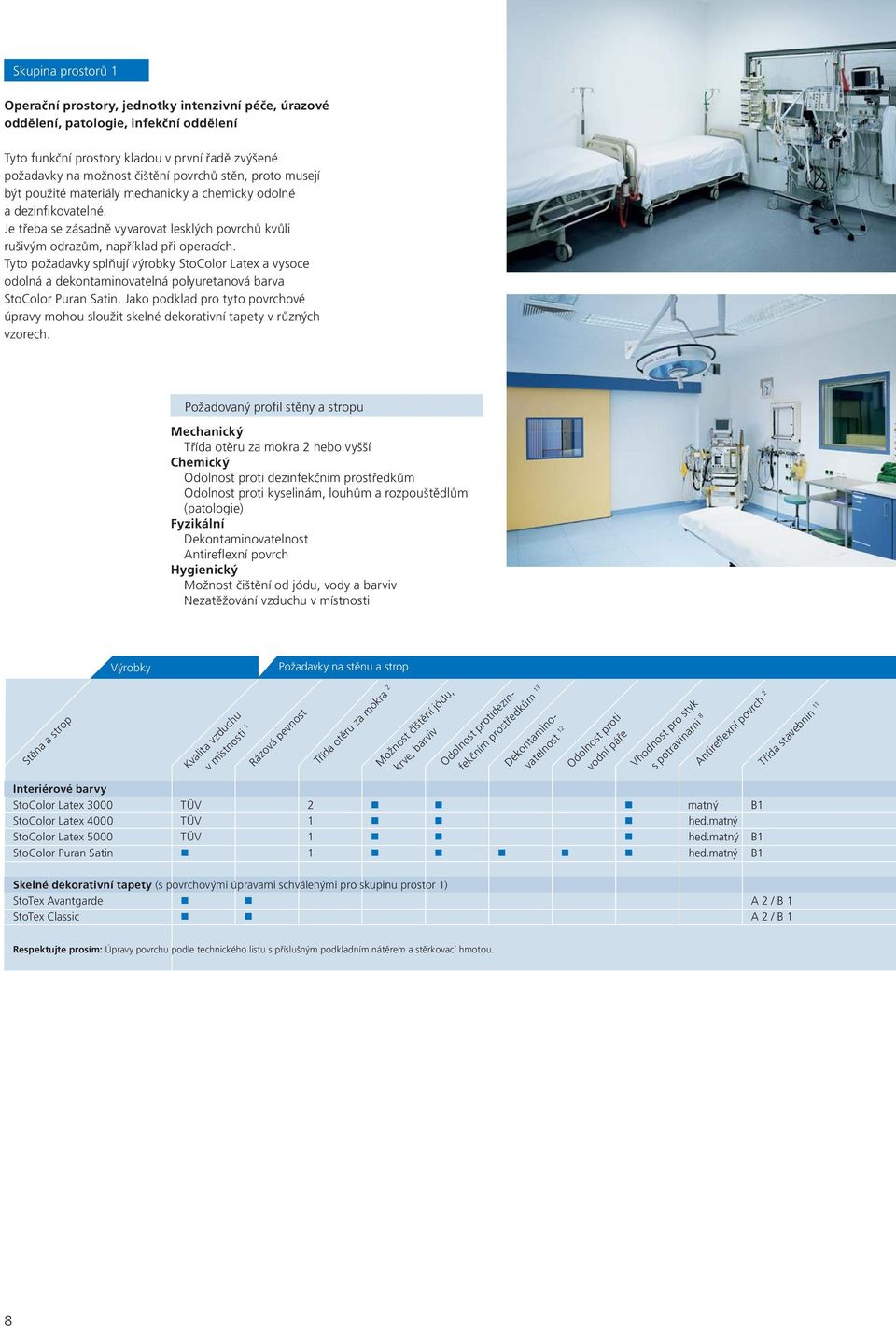

8 Skupina prostorů 1 Operační prostory, jednotky intenzivní péče, úrazové oddělení, patologie, infekční oddělení Tyto funkční prostory kladou v první řadě zvýšené požadavky na možnost čištění povrchů stěn, proto musejí být použité materiály mechanicky a chemicky odolné a dezinfikovatelné. Je třeba se zásadně vyvarovat lesklých povrchů kvůli rušivým odrazům, například při operacích. Tyto požadavky splňují výrobky StoColor Latex a vysoce odolná a dekontaminovatelná polyuretanová barva StoColor Puran Satin. Jako podklad pro tyto povrchové úpravy mohou sloužit skelné dekorativní tapety v různých vzorech. Požadovaný profil stěny a stropu nebo vyšší Chemický dezinfekčním prostředkům kyselinám, louhům a rozpouštědlům (patologie) Fyzikální Antireflexní povrch Možnost čištění od jódu, vody a barviv dezinfekčním prostředkům 13 Interiérové barvy StoColor Latex 3000 TÜV 2 matný B1 StoColor Latex 4000 TÜV 1 hed.matný StoColor Latex 5000 TÜV 1 hed.matný B1 StoColor Puran Satin 1 hed.matný B1 Skelné dekorativní tapety (s povrchovými úpravami schválenými pro skupinu prostor 1) StoTex Avantgarde A 2 / B 1 StoTex Classic A 2 / B 1 Respektujte prosím: Úpravy povrchu podle technického listu s příslušným podkladním nátěrem a stěrkovací hmotou. 8

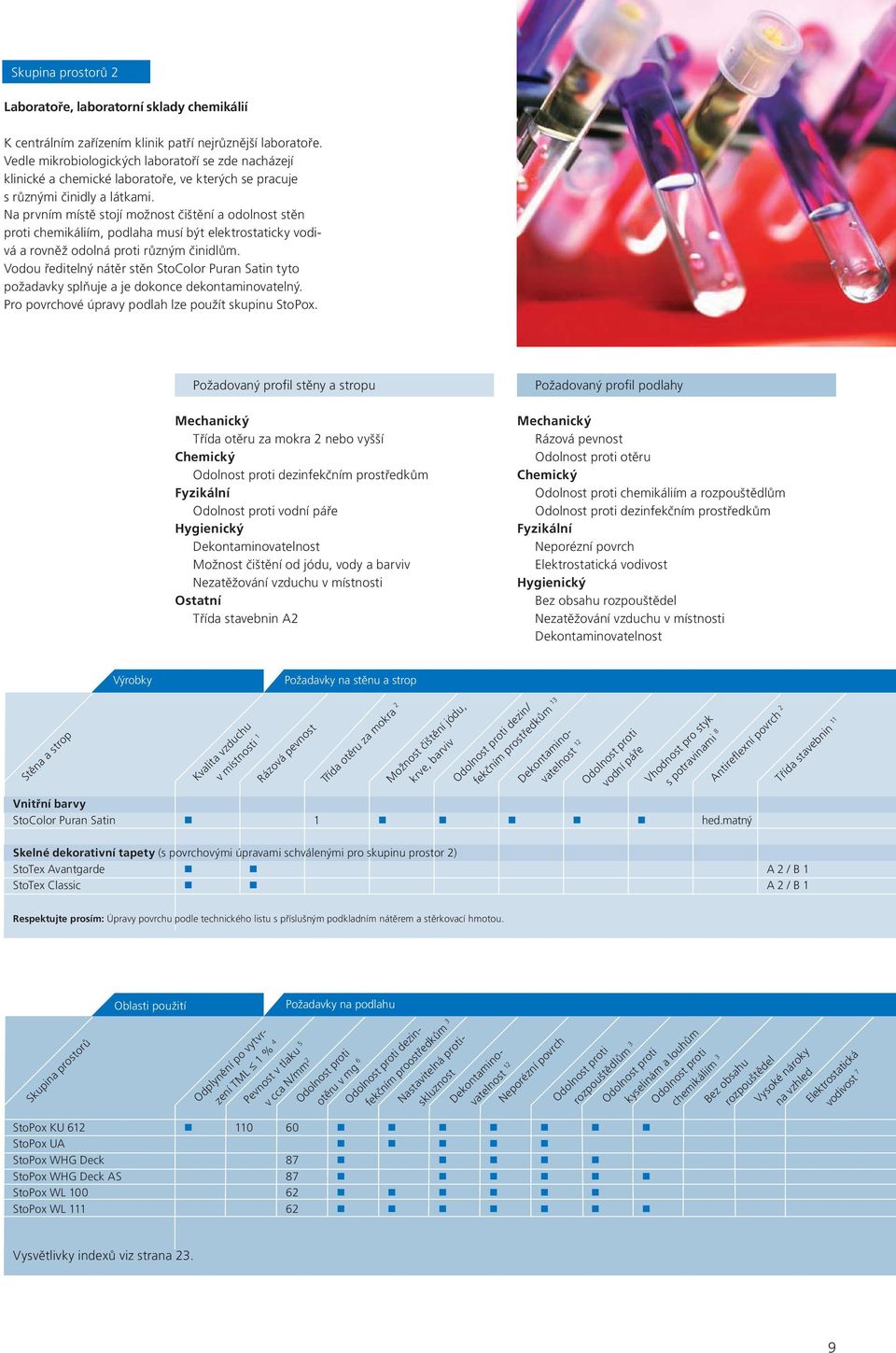

9 Skupina prostorů 2 Laboratoře, laboratorní sklady chemikálií K centrálním zařízením klinik patří nejrůznější laboratoře. Vedle mikrobiologických laboratoří se zde nacházejí klinické a chemické laboratoře, ve kterých se pracuje s různými činidly a látkami. Na prvním místě stojí možnost čištění a odolnost stěn proti chemikáliím, podlaha musí být elektrostaticky vodivá a rovněž odolná proti různým činidlům. Vodou ředitelný nátěr stěn StoColor Puran Satin tyto požadavky splňuje a je dokonce dekontaminovatelný. Pro povrchové úpravy podlah lze použít skupinu StoPox. Požadovaný profil stěny a stropu nebo vyšší Chemický dezinfekčním prostředkům Fyzikální Možnost čištění od jódu, vody a barviv Ostatní Třída stavebnin A2 Požadovaný profil podlahy otěru Chemický chemikáliím a rozpouštědlům dezinfekčním prostředkům Fyzikální Neporézní povrch Elektrostatická vodivost Bez obsahu rozpouštědel dezin/ fekčním prostředkům 13 Vnitřní barvy StoColor Puran Satin 1 hed.matný Skelné dekorativní tapety (s povrchovými úpravami schválenými pro skupinu prostor 2) StoTex Avantgarde A 2 / B 1 StoTex Classic A 2 / B 1 Respektujte prosím: Úpravy povrchu podle technického listu s příslušným podkladním nátěrem a stěrkovací hmotou. Skupina prostorů Oblasti použití Odplynění po vytvrzení TML 1 % 4 Požadavky na podlahu Pevnost v tlaku 5 v cca N/mm 2 otěru v mg 6 Nastavitelná protiskluznost dezinfekčním proostředkům 3 Neporézní povrch rozpouštědlům 3 kyselinám a louhům chemikáliím 3 Bez obsahu rozpouštědel Vysoké nároky na vzhled Elektrostatická vodivost 7 StoPox KU StoPox UA StoPox WHG Deck 87 StoPox WHG Deck AS 87 StoPox WL StoPox WL Vysvětlivky indexů viz strana 23. 9

10 Skupina prostorů 3 Sterilizační oddělení, sklady sterilních produktů, příprava lůžek Požadavky na povrchy stěn a stropů v těchto technických prostorách jsou hlavně odolnost proti dezinfekčním prostředkům a. Tyto požadavky splňují výrobky StoColor Latex a vysoce odolná polyuretanová barva StoColor Puran Satin. Jako podklad pro tyto povrchové úpravy mohou sloužit skelné dekorativní tapety v různých dezénech. Požadovaný profil stěny a stropu nebo vyšší Chemický dezinfekčním prostředkům Možnost čištění jodu, dezinfekčním prostředkům 13 Interiérové barvy StoColor Latex 3000 TÜV 2 matný B1 StoColor Latex 4000 TÜV 1 hed.matný StoColor Latex 5000 TÜV 1 hed.matný B1 StoColor Latex 9000 TÜV 1 lesklý StoColor Puran Satin hed.matný B1 Skelné dekorativní tapety (s povrchovými úpravami schválenými pro skupinu prostor 4) StoTex Avantgarde A 2 / B 1 StoTex Classic A 2 / B 1 Respektujte prosím: Úpravy povrchu podle technického listu s příslušným podkladním nátěrem a stěrkovací hmotou. Vysvětlivky indexů viz strana

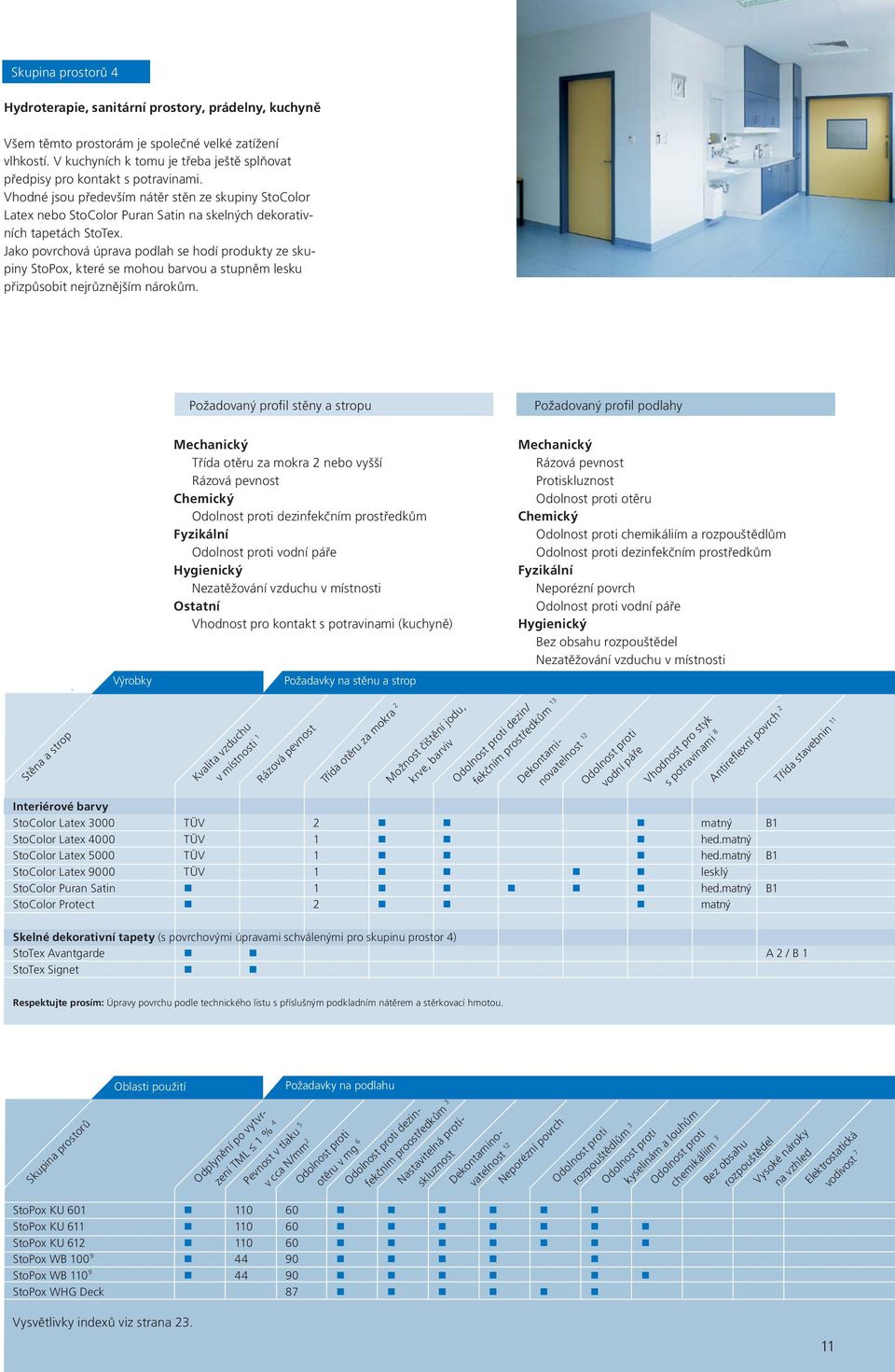

11 Skupina prostorů 4 Hydroterapie, sanitární prostory, prádelny, kuchyně Všem těmto prostorám je společné velké zatížení vlhkostí. V kuchyních k tomu je třeba ještě splňovat předpisy pro kontakt s potravinami. Vhodné jsou především nátěr stěn ze skupiny StoColor Latex nebo StoColor Puran Satin na skelných dekorativních tapetách StoTex. Jako povrchová úprava podlah se hodí produkty ze skupiny StoPox, které se mohou barvou a stupněm lesku přizpůsobit nejrůznějším nárokům. Požadovaný profil stěny a stropu Požadovaný profil podlahy nebo vyšší Chemický dezinfekčním prostředkům Fyzikální Ostatní Vhodnost pro kontakt s potravinami (kuchyně) Možnost čištění jodu, Protiskluznost otěru Chemický chemikáliím a rozpouštědlům dezinfekčním prostředkům Fyzikální Neporézní povrch Bez obsahu rozpouštědel dezin/ fekčním prostředkům 13 Interiérové barvy StoColor Latex 3000 TÜV 2 matný B1 StoColor Latex 4000 TÜV 1 hed.matný StoColor Latex 5000 TÜV 1 hed.matný B1 StoColor Latex 9000 TÜV 1 lesklý StoColor Puran Satin 1 hed.matný B1 StoColor Protect 2 matný Skelné dekorativní tapety (s povrchovými úpravami schválenými pro skupinu prostor 4) StoTex Avantgarde A 2 / B 1 StoTex Signet Respektujte prosím: Úpravy povrchu podle technického listu s příslušným podkladním nátěrem a stěrkovací hmotou. Skupina prostorů Oblasti použití Odplynění po vytvrzení TML 1 % 4 Požadavky na podlahu Pevnost v tlaku 5 v cca N/mm 2 otěru v mg 6 Nastavitelná protiskluznost dezinfekčním proostředkům 3 Neporézní povrch rozpouštědlům 3 kyselinám a louhům chemikáliím 3 Bez obsahu rozpouštědel Vysoké nároky na vzhled Elektrostatická vodivost 7 StoPox KU StoPox KU StoPox KU StoPox WB StoPox WB StoPox WHG Deck 87 Vysvětlivky indexů viz strana

12 Skupina prostorů 5 Všeobecná péče, vyšetřovny a ošetřovny, sklady Na nemocniční pokoje, ošetřovny a sklady pro všeobecné medicínské produkty jsou kladeny zvýšené požadavky z hlediska možnosti čištění a kvality vzduchu v místnosti. Zvláštní význam mají také estetické komponenty povrchu stěn a stropu. Příjemné barevné odstíny zmírňují nejistotu, vytvářejí důvěru a pomáhají uzdravení bez dalších nákladů. Základ pro volbu barev nabízí systém StoColor, jehož 800 barevných nuancí umožňuje rozmanitá řešení v odpovídajících materiálech. Požadovaný profil stěny a stropu nebo vyšší Možnost čištění od jódu, vody a barviv Chemický dezinfekčním prostředkům dezinfekčním prostředkům 13 Interiérové barvy StoColor Latex 3000 TÜV 2 matný B 1 StoColor Latex 4000 TÜV 1 hed.matný StoColor Latex 5000 TÜV 1 hed.matný B 1 StoColor Latex 9000 TÜV 1 lesklý StoColor Puran Satin 1 hed.matný B 1 Skelné dekorativní tapety (s povrchovými úpravami schválenými pro skupinu prostor 5) StoTex Avantgarde A 2 / B 1 StoTex Classic A 2 / B 1 Respektujte prosím: Úpravy povrchu podle technického listu s příslušným podkladním nátěrem a stěrkovací hmotou. Vysvětlivky indexů viz strana 23.

13 Skupina prostorů 6 Dopravní cesty, uzly Cesty, jako jsou chodby a schodiště, po kterých se pohybuje veřejnost, by měly kromě čisté účelnosti vyhovovat také estetickým požadavkům. Zde je možno navíc zvolit barevné koncepce, které usnadňují orientaci ve velkých nemocničních komplexech. Na druhé straně musejí být povrchy chodeb velmi odolné proti rázům kvůli zatížení zásobovacími vozíky a postelemi. Nabízejí se zde interiérové barvy StoColor nebo interiérové omítky StoDecolit, které lze kombinovat do různých barevných odstínů podle StoColor Systém. Povrchové úpravy podlah ze skupiny StoPox a Sto- Pur odpovídají kromě požadavků na mechanickou zatížitelnost také nejrůznějším nárokům na vzhled. Požadovaný profil stěny a stropu nebo vyšší Ostatní Třída stavebnin A2 Požadovaný profil podlahy Vysoká pevnost v tlaku otěru Chemický chemikáliím a rozpouštědlům dezinfekčním prostředkům Bez obsahu rozpouštědel Ostatní Vysoké nároky na vzhled dezin/ fekčním prostředkům 13 Interiérové omítky StoDecolit K/R/MP TÜV A 2 Interiérové barvy StoColor In TÜV 2 A 2 Skelné dekorativní tapety (s povrchovými úpravami schválenými pro skupinu prostor 6) StoTex Avantgarde A 2 / B 1 StoTex Classic A 2 / B 1 Respektujte prosím: Úpravy povrchu podle technického listu s příslušným podkladním nátěrem a stěrkovací hmotou. Skupina prostorů Termékek Oblasti použití Odplynění po vytvrzení TML 1 % 4 Anforderungen Požadavky na podlahu Padló Pevnost v tlaku 5 v cca N/mm 2 otěru v mg 6 dezinfekčním proostředkům 3 Nastavitelná protiskluznost Neporézní povrch rozpouštědlům 3 kyselinám a louhům chemikáliím 3 Bez obsahu rozpouštědel Vysoké nároky na vzhled Elektrostatická vodivost 7 StoPox BB OS StoPox KU StoPox KU StoPox KU StoPox WB StoPox WB StoPox WL StoPox WL StoPur IB StoPur IB StoPur IB 5 95 Vysvětlivky indexů viz strana

14 Skupina prostorů 7 Dílny a technické prostory Technické a medicínské dílny v nemocnicích se ve svých požadavcích neliší od srovnatelných prostor v průmyslu nebo u malých podniků. Je zde třeba respektovat především aspekty, jako je robustnost, protipožární ochrana a běžná pravidla hygieny práce. Požadovaný profil stěny a stropu Třída otěru za mokra 3 nebo vyšší Ostatní Třída stavebnin A2 dezinfekčním prostředkům 13 Interiérové omítky StoDecolit K/R/MP TÜV A 2 Interiérové barvy StoColor In TÜV 2 A 2 Skelné dekorativní tapety (s povrchovými úpravami schválenými pro skupinu prostor 7) StoTex Avantgarde A 2 / B 1 StoTex Signet Respektujte prosím: Úpravy povrchu podle technického listu s příslušným podkladním nátěrem a stěrkovací hmotou. Vysvětlivky indexů viz strana

15 Skupina prostorů 8 Prostory laserové a nukleární medicíny Ošetřovny a vyšetřovny, ve kterých se používají izotopy, radionuklidy a laser, je třeba považovat za zvláštní prostory i z pohledu povrchu zdí a stropu. a nejvyšší odolnost proti otěru za mokra vyžadují především prostory nukleární medicíny. Zde je k dispozici primárně polyuretanová barva StoColor Puran Satin dimenzovaná na nejvyšší mechanické zatížení. Požadovaný profil stěny a stropu Třída otěru za mokra 1 Chemický chemikáliím a rozpouštědlům Fyzikální Povrch s uzavřenými póry Antireflexní povrch dezinfekčním prostředkům dezin/ fekčním prostředkům 13 Interiérové barvy StoColor Puran Satin 1 hed. matný B1 Skelné dekorativní tapety (s povrchovými úpravami schválenými pro skupinu prostor 8) StoTex Avantgarde A 2 / B 1 StoTex Classic A 2 / B 1 Respektujte prosím: Úpravy povrchu podle technického listu s příslušným podkladním nátěrem a stěrkovací hmotou. Vysvětlivky indexů viz strana

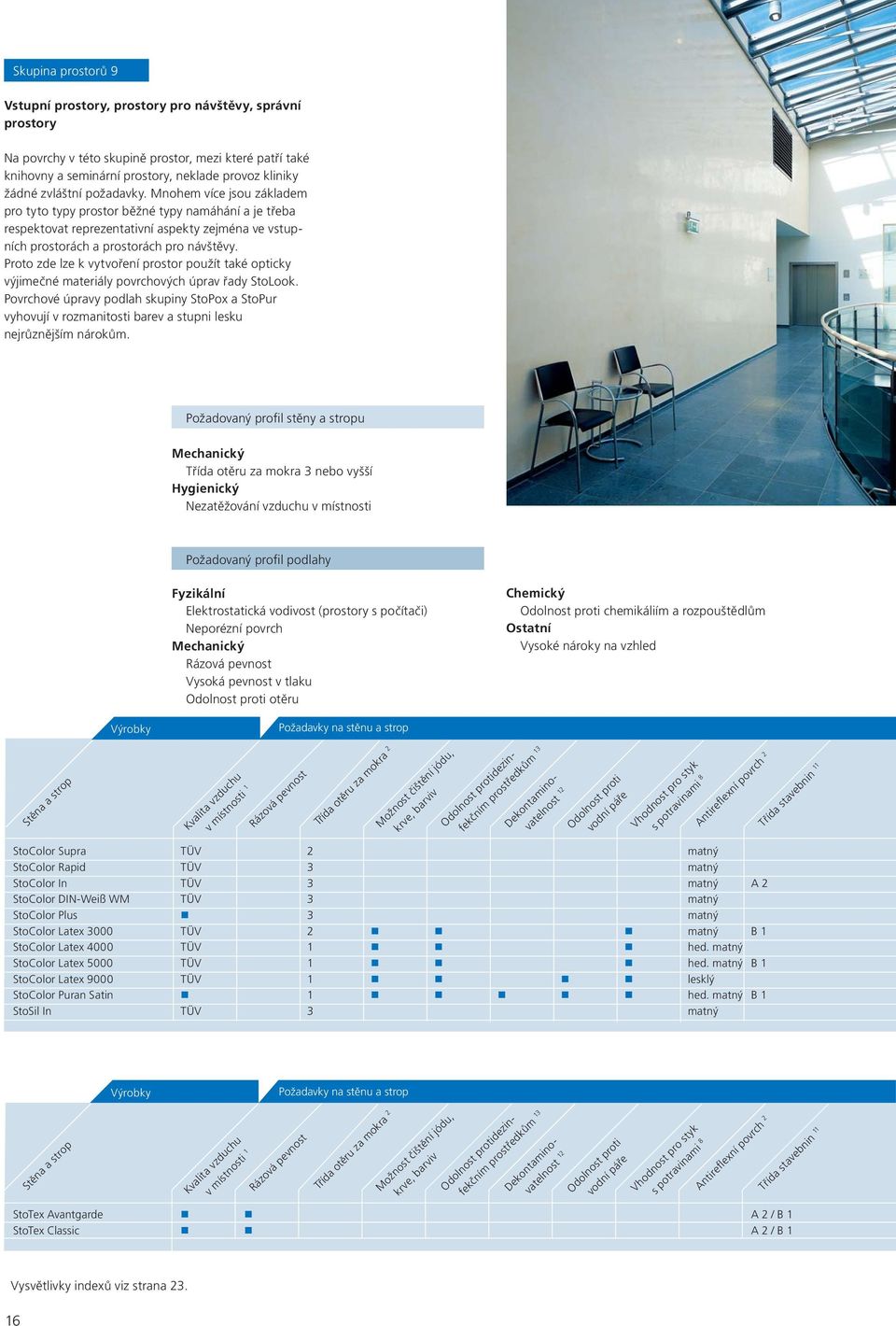

16 Skupina prostorů 9 Vstupní prostory, prostory pro návštěvy, správní prostory Na povrchy v této skupině prostor, mezi které patří také knihovny a seminární prostory, neklade provoz kliniky žádné zvláštní požadavky. Mnohem více jsou základem pro tyto typy prostor běžné typy namáhání a je třeba respektovat reprezentativní aspekty zejména ve vstupních prostorách a prostorách pro návštěvy. Proto zde lze k vytvoření prostor použít také opticky výjimečné materiály povrchových úprav řady StoLook. Povrchové úpravy podlah skupiny StoPox a StoPur vyhovují v rozmanitosti barev a stupni lesku nejrůznějším nárokům. Požadovaný profil stěny a stropu Třída otěru za mokra 3 nebo vyšší Požadovaný profil podlahy Fyzikální Elektrostatická vodivost (prostory s počítači) Neporézní povrch Vysoká pevnost v tlaku otěru Chemický chemikáliím a rozpouštědlům Ostatní Vysoké nároky na vzhled dezinfekčním prostředkům 13 StoColor Supra TÜV 2 matný StoColor Rapid TÜV 3 matný StoColor In TÜV 3 matný A 2 StoColor DIN-Weiß WM TÜV 3 matný StoColor Plus 3 matný StoColor Latex 3000 TÜV 2 matný B 1 StoColor Latex 4000 TÜV 1 hed. matný StoColor Latex 5000 TÜV 1 hed. matný B 1 StoColor Latex 9000 TÜV 1 lesklý StoColor Puran Satin 1 hed. matný B 1 StoSil In TÜV 3 matný dezinfekčním prostředkům 13 StoTex Avantgarde A 2 / B 1 StoTex Classic A 2 / B 1 Vysvětlivky indexů viz strana

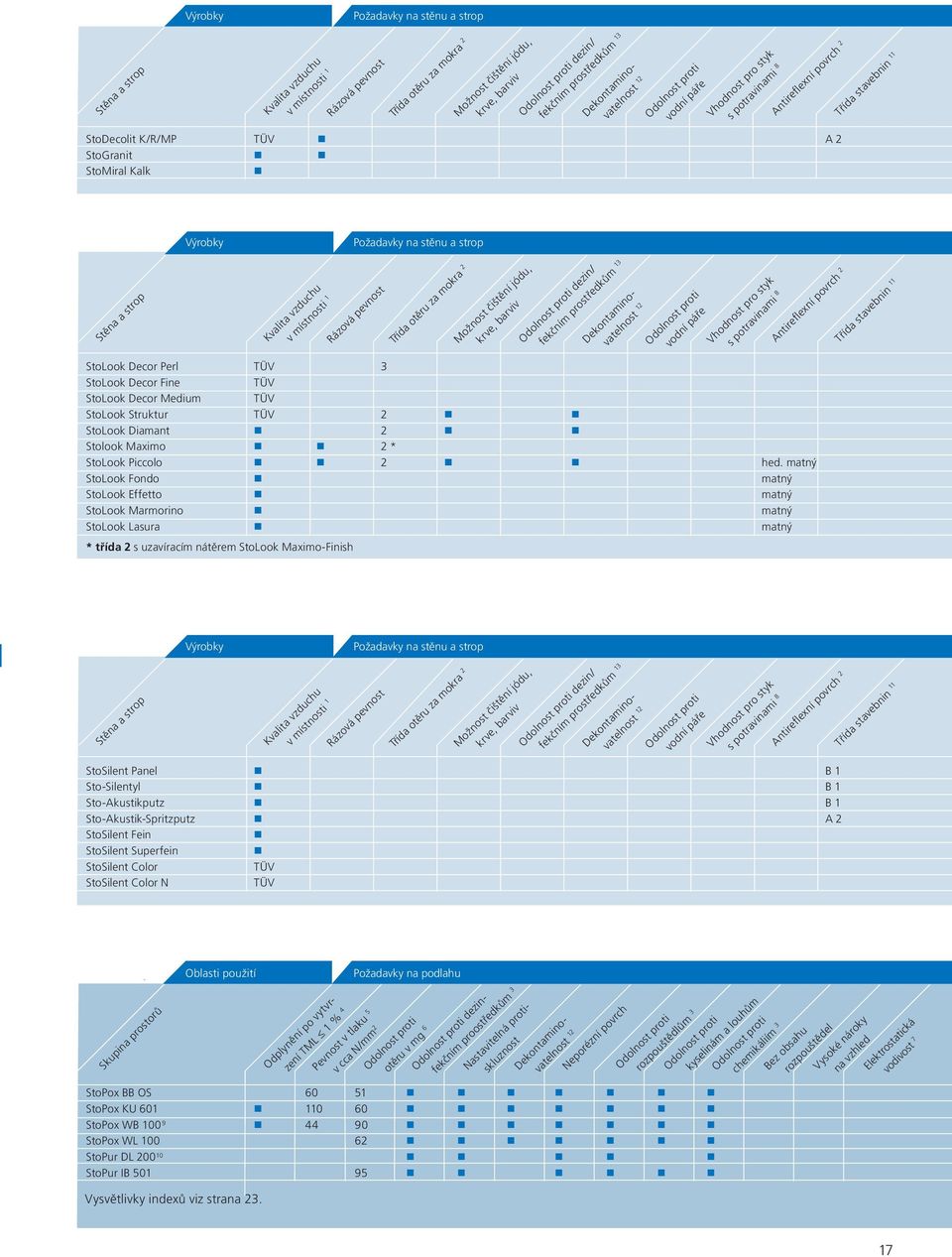

17 dezin/ fekčním prostředkům 13 StoDecolit K/R/MP TÜV A 2 StoGranit StoMiral Kalk dezin/ fekčním prostředkům 13 StoLook Decor Perl TÜV 3 StoLook Decor Fine TÜV StoLook Decor Medium TÜV StoLook Struktur TÜV 2 StoLook Diamant 2 Stolook Maximo 2 * StoLook Piccolo 2 hed. matný StoLook Fondo matný StoLook Effetto matný StoLook Marmorino matný StoLook Lasura matný * třída 2 s uzavíracím nátěrem StoLook Maximo-Finish dezin/ fekčním prostředkům 13 StoSilent Panel B 1 Sto-Silentyl B 1 Sto-Akustikputz B 1 Sto-Akustik-Spritzputz A 2 StoSilent Fein StoSilent Superfein StoSilent Color TÜV StoSilent Color N TÜV Skupina prostorů Termékek Oblasti použití Odplynění po vytvrzení TML 1 % 4 Anforderungen Požadavky na podlahu Padló Pevnost v tlaku 5 v cca N/mm 2 otěru v mg 6 Nastavitelná protiskluznost dezinfekčním proostředkům 3 Neporézní povrch rozpouštědlům 3 kyselinám a louhům StoPox BB OS StoPox KU StoPox WB StoPox WL StoPur DL StoPur IB chemikáliím 3 Bez obsahu rozpouštědel Vysoké nároky na vzhled Elektrostatická vodivost 7 Vysvětlivky indexů viz strana

18 Přehled služeb Nemocnice Ukázka objektu StoDesign: Barevné provedení nemocnic a klinik Klinika následné péče ve venkovské části Tannheimu poskytuje komplexní rodinně zaměřenou následnou péči pro děti a mládež s onemocněním rakovinou, mukoviscidózou a nemocemi srdce, pro které je k dispozici 131 lůžek. Celkové zařízení s užitnou plochou m 2 se dělí do čtyř dílčích oblastí. 1. část pro bydlení s jednotlivými apartmány pro pacienty a jejich rodinné příslušníky, 2. léčebně-terapeutické oddělení, 3. pedagogické oddělení s mateřskou školou, 4. kontaktní a společenské prostory. Požadavky na vybavení byly splněny kvalitními výrobky odpovídajícími nárokům na zdravé bydlení. Základem architektonického návrhu je tvar plástve jako symbol ideálního sociálního společenství. K tomu vytvořila designérka zabývající se komunikací Bettina Kampeová logo: V šestiúhelníku pomáhají pacientům, návštěvníkům a personálu v orientaci barevné piktogramy. Snadno pochopitelná písmena, číslice, tvary a barvy ukazují směr a vyjadřují i věcné informace. Společně s třídou grafiků odborné školy zaměřené na módu v Mnichově byl v Tannheimu vytvořen systém chodeb s piktogramy pro děti. Pro orientaci v budově byly použity barvy. Každé oddělení má svou vlastní barvu. Předlohou se staly barvy ročních období. Celkové barevné provedení vnitřních i venkovních prostor se podařilo vytvořit a realizovat v úzké spolupráci s pracovníky, staviteli, architekty a interiérovými architekty, konkrétními řemeslníky a v neposlední řadě díky pomoci Sto AG. Pracovníci StoDesign i místní poradci byli kdykoli k dispozici, pokud se objevily nějaké otázky. 18

19 Vysvětlivky indexů 1. kontrolovaná kvalita TÜV 2. ÖN EN pro objasnění odolnosti proti dezinfekčním prostředkům, rozpouštědlům a chemikáliím v konkrétním případě se prosím obraťte na Sto s.r.o. 4. M+W Zander outgassing accessment 5. DIN EN Taber CS 10 / 1000 g/ 1000 U 7. DIN EN 1081, DIN IEC (ECF-DIF) 8. PZ FMPA Stuttgart 9. konečná povrchová úprava se Sto Divers P 105/P 11. pro optimální možnost čištění 10. povrchová úprava vrstev 11. DIN DIN PZ TÜV stavby a provoz 19
