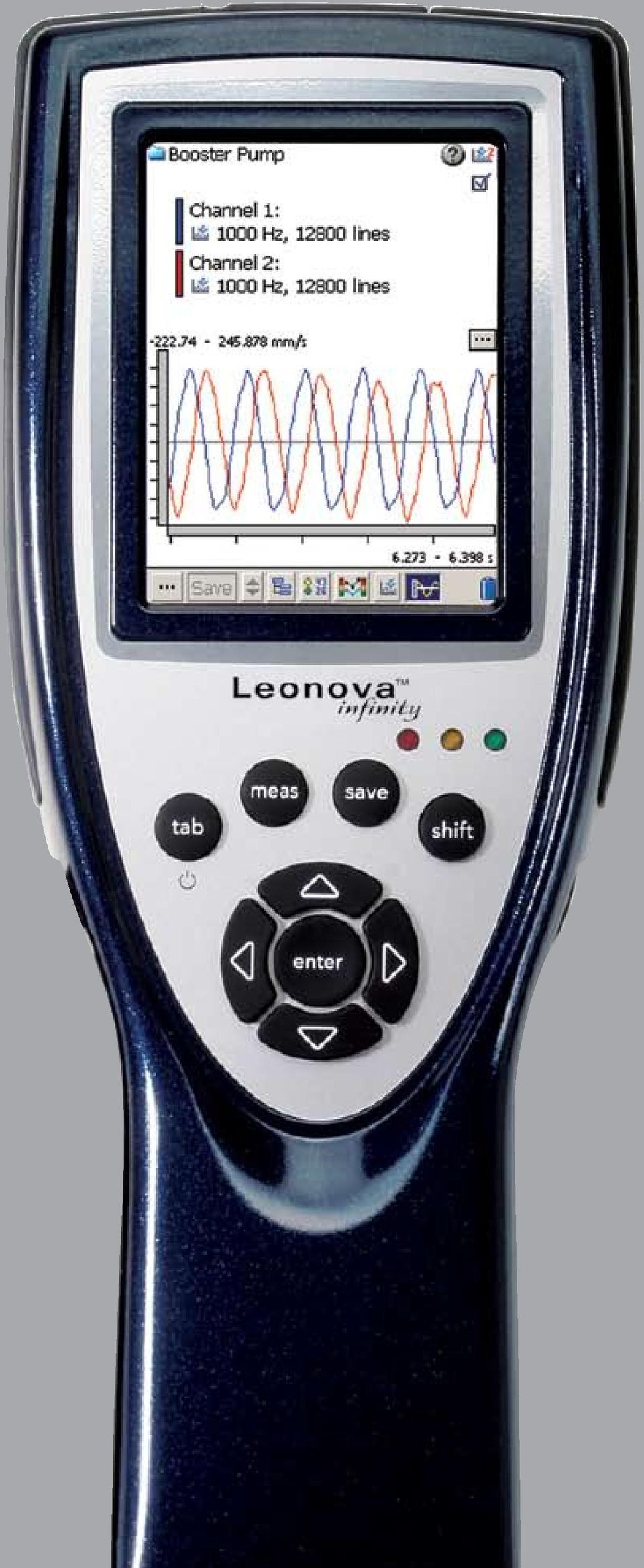

2 The best way to predict the future is to invent it Alan Kay.

3

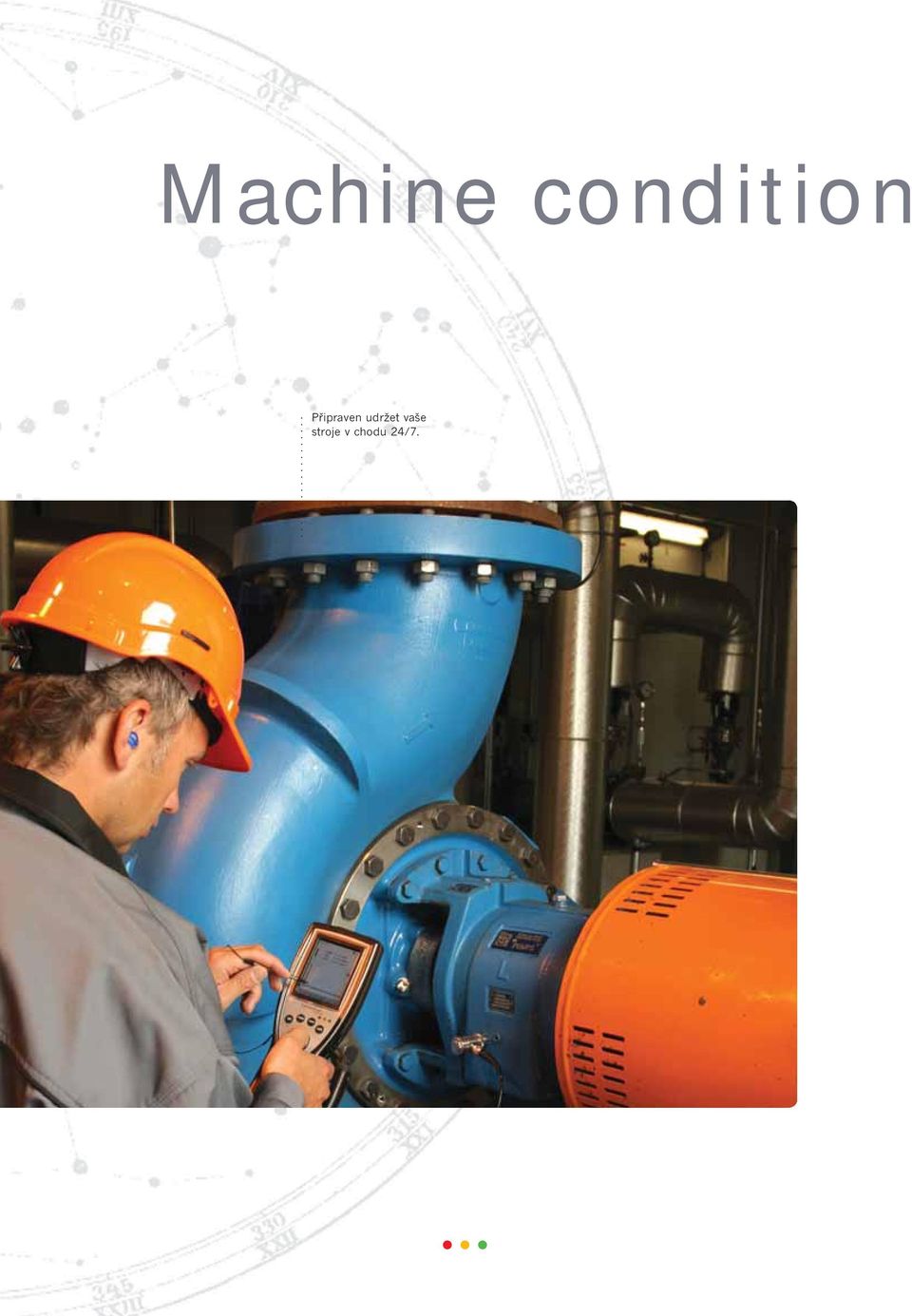

4 Machine condition Připraven udržet vaše stroje v chodu 24/7. Get an instant field diagnosis, analyse when required.

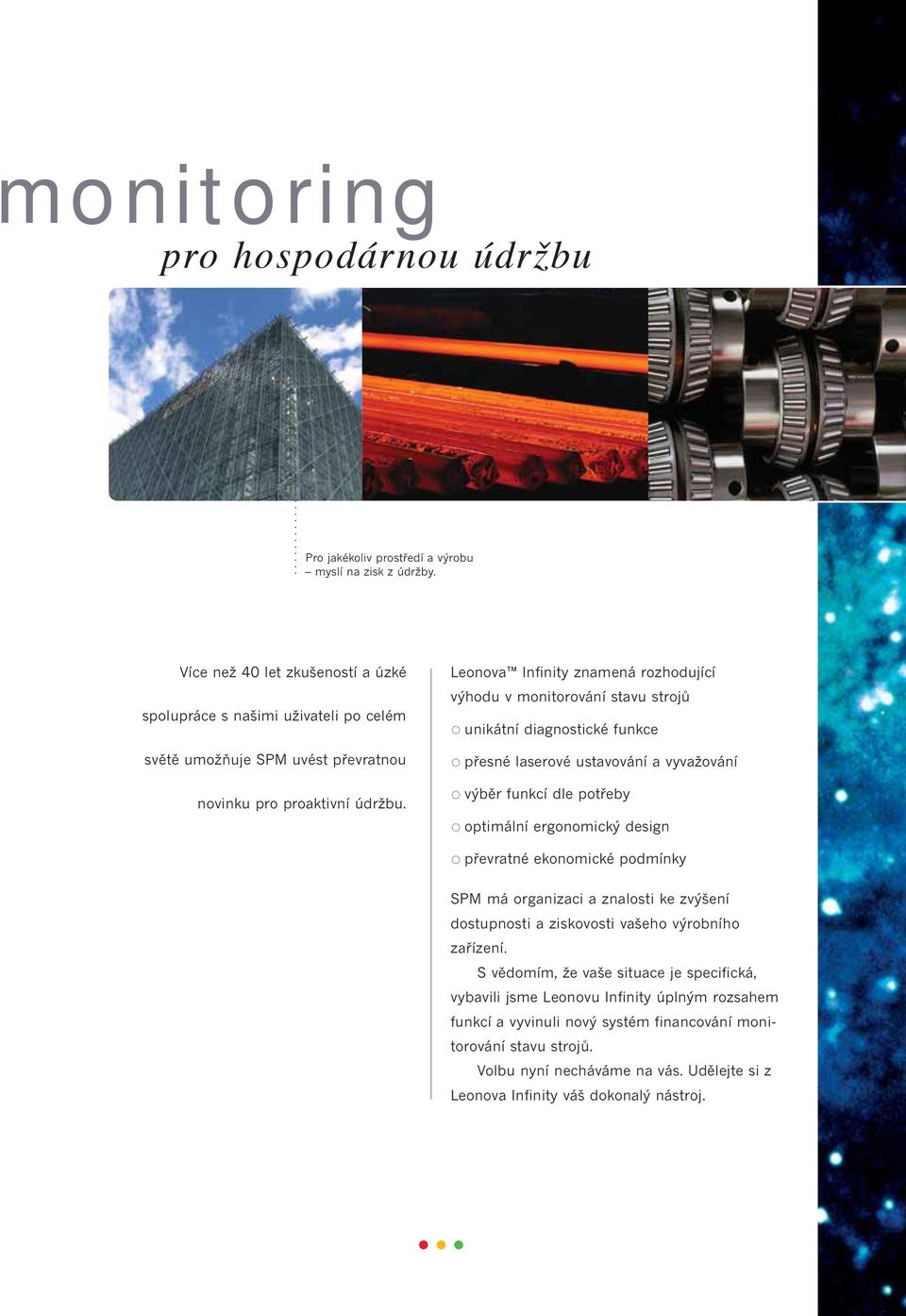

5 monitoring pro hospodárnou údržbu Pro jakékoliv prostředí a výrobu myslí na zisk z údržby. Více než 40 let zkušeností a úzké spolupráce s našimi uživateli po celém světě umožňuje SPM uvést převratnou novinku pro proaktivní údržbu. Leonova Infinity znamená rozhodující výhodu v monitorování stavu strojů ö unikátní diagnostické funkce ö přesné laserové ustavování a vyvažování ö výběr funkcí dle potřeby ö optimální ergonomický design ö převratné ekonomické podmínky SPM má organizaci a znalosti ke zvýšení dostupnosti a ziskovosti vašeho výrobního zařízení. S vědomím, že vaše situace je specifická, vybavili jsme Leonovu Infinity úplným rozsahem funkcí a vyvinuli nový systém financování monitorování stavu strojů. Volbu nyní necháváme na vás. Udělejte si z Leonova Infinity váš dokonalý nástroj.

6 Technical Zelená dobře, červená špatně, žlutá jako včasné varování. High-tech dělá život jednodušší. Páteří veškeré proaktivní údržby jsou aktuální údaje o stavu stroje získané pomocí dvou osvědčených frontline technik. Monitorování mohutnosti vibrací dle ISO standardu diagnostikuje celkový stav stroje. Monitorování rázových pulsů pomocí True SPM Metody poskytuje včasné varování o poškození ložiska, nejčastější příčiny předčasného selhání strojů. Mohutnost vibrací plus FFT spektrum Leonova měří vibrační rychlost, zrychlení a výchylku v souladu s nejnovějším standardem ISO 10816, v menu lze vybrat všechny specifikované třídy strojů a jejich alarmové limitní hodnoty. Navíc kromě RMS efektivní hodnoty vibrací Leonova zobrazuje FFT spektrum, ve kterém lze jednoduše identifikovat příznaky nevývahy, nesouososti či strukturální slabosti. Metoda True SPM SPM metoda měření rázových pulsů je jediná úspěšná monitorovací technika specializovaná na valivé části ložisek. Představuje přesnou informaci o mechanickém stavu povrchu drah a o stavu mazání z důvodu ohodnocení životnosti ložisek. Instalační vady a suchý chod, základní příčiny mnoha vad ložisek, lze zjistit jednoduše.

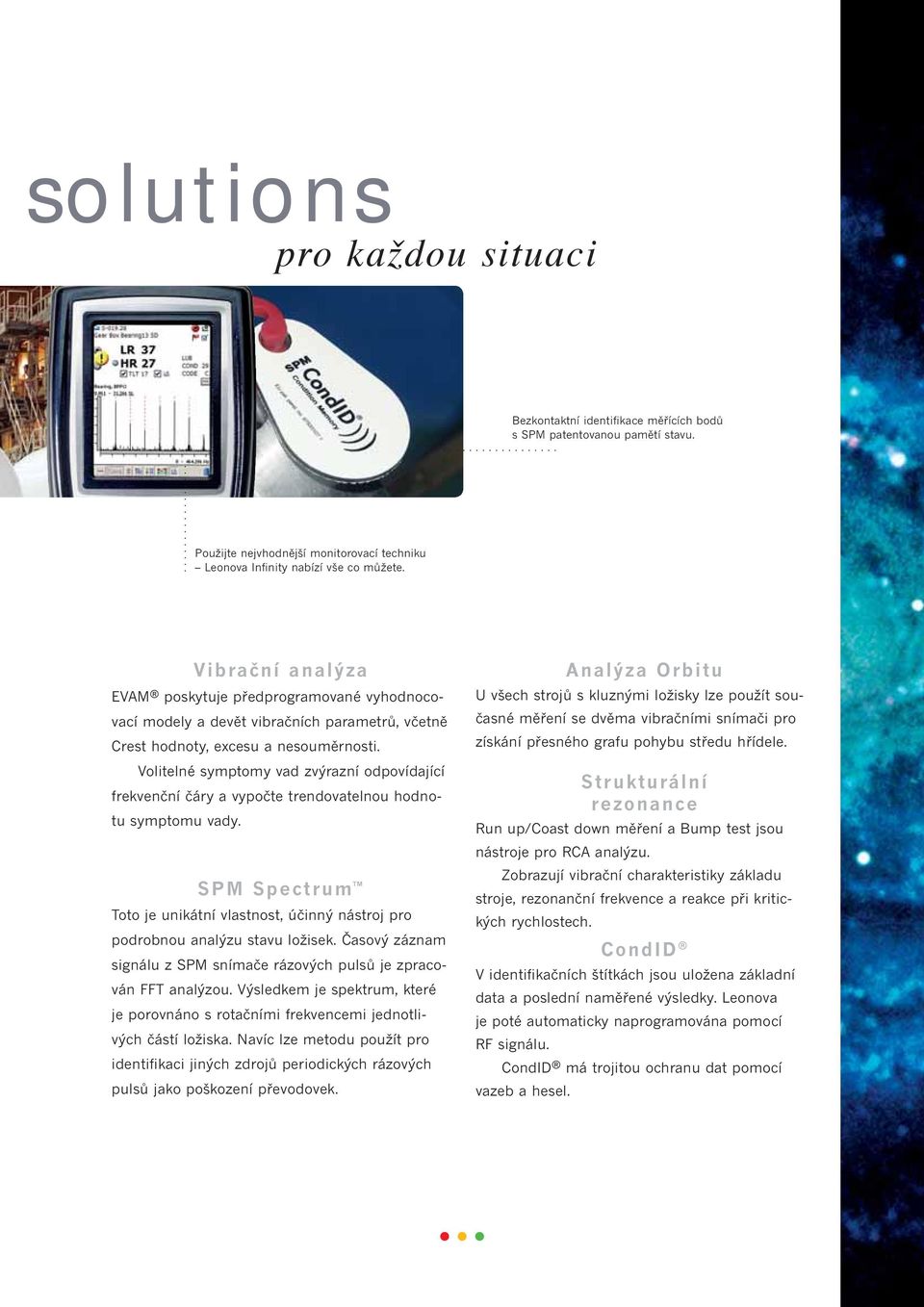

7 solutions pro každou situaci Bezkontaktní identifikace měřících bodů s SPM patentovanou pamětí stavu. Použijte nejvhodnější monitorovací techniku Leonova Infinity nabízí vše co můžete. Vibrační analýza EVAM poskytuje předprogramované vyhodnocovací modely a devět vibračních parametrů, včetně Crest hodnoty, excesu a nesouměrnosti. Volitelné symptomy vad zvýrazní odpovídající frekvenční čáry a vypočte trendovatelnou hodnotu symptomu vady. SPM Spectrum Toto je unikátní vlastnost, účinný nástroj pro podrobnou analýzu stavu ložisek. Časový záznam signálu z SPM snímače rázových pulsů je zpracován FFT analýzou. Výsledkem je spektrum, které je porovnáno s rotačními frekvencemi jednotlivých částí ložiska. Navíc lze metodu použít pro identifikaci jiných zdrojů periodických rázových pulsů jako poškození převodovek. Analýza Orbitu U všech strojů s kluznými ložisky lze použít současné měření se dvěma vibračními snímači pro získání přesného grafu pohybu středu hřídele. Strukturální rezonance Run up/coast down měření a Bump test jsou nástroje pro RCA analýzu. Zobrazují vibrační charakteristiky základu stroje, rezonanční frekvence a reakce při kritických rychlostech. CondID V identifikačních štítkách jsou uložena základní data a poslední naměřené výsledky. Leonova je poté automaticky naprogramována pomocí RF signálu. CondID má trojitou ochranu dat pomocí vazeb a hesel.

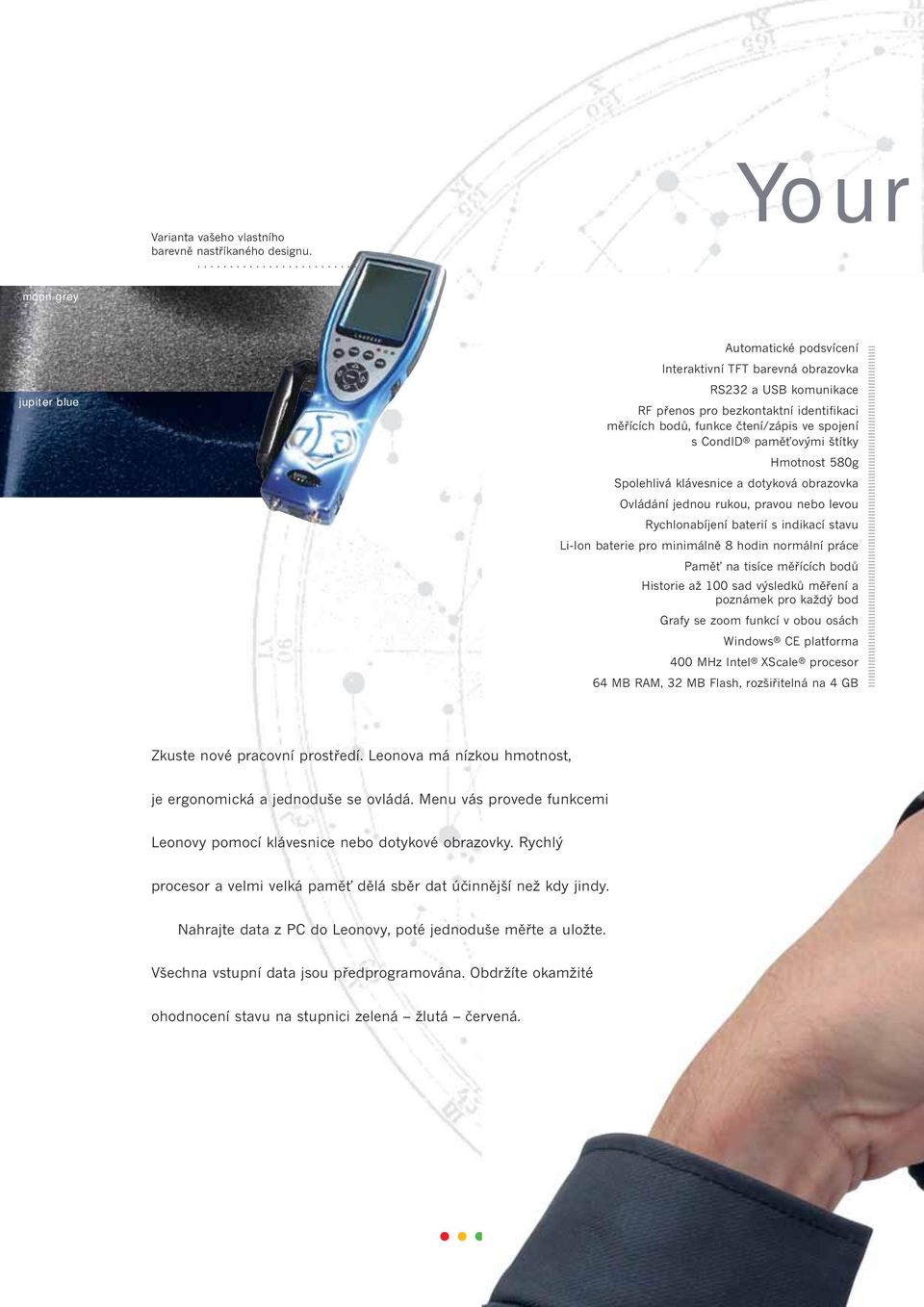

8 Your Varianta vašeho vlastního barevně nastříkaného designu. moon grey jupiter blue Automatické podsvícení Interaktivní TFT barevná obrazovka RS232 a USB komunikace RF přenos pro bezkontaktní identifikaci měřících bodů, funkce čtení/zápis ve spojení s CondID paměťovými štítky Hmotnost 580g Spolehlivá klávesnice a dotyková obrazovka Ovládání jednou rukou, pravou nebo levou Rychlonabíjení baterií s indikací stavu Li-Ion baterie pro minimálně 8 hodin normální práce Paměť na tisíce měřících bodů Historie až 100 sad výsledků měření a poznámek pro každý bod Grafy se zoom funkcí v obou osách Windows CE platforma 400 MHz Intel XScale procesor 64 MB RAM, 32 MB Flash, rozšiřitelná na 4 GB Zkuste nové pracovní prostředí. Leonova má nízkou hmotnost, je ergonomická a jednoduše se ovládá. Menu vás provede funkcemi Leonovy pomocí klávesnice nebo dotykové obrazovky. Rychlý procesor a velmi velká paměť dělá sběr dat účinnější než kdy jindy. Nahrajte data z PC do Leonovy, poté jednoduše měřte a uložte. Všechna vstupní data jsou předprogramována. Obdržíte okamžité ohodnocení stavu na stupnici zelená žlutá červená.

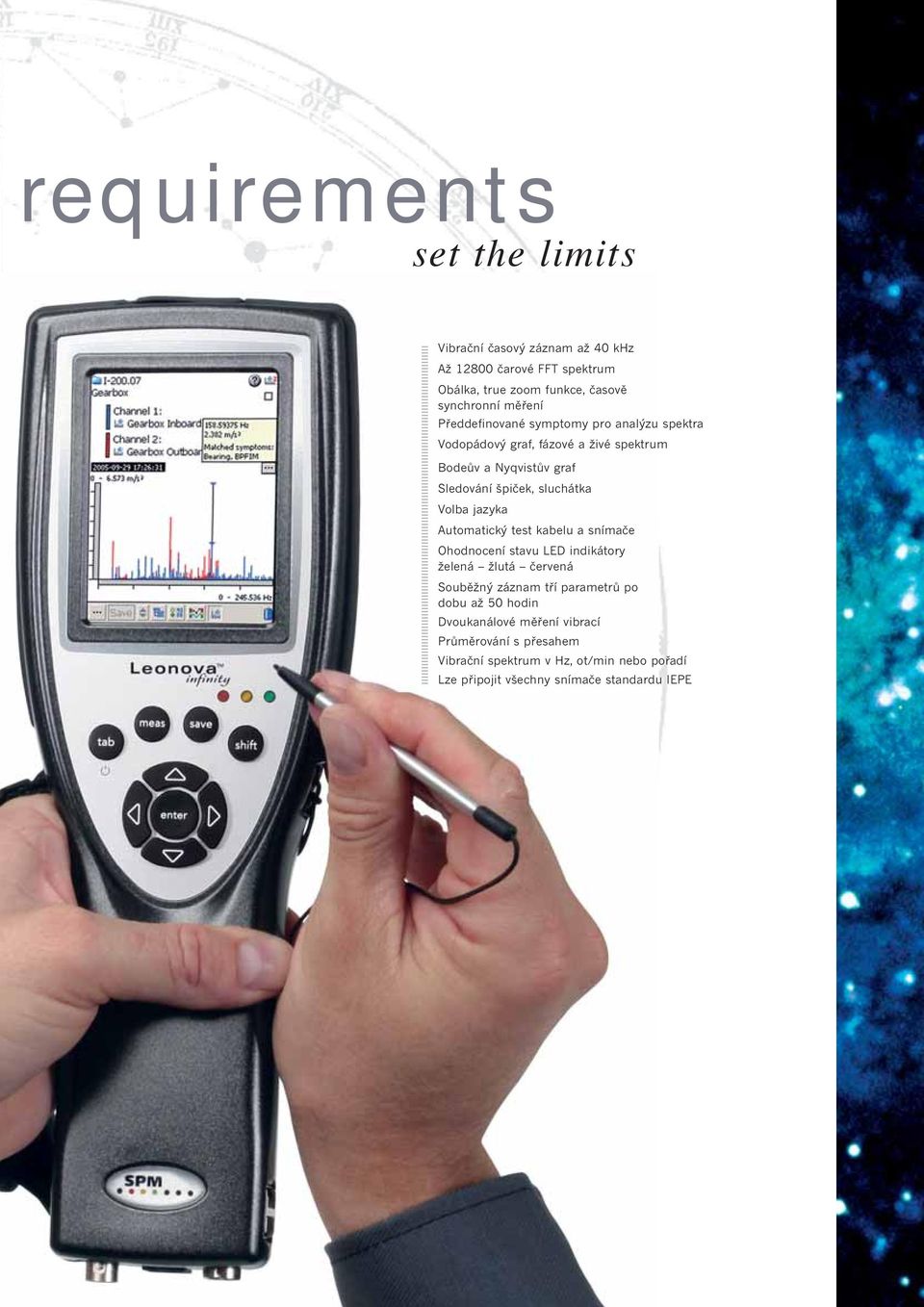

9 requirements set the limits Vibrační časový záznam až 40 khz Až čarové FFT spektrum Obálka, true zoom funkce, časově synchronní měření Předdefinované symptomy pro analýzu spektra Vodopádový graf, fázové a živé spektrum Bodeův a Nyqvistův graf Sledování špiček, sluchátka Volba jazyka Automatický test kabelu a snímače Ohodnocení stavu LED indikátory želená žlutá červená Souběžný záznam tří parametrů po dobu až 50 hodin Dvoukanálové měření vibrací Průměrování s přesahem Vibrační spektrum v Hz, ot/min nebo pořadí Lze připojit všechny snímače standardu IEPE

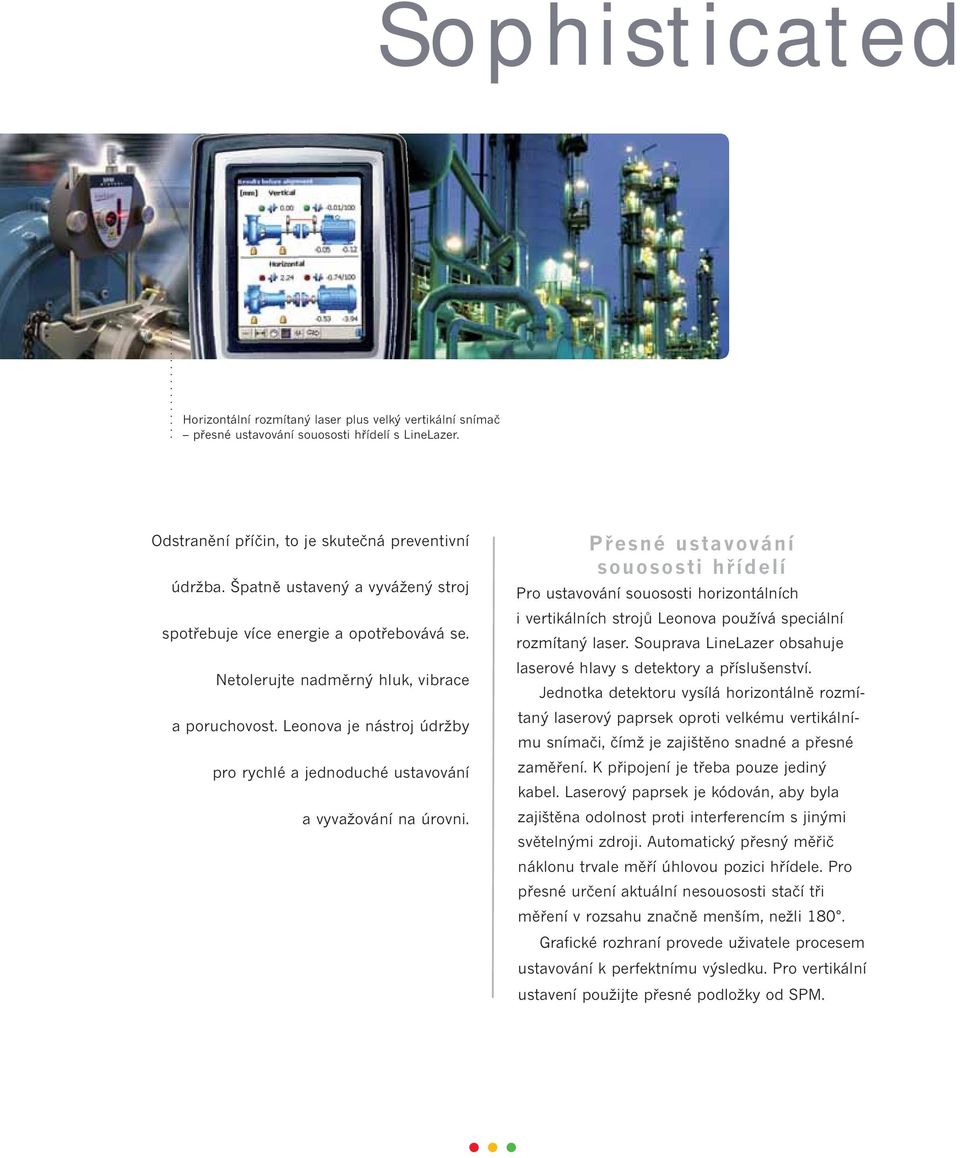

10 Sophisticated Horizontální rozmítaný laser plus velký vertikální snímač přesné ustavování souososti hřídelí s LineLazer. Odstranění příčin, to je skutečná preventivní údržba. Špatně ustavený a vyvážený stroj spotřebuje více energie a opotřebovává se. Netolerujte nadměrný hluk, vibrace a poruchovost. Leonova je nástroj údržby pro rychlé a jednoduché ustavování a vyvažování na úrovni. Přesné ustavování souososti hřídelí Pro ustavování souososti horizontálních i vertikálních strojů Leonova používá speciální rozmítaný laser. Souprava LineLazer obsahuje laserové hlavy s detektory a příslušenství. Jednotka detektoru vysílá horizontálně rozmítaný laserový paprsek oproti velkému vertikálnímu snímači, čímž je zajištěno snadné a přesné zaměření. K připojení je třeba pouze jediný kabel. Laserový paprsek je kódován, aby byla zajištěna odolnost proti interferencím s jinými světelnými zdroji. Automatický přesný měřič náklonu trvale měří úhlovou pozici hřídele. Pro přesné určení aktuální nesouososti stačí tři měření v rozsahu značně menším, nežli 180. Grafické rozhraní provede uživatele procesem ustavování k perfektnímu výsledku. Pro vertikální ustavení použijte přesné podložky od SPM.

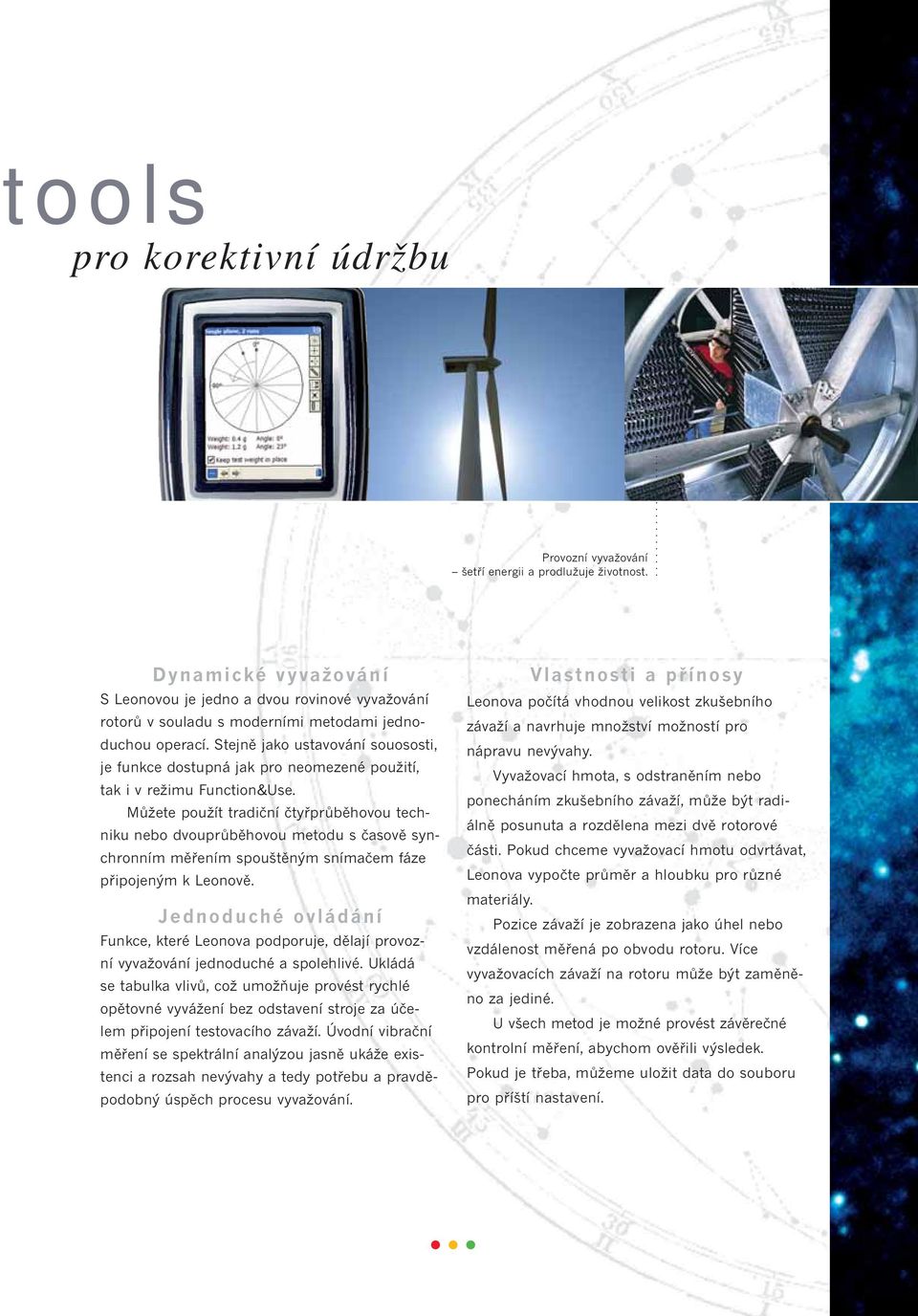

11 tools pro korektivní údržbu Provozní vyvažování šetří energii a prodlužuje životnost. Dynamické vyvažování S Leonovou je jedno a dvou rovinové vyvažování rotorů v souladu s moderními metodami jednoduchou operací. Stejně jako ustavování souososti, je funkce dostupná jak pro neomezené použití, tak i v režimu Function&Use. Můžete použít tradiční čtyřprůběhovou techniku nebo dvouprůběhovou metodu s časově synchronním měřením spouštěným snímačem fáze připojeným k Leonově. Jednoduché ovládání Funkce, které Leonova podporuje, dělají provozní vyvažování jednoduché a spolehlivé. Ukládá se tabulka vlivů, což umožňuje provést rychlé opětovné vyvážení bez odstavení stroje za účelem připojení testovacího závaží. Úvodní vibrační měření se spektrální analýzou jasně ukáže existenci a rozsah nevývahy a tedy potřebu a pravděpodobný úspěch procesu vyvažování. Vlastnosti a přínosy Leonova počítá vhodnou velikost zkušebního závaží a navrhuje množství možností pro nápravu nevývahy. Vyvažovací hmota, s odstraněním nebo ponecháním zkušebního závaží, může být radiálně posunuta a rozdělena mezi dvě rotorové části. Pokud chceme vyvažovací hmotu odvrtávat, Leonova vypočte průměr a hloubku pro různé materiály. Pozice závaží je zobrazena jako úhel nebo vzdálenost měřená po obvodu rotoru. Více vyvažovacích závaží na rotoru může být zaměněno za jediné. U všech metod je možné provést závěrečné kontrolní měření, abychom ověřili výsledek. Pokud je třeba, můžeme uložit data do souboru pro příští nastavení.

12 Pay for performance optimální ekonomika Pracujte s měřícím účtem objednejte si doplňovací soubor, když je potřeba. Condition Monitoring stojí peníze na vybavení, zaškolení a práci. S Leonovou máte svobodnou volbu vhodných funkcí do přístroje a způsobu platby za jejich použití. Funkce Platformu tvoří sběrač dat, který měří rychlost, teplotu a vibrace dle ISO2372. Komunikuje s Condmaster Nova a též akceptuje manuální vkládání dat. Přidejte jakoukoliv individuální funkci ze seznamu tak, abyste dostali přístroj pro monitorování strojů, který nejlépe splní vaše technické požadavky. Funkce můžete koupit v sadě nebo jednu po druhé, ve formě aktualizačních souborů. Rozšiřujte systém pomalu a rozložte čas potřebný pro zaškolení obsluhy. Použití Převeďte většinu vašich investičních nákladů na provozní nákupem "měřících kreditů" namísto neomezeného použití. Platformové funkce jsou vždy zdarma, zatímco každé měření stavu spotřebuje pár kreditů, v závislosti na metodě. Leonova vede účet a poskytuje dvě varovné hlášky před úplným vyprázdněním nádrže. Poté se přepne na rezervu.

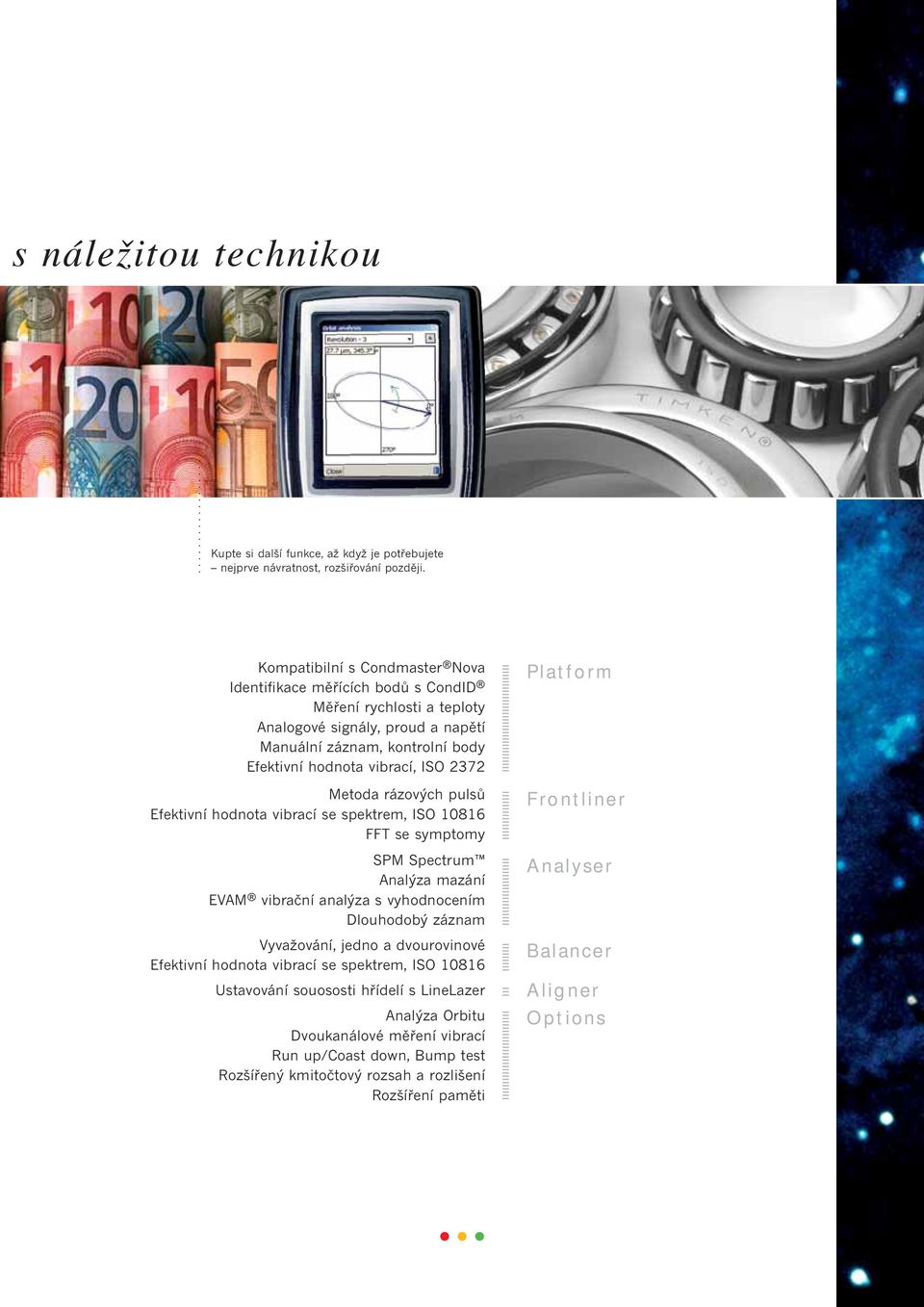

13 s náležitou technikou Kupte si další funkce, až když je potřebujete nejprve návratnost, rozšiřování později. Kompatibilní s Condmaster Nova Identifikace měřících bodů s CondID Měření rychlosti a teploty Analogové signály, proud a napětí Manuální záznam, kontrolní body Efektivní hodnota vibrací, ISO 2372 Metoda rázových pulsů Efektivní hodnota vibrací se spektrem, ISO FFT se symptomy SPM Spectrum Analýza mazání EVAM vibrační analýza s vyhodnocením Dlouhodobý záznam Vyvažování, jedno a dvourovinové Efektivní hodnota vibrací se spektrem, ISO Ustavování souososti hřídelí s LineLazer Analýza Orbitu Dvoukanálové měření vibrací Run up/coast down, Bump test Rozšířený kmitočtový rozsah a rozlišení Rozšíření paměti Platform Frontliner Analyser Balancer Aligner Options

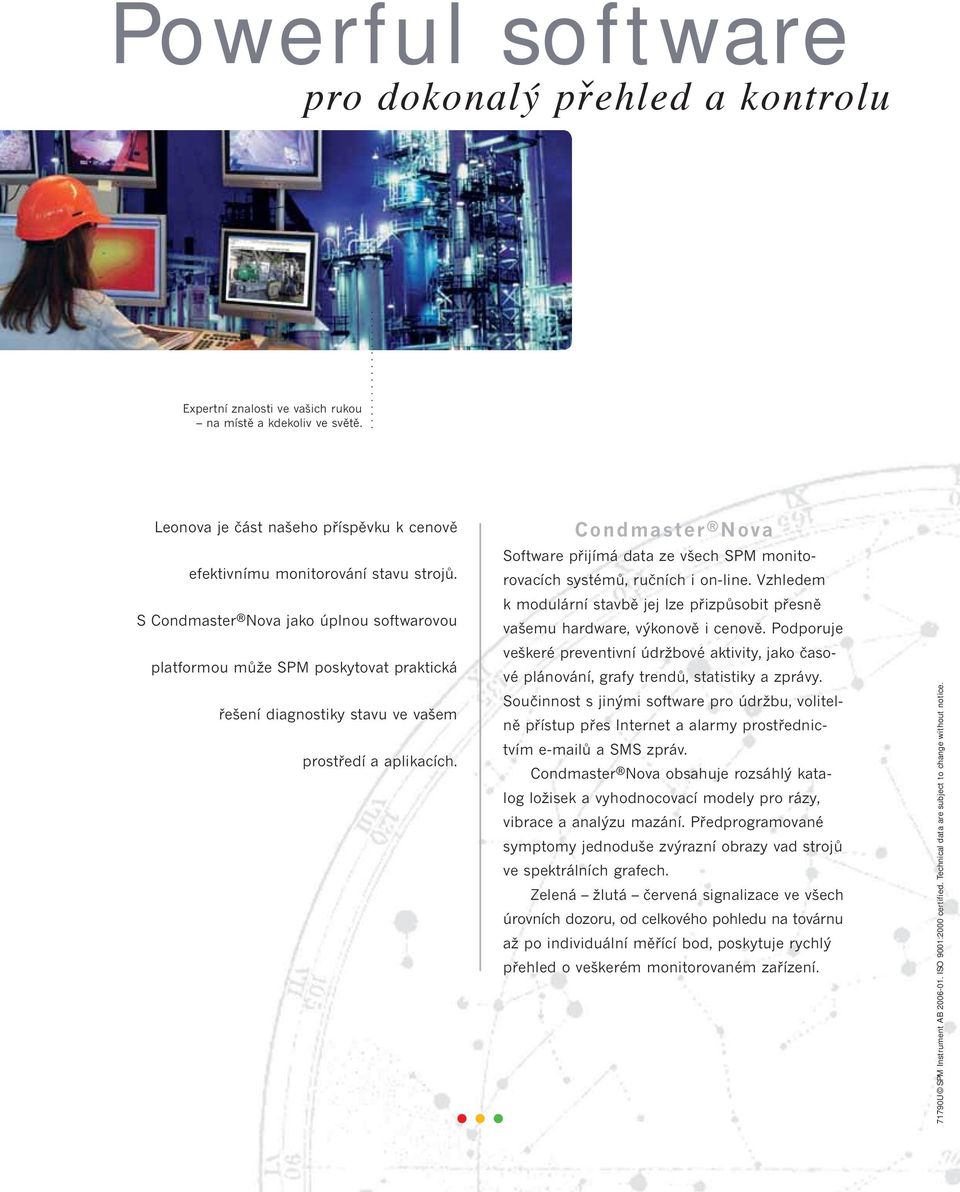

14 Powerful software pro dokonalý přehled a kontrolu Expertní znalosti ve vašich rukou na místě a kdekoliv ve světě. Leonova je část našeho příspěvku k cenově efektivnímu monitorování stavu strojů. S Condmaster Nova jako úplnou softwarovou platformou může SPM poskytovat praktická řešení diagnostiky stavu ve vašem prostředí a aplikacích. Condmaster Nova Software přijímá data ze všech SPM monitorovacích systémů, ručních i on-line. Vzhledem k modulární stavbě jej lze přizpůsobit přesně vašemu hardware, výkonově i cenově. Podporuje veškeré preventivní údržbové aktivity, jako časové plánování, grafy trendů, statistiky a zprávy. Součinnost s jinými software pro údržbu, volitelně přístup přes Internet a alarmy prostřednictvím ů a SMS zpráv. Condmaster Nova obsahuje rozsáhlý katalog ložisek a vyhodnocovací modely pro rázy, vibrace a analýzu mazání. Předprogramované symptomy jednoduše zvýrazní obrazy vad strojů ve spektrálních grafech. Zelená žlutá červená signalizace ve všech úrovních dozoru, od celkového pohledu na továrnu až po individuální měřící bod, poskytuje rychlý přehled o veškerém monitorovaném zařízení U SPM Instrument AB ISO 9001:2000 certified. Technical data are subject to change without notice.

15 Knowledge is power.

16 SPM Instrument AB
