1 PROVOZNÍ MANUÁL DRS 1700 DVD SYSTÉM DOMÁCÍHO KINA Čtěte pozorně tento autorizovaný servis. návod a uschovejte jej pro pozdější potřebu, v případě jakýkoliv problémů kontaktujte UPOZORNĚNÍ Abyste předešli nebezpečí úrazu elektrickým proudem nebo vzniku požáru, chraňte přístroj před deštěm nebo nadměrným vlhkem! VÝSTRAHA Používání ovládacích prvků, nastavování přístroje nebo postupy při obsluze, které jsou v rozporu s tímto návodem, mohou vést k úrazu. Nesnímejte žádné kryty a neopravujte přístroj sami. Veškeré opravy svěřte odbornému servisu. NEBEZPEČÍ DVD přehrávač je výrobek s laserovým zařízením třídy 1. Ačkoliv je v přehrávači použito laseru s neviditelným paprskem, při přímé expozici může být nebezpečný. Při obsluze přehrávače dbejte pokynů v návodu. 1

2 POZNÁMKA: Produkt obsahuje ochranu proti neautorizovanému kopírování, která je chráněna nároky určitých U.S. patentů a dalších práv duševního vlastnictví firmy Macrovision Corporation a dalšími vlastníky práv. Přístroj je určen pouze pro domácí a další omezené reprodukce pokud není jinak schváleno spol. Macrovision. Zasahování do technologie montáží systému je zakázáno. Vyrobeno pod licencí Dolby Laboratories. Dolby a symbol dvojitého-d jsou obchodní značky Doolby Laboratories. Chráněno zákonem Dolby Laboratories, Inc. Všechna práva vyhrazena. Integrovaný 6-ti kanálový Hi-Fi zesilovač. Vestavěný Dolby Digital dekodér. PŘÍSTROJ - BEZPEČNOSTNÍ OPATŘENÍ Na přívodní šňůru nešlapte ani na ní nestavte žádné těžké předměty. Přívodního kabelu se nedotýkejte mokrýma rukama. Nepoužívejte přístroj ve vlhkém nebo mokrém prostředí. Dejte pozor aby přístroj nenavlhl, nebyl postříkán nebo nebyl polity. Může to být nebezpečné. Neumisťujte na přístroj nádoby s vodou jako jsou vázy apod. Nevystavujte přístroj vysokým teplotám, otevřenému plameni; neumisťujte na něj zapálené svíčky apod. Pakliže nebude přístroj delší dobu v provozu doporučujeme odpojit jej od sítě. Nenechávejte jej v Stanby režimu. Před zapnutím DVD prosím nastavte hlasitost na přístroji i na zesilovači na minimum. Mohli byste si jinak poničit reproduktory. Pakliže přístroj přenesete z chladného prostředí do teplého, nechte přístroj adaptovat přibližně 1-2 hod. kvůli kondenzaci vlhkosti na laseru. Nezakrývejte ventilační a větrací otvory! EL. INFORMACE Ujistěte se, že napětí uvedené na štítku přístroje koresponduje s napětím v síti. Přístroj zapojte jen v tom případě, že je přívodní šňůra neporušena. Na přívodním kabelu neprovádějte žádné opravy ani úpravy. Je-li kabel poničen, musí být vyměněn za nový (jen autorizovaný servis). OPRAVY V přístroji nejsou součástky, které by jste si mohly opravit sami. Vždy, když je třeba, svěřte DVD přístroj kvalifikovanému servisu. ČIŠTĚNÍ Odpojte před čištěním přístroj ze zásuvky. Nepoužívejte vodu ani rozprašovač k čištění. Přístroj čistěte lehce navlhčeným (ne mokrým) hadříkem. Nepoužívejte žádná organická rozpouštědla jako benzín, ředidla, alkohol a jiné. 2

3 POPIS PŘEDNÍ PANEL 1. POWER Máte-li zapojeny všechny potřebné kabely, zapojte přístroj do sítě. Stiskem POWER zapnete přístroj. 2. OPEN/CLOSE V režimu DVD pomocí tohoto tl. otevřete/zavřete přihrádku na disk. V režimu TUNER vyberete stanice nebo režim ladění. 3. PLAY/PAUSE/AUTO V režimu DVD zahájíte/pozastavíte přehrávání. V režimu TUNER stiskem tohoto tl. provedete automatické ladění. 4. PREV/DOWN DVD přeskočí na předcházející skladbu. TUNER vyhledání stanic dolů. 5. NEXT/UP DVD přeskočí na další skladbu. TUNER vyhledání stanic nahoru. 6. ZDROJ VSTUPNÍHO SIGNÁLU Pomocí tohoto tl. vyberete zdroj vstupního signálu (vybraný vstup koresponduje se zapojením do terminálů na zadní straně přístroje) 7. HLASITOST Ovládání hlasitosti přístroje. ZADNÍ PANEL 1. ANTÉNA Připojte vnitřní FM a AM antény. 2. AUX IN vstup K připojení vstupů externích hudebních zdrojů. 3. AUDIO OUT výstup K připojení levého a pravého kanálu výstupu stejně jako výstupu pro subwoofer. 4. VIDEO VÝSTUP 5. S-VIDEO VÝSTUP 6. ZADNÍ Pro připojení levého a pravého efektového (surround) reproduktoru. 7. PŘEDNÍ/HLAVNÍ Pro připojení levého a pravého reproduktoru nebo hlavních reproduktorů. 8. CENTR/SUBWOOFER Pro připojení centrálního reproduktoru a subwooferu. 9. KOAXIÁLNÍ DIGITÁLNÍ ZVUKOVÝ VÝSTUP V ~50Hz Napájení ze sítě. 11. SCART výstup 12. OPTICKÝ výstup 3

4 DÁLKOVÝ OVLADAČ 1. OTEVŘÍT/ZAVŘÍT 2. MUTE ODPOJENÍ ZVUKU 3. DVD VOLIČ 4. AM/FM TUNER 5. AUX1 VOLIČ 6. AUX2 VOLIČ 7. VOLIČ N/P REŽIM TV 8. TITULKY 9. JAZYK 10. ÚHEL POHLEDU ČÍSELNÉ KLÁVESY TIME ČAS 14. TITLE TITUL 15. PROG PROGRAM 16. VOLIČ KANÁLŮ 17. ZESÍLENÍ HLASITOSTI 18. ZESLABENÍ HLASITOSTI 19. SCREEN DISPLAY/RDS 20. ZPOMALENÍ SLOW MOTION 21. MENU 22. FM STEREO/MENO 23. PŘEDVOLBA/LADĚNÍ 24. NAHORU 25. DOPRAVA 26. DOLŮ 27. DOLEVA 28. ENTER 29. SETUP NASTAVENÍ 30. REPEAT OPAKOVAT 31. PRO LOGIC 32. STEP KROK 33. ZOOM ZVĚTŠENÍ 34. RESUME PLAY NÁVRAT 35. STOP ZASTAVENÍ 36. PAUSE POZASTAVENÍ 37. PLAY PŘEHRÁVÁNÍ 38. A-B OPAKOVÁNÍ 39. DOWN (vyhledávání stanice dolů/předcházející skladba) 40. UP (vyhledávání stanice nahoru/další skladba 41. MEMO (paměť/vyhledávání zpět) 42. AUTO (automatické vyhledávání/vyhledávání vpřed) INSTALACE BATERIÍ 1. Odstraňte kryt baterií. 2. Vložte 2 baterie AAA správnou polaritou. 3. Zavřete kryt. Nemixujte staré baterie s novými. Staré baterie mohou téci a tím by mohlo dojít k poškození přístroje. Proto je vyjměte nepoužíváte-li přístroj delší dobu nebo jsou-li vybité. 4

5 ZAPOJENÍ Přístroj zapojte do sítě teprve poté, co připojíte veškeré kabely! Červený kolík (R) je pro pravý kanál, bílý (L) je určen pro levý kanál, žlutý je pro připojení obrazu. REPRODUKTORY Nastavení a rozmístění reproduktorů je pro maximální požitek z poslechu kritické; přečtěte si proto pozorně, jak správně toto provést. PŘEDNÍ NEBO HLAVNÍ LEVÝ A PRAVÝ; CENTRÁLNÍ REPRODUKTOR Dialogy a hlavní efekty jsou reprodukovány přes tyto reproduktory. ZADNÍ NEBO SURROUND REPRODUKTORY Dotvářejí atmosféru díky 3-D efektům ze zadních reproduktorů. SUBWOOFER Dotvářejí skutečné podání zvuku. Pro věrné podání basů. 5

6 ROZMÍSTĚNÍ REPRO. Ideální podání zvuku závisí na více faktorech, jako je velikost místnosti, materiál zdí ad. Obrázek ukazuje typické rozmístění. 1. TV nebo obraz 2. Přední nebo hlavní levý reproduktor 3. Subwoofer 4. Centrální reproduktor 5. Přední nebo hlavní pravý reproduktor 6. Levý zadní 3-D surround reproduktor 7. Pravý zadní 3-D surround reproduktor 8. Pozice sledování PŘIPOJENÍ REPRODUKTORŮ Přední reproduktory a centrální mohou být umístěny ve stejné výšce směrem k posluchači. Zadní efektové reproduktory umístěte o trochu výš než je úroveň posluchačových uší. Subwoofer může být umístěn prakticky kdekoliv (nejlépe v rohu), neboť nízké tóny se šíří všemi směry. Minimální impedance reproduktorů jsou 4 Ohmy; pro subwoofer je to 8 Ohmů. Chcete-li použít jen jeden reproduktor nebo poslouchat mono, nezapojujte paralelně na sebe jednotlivé reproduktory (viz. obr. dole vlevo nahoře). 6

7 PŘIPOJENÍ ANTÉNY AM ANTÉNA Pro kvalitní příjem umístěte drátovou anténu co nejdále od DVD přijímače, TV, reproduktorů. PŘIPOJENÍ AM ANTÉNY 1. Stiskněte pojistku. 2. Zasuňte drátek do díry. 3. Uvolněte pojistku. FM ANTÉNA Anténa musí být úplně vysunuta a nasměrována pro co nejlepší příjem. Je-li příjem i tak nekvalitní, je nutné použít venkovní (outdoor) anténní připojení. Venkovní anténa ZÁKLADNÍ PROVOZ VÝBĚR ZVUK. ZDROJE 1. Stiskněte nějaké tl. funkce (DVD, AM/FM, AUX1, AUX2) pro výběr zvukového zdroje. 2. Vyberete-li AM/FM tuner, bude zahájen poslech poslední poslouchané stanice. OVLÁDÁNÍ HLASITOSTI Pomocí otočení příslušného velkého ovládacího knoflíku na přední straně přístroje nebo pomocí příslušných tl. na ovladači. MUTE Stiskem tl. MUTE přerušíte zvukový výstup. Opětovným stiskem se vrátíte k normálnímu poslechu. 7

8 POSLECH RÁDIA 1. Stiskem TUNER vyberte požadované pásmo (AM/FM). 2. Pomocí šipek vyhledejte stanici. Po nalezení bude zobrazena na displeji. 3. Pro rychlé nalezení stiskněte a podržte na 2 sekundy tl.. Začne automatické vyhledávání. Po nalezení stanice se vyhledávání zastaví. 4. Pro uložení stiskněte tl. MEMO. Na displeji bliká pozice v paměti. Opětovným stiskem MEMO stanici uložíte. 5. Pro potlačení šumu při naladění FM stereo programu, stiskněte FM. Příjem je nyní mono. Pro návrat do stereo příjmu stiskněte opět FM tl. AUTOMATICKÉ LADĚNÍ Do paměti můžete uložit 50 stanic v režimu FM a 50 v režimu AM. 1. Stiskněte tl. AUTO. Aktivujete režim automatického ladění. 2. Nalezené stanice jsou automaticky uloženy tak, jak jdou za sebou, číslo stanice, stejně jako frekvence na chvíli blikají na displeji. 3. Pakliže uložíte 50 stanic do paměti, již nemůžete přidat žádnou další. PŘEHRÁVÁNÍ NALEZENÝCH STANIC 1. Stiskem TUNER vyberte požadované vlnové pásmo. 2. Stiskněte PRE/TUN. 3. Stiskem čísla vyvoláte uloženou stanici. 4. Výběr můžete provést i pomocí šipek nebo. RDS FUNKCE 1. Určení přijímané stanice. 2. určení programu. 3. Zobrazení komplexních informací. 4. Zobrazení času. 8

9 PROVOZ DVD PŘEHRÁVÁNÍ DVD DISKŮ Máte-li připojený systém pomocí Scart konektoru, přepněte TV na A/V režim. Zapněte zesilovač. PŘEHRÁVÁNÍ AUDIO DISKŮ Nastavte SPDIF OUTPUT na SPDIF OFF v SETUP MENU nastavení, pakliže nemáte vhodný zesilovač S Dolby Digital surround zvukem. 1. Stiskněte POWER na předním panelu. Zobrazí se DISC LOADING. Není.li vložen disk, zobrazí se NO DISC. 2. Stiskněte OPEN/CLOSE pro otevření mechaniky DVD. 3. Vložte disk. 4. Stiskem OPEN/CLOSE zavřete dvířka. Po načtení disku se automaticky spustí přehrávání. Při přehrávání DVD se zobrazí menu titulu. Stiskem PAUSE pozastavíte přehrávání. 9

10 5. Pomocí nebo přeskočíte na předchozí nebo další skladbu. 6. FAST FORWARD/REVERSE zrychlené přehrávání zpět nebo vpřed. Kolikrát stisknete nebo, měníte rychlost přehrávání. 10

11 MEMORY Přístroj umožňuje po přerušení přehrávání (STOP) návrat k místu (PLAY), kde bylo přehrávání přerušeno. Stiskněte STOP pro zastavení. Pro návrat stiskněte PLAY nebo RESUME. SLOW MOTION ZPOMALENÉ PŘEHRÁVÁNÍ Stiskem SLOW přepnete přehrávání do režimu zpomaleného přehrávání. Přepínáte po krocích 1/2, 1/4, 1/8, 1/16. pro návrat k normálnímu přehrávání stiskněte PLAY. ZOBRAZENÍ NA DISPLEJI Při přehrávání stiskem DISPLAY, zobrazíte informace jako titul, číslo skladby a další.. 1. Jednou stiskněte DISPLAY, zobrazí se info o titulu, kapitole a odehraném čase. 2. Stiskněte DISPLAY podruhé, zobrazí se zbývající čas pro daný titul (VCD/CD). 3. Po třetím stisknutí DISPLAY se zobrazí celkový uplynulý čas pro danou kapitolu (DVD). 4. Dalším stiskem zrušíte zobrazení informací na displeji. 11

12 FUNKCE N/P Je-li vybrán nesprávný systém výstupu obrazu, obraz může blikat nebo ztrácet barvy. Máte na výběr automatickou volbu, PAL nebo NTSC. Pro volbu korektního systému stiskněte tl. N/P (NTSC pro severní Ameriku a PAL pro Evropu). SUBTITLES TITULKY 1. Stiskem SUBTITLE přepínáte mezi dostupnými titulky na disku. 2. Pro vypnutí opakovaně stiskněte SUBTITLE dokud titulky nezmizí. ANGLE ÚHEL POHLEDU Některé disky obsahují scény natočené z více úhlů pohledu. Stiskněte tl. ANGLE pro změnu úhlu pohledu. Musí být obsažené na disku. LANGUAGE JAZYK Stiskem LANGUAGE vyberte požadovaný jazyk. Musí být obsaženy na disku. 12

13 NALEZENÍ TITULU DVD je rozděleno na tituly a ty jsou ještě děleny na jednotlivé kapitoly. Přístroj umožňuje vyhledat jednotlivé tituly i kapitoly. FUNKCE TITLE MENU 1. Stiskem TITLE zobrazíte menu na obrazovce. 2. Pomocí čísel vložte požadovaný titul. 3. Stiskněte ENTER. Začne přehrávání od 1. kapitoly vybraného titulu. Při přehrávání VCD 2.0 disků tl. TITLE slouží k návratu do menu. PRO LOGIC Při přehrávání DVD/ VCD disků, stiskněte nejprve STOP poté PRO LOGIC pro výběr Pro Logic ON nebo OFF. Při přehrávání CD a zapnutém tuneru stiskem vyberete Stereo nebo 5.1CH výstup. MENU/PBC S funkcí PBC vyberete skladbu na CD jen z hl. menu. Při vypnuté funkci PBC skladbu vyberete pomocí příslušného čísla. Menu se zobrazí po stisknutí MENU při přehrávání DVD. A-B REPEAT Opakované přehrávání vybraného úseku. 1. Stiskem A-B vyberete začátek úseku. 2. Opětovným stiskem vyberete konec úseku. Ten se bude opakovaně přehrávat. 3. Pro zrušení opakování opět stiskněte A-B. OPAKOVANÉ PŘEHRÁVÁNÍ Můžete opakovaně přehrávat titul, kapitoly/skladby nebo části. 1. Vyberte položku k opakovanému přehrávání. 2. Stiskněte REPEAT. 13

14 Každým stiskem měníte režim opakování (titul, kapitola, vše, vypnuto). Při přehrávání MP3 nebo CD, měníte režim opakování (opakování samotné skl., všech, vypnuto). Při přehrávání DVD (opakování kapitoly, titulu a vypnuté opakování). ZOOM Stiskem zvětšíte nebo zmenšíte obraz. Při přehrávání se zvětšeným obrazem můžete pomocí šipek pohybovat. VOL SET Při přehrávání DVD disků stiskem VOL SET nastavíte úroveň kanálu. HLASITOST A MUTE Hlasitost nastavíte pomocí VOL a VOL. Stiskem MUTE přerušíte zvukový výstup. Pro návrat stiskněte opět MUTE. PROGRAM Můžete nastavit pořadí jednotlivých skladeb pro přpehrávání. Stiskněte PROG, na displeji se zobrazí menu. Nastavte programové přehrávání pomocí čísel. Vyberte položku START a stiskněte ENTER pro zahájení přehrávání naprogramovaných položek. Pro opuštění stiskněte opět PROG. 14

15 NASTAVENÍ SYSTÉMU V režimu stop stiskem SETUP vyvoláte menu nastavení. Pomocí měníte položky. Stiskem ENTER vstoupíte do podmenu. Stiskem SETUP opustíte nastavení. NASTAVENÍ JAZYKA Vyberte LANGUAGE v menu nastavení, stiskem ENTER zobrazíte podmenu. Pomocí vyberte položku. Stiskněte ENTER nebo pro nastavení. Stiskem se vrátíte zpět. Stiskem nebo se vrátíte do menu nastavení. Vyberte OSD menu, pomocí ENTER nebo zobrazíte podmenu. Pomocí měníte výběr. Stiskněte ENTER pro potvrzení. Stiskem SETUP opustíte nastavení. 15

16 Vyberte SUBTITLE, stiskněte ENTER nebo pro zobrazení podmenu. Pomocí vyberte položku. Stiskněte ENTER pro potvrzení. Stiskem SETUP opustíte nastavení. Vyberte AUDIO, stiskněte ENTER nebo pro zobrazení podmenu. Pomocí vyberte položku. Stiskněte ENTER pro potvrzení. Stiskem SETUP opustíte nastavení. Vyberte DVD MENU, stiskněte ENTER nebo pro zobrazení podmenu. Pomocí vyberte položku. Stiskněte ENTER pro potvrzení. Stiskem SETUP opustíte nastavení. 16

17 NASTAVENÍ OBRAZU Vyberte VIDEO, stiskněte ENTER pro zobrazení podmenu. Pomocí vyberte položku. Stiskněte ENTER nebo pro potvrzení. Stiskněte pro návrat do menu nastavení. Vyberte TV SHAPE, pomocí ENTER nebo zobrazíte podmenu. Pomocí měníte výběr. Stiskněte ENTER pro potvrzení. Stiskem SETUP opustíte nastavení. Vyberte TV SYSTEM, pomocí ENTER nebo zobrazíte podmenu. Pomocí měníte výběr. Stiskněte ENTER pro potvrzení. Stiskem SETUP opustíte nastavení. Vyberte VIDEO OUTPUT, pomocí ENTER nebo zobrazíte podmenu. Pomocí měníte výběr. Vyberte S-Video máte-li přístroj připojen pomocí kompositního video výstupu. Vyberte RGB je-li zapojení přes Scart přípojku. Stiskněte ENTER pro potvrzení. Stiskem SETUP opustíte nastavení. 17

18 NASTAVENÍ ZVUKU Audio menu umožňuje nastavit analogový nebo digitální zvukový výstup v závislosti na připojených komponentech. AC3 NASTAVENÍ 1. V režimu STOP stiskněte SETUP. 2. Vyberte AUDIO, stiskněte ENTER. 3. Vyberte Dolby D a stiskněte ENTER. 4. Nastavte audio výstup na : a. 6CH pro výstup Dolby Digital 5.1CH z audio výstupu (na 5.1 CH zesilovač). b. 2CH pro výstup 2 kanálů stereo ze stereo výstupů (na video nebo TV). 5. Nastavte Digitální výstup na: a. PCM pro výstup 2CH digital přes optický/koaxiální digital audio výstup (např mini-disk). b. RAW pro výstup 5.1CH digital přes optický/koaxiální digitální audio výstup (na zesilovač s Dolby Digital dekodérem). c. OFF odpojený Dolby Digital dekodér 6. Stiskněte SETUP pro uložení a opuštění nastavení. MP3 NASTAVENÍ 1. Vyberte AUDIO, stiskněte ENTER. 2. Vyberte MP3, stiskněte ENTER. 3. Nastavte Digitální výstup na: a. PCM pro výstup 2CH digital přes optický/koaxiální digital audio výstup (např mini-disk). b. OFF odpojený MP3 digitální výstup. 4. Stiskněte SETUP pro uložení a opuštění nastavení. DALŠÍ NASTAVENÍ 1. V režimu STOP stiskněte SETUP. 2. Vyberte AUDIO, stiskněte ENTER. 3. Vyberte Dolby D a stiskněte ENTER. 4. Nastavte Analog výstup na: a. 2CH pro výstup 2 kanálů stereo ze stereo výstupů (na video nebo TV). 5. Nastavte Digital výstup na: a. PCM pro výstup 2CH digital přes optický/koaxiální digital audio výstup (např mini-disk). b. RAW pro výstup 2CH digital přes optický/koaxiální digitální audio výstup (zesilovač). c. OFF odpojený CD audio výstup. 6. Stiskněte SETUP pro uložení a opuštění nastavení. DALŠÍ NASTAVENÍ ZVUKU PRO LOGIC NASTAVENÍ DVD přehrávač má vestavěný Dolby Digital Prologic dekodér (umožňuje kódovat/dekódovat stereo signály k vytvoření analogového zvuku pomocí 5.1 kanálů) 1. V režimu STOP stiskněte SETUP. 2. Vyberte MORE AUDIO, stiskněte ENTER. 3. Vyberte PROLOGIC a stiskněte ENTER. 4. Vyberte požadované Prologic nastavení a stiskněte ENTER. a. Auto stereo zvukové stopy budou mít výstup v Dolby Prologic režimu. b. ON všechny zvukové stopy v Dolby Prologic. c. OFF Neaktivní Dolby Prologic. 5. Stiskněte SETUP pro uložení a opuštění nastavení. 18

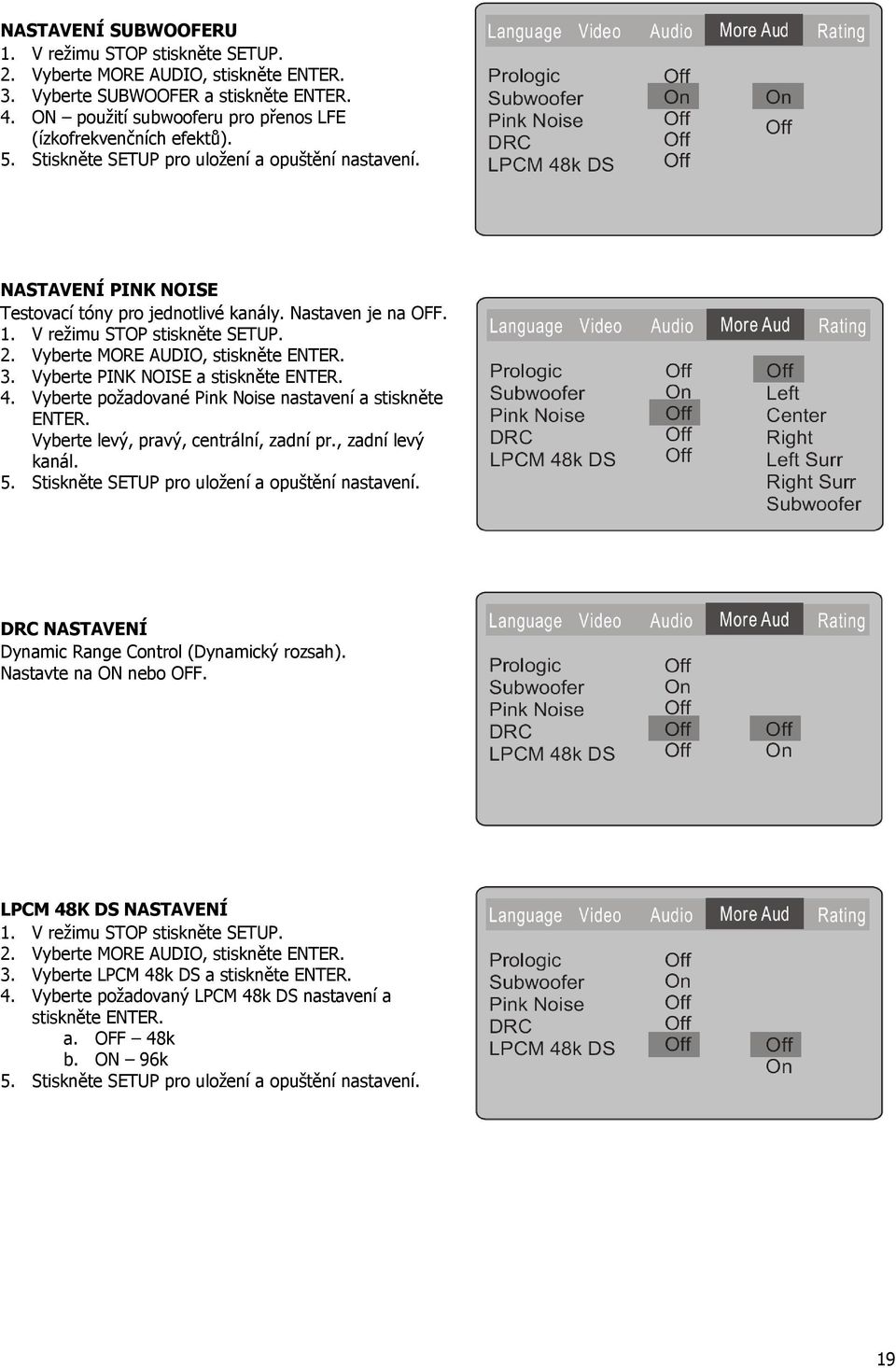

19 NASTAVENÍ SUBWOOFERU 1. V režimu STOP stiskněte SETUP. 2. Vyberte MORE AUDIO, stiskněte ENTER. 3. Vyberte SUBWOOFER a stiskněte ENTER. 4. ON použití subwooferu pro přenos LFE (ízkofrekvenčních efektů). 5. Stiskněte SETUP pro uložení a opuštění nastavení. NASTAVENÍ PINK NOISE Testovací tóny pro jednotlivé kanály. Nastaven je na OFF. 1. V režimu STOP stiskněte SETUP. 2. Vyberte MORE AUDIO, stiskněte ENTER. 3. Vyberte PINK NOISE a stiskněte ENTER. 4. Vyberte požadované Pink Noise nastavení a stiskněte ENTER. Vyberte levý, pravý, centrální, zadní pr., zadní levý kanál. 5. Stiskněte SETUP pro uložení a opuštění nastavení. DRC NASTAVENÍ Dynamic Range Control (Dynamický rozsah). Nastavte na ON nebo OFF. LPCM 48K DS NASTAVENÍ 1. V režimu STOP stiskněte SETUP. 2. Vyberte MORE AUDIO, stiskněte ENTER. 3. Vyberte LPCM 48k DS a stiskněte ENTER. 4. Vyberte požadovaný LPCM 48k DS nastavení a stiskněte ENTER. a. OFF 48k b. ON 96k 5. Stiskněte SETUP pro uložení a opuštění nastavení. 19

20 NASTAVENÍ HODNOCENÍ (RATING) Nastavení slouží pro zamezení zobrazení nevhodných scén. NASTAVENÍ HESLA A HODNOCENÍ 1. V režimu STOP stiskněte SETUP. 2. Vyberte RATING, stiskněte ENTER. 3. Opakovaně stiskněte ENTER pro výběr nejvhodnějšího ohodnocení. 4. Vyberte PASWORD. 5. Pomocí čísel navolte čtyřmístné heslo a stiskněte ENTER. 6. Stiskněte SETUP pro uložení a opuštění nastavení. Zapomenete-li heslo, nastavte 0000 pro vymazání paměti. MP3 PŘEHRÁVÁNÍ Při přehrávání MP3 disku, můžete pomocí PROG vybrat 2 menu: Seznam souborů, adresář. 1. FILE LIST (seznam souborů) Můžete vybrat soubory k přehrání pomocí, směrových šipek spolu s ENTER nebo pomocí čísel. 2. FOLDER (adresář) Výběr provedete pomocí a stiskem ENTER. JPEG SOUBORY 1. Vložte disk obsahující JPEG soubory. 2. Stiskněte příslušné číslo daného obrázku. VÝBĚR Z MENU 1. Vložte disk obsahující JPEG soubory. Zobrazí se menu. 2. Pomocí směrových šipek vyberte obrázek a stiskněte PLAY. 3. K přerušení, pomocí šipek vybere další obrázek. 20

21 TECH. SPECIFIKACE Napětí AC V ~50Hz Spotřeba 90W Signál PAL/NTSC Rozměry 360 x 326 x 67 mm (š-h-v) Provozní teplota +5 až +35 C Provozní vlhkost 5 až 90 % S-video výstup (Y) 1.0V (P-P), 75 Ohm (C).286V (P-P), 75 Ohm Video výstup 1.0V (P-P), 75 Ohm Audio výstup 2.0V (rms) Citlivost frekvence DVD vložka: 48 KHz modulace impulzů 4Hz-22KHz 96Hz modulace impulzů 4Hz-22KHz CD audio frekvence: 2Hz-20KHz Video S/N 65dB Audio dynamický rozsah 80dB (DVD) 85dB (CD) Laser Polovodičový laser, vlnová délka 655nm Tuner PLL digitální syntetizátor Rozsah FM: MHz AM: KHz Zesilovač Výstup 2CH režim: Přední L,P 10W+10W (6Ω) Subwoofer 20W (8 Ω) 6CH režim: Přední L,P 10W+10W (6Ω) Centrální 10W (6Ω) Zadní surround 10W+10W (6Ω) Subwoofer 30W (8 Ω) S/N >76dB Citlivost 350mV, 47k VAROVÁNÍ: K ZAMEZENÍ ÚRAZU EL.PROUDEM, NEVYSTAVUJTE PŘÍSTROJ VODĚ ANI VLHKU, NEOTVÍREJTE KRYT PŘÍSTROJE, NEOPRAVUJTE SAMI PŘÍSTROJ. JAKÉKOLIV ZÁSAHY DO PŘÍSTROJE PŘENECHEJTE ODBORNÉMU SERVISU. POZOR, PŘÍSTROJ JE POD PROUDEM. HROZÍ NEBEZPEČÍ ÚRAZU EL. PROUDEM. 21

22 ZÁRUKA Tento přístroj byl vyroben s největší pečlivostí a nejmodernějšími výrobními metodami. Jsme přesvědčeni, že Vám bude bezchybně sloužit, pokud budete dodržovat pokyny v návodu. V případě jakékoliv závady se laskavě obraťte na svého obchodníka nebo přímo na servisní organizaci firmy AMBOS ( Dbejte též, aby Vám prodávající řádně vyplnil záruční list. Pokud však budou na přístroji shledány cizí zásahy nebo bude obsluhován v rozporu s pokyny v návodu, záruční nároky zanikají. Rozebírání přístroje je zakázáno. ZPŮSOB LIKVIDACE Obal: krabice tříděný sběr papíru (PAP) polystyren tříděný sběr (PS) PE sáček tříděný sběr (PE) Výrobek: kabel bez zástrčky tříděný sběr mědi plastové části tříděný sběr (PP) kovové části železný šrot (FE Ambos s.r.o., výhradní zástupce firem Audiosonic, Silva-Schneider, Severin, Elta a Soundmaster v České a Slovenské republice, Krušnohorská 788, Ostrov u K.Varů. 22
