1 PROFESIONÁLNÍ HYDRAULICKÉ NÁŘADÍ

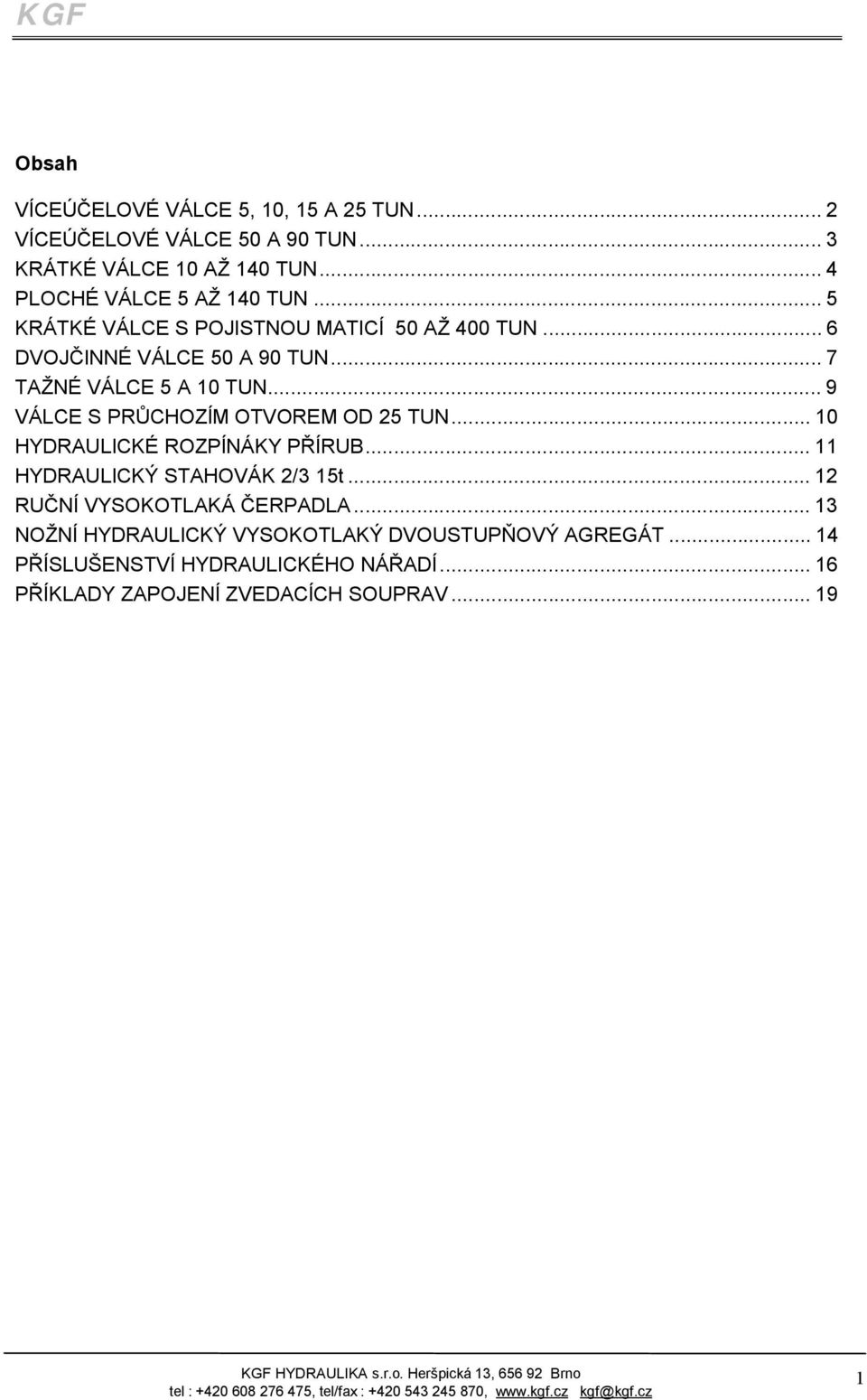

2 Obsah VÍCEÚČELOVÉ VÁLCE 5, 10, 15 A 25 TUN...2 VÍCEÚČELOVÉ VÁLCE 50 A 90 TUN...3 KRÁTKÉ VÁLCE 10 AŽ 140 TUN...4 PLOCHÉ VÁLCE 5 AŽ 140 TUN...5 KRÁTKÉ VÁLCE S POJISTNOU MATICÍ 50 AŽ 400 TUN...6 DVOJČINNÉ VÁLCE 50 A 90 TUN...7 TAŽNÉ VÁLCE 5 A 10 TUN...9 VÁLCE S PRŮCHOZÍM OTVOREM OD 25 TUN...10 HYDRAULICKÉ ROZPÍNÁKY PŘÍRUB...11 HYDRAULICKÝ STAHOVÁK 2/3 15t...12 RUČNÍ VYSOKOTLAKÁ ČERPADLA...13 NOŽNÍ HYDRAULICKÝ VYSOKOTLAKÝ DVOUSTUPŇOVÝ AGREGÁT...14 PŘÍSLUŠENSTVÍ HYDRAULICKÉHO NÁŘADÍ...16 PŘÍKLADY ZAPOJENÍ ZVEDACÍCH SOUPRAV

3 VÍCEÚČELOVÉ VÁLCE 5, 10, 15 A 25 TUN Tyto válce jsou navrženy jako univerzální, to znamená, že kromě obvyklého použití na zvedací, případně snižovací práce, je možné je použít jako silový prvek různých zařízení (lisy, upínací zařízení, různé přípravky na stahování nalisovaných součástí, rozpínací zařízení apod). S válci je možné docílit vysoký pracovní výkon díky rychlým pracovním taktům a velké tlačné síle. Uplatní se především v těžkém průmyslu, ve stavebnictví a při veškerých údržbářských a montážních pracích. Válce jsou dodávány se standardním vybavením, tj. se základním tlačným terčem, krycí objímkou na vnějším závitu a rychlospojkou pro připojení ke zdroji tlakového oleje. tlačná síla od 5 do 25 tun maximální pracovní tlak 70 MPa zpětný pohyb pístu pomocí vratné pružiny vysoká životnost daná pečlivým zpracováním, použitím ušlechtilých slitinových ocelí a kvalitních těsnících prvků povrch pístnice z tvrdochromu a stírací kroužek umožňují použití i v nepříznivých podmínkách povrch válce a pístu speciálně upraven ke zvýšení odolnosti proti bočnímu namáhání připojení na zdroj tlakového oleje pomocí standardní rychlospojky závitové otvory na spodní ploše pro upevnění na různá zařízení volitelné tlačné terče na čele pístu pro přizpůsobení k druhu zátěže Tabulka parametrů válců Typ Max. síla* Zdvih Plocha pístu Zdvih. objem D D1 D2 D3 D4 H H1 H2 H3 H4 H5 H6 K Hmotn. ** t kn cm 2 cm 3 5 U ,5 45 7, M45x1,5 M18x1,5 M ,7 10 U , , M62x2 M30x1,5 M ,9 10 U , , M62x2 M30x1,5 M ,6 10 U , , M62x2 M30x1,5 M ,3 10 U , , M62x2 M30x1,5 M ,3 15 U , , M75x2 M36x1,5 M ,1 15 U , , M75x2 M36x1,5 M ,5 15 U , , M75x2 M36x1,5 M ,9 15 U , , M75x2 M36x1,5 M ,6 15 U , , M75x2 M36x1,5 M ,6 25 U , , M95x2 M48x2 M ,5 25 U , , M95x2 M48x2 M ,3 25 U , , M95x2 M48x2 M ,0 25 U , , M95x2 M48x2 M ,5 25 U , , M95x2 M48x2 M U , , M95x2 M48x2 M * Maximální síla při tlaku ve válci 70 MPa ** Hmotnost včetně rychlospojky, krycí matice, tlačného terče a olejové náplně kg 2

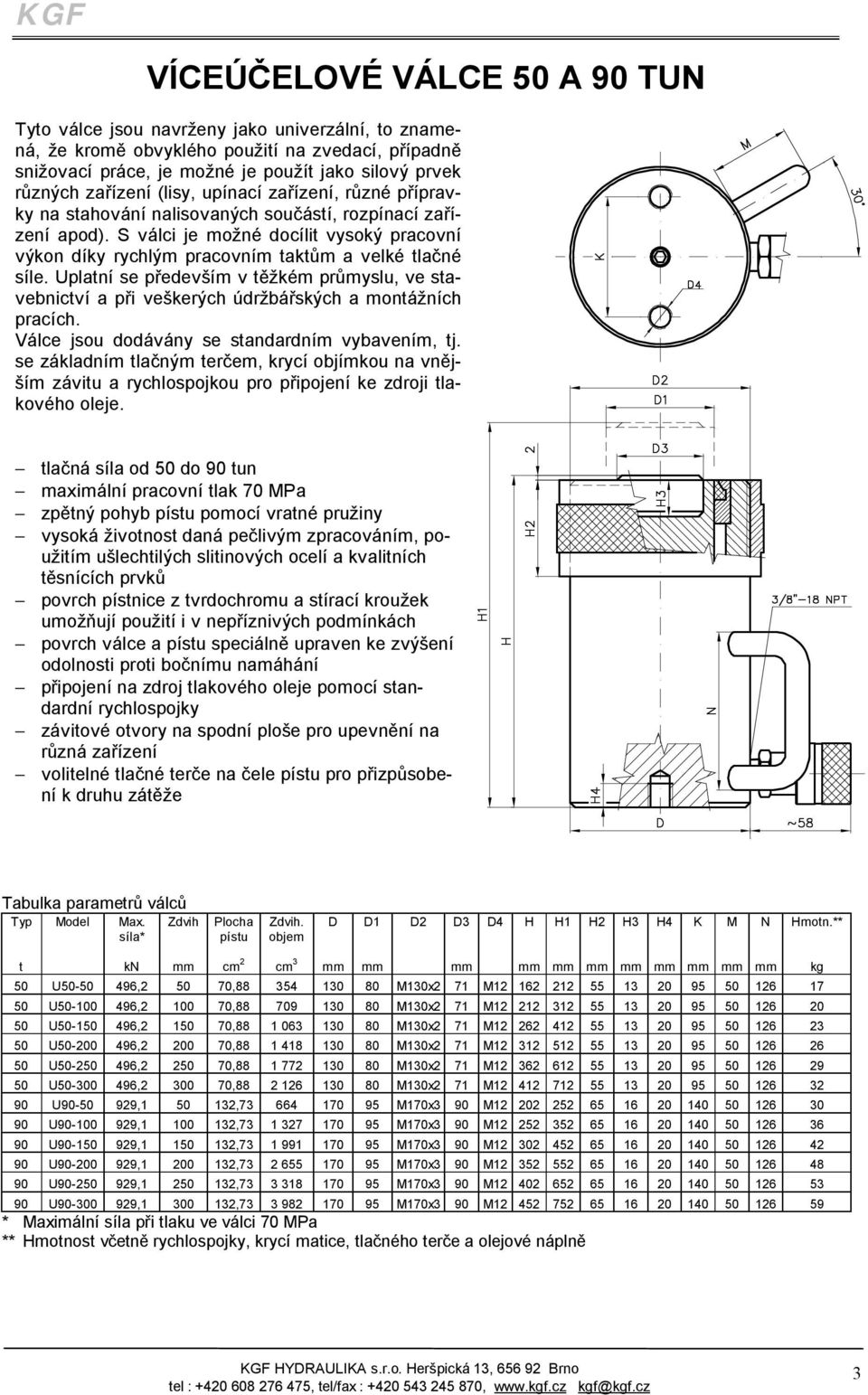

4 VÍCEÚČELOVÉ VÁLCE 50 A 90 TUN Tyto válce jsou navrženy jako univerzální, to znamená, že kromě obvyklého použití na zvedací, případně snižovací práce, je možné je použít jako silový prvek různých zařízení (lisy, upínací zařízení, různé přípravky na stahování nalisovaných součástí, rozpínací zařízení apod). S válci je možné docílit vysoký pracovní výkon díky rychlým pracovním taktům a velké tlačné síle. Uplatní se především v těžkém průmyslu, ve stavebnictví a při veškerých údržbářských a montážních pracích. Válce jsou dodávány se standardním vybavením, tj. se základním tlačným terčem, krycí objímkou na vnějším závitu a rychlospojkou pro připojení ke zdroji tlakového oleje. tlačná síla od 50 do 90 tun maximální pracovní tlak 70 MPa zpětný pohyb pístu pomocí vratné pružiny vysoká životnost daná pečlivým zpracováním, použitím ušlechtilých slitinových ocelí a kvalitních těsnících prvků povrch pístnice z tvrdochromu a stírací kroužek umožňují použití i v nepříznivých podmínkách povrch válce a pístu speciálně upraven ke zvýšení odolnosti proti bočnímu namáhání připojení na zdroj tlakového oleje pomocí standardní rychlospojky závitové otvory na spodní ploše pro upevnění na různá zařízení volitelné tlačné terče na čele pístu pro přizpůsobení k druhu zátěže Tabulka parametrů válců Typ Max. síla* Zdvih Plocha pístu Zdvih. objem D D1 D2 D3 D4 H H1 H2 H3 H4 K M N Hmotn.** t kn cm 2 cm 3 50 U , , M130x2 71 M U , , M130x2 71 M U , , M130x2 71 M U , , M130x2 71 M U , , M130x2 71 M U , , M130x2 71 M U , , M170x3 90 M U , , M170x3 90 M U , , M170x3 90 M U , , M170x3 90 M U , , M170x3 90 M U , , M170x3 90 M * Maximální síla při tlaku ve válci 70 MPa ** Hmotnost včetně rychlospojky, krycí matice, tlačného terče a olejové náplně kg 3

5 KRÁTKÉ VÁLCE 10 AŽ 140 TUN Jsou speciálně konstruovány pro použití tam, kde je třeba při malé volné výšce docílit co největšího zdvihu, a to zejména při zvedání a posunování na menší výšky či vzdálenosti. Výhodou je rovněž nízká hmotnost vzhledem k tlačné síle a vysoký pracovní výkon dosahovaný díky rychlým pracovním taktům. Uplatní se především ve stavebnictví, v těžkém průmyslu a při veškerých údržbářských a montážních pracích. tlačná síla od 10 do 140 tun maximální pracovní tlak 70 MPa zpětný pohyb pístu pomocí vratné pružiny vysoká životnost daná pečlivým zpracováním, použitím ušlechtilých slitinových ocelí a kvalitních těsnících prvků povrch pístnice z tvrdochromu a stírací kroužek umožňují použití i v nepříznivých podmínkách povrch válce a pístu speciálně upraven ke zvýšení odolnosti proti bočnímu namáhání připojení na zdroj tlakového oleje pomocí standardní rychlospojky závitové otvory na spodní ploše pro upevnění na různá zařízení větší modely opatřeny madlem pro lepší manipulaci do zvláště nepříznivých podmínek mohou být dodávány s tvrzeným antikorozním vnitřním povrchem, které mají zvýšenou odolnost proti vlhkosti a proti poškození nečistotami v oleji. Tyto válce mají za označením typu písmeno H. Válce s přídavným označením S mají vnitřní stírací kroužek, který dále zvyšuje ochranu proti nečistotám v oleji. Tabulka parametrů válců Typ Max. síla* Zdvih Plocha pístu Zdvih. objem D D1 H H1 F K D4 H4 G M N Hmotnost t kn cm 2 cm 3 kg 10 K , , M ,5 15 K , , M ,5 25 K , , M ,6 50 K , , M ,5 50 K , , M ,5 90 K , , M ,5 140 K , , M * Maximální síla při tlaku ve válci 70 MPa 4

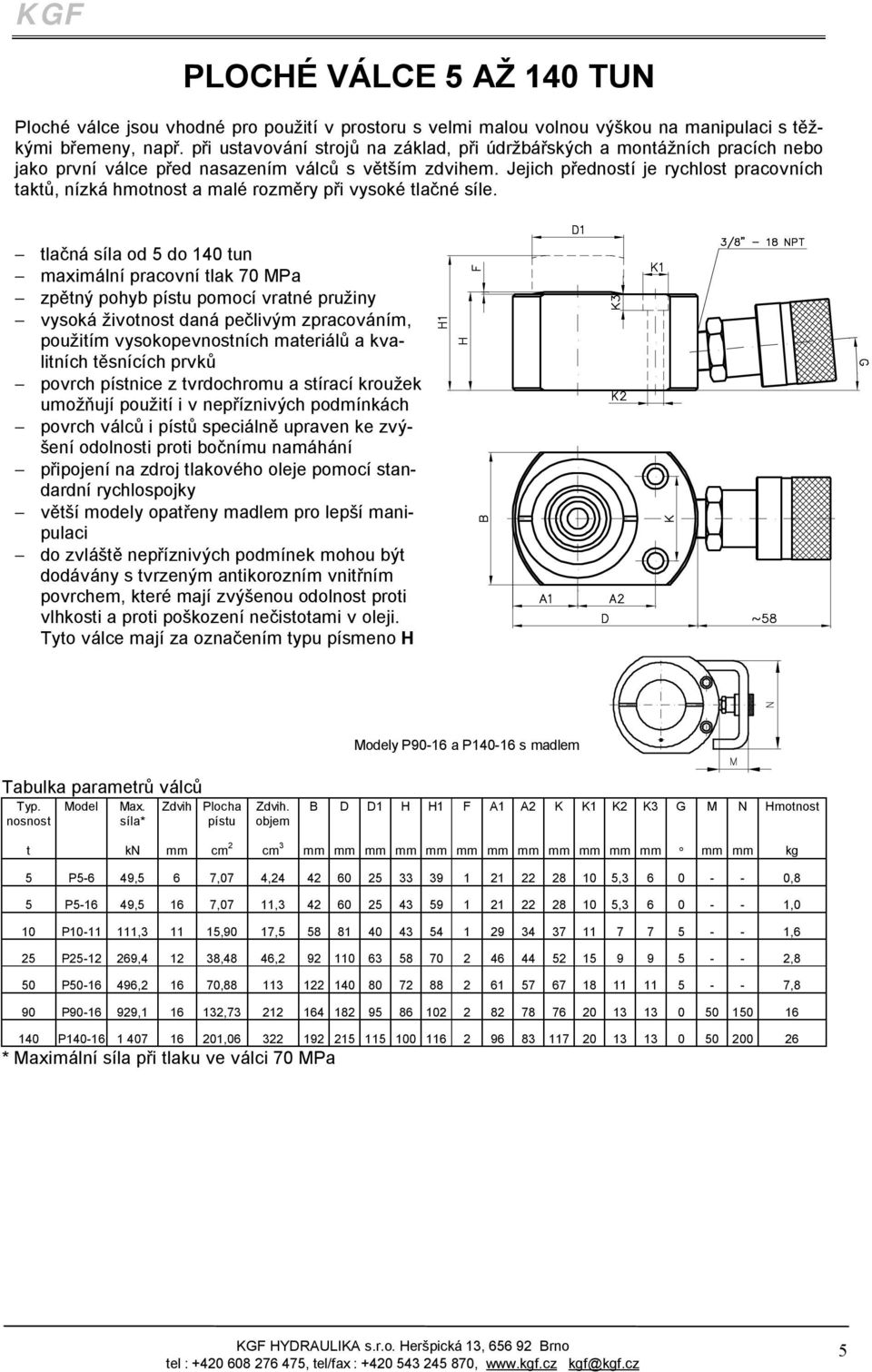

6 PLOCHÉ VÁLCE 5 AŽ 140 TUN Ploché válce jsou vhodné pro použití v prostoru s velmi malou volnou výškou na manipulaci s těžkými břemeny, např. při ustavování strojů na základ, při údržbářských a montážních pracích nebo jako první válce před nasazením válců s větším zdvihem. Jejich předností je rychlost pracovních taktů, nízká hmotnost a malé rozměry při vysoké tlačné síle. tlačná síla od 5 do 140 tun maximální pracovní tlak 70 MPa zpětný pohyb pístu pomocí vratné pružiny vysoká životnost daná pečlivým zpracováním, použitím vysokopevnostních materiálů a kvalitních těsnících prvků povrch pístnice z tvrdochromu a stírací kroužek umožňují použití i v nepříznivých podmínkách povrch válců i pístů speciálně upraven ke zvýšení odolnosti proti bočnímu namáhání připojení na zdroj tlakového oleje pomocí standardní rychlospojky větší modely opatřeny madlem pro lepší manipulaci do zvláště nepříznivých podmínek mohou být dodávány s tvrzeným antikorozním vnitřním povrchem, které mají zvýšenou odolnost proti vlhkosti a proti poškození nečistotami v oleji. Tyto válce mají za označením typu písmeno H y P90-16 a P s madlem Tabulka parametrů válců Typ. nosnost Max. síla* Zdvih Plocha pístu Zdvih. objem B D D1 H H1 F A1 A2 K K1 K2 K3 G M N Hmotnost t kn cm 2 cm 3 kg 5 P5-6 49,5 6 7,07 4, , ,8 5 P ,5 16 7,07 11, , ,0 10 P , ,90 17, ,6 25 P , ,48 46, ,8 50 P , , ,8 90 P , , P , * Maximální síla při tlaku ve válci 70 MPa 5

7 KRÁTKÉ VÁLCE S POJISTNOU MATICÍ 50 AŽ 400 TUN Jsou speciálně konstruovány pro použití tam, kde je třeba při malé volné výšce docílit co největšího zdvihu, a to zejména při zvedání a posunování na menší výšky či vzdálenosti. Výhodou je rovněž nízká hmotnost vzhledem k tlačné síle a zafixování břemena v požadované poloze pomocí pojistné matice. Uplatní se především ve stavebnictví, v těžkém průmyslu a při veškerých údržbářských a montážních pracích. Výhody oproti běžným válcům s pojistnou maticí : Odolné vůči nečistotám a vodě speciální úprava pístu zamezuje vniknutí nečistot z okolního prostředí mezi vodící a těsnící plochy, tvrzený a antikorozní vnitřní povrch brání korozi při případném vniknutí vody a zvyšuje odolnost proti poškození nečistotami v oleji Dimenzovány na úplné stranové zatížení úplným stranovým zatížením se rozumí takové, při kterém již hrozí nebezpečí překlopení resp. zvrtnutí válce Zpětný pohyb pomocí vratné pružiny podstatně urychluje práci zejména při více operačních cyklech Další parametry : tlačná síla 50 až 400 tun maximální pracovní tlak 70 MPa vysoká životnost daná pečlivým zpracováním, použitím vysokopevnostních ocelí a kvalitních těsnících prvků omezení zdvihu pístu pomocí přepouštěcích otvorů připojení na zdroj tlakového oleje pomocí standardní rychlospojky závitové otvory na spodní ploše pro upevnění na různá zařízení modely KM90 a KM150 jsou opatřeny madlem, větší modely závěsnými oky Tabulka parametrů příkladů válců, další modely dle požadavků Typ Max. síla* Zdvih Plocha pístu Zdvih. objem D D1 H H1 F J K D4 H4 G M N Hmotnost t kn cm 2 cm 3 kg 50 KM , , M ,5 90 KM , , M KM , , M KM , , M KM , , M * Maximální síla při tlaku ve válci 70 MPa 6

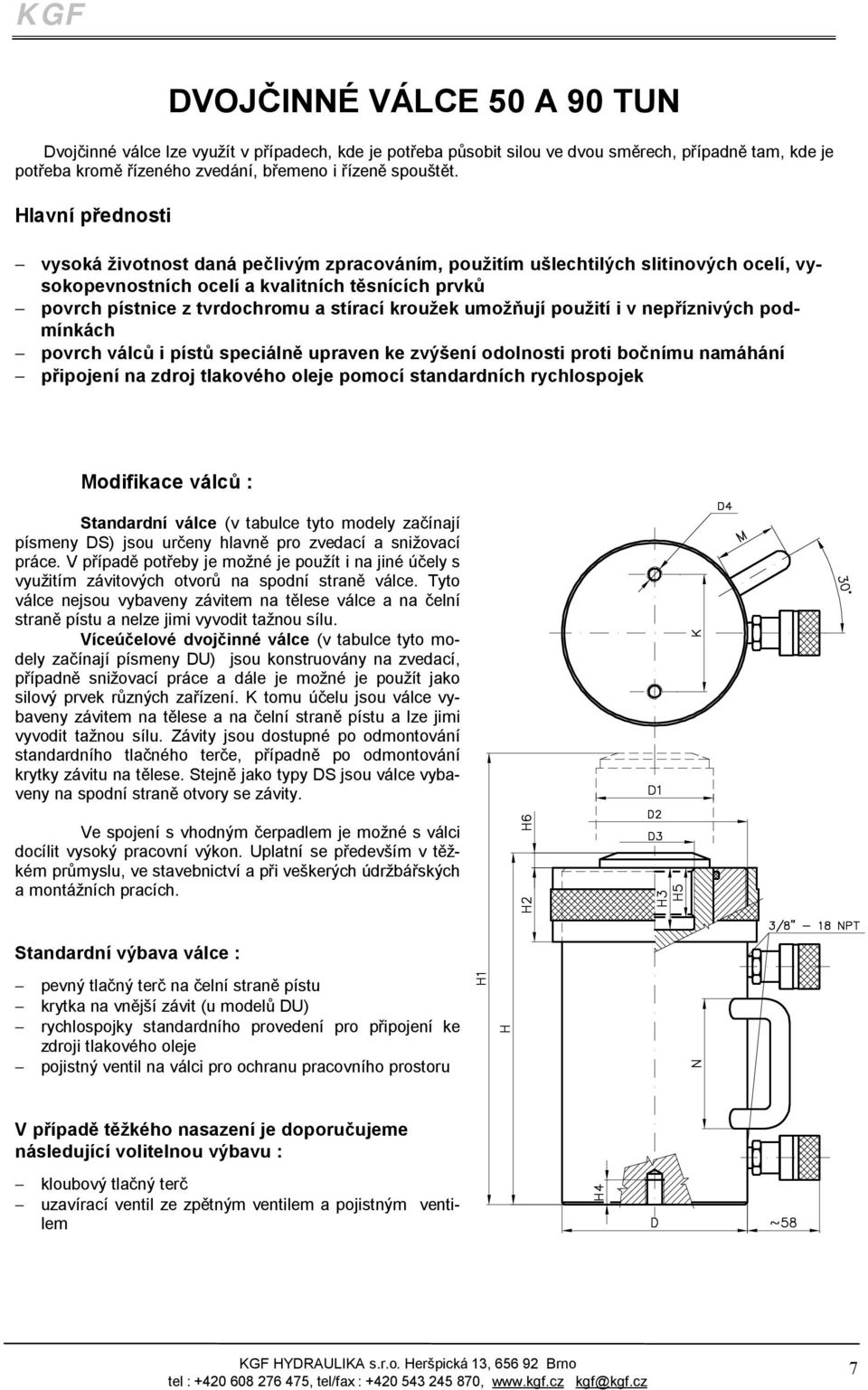

8 DVOJČINNÉ VÁLCE 50 A 90 TUN Dvojčinné válce lze využít v případech, kde je potřeba působit silou ve dvou směrech, případně tam, kde je potřeba kromě řízeného zvedání, břemeno i řízeně spouštět. Hlavní přednosti vysoká životnost daná pečlivým zpracováním, použitím ušlechtilých slitinových ocelí, vysokopevnostních ocelí a kvalitních těsnících prvků povrch pístnice z tvrdochromu a stírací kroužek umožňují použití i v nepříznivých podmínkách povrch válců i pístů speciálně upraven ke zvýšení odolnosti proti bočnímu namáhání připojení na zdroj tlakového oleje pomocí standardních rychlospojek Modifikace válců : Standardní válce (v tabulce tyto modely začínají písmeny DS) jsou určeny hlavně pro zvedací a snižovací práce. V případě potřeby je možné je použít i na jiné účely s využitím závitových otvorů na spodní straně válce. Tyto válce nejsou vybaveny závitem na tělese válce a na čelní straně pístu a nelze jimi vyvodit tažnou sílu. Víceúčelové dvojčinné válce (v tabulce tyto modely začínají písmeny DU) jsou konstruovány na zvedací, případně snižovací práce a dále je možné je použít jako silový prvek různých zařízení. K tomu účelu jsou válce vybaveny závitem na tělese a na čelní straně pístu a lze jimi vyvodit tažnou sílu. Závity jsou dostupné po odmontování standardního tlačného terče, případně po odmontování krytky závitu na tělese. Stejně jako typy DS jsou válce vybaveny na spodní straně otvory se závity. Ve spojení s vhodným čerpadlem je možné s válci docílit vysoký pracovní výkon. Uplatní se především v těžkém průmyslu, ve stavebnictví a při veškerých údržbářských a montážních pracích. Standardní výbava válce : pevný tlačný terč na čelní straně pístu krytka na vnější závit (u modelů DU) rychlospojky standardního provedení pro připojení ke zdroji tlakového oleje pojistný ventil na válci pro ochranu pracovního prostoru V případě těžkého nasazení je doporučujeme následující volitelnou výbavu : kloubový tlačný terč uzavírací ventil ze zpětným ventilem a pojistným ventilem 7

9 Rozměry a parametry dvojčinných válců 50 a 90 tun Maximální pracovní tlak 70 MPa Max. síla Zdvi h Plocha pístu Zdvih. objem D D1 D2 D3 D4 H H1 H2 H3 H4 H5 H6 K M N Hmotn. tlak tah tlak tah tlak tah kn kn cm 2 cm 2 cm 3 cm 3 kg DU ,9 20, M130x2 M56x3 M DS ,9 20, M DU ,9 20, M130x2 M56x3 M DS ,9 20, M DU , M170x3 M72x4 M DS , M DU , M170x3 M72x4 M DS , M Další provedení je možno dodat po dohodě s výrobcem 8

10 TAŽNÉ VÁLCE 5 A 10 TUN Použití u aplikací, kde je nutno vyvodit tahovou sílu. Pro začlenění do požadované aplikace je válec vybaven vnějším závitem na hlavě, vnitřním závitem ve dně a vnějším závitem na pístnici. síla od pěti tun maximální pracovní tlak 70 MPa zpětný pohyb pístu pomocí vratné pružiny vysoká životnost válce povrch pístnice z tvrdochromu a stírací kroužek umožňují použití i v nepříznivých podmínkách připojení na zdroj tlakového oleje pomocí standardní rychlospojky Tabulka rozměrů Typ Max. síla kn Zdvih Max. objem cm 3 A B C E F G H D1 D2 D3 D4 D5 Hmotn. kg T , M62x2 M30x2 M30x2 32 4,5 T , M75x2 M30x2 M30x2 35 7,5 9

11 VÁLCE S PRŮCHOZÍM OTVOREM OD 25 TUN JEDNOČINNÉ S VRATNOU PRUŽINOU tlačná síla od 25 a 50 tun maximální pracovní tlak 70 MPa zpětný pohyb pístu pomocí vratné pružiny povrch pístnice z tvrdochromu a stírací kroužek umožňují použití i v nepříznivých podmínkách povrch válce a pístu speciálně upraven ke zvýšení odolnosti proti bočnímu namáhání připojení na zdroj tlakového oleje pomocí standardní rychlospojky závitové otvory na spodní ploše pro upevnění na různá zařízení větší modely opatřeny madlem pro lepší manipulaci Tabulka parametrů válců Typ Max. síla* Zdvih Plocha pístu Zdvih. objem D D1 D2 H H1 H2 Hmotnost t kn cm 2 cm 3 kg 25 H , H , H , , * Maximální síla při tlaku ve válci 70 MPa V případě potřeby jiných typů válců s průchozím otvorem kontaktujte výrobce. 10

12 HYDRAULICKÉ ROZPÍNÁKY PŘÍRUB Umožní rychlé a bezpečné oddálení přírub při výměně těsnění, opravách potrubních armatur apod. Kromě hlavního uplatnění při potrubářských pracích lze použít i v případě demontáže některých typů strojů s přírubovým spojením skříně. Dodávka obsahuje : - hlavice rozpínáku - hydraulický válec s klínem - standardní tlačný terč víceúčelového válce a krycí matice závitu pro využití válce k jiným účelům než je rozpínání přírub Charakteristika : tlačná síla 5 a 10 tun, síla vyvozena standardními víceúčelovými válci maximální pracovní tlak 70 MPa aretace ramen rozpínáku podle velikosti příruby zpětný pohyb pístu pomocí vratné pružiny dva modely, které pokryjí většinu velikostí normalizovaných přírub potrubí připojení na zdroj tlakového oleje pomocí standardní rychlospojky volitelné klíny pro větší oddálení přírub po odmontování hlavice a klínu lze válec vybavit tlačným terčem a krytkou závitu a použít i pro jiný účel Tabulka parametrů rozpínáků Hydr. válec Max. síla kn Zdvih Plocha pístu cm 2 Zdvih. objem cm 3 A B B1 C D E F Max. tloušťka příruby Rozměr šroubu příruby φ Hmotnost kg RP5 U ,5 45 7,07 31,8 21 1, x ,5 RP10 U , ,9 79,5 25 1, x RP10L U , ,9 79,5 25 1, x Doporučená sestava pro práci s rozpínáky : RP5 nebo RP10 Ruční vysokotlaké čerpadlo PJ-500 Vysokotlaká hadice přiměřené délky Volitelné klíny rozpínáku B B1 RP RP10 a RP10L

13 HYDRAULICKÝ STAHOVÁK 2/3 15t Umožňuje rychlé a bezpečné stahování nalisovaných součástí např. ložisek, ozubených kol, řemenic apod. Mechanismus stahováku udržuje bezpečně tažná ramena v pracovní poloze a zabraňuje jejich prokluzování po stahované součásti. Konstrukce umožňuje použití dvou nebo tří tažných ramen podle okamžité potřeby, přičemž přeměna je snadná a rychlá. Dodávka obsahuje : - vlastní stahovák se třemi rameny - hydraulický válec s výměnnými tlačnými hroty - standardní tlačný terč víceúčelového válce a krycí matice závitu pro využití válce k jiným účelům. Charakteristika : Stahovací síla 15 tun, síla vyvozena standartními víceúčelovými válci maximální pracovní tlak 70 MPa aretace ramen stahováku podle velikosti stahované současti zpětný pohyb pístu pomocí vratné pružiny připojení na zdroj tlakového oleje pomocí standardní rychlospojky volitelné hroty pro různé velikosti součástí po odmontování válce a hrotu lze válec vybavit tlačným terčem a krytkou závitu a použít i pro jiný účel Tabulka parametrů stahováku Hydr. válec Max. síla Zdvih Plocha pístu Zdvih. objem A B max. C D E F Hmotnost kn cm 2 cm 3 kg ST15-2/3 U , , ,8 9, Doporučená sestava pro práci se stahovákem : ST15 2/3 Ruční vysokotlaké čerpadlo PJ-500 Vysokotlaká hadice přiměřené délky Volitelné hroty stahováku Hrot 1 Hrot 2 ST15-2/3 Pr.41 x 32 Pr.30 x172 12

14 RUČNÍ VYSOKOTLAKÁ ČERPADLA JEDNOSTUPŇOVÁ A DVOUSTUPŇOVÁ PRO JEDNOČINNÉ VÁLCE Jsou vhodná především tam, kde je požadována snadná přenosnost, jednoduchost ovládání a vysoká pohotovost použití, zvláště pro práce menšího objemu a kde není přípoj el. energie. PŘEDNOSTI vypouštěcí ventil s plynulou regulací pojistný ventil pro omezení maximálního tlaku druhý pojistný ventil proti přetížení ze strany spotřebiče u dvoustupňových provedení automatické odlehčení NT stupně při dosažení přepínacího tlaku dvoustupňových provedení lehká a pevná konstrukce tvrzená sedla všech ventilů tvrzené antikorozní těsnící plochy pístů jemný filtr v sání - vysoká spolehlivost a životnost nádrž uzavřená zátkou s pojistným ventilem u dvoustupňových provedení těsnost při přepravě i práci, ochrana proti přetlakování nádrže bezpečná aretace páky pro přenášení PJ500, PD-1300 PD-2000 PD-3000 PD-6000 ROZMĚRY TYP A B C D E F G H PJ PD , PD , PD , PD , PD , PD , PD , TECHNICKÉ PARAMETRY TYP Počet stupňů Objem oleje na 1 zdvih NT stupeň VT stupeň Maximální tlak Nádrž Hmotnost Síla na NT VT páce Objem Užitečný Připojovací bez oleje s olejem stupeň stupeň oleje objem závit (cm 3 ) (cm 3 ) (MPa) (MPa) (N) (cm 3 ) (cm 3 ) (kg) (kg) PJ /8-18 NPT 3,3 3,8 PD /8-18 NPT 4,9 6,3 PD /8-18 NPT 5,1 6,8 PD /8-18 NPT 5,3 7,4 PD /8-18 NPT 6,8 9,8 PD /8-18 NPT 7,2 10,8 PD /8-18 NPT 7,8 12,2 PD /8-18 NPT 8,8 14,7 13

15 NOŽNÍ HYDRAULICKÝ VYSOKOTLAKÝ DVOUSTUPŇOVÝ AGREGÁT jednoduchý nenáročný zdroj tlakové energie vhodný jak pro stacionární, tak mobilní hydraulické systémy agregát je vhodný zejména pro různé typy lisů, ohýbací a stříhací stroje, montážní, zvedací a vyprošťovací zařízení celokovová kompaktní konstrukce umožňuje všestranné využití a dlouhou životnost i v náročných provozních podmínkách dvoustupňové uspořádání umožňuje rychlejší naplnění hydraulického systému a snižuje se tak čas potřebný k provedení jedné operace Popis hydraulického agregátu Nožní hydraulický vysokotlaký dvoustupňový agregát je kompletní celek skládající se z olejové nádrže a tělesa agregátu. V přední a zadní části nádrže agregátu jsou připraveny otvory, které mohou sloužit k uchycení agregátu ke konstrukci stávajícího zařízení. V zadní části nádržky je umístěna plnící zátka s odvzdušňovacím otvorem a filtrací vzduchu přisávaného do nádrže. Vlastní těleso agregátu se skládá z ovládací nožní páky, diferenciálního pístu, sacího filtru, výtlačného hrdla a několika ventilů, které zajišťují správnou funkci celého zařízení. Standardně je agregát dodáván v modré barvě nádrže odstín podle RAL Popis funkce Agregát pracuje jako jednočinný zdroj tlakové energie. Při zvedání páky, které zajišťuje pružina, dochází k nasávání pracovní kapaliny přes sací filtr do prostoru pod píst. Stlačením páky směrem dolů dojde k uzavření dvojice sacích ventilů a přes dvojici výtlačných ventilů proudí pracovní kapalina do prostoru výtlačného hrdla. Po dosažení tlaku nastaveného na odpojovacím ventilu tento spojí pracovní prostor větší plochy diferenciálního pístu s nádrží a v důsledku toho poklesne síla na nožní páce. Pokud je v hydraulickém systému tlak větší než tlak nastavený na odpojovacím ventilu, zůstává ventil trvale otevřen a tak do systému proudí jen pracovní kapalina z menší plochy diferenciálního pístu. Standardně je nožní hydraulický vysokotlaký dvoustupňový agregát dodáván s jedním pojišťovacím ventilem, který chrání hydraulický systém před přetížením. Vzhledem k hysterezi pojišťovacího ventilu je na přání zákazníka možné agregát vybavit dvojicí pojišťovacích ventilů, z nichž jeden chrání hydraulický agregát před přetížením a druhý vlastní hydraulický systém. Tlak v hydraulickém systému je možno zrušit sešlápnutím páčky vypouštěcího ventilu, která je ve standardním provedení umístěna na pravé straně tělesa agregátu. 14

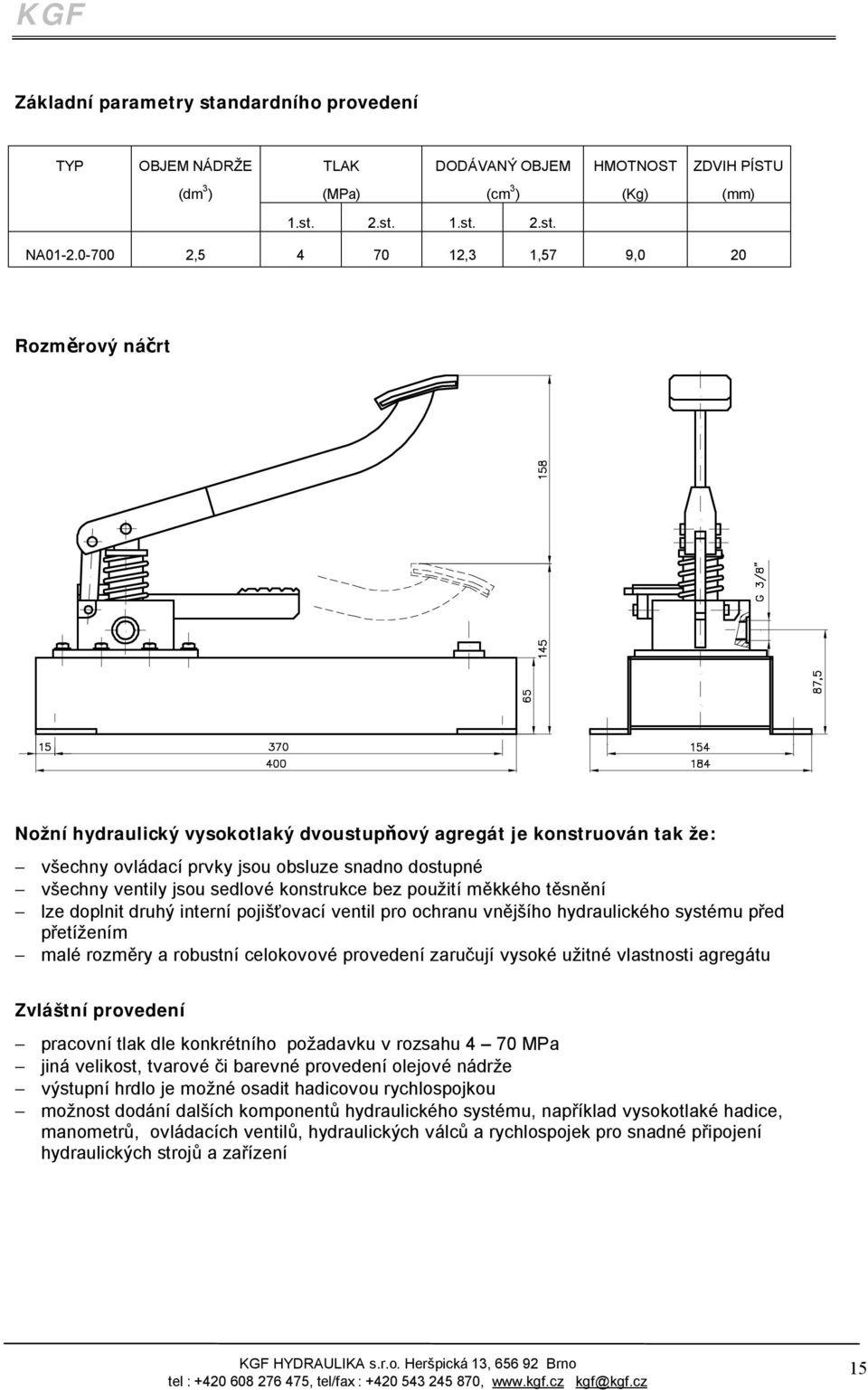

16 Základní parametry standardního provedení TYP OBJEM NÁDRŽE TLAK DODÁVANÝ OBJEM HMOTNOST ZDVIH PÍSTU (dm 3 ) (MPa) (cm 3 ) (Kg) () 1.st. 2.st. 1.st. 2.st. NA , ,3 1,57 9,0 20 Rozměrový náčrt Nožní hydraulický vysokotlaký dvoustupňový agregát je konstruován tak že: všechny ovládací prvky jsou obsluze snadno dostupné všechny ventily jsou sedlové konstrukce bez použití měkkého těsnění lze doplnit druhý interní pojišťovací ventil pro ochranu vnějšího hydraulického systému před přetížením malé rozměry a robustní celokovové provedení zaručují vysoké užitné vlastnosti agregátu Zvláštní provedení pracovní tlak dle konkrétního požadavku v rozsahu 4 70 MPa jiná velikost, tvarové či barevné provedení olejové nádrže výstupní hrdlo je možné osadit hadicovou rychlospojkou možnost dodání dalších komponentů hydraulického systému, například vysokotlaké hadice, manometrů, ovládacích ventilů, hydraulických válců a rychlospojek pro snadné připojení hydraulických strojů a zařízení 15

17 PŘÍSLUŠENSTVÍ HYDRAULICKÉHO NÁŘADÍ Vysokotlaké hadice pro tlak 70 MPa Vysokotlaké hadice jsou dodávány v délkách dle požadavku zákazníka s koncovkami s vnějším závitem 3/8-18NPT. V případě potřeby je možné dodat hadice s jinými koncovkami. K dispozici jsou následující druhy hadic : Hadice 2LW6, 2SN6, 2ST6 Hadice o jmenovité světlosti DN 6 jsou určeny pro spojení válců a ručních vysokotlakých čerpadel. Provozní tlak 70 MPa. Hadice jsou v místě spojení s koncovkou vybaveny pružinou, která snižuje ohybové namáhání hadice ve spoji. Hadice 2106 ST Polyamidové hadice o jmenovité světlosti DN 6 jsou určeny pro spojení válců a vysokotlakých čerpadel, poháněných spalovacím motorem nebo elektromotorem. Provozní tlak 70 MPa. Rychlospojky Zásuvka 3/8-18NPT Zástrčka 3/8-18NPT Jsou určeny ke snadnému spojování prvků vysokotlaké hydraulické soupravy. Zásuvka je opatřena vnitřním závitem 3/8-18NPT a bývá na straně hadice, který přijde spojit se spotřebičem (hydraulickým válcem). Zástrčka vnějším závitem 3/8-18NPT bývá dodávána s každým hydraulickým válcem. Oba typy rychlospojek jsou vybaveny ventilkem, který při rozpojení rychlospojky uzavře hydraulický okruh a zabrání tím úniku oleje. Součástí obou typů jsou krytky pro ochranu před prachem v případě, kdy jednotlivé komponenty hydraulické soupravy jsou skladovány nebo přenášeny odděleně. Manometry Pomocí manometru zařazeného do hydraulického okruhu je možné kontrolovat sílu, kterou vyvine hydraulický válec. K dispozici jsou manometry do 100 MPa v provedení s glycerinovou náplní, která eliminuje tlakové rázy a prodlužuje tím životnost manometru. Do hydraulického okruhu je manometr připojen manometrovým závitem G 1/2 přes příslušnou redukci (RG1/2). Hydraulické agregáty Hydraulický agregát s pohonem elektromotorem Hydraulický agregát s pohonem spalovacím motorem Agregáty mohou být v provedení s jedním až čtyřmi nezávislými proudy. Podle způsobu použití jsou agregáty vybaveny rozvaděči, hydraulickými zámky, různým stupněm ochran apod. 16

18 Pro sestavení složitějších hydraulických sestav (např. na jedno čerpadlo je připojeno více válců) je k dispozici řada prvků. Ventily 3/8-18NPT Škrtící ventil SV 3/8 OV 3/8 SV 3/8 Používá se pro regulování zdvihu více válců připojených k jednomu čerpadlu. Do hydraulického okruhu je začleněn pomocí vnitřních závitů 3/8-18NPT. Zařazuje se do každé větve, která je zakončena válcem. Ochranný ventil OV 3/8 Slouží k uzavření válce v případě, kdy je potřeba břemeno fixovat po delší dobu ve zvednuté poloze a zvyšuje bezpečnost práce s hydraulickou soupravou. Obsahuje uzavírací ventil, zpětný ventil a pojistný ventil. Do hydraulického okruhu je začleněn pomocí vnitřních závitů 3/8-18NPT. Aby ventil poskytoval maximální ochranu, musí být připojen přímo k válci pevným spojením (ne přes hadici). Pokud je uzavírací ventil uzavřen, může olej proudit do válce pouze jedním směrem přes zpětný ventil. V tomto režimu poskytuje ventil ochranu proti ztrátě tlaku v hydraulickém systému. Pokud je potřeba břemeno spustit, musí se napřed uzavírací ventil otevřít. Pojistný ventil chrání válec v případě přetížení válce ve fixované poloze. Rozdělovače Typ R7 Rozdělovač R7 disponuje sedmi přípojnými místy 3/8-18NPT. Nevyužitá přípojná místa je možno zaslepitp zátkami Z3/8 Typ R3 Rozvaděč R3 disponuje třemi přípojnými místy 3/8-18NPT xř (32) 17

19 Redukce C A D B E Typ A B C D E V301 1/4-18NPT 3/8-18NPT V302 3/8-18NPT 1/4-18NPT 19 4,5 24 RG1/2 G1/2 3/8-18NPT RM20 M20x1,5 3/8-18NPT A Vsuvka C Typ A B C D E V101 1/8-27NPT 1/4-18NPT 33 4,5 17 V102 1/4-18NPT 1/4-18NPT D B V103 3/8-18NPT 3/8-18NPT V104 3/8-18NPT 1/4-18NPT E Spojka C A B Typ A B C D E V201 1/4-18NPT 1/4-18NPT V202 3/8-18NPT 3/8-18NPT V203 3/8-18NPT 1/4-18NPT E Zátka C Typ A B C D E A Z1/4 1/4-18NPT Z3/8 3/8-18NPT E 18

20 PŘÍKLADY ZAPOJENÍ ZVEDACÍCH SOUPRAV Jednoduché zapojení Hadice je na jednom konci pevně spojena s čerpadlem pomocí závitu 3/8-18NPT, na druhém konci je zástrčka rychlospojky. Na spotřebiči je zásuvka rychlospojky. Zapojení s ochranným ventilem Hadice je na jednom konci pevně spojena s čerpadlem pomocí závitu 3/8-18NPT, na druhém konci je zástrčka rychlospojky. U spotřebiče je zařazen ochranný ventil OV3/8 a zásuvka rychlospojky. Zapojení čerpadla a dvou spotřebičů Hadice je na jednom konci pevně spojena s čerpadlem pomocí závitu 3/8-18NPT, na druhém konci je pomocí stejného závitu spojena s rozdělovačem R3. Ve větvích k jednotlivým spotřebičům jsou zařazeny škrtící ventily SV3/8. Na koncích hadic jsou zástrčky rychlospojek a u spotřebičů jsou zásuvky rychlospojek. Zapojení čerpadla a dvou spotřebičů se zařazením ochranných ventilů Hadice je na jednom konci pevně spojena s čerpadlem pomocí závitu 3/8-18NPT, na druhém konci je pomocí stejného závitu spojena s rozdělovačem R3. Ve větvích k jednotlivým spotřebičům jsou zařazeny škrtící ventily SV3/8. Na koncích hadic jsou zástrčky rychlospojek. U spotřebičů jsou ochranné ventily OV3/8 a zásuvky rychlospojek. Uvedené příklady zapojení zdaleka nevyčerpávají všechny možnosti. Kromě zvyšování počtu spotřebičů je možné do hydraulického okruhu zařazovat rychlospojky i do jiných míst než je uvedeno. Pro napájení několika spotřebičů je možné použít motorového čerpadla s více proudy. 19
