1 Kapitola 1: Úvod 1.1 Obsah balení Po obdržení TVGo DVB-D02 se prosím ujistěte, že součástí balení jsou následující položky. TVGo DVB-D02 CD s instalačním software Návod pro rychlou instalaci Kabel USB Anténa Konektor PAL na NTSC Dálkové ovládání 1.2 Systémové požadavky IBM PC nebo kompatibilní Intel Pentium 4 2,0 GB MHz / ekvivalentní AMD Athlon CPU nebo vyšší procesor Jeden port USB 2.0 k dispozici. Minimálně 256 MB paměti RAM nebo více Minimálně 100 MB prostoru na pevném disku 1024 x 768 grafická karta, DirectX R 9.0c nebo kompatibilní grafická karta nebo vyšší Microsoft Windows XP HOME/PRO EDITION /XP 64 bitů Mechanika CD-ROM Pevný disk: 5400 otáček za min. nebo vyšší (nejlépe 7200 otáček za min.) 1

2 Kapitola 2: Začínáme 2.1 Připojení adaptéru TVGo DVB-D02 1. K tomuto konektoru připojte anténní kabel. 2. Připojte zařízení k rozbočovači USB počítače Instalace ovladačů zařízení 1. Po připojení adaptéru TVGo DVB-D02 k portu USB dokončete instalaci podle pokynů systému. 2

3 2. Po připojení adaptéru TVGo DVB-D02 se v počítači zobrazí dialogové okno Nový hardware 3. Po restartování počítače se zobrazí okno Found New Hardware Wizard (Průvoce vyhledáním nového hardwaru). Vyberte možnost No, not this time (Nyní ne) a pokračujte klepnutím na tlačítko Next (Další 4. Vyberte možnost Install from a list or specific location[advanced] (Nainstalovat software automaticky (doporučeno)) a klepněte na tlačítko Next (Další). 3

4 5. Jako umístění vybraného souboru zadejte D:\Driver a klepněte na tlačítko Next (Další). (Písmeno D označuje jednotku CD/DVD-ROM, které se může ve vašem počítači lišit. 6. Po restartování počítače bude okno instalace hardwaru přeskočeno. Pokračujte klepnutím na tlačítko Continue Anyway (Pokračovat). 7. Klepnutím na tlačítko Dokončit dokončete instalaci. 4

5 2.3 Instalace ovladače a softwaru pro operační systém Windows XP 1. Do jednotky CD-ROM vložte instalační disk CD. Instalace se spustí automaticky. 2. Klepněte na položku Setup Utility (Instalační nástroj). 3. Spusťte instalaci klepnutím na tlačítko Next (Další) 4. Přečtěte si licenční smlouvu a klepnutím na tlačítko Next (Další) spusťte kopírování souborů. 5

6 5. Klepnutím na tlačítko Finish pokračujte v instalaci. 6. Klepnutím na tlačítko Dokončit dokončete instalaci adaptéru TVGo DVB-D02. Potom klepněte na tlačítko Start, Vypnout a klepnutím na tlačítko Restartovat restartujte počítač. 6

7 Kapitola 3: Spuštění softwaru 3.1 První spuštění TVGo DVB-D02 Na hlavním panelu systému Windows klepněte na tlačítko Start a potom vyberte možnost Programy \TVGo DVB-D Na hlavním panelu systému Windows klepněte na tlačítko Start a potom vyberte možnost Programy\ TVGo DVB-D Klepněte na přístupový bod adaptéru TVGo DVB-D Bude zahájeno vyhledávání zařízení. 7

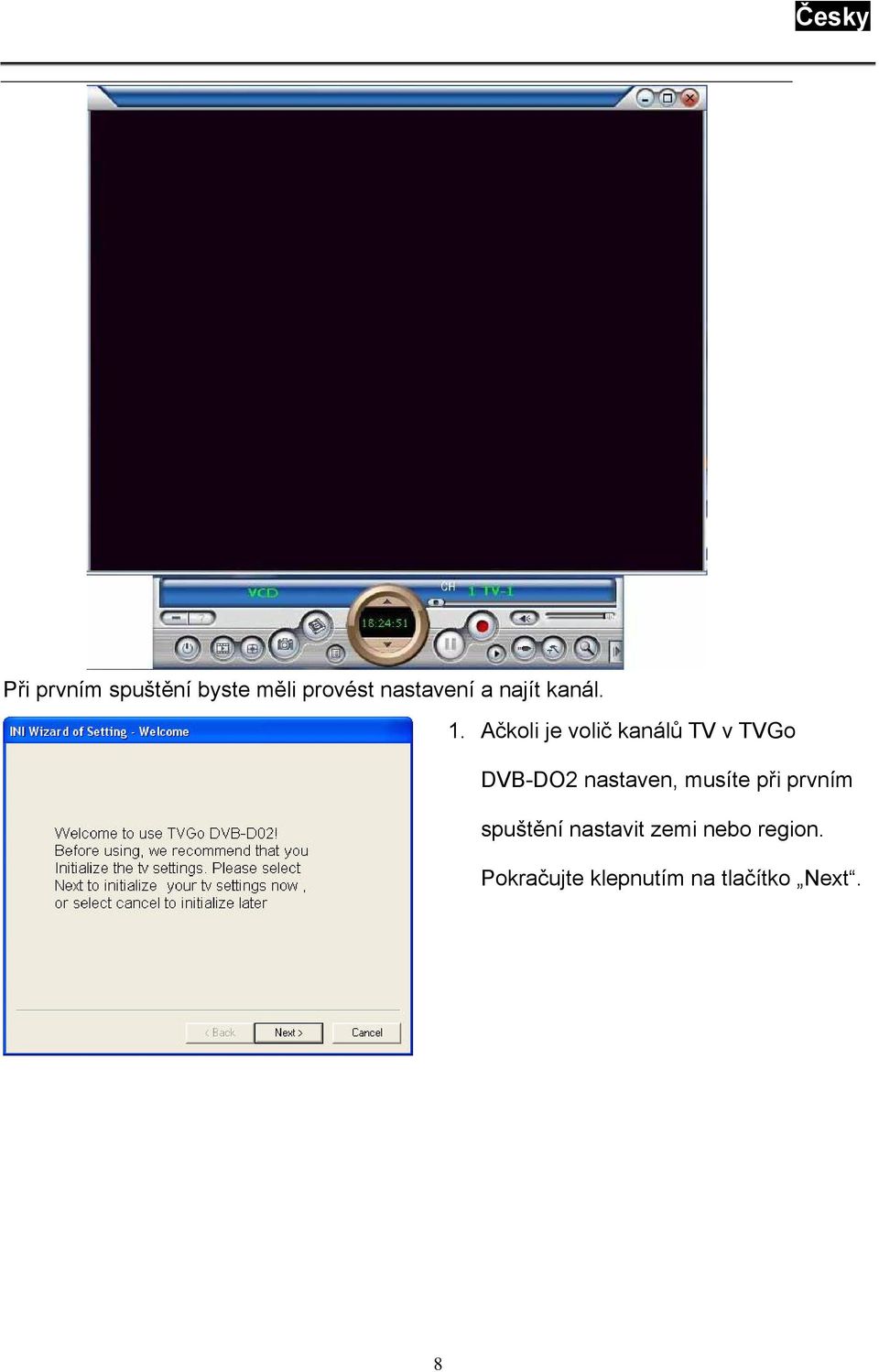

8 Při prvním spuštění byste měli provést nastavení a najít kanál. 1. Ačkoli je volič kanálů TV v TVGo DVB-DO2 nastaven, musíte při prvním spuštění nastavit zemi nebo region. Pokračujte klepnutím na tlačítko Next. 8

9 2. Vyberte zdroj signálu, buď analogový nebo digitální. (Tato část ukazuje krok za krokem, jak nastavit analogovou TV. Jděte ke kroku 10, pokud vyberete DVB-T jako zdroj signálu) 3. Klepněte na tlačítko Next. 4. Vyberte správný region ze seznamu a klepněte na tlačítko Next. 9

10 5. Vyberte zdroj vstupního signálu a klepněte na Finish. 6. Chcete-li spustit vyhledávání kanálů, klepněte na tlačítko OK. 7. Zobrazí se seznam s informacemi o kanálech. 10

11 8. Chcete-li ukončit automatické vyhledávání, klepněte na tlačítko OK. 9. Klepněte na tlačítko Finish. 10. Dále je ukázáno, jak nastavit DVB-T. Vyberte DVB-T a pokračujte klepnutím na tlačítko Next. 11

12 11. Klepněte na tlačítko Next. 12. Vyberte ze seznamu správný region. Potom klepněte na tlačítko Search. 13. Chcete-li spustit vyhledávání kanálů, klepněte na tlačítko OK. 12

13 14. Klepnutím na tlačítko Finish ukončíte proces nastavení. 15. Klepnutím na tlačítko Finish ukončíte proces. 13

14 3.2 Přepínání mezi DVB-T a Analog Zadejte funkci Setting a jděte na Device. Klepněte na Video Source, abyste přepnuli mezi DVB-T a Analog. Klepněte na ikonu Search, chcete-li vyhledat TV kanál. 14

15 3.3 Sledování televizního vysílání nebo videa 6. Double click to full screen display 3.Channel Control 1.TV wall display 2.Channel List 4.Volume Control 5.Search TV Channel 1. Zobrazit panel TV: zobrazí na obrazovce panel 4x4 TV. 2. Seznam kanálů: zobrazí seznam všech dostupných TV kanálů. 3. Ovládání kanálů: slouží k procházení kanálů. 4. Ovládání hlasitosti: slouží k nastavení hlasitosti nebo k vypnutí zvuku. 5. Hledat TV kanály: klepnutím vyhledáte dostupné TV kanály. 6. Poklepáním zobrazíte obraz na celou obrazovku. 3.4 Nahrávání videa Klepnutím na tlačítko Nahrát spusťte nahrávání videa. Pomocí ovládacího panelu nebo tabulky nastavení nastavte formát videa. K dispozici jsou následující možnosti nastavení formátu. 15

16 MPEG-1, 2,4; AVI, DVD, VCD, HiDVD 3.5 Pořízení snímku Klepnutím na tlačítko Snímek pořídíte statický snímek. 16

17 Chcete-li nastavit formát snímku, klepněte na tlačítko Setting (Nastavení). Adaptér TVGo DVB-D02 podporuje formáty snímků BMP a JPEG. Zvolte požadovaný formát. 3.6 Přehrávání videa Klepnutím na tlačítko Přehrát přehrajete nahrané video. Klepněte na tlačítko Seznam přehrávání a vyberte soubor videa. Zvolte video a potom klepněte na tlačítko Otevřít. Konec: Chcete-li ukončit okno přehrávání videa, stiskněte klávesu [Esc] nebo klávesy [ALT]+[F4] na klávesnici. Minimalizovat: Slouží k minimalizaci okna přehrávání videa; chcete-li obnovit zobrazení, klepněte na "MoviePlayer" na hlavním panelu. Skrýt ovládací panel: Slouží ke skrytí ovládacího panelu videa; chcete-li obnovit zobrazení, klepněte pravým tlačítkem na 17

18 okno videa a vyberte položku "Control Panel" (Ovládací panel). Nastavení: Klepnutím se zobrazí místní okno, které umožňuje testovat přehrávání videa; viz stránka "Nastavení přehrávání". Procházet obrázky: Slouží ke spuštění okna prohlížeče pro prohlížení snímků a obrázků uložených v počítači, viz stránka "Procházení obrázků". O krok dozadu: Slouží k posunu videa dozadu. O krok dopředu: Slouží k posunu videa dopředu. Pomalu přehrávat dozadu: Slouží k pomalému přehrávání videa dozadu. Pomalu přehrávat dopředu: Slouží k pomalému přehrávání souboru videa dopředu Přehrát/pozastavit: Klepnutím spustíte přehrávání aktuálního souboru videa; dalším klepnutím pozastavíte přehrávání; a dalším klepnutím obnovíte přehrávání. Rychle posunout dozadu: Slouží k rychlému přehrávání souboru videa dozadu. Rychle posunout dopředu: Slouží k rychlému přehrávání souboru videa dopředu. Ztlumit: Slouží k vypnutí zvuku. Dalším klepnutím obnovíte zvuk. Upravení hlasitosti: Nastavte hlasitost posouváním posuvníku nebo použijte levou a pravou šipku na klávesnici. Zastavit přehrávání: Zastaví přehrávání aktuálního souboru videa. Snímek: Uloží aktuální obraz videa jako obrázek formátu BMP nebo JPG. Soubor bude implicitně pojmenován podle času pořízení a bude uložen do složky C:\Obrázky. Můžete rovněž otevřít možnost "Nastavení snímku" v dialogovém okně "Možnosti" a nastavit adresář pro ukládání snímků, formát snímku a zvolit možnost přejmenovávání snímků po pořízení, viz stránka "Nastavení přehrávání". Seznam přehrávání: Klepnutím zobrazíte místní panel pod hlavním panelem. Výchozí seznam souborů s nahrávkami se nachází v adresáři nahrávek, ze kterého můžete vybírat položky, které chcete přehrát. 18

19 3.7 Procházení obrázků Klepnutím na tlačítko Procházet obrázky můžete načítat uložené obrázky. Pomocí softwaru Procházet obrázky můžete měnit měřítko nebo názvy obrázků. Horní panel nástrojů obsahuje mnoho funkčních tlačítek pro snadné ovládání: Obnovit: Slouží k obnovení zobrazení snímku v aktuální složce. Panel umístění: Zobrazí nebo skryje panel umístění v levé části okna, který umožňuje procházení a výběr složek. Panel obrázků: Zobrazí nebo skryje panel obrázků v levé části okna, který umožňuje snadno vytvořit náhled snímku. Nastavit tapetu: Slouží k nastavení aktuálního obrázku jako tapety na pracovní plochu Windows. Klepnutím na šipku rozevíracího seznamu vpravo můžete vybrat režim zobrazení tapety. Vzhled: Slouží k nastavení vzhledu okna prohlížeče obrázků. Klepnutím na šipku rozevíracího seznamu vpravo můžete vybrat oblíbený panel. Oddálit: Slouží ke zmenšení zobrazení aktuálního obrázku. Přiblížit: Slouží ke zvětšení aktuálního obrázku. Přizpůsobit měřítko: Z rozevíracího seznamu vpravo můžete vybrat režim přizpůsobeného zobrazení. Full Size (Plná velikost): Zobrazí obrázek ve 100% zvětšení. Přizpůsobit obrázek: Zvětší obrázek na velikost obrazovky nebo okna. Přizpůsobit na šířku: Zvětší obrázek na šířku obrazovky nebo okna. Přizpůsobit na výšku: Zvětší obrázek na výšku obrazovky nebo okna. Zámek: Zamkne prohlížeč na aktuální úrovni zvětšení. 19

20 3.8 Nastavení přehrávání Fix ratio: zajistí velikost obrazovky. Adjust window size to fit video at startup: automaticky upravit velikost obrazovky podle videa. Hide control panel for full screen: skrýt ovládací panel v režimu celá obrazovka. Hide playlist for full screen: skrýt okno se seznamem skladeb v režimu celá obrazovka. Remember window position: zobrazit okno na tomtéž místě i příště. Format: vyberte formát obrázku klepnutím na BMP nebo JPEG. Upravte posuvník tak, abyste změnili kvalitu obrázku JPEG. Saving Directory: klepněte na Browse, abyste změnili umístění, na které je obrázek ukládán. Options: vyberte Rename after snapshot, abyste obrázek přejmenovali okamžitě po provedení snímku. 20

21 Auto delete invalid files: odstranit neplatné soubory. Scroll listbox to make playing item visible: automaticky zvýraznit aktuální přehrávaný soubor. Run drag file at once: automaticky přehrává video soubor, který přetáhnete do okna seznamu skladeb. 21

22 Kapitola 4: Používání dálkového ovladače Tlačítko Win XP Otevřít/zavřít software TV Nahrát TV program Změnit velikost obrazovky na původní velikost okno nebo zpět Zachytit a uložit aktuální obrazovku 0 9 Číslo 0 ~ 9 Přepnout na další kanál Přepnout na předchozí kanál Zvýšit hlasitost Snížit hlasitost 22

23 Desítkové zadávání kanálu Klepnutím spustíte funkci časového posunu, dalším klepnutím přehrajete nahraný program. Přejít na poslední kanál Přepínání zdroje vstupního signálu mezi TV, kompozitní a S-video 23
