1 Hodnocení historického vývoje krajiny pomocí leteckých snímků Jitka Elznicová Katedra informatiky a geoinformatiky Fakulta životního prostředí Univerzita J.E.Purkyně v Ústí nad Labem

2 Letecké snímkování

3 Letecká fotogrammetrie Letecké fotografie (ani jejich digitální reprezentace) nemohou být použity pro měřické účely přímo kvůli zkreslení, způsobenému centrální projekcí a různou výškou snímaných objektů.

4 Fotogrammetrie věda zabývající se rekonstrukcí tvaru, velikost a polohy předmětů zobrazených na fotogrammetrických snímcích základem fotogrammetrie je skutečnost, že fotografický snímek je exaktním perspektivním zobrazením (centrální projekcí) fotografovaného předmětu centrální projekce fotografického snímku se převádí na ortogonální projekci mapy

fotografický snímek je exaktním perspektivním zobrazením (centrální projekcí)

5 Schémata výsledných mozaik zpracovaných snímků rok 1995 rok 1985 rok 1954 rok 1976 rok 1937

6 Vyhodnocení leteckých snímků Vizualizace historické krajiny vizualizace 2D vizualizace 3D simulované průlety

7 1937

8 1976

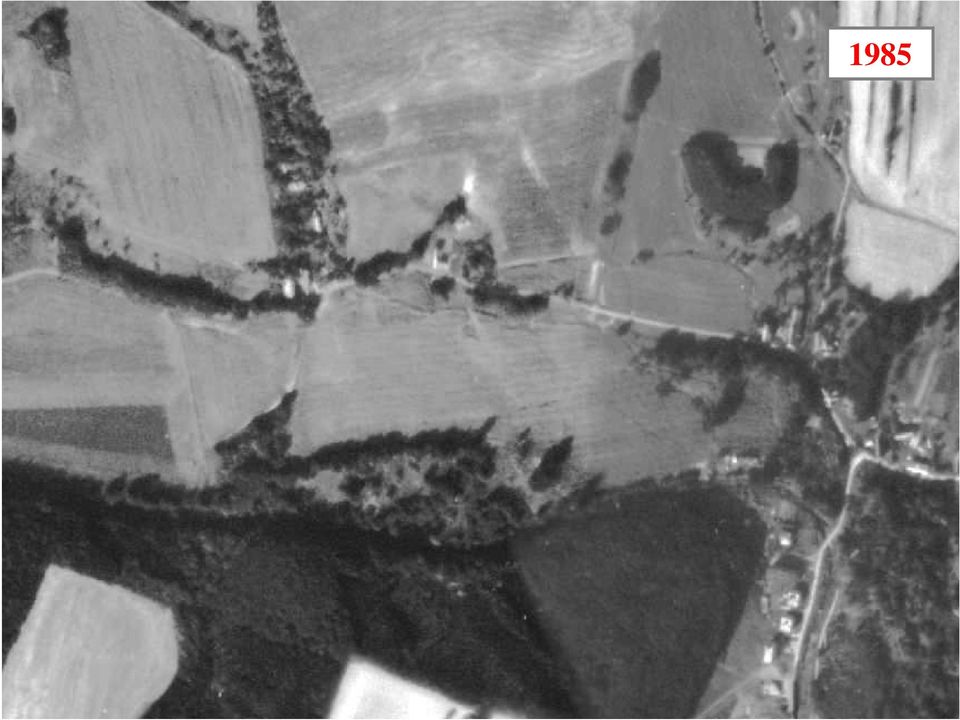

9 1985

10 1995

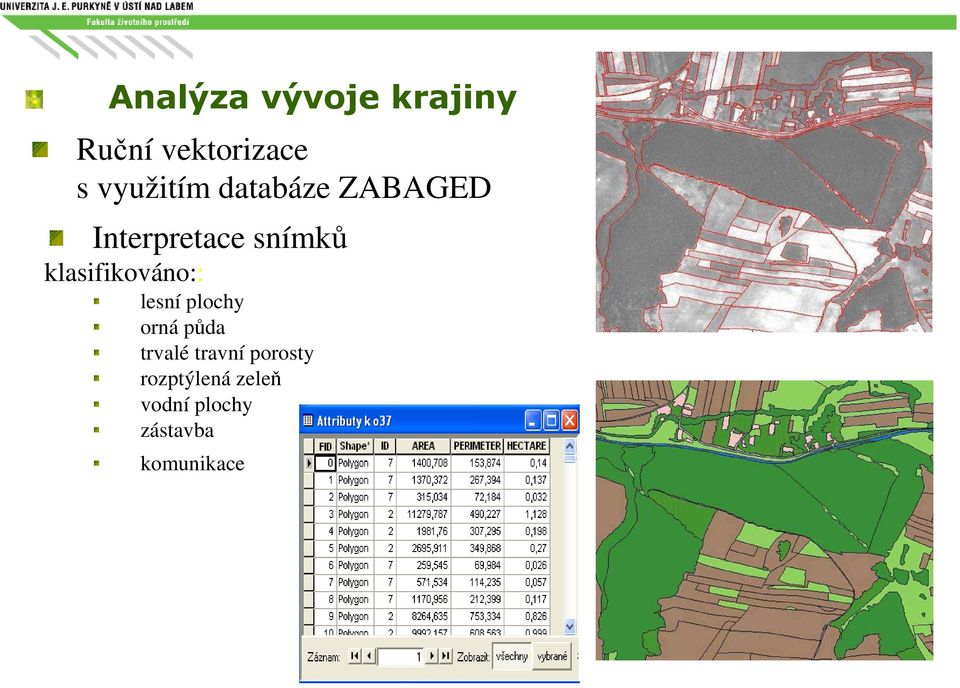

11 Analýza vývoje krajiny Ruční vektorizace s využitím databáze ZABAGED Interpretace snímků klasifikováno:: lesní plochy orná půda trvalé travní porosty rozptýlená zeleň vodní plochy zástavba komunikace

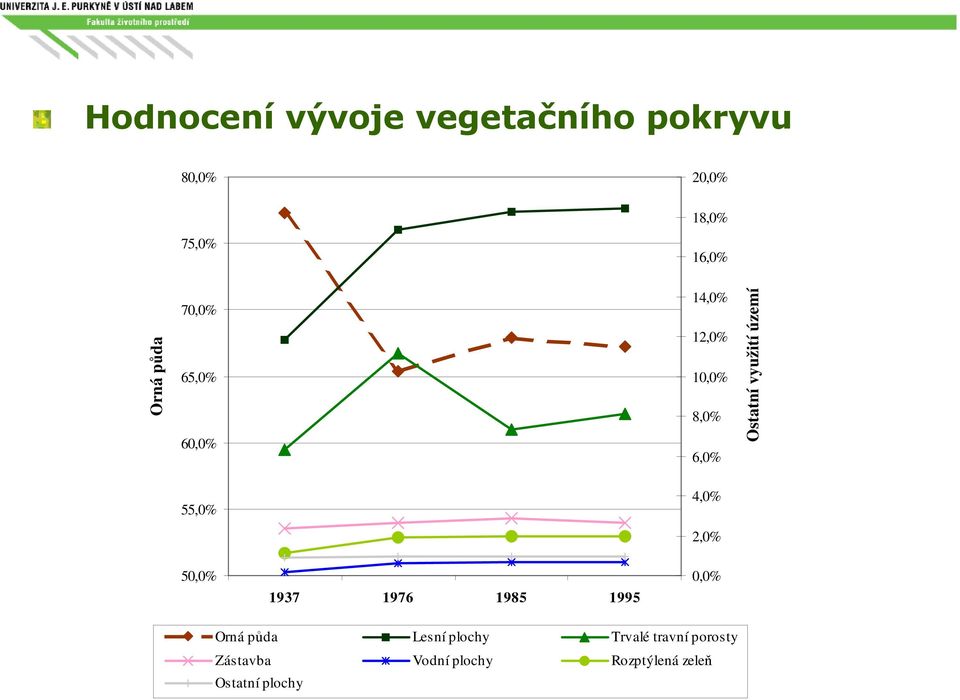

16 Hodnocení vývoje vegetačního pokryvu 80,0% 20,0% 18,0% 75,0% 16,0% Orná půda 70,0% 65,0% 60,0% 14,0% 12,0% 10,0% 8,0% 6,0% Ostatní využití území 55,0% 4,0% 2,0% 50,0% ,0% Orná půda Lesní plochy Trvalé travní porosty Zástavba Vodní plochy Rozptýlená zeleň Ostatní plochy

55,0% 4,0% 2,0% 50,0% 1937 1976 1985 1995 0,0% Orná půda Lesní plochy

17 Hodnocení změny vegetačního pokryvu rok 1937 rok 1995

18 Prostorové změny využití v letech

19 Schéma změny krajinného krytu v letech 1937 až 1995 v procentech

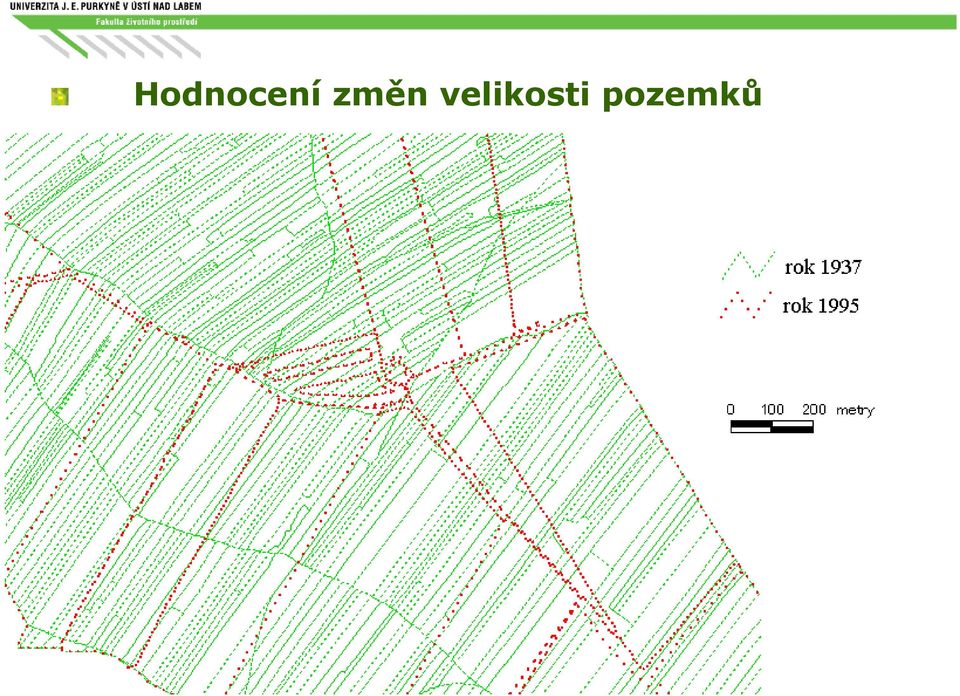

20 Hodnocení změn velikosti pozemků

21 Frekvence rozložení velikostí polí

22 Hodnocení vývoje krajiny v katastru Srbská Kamenice Bc. Anna Zikmundová Animace simulovaného průletu nad krajinou v letech

23 Vývoj rozložení polí ( )

24 Ukázka změny zástavby v letech 1938 a 2002

25 Vývoj hustoty cestní a říční sítě v letech 1938 a

26 Hodnocení využití krajiny v závislosti na sklonitosti terénu v oblasti Verneřicka Bc. Petr Králík Plochy ohrožené erozí v roce

27 Hodnocení agrárních valů a teras RNDr. Iva Machová

28 Závěr Archivní letecké fotografie Rychlé a přesné zpracování desítek snímků v jednom bloku Reálný obraz krajiny v určité době Vhodný podklad k identifikaci změn ve vývoji krajiny Vizualizace krajiny pomocí simulovaných průletů Analýza vývoje krajiny pomocí leteckých snímků Pomocí metod GIS a DPZ je možné: Zpřesnit polohu a tvar studovaných krajinných objektů a jevů Zjistit a kvantifikovat jejich stavové parametry či změny Provádět multikriteriální analýzy, statistiky a modelování

29 Doplňující zdroje k projektům řešených na FŽP UJEP: SISTEMaPARC -Spatial Information Systems for Transnational Environmental Management of Protected Areas and Regions in CADSES. Projekt INTERREG IIIB 3B038, , řešitel: Prof. Dr. Elmar Csaplovisc, Technická univerzita v Drážďanech, Německo ZIKMUNDOVÁ Anna (2006): Sledování změn krajinné struktury v okolí Srbské Kamenice pomocí archivních leteckých snímků. [Bakalářská práce]. Ved. práce: Ing. Petr Bauer. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem GEOSCAPE - Metodika hodnocení sociálních a ekologických souvislostí ekonomické transformace: teorie a aplikace. Projekt MPSV 1J 008/04-DP1, , řešitel: Doc. RNDr. Jiří Anděl, CSc., Katedra geografie, Přírodovědecká fakulta, Univerzita J.E. Purkyně v Ústí nad Labem BENEŠOVÁ Jana (2006): Retrospektivní monitoring lesního krytu Petrovicka v letech [Bakalářská práce]. Ved. práce: Ing. Jitka Prchalová. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem KRÁLÍK Petr (2006): Změny ve využití krajiny v oblasti Verneřicka v letech 1954 až [Bakalářská práce]. Ved. práce: Ing. Jitka Prchalová. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem MARENČÁK David (2007): Využití metod GIS a DPZ při hodnocení změn krajinné diverzity a ekostabilizačních složek v zemědělské krajině. [Bakalářská práce]. Ved. práce: Ing. Jitka Elznicová. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem ONDRÁČEK Jiří (2006): Hodnocení vývoje kulturní krajiny modelové oblasti Vejprtska na základě leteckých snímků. [Bakalářská práce]. Ved. práce: Ing. Jitka Prchalová. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem ONDREJKOVÁ Jana (2006): Rekonstrukce krajinného krytu v oblasti Bílinska na základě historických leteckých snímků. [Bakalářská práce]. Ved. práce: Ing. Tomáš Dolanský, Ph.D. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem PEŠKOVÁ Michaela (2006): Trojrozměrná vizualizace a interpretace historické krajiny na Benešovsku. [Bakalářská práce]. Ved. práce: Ing. Tomáš Dolanský, Ph.D. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem RICHTER Pavel (2006): Využití leteckých snímků k analýze a monitoringu na modelové oblasti Klášterecko. [Bakalářská práce]. Ved. práce: Ing. Jitka Prchalová. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem STEKLÁ Kateřina (2006): Retrospektivní monitoring zemědělské půdy v oblasti Třebenicka v období [Bakalářská práce]. Ved. práce: Ing. Jitka Prchalová. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem ŠKOULOVÁ Helena (2006): Modelování reliéfu v oblasti Radovesické výsypky a jejího okolí v období 1938 až [Bakalářská práce]. Ved. práce: Ing. Tomáš Dolanský, Ph.D. Katedra informatiky a geoinformatiky, FŽP UJEP, Ústí nad Labem Zajištění harmonizace krajinotvorné, hydrologické a produkční funkce valů a teras pro diverzifikaci aktivit na venkov. Projekt MZE QH 82126, ,Řešitel: RNDr. Iva Machová, Katedra přírodních věd, Fakulta životního prostředí, Univerzita J.E. Purkyně v Ústí nad Labem
