F.1.1 TECHNICKÁ ZPRÁVA Architektonické, stavebně technické a stavebně konstrukční řešení

Transkript

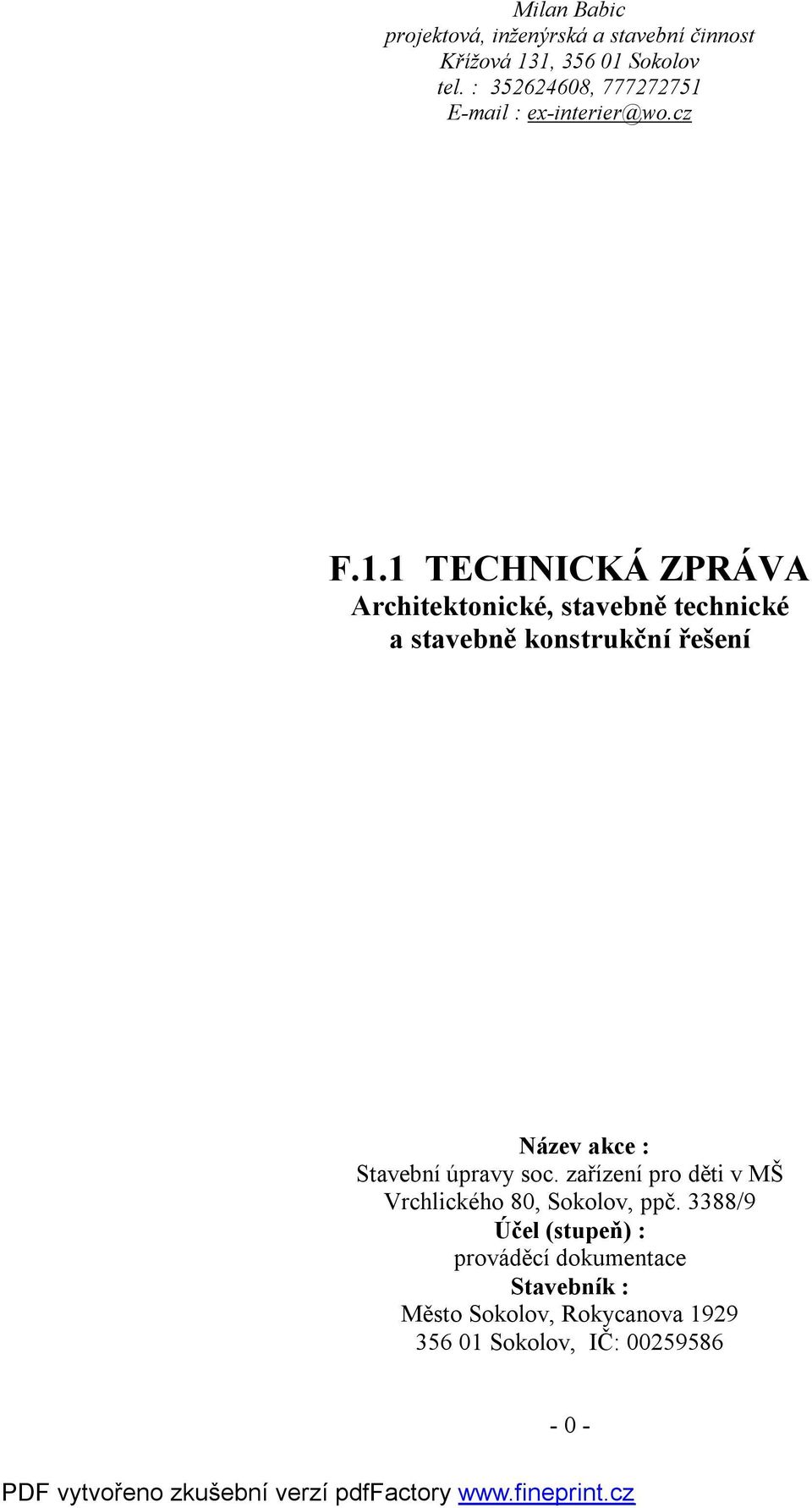

1 Milan Babic projektová, inženýrská a stavební činnost Křížová 131, Sokolov tel. : , ex-interier@wo.cz F.1.1 TECHNICKÁ ZPRÁVA Architektonické, stavebně technické a stavebně konstrukční řešení Název akce : Stavební úpravy soc. zařízení pro děti v MŠ Vrchlického 80, Sokolov, ppč. 3388/9 Účel (stupeň) : prováděcí dokumentace Stavebník : Město Sokolov, Rokycanova Sokolov, IČ:

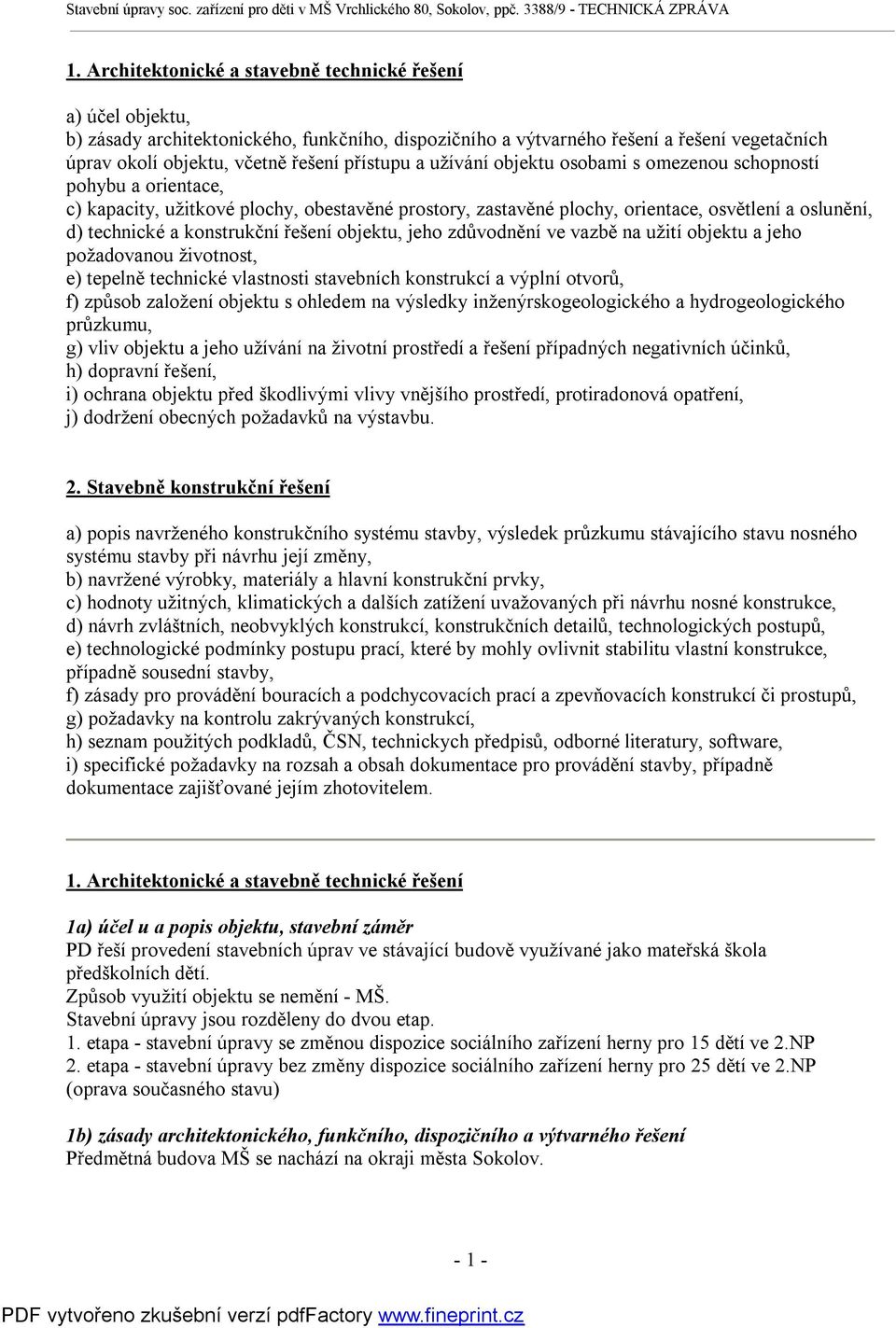

2 1. Architektonické a stavebně technické řešení a) účel objektu, b) zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace, c) kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění, d) technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost, e) tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů, f) způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu, g) vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků, h) dopravní řešení, i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření, j) dodržení obecných požadavků na výstavbu. 2. Stavebně konstrukční řešení a) popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny, b) navržené výrobky, materiály a hlavní konstrukční prvky, c) hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce, d) návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů, e) technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby, f) zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů, g) požadavky na kontrolu zakrývaných konstrukcí, h) seznam použitých podkladů, ČSN, technickych předpisů, odborné literatury, software, i) specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem. 1. Architektonické a stavebně technické řešení 1a) účel u a popis objektu, stavební záměr PD řeší provedení stavebních úprav ve stávající budově využívané jako mateřská škola předškolních dětí. Způsob využití objektu se nemění - MŠ. Stavební úpravy jsou rozděleny do dvou etap. 1. etapa - stavební úpravy se změnou dispozice sociálního zařízení herny pro 15 dětí ve 2.NP 2. etapa - stavební úpravy bez změny dispozice sociálního zařízení herny pro 25 dětí ve 2.NP (oprava současného stavu) 1b) zásady architektonického, funkčního, dispozičního a výtvarného řešení Předmětná budova MŠ se nachází na okraji města Sokolov

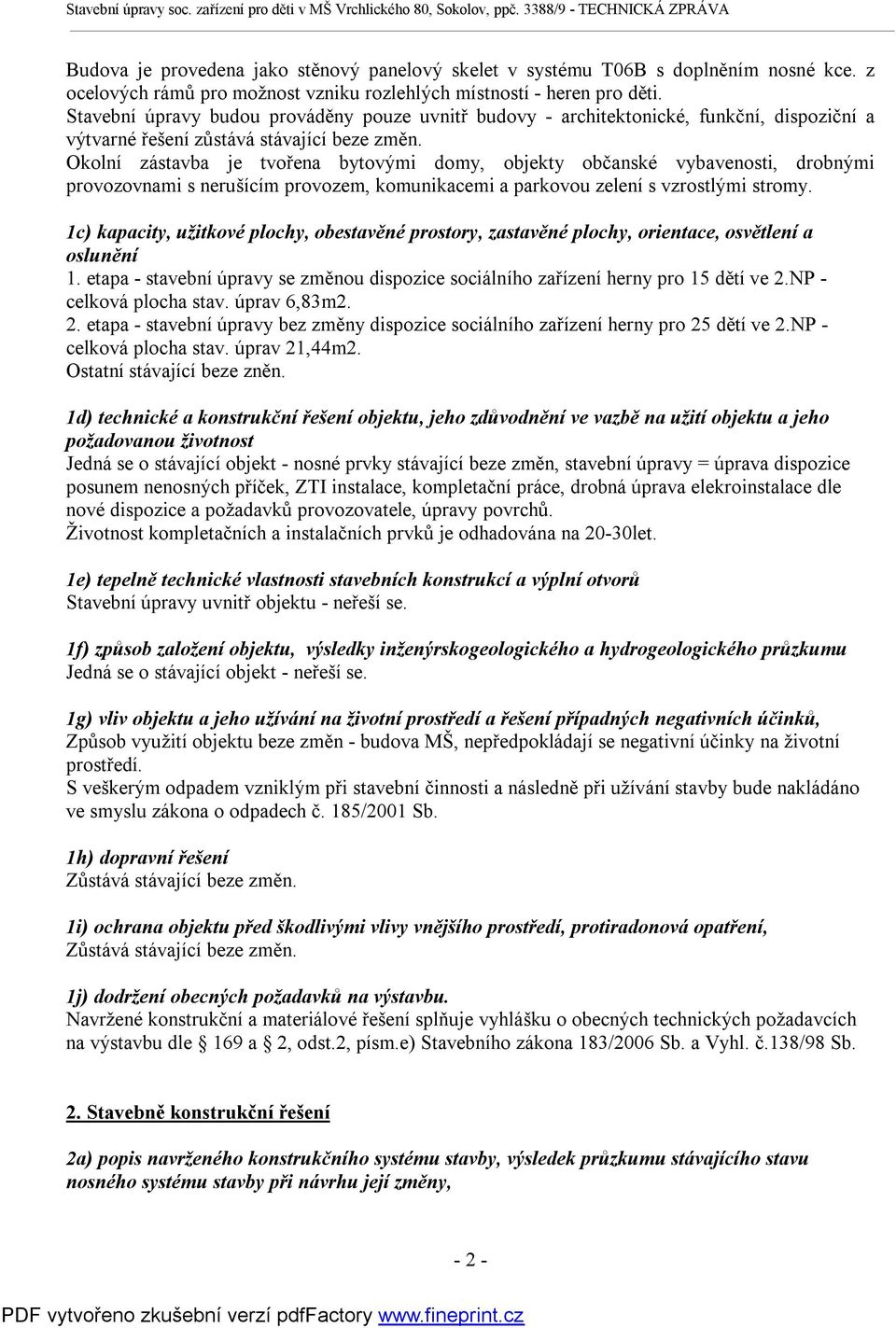

3 Budova je provedena jako stěnový panelový skelet v systému T06B s doplněním nosné kce. z ocelových rámů pro možnost vzniku rozlehlých místností - heren pro děti. Stavební úpravy budou prováděny pouze uvnitř budovy - architektonické, funkční, dispoziční a výtvarné řešení zůstává stávající beze změn. Okolní zástavba je tvořena bytovými domy, objekty občanské vybavenosti, drobnými provozovnami s nerušícím provozem, komunikacemi a parkovou zelení s vzrostlými stromy. 1c) kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění 1. etapa - stavební úpravy se změnou dispozice sociálního zařízení herny pro 15 dětí ve 2.NP - celková plocha stav. úprav 6,83m2. 2. etapa - stavební úpravy bez změny dispozice sociálního zařízení herny pro 25 dětí ve 2.NP - celková plocha stav. úprav 21,44m2. Ostatní stávající beze zněn. 1d) technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost Jedná se o stávající objekt - nosné prvky stávající beze změn, stavební úpravy = úprava dispozice posunem nenosných příček, ZTI instalace, kompletační práce, drobná úprava elekroinstalace dle nové dispozice a požadavků provozovatele, úpravy povrchů. Životnost kompletačních a instalačních prvků je odhadována na 20-30let. 1e) tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Stavební úpravy uvnitř objektu - neřeší se. 1f) způsob založení objektu, výsledky inženýrskogeologického a hydrogeologického průzkumu Jedná se o stávající objekt - neřeší se. 1g) vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků, Způsob využití objektu beze změn - budova MŠ, nepředpokládají se negativní účinky na životní prostředí. S veškerým odpadem vzniklým při stavební činnosti a následně při užívání stavby bude nakládáno ve smyslu zákona o odpadech č. 185/2001 Sb. 1h) dopravní řešení Zůstává stávající beze změn. 1i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření, Zůstává stávající beze změn. 1j) dodržení obecných požadavků na výstavbu. Navržené konstrukční a materiálové řešení splňuje vyhlášku o obecných technických požadavcích na výstavbu dle 169 a 2, odst.2, písm.e) Stavebního zákona 183/2006 Sb. a Vyhl. č.138/98 Sb. 2. Stavebně konstrukční řešení 2a) popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny, - 2 -

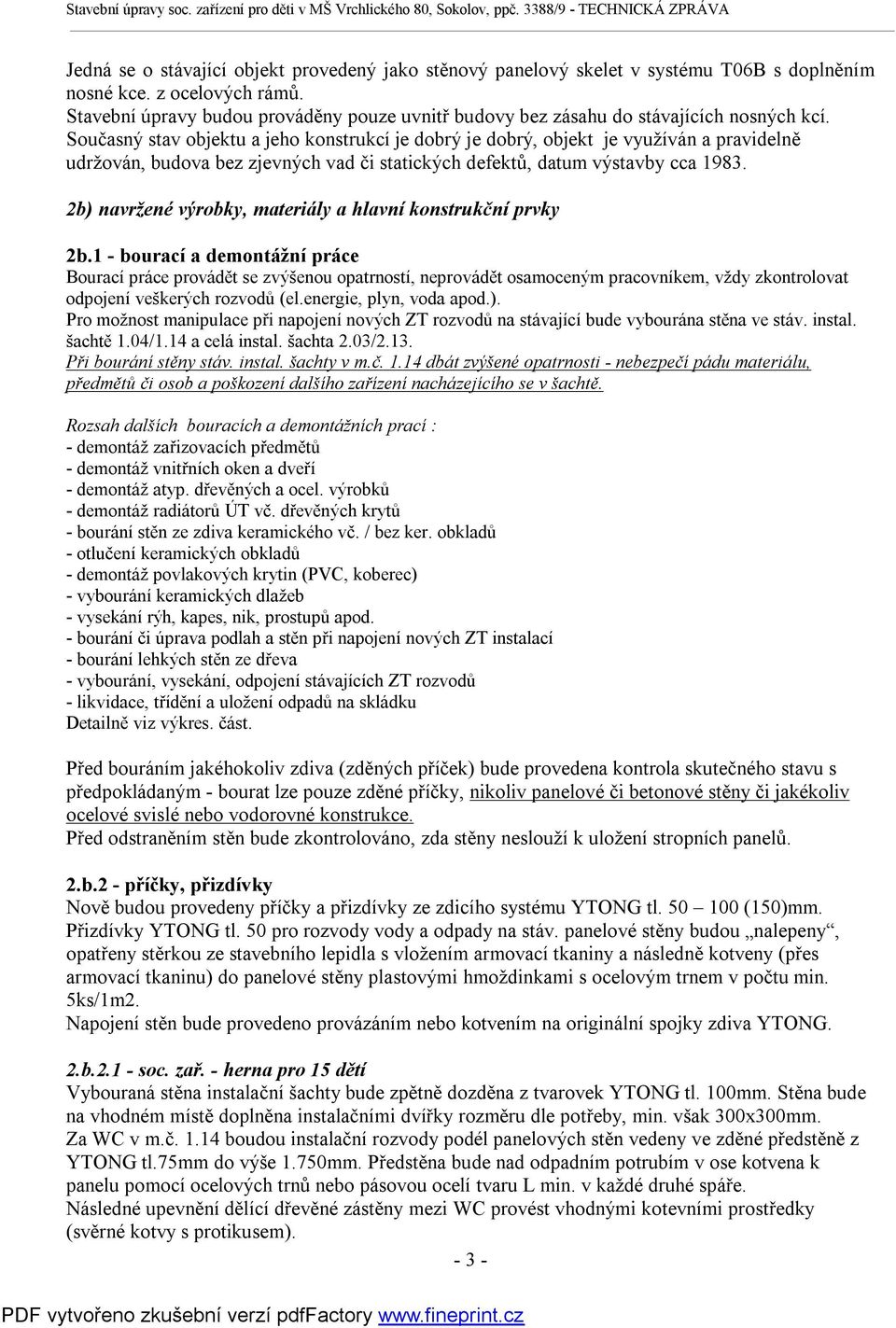

4 Jedná se o stávající objekt provedený jako stěnový panelový skelet v systému T06B s doplněním nosné kce. z ocelových rámů. Stavební úpravy budou prováděny pouze uvnitř budovy bez zásahu do stávajících nosných kcí. Současný stav objektu a jeho konstrukcí je dobrý je dobrý, objekt je využíván a pravidelně udržován, budova bez zjevných vad či statických defektů, datum výstavby cca b) navržené výrobky, materiály a hlavní konstrukční prvky 2b.1 - bourací a demontážní práce Bourací práce provádět se zvýšenou opatrností, neprovádět osamoceným pracovníkem, vždy zkontrolovat odpojení veškerých rozvodů (el.energie, plyn, voda apod.). Pro možnost manipulace při napojení nových ZT rozvodů na stávající bude vybourána stěna ve stáv. instal. šachtě 1.04/1.14 a celá instal. šachta 2.03/2.13. Při bourání stěny stáv. instal. šachty v m.č dbát zvýšené opatrnosti - nebezpečí pádu materiálu, předmětů či osob a poškození dalšího zařízení nacházejícího se v šachtě. Rozsah dalších bouracích a demontážních prací : - demontáž zařizovacích předmětů - demontáž vnitřních oken a dveří - demontáž atyp. dřevěných a ocel. výrobků - demontáž radiátorů ÚT vč. dřevěných krytů - bourání stěn ze zdiva keramického vč. / bez ker. obkladů - otlučení keramických obkladů - demontáž povlakových krytin (PVC, koberec) - vybourání keramických dlažeb - vysekání rýh, kapes, nik, prostupů apod. - bourání či úprava podlah a stěn při napojení nových ZT instalací - bourání lehkých stěn ze dřeva - vybourání, vysekání, odpojení stávajících ZT rozvodů - likvidace, třídění a uložení odpadů na skládku Detailně viz výkres. část. Před bouráním jakéhokoliv zdiva (zděných příček) bude provedena kontrola skutečného stavu s předpokládaným - bourat lze pouze zděné příčky, nikoliv panelové či betonové stěny či jakékoliv ocelové svislé nebo vodorovné konstrukce. Před odstraněním stěn bude zkontrolováno, zda stěny neslouží k uložení stropních panelů. 2.b.2 - příčky, přizdívky Nově budou provedeny příčky a přizdívky ze zdicího systému YTONG tl (150)mm. Přizdívky YTONG tl. 50 pro rozvody vody a odpady na stáv. panelové stěny budou nalepeny, opatřeny stěrkou ze stavebního lepidla s vložením armovací tkaniny a následně kotveny (přes armovací tkaninu) do panelové stěny plastovými hmoždinkami s ocelovým trnem v počtu min. 5ks/1m2. Napojení stěn bude provedeno provázáním nebo kotvením na originální spojky zdiva YTONG. 2.b soc. zař. - herna pro 15 dětí Vybouraná stěna instalační šachty bude zpětně dozděna z tvarovek YTONG tl. 100mm. Stěna bude na vhodném místě doplněna instalačními dvířky rozměru dle potřeby, min. však 300x300mm. Za WC v m.č boudou instalační rozvody podél panelových stěn vedeny ve zděné předstěně z YTONG tl.75mm do výše 1.750mm. Předstěna bude nad odpadním potrubím v ose kotvena k panelu pomocí ocelových trnů nebo pásovou ocelí tvaru L min. v každé druhé spáře. Následné upevnění dělící dřevěné zástěny mezi WC provést vhodnými kotevními prostředky (svěrné kotvy s protikusem)

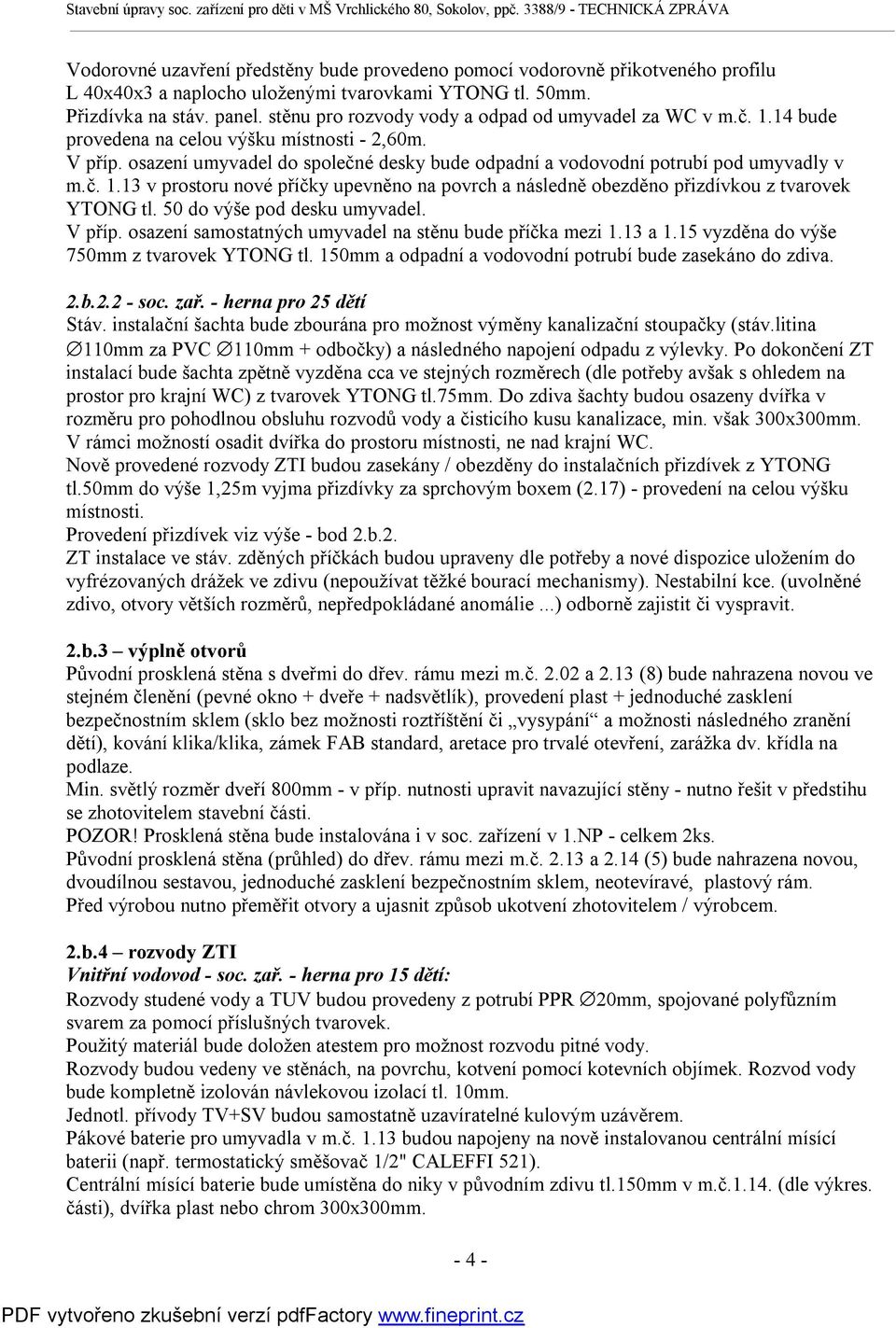

5 Vodorovné uzavření předstěny bude provedeno pomocí vodorovně přikotveného profilu L 40x40x3 a naplocho uloženými tvarovkami YTONG tl. 50mm. Přizdívka na stáv. panel. stěnu pro rozvody vody a odpad od umyvadel za WC v m.č bude provedena na celou výšku místnosti - 2,60m. V příp. osazení umyvadel do společné desky bude odpadní a vodovodní potrubí pod umyvadly v m.č v prostoru nové příčky upevněno na povrch a následně obezděno přizdívkou z tvarovek YTONG tl. 50 do výše pod desku umyvadel. V příp. osazení samostatných umyvadel na stěnu bude příčka mezi 1.13 a 1.15 vyzděna do výše 750mm z tvarovek YTONG tl. 150mm a odpadní a vodovodní potrubí bude zasekáno do zdiva. 2.b soc. zař. - herna pro 25 dětí Stáv. instalační šachta bude zbourána pro možnost výměny kanalizační stoupačky (stáv.litina 110mm za PVC 110mm + odbočky) a následného napojení odpadu z výlevky. Po dokončení ZT instalací bude šachta zpětně vyzděna cca ve stejných rozměrech (dle potřeby avšak s ohledem na prostor pro krajní WC) z tvarovek YTONG tl.75mm. Do zdiva šachty budou osazeny dvířka v rozměru pro pohodlnou obsluhu rozvodů vody a čisticího kusu kanalizace, min. však 300x300mm. V rámci možností osadit dvířka do prostoru místnosti, ne nad krajní WC. Nově provedené rozvody ZTI budou zasekány / obezděny do instalačních přizdívek z YTONG tl.50mm do výše 1,25m vyjma přizdívky za sprchovým boxem (2.17) - provedení na celou výšku místnosti. Provedení přizdívek viz výše - bod 2.b.2. ZT instalace ve stáv. zděných příčkách budou upraveny dle potřeby a nové dispozice uložením do vyfrézovaných drážek ve zdivu (nepoužívat těžké bourací mechanismy). Nestabilní kce. (uvolněné zdivo, otvory větších rozměrů, nepředpokládané anomálie...) odborně zajistit či vyspravit. 2.b.3 výplně otvorů Původní prosklená stěna s dveřmi do dřev. rámu mezi m.č a 2.13 (8) bude nahrazena novou ve stejném členění (pevné okno + dveře + nadsvětlík), provedení plast + jednoduché zasklení bezpečnostním sklem (sklo bez možnosti roztříštění či vysypání a možnosti následného zranění dětí), kování klika/klika, zámek FAB standard, aretace pro trvalé otevření, zarážka dv. křídla na podlaze. Min. světlý rozměr dveří 800mm - v příp. nutnosti upravit navazující stěny - nutno řešit v předstihu se zhotovitelem stavební části. POZOR! Prosklená stěna bude instalována i v soc. zařízení v 1.NP - celkem 2ks. Původní prosklená stěna (průhled) do dřev. rámu mezi m.č a 2.14 (5) bude nahrazena novou, dvoudílnou sestavou, jednoduché zasklení bezpečnostním sklem, neotevíravé, plastový rám. Před výrobou nutno přeměřit otvory a ujasnit způsob ukotvení zhotovitelem / výrobcem. 2.b.4 rozvody ZTI Vnitřní vodovod - soc. zař. - herna pro 15 dětí: Rozvody studené vody a TUV budou provedeny z potrubí PPR 20mm, spojované polyfůzním svarem za pomocí příslušných tvarovek. Použitý materiál bude doložen atestem pro možnost rozvodu pitné vody. Rozvody budou vedeny ve stěnách, na povrchu, kotvení pomocí kotevních objímek. Rozvod vody bude kompletně izolován návlekovou izolací tl. 10mm. Jednotl. přívody TV+SV budou samostatně uzavíratelné kulovým uzávěrem. Pákové baterie pro umyvadla v m.č budou napojeny na nově instalovanou centrální mísící baterii (např. termostatický směšovač 1/2" CALEFFI 521). Centrální mísící baterie bude umístěna do niky v původním zdivu tl.150mm v m.č (dle výkres. části), dvířka plast nebo chrom 300x300mm

6 Předpokládá se napojení na stávající rozvody vody (pův. umyvadlo) - bude upřesněno během provádění po provedení demontážních a bouracích prací a po zjištění skutečného stavu a provedení stávajících rozvodů - nutno zohlednit při oceňování prací Před trvalým zakrytím veškerých rozvodů vodovodu se provede tlaková zkouška dle ČSN článku a vyhotoví se písemný protokol. Vnitřní kanalizace - soc. zař. - herna pro 15 dětí: Odpadní a splaškové vody budou svedeny do stávající svislé kanalizace vnitřním odpadním potrubím HT spojovaným na těsnící gumu do hrdel. Odpad od umyvadel bude proveden z potrubí HT 50. Potrubí bude uchyceno na povrch nové příčky YTONG tl. 100mm a následně bude obezděno tvarovkami YTONG tl. 50mm do výše pod umyvadla. Dále je potrubí zasekáno do původního zdiva tl. 150mm a napojeno na stávající kanalizaci od WC (m.č.1.14/4). Při nemožnosti napojení bude potrubí prodlouženo a napojeno na stávající kanalizaci ve stávající instal. šachtě. Detailní způsob bude upřesněn během provádění, v současnosti objekt v provozu a šachta bez přístupu. Odpadní splaškové vody od 2ks WC (3) budou vedeny potrubím HT 110 za instalační předstěnou do původního odpadu ve stáv. instal šachtě, 1ks WC (4) bude osazen na původní místo a napojen na stávající odpad. Předpokládá se napojení na stávající rozvody kanalizace - bude upřesněno během provádění po provedení demontážních a bouracích prací a po zjištění skutečného stavu a provedení stávajících rozvodů - nutno zohlednit při oceňování prací. Odvětrání kanalizace zůstává stávající. Před trvalým zabudováním či zakrytím kanalizačních rozvodů bude provedena zkouška těsnosti kanalizace o které se vyhotoví písemný protokol. Vnitřní vodovod - soc. zař. - herna pro 25 dětí: Rozvody studené vody a TUV budou provedeny z potrubí PPR 20mm, spojované polyfůzním svarem za pomocí příslušných tvarovek. Použitý materiál bude doložen atestem pro možnost rozvodu pitné vody. Rozvody budou vedeny ve stávajících zděných stěnách v nově provedených drážkách nebo v přizdívkách YTONG tl rozvody na panelových stěnách. Kotvení pomocí kotevních objímek, provedení přizdívek viz výše - bod 2.b.2. Rozvod vody bude kompletně izolován návlekovou izolací tl. 10mm. Napojení nového rozvodu vody pro WC (2.14), výlevku (2.16) a umyvadlo + sprchový box (2.17) bude provedeno v instalační šachtě (16) na stávající rozvod vody. Jednotl. vodovodní větve budou samostatně uzavíratelné kulovým uzávěrem. Osazení rohových ventilů pro napojení jednotl. WC (2.14) provést nad splachovače - následná montáž meziklozetových zástěn. Pákové stojánkové baterie pro dětská umyvadla v m.č budou napojeny na stávající rozvod z centrální mísící baterie (stávající beze změn) s úpravou vyústění pův. nástěnných baterií pro nové - stojánkové. Nová páková baterie umyvadla pro dospělé bude osazena na stávající vývod SV + TUV, v příp. nutnosti bude umístění upraveno dle potřeby. Baterie pro sprchovou vanu (2.15) bude napojena na přívod stávající výlevky s úpravou umístění dle nové dispozice. Předpokládá se napojení na stávající rozvody vody - bude upřesněno během provádění po provedení demontážních a bouracích prací a po zjištění skutečného stavu a provedení stávajících rozvodů - nutno zohlednit při oceňování prací. Před trvalým zakrytím veškerých rozvodů vodovodu se provede tlaková zkouška dle ČSN článku a vyhotoví se písemný protokol

7 Vnitřní kanalizace - soc. zař. - herna pro 25 dětí: Odpadní a splaškové vody budou svedeny do stávající svislé kanalizace vnitřním odpadním potrubím HT spojovaným na těsnící gumu do hrdel. Hlavní stávající kanalizační rozvody jsou provedeny z litinového odpadního potrubí. Stoupačka kanalizace ve stávající instalační šachtě v m.č je taktéž litinová, s obtížným přístupem a nevhodně umístěnými hrdly - cca 300mm nad podlahou. Pro možnost napojení nově umístěné výlevky bude nutno stávající litinové potrubí demontovat cca v úrovni podlahy a nahradit potrubím plastovým s osazením potřebných odboček, tvarovek apod. Součástí výměny části této stoupačky bude i nadstřešní část - osazení ventilační hlavice na potrubí a úprava prostupu střešním pláštěm (asfaltová stř. krytina na bednění) s utěsněním. POZOR! Při provádění nesmí dojít k poškození navazující stávající litinové kanalizace zavěšené pod stropem v 1.NP a skryté v pohledovém kastlíku - není předmětem této stavby. Bude-li možno, bude využito stávajících prostupů a otvorů ZT instalací v panelových stěnách, v příp. nutnosti zřízení nových, budou tyto vrtány - NE bourány pneumatickými či elektrickými mechanismy. Nově instalované dětské WC (2.14) budou v rámci možností umístěny na původní odpady, v příp. nutnosti přizpůsobit umístění klozetů napojením pomocí flexibilního napojovacího potrubí. Odpad od umyvadel (2.13) bude nově proveden z potrubí HT 50mm s napojením do stávající kanalizace - litina 110mm původní výlevky (dle stavu a způsobu provedení možno využit stávající odpadní potrubí s novým napojením sifonů po rozměření umístění nových umyvadel). Do stejné stoupačky bude napojena i nově instalovaná sprchová vana (2.15). V příp. potřeby či při nevhodném způsobu provedení stáv. kanalizace může vyvstat nutnost výměny části stoupačky s vložením potřebných tvarovek, odboček apod. V takovém případě nutno zkontrolovat dostatečné ukotvení ponechané části svislého (nejspíše litinového) potrubí. Při manipulaci se stávající kanalizací nesmí dojít k poškození navazující stávající litinové kanalizace v 1.NP - není předmětem této stavby. Předpokládá se napojení na stávající rozvody kanalizace - bude upřesněno během provádění po provedení demontážních a bouracích prací a po zjištění skutečného stavu a provedení stávajících rozvodů - nutno zohlednit při oceňování prací Před trvalým zabudováním či zakrytím kanalizačních rozvodů bude provedena zkouška těsnosti kanalizace o které se vyhotoví písemný protokol. Pozn. ZTI : Před objednáním instalačního materiálu budou provedeny sondy ke zjištění skutečného stavu stávajících rozvodů a budou upřesněny možnosti provedení dle stavu předpokládaného. Příp. odchylky budou řešeny na místě během provádění stavby. Příp. nutné zásahy do stropních či jakýchkoliv jiných nosných konstrukcí pouze se souhlasem a písemným vyjádřením statika. 2.b.5 Úpravy povrchů Nové stěny budou povrchově upraveny keramickým obkladem předběžně 200x250mm do výše 2,0m, neobložené stěny vhodnou omítkou a malbou. Ker. obklad za sprchovou vanou bude doplněn svislou stěrkovou hydroizolací do výše 2,0m s přetažením 300mm za rozměr vany. Stěny bez obkladů a stropy budou nově vymalovány v rozsahu stav. úprav, barevné řešení dle domluvy se stavebníkem. Součástí nové výmalby budou veškeré potřebné práce dle konkrétního stavu stávajících omítek a maleb (odmaštění, přebroušení, škrábání, drobné opravy vrypů, rohů apod.) Podlahy budou opatřeny novou protiskluzovou dlažbou (koeficient tření µ = min. 0,5 dle ČSN Podlahy), předběžně 300x300mm, v příp. nutnosti bude podklad po vybouraných dlažbách vhodně vyspraven (dobetonování, vyrovnávací stěrka). Spárování dlažeb bude provedeno vodonepropustnou spárovací hmotou

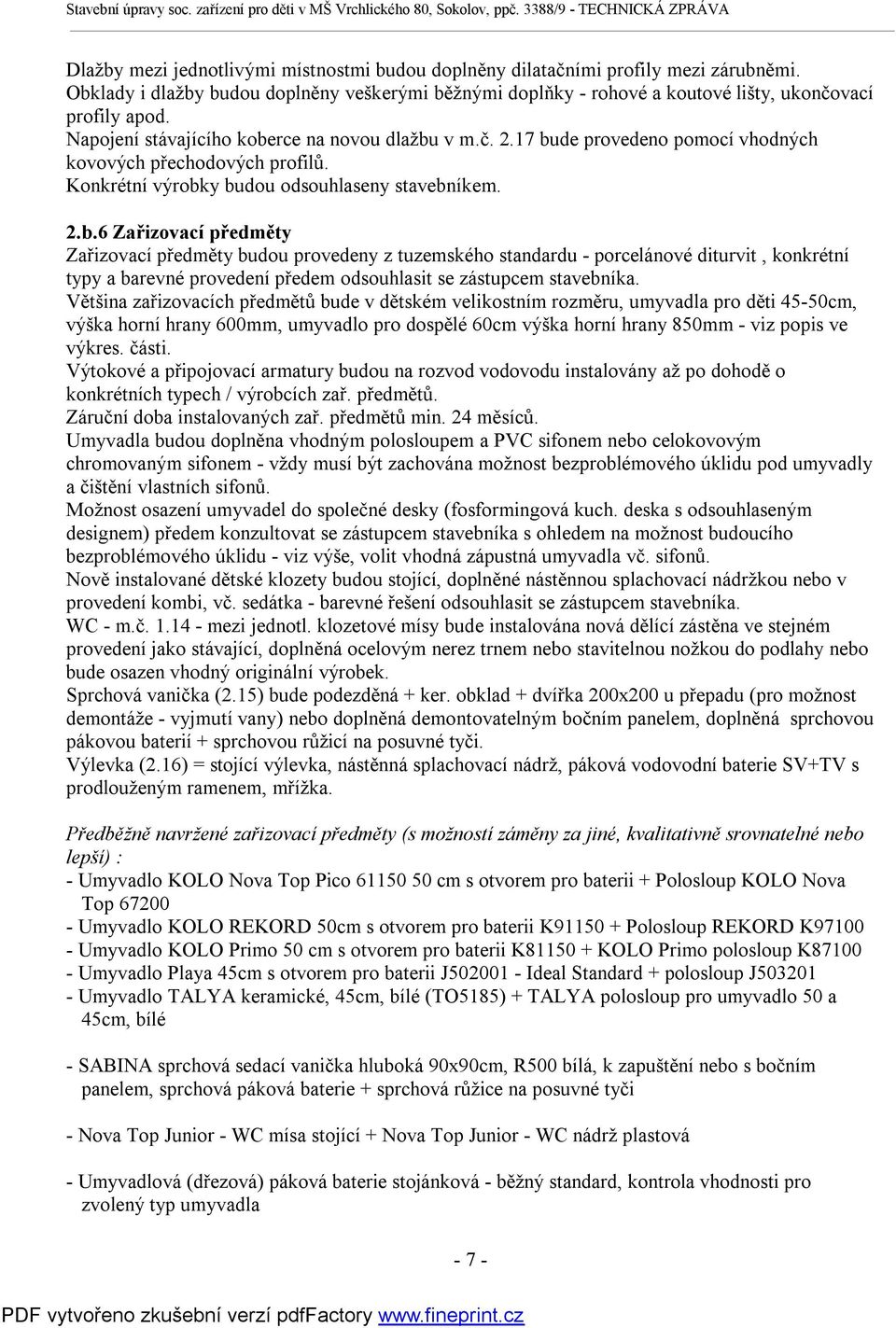

8 Dlažby mezi jednotlivými místnostmi budou doplněny dilatačními profily mezi zárubněmi. Obklady i dlažby budou doplněny veškerými běžnými doplňky - rohové a koutové lišty, ukončovací profily apod. Napojení stávajícího koberce na novou dlažbu v m.č bude provedeno pomocí vhodných kovových přechodových profilů. Konkrétní výrobky budou odsouhlaseny stavebníkem. 2.b.6 Zařizovací předměty Zařizovací předměty budou provedeny z tuzemského standardu - porcelánové diturvit, konkrétní typy a barevné provedení předem odsouhlasit se zástupcem stavebníka. Většina zařizovacích předmětů bude v dětském velikostním rozměru, umyvadla pro děti 45-50cm, výška horní hrany 600mm, umyvadlo pro dospělé 60cm výška horní hrany 850mm - viz popis ve výkres. části. Výtokové a připojovací armatury budou na rozvod vodovodu instalovány až po dohodě o konkrétních typech / výrobcích zař. předmětů. Záruční doba instalovaných zař. předmětů min. 24 měsíců. Umyvadla budou doplněna vhodným polosloupem a PVC sifonem nebo celokovovým chromovaným sifonem - vždy musí být zachována možnost bezproblémového úklidu pod umyvadly a čištění vlastních sifonů. Možnost osazení umyvadel do společné desky (fosformingová kuch. deska s odsouhlaseným designem) předem konzultovat se zástupcem stavebníka s ohledem na možnost budoucího bezproblémového úklidu - viz výše, volit vhodná zápustná umyvadla vč. sifonů. Nově instalované dětské klozety budou stojící, doplněné nástěnnou splachovací nádržkou nebo v provedení kombi, vč. sedátka - barevné řešení odsouhlasit se zástupcem stavebníka. WC - m.č mezi jednotl. klozetové mísy bude instalována nová dělící zástěna ve stejném provedení jako stávající, doplněná ocelovým nerez trnem nebo stavitelnou nožkou do podlahy nebo bude osazen vhodný originální výrobek. Sprchová vanička (2.15) bude podezděná + ker. obklad + dvířka 200x200 u přepadu (pro možnost demontáže - vyjmutí vany) nebo doplněná demontovatelným bočním panelem, doplněná sprchovou pákovou baterií + sprchovou růžicí na posuvné tyči. Výlevka (2.16) = stojící výlevka, nástěnná splachovací nádrž, páková vodovodní baterie SV+TV s prodlouženým ramenem, mřížka. Předběžně navržené zařizovací předměty (s možností záměny za jiné, kvalitativně srovnatelné nebo lepší) : - Umyvadlo KOLO Nova Top Pico cm s otvorem pro baterii + Polosloup KOLO Nova Top Umyvadlo KOLO REKORD 50cm s otvorem pro baterii K Polosloup REKORD K Umyvadlo KOLO Primo 50 cm s otvorem pro baterii K KOLO Primo polosloup K Umyvadlo Playa 45cm s otvorem pro baterii J Ideal Standard + polosloup J Umyvadlo TALYA keramické, 45cm, bílé (TO5185) + TALYA polosloup pro umyvadlo 50 a 45cm, bílé - SABINA sprchová sedací vanička hluboká 90x90cm, R500 bílá, k zapuštění nebo s bočním panelem, sprchová páková baterie + sprchová růžice na posuvné tyči - Nova Top Junior - WC mísa stojící + Nova Top Junior - WC nádrž plastová - Umyvadlová (dřezová) páková baterie stojánková - běžný standard, kontrola vhodnosti pro zvolený typ umyvadla - 7 -

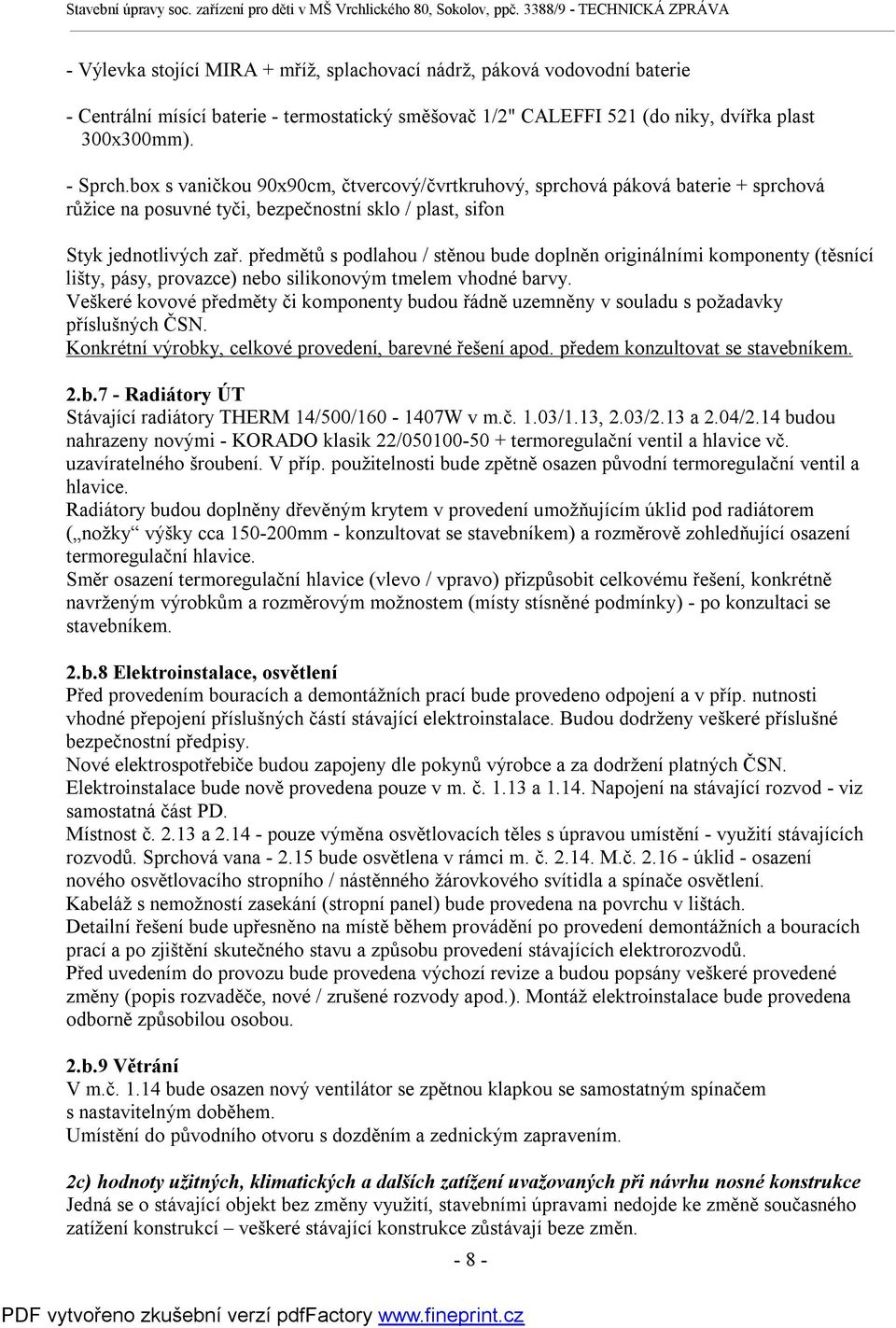

9 - Výlevka stojící MIRA + mříž, splachovací nádrž, páková vodovodní baterie - Centrální mísící baterie - termostatický směšovač 1/2" CALEFFI 521 (do niky, dvířka plast 300x300mm). - Sprch.box s vaničkou 90x90cm, čtvercový/čvrtkruhový, sprchová páková baterie + sprchová růžice na posuvné tyči, bezpečnostní sklo / plast, sifon Styk jednotlivých zař. předmětů s podlahou / stěnou bude doplněn originálními komponenty (těsnící lišty, pásy, provazce) nebo silikonovým tmelem vhodné barvy. Veškeré kovové předměty či komponenty budou řádně uzemněny v souladu s požadavky příslušných ČSN. Konkrétní výrobky, celkové provedení, barevné řešení apod. předem konzultovat se stavebníkem. 2.b.7 - Radiátory ÚT Stávající radiátory THERM 14/500/ W v m.č. 1.03/1.13, 2.03/2.13 a 2.04/2.14 budou nahrazeny novými - KORADO klasik 22/ termoregulační ventil a hlavice vč. uzavíratelného šroubení. V příp. použitelnosti bude zpětně osazen původní termoregulační ventil a hlavice. Radiátory budou doplněny dřevěným krytem v provedení umožňujícím úklid pod radiátorem ( nožky výšky cca mm - konzultovat se stavebníkem) a rozměrově zohledňující osazení termoregulační hlavice. Směr osazení termoregulační hlavice (vlevo / vpravo) přizpůsobit celkovému řešení, konkrétně navrženým výrobkům a rozměrovým možnostem (místy stísněné podmínky) - po konzultaci se stavebníkem. 2.b.8 Elektroinstalace, osvětlení Před provedením bouracích a demontážních prací bude provedeno odpojení a v příp. nutnosti vhodné přepojení příslušných částí stávající elektroinstalace. Budou dodrženy veškeré příslušné bezpečnostní předpisy. Nové elektrospotřebiče budou zapojeny dle pokynů výrobce a za dodržení platných ČSN. Elektroinstalace bude nově provedena pouze v m. č a Napojení na stávající rozvod - viz samostatná část PD. Místnost č a pouze výměna osvětlovacích těles s úpravou umístění - využití stávajících rozvodů. Sprchová vana bude osvětlena v rámci m. č M.č úklid - osazení nového osvětlovacího stropního / nástěnného žárovkového svítidla a spínače osvětlení. Kabeláž s nemožností zasekání (stropní panel) bude provedena na povrchu v lištách. Detailní řešení bude upřesněno na místě během provádění po provedení demontážních a bouracích prací a po zjištění skutečného stavu a způsobu provedení stávajících elektrorozvodů. Před uvedením do provozu bude provedena výchozí revize a budou popsány veškeré provedené změny (popis rozvaděče, nové / zrušené rozvody apod.). Montáž elektroinstalace bude provedena odborně způsobilou osobou. 2.b.9 Větrání V m.č bude osazen nový ventilátor se zpětnou klapkou se samostatným spínačem s nastavitelným doběhem. Umístění do původního otvoru s dozděním a zednickým zapravením. 2c) hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce Jedná se o stávající objekt bez změny využití, stavebními úpravami nedojde ke změně současného zatížení konstrukcí veškeré stávající konstrukce zůstávají beze změn

10 2d) návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů Zvláštní, neobvyklé konstrukce ani konstrukční detaily nebudou prováděny. 2e) technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby Nebudou prováděny práce, které by mohly ovlivnit stabilitu stavby. Před provedením bourání určených příček provést kontrolu zdali nemají nosnou funkci. Při provádění veškerých prací je nutno dodržet podmínky a technologické předpisy výrobců použitých materiálů a stavebních systémů, závazné ČSN a EN. 2f) zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů A. Opatření provedená před započetím vlastních bouracích nebo rekonstrukčních prací: A.1 Před započetím provádění bouracích prací, zvláště pak před demontáží stávajících instalačních rozvodů provést kontrolu opatření stanovených zpracovaným technologickým postupem, zejména odpojení rozvodů elektrické energie, vody, plynu, atd. A.2 Zajistit vstupy a okolí bouraného objektu - viditelné označení staveniště, provedení oplocení či ohrazení, umístění výstražných a informačních cedulí. A.3 Pracovníci pohybující se v prostoru provádění bouracích prací budou řádně proškoleni ve smyslu dodržování veškerých platných předpisů BOZ a PO a budou seznámeni s dalším možným nebezpečím specifickým pro dané staveniště. (ohrožení pádem osob, pádem materiálu, řezání konstrukcí plamenem, svařování, nebezpečné dosahy strojů, apod.), a budou vybaveni osobními ochrannými prostředky a pomůckami s ohledem na druh a způsob prováděných prací. B. Vlastní provádění bouracích a rekonstrukčních prací: B.1 Bourání svislých konstrukcí bude prováděno postupně, směrem shora dolů v každém podlaží, bourání nesmí být prováděno strháváním stěn pomocí pák nebo zvedáků ani rozhoupáním nebo rozkýváním stěn. B.2 Před zbouráním příček bude zkontrolováno zdali nemají nosnou funkci. B.3 Bourání nosných konstrukcí je možné provádět pouze na základě zpracovaného technologického postupu a po provedení řádného podepření těchto konstrukcí. B.4 Bourání nesmí být přerušeno pokud není zajištěna dostatečná stabilita bouraných konstrukcí. B.5 Vybouraný materiál nesmí omezovat další práce, nesmí zahradit únikové cesty, jeho uložením nesmí dojít k přetížení podlah a stropů apod. nesmí být uložen do nestabilního tvaru, na nestabilní čí šikmé podklady. B.6 O nestabilní bourané nebo vybourané konstrukce nesmí být opírány žebříky, ani nesmí být použity jako podpěrná konstrukce lehkých pracovních lávek či lešení a nesmí k nim být kotvena montážní lana, zábradlí či hrazení. B.7 Konstrukce s hloubkou volného prostoru větší než 1,5m budou zajištěny ochranným hrazením proti pádu osob. B.8 Při bourání části střech nesmí být narušena pevnost ostatních částí konstrukce. B.9 Při práci vně budovy nebo na jejím povrchu budou konstrukce zajištěny proti pádu břemen či materiálu (ochranné sítě, funkční zábrany či hrazení). B.10 Bourání nesmí narušovat provoz v okolí stavby, musí být zajištěno snížení prašnosti. B.11 Demolice bude prováděna bez použití trhavin. B.12 Budou dodrženy platné předpisy týkající se BOZ, zejména zákon č.309/2006 Sb., nařízení vlády č.591/2006 Sb. a Vyhl. č. 324/1990 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích a příslušná ustanovení Zákoníku práce. 2g) požadavky na kontrolu zakrývaných konstrukcí Před finálním zakrytím konstrukcí budou provedeny zkoušky těsnosti, revizní zkoušky technických instalací a neporušenost izolací, zjištěné nedostatky budou neprodleně odstraněny, vždy však před finálním zakrytím. 2h) seznam použitých podkladů, ČSN, technickych předpisů, odborné literatury, software - 9 -

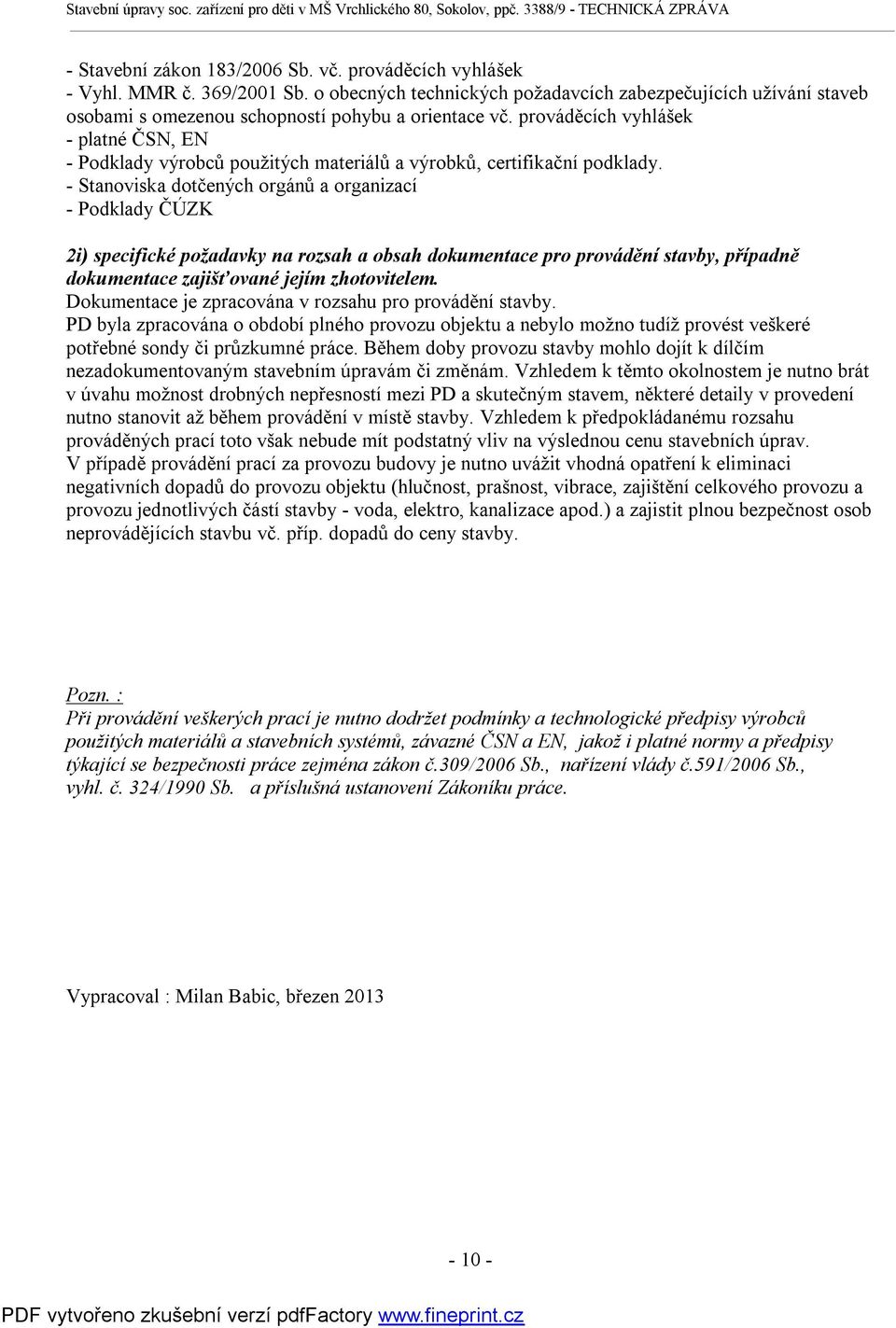

11 - Stavební zákon 183/2006 Sb. vč. prováděcích vyhlášek - Vyhl. MMR č. 369/2001 Sb. o obecných technických požadavcích zabezpečujících užívání staveb osobami s omezenou schopností pohybu a orientace vč. prováděcích vyhlášek - platné ČSN, EN - Podklady výrobců použitých materiálů a výrobků, certifikační podklady. - Stanoviska dotčených orgánů a organizací - Podklady ČÚZK 2i) specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem. Dokumentace je zpracována v rozsahu pro provádění stavby. PD byla zpracována o období plného provozu objektu a nebylo možno tudíž provést veškeré potřebné sondy či průzkumné práce. Během doby provozu stavby mohlo dojít k dílčím nezadokumentovaným stavebním úpravám či změnám. Vzhledem k těmto okolnostem je nutno brát v úvahu možnost drobných nepřesností mezi PD a skutečným stavem, některé detaily v provedení nutno stanovit až během provádění v místě stavby. Vzhledem k předpokládanému rozsahu prováděných prací toto však nebude mít podstatný vliv na výslednou cenu stavebních úprav. V případě provádění prací za provozu budovy je nutno uvážit vhodná opatření k eliminaci negativních dopadů do provozu objektu (hlučnost, prašnost, vibrace, zajištění celkového provozu a provozu jednotlivých částí stavby - voda, elektro, kanalizace apod.) a zajistit plnou bezpečnost osob neprovádějících stavbu vč. příp. dopadů do ceny stavby. Pozn. : Při provádění veškerých prací je nutno dodržet podmínky a technologické předpisy výrobců použitých materiálů a stavebních systémů, závazné ČSN a EN, jakož i platné normy a předpisy týkající se bezpečnosti práce zejména zákon č.309/2006 Sb., nařízení vlády č.591/2006 Sb., vyhl. č. 324/1990 Sb. a příslušná ustanovení Zákoníku práce. Vypracoval : Milan Babic, březen
