F.1.1 TECHNICKÁ ZPRÁVA Architektonické, stavebně technické a stavebně konstrukční řešení

Transkript

1 Milan Babic projektová, inženýrská a stavební činnost Křížová 131, Sokolov tel. : , ex-interier@wo.cz F.1.1 TECHNICKÁ ZPRÁVA Architektonické, stavebně technické a stavebně konstrukční řešení Název akce : Stavební úpravy soc. zařízení pro děti v MŠ Vítězná 725, Sokolov, ppč. 3694, 3698, 2846/18 Účel (stupeň) : prováděcí dokumentace Stavebník : Město Sokolov, Rokycanova Sokolov, IČ:

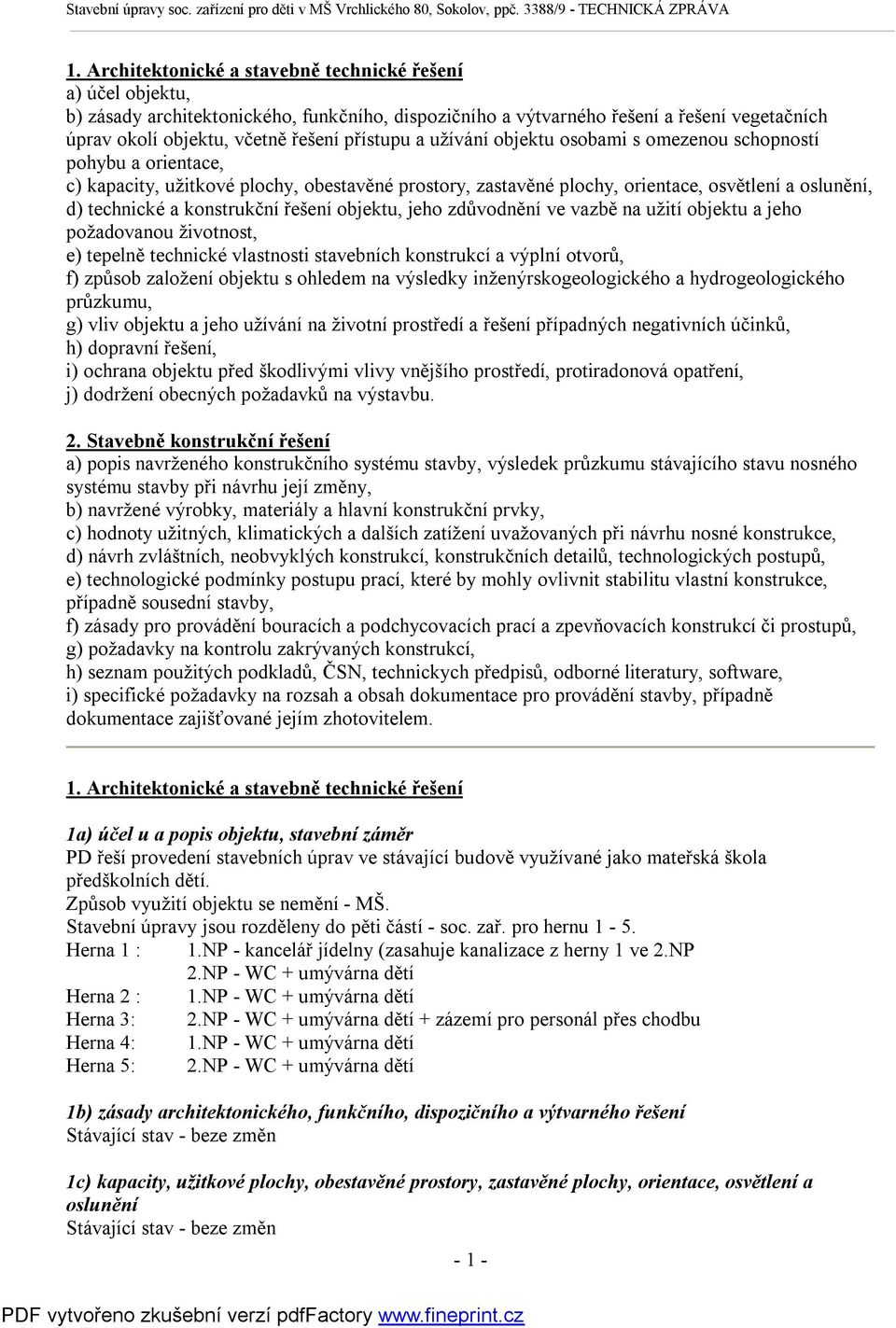

2 1. Architektonické a stavebně technické řešení a) účel objektu, b) zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace, c) kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění, d) technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost, e) tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů, f) způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu, g) vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků, h) dopravní řešení, i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření, j) dodržení obecných požadavků na výstavbu. 2. Stavebně konstrukční řešení a) popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny, b) navržené výrobky, materiály a hlavní konstrukční prvky, c) hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce, d) návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů, e) technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby, f) zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů, g) požadavky na kontrolu zakrývaných konstrukcí, h) seznam použitých podkladů, ČSN, technickych předpisů, odborné literatury, software, i) specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem. 1. Architektonické a stavebně technické řešení 1a) účel u a popis objektu, stavební záměr PD řeší provedení stavebních úprav ve stávající budově využívané jako mateřská škola předškolních dětí. Způsob využití objektu se nemění - MŠ. Stavební úpravy jsou rozděleny do pěti částí - soc. zař. pro hernu 1-5. Herna 1 : 1.NP - kancelář jídelny (zasahuje kanalizace z herny 1 ve 2.NP 2.NP - WC + umývárna dětí Herna 2 : 1.NP - WC + umývárna dětí Herna 3: 2.NP - WC + umývárna dětí + zázemí pro personál přes chodbu Herna 4: 1.NP - WC + umývárna dětí Herna 5: 2.NP - WC + umývárna dětí 1b) zásady architektonického, funkčního, dispozičního a výtvarného řešení Stávající stav - beze změn 1c) kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Stávající stav - beze změn - 1 -

3 1d) technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost Stávající stav - beze změn 1e) tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Stavební úpravy uvnitř objektu - neřeší se. 1f) způsob založení objektu, výsledky inženýrskogeologického a hydrogeologického průzkumu Jedná se o stávající objekt - neřeší se. 1g) vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků, Způsob využití objektu beze změn - budova MŠ, nepředpokládají se negativní účinky na životní prostředí. S veškerým odpadem vzniklým při stavební činnosti a následně při užívání stavby bude nakládáno ve smyslu zákona o odpadech č. 185/2001 Sb. 1h) dopravní řešení Zůstává stávající beze změn. 1i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření, Zůstává stávající beze změn. 1j) dodržení obecných požadavků na výstavbu. Navržené konstrukční a materiálové řešení splňuje vyhlášku o obecných technických požadavcích na výstavbu dle 169 a 2, odst.2, písm.e) Stavebního zákona 183/2006 Sb. a Vyhl. č.138/98 Sb. 2. Stavebně konstrukční řešení 2a) popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny, Jedná se o soubor tří provozně a komunikačně propojených stávajících objektů. Herny 1-3 se nachází ve zděných dvoupodlažních objektech z období cca 1950, herny 4 a 5 jsou umístěny v části provedené jako stěnový panelový skelet v systému T06B s doplněním nosné kce. z ocelových rámů, datum výstavby cca Všechny tři objekty jsou propojeny spojovacími chodbami v jeden funkční celek. Stavební úpravy budou prováděny pouze uvnitř budovy bez zásahu do stávajících nosných kcí. Současný stav objektů a jeho konstrukcí je dobrý, objekty jsou využívány a pravidelně udržovány, budovy bez zjevných vad či statických defektů, občasný výskyt prasklin omítek. Soc.zařízení u herny 4 a 5 - znatelná dilatace vnitřních a obvodových stěn (praskliny v rozích) - po provedení odsekání obkladů vhodné prověřit, alt. konzultovat se statikem, nejedná se však o kritický stav. 2b) navržené výrobky, materiály a hlavní konstrukční prvky 2b.1 - stavební práce / ZTI všeobecně - Po provedení demontážních a bouracích prací bude proveden důkladný průzkum stávajících konstrukcí se zaměřením na jejich stav, způsob provedení a soulad s údaji v PD s ohledem na další předpokládané využití (v době zpracování PD byly některé části/prvky stavby nepřístupné a bez možnosti provedení potřebných sond - objekt za plného provozu)

4 - Bude-li během provádění zjištěn nevyhovující stav stávajících konstrukcí na které bude navazováno, budou tyto kce. odborně vyspraveny, nahrazeny novými nebo bude zvolen jiný vhodný způsob provedení (uvolněné zejm. samostatně stojící příčky, příčky z dutinových materiálů určené pro kotvení zař. předmětů - např.vložky HURDIS použité jako příčkovky, jiné dimenze či materiály skrytých či nepřístupných částí, nevyhovující či poškozené ponechávané ZT instalace apod.) - Kotevní prvky budou voleny s ohledem na druh materiálu pro kotvení a hmotnost kotvených předmětů s přihlédnutím na budoucí provoz a využití (např. umyvadlo + voda + mechanické namáhání - děti). - Při příp. úpravě podlah 1.NP pro nové napojení (nové umístění-osové vyrovnání) jednotl. WC práce provádět tak, aby bylo možno napojit podlahovou hydroizolaci. - Vzhledem k omezenému či žádnému přístupu k některým částem či detailům stavby je nutno před objednáním materiálu nejprve ověřit předpokládaný stav vč. jednotl. detailů provedení či dimenzí a příp. odchylky promítnout dle skutečnosti do provedení stavby. - Dimenze svislých kanalizací je dána zejména vyústěním kanalizace v podlahách 1.NP - V příp. zjištění, že prvky stavby určené k demolici jsou zcela vyhovující, mohou být po projednání se zástupcem stavebníka ponechány. - Stávající stavba - stísněné prostorové podmínky. Všechny přizdívky a zakrytování provést v min. možných rozměrech s ohledem na nejbližší zař. předměty, ZT instalace a možnost budoucího přístupu pro údržbu. 2b.2 - bourací a demontážní práce Bourací práce provádět se zvýšenou opatrností, neprovádět osamoceným pracovníkem, vždy zkontrolovat odpojení veškerých rozvodů (el.energie, plyn, voda apod.). Nutno důsledně dodržovat zásady a legislativní požadavky z oblasti BOZP. Pro možnost manipulace při úpravě ZT rozvodů a možnost posouzení či ověření provedení současných rozvodů nutno stávající instalace obnažit - demontáž zakrytování, bourání obezdění, obnažení skrytých částí (společné obezdění či obetonování několika částí (kanalizace + voda + ÚT) Nevyužité rozvody kanalizace určené ke zrušení budou zrušeny až po ověření možnosti provedení navrženého řešení, tzn. NEDEMOLOVAT V ÚVODU STAVBY BĚHEM PROVÁDĚNÍ BOURACÍCH A DEMONTÁŽNÍCH PRACÍ! Dále je nutné pro provedení stavby provést demontáže a bourání stáv. konstrukcí, zařízení a rozvodů dle specifikace ve výkresové části. Předpokládaný rozsah bouracích a demontážních prací : - demontáž zařizovacích předmětů - demontáž vnitřních oken a dveří - demontáž atyp. dřevěných a ocel. výrobků - demontáž radiátorů ÚT vč. dřevěných krytů - bourání stěn ze zdiva keramického vč. / bez ker. obkladů - otlučení keramických obkladů - demontáž povlakových krytin (PVC, koberec) - vybourání keramických dlažeb - vysekání rýh, kapes, nik, prostupů apod. - bourání či úprava podlah a stěn při napojení nových ZT instalací - vybourání, vysekání, odpojení stávajících ZT rozvodů - likvidace, třídění a uložení odpadů na skládku Detailně viz výkres. část, rozpočet. Před bouráním jakéhokoliv zdiva (zděných příček) bude provedena kontrola skutečného stavu s předpokládaným - bourat lze pouze zděné příčky, nikoliv panelové či betonové stěny či jakékoliv ocelové svislé nebo vodorovné konstrukce

5 Před odstraněním stěn bude zkontrolováno, zda stěny neslouží k uložení stropních panelů či otvorových překladů. Bude-li možno, bude využito stávajících prostupů a otvorů ZT instalací v panelových stěnách, v příp. nutnosti zřízení nových, budou tyto vrtány - NE bourány pneumatickými či elektrickými mechanismy. Nové prostupy stropy pro odpady WC lze provést pouze v nosníkových stropech s vložkami - mimo nosník. Nové prostupy panelovými stropy pouze s vyjádřením statika! - zejména prostupy WC v řadě vedle sebe! 2.b.3 - Stavební konstrukce a práce Nově budou provedeny příčky a přizdívky ze zdicího systému YTONG tl mm. Předstěny budou provedeny systémem KNAUF. Při záměnách navržených stavebních systémů nutno dodržet požadavky na vlastnosti navržených systémů (hmotnost, způsob instalace, mechanické vlastnosti apod.) a technol. předpisy výrobce pro dané použití. V soc.zař. herny 1, 2.NP, m.č N bude provedeno prodloužení instalační stěny pro možnost osazení 6-ti umyvadel. Stáv. stěna bude zazubena (nebourat - nutno zuby vyříznout) a prodlužovaná část bude provázána. V rámci omítek pak bude nová stěna vč. spoje opatřena armovací tkaninou do stav. lepidla s přesahem 500mm za spoj. Do stáv. panelových stěn herny 4 a 5 nelze provádět rýhy pro umístění ZT instalací, nutno provést jiným způsobem. V soc.zař. herny 5, 2.NP, m.č N bude provedena instal. přizdívka na stáv. panelovou stěnu pro možnost skrytí přívodu vody k baterii výlevky. Přizdívky YTONG tl. 50 pro rozvody vody a odpady na stáv. panelové stěny budou nalepeny, opatřeny stěrkou ze stavebního lepidla s vložením armovací tkaniny a následně kotveny (přes armovací tkaninu) do panelové stěny plastovými hmoždinkami s ocelovým trnem v počtu min. 5ks/1m2. Nutno použít kvalitní lepící tmel. Instalační šachty v šatnách herny 4 a 5 budou provedeny příčkovými tvarovkami YTONG tl. 100mm, napojení stěn bude provedeno kotvením na originální spojky zdiva YTONG. Původní prosklené otvory herny 4 (pol.20) a herny 5 (pol.6) budou dozděny zdivem YTONG tl.300mm - zdivo zasekat na kapsy nebo kotvit na originální spojky zdiva YTONG. Stěny na WC v herně 4 a 5 budou opatřeny předstěnou ze SDK pro rozvod ke splachovačům WC. V místech meziklozet. zástěn osadit dřev. hranol 50x100 pro možnost kotvení zástěn. Obkládané SDK stěny budou provedeny na zhuštěné CW profily pod ker. obklad - dle KNAUF. Svislé a ležaté vedení kanalizace bude zakrytováno deskami KNAUF s osazením kontrolních dvířek v místech s nutností přístupu (čistící kusy kanalizace, uzávěry vody, centrální mísící baterie...). Rozměry uvedené ve výkres. části považovat za orientační. Kontrolní dvířka do instal. šachet a SDK zakrytování budou umístěna dle polohy vnitřního zařízení a polohy navazujících prvků (umyvadla, radiátory ÚT vč. krytů, rozvody ZTI apod.). Nutno předem zvážit umístění a provedení jednotl. instalací tak, aby byla zařízení přístupná a obsluhovatelná. Nebude-li možno osadit předepsaná dvířka, budou použita dvířka větší, další dvířka, alt. bude řešeno na místě jiným vhodným způsobem, postačí-li dvířka menší, budou osazena menší, kontrolní otvory však musí umožňovat potřebnou manipulaci s technickým zařízením za nimy. V příp. komplikací či nedostatku prostoru upravit dle potřeby - po dohodě s technickým zástupcem stavebníka. 2.b.4 - ZTI 2.b.4.1 Vnitřní vodovod : Stávající přívody vody v oceli zůstanou zachovány, v jednotl. soc. zař. bude provedeno nové napojení na nové plastové potrubí - nutno zohlednit při oceňování prací - 4 -

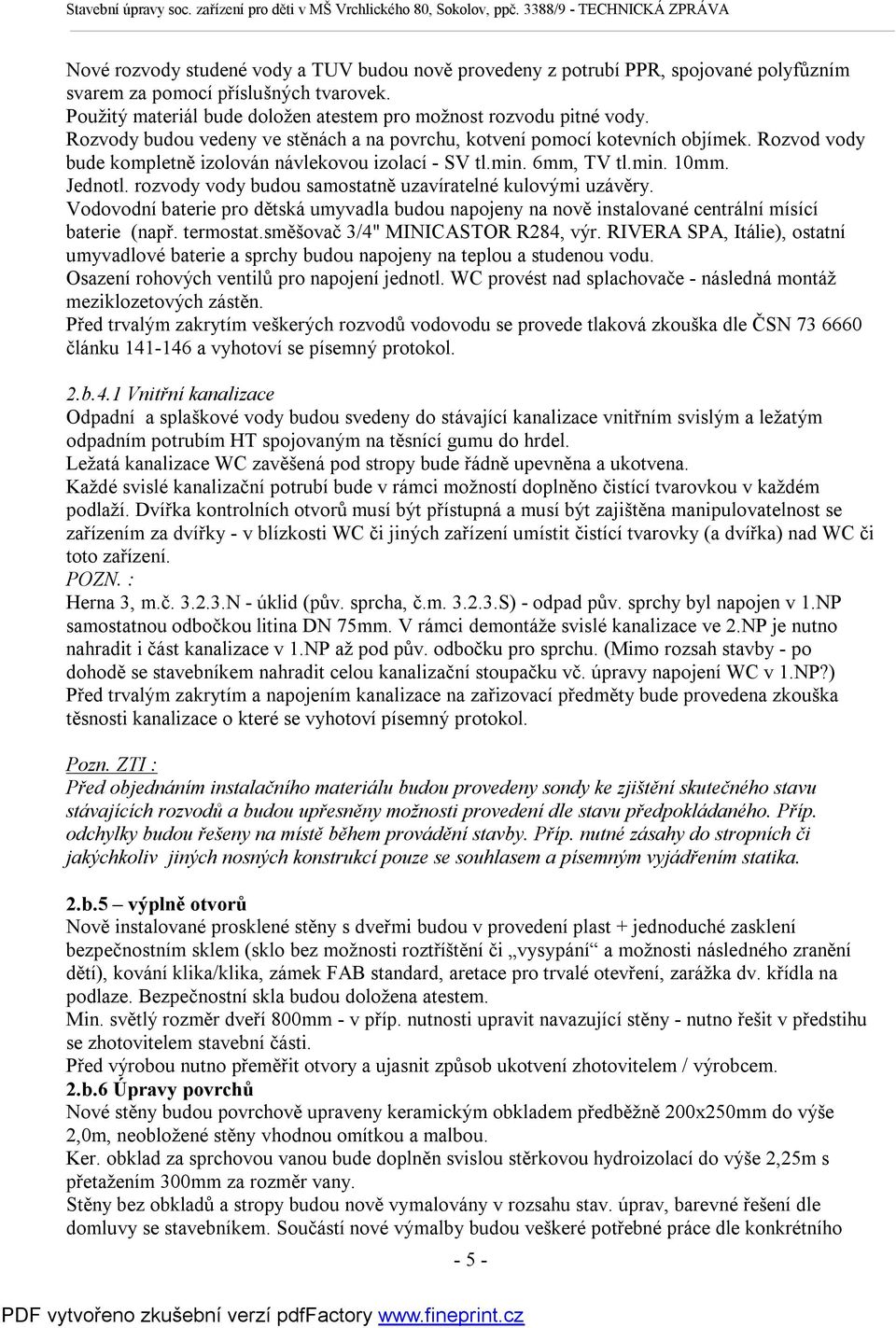

6 Nové rozvody studené vody a TUV budou nově provedeny z potrubí PPR, spojované polyfůzním svarem za pomocí příslušných tvarovek. Použitý materiál bude doložen atestem pro možnost rozvodu pitné vody. Rozvody budou vedeny ve stěnách a na povrchu, kotvení pomocí kotevních objímek. Rozvod vody bude kompletně izolován návlekovou izolací - SV tl.min. 6mm, TV tl.min. 10mm. Jednotl. rozvody vody budou samostatně uzavíratelné kulovými uzávěry. Vodovodní baterie pro dětská umyvadla budou napojeny na nově instalované centrální mísící baterie (např. termostat.směšovač 3/4" MINICASTOR R284, výr. RIVERA SPA, Itálie), ostatní umyvadlové baterie a sprchy budou napojeny na teplou a studenou vodu. Osazení rohových ventilů pro napojení jednotl. WC provést nad splachovače - následná montáž meziklozetových zástěn. Před trvalým zakrytím veškerých rozvodů vodovodu se provede tlaková zkouška dle ČSN článku a vyhotoví se písemný protokol. 2.b.4.1 Vnitřní kanalizace Odpadní a splaškové vody budou svedeny do stávající kanalizace vnitřním svislým a ležatým odpadním potrubím HT spojovaným na těsnící gumu do hrdel. Ležatá kanalizace WC zavěšená pod stropy bude řádně upevněna a ukotvena. Každé svislé kanalizační potrubí bude v rámci možností doplněno čistící tvarovkou v každém podlaží. Dvířka kontrolních otvorů musí být přístupná a musí být zajištěna manipulovatelnost se zařízením za dvířky - v blízkosti WC či jiných zařízení umístit čistící tvarovky (a dvířka) nad WC či toto zařízení. POZN. : Herna 3, m.č N - úklid (pův. sprcha, č.m S) - odpad pův. sprchy byl napojen v 1.NP samostatnou odbočkou litina DN 75mm. V rámci demontáže svislé kanalizace ve 2.NP je nutno nahradit i část kanalizace v 1.NP až pod pův. odbočku pro sprchu. (Mimo rozsah stavby - po dohodě se stavebníkem nahradit celou kanalizační stoupačku vč. úpravy napojení WC v 1.NP?) Před trvalým zakrytím a napojením kanalizace na zařizovací předměty bude provedena zkouška těsnosti kanalizace o které se vyhotoví písemný protokol. Pozn. ZTI : Před objednáním instalačního materiálu budou provedeny sondy ke zjištění skutečného stavu stávajících rozvodů a budou upřesněny možnosti provedení dle stavu předpokládaného. Příp. odchylky budou řešeny na místě během provádění stavby. Příp. nutné zásahy do stropních či jakýchkoliv jiných nosných konstrukcí pouze se souhlasem a písemným vyjádřením statika. 2.b.5 výplně otvorů Nově instalované prosklené stěny s dveřmi budou v provedení plast + jednoduché zasklení bezpečnostním sklem (sklo bez možnosti roztříštění či vysypání a možnosti následného zranění dětí), kování klika/klika, zámek FAB standard, aretace pro trvalé otevření, zarážka dv. křídla na podlaze. Bezpečnostní skla budou doložena atestem. Min. světlý rozměr dveří 800mm - v příp. nutnosti upravit navazující stěny - nutno řešit v předstihu se zhotovitelem stavební části. Před výrobou nutno přeměřit otvory a ujasnit způsob ukotvení zhotovitelem / výrobcem. 2.b.6 Úpravy povrchů Nové stěny budou povrchově upraveny keramickým obkladem předběžně 200x250mm do výše 2,0m, neobložené stěny vhodnou omítkou a malbou. Ker. obklad za sprchovou vanou bude doplněn svislou stěrkovou hydroizolací do výše 2,25m s přetažením 300mm za rozměr vany. Stěny bez obkladů a stropy budou nově vymalovány v rozsahu stav. úprav, barevné řešení dle domluvy se stavebníkem. Součástí nové výmalby budou veškeré potřebné práce dle konkrétního - 5 -

7 stavu stávajících omítek a maleb (odmaštění, přebroušení, škrábání, drobné opravy vrypů, rohů apod.) Podlahy budou opatřeny novou protiskluzovou dlažbou (koeficient tření µ = min. 0,5 dle ČSN Podlahy), předběžně 300x300mm, v příp. nutnosti bude podklad po vybouraných dlažbách vhodně vyspraven (dobetonování, vyrovnávací stěrka). Spárování dlažeb bude provedeno vodonepropustnou spárovací hmotou. Dlažby mezi jednotlivými místnostmi budou doplněny dilatačními profily mezi zárubněmi. Obklady i dlažby budou doplněny veškerými běžnými doplňky - rohové a koutové lišty, ukončovací profily apod. Napojení stávajícíh koberců v jednotl. hernách na novou dlažbu v soc. zařízeních bude provedeno pomocí vhodných kovových přechodových profilů. Konkrétní výrobky budou odsouhlaseny stavebníkem. 2.b.7 Zařizovací předměty Zařizovací předměty budou provedeny z tuzemského standardu - porcelánové diturvit, konkrétní typy a barevné provedení předem odsouhlasit se zástupcem stavebníka. Většina zařizovacích předmětů bude v dětském velikostním rozměru, umyvadla pro děti š.40-50cm, výška horní hrany ( mm) bude upřesněna vedením MŠ v závislosti na stáří a průměrné velikosti dětí v jednotlivých soc. zařízeních. Umyvadla pro dospělé - š.50cm výška horní hrany 850mm - viz popis ve výkres. části. Výtokové a připojovací armatury budou na rozvod vodovodu instalovány až po dohodě o konkrétních typech / výrobcích zař. předmětů. Záruční doba instalovaných zař. předmětů min. 24 měsíců. Umyvadla budou doplněna vhodným polosloupem a PVC sifonem nebo celokovovým chromovaným sifonem - vždy musí být zachována možnost bezproblémového úklidu pod umyvadly a čištění vlastních sifonů. Nově instalované dětské klozety budou stojící, vč. sedátka, barevné řešení odsouhlasit se zástupcem stavebníka. Vzhledem k nepravidelnému umístění prostupů pro odpady WC budou v rámci možností jednotlivé klozety osově vyrovnány s ohledem na nutný min. manipulační prostor krajních klozetů. Vyrovnání bude provedeno pomocí odpadních flexi setů a příp. nutnou úpravou stávající prostupů (přiseknutí hran). Vzhledem k těmto opatřením bude až během provádění stavby stanoveno jaký typ WC bude nejvhodnější (WC combi, zadní splachovač, spodní / zadní vývod). Mezi jednotl. klozetové mísy budou instalovány nové dělící zástěny - originální výrobek nebo zhotovené po dohodě s vedením MŠ, doplněné ocelovým nerez trnem nebo stavitelnou nožkou do podlahy. Dětské pisoáry budou vybaveny ručním tlakovým splachovačem s nastavitelným množstvím splachovací vody. Vzhledem ke stísněným prostorovým podmínkám budou pisoáry osově umístěny mezi jednotlivé klozety - nutno dodržet zejména v herně 1, č.m N. Ideální výška osazení dětských pisoárů bude pro jednotl. soc. zař. upřesněna vedením MŠ (dle legislativy 400mm). Sprchové vany budou podezděné + ker. obklad + dvířka 200x200 u přepadu (pro možnost demontáže - vyjmutí vany) nebo doplněné demontovatelným bočním panelem. Sprchové baterie budou nástěnné, pákové, doplněné posuvnou sprchovou růžicí na tyči. Výlevky = stojící výlevka, nástěnná splachovací nádrž, páková vodovodní baterie SV+TV s prodlouženým ramenem, mřížka. Přívod vody ke splachovačům výlevek je možno řešit odbočkou z výlevkové vodovodní baterie. Styk jednotlivých zař. předmětů s podlahou / stěnou bude doplněn originálními komponenty (těsnící lišty, pásy, provazce) nebo silikonovým tmelem vhodné barvy. Veškeré kovové předměty či komponenty budou řádně uzemněny v souladu s požadavky příslušných ČSN

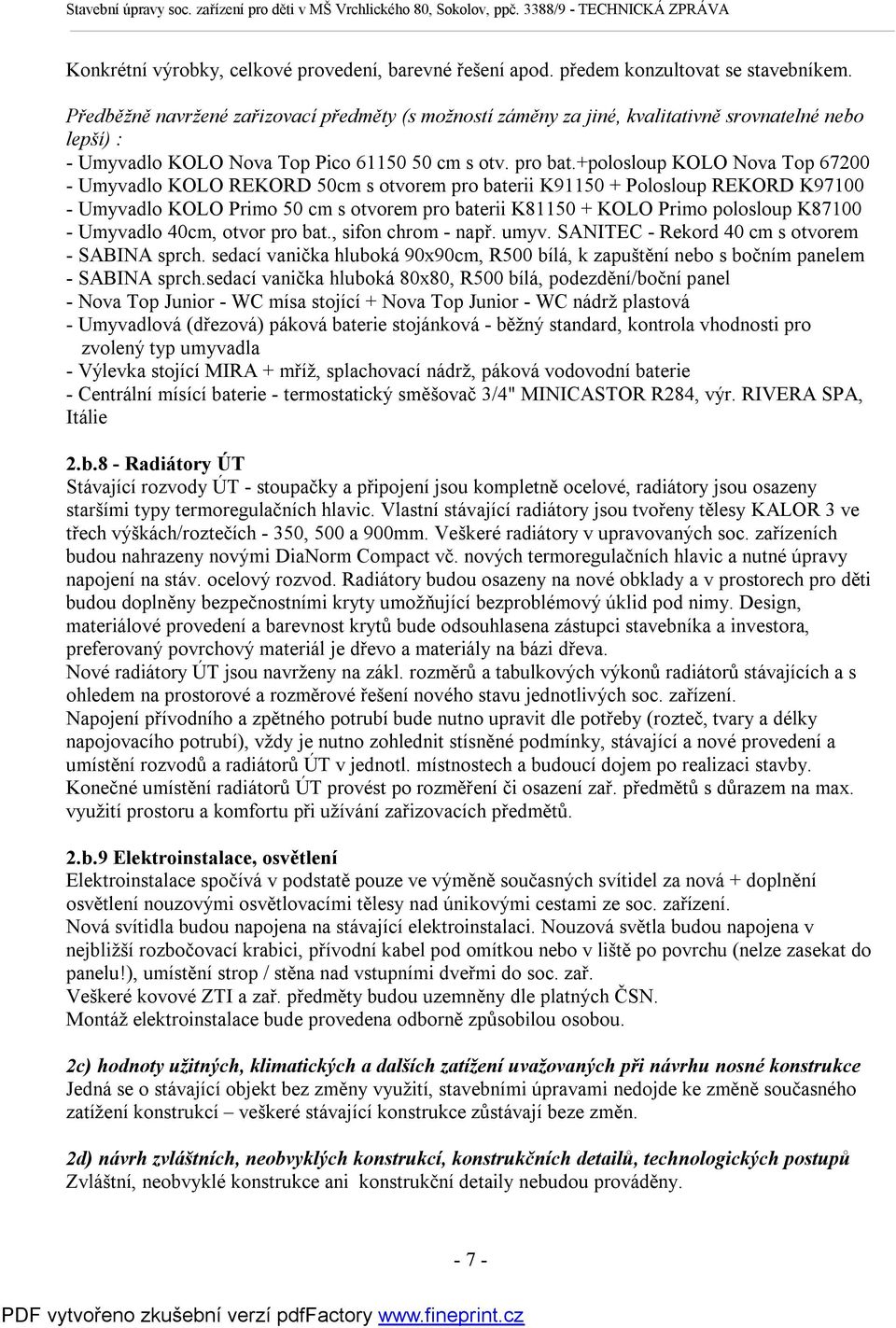

8 Konkrétní výrobky, celkové provedení, barevné řešení apod. předem konzultovat se stavebníkem. Předběžně navržené zařizovací předměty (s možností záměny za jiné, kvalitativně srovnatelné nebo lepší) : - Umyvadlo KOLO Nova Top Pico cm s otv. pro bat.+polosloup KOLO Nova Top Umyvadlo KOLO REKORD 50cm s otvorem pro baterii K Polosloup REKORD K Umyvadlo KOLO Primo 50 cm s otvorem pro baterii K KOLO Primo polosloup K Umyvadlo 40cm, otvor pro bat., sifon chrom - např. umyv. SANITEC - Rekord 40 cm s otvorem - SABINA sprch. sedací vanička hluboká 90x90cm, R500 bílá, k zapuštění nebo s bočním panelem - SABINA sprch.sedací vanička hluboká 80x80, R500 bílá, podezdění/boční panel - Nova Top Junior - WC mísa stojící + Nova Top Junior - WC nádrž plastová - Umyvadlová (dřezová) páková baterie stojánková - běžný standard, kontrola vhodnosti pro zvolený typ umyvadla - Výlevka stojící MIRA + mříž, splachovací nádrž, páková vodovodní baterie - Centrální mísící baterie - termostatický směšovač 3/4" MINICASTOR R284, výr. RIVERA SPA, Itálie 2.b.8 - Radiátory ÚT Stávající rozvody ÚT - stoupačky a připojení jsou kompletně ocelové, radiátory jsou osazeny staršími typy termoregulačních hlavic. Vlastní stávající radiátory jsou tvořeny tělesy KALOR 3 ve třech výškách/roztečích - 350, 500 a 900mm. Veškeré radiátory v upravovaných soc. zařízeních budou nahrazeny novými DiaNorm Compact vč. nových termoregulačních hlavic a nutné úpravy napojení na stáv. ocelový rozvod. Radiátory budou osazeny na nové obklady a v prostorech pro děti budou doplněny bezpečnostními kryty umožňující bezproblémový úklid pod nimy. Design, materiálové provedení a barevnost krytů bude odsouhlasena zástupci stavebníka a investora, preferovaný povrchový materiál je dřevo a materiály na bázi dřeva. Nové radiátory ÚT jsou navrženy na zákl. rozměrů a tabulkových výkonů radiátorů stávajících a s ohledem na prostorové a rozměrové řešení nového stavu jednotlivých soc. zařízení. Napojení přívodního a zpětného potrubí bude nutno upravit dle potřeby (rozteč, tvary a délky napojovacího potrubí), vždy je nutno zohlednit stísněné podmínky, stávající a nové provedení a umístění rozvodů a radiátorů ÚT v jednotl. místnostech a budoucí dojem po realizaci stavby. Konečné umístění radiátorů ÚT provést po rozměření či osazení zař. předmětů s důrazem na max. využití prostoru a komfortu při užívání zařizovacích předmětů. 2.b.9 Elektroinstalace, osvětlení Elektroinstalace spočívá v podstatě pouze ve výměně současných svítidel za nová + doplnění osvětlení nouzovými osvětlovacími tělesy nad únikovými cestami ze soc. zařízení. Nová svítidla budou napojena na stávající elektroinstalaci. Nouzová světla budou napojena v nejbližší rozbočovací krabici, přívodní kabel pod omítkou nebo v liště po povrchu (nelze zasekat do panelu!), umístění strop / stěna nad vstupními dveřmi do soc. zař. Veškeré kovové ZTI a zař. předměty budou uzemněny dle platných ČSN. Montáž elektroinstalace bude provedena odborně způsobilou osobou. 2c) hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce Jedná se o stávající objekt bez změny využití, stavebními úpravami nedojde ke změně současného zatížení konstrukcí veškeré stávající konstrukce zůstávají beze změn. 2d) návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů Zvláštní, neobvyklé konstrukce ani konstrukční detaily nebudou prováděny

9 2e) technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby Nebudou prováděny práce, které by mohly ovlivnit stabilitu stavby. Před provedením bourání určených příček provést kontrolu zdali nemají nosnou funkci. Při provádění veškerých prací je nutno dodržet podmínky a technologické předpisy výrobců použitých materiálů a stavebních systémů, závazné ČSN a EN. 2f) zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů A. Opatření provedená před započetím vlastních bouracích nebo rekonstrukčních prací: A.1 Před započetím provádění bouracích prací, zvláště pak před demontáží stávajících instalačních rozvodů provést kontrolu opatření stanovených zpracovaným technologickým postupem, zejména odpojení rozvodů elektrické energie, vody, plynu, atd. A.2 Zajistit vstupy a okolí bouraného objektu - viditelné označení staveniště, provedení oplocení či ohrazení, umístění výstražných a informačních cedulí. A.3 Pracovníci pohybující se v prostoru provádění bouracích prací budou řádně proškoleni ve smyslu dodržování veškerých platných předpisů BOZ a PO a budou seznámeni s dalším možným nebezpečím specifickým pro dané staveniště. (ohrožení pádem osob, pádem materiálu, řezání konstrukcí plamenem, svařování, nebezpečné dosahy strojů, apod.), a budou vybaveni osobními ochrannými prostředky a pomůckami s ohledem na druh a způsob prováděných prací. B. Vlastní provádění bouracích a rekonstrukčních prací: B.1 Bourání svislých konstrukcí bude prováděno postupně, směrem shora dolů v každém podlaží, bourání nesmí být prováděno strháváním stěn pomocí pák nebo zvedáků ani rozhoupáním nebo rozkýváním stěn. B.2 Před zbouráním příček bude zkontrolováno zdali nemají nosnou funkci. B.3 Bourání nosných konstrukcí je možné provádět pouze na základě zpracovaného technologického postupu a po provedení řádného podepření těchto konstrukcí. B.4 Bourání nesmí být přerušeno pokud není zajištěna dostatečná stabilita bouraných konstrukcí. B.5 Vybouraný materiál nesmí omezovat další práce, nesmí zahradit únikové cesty, jeho uložením nesmí dojít k přetížení podlah a stropů apod. nesmí být uložen do nestabilního tvaru, na nestabilní čí šikmé podklady. B.6 O nestabilní bourané nebo vybourané konstrukce nesmí být opírány žebříky, ani nesmí být použity jako podpěrná konstrukce lehkých pracovních lávek či lešení a nesmí k nim být kotvena montážní lana, zábradlí či hrazení. B.7 Konstrukce s hloubkou volného prostoru větší než 1,5m budou zajištěny ochranným hrazením proti pádu osob. B.8 Při bourání části střech nesmí být narušena pevnost ostatních částí konstrukce. B.9 Při práci vně budovy nebo na jejím povrchu budou konstrukce zajištěny proti pádu břemen či materiálu (ochranné sítě, funkční zábrany či hrazení). B.10 Bourání nesmí narušovat provoz v okolí stavby, musí být zajištěno snížení prašnosti. B.11 Demolice bude prováděna bez použití trhavin. B.12 Budou dodrženy platné předpisy týkající se BOZ, zejména zákon č.309/2006 Sb., nařízení vlády č.591/2006 Sb. a Vyhl. č. 324/1990 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích a příslušná ustanovení Zákoníku práce. 2g) požadavky na kontrolu zakrývaných konstrukcí Před finálním zakrytím konstrukcí budou provedeny zkoušky těsnosti, revizní zkoušky technických instalací a neporušenost izolací, zjištěné nedostatky budou neprodleně odstraněny, vždy však před finálním zakrytím

10 2h) seznam použitých podkladů, ČSN, technickych předpisů, odborné literatury, software - Stavební zákon 183/2006 Sb. vč. prováděcích vyhlášek - Vyhl. MMR č. 369/2001 Sb. o obecných technických požadavcích zabezpečujících užívání staveb osobami s omezenou schopností pohybu a orientace vč. prováděcích vyhlášek - platné ČSN, EN - Podklady výrobců použitých materiálů a výrobků, certifikační podklady. - Stanoviska dotčených orgánů a organizací - Podklady ČÚZK 2i) specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem. Dokumentace je zpracována v rozsahu pro provádění stavby. PD byla zpracována o období plného provozu objektu a nebylo možno tudíž provést veškeré potřebné sondy či průzkumné práce. Během doby provozu stavby mohlo dojít k dílčím nezadokumentovaným stavebním úpravám či změnám. Vzhledem k těmto okolnostem je nutno brát v úvahu možnost drobných nepřesností mezi PD a skutečným stavem, některé detaily v provedení nutno stanovit až během provádění v místě stavby. Vzhledem k předpokládanému rozsahu prováděných prací toto však nebude mít podstatný vliv na výslednou cenu stavebních úprav. V případě provádění prací za provozu budovy je nutno uvážit vhodná opatření k eliminaci negativních dopadů do provozu objektu (hlučnost, prašnost, vibrace, zajištění celkového provozu a provozu jednotlivých částí stavby - voda, elektro, kanalizace apod.) a zajistit plnou bezpečnost osob neprovádějících stavbu vč. příp. dopadů do ceny stavby. Pozn. : Při provádění veškerých prací je nutno dodržet podmínky a technologické předpisy výrobců použitých materiálů a stavebních systémů, závazné ČSN a EN, jakož i platné normy a předpisy týkající se bezpečnosti práce zejména zákon č.309/2006 Sb., nařízení vlády č.591/2006 Sb., vyhl. č. 324/1990 Sb. a příslušná ustanovení Zákoníku práce. Související legislativa (výňatek) Vyhláška MZ ČR č. 410/2005 Sb., o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výchovu a vzdělávání dětí a mladistvých, v platném znění Počty hygienických zařízení pro děti předškolního věku se stanoví takto: Záchody a umývárny u těchto zařízení se nedělí podle pohlaví. Pro 5 dětí musí být zřízena 1 dětská mísa a 1 umyvadlo. Maximálně místo 2 WC mís lze instalovat dětské pisoáry, které se umisťují zpravidla ve výši 40 cm. Umývadla se umisťují zpravidla ve výši 50 cm, výtokový ventil ve výši 60 cm nad podlahou. Umyvadla musí být napojena na společnou mísící baterii, osazenou mimo dosah dětí. Každé umyvadlo se opatří pouze 1 výtokovým ventilem. Umývárna se vybavuje 1 až 2 sprchami řešenými tak, aby děti mohly vstupovat do sprch bez cizí pomoci. Vypracoval : Milan Babic, červen
