1 TECHNICKÁ ZPRÁVA STAVEBNÍ ČÁST REKONSTRUKCE ZTI MŠ Vybíralova č.p. 967 Investor: Úřad městské části Praha 14 Stavební část Obsah dokumentace: A. Technická zpráva B. Výkresová dokumentace S1. Půdorys 1.NP stavební úpravy 1:100 S2. Půdorys 2.NP stavební úpravy 1:100 S3. Půdorys 3.NP stavební úpravy 1:100 S4. Vzorové řešení hygienického zázemí - Stavební úpravy 1:50 S5. Nový vstup do WC ze zahrady, částečný půdorys a řez stavební úpravy 1:50 S6. Nový vstup do WC ze zahrady, částečný Pohled stávající a nový stav st. Úpravy 1:50 S7. Nový vstup do WC ze zahrady, detail u podesty stavební úpravy 1:20 Praha srpen 2014 Vypracoval: Jaromír Žilka

NP stavební úpravy 1:100 S4. Vzorové řešení hygienického zázemí - Stavební úpravy 1:50 S5.

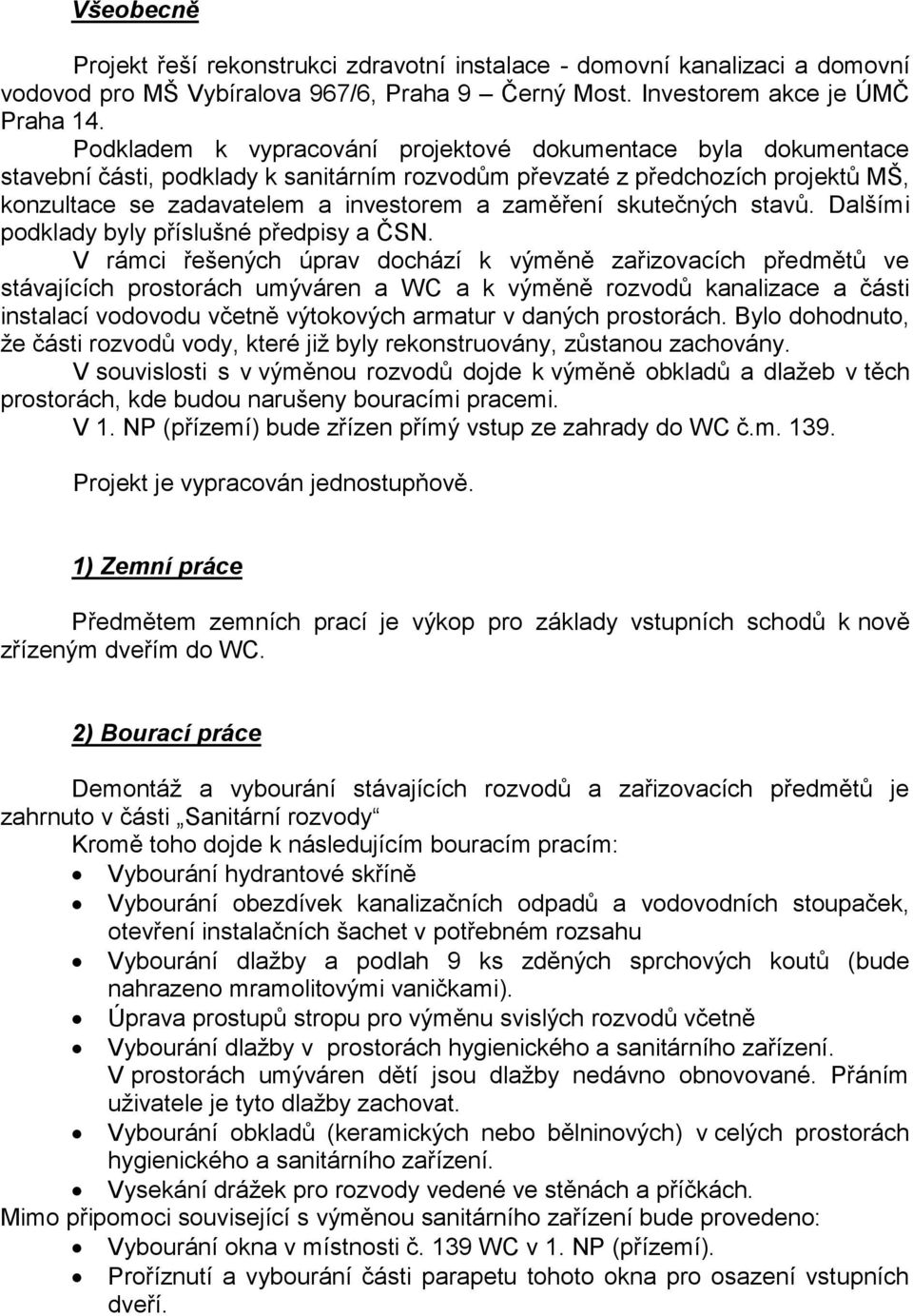

2 Všeobecně Projekt řeší rekonstrukci zdravotní instalace - domovní kanalizaci a domovní vodovod pro MŠ Vybíralova 967/6, Praha 9 Černý Most. Investorem akce je ÚMČ Praha 14. Podkladem k vypracování projektové dokumentace byla dokumentace stavební části, podklady k sanitárním rozvodům převzaté z předchozích projektů MŠ, konzultace se zadavatelem a investorem a zaměření skutečných stavů. Dalšími podklady byly příslušné předpisy a ČSN. V rámci řešených úprav dochází k výměně zařizovacích předmětů ve stávajících prostorách umýváren a WC a k výměně rozvodů kanalizace a části instalací vodovodu včetně výtokových armatur v daných prostorách. Bylo dohodnuto, že části rozvodů vody, které již byly rekonstruovány, zůstanou zachovány. V souvislosti s v výměnou rozvodů dojde k výměně obkladů a dlažeb v těch prostorách, kde budou narušeny bouracími pracemi. V 1. NP (přízemí) bude zřízen přímý vstup ze zahrady do WC č.m Projekt je vypracován jednostupňově. 1) Zemní práce Předmětem zemních prací je výkop pro základy vstupních schodů k nově zřízeným dveřím do WC. 2) Bourací práce Demontáž a vybourání stávajících rozvodů a zařizovacích předmětů je zahrnuto v části Sanitární rozvody Kromě toho dojde k následujícím bouracím pracím: Vybourání hydrantové skříně Vybourání obezdívek kanalizačních odpadů a vodovodních stoupaček, otevření instalačních šachet v potřebném rozsahu Vybourání dlažby a podlah 9 ks zděných sprchových koutů (bude nahrazeno mramolitovými vaničkami). Úprava prostupů stropu pro výměnu svislých rozvodů včetně Vybourání dlažby v prostorách hygienického a sanitárního zařízení. V prostorách umýváren dětí jsou dlažby nedávno obnovované. Přáním uživatele je tyto dlažby zachovat. Vybourání obkladů (keramických nebo bělninových) v celých prostorách hygienického a sanitárního zařízení. Vysekání drážek pro rozvody vedené ve stěnách a příčkách. Mimo připomoci související s výměnou sanitárního zařízení bude provedeno: Vybourání okna v místnosti č. 139 WC v 1. NP (přízemí). Proříznutí a vybourání části parapetu tohoto okna pro osazení vstupních dveří.

skutečných stavů. Dalšími podklady byly příslušné předpisy a ČSN.

3 3) Zednické práce Předmětem zednických prací bude: Vyspravení prostupů instalací stěnami a stropní konstrukcí. V prostupech bude potrubí opatřeno mirelonovými pouzdry. Prostupy budou potom dozděny nebo dobetonovány. Prostupy stropu nad 1.NP a 2.NP po odpadech WC ve 2. NP a 3. NP budou zabetonovány a začištěny. Prostupy požárními úseky budou opatřeny požárními průchodkami INTUMEX, PROMAT. Dozdění a zaplentování rozvodů a připojovacího potrubí od jednotlivých zařizovacích předmětů vedeného ve stavební drážce nebo v podlaze. Zazdění vybouraných vstupů do instalačních šachet. Vyzdění přizdívek zakrývajících splachovací nádrže a rozvody ZTI. Alternativně lze použít předstěnu ze SDK odolávajícímu vlhkosti. Obezdění odpadů, eventuelně vodovodních stoupaček. Alternativně lze použít obklad (truhlík) ze SDK odolávajícímu vlhkosti. Úprava podkladu pod nové obklady a dlažby Zdivo bude provedeno z pórobetonových příčkovek odpovídající tloušťky (nejčastěji 100 nebo 150 mm, obezdívky z příčkovek tl. 50 mm. Případné dozdívání příček bude z pórobetonového zdiva tl. 100 mm. Mimo práce související s výměnou sanitárního zařízení bude provedeno: Osazení nového okna a dveří v místě původního okna v místnosti č. 139 WC v 1.NP (přízemí). Zřízení vstupních schodů přede dveřmi. 4) Sádrokartonové konstrukce Rozvody kanalizace a vodovodu vedené pod stropem v 1. NP mimo technické místnosti budou zakryty SDK truhlíky, eventuelně SDK podhledem. Na patě stoupaček budou pod stropem osazeny uzavírací kohouty s vypouštěním a na patě každé cirkulační stoupačky bude navíc osazen multifunkční cirkulační ventil. Uzávěry musí být přístupny pro kontrolu a údržbu. Při provádění SDK podhledů nebo truhlíků u ležatých rozvodů budou uzávěry přístupny přes dvířka o rozměrech min. 300/300 mm, příslušné požární odolnosti. 5) Výplně otvorů V 1. NP v místnosti č. 139, WC bude osazena sestava nového plastového okna (okno otevíravé a výklopné) a vstupních plastových dveří (dveře otevíravé dovnitř). Okno a dveře musí splňovat požadavky platné legislativy, především požadavky na součinitel prostupu tepla otvorové výplně jako celku. Provedení okna a dveří musí vzhledově korespondovat se stávajícími okny objektu. Dveře budou osazeny kováním klika klika plus oboustranný zámek s vložkou FAB.

Prostupy požárními úseky budou opatřeny požárními průchodkami INTUMEX, PROMAT.

4 6) Omítky Veškeré nově vyzděné konstrukce budou opatřeny omítkou. Pod obklady bude provedena jednovrstvá vápenocementová omítka. V místech, kde povrch nebude obkládán, bude provedena omítka dvojvrstvá štuková. Ostění nového otvoru pro vnější dveře bude vyspraveno a opatřeno tenkovrstvou omítkou. 7) Hydroizolace V místech, kde bude stěna nebo podlaha tvořit součást sprchového koutu, bude pod obkladem a dlažbou proveden systémový hydroizolační dvousložkový nátěr včetně doplňkových prvků (většinou penetrace + 2 x stěrka, bandážní pásky) v tloušťce min. 2 mm, v ostatních plochách pod dlažbou a pod obkladem do výšky 0,3 m nad podlahou v tloušťce min. 1 mm. V místě podesty nově zřizovaných dveří ze zahrady do WC v 1. NP bude svislá izolace vyspravena, především v místě napojení na vodorovnou hydroizolaci, a vytažena pod práh. 8) Obklady a dlažby Obklady a dlažby budou v potřebném rozsahu vyměněny za nové. To se netýká umývárny dětí, která bude na rozdíl od stávajícího stavu obložena po celém svém obvodu. V prostorách umýváren a WC dětí jsou dlažby nedávno obnovované. Přáním uživatele je tyto dlažby zachovat. Pokud se podaří provést potřebné práce na výměně rozvodů, aniž by se tyto dlažby poškodily, budou zachovány stávající. Konečné stanovisko bude dáno zástupcem investora na místě. Obklady a dlažby budou provedeny z keramických obkládaček kladených na lepidlo nebo do maltového lože. Veškeré použité dlažby budou mít protiskluznou úpravu se standardním, případně protiskluzným hladkým povrchem. Požadovaný koeficient tření za mokra pro dlažby podle ČSN je min. 0,6. (Podle ČSN (BGR181a DIN 51130) jsou dlaždice roztříděny do skupin označených R9 až R13, požadovaná protiskluznou je min. R10, ve sprchovém koutu R11. Podle normy ČSN a DIN S1097 jsou dlaždice začleněny do skupin označených písmeny A, B, C, projektem požadovaná hodnota je A, ve sprchovém koutu B.) Součástí obkladů jsou rohové plastové lišty a horní plastové ukončovací lišty v barvě obkladu. Místo horní ukončovací lišty lze provést obklad v rovině s navazujícím povrchem. (Toto řešení se preferuje.) Do spáry spojující podlahu a povrch stěn bude vtlačen těsnící provazec a spára bude uzavřena trvanlivým elastickým materiálem. Typ, rozměry a barevné provedení obkladaček, dlažeb a spárovací hmoty bude dohodnut s objednatelem. Podesta vstupu včetně stupňů bude tvořena jalovým stupněm š. 350 mm z vibrobetonu doplněným vibrobtonovou dlažbou. Alternativně lze osadit dva

7) Hydroizolace V místech, kde bude stěna nebo podlaha tvořit součást sprchového koutu, bude pod obkladem a dlažbou proveden systémový hydroizolační dvousložkový nátěr včetně doplňkových prvků

5 betonové stupně vedle sebe. Podesta i vyrovnávací stupeň budou mít spád 1,5 % směrem k nástupu. 9) Malby V místnostech, ve kterých budou prováděny zednické a obkladačské práce, budou na omítkách a SDK konstrukcích v celém rozsahu provedeny nové malby. Malby stěn a stropů budou provedeny systémovou disperzní malbou, včetně penetrace a vyrovnání podkladu (v bělosti např. primalex Plus). Stávající malby budou oškrábány. Malby SDK budou rovněž včetně penetrace. Závěr Projekt byl zpracován v souladu s platnou legislativou. Během realizace je třeba dodržovat veškerá nařízení a pokyny výše uvedených norem a současně respektovat směrnice týkající se bezpečnosti práce.

Malby stěn a stropů budou provedeny systémovou disperzní malbou, včetně penetrace a vyrovnání podkladu (v bělosti např. primalex Plus).
