VideoBloX Lite System

Transkript

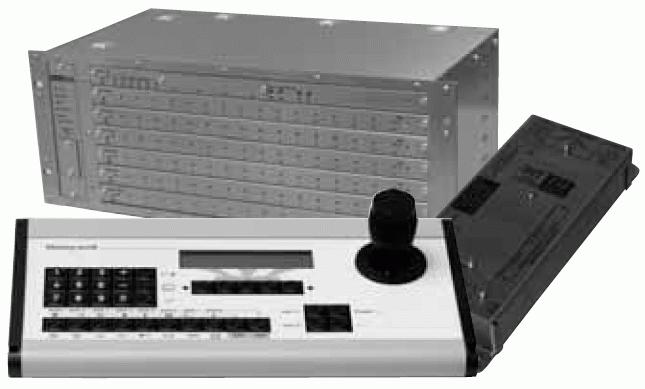

1 MODULÁRNÍ VIDEOMATICE Videomatice VideoBloX Lite od společnosti Honeywell představuje robustní video a audio matici vhodnou pro aplikace do 96-ti kamer. Matice má flexibilní konstrukci a umožňuje integraci se systémem kontroly vstupu pomocí komunikačního protokolu. Díky kompaktnímu tvaru a pevnému rámu zvládne i nepříznivé pracovní podmínky a vyžaduje pouze minimální údržbu. Matice VideoBloX Lite obsahuje CPU jednotku velikosti ½U naprogramovanou pomocí software pracujícího pod systémem Windows. Jednotka CPU obsahuje osm video výstupů, osm poplachových vstupů a dva reléové výstupy. Počet video vstupů a výstupů se může pohybovat v rozsahu od 16 x 8 až 96 x 8. Pro aplikace obsahující více matic lze jednotlivé matice mezi sebou propojit pomocí datového rozhraní RS422 a video kabelů. Pro instalace s více jak 96 video vstupy může být jednotka VideoBloX Lite CPU nahrazena jednotkou VideoBloX CPU nebo MAXPRO-Net CPU. Pro přizpůsobení videomatice potřebám uživatele lze snadno nastavit systém událostí. Naprogramované akce mohou být spouštěny na základě poplachů, podle nastaveného kalendáře, stisknutím příslušné klávesy na klávesnici HEGS5BLX nebo aktivací přídavného portu. Zařízení se seriovým rozhraním, jako například multiplexery či SpeedDome kamery, je možné připojit pomocí jednotky HVBPIT44. V kombinaci s klávesnicí HEGS5BLX může systém VideoBloX Lite ovládat digitální rekordéry a až 25 typů SpeedDome kamer. Možnosti použití Systém VideoBloX Lite je ideální pro instalace vyžadující vysoce spolehlivý video maticový systém s minimální údržbou. VideoBloX Lite je tedy vhodný do lokálně řízených lokací, jako jsou například maloobchodní prodejny, nápravná zařízení a letiště. Vlastnosti Provedení z nerezové oceli Vysoký výkon a malé rozměry Volitelná pozice modulu Vyměnitelnost modulu za provozu Aktualizace nastavení v reálném čase, většinou bez nutnosti přerušení funkce Výkonná jednotka pro zpracování 1024x25 uživatelských událostí Rychlá kontrola funkce zobrazitelná na displeji Kontrola napájení a vnitřního procesoru K dispozici je grafické uživatelské rozhraní pro řízení bez klávesnice Skupiny a pohledy umožňující logické propojení pohledů kamer

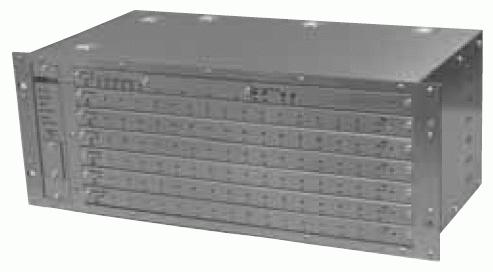

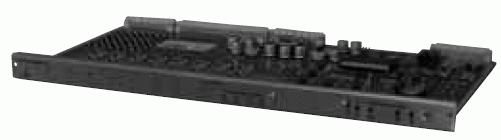

2 Kombinace jednotky centrálního procesoru (CPU) a výstupních modulů Systém VideoBloX Lite je tvořen zabudovanou jednotkou centrálního procesoru sdružující mnoho vlastností, které zajišťující spolehlivost systému včetně funkce watchdog a sledování napájení. Jednotka CPU komunikuje s periferními zařízeními přes panel konektorů se čtyřmi sériovými porty umístěnými v zadním části jednotky. Porty RS232 umožňují připojení konfiguračního PC, rozhraní GUI (používá se jen pro konfiguraci systému a editování) a pomocného ovládání (např. kontrola vstupů). Porty RS422 slouží pro připojení klávesnic, překladače protokolu rozhraní, obsahují odnímatelnou svorkovnici pro připojení osmi poplachových vstupů a dvou řídících vstupů a připojení I 2 C (komunikační protokol) pro další rozšíření poplachových a řídících vstupů / výstupů. Šasi s moduly video vstupů Vyrábí se z broušené nerezové oceli a dodává se ve velikostech 2U a 4U a zajišťuje napájení a datová propojení k modulům vstupů / výstupů. Moduly video vstupů instalované v maticovém šasi zabírají slot velikosti pouze ½U. Systém je tak menší a efektivnější než systémy založené na PC. Kapacita vstupních modulů je 16 BNC video vstupů, které lze libovolně přepínat na 8 video výstupů na zadním panelu CPU modulu. Díky možnosti nastavení zisku na předním panelu lze jemně doladit výsledný obraz. BNC konektory jsou umístěny vzadu. Každá ze vstupních desek je schopna detekovat ztrátu video signálu. Systém je charakterizován distribuovanou architekturou, kdy každá ze vstupních desek obsahuje svůj vlastní procesor a funkce pro regulaci napájení. Volitelným modulem velikosti 1U je modul obsahující smyčkové BNC vstupy. Vstupní moduly jsou měnitelné za provozu a lze je umístit do libovolné pozice. Díky použití zadních konektorů lze libovolný vstupní modulu odpojit, aniž by bylo nutno odpojovat kabely. Klávesnice HEGS5BLX HEGS5BLX je programovatelná klávesnice s joystickem umožňující plné ovládání systému VideoBloX Lite. Základní funkce, například přepínání video vstupů na video výstupy nebo ovládání SpeedDome kamer a rekordérů, lze snadno provádět pomocí 16-ti víceúčelových funkčních kláves. Funkční klávesy mohou být přiděleny jednotlivým skupinám, pohledům nebo sekvencím pro rychlé zobrazení zvoleného pohledu kamery. Firmware uložený na vnitřní flash paměti lze aktualizovat přes sériový port. Překladač protokolů rozhraní (PIT) Jednotka PIT je výkonné zařízení umožňující komunikaci se SpeedDome kamerami a zároveň konverzi protokolu systému VideoBloX na protokoly jiných výrobců. Díky tomu lze zařízení instalovat i do stávajících systémů jiných společností. Systém VideoBloX podporuje protokol společnosti Honeywell a dalších 25 výrobců používajících RS232/RS485. Protokoly lze volit jednoduchým nastavením DIB přepínačů. Rozšíření datových portů (DPE) Jednotka rozšíření datových portů RS422 je k dispozici ve dvou provedeních. HVB422FT16 je datový distributor 1 vstup / 16 výstupů, HVB422C4 je datový distributor 1 vstup / 4 výstupy. Jednotka DPE má velikost 1U a používá se pro zapojení více zařízení jako šasi nebo PIT k ovladači. Poplachový vstup/výstup Poplachové vstupy jsou navrženy tak, aby v reakci na poplach aktivovaly sérii akcí. Jednotka CPU má osm poplachových vstupů a dva reléové výstupy. Pokud je potřeba další poplachový vstup/výstup, lze jej přijímat přes modul PIT z portu RS422 s 16-ti kanálovým rozšiřujícím modulem I 2 C připojeným k jednotce PIT. Tímto způsobem lze dosáhnout celkového počtu až 80 přídavných poplachových vstupů nebo ovládaných výstupů, popřípadě kombinace obojího.

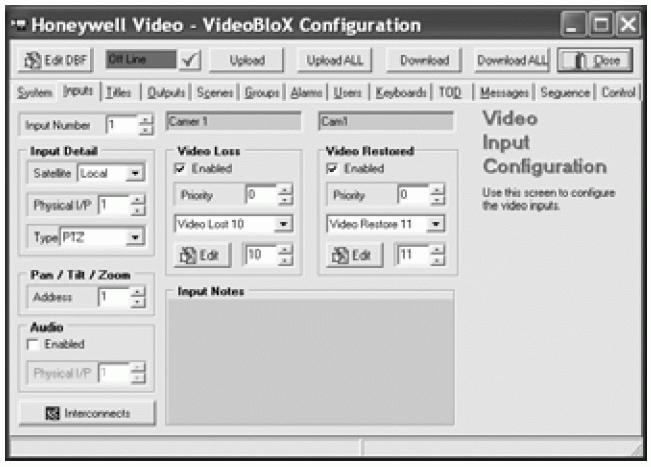

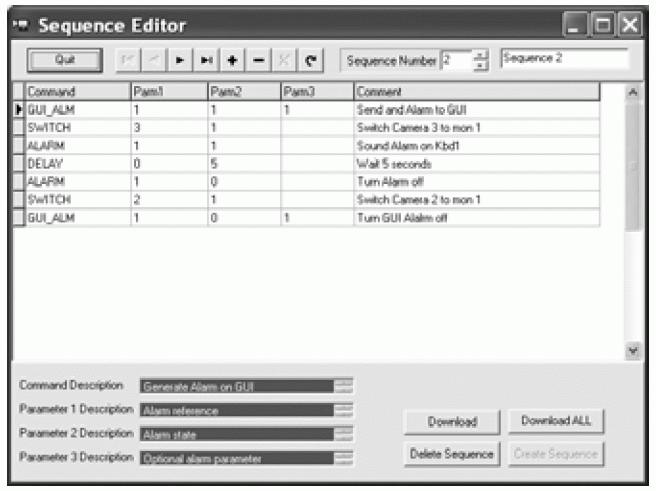

3 Konfigurační software pro nastavení matice VideoBloX (VideoCFG) Konfigurační software je 32-bitová aplikace kompatibilní s Windows 95/98/NT/2000 zajišťující snadné programování a nastavení systému. Software se instaluje na počítač, který se pak používá pouze pro nastavení a úpravu systému. Jeho trvalé propojení s jednotkou CPU systému VideoBloX není nutné. Součástí systému je 32-bitový správce ODBC kompatibilní databáze Borland Paradox 7.0. Data jsou tříděna do tabulkových složek podle logických funkcí, informace jsou vkládány do označených políček nebo voleny ze seznamu parametrů. Uživateli má k dispozici interaktivní nápovědu. Zkušenější operátor může pomocí software VideoCFG programovat systém, například nastavení vstupů a výstupů, velikosti systému nebo nastavení skupin či pohledů. Software VideoGUI VideoGUI je aplikace grafického uživatelského rozhraní pracující na počítačích se systémem Windows. Uživatelský přístup je chráněn jménem a heslem zadávaným pomocí klávesnice, nastavitelným na jednotce CPU systému VideoBloX. Z počítače lze ovládat pohyblivé kamery PTZ, přepínat pohledy kamer nebo zahajovat a ukončovat sekvence. Pokud je spuštěna aplikace AVServer, která umožňuje zapojení GUI k jednotce CPU systému VideoBloX na bázi server-klient, lze využívat i blikající poplachové ikony. Čelní panel je možné uživatelsky přizpůsobit pomocí aplikace Designer, která je součástí aplikace GUI. Grafická pozadí lze importovat ze souborů typu *.wmf, *.jpg nebo *.bmp, které mohou být uloženy v síťových jednotkách. Pomocí tabulek nebo ikon je možné nakonfigurovat více lokalit s více oblastmi.

4 Provozní vlastnosti Video vstupy 16 BNC Šířka pásma* -3dB Frekvenční citlivost* ± 0.5dB Diferenciální zisk* 0,35% Diferenciální fáze* 0,78 Nelinearita jasu* 0,48% Elektrické parametry Skříň 2U: 24Vst 4U: 110Vst/50 Hz nebo 220Vst/60 Hz Záložní skříň 24Vss jako záložní zdroj (pouze 4U) Spotřeba Mechanické vlastnosti Konstrukce 2U: 40VA 4U: 80VA Skříň: broušená nerezová ocel Přeslech* 3,58MHz Rozměry (V x Š x H) viz. obrázky Zisk 99,9% Náklon* 0,94% Hmotnost Okolní prostředí 2U: 6,8kg 4U: 13,6kg Poměr signál šum (EIA)* Spínací čas Video výstupy OSD -70,3dB <0,5sec 16 BNC 16 řádků x 44 znaků Teplota 0 C až 40 C Relativní vlhkost Normy Vyzařování 0 až 80% nekondenzující FCC část 15, podčást B, třída A CE: :2007 Odolnost vůči rušení Bezpečnost CE: /A2:2003 CE: EN60065 * Testovací podmínky : šasi 12U, 160x64 BNC vstup NTSC

5

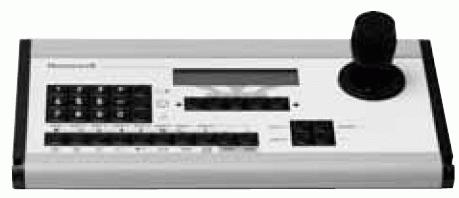

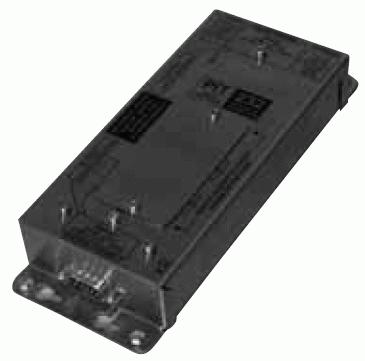

6 OBJEDNÁVÁNÍ Objednávání CPU a software HVBLCPU (NTSC) HVBLCPUX (PAL) WACPUACC Skříň HVB4U (NTSC) HVB4UX (PAL) HVB2U HVB2U-KT Vestavěný řadič CPU a 8 pojmenovatelných výstupních kanálů, obsahuje CPU modul a zadní panel konektorů. Neobsahuje žádné další součásti. Příslušenství pro řadič CPU zahrnuje software, dokumentaci a datový kabel. Používá se s HVBLCPU / HVBLCPUX. Skříň VideoBloX 4U, pro max. 7 modulů, maximální velikost je 80 výstupů a 32 výstupů nebo 48 vstupů a 64 výstupů. Skříň VideoBloX 2U, pro 3 max. moduly, maximální velikost je 32 výstupů a 16 výstupů. Vyžaduje napájení 18V AC nebo 24V DC. HVB2U a napájecí zdroj 24V DC. Vstupní a výstupní video moduly HVBM16 Příslušenství skříní HVB16MLP HVB2BLANK HVBBLANK Klávesnice HEGS5BLX HEGS5BLXKT Modul videovstupů 16 vstupů na 16 výstupů s BNC konektory (zakončenými). Zadní panel konektorů s 16ti smyčkovými vstupy, 1U Poplachové vstupy / výstupy HVBI2C16I HVBI2C16O Sada neoznačených krytů (přední a zadní), 1U Sada neoznačených krytů (přední a zadní) Ovládací klávesnice s integrovaným joystickem pro zoom. Včetně univerzálního napájecího zdroje. Ovládací klávesnice HEGS5BLX + převodník RS232-RS422 vyžadovaný pro připojení k CPU. Jednotka rozhraní pro 16 poplachových vstupů I 2 C pro použití s beznapěťovými kontakty nerezový kryt. 16 výstupních 1A kanálů I 2 C celkový maximální proud 8A nerezový kryt. Rozšíření datových portů HVB HVB422C4 HVB422FT16 Překladač protokolů rozhraní HVBPIT44-US HVBPIT44 Konfigurace systémů HVBLT2U16x8 HVBLT2U32x8 HVBLT4U16x8 HVBLT4U32x8 HVBLT4U48x8 HVBLT4U64x8 HVBLT4U80x8 HVBLT4U96x8 Opticky izolovaný převodník RS232 na RS422 4-kanálový slučovač/rozdělovač RS kanálový expander/opakovač datových portů RS232, montáž do policového systému. Překladač protokolů rozhraní vstup RS422 a výstup RS422 primárně určeno pro řízení SpeedDome a PTZ kamer. Společné protokoly a čísla jednotek dle PIT Pelco D 255, Pelco P 32, Diamond/Ultrak 128, American Dynamics RS485 64, VCL 128, Vlcon 255. Obsahuje severoamerický napájecí zdroj. Překladač protokolů rozhraní vstup RS422 a výstup RS422 primárně určeno pro řízení SpeedDome a PTZ kamer. Společné protokoly a čísla jednotek dle PIT Pelco D 255, Pelco P 32, Diamond/Ultrak 128, American Dynamics RS485 64, VCL 128, Vlcon 255. Napájecí zdroj není součástí. 16 vstupů a 8 výstupů obsahuje: šasi 2U, 32 vstupů a 8 výstupů obsahuje: šasi 2U, 16 vstupů a 8 výstupů obsahuje: šasi 4U, 32 vstupů a 8 výstupů obsahuje: šasi 4U, 48 vstupů a 8 výstupů obsahuje: šasi 4U, 64 vstupů a 8 výstupů obsahuje: šasi 4U, 80 vstupů a 8 výstupů obsahuje: šasi 4U, 96 vstupů a 8 výstupů obsahuje: šasi 4U, Poznámka: výrobce si vyhrazuje právo na změny designu nebo specifikace výrobku bez předchozího upozornění. Havránkova BRNO Česká republika Tel.: Fax: obchod@adi-olympo.cz Pištěkova PRAHA Česká republika Tel.: Fax: obchod.praha@adi-olympo.cz Rodinná OSTRAVA Česká republika Tel.: Fax: obchod.ostrava@adi-olympo.cz Vajnorská BRATISLAVA Slovenská republika Tel.: Fax: obchod@adi-olympo.sk Krivá KOŠICE Slovenská republika Tel.: Fax: obchod@adi-olympo.sk ADI-OLYMPO je obchodní značkou Honeywell, spol. s r.o. - Security Products o.z. Veškerá použitá vyobrazení a fotografie jsou pouze ilustrativní. Za chyby zpracování a tisku neručíme.
