1. Měření: V programu easy-soft otestujte tyto funkce: a) Vstup/výstup I, Q: Př.1.Sestavte jednoduchý program pro ověření funkce vstupu a výstupu.

Transkript

1 EASY RELÉ. Měření: V programu easy-soft otestujte tyto funkce: a) Vstup/výstup I, Q: Př..Sestavte jednoduchý program pro ověření funkce vstupu a výstupu. 3 Q Př..Sestavte jednoduchý program pomocí I, Q za těchto podmínek: Výstup Q budeme ovládat dvěma vstupy, I. Ale Q bude aktivní jenom při stlačení jednoho tlačítka tj. budou-li aktivní oba vstupy, výstup Q nebude aktivní. I Q I b) Čítač C: Př..Sestavte jednoduchý program pro ověření funkce čítače. C C C Q Př.. Zadání: Naprogramujte relé ESY ve funkci čítače pro rozsvícení žárovky s následujícími podmínkami: a) Žárovka se rozsvítí při třetím stlačení tlačítka b) Žárovka se rozsvítí při pátém stlačení tlačítka.

2 c) Časovač T: Př..Sestavte jednoduchý program na ověření časovače. Výstup Q se stane aktivní až 0 sekund po stlačení tlačítka. T T T Q d) Pomocné relé (Marker) M: Př..Sestavte jednoduchý program na ověření pomocného relé za těchto podmínek: Výstup Q budeme ovládat dvěma vstupy, I. Q bude aktivní pouze při stlačení jednoho tlačítka tj. budou-li aktivní oba vstupy, výstup Q nebude aktivní. M I M 3 M M Q 4 M M

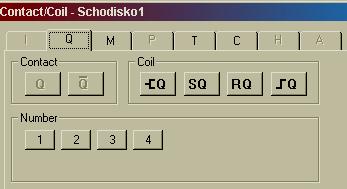

3 EasySoft Pomocí EASY-SOFTu můžete vytvořit a otestovat Vaše spínací schéma na PC a easy připojit na PC. Stručné vysvětlení menu: Chceme-li do programu vložit vstup/výstup jednoduchým dvojím kliknutím myši na příslušné pozici se nám objeví menu kde můžeme vybrat z nabídky.. Př.: menu pro vstupy.. Př.: menu pro výstupy.

4 V menu Options/Select Device vybereme odpovídající typ relé, v programu budeme pracovat jenom s těmi vstupy / výstupy které jsou v příslušném relé.

5 OCHRANA MOTORU Motor pracuje v prostředí, kde může dojít v důsledku technologie k jeho zastavení za provozu, nebo při spuštění se nemusí rozběhnout. V případě, že motor nebude vypnut tak může dojít k jeho poškození. Pro snímaní otáček motoru použijeme tachodynamo. Tachodynamo nám slouží jako analogový vstup, pro vyhodnocení pracovního stavu motoru.. Po zapnutí motoru tlačítkem (vstupem) [tlačítko NENÍ aretovací!] se motor rozběhne. Doba rozběhu motoru na požadované otáčky je kontrolovaná časovačem T. Když časovač T doběhne nastaví výstup M= ten je zapojený do série spolu s analogovým vstupem od tachodynama, když nemáme požadovanou analogovou hodnotu od snímače otáček (tj. když se motor neroztočí ) motor se vypne do 3 sekund.. Když se motor po startu rozběhne v pořádku tak máme na výstupe snímače otáček signál a motor pracuje i po doběhnutí časovače T. 3. Když by se motor zastavil za chodu snímač otáček nám opět nedává požadovaný analogový vstup a motor se vypne. 4. Centrál stop je na tlačítku I6 po jeho stlačení se motor vypne a program se nastaví do původního (nulového) stavu M _ Ż M M5 Q M T T T M M A M5 Start (tlačítko není aretovací) I4 Centrál stop (tlačítko není aretovací) Q Připojení motoru A Analogový signál ze snímače otáček T Časovač pro rozběh motoru a naběhnutí sig. od sním.otáček 6 I4 M R 7 M5 M R

6 Osvětlení Schodiště Zadání: Navrhněte program pro programovatelné relé EASY, který bude řídit osvětlení schodiště s následujícími podmínkami: Světlo bude svítit v různých časových intervalech a to v závislosti na počtu stisknutí vypínače osvětlení. Na první stisknutí bude světlo svítit pouze 5 sekund. Na druhé stisknutí bude světlo svítit 0 sekund. Na třetí stisknutí bude světlo svítit 40 sekund atd. Pro napsání programu použijte easy-soft, kde program ověříte a odladíte. Po odladění programu naprogramujte relé a program otestujte. Při návrhu programu využijte čítací (C) a časovací funkce (T). Osvětlení Schodiště Zadání: Navrhněte program pro programovatelné relé EASY, který bude řídit osvětlení schodiště s následujícími podmínkami: Světlo bude svítit v různých časových intervalech podle toho ve kterém poschodí stisknu vypínač osvětlení. Stisknu-li vypínač v prvním poschodí bude světlo svítit 5 sekund. Když na druhém poschodí 0 sekund, ve třetím poschodí 30 sekund atd. Pro napsání programu použijte easy-soft, kde program ověříte a odladíte. Po odladění programu naprogramujte relé a program otestujte. Při návrhu programu využijte čítací (C) a časovací funkce (T) relé.
