1 Vysoká škola báňská - Technická univerzita O s t r a v a Fakulta elektrotechniky a informatiky Katedra elektrotechniky MODEL OSVĚTLENÍ ELEKTRICKÉ STANICE PS PŘÍLOHA ČÍSLO 5 Protokol zkoušek a testování celého systému V Ostravě

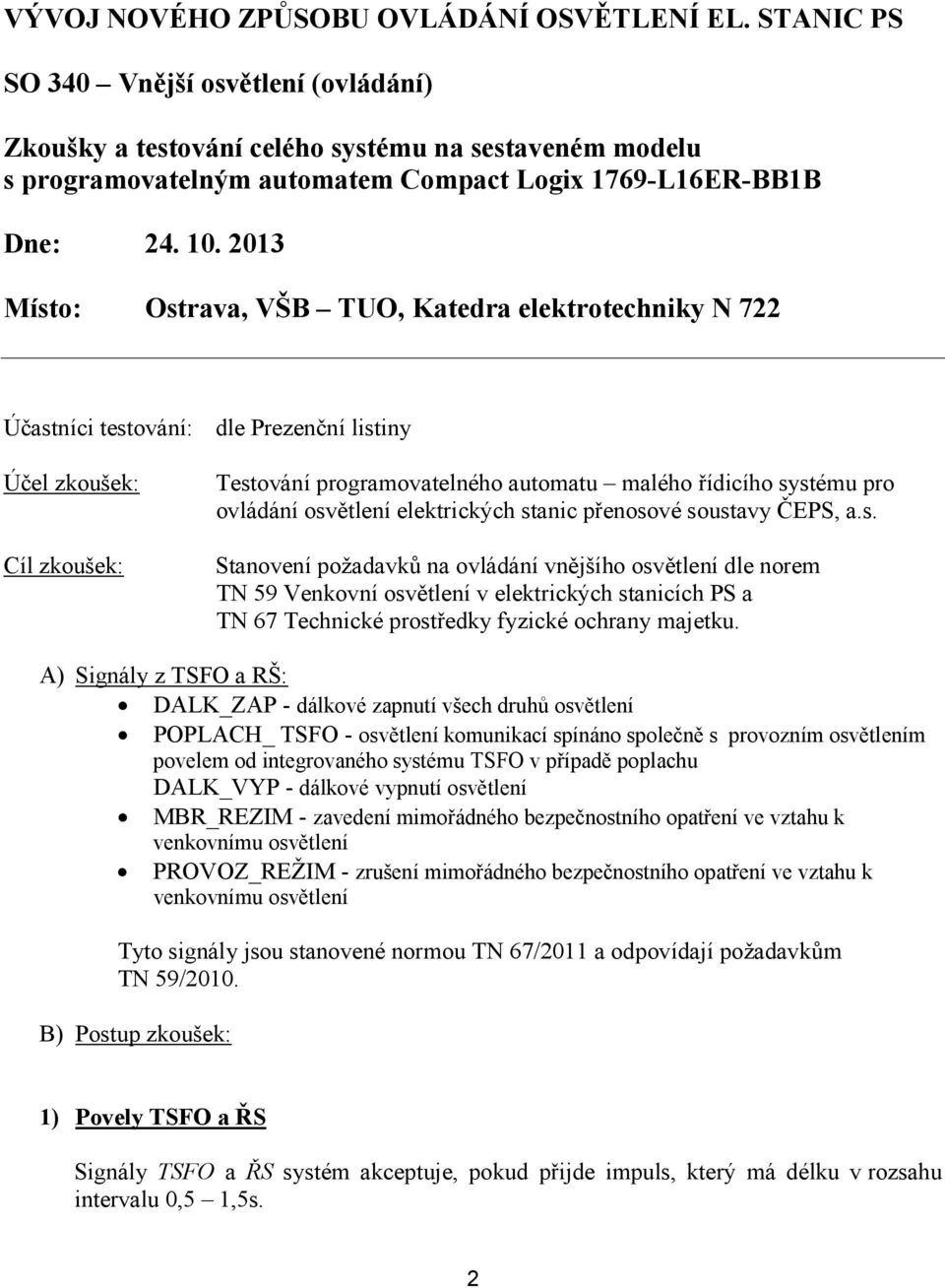

2 VÝVOJ NOVÉHO ZPŮSOBU OVLÁDÁNÍ OSVĚTLENÍ EL. STANIC PS SO 340 Vnější osvětlení (ovládání) Zkoušky a testování celého systému na sestaveném modelu s programovatelným automatem Compact Logix 1769-L16ER-BB1B Dne: Místo: Ostrava, VŠB TUO, Katedra elektrotechniky N 722 Účastníci testování: dle Prezenční listiny Účel zkoušek: Cíl zkoušek: Testování programovatelného automatu malého řídicího systému pro ovládání osvětlení elektrických stanic přenosové soustavy ČEPS, a.s. Stanovení požadavků na ovládání vnějšího osvětlení dle norem TN 59 Venkovní osvětlení v elektrických stanicích PS a TN 67 Technické prostředky fyzické ochrany majetku. A) Signály z TSFO a RŠ: DALK_ZAP - dálkové zapnutí všech druhů osvětlení POPLACH_ TSFO - osvětlení komunikací spínáno společně s provozním osvětlením povelem od integrovaného systému TSFO v případě poplachu DALK_VYP - dálkové vypnutí osvětlení MBR_REZIM - zavedení mimořádného bezpečnostního opatření ve vztahu k venkovnímu osvětlení PROVOZ_REŽIM - zrušení mimořádného bezpečnostního opatření ve vztahu k venkovnímu osvětlení Tyto signály jsou stanovené normou TN 67/2011 a odpovídají požadavkům TN 59/2010. B) Postup zkoušek: 1) Povely TSFO a ŘS Signály TSFO a ŘS systém akceptuje, pokud přijde impuls, který má délku v rozsahu intervalu 0,5 1,5s. 2

3 a) DALK_ZAP Zapíná osvětlení komunikací (jednotlivé komunikace se postupně zapínají v dané časové posloupnosti dle charakteru rozvodny, v případě modelu postupně Komunikace 1, Komunikace 2, atd. se zpožděním 1sek. mezi jednotlivými sekcemi) a provozní osvětlení (v časové posloupnosti dané charakterem rozvodny, v případě modelu v posloupnosti ADA1, T201, ADA2, T202, atd. se zpožděním 1sek. mezi jednotlivými sekcemi). Průběh dálkového zapínání probíhá shodně bez ohledu na pozici přepínače Místně_Dálkově. Hlídací osvětlení je zapnuto, pokud již není v chodu od signálu soumrakového čidla (astronomických hodin). b) POPLACH_TSFO Zapíná všechny skupiny osvětlení v elektrické stanici PS obdobně jako povel DALK_ZAP, za předpokladu, že soumrakové čidlo (astronomické hodiny) vyhodnotí stav NOC. c) DALK_VYP Vypíná osvětlení komunikací a provozní osvětlení zapnuté signály DAKL_ZAP a TSFO_POPLACH. V případě, že je rozvodna v režimu ovládání MÍSTNĚ tak nebude vypnuto osvětlení, které bylo zapnuto ručně v režimu místního ovládání. Hlídací osvětlení se uvede do provozního stavu dle aktuálního vyhodnocení soumrakového čidla (astronomických hodin). d) MRB_REZIM Vždy vypíná hlídací osvětlení. Pokud je přepínač režimu rozvodny v poloze MÍSTNĚ a je zapnuté libovolné provozní osvětlení a osvětlení komunikací (např. ADA1, T202, ACA1, Komunikace 2 atd.), tak tímto povelem nesmí být toto osvětlení vypnuto (z bezpečnostních důvodů). Pokud je při tomto režimu jakékoliv osvětlení zapnuté z centrálního domku UDS nebo domku sekundární techniky (UDD1, UDD2, atd.) a dojde k zapnutí tlačítka PROVOZNI_REZIM tak toto osvětlení musí nadále svítit. Pokud dojde k zapnutí osvětlení celé rozvodny povely DALK_ZAP nebo TSFO_POPLACH, tak bude osvětlení vypnuto s tím, že osvětlení, které bylo zapnuto ručně v režimu MÍSTNE bude i nadále svítit. Pokud je příjezdová komunikace (Komunikace 1) zapnutá z tlačítek Z/V Kom1_příjezd a Z/V Kom1_odjezd dochází také k vypnutí této komunikace. e) PROVOZNI_REZIM Uvádí celé osvětlení elektrické stanice PS do stavu, ve kterém se elektrické stanice PS nacházela před povelem MBR_REZIM. 3

4 2) Ovládání DÁLKOVĚ - MÍSTNĚ a) Přepnutí OVLÁDÁNÍ z DÁLKOVÉHO na MÍSTNÍ Přepnutím přepínače MÍSTNĚ _ DÁLKOVĚ do polohy MÍSTNĚ se rozsvítí bílá dioda s tímto označením. Pokud svítí provozní osvětlení a osvětlení komunikací, pak při přepnutí přepínače ze stavu DÁLKOVĚ do stavu MÍSTNĚ, nesmí dojít k vypnutí těchto osvětlení. b) Přepnutí přepínače OVLÁDÁNÍ z MÍSTNÍHO na DÁLKOVÉ Přepnutím přepínače MÍSTNĚ _ DÁLKOVĚ do polohy DÁLKOVĚ se rozsvítí bílá dioda s tímto označením. Pokud svítí provozní osvětlení a osvětlení komunikací, dojde při přepnutí přepínače ze stavu MÍSTNĚ do stavu DÁLKOVĚ k okamžitému vypnutí obou osvětlení ovšem komunikace 1 je rozsvícena po dobu danou charakterem rozvodny a požadavkem podle daného typu osvětlení (standard cca 20 minut). Tento režim je aktivní jen pro stav NOC u soumrakového čidla (astronomických hodin). 3) Ovládání provozního osvětlení a komunikací Veškeré osvětlení je možno ovládat ručně pokud je elektrická stanice PS přepnuta do režimu ovládání MÍSTNĚ. Ovládání provozního osvětlení a komunikací je možno provádět na tlačítkách na panelu v zádveří nebo na panelu ANE v centrálním domku UDS. Jednotlivá provozní osvětlení lze následně ovládat z jednotlivých ovládacích panelů v příslušných domcích sekundární techniky. V domku svítí bílé signalizační světlo označující stav elektrické stanice PS v režimu MÍSTNĚ. Ovládání je prováděno tak, že při zapnutí/vypnutí je znemožněno další ovládání stejného osvětlení po dobu 10s. Signalizační podsvícení jednotlivých ovládacích tlačítek bude aktivní pouze při ručním zapnutí v režimu MÍSTNĚ, při zapnutí osvětlení povely DAKL_ZAP nebo TSFO_POPLACH nebude podsvícení tlačítek aktivní, i když samotné osvětlení bude svítit. 4) Ovládání hlídacího osvětlení: Hlídací osvětlení je ovládáno soumrakovým čidlem (astronomickými hodinami). Hlídací osvětlení lze v režimu MÍSTNĚ zapnout a vypnout, ale v případě stavu NOC nelze hlídací osvětlení z tlačítek vypnout. 5) Ovládání osvětlení příjezdové komunikace od vjezdové brány k centrál. domku UDS 4

5 - tlačítkem od vjezdové brány - Z/V_Kom.1_příjezd - tlačítkem z panelu za dveřmi UDS Z/V Kom.1 - tlačítkem u UDS Z/V Kom1_odjezd Pokud je zapnutá příjezdová komunikace 1 z tlačítek Z/V_Kom.1_příjezd nebo Z/V Kom1_odjezd, tak při příchodu povelu MBR_REZIM se příjezdová komunikace 1 vypne. Při obsluze z tlačítek Z/V Kom1_příjezd a Z/V Kom1_odjezd bude příjezdová komunikace 1 ovládaná nezávisle na stavu přepínače DÁLKOVĚ - MÍSTNĚ. V režimu MÍSTNĚ lze ovládat komunikaci 1 standardně tlačítkem Z/V Kom1 v UDS. 5
