1 Získávání taxačních dat v porostech Vyšší odborná škola lesnická a Střední lesnická škola Bedřicha Schwarzenberga Využití digitální průměrky Digitech professional a laserových výškoměrů pro určení zásoby v porostech.

2 Průměrka Digitech Professional. V současnosti zřejmě nejprodávanější průměrka. Terénní datový terminál s širokou možností připojení různých periférií. Přes IR nebo BT zařízení lze bezdrátově načítat nejen výšky z výškoměrů, ale i GPS souřadnice, odesílat data do dalších přístrojů nebo vytisknout výsledky na tiskárně. Skládací stupnice a odnímatelný počítač umožňuje snadné přenášení a skladování. Samozřejmostí je vodotěsnost, podsvícený displej a dlouhá výdrž interních baterií. Uživatelé v ČR: např. Lesy ČR, ÚHÚL, Foresta SG,

3 Při výuce s odborníky jsme získali dostatečné teoretické znalosti a použití přístrojů jsme si i vyzkoušeli.

4 Digitální výškoměry Pro měření výšek jsme převážně používali výškoměr VERTEX LASER od firmy Haglof.

5 Měření výškoměrem Vertex- laser

6 Výpočet zásob Rozdíly mezi daty z tradičního (analogového) průměrkování a moderního (elektronického) Primárně digitální forma dat data obvykle pořizuje pracovník splňující vyšší kvalifikační předpoklady (odborně vzdělaný lesník) má možnost ovlivňovat kvalitu zajistit korektní data Vyšší odbornosti lesníka lze využít i pro posouzení kvalitativních parametrů jednotlivých stromů. současné vyznačování selektivních těžeb nebo probírek třídění dat pro účely modelové sortimentace Těmito informacemi disponuje okamžitě po dokončení, resp. už v průběhu vlastního měření Měření se provádí na zkusných plochách a přepočet výsledků na celkovou plochu porostní skupiny, hmotnatost apod.

7 Schéma programu používaného LČR pro výpočet svěrkování naplno. Stojící dříví Zkusné plochy Naplno Souřadnice A/N GPS Číslo plochy, Strom číslo Dřevina Smrk Tloušťka 449 mm Kvalita Výška 25.4 m Poloměr, velikost D1 450 mm Strom číslo Dřevina Dub Tloušťka 449 mm Kvalita Výška 25.4 m D2 448 mm D1 450 mm D2 448 mm

8 Využití programu LCR - TAX Program vznikl pro potřeby provozního nasazení průměrek Digitech Professional v rámci státního podniku LČR a ve spolupráci s jeho specialisty. Slouží k měřením stojících stromů Důrazně reflektuje potřebu jednotné a efektivní metodiky sběru i požadovanou strukturu pořizovaných dat. Klade důraz na kontrolu korektnosti těchto dat už při jejich pořizování v lesním porostu. Do datového souboru jsou v průběhu měření ukládány tyto proměnné: Označení měřené plochy (JPRL a těžební prvek) Ke každému souboru se už při jeho vytváření vkládá identifikace měřené plochy, která se automaticky stává jménem tohoto souboru. Další identifikační údaje (číslo průměrky a datum měření) se přenášejí se souborem v jeho záhlaví při exportu, na displeji se nezobrazují Data: Dřevina (výběr ze zkratek kompletního číselníku LČR) povinně Výčetní tloušťka (d 1.3 ) v cm povinně Kvalitativní třída (výběr z evidenčních položek LČR) volitelně Výška (v m) změřená a přiřazená k příslušné tloušťce. (povinně pro vybrané vzorníky)

9 Program LCR- TAX Vzorníky jsou součástí každého datového souboru Program z nich počítá tzv. vyrovnané výšky. K tomuto vyrovnání používá logaritmické funkce v obecném tvaru: (H (d 1.3 )=a+b*ln(d 1.3 )). Porostní zásobu počítá program jako součet objemů jednotlivých stromů. Objem je počítán ze skutečných tlouštěk a k nim příslušejících vyrovnaných výšek. Počet vzorníků se odvozuje od celkového počtu všech změřených kmenů dané dřeviny a je zapracován do kontrolního algoritmu programu formou informace o počtu výšek změřených a počtu výšek (minimálně) požadovaných.

10 Měření výšek Program umožňuje zobrazení změřených výšek pro každou dřevinu formou jednoduchého bodového diagramu. Měřič tak může efektivně posoudit, zda je třeba soubor doplnit o další vzorníky v tloušťkách, kde je zastoupení vzorníků nedostatečné. Graf souvisí i s posuzováním počtu, struktury a rozptylu změřených výšek. Pro lepší přehled o změřených výškách slouží tři vertikální linie. Krajní přímky vymezují rozsah změřených tlouštěk v souboru (minimální a maximální změřená D). Linie mezi nimi označuje tloušťku středního kmene (D g ). Kolem vypočteného středního kmene leží největší počet kmenů, a proto by v jeho okolí mělo být i nejvíce změřených výšek.

11 Výstupy programu Výsledek: Program vypočte z dat zahrnutých do souboru celkové a střední hodnoty pro jednotlivé dřeviny i celý porost. Pracuje na základě interních kalkulací se všemi tloušťkami a výškami, které má k dispozici jako vzorníky. Výsledky se zobrazují v přehledné tabulce podle jednotlivých dřevin a i za celý porost. PR.HM průměrná hmotnatost m 3 (v kůře a bez kůry) ZAS zásoba v m 3 POČET počet kmenů Dg střední tloušťka (vypočtená z kruhové základny) Hg výška příslušející střednímu kmeni (Dg) G celková výčetní kruhová základna PŘENOS - EXPORT DAT Export dat do PC se provádí prostřednictvím kabelu a USB adaptéru, případně bezdrátově (BT). Exportovaný soubor v xml formátu lze zobrazit v běžných prohlížečích, formát.csv umožňuje data zobrazit i editovat v prostředí programu MS EXCEL. Exportovat lze kompletní data (každý záznam - kmen tvoří jeden řádek) nebo vypočtené výsledky. V takovém případě odpovídá exportovaný soubor výsledkům, které jsou zobrazeny na displeji průměrky jako VÝSLEDKY.

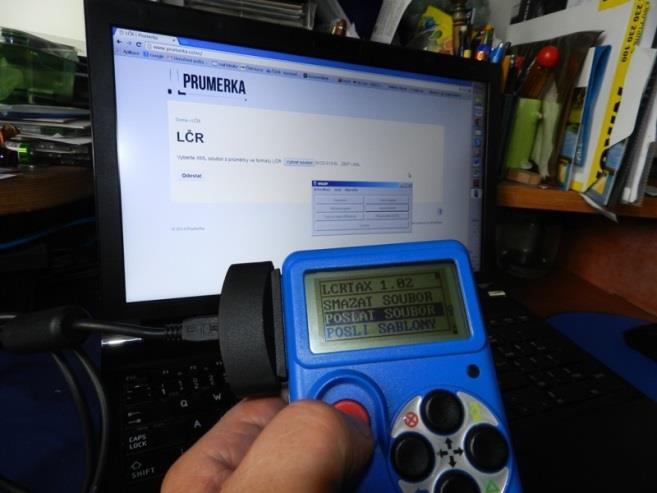

12 Možnosti okamžitého výpočtu exportovaná data se pošlou na server. ten vrátí vypočtená data ve formátu HTML

13 Měření v porostech při workshopu

14 Měření výšek pro výškový graf

15 Vlastní využití měření Měření můžeme vyuřít při vlastním prodeji dřeva, nebo pro hospodářském plánování.

16 Co nám projekt dal - nové zkušenosti i praktické dovednosti - zlepšil naše možnosti v dalším studiu - zvýšil naši využitelnost v zaměstnání
