808padVW01. Profesionální multimediální systém pro automobily

Transkript

1 808padVW01 Profesionální multimediální systém pro automobily Uživatelská příručka Před prvním použitím si přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby 1

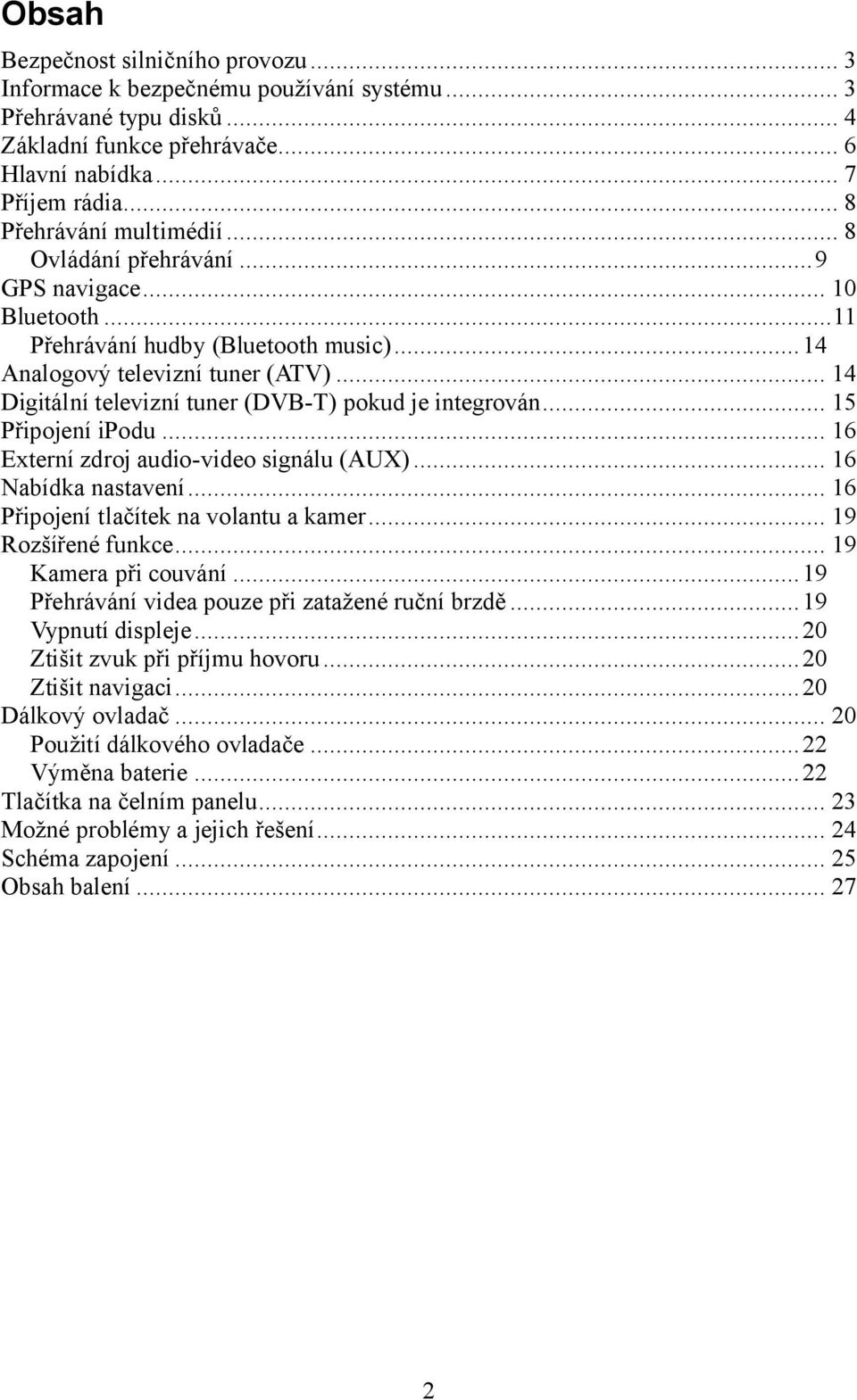

2 Obsah Bezpečnost silničního provozu... 3 Informace k bezpečnému používání systému... 3 Přehrávané typu disků... 4 Základní funkce přehrávače... 6 Hlavní nabídka... 7 Příjem rádia... 8 Přehrávání multimédií... 8 Ovládání přehrávání...9 GPS navigace Bluetooth...11 Přehrávání hudby (Bluetooth music) Analogový televizní tuner (ATV) Digitální televizní tuner (DVB-T) pokud je integrován Připojení ipodu Externí zdroj audio-video signálu (AUX) Nabídka nastavení Připojení tlačítek na volantu a kamer Rozšířené funkce Kamera při couvání Přehrávání videa pouze při zatažené ruční brzdě Vypnutí displeje Ztišit zvuk při příjmu hovoru Ztišit navigaci Dálkový ovladač Použití dálkového ovladače Výměna baterie Tlačítka na čelním panelu Možné problémy a jejich řešení Schéma zapojení Obsah balení

3 Bezpečnost silničního provozu 1. V některých zemích je zakázáno sledovat video (pohyblivý obraz) během řízení vozidla. Z důvodu bezpečnosti dopravního provozu se vždy plně soustřeďte na řízení vozidla, nesledujte video ani neprovádějte nastavení přehrávače. 2. Připojená kamera při couvání usnadňuje řízení vozidla. Řidič je však stále plně odpovědný za bezpečné řízení vozidla. Výrobce nenese jakoukoli odpovědnost za možné škody vzniklé při používání tohoto výrobku. Informace k bezpečnému používání systému Při používání multimediálního systému dbejte níže uvedených instrukcí: 1. Dbejte, aby systém a jeho součásti nebyly vystaveny působení vody nebo nadměrné vlhkosti. 2. Dbejte, aby přehrávač a jeho součásti nebyly vystaveny působení přímého zdroje tepla, přímého slunce apod. 3. Během jízdy udržujte hlasitost přehrávání na takové úrovni, abyste se mohli plně věnovat řízení a aby byly slyšet varovné zvuky z okolí, například houkání sirény. 4. Systém nerozebírejte ani se jej nepokoušejte sami opravit. Vždy kontaktujte autorizovaný servis. 5. Úpravy systému bez předchozího písemného svolení výrobce jsou zakázány. Úpravou systému dochází ke ztrátě nároku na záruku. 6. Čištění provádějte pouze jemným hadříkem, nepoužívejte čistící prostředky ani rozpouštědla. 7. Vkládejte pouze čisté disky, případně disk před vložením do přehrávače očistěte suchým jemným hadříkem. 8. LCD displej je křehký, dbejte, aby nedošlo k jeho poškození nebo poškrábání. Výrobek přestavuje laserové zařízení třídy I. Z důvodu neustálého zlepšování výrobku si výrobce vyhrazuje právo na změnu funkcí nebo vzhledu výrobku bez předchozího upozornění. 3

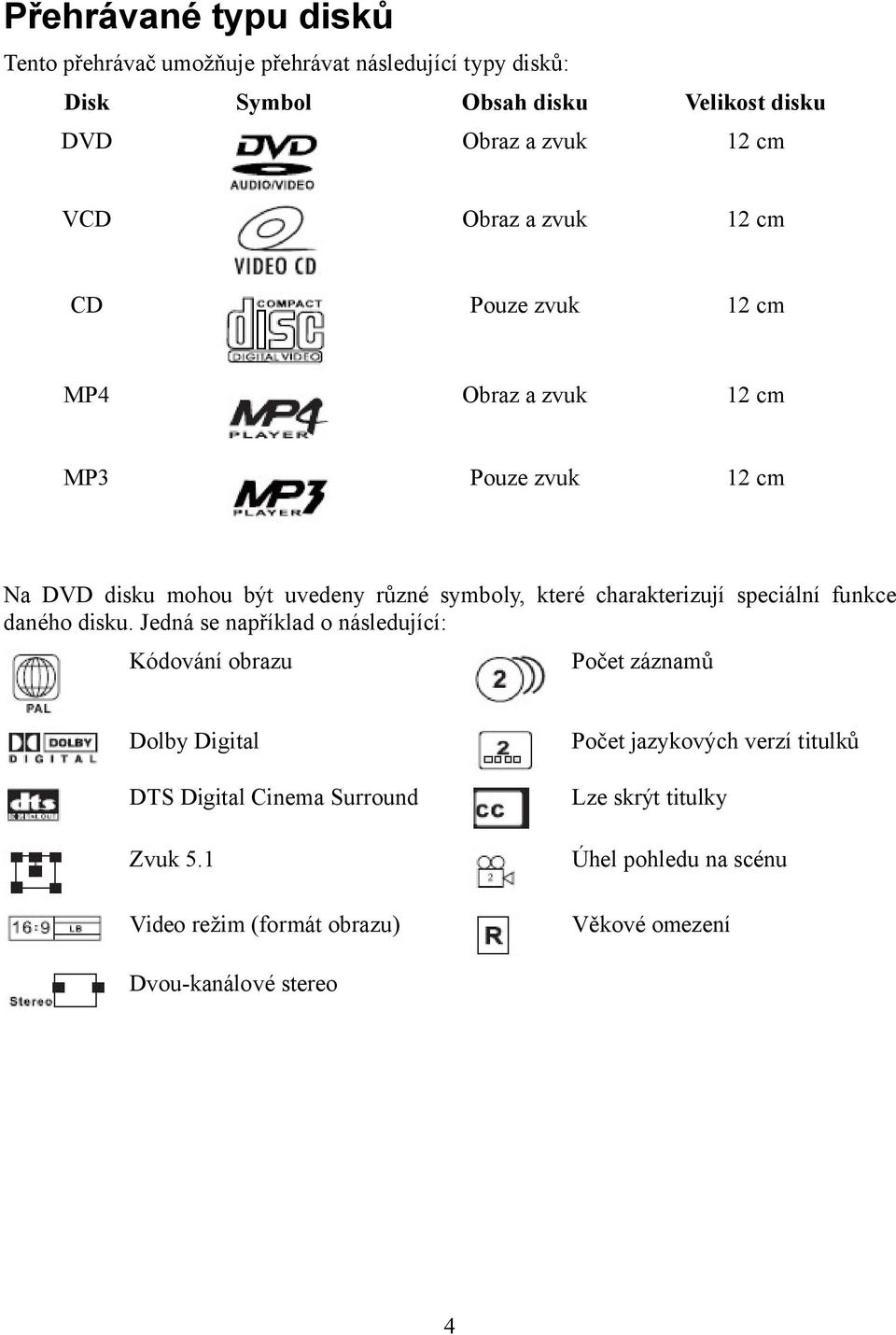

4 Přehrávané typu disků Tento přehrávač umožňuje přehrávat následující typy disků: Disk Symbol Obsah disku Velikost disku DVD Obraz a zvuk 12 cm VCD Obraz a zvuk 12 cm CD Pouze zvuk 12 cm MP4 Obraz a zvuk 12 cm MP3 Pouze zvuk 12 cm Na DVD disku mohou být uvedeny různé symboly, které charakterizují speciální funkce daného disku. Jedná se například o následující: Kódování obrazu Počet záznamů Dolby Digital Počet jazykových verzí titulků DTS Digital Cinema Surround Lze skrýt titulky Zvuk 5.1 Úhel pohledu na scénu Video režim (formát obrazu) Věkové omezení Dvou-kanálové stereo 4

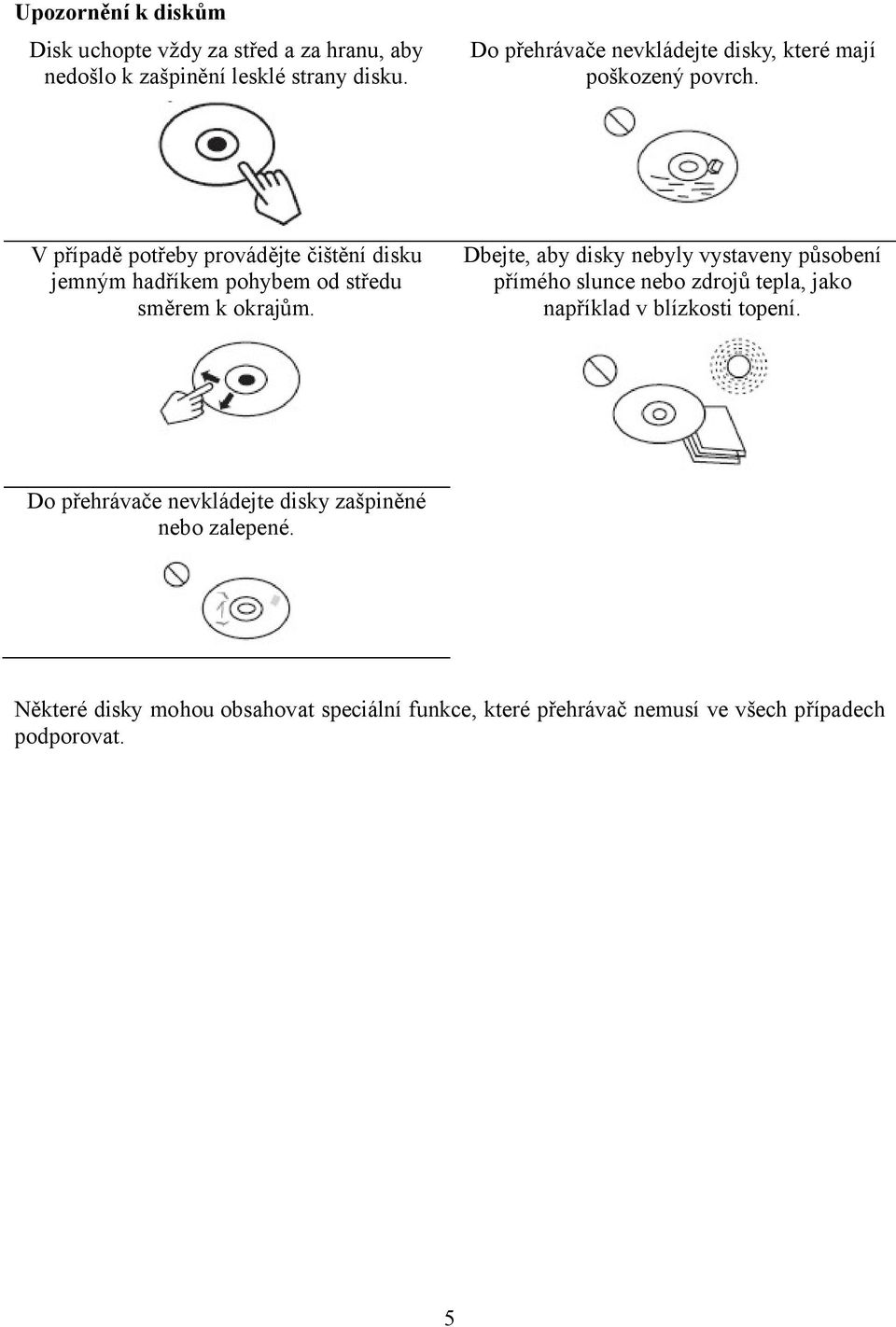

5 Upozornění k diskům Disk uchopte vždy za střed a za hranu, aby nedošlo k zašpinění lesklé strany disku. Do přehrávače nevkládejte disky, které mají poškozený povrch. V případě potřeby provádějte čištění disku jemným hadříkem pohybem od středu směrem k okrajům. Dbejte, aby disky nebyly vystaveny působení přímého slunce nebo zdrojů tepla, jako například v blízkosti topení. Do přehrávače nevkládejte disky zašpiněné nebo zalepené. Některé disky mohou obsahovat speciální funkce, které přehrávač nemusí ve všech případech podporovat. 5

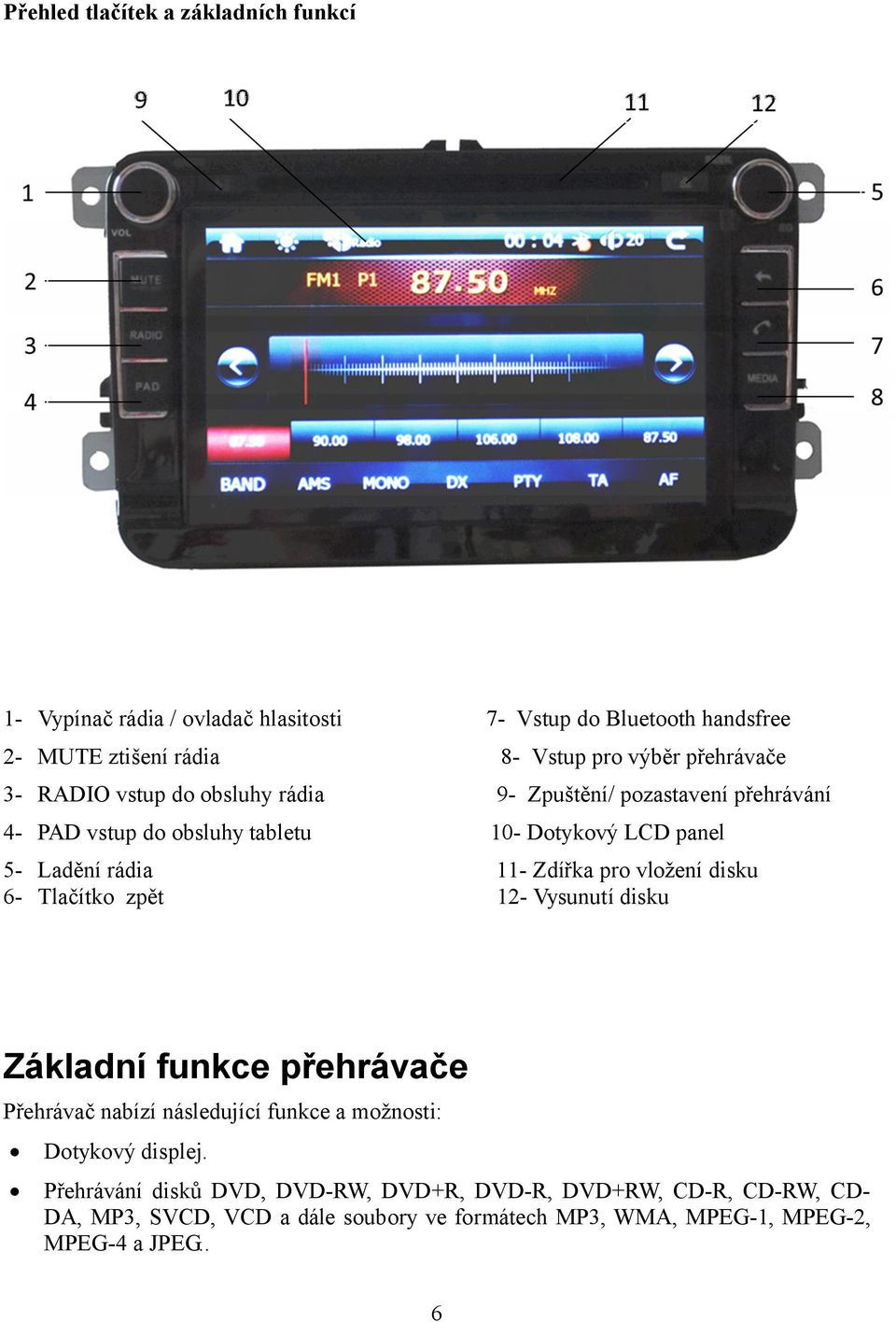

6 Přehled tlačítek a základních funkcí 1- Vypínač rádia / ovladač hlasitosti 7- Vstup do Bluetooth handsfree 2- MUTE ztišení rádia 8- Vstup pro výběr přehrávače 3- RADIO vstup do obsluhy rádia 9- Zpuštění/ pozastavení přehrávání 4- PAD vstup do obsluhy tabletu 10- Dotykový LCD panel 5- Ladění rádia 6- Tlačítko zpět 11- Zdířka pro vložení disku 12- Vysunutí disku Základní funkce přehrávače Přehrávač nabízí následující funkce a možnosti: Dotykový displej. Přehrávání disků DVD, DVD-RW, DVD+R, DVD-R, DVD+RW, CD-R, CD-RW, CDDA, MP3, SVCD, VCD a dále soubory ve formátech MP3, WMA, MPEG-1, MPEG-2, MPEG-4 a JPEG.. 6

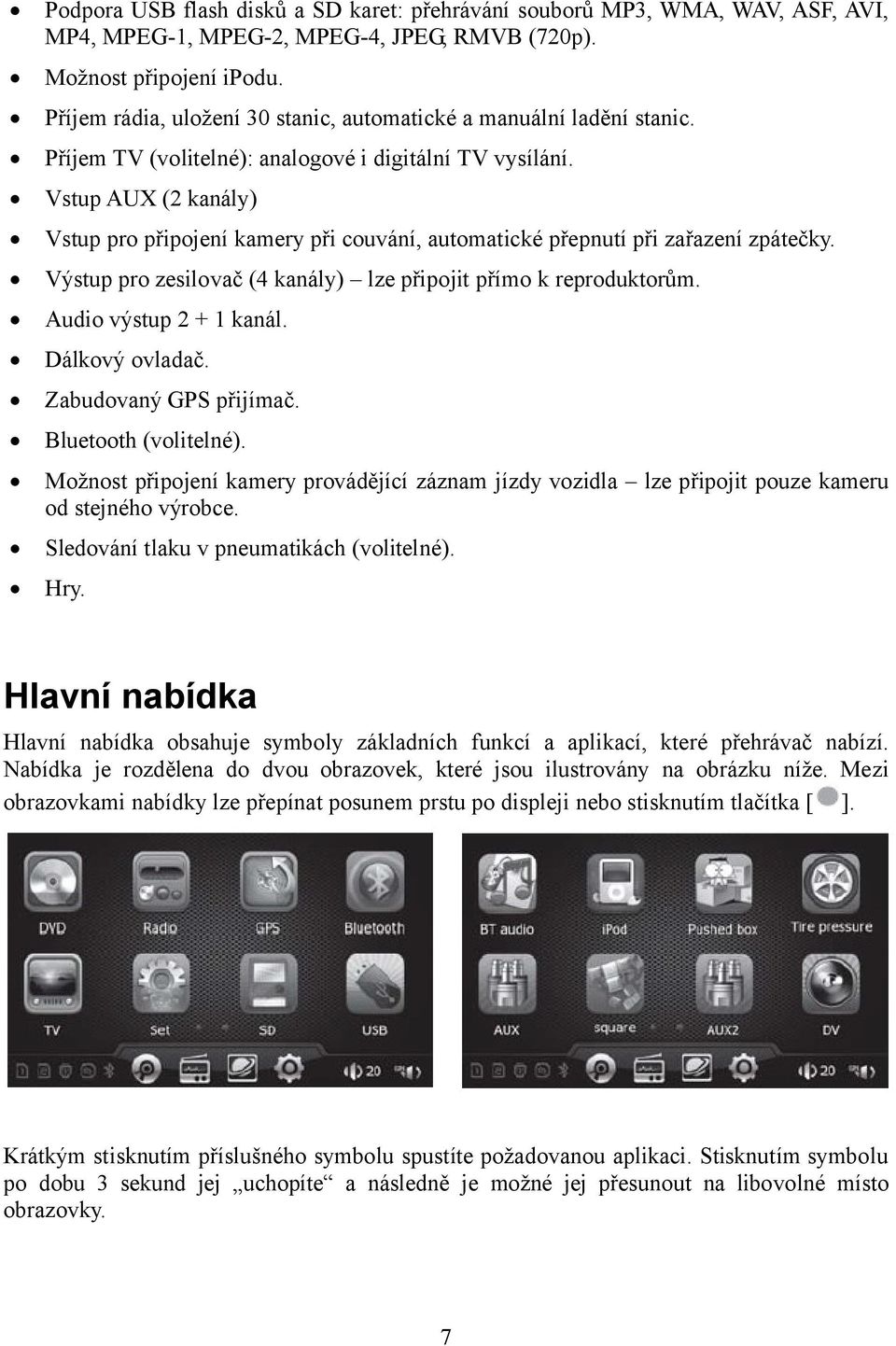

7 Podpora USB flash disků a SD karet: přehrávání souborů MP3, WMA, WAV, ASF, AVI, MP4, MPEG-1, MPEG-2, MPEG-4, JPEG, RMVB (720p). Možnost připojení ipodu. Příjem rádia, uložení 30 stanic, automatické a manuální ladění stanic. Příjem TV (volitelné): analogové i digitální TV vysílání. Vstup AUX (2 kanály) Vstup pro připojení kamery při couvání, automatické přepnutí při zařazení zpátečky. Výstup pro zesilovač (4 kanály) lze připojit přímo k reproduktorům. Audio výstup kanál. Dálkový ovladač. Zabudovaný GPS přijímač. Bluetooth (volitelné). Možnost připojení kamery provádějící záznam jízdy vozidla lze připojit pouze kameru od stejného výrobce. Sledování tlaku v pneumatikách (volitelné). Hry. Hlavní nabídka Hlavní nabídka obsahuje symboly základních funkcí a aplikací, které přehrávač nabízí. Nabídka je rozdělena do dvou obrazovek, které jsou ilustrovány na obrázku níže. Mezi obrazovkami nabídky lze přepínat posunem prstu po displeji nebo stisknutím tlačítka [ ]. Krátkým stisknutím příslušného symbolu spustíte požadovanou aplikaci. Stisknutím symbolu po dobu 3 sekund jej uchopíte a následně je možné jej přesunout na libovolné místo obrazovky. 7

8 Příjem rádia Přehrávač nabízí funkci příjmu rádia v pásmech AM i FM. Základní funkce jsou následující: 1.,9. (<) / (>) Krátkým stisknutím provádíte jemné ladění frekvence. Dlouhým stisknutím zahájíte automatické ladění stanice s nejbližší nižší resp. vyšší frekvencí. 2. BAND Přepínání frekvenčních pásem FM1 / FM2 / FM3 / AM1 / AM2 3. AMS Automatické vyhledání a uložení stanic s nejsilnějším signálem 4. MONO Příjem v režimu MONO nebo STEREO 5. DX/LOC Příjem všech stanic (DX), nebo pouze lokálních (LOC) 6. PTY Výběr typu vysílání: funkce záleží na dostupnosti systému RDS 7. TA Příjem dopravního zpravodajství v rámci systému RDS 8. AF Vyhledávání alternativních frekvencí v rámci systému RDS 10. Seznam uložených stanic: krátkým stisknutím zvolíte požadovanou stanici 11. Posunem zobrazeného frekvenčního posuvníku volíte požadovanou stanici Přehrávání multimédií Základní funkce Přehrávač umožňuje přehrávat následující disky a typy souborů: DVD, VCD, SVCD, CD, MP3, WMA, MP4, AVI, RMVB (720p). Přehrávání z USB disků a SD karet. 8

9 Zobrazení fotografií ve formátech JPEG a BMP. Upozornění k přehrávání a diskům Do přehrávače vkládejte pouze standardní typy disků. Disky musí být čisté a bez poškození. Po přiložení disku ke zdířce (slotu) bude disk automaticky zasunut do přehrávače. Během přehrávání se lze vrátit do hlavní nabídky stisknutím tlačítka. Přehrávání z USB disku nebo SD karty Přehrávání z připojeného USB disku nebo SD karty zahájíte stisknutím tlačítka USB resp. SD v hlavní nabídce, případně opětovným stisknutím tlačítka SRC na dálkovém ovladači. Během přehrávání Během přehrávání zmizí po jisté době nečinnosti horní a spodní panel nástrojů a přehrávání tedy bude probíhat v režimu zobrazení na celou obrazovku. Ovládání přehrávání 1. ( ) STOP Pozastavit nebo zcela ukončit přehrávání 2. ( ) Zahájit resp. pozastavit přehrávání 3. ( ) Rychlé přetáčení vzad 4. ( ) Rychlé přetáčení vpřed 5. ( ) Posun na předchozí skladbu 6. ( ) Posun na následující skladbu 9

10 Zobrazit hlavní nabídku 7. Režim opakování (daného záznamu, celého disku apod.) ( ) Následující nabídka funkcí a ovládacích prvků Přehrávání v náhodném pořadí (i) Zobrazit informace o přehrávání 12. (ABC) Výběr titulků (funkce záleží na vloženém disku) Nastavení jazykové verze (funkce záleží na vloženém disku) 13. Volba zvukového kanálu (funkce záleží na vloženém disku) (123) Volba čísla záznamy, skladby pod. Zobrazení kurzorových šipek pro posun přiblíženého obrazu ( ) Předchozí nabídka funkcí a ovládacích prvků GPS navigace Upozornění k bezpečnosti provozu Navigační systém poskytuje pouze podporu při jízdě, řidič je vždy plně odpovědný za bezpečné řízení vozidla a musí dbát aktuální dopravní situace. Po prvním spuštění navigace ponechte vozidlo déle na jednom místě, nejlépe s dobrým výhledem na oblohu. První zjištění polohy trvá přibližně 2 minuty. Z důvodu bezpečnosti silničního provozu proveďte nastavení navigace před jízdou a následně se plně soustřeďte na dopravní situaci. Síla navigačního signálu je významně snížena v tunelech a v budovách, mezi budovami, v lese apod. Navigační systém proto není schopen udat přesnou polohu. Signál z mobilních zařízení a bezdrátových sítí může rušit příjem navigačního signálu. Trasa nalezená navigačním systémem nemusí být vždy optimální a je vhodné ji zkontrolovat a případně upravit dle vlastních znalostí a zkušeností. Nalezená trasa dále nemůže zohlednit aktuální dopravní situaci, uzavírky apod. 10

11 Parametry navigačního systému Umístění navigačního programu: podsystém Android Navigační program Některé modely přehrávače mohou být vybaveny navigačním programem i mapovými podklady, detailní průjezdností měst apod. Navigační program nabízí hlasovou navigaci, možnost vyhledání optimální trasy dle různých parametrů atd. Bluetooth Bluetooth rozhraní umožňuje bezdrátový přenos zvuku mezi zařízeními, například mobilním telefonem a Bluetooth handsfree, které je zabudováno v tomto přehrávači. Bluetooth handsfree dále nabízí funkci synchronizace telefonního seznamu mobilního telefonu s pamětí přístroje (pokud tuto funkci nabízí mobilní telefon). Rozhraní Bluetooth je ilustrováno na následujícím obrázku: 11

12 Párování s Bluetooth zařízením (mobilním telefonem) Před prvním použitím nového Bluetooth zařízení (např. mobilního telefonu) je zapotřebí provést tzv. párování. V nabídce Bluetooth stiskněte tlačítko PAIR. Na mobilním telefonu spusťte funkci Bluetooth a zadejte vyhledání Bluetooth zařízení v okolí. V seznamu zvolte tento přehrávač a zvolte připojení. Pokud budete vyzváni k zadání hesla, uveďte Zadání telefonního čísla Zadání telefonního čísla lze provést několika způsoby: 1. Stisknutím tlačítka PHONE BOOK (1) zobrazíte telefonní seznam telefonu (pokud mobilní telefon nabízí funkci synchronizace). 2. Stisknutím tlačítka RECENT (2) zobrazíte poslední volané kontakty. 3. Stisknutím tlačítka DIALING (3) zobrazíte numerickou klávesnici k zadání telefonního čísla, jak je ilustrováno na obrázku výše. Vytáčení zahájíte stisknutím tlačítka se symbolem zvednutého sluchátka. Ovládání telefonního hovoru Tlačítka pro ovládání telefonního hovoru jsou znázorněna na následujícím obrázku: 1. Vymazat poslední zadanou číslici. 2. Přijmout hovor / vytočit zadané číslo 3. Opakované vytáčení posledního zadaného čísla 4. Ukončit hovor 5. Přepínání mezi přenosem zvuku do mobilního telefonu a do reproduktorů vozidla. 12

13 Nastavení funkce Bluetooth Nabídku nastavení funkce Bluetooth zobrazíte stisknutím tlačítka BT SET. Nabídka je ilustrována na následujícím obrázku: 1. Odpojit Bluetooth připojení 2. Připojit Bluetooth zařízení 3. Zahájit párování s Bluetooth zařízením (mobilním telefonem). Druhá část nabídky je zobrazena na následujícím obrázku: 1. Nastavení kódu pro provedení párování dle vašich požadavků 2. OK: Potvrzení zadaného kódu 3. Automatické přijetí hovoru. 13

14 Přehrávání hudby (Bluetooth music) Přehrávač dále nabízí možnost přenosu hudby prostřednictvím Bluetooth. Funkce je dostupná pouze v případě, kdy je připojeno Bluetooth zařízení podporující tuto službu. Nabídka je ilustrována na následujícím obrázku: Funkce tlačítek jsou následující: 1. ( ) STOP: Ukončit přehrávání 2. ( ): Předchozí skladba (záznam) 3. ( ): Zahájit resp. pozastavit přehrávání 4. ( ): Následující skladba (záznam). Analogový televizní tuner (ATV) Pokud je váš přehrávač vybaven analogovým televizním tunerem, lze spustit příjem vysílání tlačítkem ATV. Objeví se následující nabídka: 14

15 1. ( ): Předchozí stanice 2. ( ): Automatické ladění stanice s nižší frekvencí 3. ( ): Automatické ladění stanice s vyšší frekvencí 4. ( ): Následující stanice 5. Přepínání barev 6. Plně automatické vyhledání dostupných stanic 7. Seznam stanic apod. Digitální televizní tuner (DVB-T) Pokud je váš přehrávač vybaven digitálním televizním tunerem, lze spustit příjem vysílání tlačítkem DTV. Ujistěte se, že je v dané oblasti dostupné digitální televizní vysílání. Nabídku příjmu vysílání zobrazíte stisknutím tlačítka DTV v hlavní nabídce, nebo prostřednictvím tlačítka SRC na dálkovém ovladači. Objeví se následující nabídka: Přehrávání ztišíte stisknutím tlačítka, opětovným stisknutím obnovíte původní úroveň hlasitosti. Nastavení hlasitosti provedete tlačítky VOL- resp. VOL+. Tlačítkem lze nastavit různé režimy zvuku. Stisknutím tlačítka zvolíte tlačítky zobrazíte seznam naladěných televizních stanic. Požadovanou stanici nebo. Tlačítkem zahájíte vyhledávání dostupných stanic. Doba hledání se pohybuje mezi 30 sekundami a 3 minutami dle síly signálu. Tlačítkem zobrazíte televizní program - elektronický programový průvodce. Požadovanou stanici zvolíte zobrazenými tlačítky na dálkovém ovladači. 15 nebo, případně tlačítky ( ) a ( )

16 Připojení ipodu Přehrávač je vybaven konektorem pro přímé připojení ipodu. Konektor se nachází na zadní straně přehrávače. Přehrávač dále nabízí plné ovládání ipodu prostřednictvím dotykového displeje i případně tlačítek na volantu. Kliknutím na displej se zobrazí seznam skladeb. Externí zdroj audio-video signálu (AUX) K přehrávači lze připojit externí zdroj audio-video signálu. Výstupy tohoto zdroje připojte k příslušným vstupům přehrávače. Volbu tohoto zdroje provedete prostřednictvím tlačítka AUX. Nabídka nastavení Stisknutím tlačítka zobrazíte nabídku nastavení celého systému včetně navigace. Nabídka se skládá ze třech stránek, mezi nimiž lze přepínat tlačítkem (>>). Stránka NAVISET Před zahájením využívání navigace je zapotřebí vložit SD kartu s příslušnými mapovými podklady. V nabídce NAVISET následně vyberte EXE soubor s těmito podklady resp. navigačním programem, jak je ilustrováno na následujícím obrázku: Stránka FM-AREA Na stránce FM-AREA zvolíte kontinent nebo zemi, ve které se nacházíte. Toto nastavení udává rozsah laděných frekvencí při příjmu FM a AM rádia. Stránka BACKLIGHT Na stránce BACKLIGHT lze nastavit úroveň podsvícení displeje tak, aby například v noci nerušil soustředění na dopravní situaci. Stránka BACKGROUND Na stránce BACKGROUND nastavíte požadované pozadí (tapetu) nabídek. 16

17 Stránka SOUND Stránka SOUND je ilustrována na následujícím obrázku: Zobrazené ovládací prvky umožňují následující nastavení zvuku: TREBLE: zvýraznění vysokých tónů MIDDLE: zvýraznění středních tónů BASS: zvýraznění hlubokých tónů. Dále lze zvolit jeden z přednastavených režimů ekvalizéru (POP, ROCK apod.) Stránka LANGUAGE Nastavení preferovaného jazyka nabídek. Stránka TIME SETTING Nastavení aktuálního data, času a formátu zobrazení (12 / 24 h). Stránka BOOT ICON Nastavení loga výrobce automobilu, které bude zobrazeno při spuštění přehrávače. Můžete také nastavit logo vlastní obrázek ve formátu BMP o rozlišení 800 x 480 nahrajte na paměťovou SD kartu, kterou následně vložte do zdířky pro kartu s GPS navigací. V zobrazené 17

18 nabídce stiskněte tlačítko, zvolte požadovaný obrázek a svou volbu potvrďte tlačítkem OK. Pokud budete vyzváni k zadání hesla, uveďte Stránka SYSTEM INFORMATION Stránka SYSTEM INFORMATION nabízí následující nastavení: 1. BEEP: Akustický signál při stisknutí tlačítka 2. LED1 / LED2: Volba barvy LED diody 3. BREAK DETECT: Možnost přehrávání videa pouze při zatažené ruční brzdě. Stránka STEERING WHEEL SETIING Nastavení ovládání přehrávače prostřednictvím tlačítek na volantu. Proces nastavení probíhá následujícím způsobem: Stiskněte tlačítko na volantu, které je uvedeno v dialogovém okně Pls press the key-press. Následně dle dialogového okna Please select key-press zvolte na displeji funkční tlačítko, které bylo stisknuto, tedy, které si přejete přiřadit ke zvolenému tlačítku na volantu. Dále je zapotřebí správně nastavit impedanční přizpůsobení, zda se jedná o velký odpor high impedance, nebo malý odpor low impedance. Výchozí nastavení je high impedance. Stránka BLACK SCREEN SETTING Nastavení doby nečinnosti, po jejímž uplynutí bude ztlumen jas displeje. 18

19 Připojení tlačítek na volantu a kamer Konektor s příslušnými vodiči je ilustrován na následujícím obrázku: 1. Zem 2.,3. Připojení tlačítek na volantu: Dle typu vozidla je zapotřebí připojit jeden nebo dva vodiče označené AD. Dále je zapotřebí správně nastavit impedanční přizpůsobení. 4. Kamera záznamu jízdy vozidla DVR. 5. Kamera při couvání VIDEO IN2. Rozšířené funkce Kamera při couvání Přehrávač nabízí funkci zobrazení signálu z kamery při couvání včetně automatického přepnutí na tuto kameru po zařazení zpátečky. K tomu je zapotřebí připojit zelený vodič ke světlům při couvání, jak je popsáno ve schématu zapojení. Kamera při couvání poskytuje pouze pomoc při řízení, řidič je stále plně odpovědný za bezpečné řízení vozidla. Přehrávání videa pouze při zatažené ruční brzdě Z důvodu bezpečnosti silničního provozu je zakázáno sledovat video (pohyblivý obraz) během jízdy. Video lze spustit pouze v případě, kdy je zatažena ruční brzda, ke které je připojen růžový vodič, jak je popsáno ve schématu zapojení. Pokud video za jízdy sledují například spolucestující, lze tuto funkci vypnout v nabídce 19

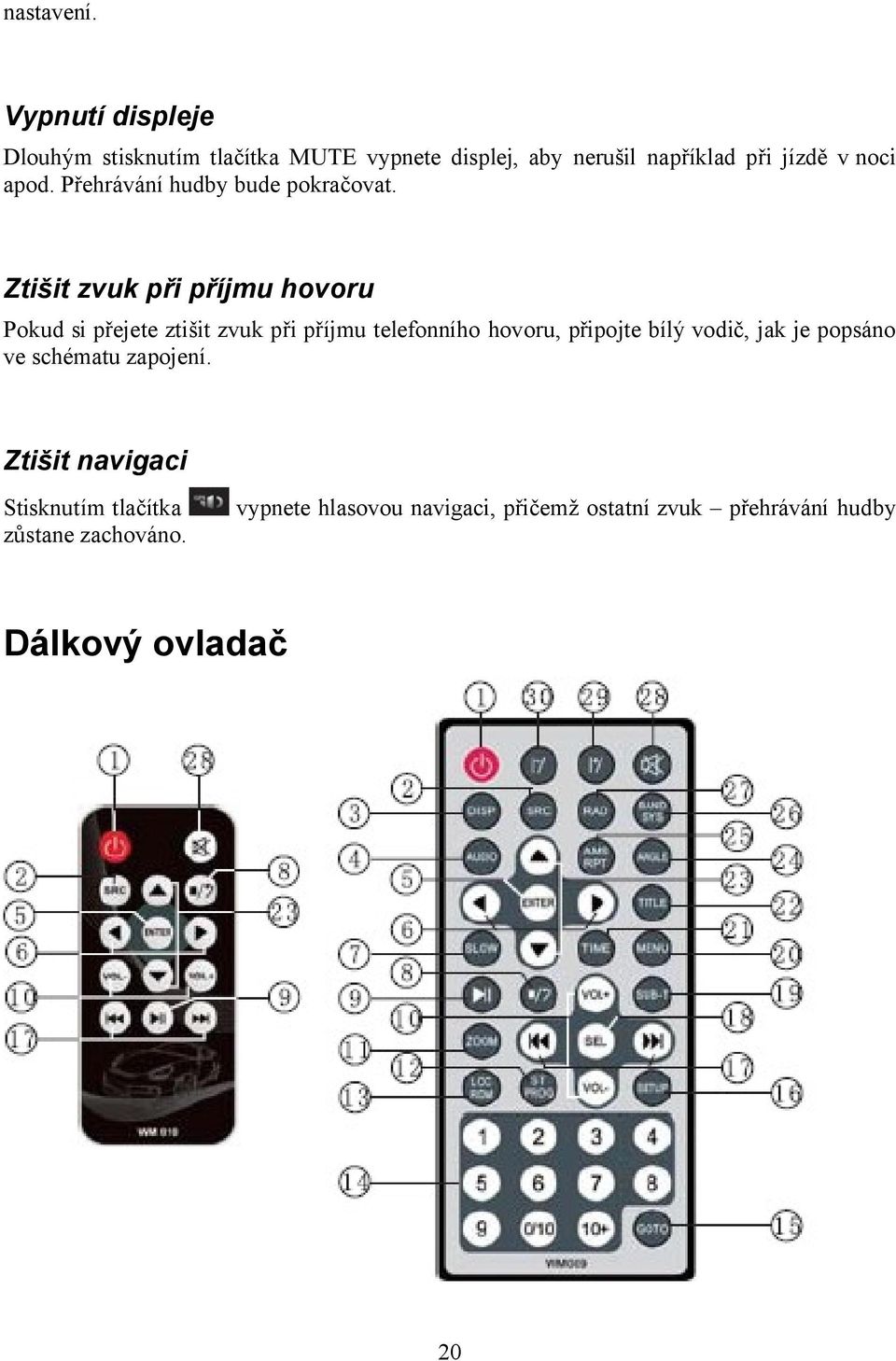

20 nastavení. Vypnutí displeje Dlouhým stisknutím tlačítka MUTE vypnete displej, aby nerušil například při jízdě v noci apod. Přehrávání hudby bude pokračovat. Ztišit zvuk při příjmu hovoru Pokud si přejete ztišit zvuk při příjmu telefonního hovoru, připojte bílý vodič, jak je popsáno ve schématu zapojení. Ztišit navigaci Stisknutím tlačítka zůstane zachováno. vypnete hlasovou navigaci, přičemž ostatní zvuk přehrávání hudby Dálkový ovladač 20

21 1. POWER: Hlavní vypínač 2. SRC: Výběr zdroje přehrávání 3. DISP: Zobrazení údajů o přehrávaném disku, skladbě apod. 4. AUDIO: Volba jazykové verze u DVD disků 5. ENTER: Potvrdit provedené nastavení 6. ( ), ( ), ( ), ( ): Kurzorové šipky pro posun kurzoru v nabídkách apod. 7. SLOW: Zpomalené přehrávání 8. ( ): Jedním stisknutím pozastavíte přehrávání, dvěma stisknutími přehrávání ukončíte 9. ( ): Zahájit resp. pozastavit přehrávání 10. VOL- / VOL+: Nastavení hlasitosti 11. ZOOM: Přiblížit obraz při přehrávání DVD 12. ST: Přepínání mezi režimem MONO a STEREO 13. LOC: V režimu příjmu rádia přepínání mezi příjmem lokálních stanic (LOC), nebo všech stanic (DX) 14. Numerická klávesnice 1 až GOTO: Zadání času zahájení přehrávání (u DVD disků) 16. SETUP: Zobrazit nabídku nastavení 17. ( ), ( ): Přehrávání záznamů: výběr předchozího resp. následujícího záznamu. Příjem rádia: vyhledání stanice s nižší resp. vyšší frekvencí 18. SEL: Nastavení zvukového výstupu 19. SUB-T: Výběr jazyka titulků (u DVD disků) 20. MENU: Nabídka DVD disku apod. 21. TIME: Zobrazení času přehrávání 22. PBC/TITLE: Přehrávání DVD disku: zobrazit seznam titulů. Přehrávání VCD disku: spustit resp. vypnout funkci PBC 23. ( ), ( ): Volba skladby při přehrávání z USB disku nebo SD karty 24. ANGLE: Výběr úhlu pohledu na scénu (u DVD disků, funkce záleží na vloženém disku) 25. RPT: Přehrávání záznamů: režim opakování (režim opakování nelze spustit při přehrávání MP4 a AVI). Příjem rádia: krátkým stisknutím zahájíte přehrávání ukázek ze stanic v paměti, dlouhým stisknutím zahájíte automatické vyhledání a uložení stanic s nejsilnějším signálem. 26. BAND: Příjem rádia: přepínání mezi frekvenčními pásmy FM1, FM2, FM3, AM1, AM2 27. RADIO: Zahájit příjem rádia 28. MUTE: Ztišit zvuk 29., 30. Naklopení displeje nahoru resp. dolů (pouze u modelů s výklopným displejem). 21

22 Použití dálkového ovladače Dálkový ovladač je napájen lithiovými bateriemi typu CR2025. Pokud dálkový ovladač přestává fungovat (zkracuje se operační vzdálenost), je zapotřebí vyměnit baterii za novou. Dbejte, aby dálkový ovladač nebyl vystaven působení nadměrného tepla nebo přímého slunečního světla. Baterii neuchopte kovovým nástrojem, aby nedošlo k elektrickému zkratu. Výměna baterie Z výroby je baterie izolována fólií, která zabraňuje vybití baterie. Před prvním použitím ovladače je zapotřebí tuto fólii sejmout. Při výměně baterie je zapotřebí nejprve vysunout držák baterie, jak je ilustrováno na následujícím obrázku: Následně vložte baterii kladným pólem (+) směřujícím nahoru a držák i s baterií vložte zpět do ovladače. 22

23 Tlačítka na čelním panelu 1. ( ): Vysunout disk 2. Levý otočný volič: Otáčením nastavíte hlasitost na požadovanou úroveň. Pokud je přehrávač zapnutý, krátkým stisknutím vypnete nebo opět spustíte displej. Dlouhým stisknutím přehrávač vypnete. Pokud je přehrávač vypnutý, stisknutím nebo otočením voliče jej spustíte (záleží na aktuálním modelu přehrávače). 3. ( ), ( ): Přehrávání záznamů (DVD, USB): výběr předchozího resp. následujícího záznamu. Příjem TV: volba předchozí resp. následující stanice. Příjem rádia: krátkým stisknutím přepínáte mezi stanicemi v paměti; dlouhým stisknutím zahájíte vyhledání stanice s nižší resp. vyšší frekvencí. 4. SRC: Návrat do předchozí nabídky nebo výběr zdroje přehrávání. Dlouhým stisknutím lze také přehrávač spustit nebo vypnout. 5. BAND: Příjem rádia: přepínání mezi příjmem vysílání na FM nebo na AM Přehrávání DVD: změna DVD formátu Příjem TV: změna formátu TV vysílání. 6. RESET: Obnovit tovární nastavení všechna provedená nastavení budou vymazána. 7. GPS: Spustit GPS navigaci. 8. VOL-: Ztišit zvuk 9. VOL+: Zvýšit hlasitost zvuku 10. MUTE: Ztišit zvuk 11. ( ): Naklopení displeje (pouze u modelů s výklopným displejem). 12. ( ): Ukončit / odmítnout hovor. 13. ( ): Přijmout hovor. 23

24 Možné problémy a jejich řešení Přehrávač nelze spustit 1. Zkontrolujte připojení napájení. 2. Zkontrolujte, zda není spálena pojistka. 3. Mohlo dojít k chybě v mikroprocesoru: proveďte reset jednotky. Po vypnutí přehrávače i zapalování dojde ke ztrátě uložených stanic 1. Zkontrolujte zapojení červeného a žlutého vodiče. Dálkový ovladač nefunguje 1. Baterie je vybita vyměňte baterii za novou. 2. Dálkový ovladač lze využívat na vzdálenost několika metrů, přičemž mezi ním a přehrávačem nesmí být žádná překážka. Nelze vložit disk 1. V přehrávači je již vložen jiný disk. Disk nelze přehrát 1. Disk je poškrábán nebo jinak poškozen. 2. Disk je vložen opačně vyjměte disk a vložte jej správně. 3. Laserová a čtecí hlavice přehrávače je zašpiněna použijte speciální čistící disk. Při přehrávání disku nelze změnit jazykovou verzi 1. Disk pravděpodobně nabízí jen jednu jazykovou verzi. Není vidět obraz 1. Zdroj video signálu není správně připojen. Dotykový displej nefunguje správně 1. Proveďte kalibraci dotykového displeje. Přehrávač funguje špatně 1. Mohlo dojít k chybě v mikroprocesoru: proveďte reset jednotky. 24

25 Schéma zapojení Upozornění k montáži 1. Přehrávač je určen k montáži do vozidel s palubním napětím 12 V a zápornou zemí. Přehrávač nelze využít v autobusech a nákladních vozech, které využívají napětí 24 V. 2. Před zahájením montáže odpojte zápornou svorku baterie, aby nemohlo dojít ke vzniku elektrického zkratu. 3. Vodiče k přehrávači veďte tak, aby nebránily bezpečnému ovládání vozidla. Dále dbejte, aby vodiče nemohly být poškozeny pohyblivými částmi, ostrými hranami, zdroji tepla apod. 4. Systém je chráněn pojistkou 15 A. V případě poškození pojistky ji vyměňte za novou se stejnými parametry. 5. Žlutý vodič přiveďte k baterii až po montáži baterie. Dbejte, aby nemohlo dojít k elektrickému zkratu při připojování a vedení vodičů. 6. Napájecí vodiče k přehrávači nevyužívejte k napájení dalších zařízení, protože by mohlo dojít k přetížení těchto vodičů. 7. Volné vodiče příslušným způsobem izolujte a smotejte. Volné konce vodičů by mohly způsobit vznik elektrického zkratu. 8. Pokud zapalování vozidla nenabízí polohu ACC (zapalování zapnuto), připojte tento vodič k napájení (ON/OFF) klíčku zapalování. 9. Výstup AMP.CONT slouží ke spuštění zesilovače současně s přehrávačem. Tento vodič však nesmí sloužit k přímému napájení zesilovače. 10. Reproduktory ani vodiče vedoucí k reproduktorům nesmí být uzemněny. Vždy veďte vodiče od přehrávače přímo k reproduktorům. 11. Připojené reproduktory musí nabízet výkon alespoň 50 W a impedanci 4 Ohm. Nepřipojujte více reproduktorů naráz. Přehrávač představuje laserové zařízení třídy I. 25

26 Označení Barva Zapojení VIDEO IN1 Žlutý Video signál z externího zdroje AV signálu R IN1 Červený Audio signál pravý z externího zdroje AV signálu L IN1 Bílý Audio signál levý z externího zdroje AV signálu CAM Zelený Kamera při couvání AD&GND Černý Připojení tlačítek multifunkčního volantu VIDEO OUT Žlutý Video výstup pro další displej VIDEO IN2 Žlutý Video vstup pro další kameru DVR Kamera záznamu jízdy vozidla (volitelné) L OUT Zvukový výstup pro zesilovač R OUT Zvukový výstup pro zesilovač 26

27 AMP.CONT Modrý Spouštění zesilovače ILLUMI Oranžový Osvětlení REVERSE Zelený Signál pro spuštění kamery při couvání ACC Červený Zapalování BATT+ Žlutý Baterie GND Černý Zem zapalování ANT.CONT Hnědý Napájení antény MUTE Bílý Ztišit BRAKE Růžový Ruční brzda Zapojení reproduktorů Označení Barva Zapojení REAR R Fialový Pravý zadní reproduktor (+) Fialovo-černý Pravý zadní reproduktor (-) Šedý Pravý přední reproduktor (+) Šedo-černý Pravý přední reproduktor (-) Bílý Levý přední reproduktor (+) Bílo-černý Levý přední reproduktor (-) Zelený Levý zadní reproduktor (+) Zeleno-černý Levý zadní reproduktor (-) FRONT R FRONT L REAR L Obsah balení Dálkový ovladač, montážní materiál (volitelné), napájecí kabel, USB kabel, kabel k připojení ipodu, uživatelská příručka, TV anténa (volitelné), kabel s konektorem 18 pinů, GPS anténa, RCA adaptér (volitelné). 27
