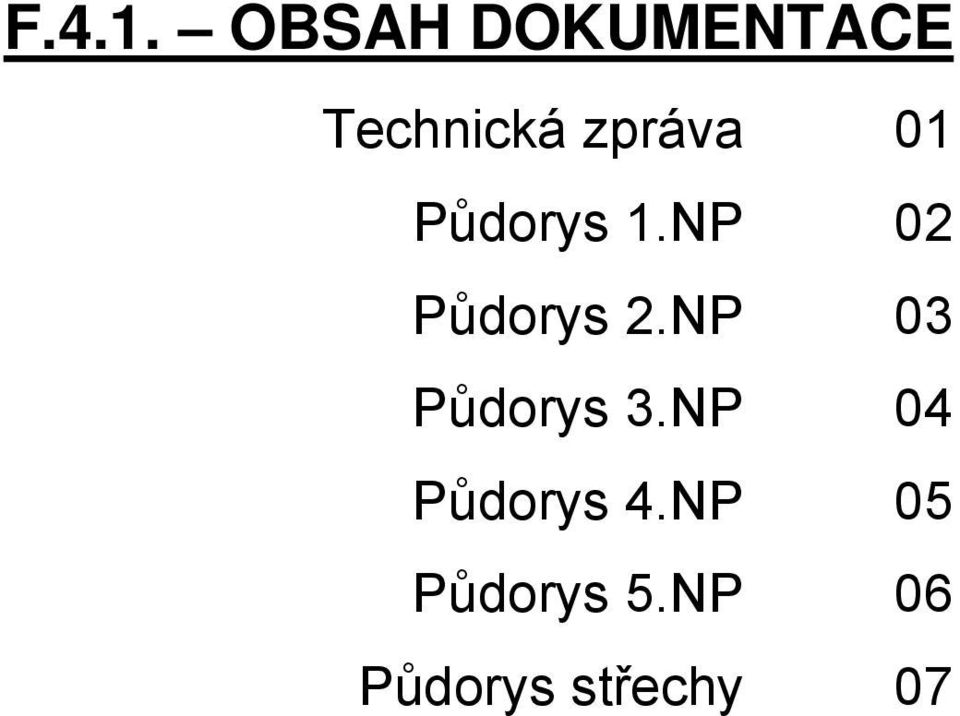

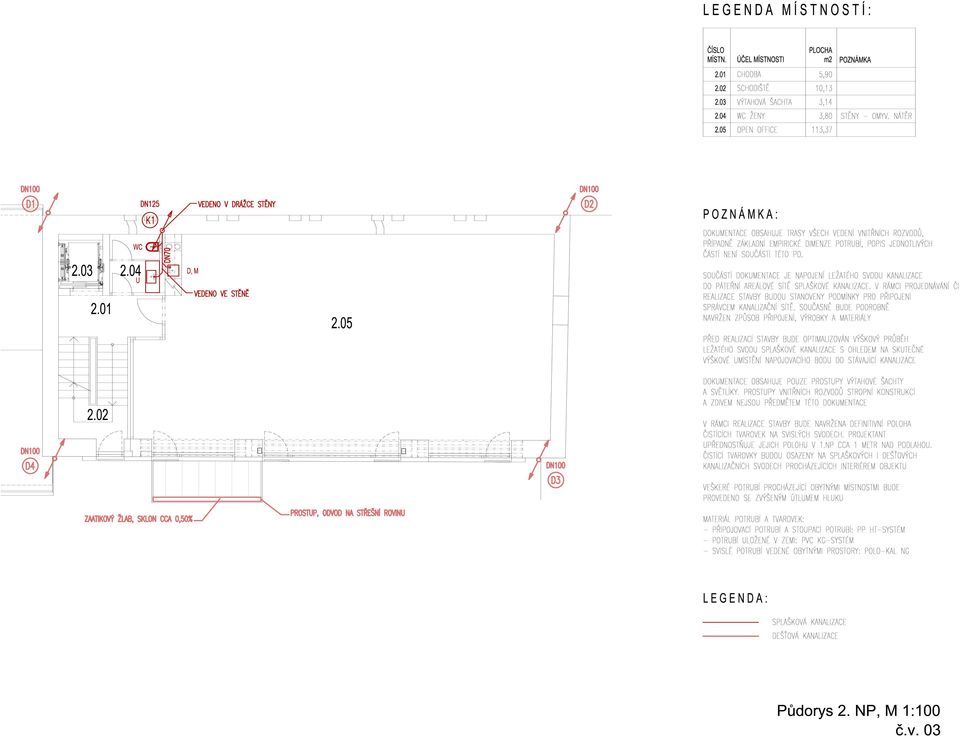

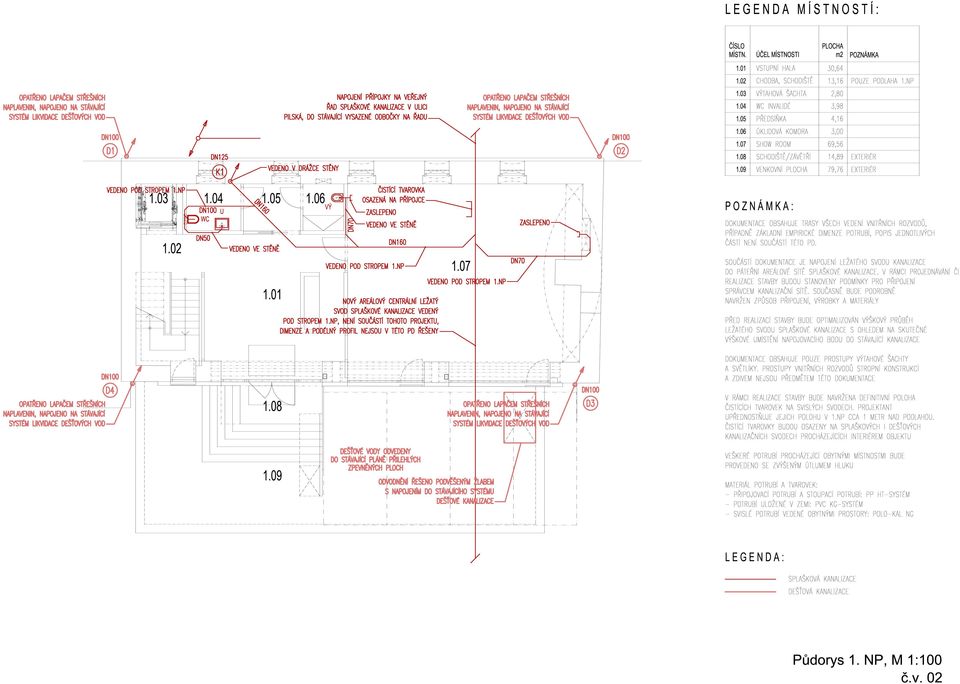

2 F.4.1. OBSAH DOKUMENTACE Technická zpráva 01 Půdorys 1.NP 02 Půdorys 2.NP 03 Půdorys 3.NP 04 Půdorys 4.NP 05 Půdorys 5.NP 06 Půdorys střechy 07

4 Úvod Projektová dokumentace pro stavební povolení řeší návrh vnitřních rozvodů splaškové a dešťové kanalizace v budově sídla společnosti v Praze Hostavicích, k.ú. Hostavice, číslo parcelní 3 v rámci přestavby stávající sýpky. Řešená parcela s objektem je součástí původní zástavby budov průmyslového a skladovacího areálu podél přilehlé dopravní komunikace. Pozemek je nepravidelného tvaru, ohraničen ze západní světové strany veřejnou dopravní komunikací, z ostatních stran pak s pozemky sousedních staveb zástavby. Pozemek je rovinný, rozměrů cca 150,00 x 100,00 m. V současné době je pozemek zastavěn budovami pro obchod, služby a skladování, je napojen na dopravní infrastrukturu vjezdem, a na technickou infrastrukturu formou přípojek do veřejných řadů v přilehlé komunikaci. Kanalizační přípojka Řešené území je v současné době napojeno do veřejné splaškové kanalizační sítě v přilehlé dopravní komunikaci stávající přípojkou. V rámci revitalizace a přestavby celého areálu bude provedena nová přípojka do připravené odbočky na veřejném řadu. Hlavní svod přípojky a napojení areálových větví splaškové kanalizace bude provedeno v suterénu předmětné stavby sídla společnosti (sýpky). Řešení přípojky splaškové kanalizace není součástí této projektové dokumentace. V rámci řešení nové přípojky bude osazena v suterénu objektu sídla společnosti čistící tvarovka. Vnitřní splašková kanalizace Odvod splaškových odpadních vod z řešeného objektu bude proveden do nově navržené a provedené kanalizační přípojky do stávajícího veřejného řadu splaškové kanalizace v přilehlé komunikaci. Přípojka bude situována v suterénu řešeného objektu. Zařizovací předměty budovy jsou odkanalizovány připojovacím potrubím. Připojovací potrubí splaškové kanalizace od zařizovacích předmětů bude vedeno v drážkách stěn nebo dutině montovaných SDK příček. Na připojovací potrubí budou navazovat odpadní potrubí, které pokračují svodným potrubím do připojovací revizní šachty. Jediné svodné odpadní potrubí K1 bude z 5.NP vyvedeno nad střechu, kde bude zakončeno ventilační hlavicí 0,5 m nad střechou. Čisticí tvarovka bude osazena na odpadním potrubí v 1.PP nebo 1.NP (viz výkresová dokumentace), v rámci realizace stavby budou dle potřeby navrženy další čistící tvarovky. Výškové osazení je patrné z poznámek ve výkresové dokumentaci. Čistící tvarovky budou zakryty dvířky dle architektonické části PD, resp. výběru investora. Odpadní potrubí bude pod podlahou 1.NP napojeno na potrubí svodné. Svodné potrubí bude vedeno do centrálního areálového ležatého svodu přímo napojeného do přípojky. Dešťová kanalizace V rámci realizace přestavby objektu bude proveden kompletní systém zachycení dešťových vod včetně návrhu okapového systému a svodů. Dešťové vody ze střechy objektu rodinného domu jsou prostřednictvím okapových žlabů svedeny do dešťových svodů D1, D2, D3 a D4. Dále jsou svody

Pozemek je nepravidelného tvaru, ohraničen ze západní světové strany veřejnou dopravní komunikací, z ostatních stran pak s pozemky sousedních staveb zástavby.

5 napojeny pod terénem či úrovní 1.NP do stávajícího areálového systému dešťové kanalizace. Materiál Materiálem pro kanalizaci bude potrubí z kanalizačního PVC (svody z KG). Pro odpadní a připojovací potrubí lze použít systém HT z PPs. Před zahájením provozu bude provedena zkouška těsnosti kanalizačního systému objektu. Detailní napojení stávající části ležatého svodu na její rekonstruovanou část bude řešeno v dalším stupni PD, případně při realizaci stavby. Minimální sklon ležaté splaškové kanalizace bude 2,0 %, připojovacího potrubí 3,0 %. Minimální sklon ležaté dešťové kanalizace bude 1,0 %. Minimální krytí mimo objekt bude 1,0 m, pod podlahou 1.PP pak 0,3 m. Při sníženém krytí svodného potrubí v terénu bude potrubí z vrchu zaizolováno extrudovaným polystyrenem. Množství splaškových vod bilance Výpočet množství splaškových vod vychází z celkové potřeby vody objektu. Výpočet je stanoven dle přílohy č. 12 Vyhlášky č. 120/2011 Sb.: Sídlo společnosti 30 osob Specifická potřeba vody qspec = 14 m3/osoba.rok při průměru 250 prac. Dní za rok Denní potřeba vody na osobu qspec,den = 56 l/den Průměrná denní potřeba vody Qp = q x n = 56 x 30 = 1,68 m3/den Maximální denní potřeba vody Qm = Qp x kd = 1,68 x 1,5 = 2,52 m3/den Maximální hodinová potřeba vody Qh = Qm x kh / 24 = 2,52 x 1,8 / 24 = 0,189 m3/h Maximální vteřinová potřeba vody Qs = Qh / 3600 = 0,189 / 3,6 = 0,053 l/s Roční potřeba vody Qr = Qp x 365 = 1,68 x 365 = 613,200 m3/rok

Detailní napojení stávající části ležatého svodu na její rekonstruovanou část bude řešeno v dalším stupni PD, případně při realizaci stavby.

6 Bilance množství dešťových vod (stávající): Specifická vydatnost pro 10-ti minutový déšť a periodicitu 1: i10 = 205 l/ha,s Střecha 276,00 m2 Množství dešťových vod: Q = ψ x q x S = 1 x 276,00 x 0,0205 = 5,658 l/s Množství dešťových vod po dobu 10-ti minutového deště: Q10 = Q x 10 x 60 = 5,658 x 10 x 60 x 10-3 = 3,39 m3 Vypracoval: Ing. František Denk

x q x S = 1 x 276,00 x 0,0205 = 5,658 l/s Množství dešťových vod po dobu 10-ti
