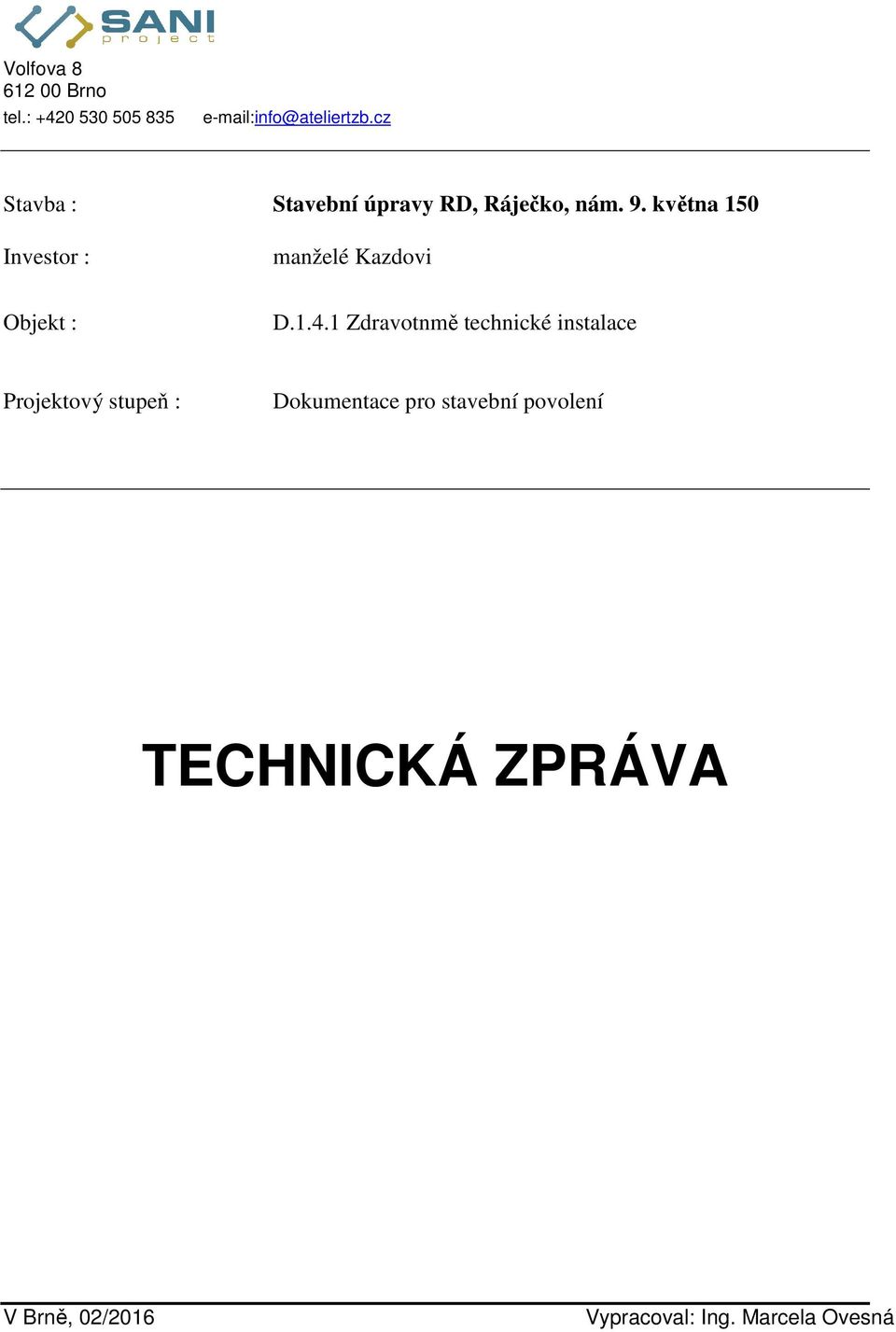

1 Volfova Brno tel.: info@ateliertzb.cz Stavba : Stavební úpravy RD, Ráječko, nám. 9. května 150 Investor : manželé Kazdovi Objekt : D Zdravotnmě technické instalace Projektový stupeň : Dokumentace pro stavební povolení TECHNICKÁ ZPRÁVA V Brně, 02/2016 Vypracoval: Ing. Marcela Ovesná

2 OBSAH TECHNICKÉ ZPRÁVY: 1. Základní údaje o stavbě 2. Hydrotechnické výpočty 3. Stávající přípojka splaškové kanalizace 4. Stávající vodovodní přípojka 5. Zdravotechnika 6. Hygiena a bezpečnost práce zdravotechniky 7. Závěr 1. Základní údaje o stavbě: Předmětem této dokumentace je řešení likvidace dešťových a splaškových vod z rekonstruovaného rodinného domu v obci Ráječko. Dešťové vody budou napojeny samostatným kanalizačním potrubím do akumulační nádrže o objemu 4,21 m3. Nádrž bude sloužit k zavlažování zahrady. Přepad bude zaústěn do stávající přípojky jednotné kanalizace. Pro zásobování rodinného domu pitnou vodou je do suterénu přivedena stávající vodovodní přípojka PE32. Na přívodu do suterénu bude na potrubí studené vody osazen uzávěr a filtr. Ohřev teplé vody bude zajištěn centrálně v technické místnosti v zásobníku o objemu 180 l ohřívaném profesí ÚT. Pro zásobování odlehlých míst spotřeby je navržena cirkulace. Podklady pro vypracování dokumentace: - stavebních výkresů - podkladů pro výpočet potřeby vody počet osob - podkladů ÚT - platných norem a předpisů Použité normy : ČSN , ČSN EN 752, ČSN , ČSN Hydrotechnické výpočty: Bilance spotřeby vody RD dle zákona č.274/2001 Sb: Bilance potřeby vody osob 4 osob 150,0 l/osob.den 600,00 l/den Celkem 600,00 l/den Možnost využití provozní vody: Průměrná denní potřeba vody 600,00 l/den Maximální denní potřeba vody koef.d 1,5 900,00 l/den

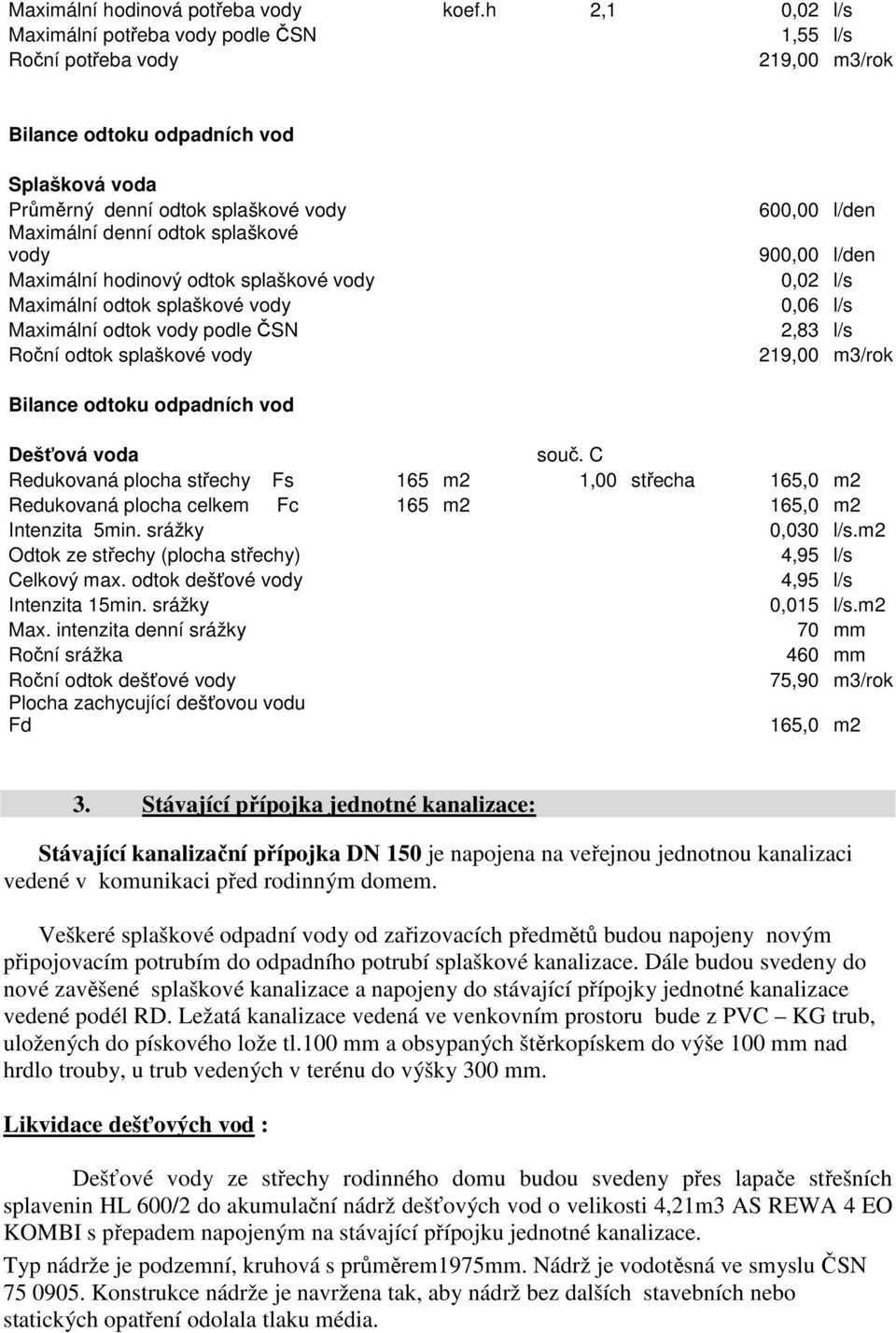

3 Maximální hodinová potřeba vody koef.h 2,1 0,02 l/s Maximální potřeba vody podle ČSN 1,55 l/s Roční potřeba vody 219,00 m3/rok Bilance odtoku odpadních vod Splašková voda Průměrný denní odtok splaškové vody Maximální denní odtok splaškové vody Maximální hodinový odtok splaškové vody Maximální odtok splaškové vody Maximální odtok vody podle ČSN Roční odtok splaškové vody 600,00 l/den 900,00 l/den 0,02 l/s 0,06 l/s 2,83 l/s 219,00 m3/rok Bilance odtoku odpadních vod Dešťová voda souč. C Redukovaná plocha střechy Fs 165 m2 1,00 střecha 165,0 m2 Redukovaná plocha celkem Fc 165 m2 165,0 m2 Intenzita 5min. srážky 0,030 l/s.m2 Odtok ze střechy (plocha střechy) 4,95 l/s Celkový max. odtok dešťové vody 4,95 l/s Intenzita 15min. srážky 0,015 l/s.m2 Max. intenzita denní srážky 70 mm Roční srážka 460 mm Roční odtok dešťové vody 75,90 m3/rok Plocha zachycující dešťovou vodu Fd 165,0 m2 3. Stávající přípojka jednotné kanalizace: Stávající kanalizační přípojka DN 150 je napojena na veřejnou jednotnou kanalizaci vedené v komunikaci před rodinným domem. Veškeré splaškové odpadní vody od zařizovacích předmětů budou napojeny novým připojovacím potrubím do odpadního potrubí splaškové kanalizace. Dále budou svedeny do nové zavěšené splaškové kanalizace a napojeny do stávající přípojky jednotné kanalizace vedené podél RD. Ležatá kanalizace vedená ve venkovním prostoru bude z PVC KG trub, uložených do pískového lože tl.100 mm a obsypaných štěrkopískem do výše 100 mm nad hrdlo trouby, u trub vedených v terénu do výšky 300 mm. Likvidace dešťových vod : Dešťové vody ze střechy rodinného domu budou svedeny přes lapače střešních splavenin HL 600/2 do akumulační nádrž dešťových vod o velikosti 4,21m3 AS REWA 4 EO KOMBI s přepadem napojeným na stávající přípojku jednotné kanalizace. Typ nádrže je podzemní, kruhová s průměrem1975mm. Nádrž je vodotěsná ve smyslu ČSN Konstrukce nádrže je navržena tak, aby nádrž bez dalších stavebních nebo statických opatření odolala tlaku média.

4 V případě křížení popř. souběhu s ostatními inženýrskými sítěmi je nutno dodržet ČSN a podmínky jednotlivých správců sítí dle jejich vyjádření. 4. Stávající vodovodní přípojka : Do objektu je pitná voda přivedena stávající vodovodní přípojkou. Vodoměrná sestava zůstane stávající ve stávají vodoměrné šachtě. 5. Zdravotechnika: 1.NP - V koupelně je řešeno napojení vody a kanalizace pro sprchový kout, umyvadla, a WC. 2.NP - V koupelně je řešeno napojení vody a kanalizace pro vanu, umyvadlo, WC a pračku. V 1PP bude v technické místnosti osazen zásobník na ohřev teplé vody o objemu 180 litrů. Pro napojení vody a kanalizace pro automatickou pračku bude osazeno HL405. V kuchyni bude osazen dřez jako součást kuchyňské linky a vývod pro myčku nádobí. Na obvodové zdi do zahrady bude osazen venkovní ventil KK3/4" s připojením na hadici. V prostorách suterénu je umístěna stávající studna Vnitřní kanalizace: Veškeré splaškové odpadní vody od zařizovacích předmětů budou svedeny připojovacím potrubím se spádem min. 3% a napojeny na odpadní potrubí splaškové kanalizace. Dále budou svedeny do ležaté splaškové kanalizace.veškerá ležatá kanalizace bude z PVC KG trub, uložených do pískového lože tl.100 mm a obsypaných pískem do výše 100 mm nad hrdlo trouby, u trub vedených v terénu do výšky 300 mm. Vnitřní kanalizace bude odvětrána větrací hlavicí HL810 vyvedenou 0,5 m nad střechu. Materiál kanalizace : Svislé odpady připojovací potrubí - trouby PP, typ HT. Svody pod podlahou trouby PVC-U, typ KG, PIPE LIFE Vnitřní vodovod: Potřebné množství vody pro navrhovaný rodinný dům zajišťuje stávající vodovodní přípojka z trub HDPE 32x3,0 mm. Vodoměrná sestava s fakturačním vodoměrem je umístěna ve stávající vodoměrné šachtě před RD na pozemku investora. Hlavní uzávěr objektu a filtr bude umístěn v suterénu. Odtud je rozvod veden pod stropem k jednotlivým zařizovacím předmětům a k zásobníku TV o objemu 180 litrů. Ze stávající studny bude studniční voda využívána na splachování záchodů v RD a k doplňování vody v akumulační nádrži. Dešťové vody z akumulační nádrže budou využívány pro zálivku zahrady. Vystrojení studny a automatická tlaková stanice není dodávkou ZTI. Toto bude dodáno dle zjištěných parametrů studny dodavatelskou firmou.

5 Teplá voda bude připravována v technické místnosti v zásobníkovém ohřívači TV o objemu 180 litrů ( dodávku ÚT ) Systém rozvodu TV bude opatřen pojistnými armaturami dle ČSN a cirkulací. Pro cirkulaci bude použito čerpadlo WILO STAR Z15 Rozvody vody teplé, cirkulace a studené vody jsou vedeny ve společných trasách pod stropem suterénu a v drážkách zdiva k jednotlivým odběrným místům. Potrubí bude tepelně izolováno návlekovými trubicemi. Materiál vodovodu: Potrubí osazené pod omítkou trouby PPr PN20. Potrubí bude izolované v souladu s vyhláškou Ministerstva průmyslu a obchodu č. 193/2007 Sb. Izolace studené vody proti orosení je navržena v tl.9 mm. Tepelná izolace teplé vody a cirkulace je navržena dle platných norem dle následujících pravidel: Minimální tloušťka tepelné izolace armatur se volí stejná jako u potrubí téže jmenovité světlosti. Tloušťka tepelné izolace u vnitřních rozvodů do DN 20 se volí 20 mm; u DN 20 až DN 35 se volí 30 mm; u DN 40 až DN 100 se volí DN; nad DN 100 se volí 100 mm. U vnitřních rozvodů plastových se tloušťka tepelné izolace volí podle vnějšího průměru potrubí nejbližšího vnějšímu průměru potrubí řady DN. Pro potrubí vedené ve zdi, při průchodu potrubí stropem, křížení potrubí, ve spojovacích místech, které nejsou delší než 8 m, se volí poloviční tloušťka tepelné izolace. Je nutné izolovat kolena i odbočky. Zařizovací předměty : Veškeré zařizovací předměty budou upřesněny architektem projektu a dodány investorem. Pro napojení jednotlivých zařizovacích předmětů budou v rámci stavby nachystána napojovací místa pro vodovod a kanalizaci. Jejich parametry budou upřesněny dle dodávky investora. WC klozet závěsný s integrovaným bidetem, podmítková splachovací nádržka + tlačítko - bílé, klozetové sedátko, připojení odpadu ve výšce 225 mm DN 100, připojení studené vody na rohový ventil ve výšce 1050 mm + montážní prvek + baterie sprchová páková podomítková U1 U2 umyvadlo keramické na desku, velikost 550 mm, zápachová uzávěrka DN 40, baterie stojánková páková umyvadlová, umyvadlo bude osazeno ve výšce 850 mm, odpad vyveden ve výšce 530 mm, voda ve výšce 580 mm a zakončená rohovými kulovými ventily 1/2", + kompletní konstrukce k uchycení umyvadla a rohových ventilů dvojumyvadlo keramické, velikost 1300 mm, 2xzápachová uzávěrka chromová DN 40,2x baterie umyvadlová stojánková páková bez ovládání zátky, umyvadlo bude osazeno ve výšce 850 mm, odpad vyveden ve výšce 530 mm, voda ve výšce 580 mm a zakončená rohovými ventily 1/2", + kompletní konstrukce k uchycení umyvadla a rohových ventilů

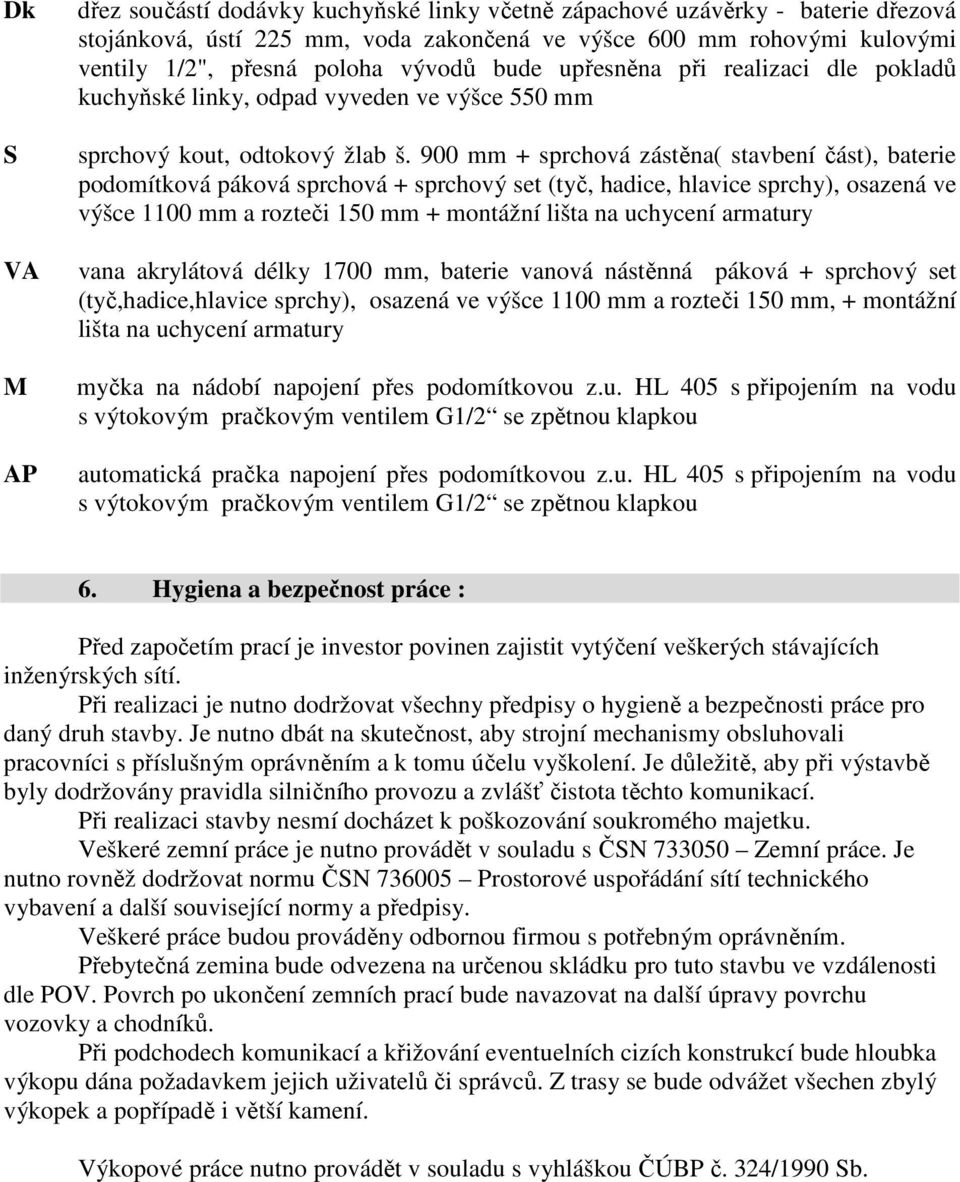

6 Dk S VA M AP dřez součástí dodávky kuchyňské linky včetně zápachové uzávěrky - baterie dřezová stojánková, ústí 225 mm, voda zakončená ve výšce 600 mm rohovými kulovými ventily 1/2", přesná poloha vývodů bude upřesněna při realizaci dle pokladů kuchyňské linky, odpad vyveden ve výšce 550 mm sprchový kout, odtokový žlab š. 900 mm + sprchová zástěna( stavbení část), baterie podomítková páková sprchová + sprchový set (tyč, hadice, hlavice sprchy), osazená ve výšce 1100 mm a rozteči 150 mm + montážní lišta na uchycení armatury vana akrylátová délky 1700 mm, baterie vanová nástěnná páková + sprchový set (tyč,hadice,hlavice sprchy), osazená ve výšce 1100 mm a rozteči 150 mm, + montážní lišta na uchycení armatury myčka na nádobí napojení přes podomítkovou z.u. HL 405 s připojením na vodu s výtokovým pračkovým ventilem G1/2 se zpětnou klapkou automatická pračka napojení přes podomítkovou z.u. HL 405 s připojením na vodu s výtokovým pračkovým ventilem G1/2 se zpětnou klapkou 6. Hygiena a bezpečnost práce : Před započetím prací je investor povinen zajistit vytýčení veškerých stávajících inženýrských sítí. Při realizaci je nutno dodržovat všechny předpisy o hygieně a bezpečnosti práce pro daný druh stavby. Je nutno dbát na skutečnost, aby strojní mechanismy obsluhovali pracovníci s příslušným oprávněním a k tomu účelu vyškolení. Je důležitě, aby při výstavbě byly dodržovány pravidla silničního provozu a zvlášť čistota těchto komunikací. Při realizaci stavby nesmí docházet k poškozování soukromého majetku. Veškeré zemní práce je nutno provádět v souladu s ČSN Zemní práce. Je nutno rovněž dodržovat normu ČSN Prostorové uspořádání sítí technického vybavení a další související normy a předpisy. Veškeré práce budou prováděny odbornou firmou s potřebným oprávněním. Přebytečná zemina bude odvezena na určenou skládku pro tuto stavbu ve vzdálenosti dle POV. Povrch po ukončení zemních prací bude navazovat na další úpravy povrchu vozovky a chodníků. Při podchodech komunikací a křižování eventuelních cizích konstrukcí bude hloubka výkopu dána požadavkem jejich uživatelů či správců. Z trasy se bude odvážet všechen zbylý výkopek a popřípadě i větší kamení. Výkopové práce nutno provádět v souladu s vyhláškou ČÚBP č. 324/1990 Sb.

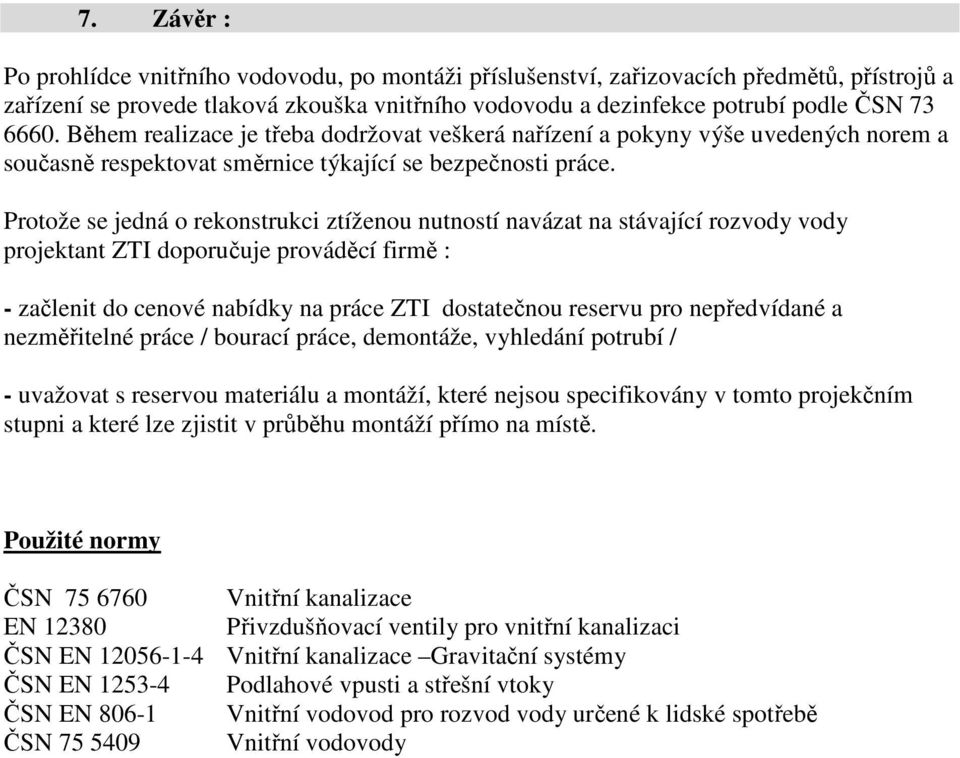

7 7. Závěr : Po prohlídce vnitřního vodovodu, po montáži příslušenství, zařizovacích předmětů, přístrojů a zařízení se provede tlaková zkouška vnitřního vodovodu a dezinfekce potrubí podle ČSN Během realizace je třeba dodržovat veškerá nařízení a pokyny výše uvedených norem a současně respektovat směrnice týkající se bezpečnosti práce. Protože se jedná o rekonstrukci ztíženou nutností navázat na stávající rozvody vody projektant ZTI doporučuje prováděcí firmě : - začlenit do cenové nabídky na práce ZTI dostatečnou reservu pro nepředvídané a nezměřitelné práce / bourací práce, demontáže, vyhledání potrubí / - uvažovat s reservou materiálu a montáží, které nejsou specifikovány v tomto projekčním stupni a které lze zjistit v průběhu montáží přímo na místě. Použité normy ČSN Vnitřní kanalizace EN Přivzdušňovací ventily pro vnitřní kanalizaci ČSN EN Vnitřní kanalizace Gravitační systémy ČSN EN Podlahové vpusti a střešní vtoky ČSN EN Vnitřní vodovod pro rozvod vody určené k lidské spotřebě ČSN Vnitřní vodovody
