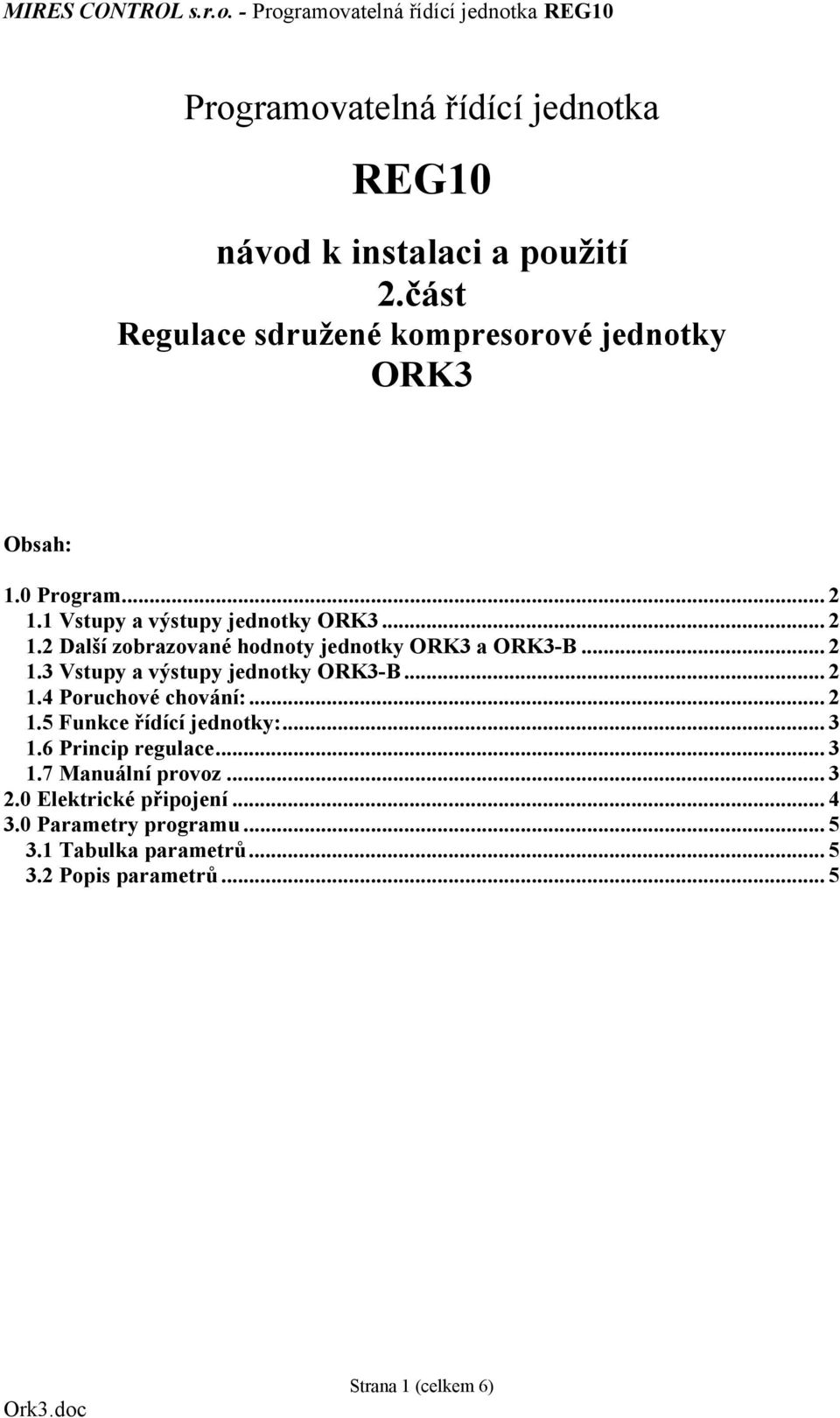

1 Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Regulace sdružené kompresorové jednotky ORK3 Obsah: 1.0 Program Vstupy a výstupy jednotky ORK Další zobrazované hodnoty jednotky ORK3 a ORK3-B Vstupy a výstupy jednotky ORK3-B Poruchové chování: Funkce řídící jednotky: Princip regulace Manuální provoz Elektrické připojení Parametry programu Tabulka parametrů Popis parametrů... 5 Strana 1 (celkem 6)

2 1.0 Program 1.1 Vstupy a výstupy jednotky ORK3 Vstupy: AN1 t1 regulační teplota AN2 Er1 3x poruchový vstup od poruchy kompresoru AN3 nezapojeno AN4 InP povel chodu od průtokového snímače. je stav povelu od FLOW- SWITCHe. ON znamená, že je povel aktivní a mohou se spouštět kompresory. OFF znamená, že není průtok a není tedy možné spouštět kompresory. Výstupy: OUT1 K1 kompresor 1 OUT2 K2 kompresor 2 OUT3 K3 kompresor 3 OUT4 ERR poruchový výstup 1.2 Další zobrazované hodnoty jednotky ORK3 a ORK3-B Out informace o sepnutém výstupu, případně o omezení výkonu. Sepnutí výstupu je signalizováno trvalým zobrazením čísla výstupu, Omezení výkonu je signalizováno blikáním čísla výstupu. Jednotka ORK3-B má pouze zobrazení Out se stejnou funkcí, jako jednotka ORK3. Na regulátoru ORK3-B je signalizována chybná komunikace mezi regulátory hlášením Err. H-1 H-3 Počet motohodin jednotlivých kompresorů. Motohodiny jsou zobrazovány v desítkách hodin v rozsahu , což je skutečný rozsah hodin. Po dosažení maxima u libovolného kompresoru, se začnou motohodiny počítat u všech kompresorů od Vstupy a výstupy jednotky ORK3-B Vstupy: jednotka nemá zapojeny žádné vstupy Výstupy: OUT1 OK1 omezení výkonu kompresoru 1 OUT2 OK2 omezení výkonu kompresoru 2 OUT3 OK3 omezení výkonu kompresoru 3 OUT4 nevyužit 1.4 Poruchové chování: - Pokud je sonda T1 v poruše (utržená nebo zkratovaná), zobrazí se na displeji kód Hi nebo Lo. Výstupy pro ovládání kompresorů budou vypnuty a dále bude sepnut výstup poruchy. - Při vyhodnocení poruchového stavu od vstupů Er1, je příslušný výstup kompresoru vypnut, hlásí se porucha a výkon je nahrazen dalším kompresorem. Porucha se hlásí i v případě odeznění poruchy na vstupu a je ji nutné potvrdit stisknutím tlačítka na 5s nebo vypnutím a znovu zapnutím jednotky. - Vyhodnocení poruchového stavu se provádí se zpožděním 2sekund. - Při poklesu teploty pod hodnotu protimrazové ochrany P02 budou povely pro kompresory vypnuty a sepne se poruchový výstup. Porucha se hlásí i v případě odeznění poruchy na vstupu a je ji nutné potvrdit stisknutím tlačítka na 5s nebo vypnutím a znovu zapnutím jednotky. Strana 2 (celkem 6)

3 1.5 Funkce řídící jednotky: Řídící jednotka je vybavena zálohovanou pamětí pro uchování počtu motohodin. Povel pro chod je vyhodnocen sepnutím vstupu InP. Povel musí být platný po dobu dle parametru C-F, aby se vyhodnotil, jako platný. Po startu je sepnut jeden kompresor s nejmenším počtem naběhaných motohodin a dále jsou připínány další kompresory se zpožděním dle parametru C-P v pořadí podle počtu naběhaných motohodin. Regulace kompresorů je na dosažení žádané hodnoty SEt, která je přístupná bez hesla Spínání kompresorů je optimalizováno dle dalších parametrů. Každý kompresor může být zapnut/vypnut jen pokud byl v klidu/chodu určitý čas. Tento je daný parametrem C-k. Při přiblížení regulační teploty na vypínací hodnotu s diferencí td0 je kompresoru, kterej je první na řadě pro vypnutí, omezen výkon. Kompresor, který má trvalý chod delší, jak hodnota parametru C-M a nejsou sepnuty všechny kompresory je vypnut a nahrazen stojícím kompresorem. Cyklování kompresorů se neprovádí, pokud je libovolný kompresor v poruše. Při spínání kompresorů je vždy sepnut kompresor, který má nejmenší počet motohodin. Regulace probíhá dle grafu v principu regulace (v grafu nejsou znázorněny přímo kompresory dle pořadí, ale jejich počty). Přístroj pracuje v režimu dvoustavové regulace ON/OFF. 1.6 Princip regulace SEt teplota OUT=ON td1 OUT=OFF jeden kompresor td0 OUT=ON td2 OUT=OFF omezení výkonu dva kompresory OUT=ON td3 OUT=OFF td0 omezení výkonu tři kompresory td0 omezení výkonu 1.7 Manuální provoz Řídící jednotka ORK3 umožňuje pro testování funkci manuálního provozu. V menu Out stiskněte střední tlačítko na dobu 5 sekund a na displeji se objeví hlášení M-1 v tuto chvíli můžete středním tlačítkem ovládat výstup OUT1 na regulátoru ORK3. Výběr dalšího výstupu s provádí krátkým stiskem středního tlačítka. Nabízené zobrazení M-1 Mo1 M-2 Mo2 M-3, Mo3 M-4. V menu s označením Mo1 Mo3 se ovládají redukované výstupy regulátoru ORK3-B. Návrat z manuálního provozu se provede stiskem středního tlačítka na dobu 5 sekund, nebo vypnutím zapnutím regulátoru. V manuálním provozu se nebere ohled na poruchové stavy na vstupech a proto by měl sloužit jen pro otestování rozvaděče. Regulátor ORK3-B neobsahuje přímo funkci manuálního provozu, ale výstupy se ovládají z regulátoru ORK3. Strana 3 (celkem 6)

4 2.0 Elektrické připojení Měřená teplota Svorkovnice připojení poruch tlaku T1 TCX LOW 3 4 Kompresor 1 1 OUT HIGH Kompresor 2 Flow-switch FLOW 7 8 Kompresor 3 Napájení 12V AC/DC Napájení 12V AC/DC V AC/DC A B RS485 PTC PTC PTC PTC REG 10 12V AC/DC A B RS485 PTC PTC PTC PTC REG 10 OUT1 OUT2 OUT3 OUT4 OUT1 OUT2 OUT3 OUT4 L L N N Kompresor 1 Kompresor 2 Kompresor 3 Porucha Omezení 1 Omezení 2 Omezení 3!!! Každý regulátor musí být napájen ze samostatného zdroje!!! Strana 4 (celkem 6)

5 3.0 Parametry programu 3.1 Tabulka parametrů Kód Zkratka Popis parametru Meze Z výroby nastavení nastaveno PAS HESLO Pro přístup do druhé úrovně parametrů SEt SET Požadovaná teplota SHi SLo -7.0 C M-t MRZ Teplota protimrazové ochrany C SHi MAX Maximální teplota pro P C SLo MIN Minimální teplota pro P C td1 TD1 Teplotní diference pro první kompresor C td2 TD2 Teplotní diference pro druhý kompresor C td3 TD3 Teplotní diference pro třetí kompresor C td0 TD0 Teplotní diference pro omezení výkonu C C-k C_K Doba časování kompresorů min C-P C_P Prodleva startu dalšího kompresoru min C-M C_MAX Maximální doba chodu kompresoru hod C-F C_Z Zpoždění reakce na průtokový spínač sec nul NUL Povel pro nulování motohodin (=1 nuluje H-1 H-3) nas NASOB Délka minuty pro testování oo1 OFFSET1 Posun teploty kompenzace délky vedení C res RESOL Rozlišení teploty na displeji rot ROT Druh zobrazení na displeji Adr ADRESA Pro ORK3 = 65, pro ORK3-B = Parametry v šedé části tabulky jsou přístupné pouze po zadání hesla! Regulátor ORK3-B má pouze parametr Adr. 3.2 Popis parametrů» PAS» HESLO pro přístup k parametrům druhé úrovně (jsou na šedém pozadí). Je možné změnit na přání manipulací u výrobce.» SEt» Žádaná hodnota teploty. Hodnota, na kterou systém reguluje jednotlivé výstupy. Je možné měnit v rozsahu SHi SLo.» M-t» Teplota protimrazové ochrany. Při poklesu měřené hodnoty pod tuto mez se vypnou výstupy kompresorů a sepne se poruchový výstup.» SHi» Spodní mez pro žádanou hodnotu P01.» SLo» Horní mez pro žádanou hodnotu P01.» td1 td3» Diference pro spínání jednotlivých výstupů kompresorů. První výstup, který má být sepnut, může být sepnut po té, co měřená hodnota stoupne nad žádanou hodnotu o hodnotu diference. Další výstup sepne, pokud se teplota zvýší opět o hodnotu hystereze. Lépe je princip patrný z obrázku.» td0» Diference pro spínání omezení chlazení.» C-k» Doba časování kompresoru. Jak dlouho bude minimálně sepnut, nebo vypnut.» C-P» Prodleva startu kompresoru. Prodleva fyzického sepnutí/vypnutí dalšího kompresoru.» C-M» Maximální doba chodu kompresoru. Kompresor, který má trvalý chod delší, jak zde přednastavený čas, bude po uplynutí této doby vypnut za předpokladu, že je některý další kompresor vypnutý. Trvale běžící kompresor se vypne a bude nahrazen právě stojícím kompresorem.» C-F» Zpoždění reakce na průtokový spínač (FLOW-SWITCH). Povel pro chod kompresorů musí být platný po dobu nastavenou tímto parametrem.» nul» Povel pro nulování motohodin kompresorů. Pozor, povel je astabilní, sám se vrací do hodnoty 0 při opětovném načtení jeho hodnoty. Strana 5 (celkem 6)

6 » nas» Doba trvání jedné minuty. Tento parametr musí být v provozu nastaven a hodnotu = 60. Slouží pouze pro testování, kdy mám možnost si zkrátit délku jedné minuty.» Adr» Adresace jednotek pro komunikaci. Jednotka ORK3 musí mít nastavenu adresu = 65 a jednotka v rozvaděči ORK3-B musí mít nastavenu adresu = 1. Výroba, prodej a servis: MIRES CONTROL s.r.o. Pražská Mělník Strana 6 (celkem 6)
