Uživatelský manuál PROGRAMOVATELNÝ UNIVERZÁLNÍ PŘÍSTROJ ZEPAX 05, ZEPAX 06. typ 505, 506
|
|
- Petr Slavík
- před 5 lety
- Počet zobrazení:
Transkript
1 PROGRAMOVATELNÝ UNIVERZÁLNÍ PŘÍSTROJ ZEPAX 05, ZEPAX 06 Uživatelský manuál typ 505, 506 OBSAH 1 NASTAVENÍ A OVLÁDÁNÍ PŘ ÍSTROJE SCHEMA ZPRACOVÁNÍ MĚŘENÉHO SIGNÁLU SYMBOLY POUŽITÉ V NÁVODU NASTAVENÍ DESETINNÉ TEČKY A ZNAMÉNKA MÍNUS FUNKCE TLAČÍTEK NASTAVENÍ/POVOLENÍ POLOŽEK DO USER MENU NASTAVENÍ LIGHT MENU POPIS LIGHT MENU NASTAVENÍ VSTUPU DC - KANÁL A NASTAVENÍ VSTUPU PM - KANÁL A NASTAVENÍ VSTUPU OHM - KANÁL A NASTAVENÍ VSTUPU RTD-Pt - KANÁL A NASTAVENÍ VSTUPU RTD-Ni - KANÁL A NASTAVENÍ VSTUPU T/C - KANÁL A NASTAVENÍ VSTUPU PM - KANÁL B, C, D NASTAVENÍ VSTUPU DC - KANÁL A - pokračování NASTAVENÍ VSTUPU PM - KANÁL A - pokračování NASTAVENÍ VSTUPU OHM - KANÁL A - pokračování NASTAVENÍ VSTUPU RTD Pt - KANÁL A - pokračování NASTAVENÍ VSTUPU RTD Ni - KANÁL A - pokračování NASTAVENÍ VSTUPU T/C - KANÁL A - pokračování NASTAVENÍ VSTUPU DU - KANÁL A NASTAVENÍ VSTUPU PM - KANÁL B - pokračování NASTAVENÍ VSTUPU PM - KANÁL C - pokračování NASTAVENÍ VSTUPU PM - KANÁL D - pokračování KOMPARÁTORY (zobrazí se pouze s volbou komparátory) ANALOGOVÝ VÝSTUP (zobrazí se pouze s volbou analogový výstup) ROZSAH ZOBRAZENÍ BARGRAFU DĚLENÍ LCD STUPNICE POPIS LCD STUPNICE JAS LCD STUPNICE BARVA BARGRAFU TYP MENU NÁVRAT K VÝROBNÍ KALIBRACI A NASTAVENÍ KALIBRACE VSTUPNÍHO ROZSAHU DU JAZYKOVÁ VERZE MENU NOVÉ PŘÍSTUPOVÉ HESLO VERZE SW NASTAVENÍ PROFI MENU POPIS PROFI MENU PŘEPNUTÍ DO PROFI MENU NASTAVENÍ PROFI - VSTUP NULOVÁNÍ VNITŘNÍCH HODNOT VOLBA RYCHLOSTI MĚŘENÍ VOLBA POČTU AKTIVNÍCH VSTUPŮ VOLBA MĚŘICÍHO MODU PRO VÍCEKANÁLOVÉHO PŘÍSTROJE VOLBA PŘEPÍNÁNÍ VSTUPŮ NASTAVENÍ PERIODY PŘEPÍNÁNÍ VSTUPŮ VOLBA TYPU PŘÍSTROJE PRO KANÁL A VOLBA MĚŘICÍHO ROZSAHU - KANÁL A VOLBA TYPU PŘIPOJENÍ SNÍMAČE NASTAVENÍ TEPLOTY STUDENÉHO KONCE POSUNUTÍ POČÁTKU MĚŘICÍHO ROZSAHU KOMPENZACE 2-DRÁTOVÉHO VEDENÍ VOLBA MĚŘICÍHO ROZSAHU - KANÁL B NASTAVENÍ HODIN REÁLNÉHO ČASU VOLBA FUNKCE EXTERNÍHO VSTUPU VOLBA FUNKCE HOLD VOLITELNÉ DOPLŇKOVÉ FUNKCE TLAČÍTEK VOLITELNÉ DOPLŇKOVÉ FUNKCE TLAČÍTEK - DOČASNÉ ZOBRAZENÍ VOLITELNÉ DOPLŇKOVÉ FUNKCE TLAČÍTEK - PŘÍMÝ PŘÍSTUP NA POLOŽKU NASTAVENÍ PROFI - KANÁLY ZOBRAZENÍ NA DISPLEJI NASTAVENÍ PEVNÉ TÁRY DIGITÁLNÍ FILTRY FORMÁT ZOBRAZENÍ - UMÍSTĚNÍ DESETINNÉ TEČKY ZOBRAZENÍ POPISU - MĚŘICÍCH JEDNOTEK VOLBA UKLÁDÁNÍ DAT DO PAMĚTI PŘÍSTROJE MATEMATICKÉ FUNKCE - VOLBA VSTUPU MATEMATICKÉ FUNKCE MATEMATICKÉ FUNKCE - DESETINNÁ TEČKA MATEMATICKÉ FUNKCE - MĚŘICÍ JEDNOTKY VOLBA ZOBRAZENÍ KANÁLU PŘI PŘEPÍNÁNÍ VOLBA UKLÁDÁNÍ DAT DO PAMĚTI PŘÍSTROJE / 71
2 VOLBA VYHODNOCENÍ MIN/MAX HODNOTY NASTAVENÍ PROFI VYSTUPY VOLBA REŽIMU ZÁZNAMU DAT DO PAMĚTI PŘÍSTROJE NASTAVENÍ ZÁZNAMU DAT DO PAMĚTI PŘÍSTROJE RTC NASTAVENÍ ZÁZNAMU DAT DO PAMĚTI PŘÍSTROJE FAST POPIS FUNKCE RELÉ MOD > HYSTER OD - DO DAVKA VOLBA VSTUPU PRO VYHODNOCENÍ LIMIT VOLBA TYPU LIMIT VOLBA TYPU VÝSTUPU NASTAVENÍ HODNOT PRO VYHODNOCENÍ MEZÍ VOLBA PŘENOSOVÉ RYCHLOSTI DATOVÉHO VÝSTUPU NASTAVENÍ ADRESY PŘÍSTROJE VOLBA PROTOKOLU DATOVÉHO VÝSTUPU VOLBA VSTUPU PRO ANALOGOVÝ VÝSTUP VOLBA TYPU ANALOGOVÉHO VÝSTUPU NASTAVENÍ ROZSAHU ANALOGOVÉHO VÝSTUPU VOLBA VSTUPU PRO ZOBRAZENÍ DISPLEJE VOLBA JASU DISPLEJE BARGRAF - VOLBA VSTUPU PRO ZOBRAZENÍ BARGRAF - VOLBA ZOBRAZOVACÍHO MÓDU BARGRAF - NASTAVENÍ SIGNALIZACE SEPNUTÍ RELÉ BARGRAF - NASTAVENÍ ROZSAHU ZOBRAZENÍ BARGRAF - NASTAVENÍ LCD STUPNICE BARGRAF - NASTAVENÍ BARVY BARGRAF - VOLBA BARVY BARGRAFU BARGRAF - NASTAVENÍ PÁSEM ZMĚNY BARVEV BARGRAF - VOLBA INVERZNÍHO ZOBRAZENÍ BARGRAF - NASTAVENÍ JASU BARGRAFU NASTAVENÍ PROFI - SERVIS VOLBA TYPU PROGRAMOVACÍHO MENU OBNOVA VÝROBNÍHO NASTAVENÍ KALIBRACE - VSTUPNÍHO ROZSAHU VOLBA JAZYKOVÉ VERZE MENU PŘÍSTROJE NASTAVENÍ NOVÉHO PŘÍSTUPOVÉHO HESLA IDENTIFIKACE PŘÍSTROJE NASTAVENÍ POLOŽEK DO USER MENU NASTAVENÍ NASTAVENÍ POŘADÍ POLOŽEK V USER MENU METODA MĚŘENÍ STUDENÉHO KONCE S REFERENČNÍM TERMOČLÁNKEM BEZ REFERENČNÍHO TERMOČLÁNKU DATOVÝ PROTOKOL PODROBNÝ POPIS KOMUNIKACE PO SÉRIOVÉ LINCE LEGENDA RELÉ, TÁRA CHYBOVÁ HLÁŠENÍ TABULKA ZNAKŮ / 71

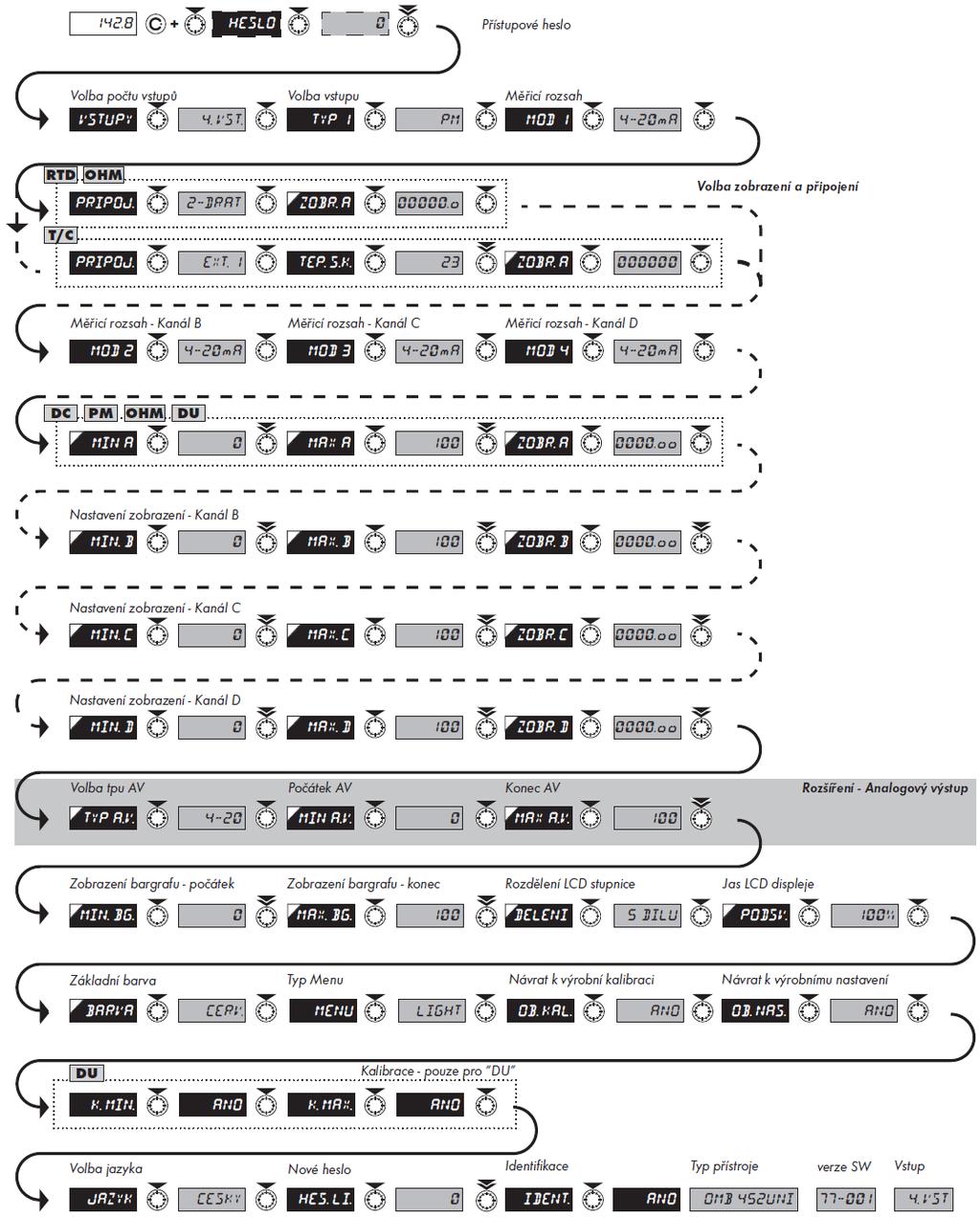

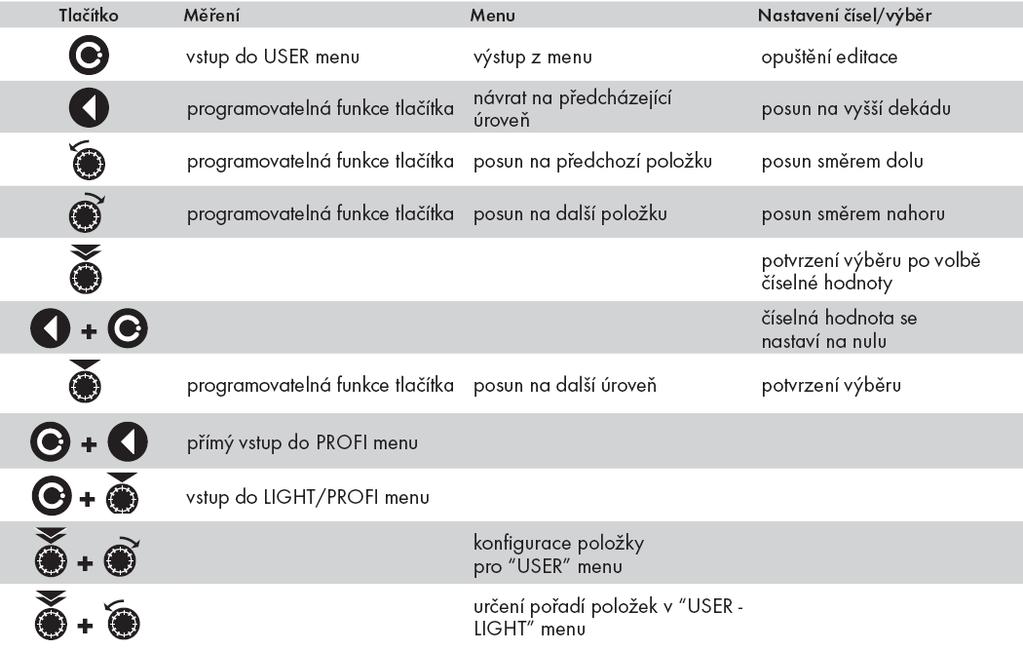

3 1 NASTAVENÍ A OVLÁDÁNÍ PŘ ÍSTROJE Přístroj se nastavuje a ovládá dvěma tlačítky a točítkem umístěnými na předním panelu. Všechna programovatelná nastavení přístroje jsou realizována ve třech nastavovacích režimech: 1) LIGHT Jednoduché programovací menu - obsahuje pouze položky nutné pro nastavení přístroje a je chráněné volitelným číselným kódem 2) PROFI Kompletní programovací menu - obsahuje kompletní menu přístroje a je chráněné volitelným číselným kódem 3) USER Uživatelské programovací menu - může obsahovat libovolné položky vybrané z programovacího menu (LIGHT/PROFI), kterým se určí právo (vidět nebo měnit), přístup je bez hesla Všechny programovatelné parametry jsou uloženy v paměti EEPROM (zůstávají i po vypnutí přístroje). Kompletní ovládání a nastavení přístroje lze provádět přes komunikační rozhraní OM Link, které je standardním vybavením každého přístroje. Ovládací program se dodává na CD ROM a je volně dostupný na Pro propojení přístroje s PC je nutné použití OML kabelu. Kabel se vyrábí ve verzi RS 232 i USB. Další možností připojení je pomocí datového výstupu RS 232 nebo RS 485 (bez nutnosti OML kabelu). Program OM LINK ve verzi Basic umožní připojení jednoho přístroje s možností vizualizace a archivace v PC, verze OM Link Standard nemá žádné omezení počtu připojených přístrojů. A B C D NASTAVENÍ PROFI NASTAVENÍ LIGHT NASTAVENÍ USER Pro zkušené uživatele Kompletní menu přístroje Přístup je blokovaný heslem Možnost sestavení položek User menu Stromová struktura menu Pro zaškolené uživatele Pouze položky nutné k nastavení přístroje Přístup je blokovaný heslem Možnost sestavení položek User menu Lineární struktura menu Pro obsluhu Položky menu sestavuje uživatel (Profi/Light) dle přání Přístup není blokovaný heslem Volba stromové (PROFI) nebo lineární (LIGHT) struktury menu 3 / 71
4 1.1 SCHEMA ZPRACOVÁNÍ MĚŘENÉHO SIGNÁLU SYMBOLY POUŽITÉ V NÁVODU hodnoty nastavené z výroby symbol označuje blikající číslici (symbol) MIN označuje nastavení pro daný typ přístroje inverzní trojúhelník označuje položku, kterou lze umístit do USER menu přerušovaná čára označuje dynamickou položku, tzn., že se zobrazí pouze v určité volbě/verzi otáčení točítkem vpravo, zvyšování hodnoty (UP) otáčení točítkem vlevo, snižování hodnoty (DOWN) krátký stisk točítka dlouhý stisk točítka (> 2 s.), po stisku tlačítka nebude nastavená hodnota uložena po stisku tlačítka bude nastavená hodnota uložena 30 pokračování na straně 30 4 / 71

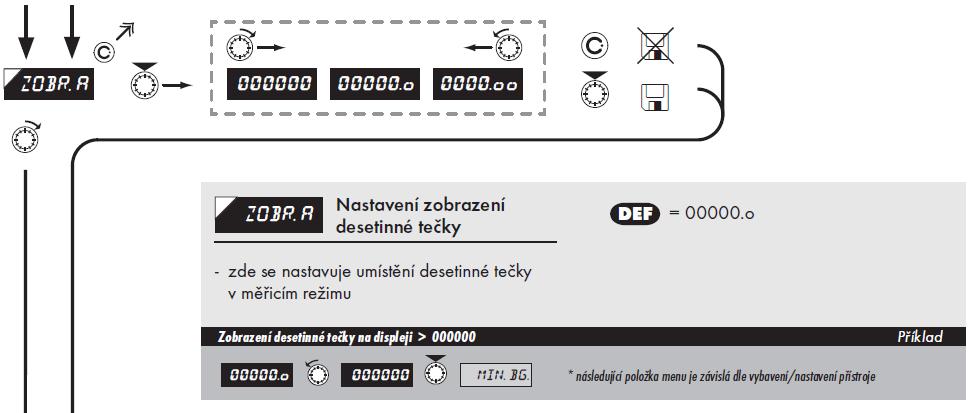

5 1.3 NASTAVENÍ DESETINNÉ TEČ KY A ZNAMÉNKA MÍNUS DESETINNÁ TEČKA Její volba v menu, při úpravě nastavovaného čísla se provede krátkým stiskem točítka nebo tlačítkem s přechodem za nejvyšší dekádu, kdy se rozbliká jen desetinná tečka. Umístění se provede. ZNAMÉNKO MÍNUS Nastavení znaménka mínus provedeme tlačítkem na vyšší dekádě. Při editaci položky se provede odečtení od aktuálního čísla (např.: 013 >, na řádu 100 > -87) 1.4 FUNKCE TLAČ ÍTEK 1.5 NASTAVENÍ/POVOLENÍ POLOŽEK DO USER MENU v LIGHT nebo PROFI menu z výroby nejsou žádné položky v USER menu povoleny na položkách označených inverzním trojúhelníkem 5 / 71
6 2 NASTAVENÍ LIGHT MENU 2.1 POPIS LIGHT MENU LIGHT menu je jednoduché programovací menu, které obsahuje pouze položky nutné pro nastavení přístroje a je chráněné volitelným číselným kódem. Přednastavení z výroby Heslo 0 Menu LIGHT USER menu vypnuté Nastavení položek Při prodlevě delší než 60 s se programovací režim automaticky přeruší a přístroj sám opět přejde do měřicího režimu. 6 / 71
7 7 / 71
8 8 / 71

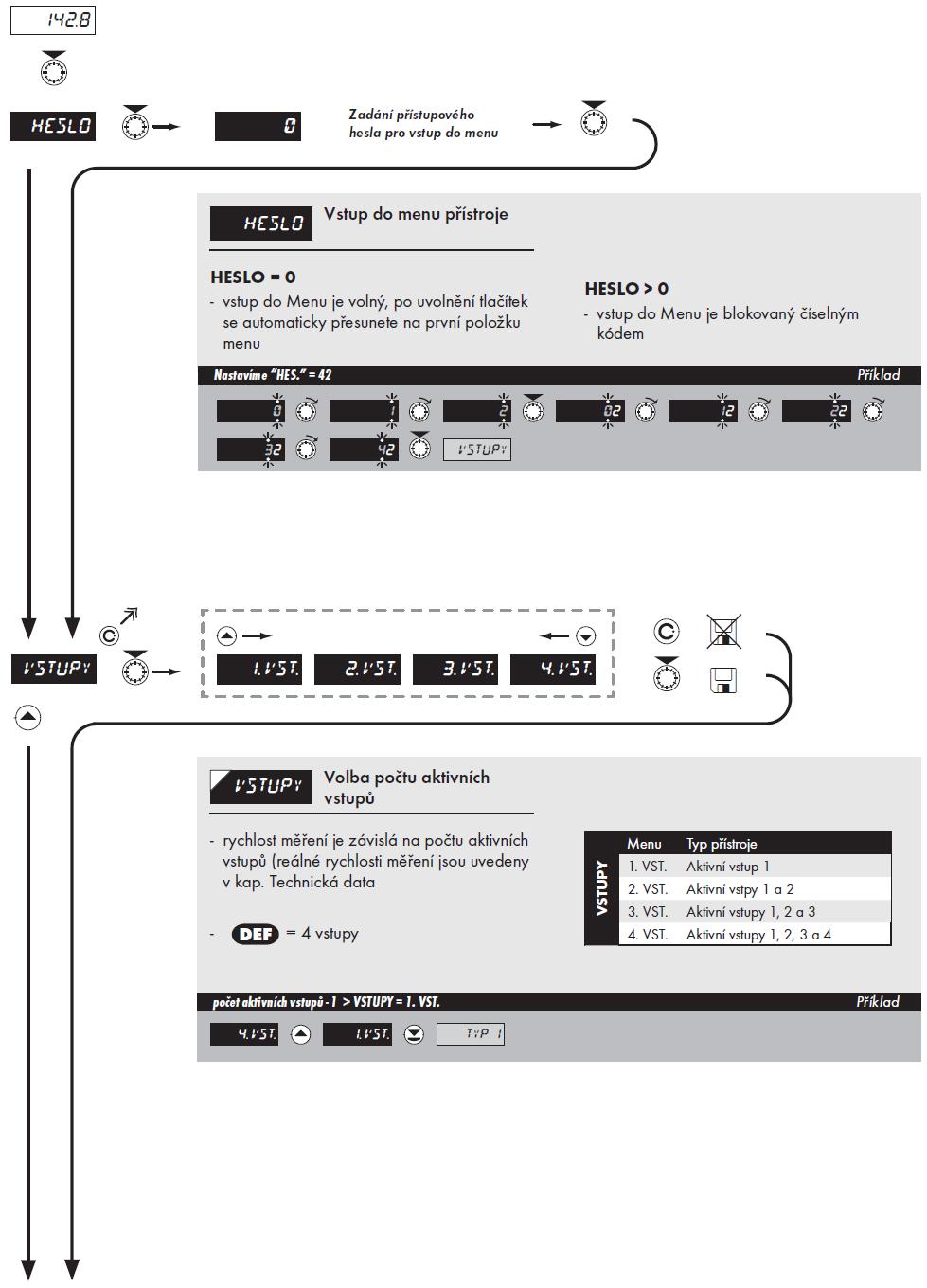

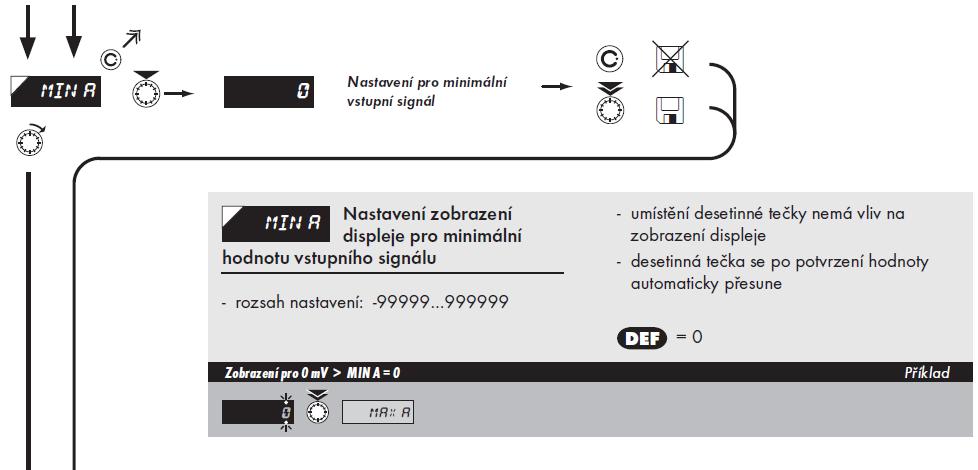

9 2.2 NASTAVENÍ VSTUPU DC - KANÁL A 2.3 NASTAVENÍ VSTUPU PM - KANÁL A 9 / 71

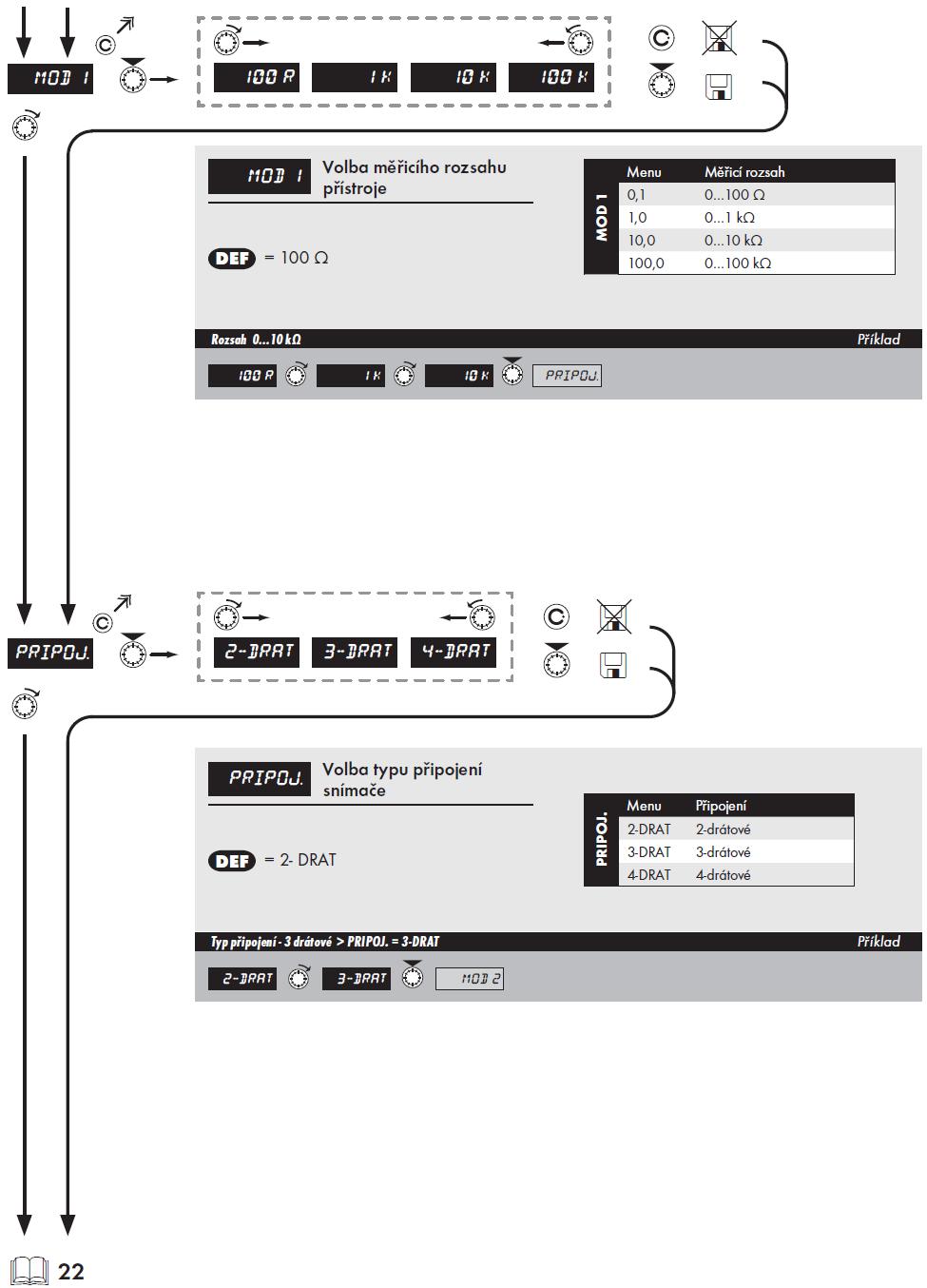

10 2.4 NASTAVENÍ VSTUPU OHM - KANÁL A 10 / 71
11 2.5 NASTAVENÍ VSTUPU RTD-PT - KANÁL A 11 / 71
12 2.6 NASTAVENÍ VSTUPU RTD-NI - KANÁL A 12 / 71
13 2.7 NASTAVENÍ VSTUPU T/C - KANÁL A Metoda a postup nastavení studených konců je popsán v čl. 5 METODA MĚŘENÍ STUDENÉHO KONCE. 13 / 71
14 14 / 71

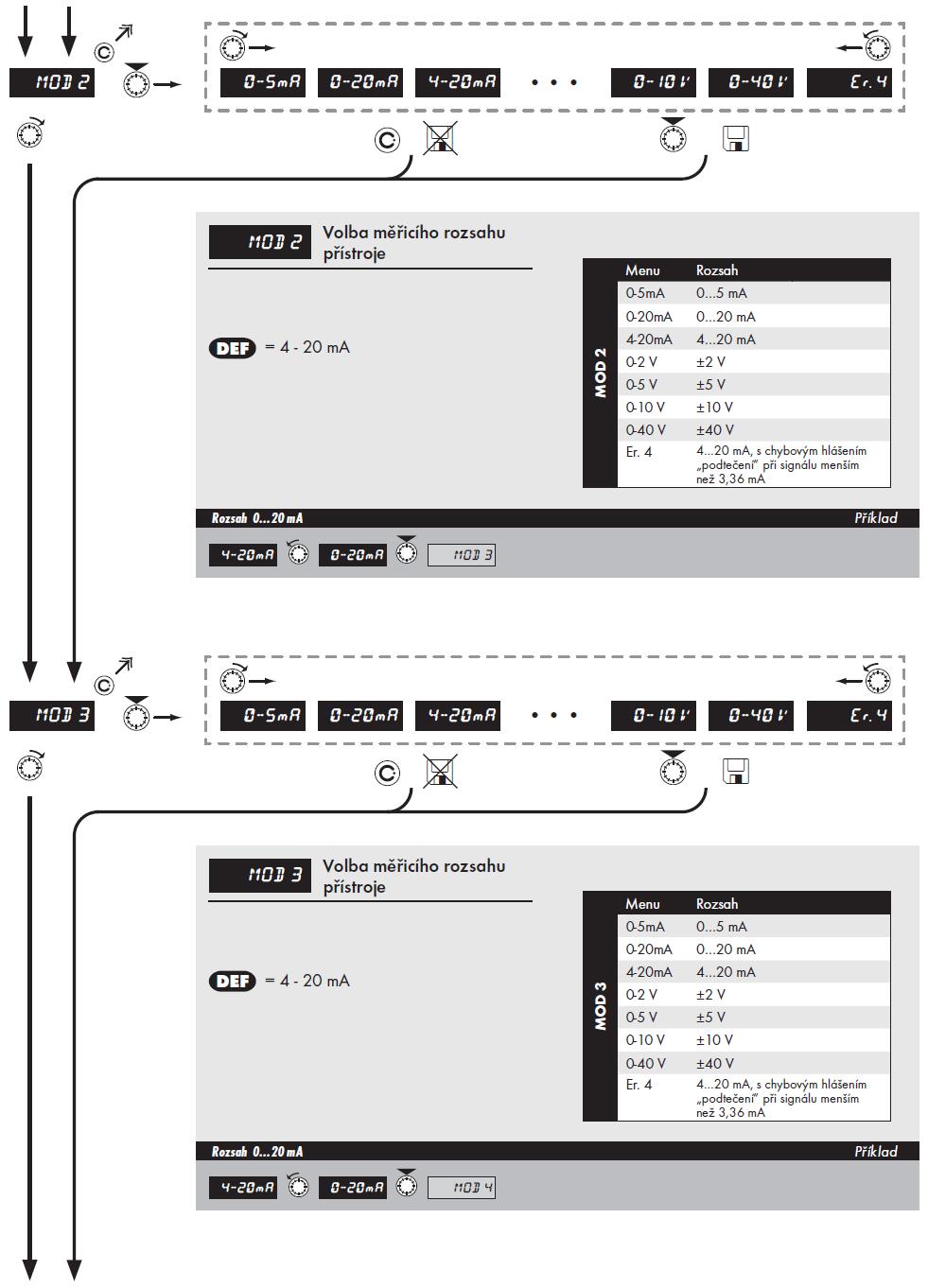

15 2.8 NASTAVENÍ VSTUPU PM - KANÁL B, C, D 15 / 71
16 16 / 71
17 2.9 NASTAVENÍ VSTUPU DC - KANÁL A - POKRAČ OVÁNÍ 17 / 71
18 2.10 NASTAVENÍ VSTUPU PM - KANÁL A - POKRAČ OVÁNÍ 18 / 71
19 2.11 NASTAVENÍ VSTUPU OHM - KANÁL A - POKRAČ OVÁNÍ 19 / 71
20 2.12 NASTAVENÍ VSTUPU RTD PT - KANÁL A - POKRAČ OVÁNÍ 2.13 NASTAVENÍ VSTUPU RTD NI - KANÁL A - POKRAČ OVÁNÍ 20 / 71
21 2.14 NASTAVENÍ VSTUPU T/C - KANÁL A - POKRAČ OVÁNÍ Měření teploty studeného konce je na svorkách přístroje. (viz čl. 5 METODA MĚŘENÍ STUDENÉHO KONCE) 21 / 71
22 2.15 NASTAVENÍ VSTUPU DU - KANÁL A Popis kalibrace rozsahu potenciometru je uveden v čl / 71
23 2.16 NASTAVENÍ VSTUPU PM - KANÁL B - POKRAČ OVÁNÍ 23 / 71
24 2.17 NASTAVENÍ VSTUPU PM - KANÁL C - POKRAČ OVÁNÍ 24 / 71
25 2.18 NASTAVENÍ VSTUPU PM - KANÁL D - POKRAČ OVÁNÍ 25 / 71
26 2.19 KOMPARÁTORY (zobrazí se pouze s volbou komparátory) 26 / 71
27 27 / 71
28 2.20 ANALOGOVÝ VÝSTUP (zobrazí se pouze s volbou analogový výstup) 28 / 71
29 2.21 ROZSAH ZOBRAZENÍ BARGRAFU 2.22 DĚ LENÍ LCD STUPNICE 29 / 71
30 2.23 POPIS LCD STUPNICE 2.24 JAS LCD STUPNICE 30 / 71
31 2.25 BARVA BARGRAFU 2.26 TYP MENU 31 / 71
32 2.27 NÁVRAT K VÝROBNÍ KALIBRACI A NASTAVENÍ 32 / 71

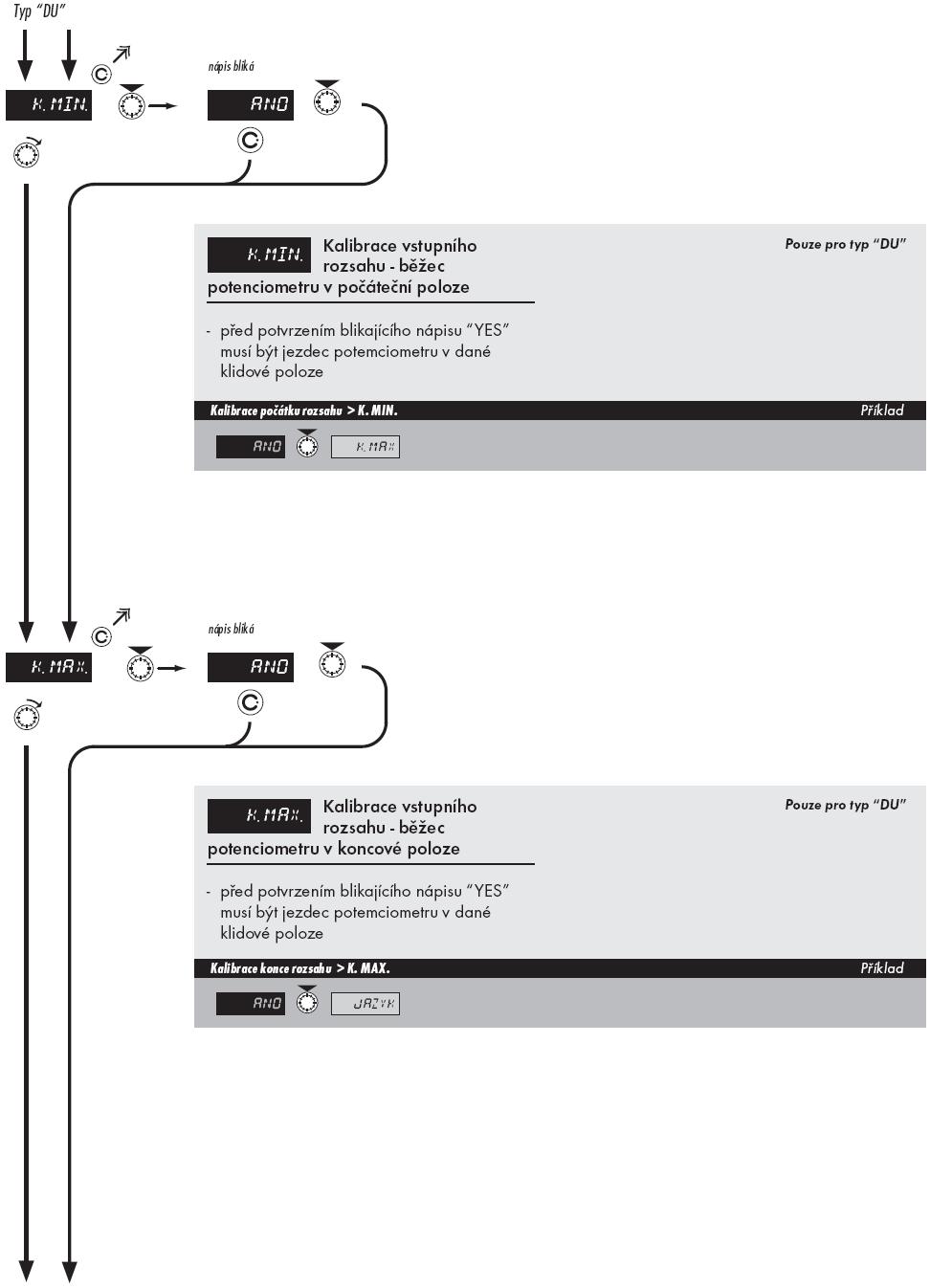

33 2.28 KALIBRACE VSTUPNÍHO ROZSAHU DU 33 / 71
34 2.29 JAZYKOVÁ VERZE MENU 2.30 NOVÉ PŘ ÍSTUPOVÉ HESLO 2.31 VERZE SW 34 / 71
35 3 NASTAVENÍ PROFI MENU 3.1 POPIS PROFI MENU PROFI menu je kompletní programovací menu, které obsahuje kompletní menu přístroje a je chráněné volitelným číselným kódem. Z výroby je přednastaveno LIGHT menu. 3.2 PŘ EPNUTÍ DO PROFI MENU 3.3 NASTAVENÍ PROFI - VSTUP vstup do PROFI menu povolení pro vstup do PROFI menu není závislé na nastavení v položce SERVIS > MENU přístup je chráněný heslem (pokud nebylo nastaveno v položce SERVIS > N. HESL. > PROFI =0) vstup do menu, zvoleného v položce SERVIS > MENU > LIGHT/PROFI přístup je chráněný heslem (pokud nebylo nastaveno v položce SERVIS > N. HESL. > LIGHT =0) pro vstup do LIGHT menu lze použít hesla pro LIGHT i PROFI menu NULOVÁNÍ VNITŘNÍCH HODNOT 35 / 71
36 3.3.2 VOLBA RYCHLOSTI MĚŘENÍ VOLBA POČTU AKTIVNÍCH VSTUPŮ VOLBA MĚŘICÍHO MODU PRO VÍCEKANÁLOVÉHO PŘÍSTROJE 36 / 71
37 37 / 71
38 3.3.5 VOLBA PŘEPÍNÁNÍ VSTUPŮ NASTAVENÍ PERIODY PŘEPÍNÁNÍ VSTUPŮ VOLBA TYPU PŘÍSTROJE PRO KANÁL A 38 / 71
39 3.3.8 VOLBA MĚŘICÍHO ROZSAHU - KANÁL A 39 / 71
40 3.3.9 VOLBA TYPU PŘIPOJENÍ SNÍMAČE Metoda a postup nastavení studených konců je popsán v čl. 5 METODA MĚŘENÍ STUDENÉHO KONCE NASTAVENÍ TEPLOTY STUDENÉHO KONCE 40 / 71
41 POSUNUTÍ POČÁTKU MĚŘICÍHO ROZSAHU KOMPENZACE 2-DRÁTOVÉHO VEDENÍ VOLBA MĚŘICÍHO ROZSAHU - KANÁL B 41 / 71

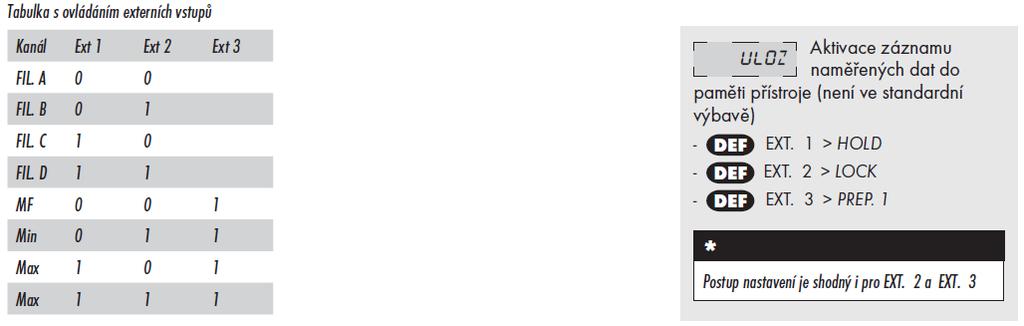

42 NASTAVENÍ HODIN REÁLNÉHO ČASU VOLBA FUNKCE EXTERNÍHO VSTUPU 42 / 71
43 VOLBA FUNKCE HOLD VOLITELNÉ DOPLŇKOVÉ FUNKCE TLAČÍTEK 43 / 71
44 VOLITELNÉ DOPLŇKOVÉ FUNKCE TLAČÍTEK - DOČASNÉ ZOBRAZENÍ 44 / 71

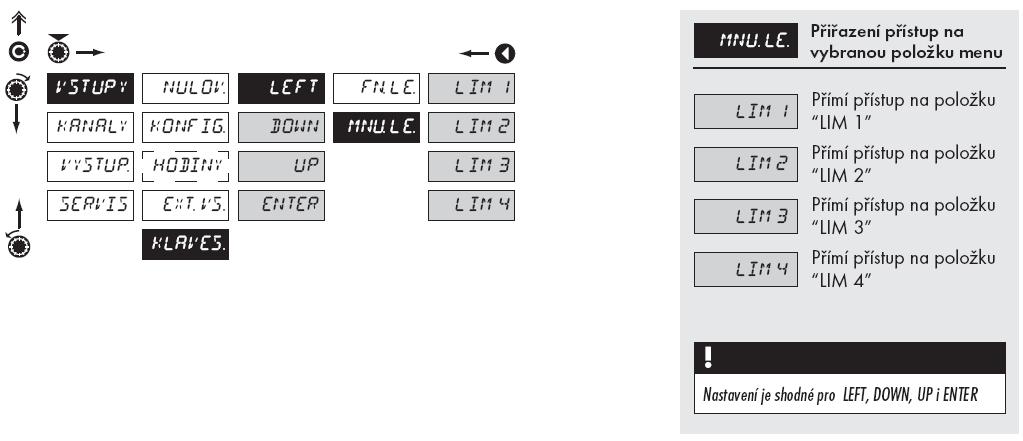

45 VOLITELNÉ DOPLŇKOVÉ FUNKCE TLAČÍTEK - PŘÍMÝ PŘÍSTUP NA POLOŽKU 3.4 NASTAVENÍ PROFI - KANÁLY ZOBRAZENÍ NA DISPLEJI 45 / 71
46 3.4.2 NASTAVENÍ PEVNÉ TÁRY DIGITÁLNÍ FILTRY 46 / 71
47 3.4.4 FORMÁT ZOBRAZENÍ - UMÍSTĚNÍ DESETINNÉ TEČKY ZOBRAZENÍ POPISU - MĚŘICÍCH JEDNOTEK Tabulka znaků je uvedena v čl / 71
48 3.4.6 VOLBA UKLÁDÁNÍ DAT DO PAMĚTI PŘÍSTROJE MATEMATICKÉ FUNKCE - VOLBA VSTUPU 48 / 71
49 3.4.8 MATEMATICKÉ FUNKCE MATEMATICKÉ FUNKCE - DESETINNÁ TEČKA 49 / 71
50 MATEMATICKÉ FUNKCE - MĚŘICÍ JEDNOTKY Tabulka znaků je uvedena v č VOLBA ZOBRAZENÍ KANÁLU PŘI PŘEPÍNÁNÍ 50 / 71
51 VOLBA UKLÁDÁNÍ DAT DO PAMĚTI PŘÍSTROJE VOLBA VYHODNOCENÍ MIN/MAX HODNOTY 51 / 71
52 3.5 NASTAVENÍ PROFI VYSTUPY VOLBA REŽIMU ZÁZNAMU DAT DO PAMĚTI PŘÍSTROJE NASTAVENÍ ZÁZNAMU DAT DO PAMĚTI PŘÍSTROJE RTC 52 / 71
53 3.5.3 NASTAVENÍ ZÁZNAMU DAT DO PAMĚTI PŘÍSTROJE FAST 53 / 71
54 3.5.4 POPIS FUNKCE RELÉ MOD > HYSTER OD - DO DAVKA 54 / 71

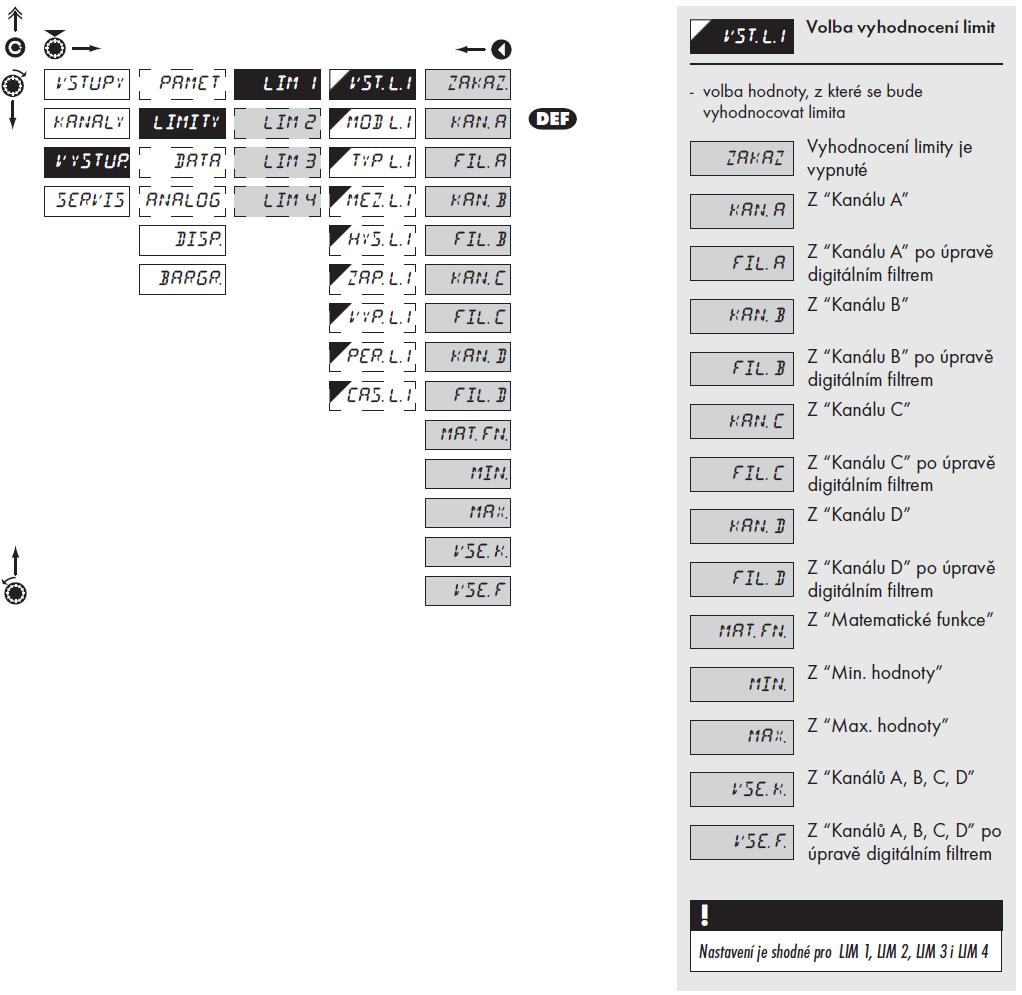

55 3.5.5 VOLBA VSTUPU PRO VYHODNOCENÍ LIMIT 55 / 71
56 3.5.6 VOLBA TYPU LIMIT VOLBA TYPU VÝSTUPU 56 / 71
57 3.5.8 NASTAVENÍ HODNOT PRO VYHODNOCENÍ MEZÍ VOLBA PŘENOSOVÉ RYCHLOSTI DATOVÉHO VÝSTUPU 57 / 71
58 NASTAVENÍ ADRESY PŘÍSTROJE VOLBA PROTOKOLU DATOVÉHO VÝSTUPU VOLBA VSTUPU PRO ANALOGOVÝ VÝSTUP 58 / 71
59 VOLBA TYPU ANALOGOVÉHO VÝSTUPU NASTAVENÍ ROZSAHU ANALOGOVÉHO VÝSTUPU VOLBA VSTUPU PRO ZOBRAZENÍ DISPLEJE 59 / 71
60 VOLBA JASU DISPLEJE BARGRAF - VOLBA VSTUPU PRO ZOBRAZENÍ 60 / 71
61 BARGRAF - VOLBA ZOBRAZOVACÍHO MÓDU BARGRAF - NASTAVENÍ SIGNALIZACE SEPNUTÍ RELÉ 61 / 71
62 BARGRAF - NASTAVENÍ ROZSAHU ZOBRAZENÍ BARGRAF - NASTAVENÍ LCD STUPNICE 62 / 71
63 63 / 71
64 BARGRAF - NASTAVENÍ BARVY BARGRAF - VOLBA BARVY BARGRAFU BARGRAF - NASTAVENÍ PÁSEM ZMĚNY BARVEV 64 / 71
65 BARGRAF - VOLBA INVERZNÍHO ZOBRAZENÍ BARGRAF - NASTAVENÍ JASU BARGRAFU 3.6 NASTAVENÍ PROFI - SERVIS 65 / 71
66 3.6.1 VOLBA TYPU PROGRAMOVACÍHO MENU OBNOVA VÝROBNÍHO NASTAVENÍ 66 / 71
67 3.6.3 KALIBRACE - VSTUPNÍHO ROZSAHU VOLBA JAZYKOVÉ VERZE MENU PŘÍSTROJE NASTAVENÍ NOVÉHO PŘÍSTUPOVÉHO HESLA IDENTIFIKACE PŘÍSTROJE 67 / 71
68 4 NASTAVENÍ POLOŽEK DO USER MENU USER menu je určené pro uživatele, který potřebuje měnit pouze několik položek nastavení bez možnosti změny základního nastavení přístroje (např. opakovaná změna nastavení limity). Na položkách označených inverzním trojúhelníkem z výroby nejsou žádné položky v USER menu povoleny. Nastavení lze provést v LIGHT nebo PROFI menu, s tím že USER menu pak přebírá danou strukturu menu. Položky menu sestavuje uživatel (Profi/Light) dle přání. Přístup není blokovaný heslem. 4.1 NASTAVENÍ 4.2 NASTAVENÍ POŘ ADÍ POLOŽEK V USER MENU 5 METODA MĚŘENÍ STUDENÉHO KONCE Přístroj se vstupem pro měření teploty s termočlánkem umožňuje nastavení dvou typů měření studeného konce. 68 / 71
69 5.1 S REFERENČ NÍM TERMOČ LÁNKEM referenční termočlánek může být umístěn ve stejném místě jako měřicí přístroj nebo v místě se stabilní teplotou/ kompenzační krabici při měření s referenčním termočlánkem nastavte v menu přístroje PRIPOJ. na INT.2 nebo EXT.2 při použití termostatu (kompenzační krabice nebo prostředí s konstantní teplotou) nastavte v menu přístroje T..S.K. jeho teplotu (platí pro nastavení PRIPOJ. na EXT.2) pokud je referenční termočlánek umístěn ve stejném prostředí jako měřicí přístroj tak nastavte v menu přístroje PRIPOJ. na INT.2 Na základě této volby probíhá měření okolní teploty čidlem umístěným ve svorkovnici přístroje. 5.2 BEZ REFERENČ NÍHO TERMOČ LÁNKU v přístroji není kompenzována nepřesnost vznikající vytvořením rozdílných termočlánků na přechodu svorka/vodič termočlánku při měření bez referenčního termočlánku nastavte v menu přístroje PRIPOJ. na INT1. nebo EXT1. při měření teploty bez použití referenčního termočlánku může být chyba naměřeného údaje i 10 C (platí pro nastavení PRIPOJ. na EXT1.) 6 DATOVÝ PROTOKOL Přístroje komunikují po sériové lince RS232 nebo RS485. Pro komunikaci používá ASCII protokol. Komunikace probíhá v následujícím formátu: ASCII: DIN MessBus: 8 bitů, bez parity, jeden stop bit 7 bitů, sudá parita, jeden stop bit Rychlost přenosu je nastavitelná v menu přístroje. Adresa přístroje se nastavuje v menu přístroje v rozsahu Výrobní nastavení přednastaví vždy ASCII protokol, rychlost 9600 Baud, adresu 00. Použitý typ linky - RS232 / RS485 - je určen výstupní kartou, kterou přístroj automaticky identifikuje. 6.1 PODROBNÝ POPIS KOMUNIKACE PO SÉRIOVÉ LINCE 6.2 LEGENDA RELÉ, TÁRA 69 / 71
70 7 CHYBOVÁ HLÁŠENÍ 8 TABULKA ZNAKŮ Přístroj umožňuje ke klasickým číselným formátům přidat dva znaky popisu (na úkor počtu zobrazovaných míst). Zadávání se provádí pomocí posunutého ASCII kódu. Při úpravě se na prvních dvou pozicích zobrazují zadané znaky a na posledních dvou kód příslušného znaku od 0 do 95. Číselná hodnota daného znaku je rovna součtu čísel na obu osách tabulky. Popis se ruší zadáním znaků s kódem / 71
71 březen 2010 ZPA Nová Paka, a.s. 71 / 71
