2 Druhy odpadních vod, jejich vlastnosti, kanalizace pro veřejnou potřebu, venkovní stokové sítě Přednáška č. 2 Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 2

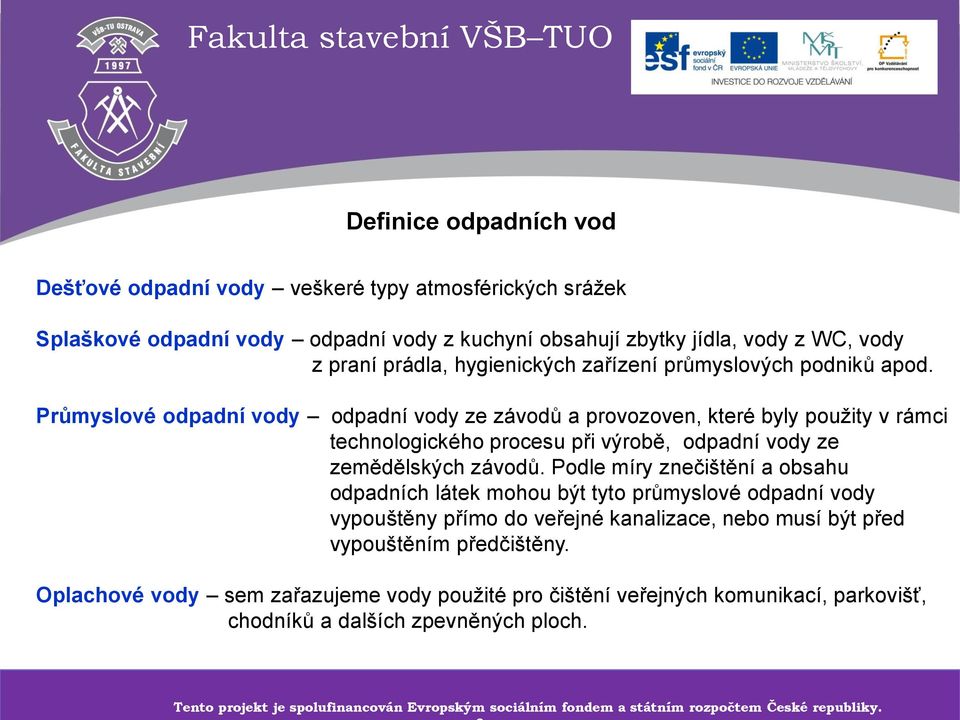

3 Definice odpadních vod Dešťové odpadní vody veškeré typy atmosférických srážek Splaškové odpadní vody odpadní vody z kuchyní obsahují zbytky jídla, vody z WC, vody z praní prádla, hygienických zařízení průmyslových podniků apod. Průmyslové odpadní vody odpadní vody ze závodů a provozoven, které byly použity v rámci technologického procesu při výrobě, odpadní vody ze zemědělských závodů. Podle míry znečištění a obsahu odpadních látek mohou být tyto průmyslové odpadní vody vypouštěny přímo do veřejné kanalizace, nebo musí být před vypouštěním předčištěny. Oplachové vody sem zařazujeme vody použité pro čištění veřejných komunikací, parkovišť, chodníků a dalších zpevněných ploch. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 3

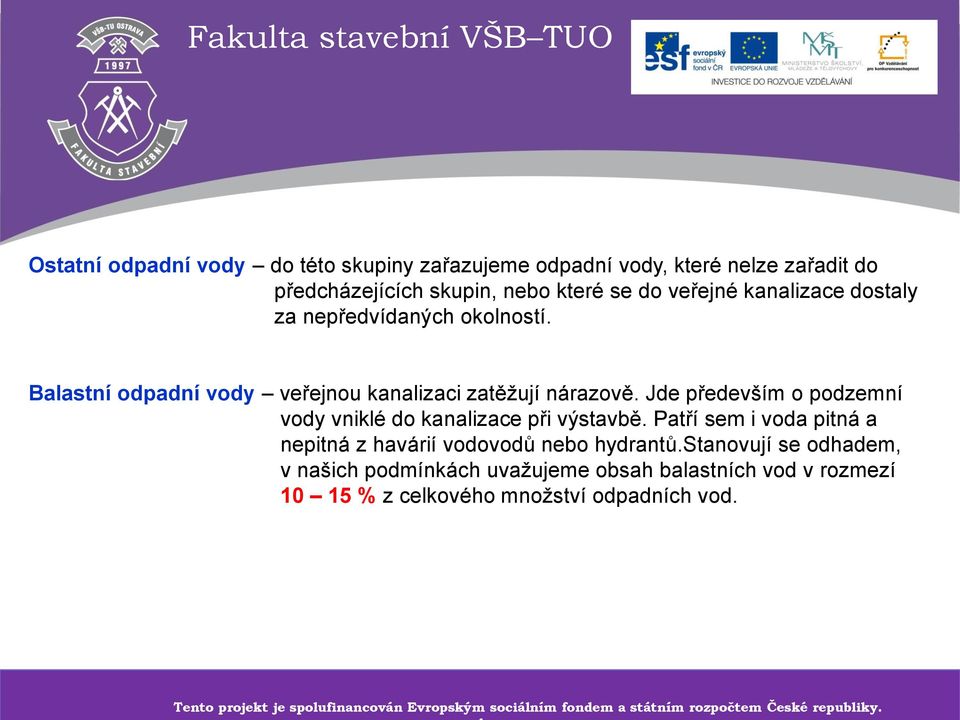

4 Ostatní odpadní vody do této skupiny zařazujeme odpadní vody, které nelze zařadit do předcházejících skupin, nebo které se do veřejné kanalizace dostaly za nepředvídaných okolností. Balastní odpadní vody veřejnou kanalizaci zatěžují nárazově. Jde především o podzemní vody vniklé do kanalizace při výstavbě. Patří sem i voda pitná a nepitná z havárií vodovodů nebo hydrantů.stanovují se odhadem, v našich podmínkách uvažujeme obsah balastních vod v rozmezí % z celkového množství odpadních vod. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 4

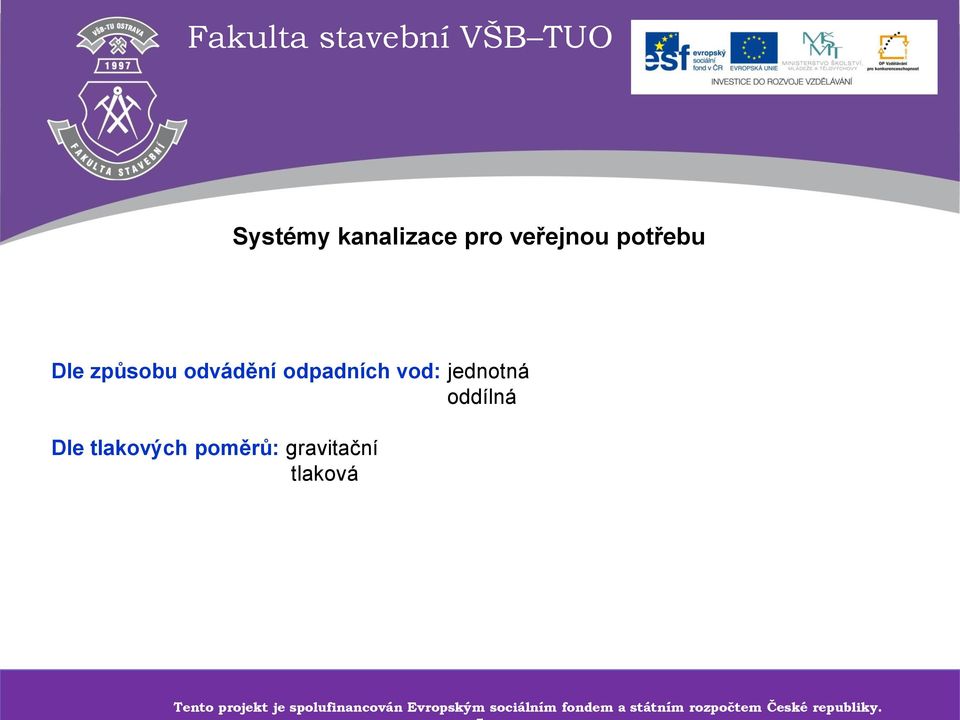

5 Systémy kanalizace pro veřejnou potřebu Dle způsobu odvádění odpadních vod: jednotná oddílná Dle tlakových poměrů: gravitační tlaková Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 5

6 Gravitační kanalizace Radiální systém vhodný pro odvádění kotlin. Stoky se paprskovitě sbíhají do nejnižšího místa gravitačně, v případě nutnosti i přečerpáváním do ČOV. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 6

7 Věterný systém používá se ve členitém terénu. Stoky se vedou pokud možno nejkratším směrem a nejvýhodnějším sklonem k nejnižšímu bodu soustředění odpadních vod. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 7

8 Úchytný systém s výhodou se uplatňuje v dlouhých táhlých údolích. Úchytná stoka v komunikaci podél vodního toku přejímá odpadní vody z jednotlivých sběračů. Zmenšení dimenzí úchytné stoky jednotné stokové soustavy lze dosáhnout zřízením odlehčovací komory. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 8

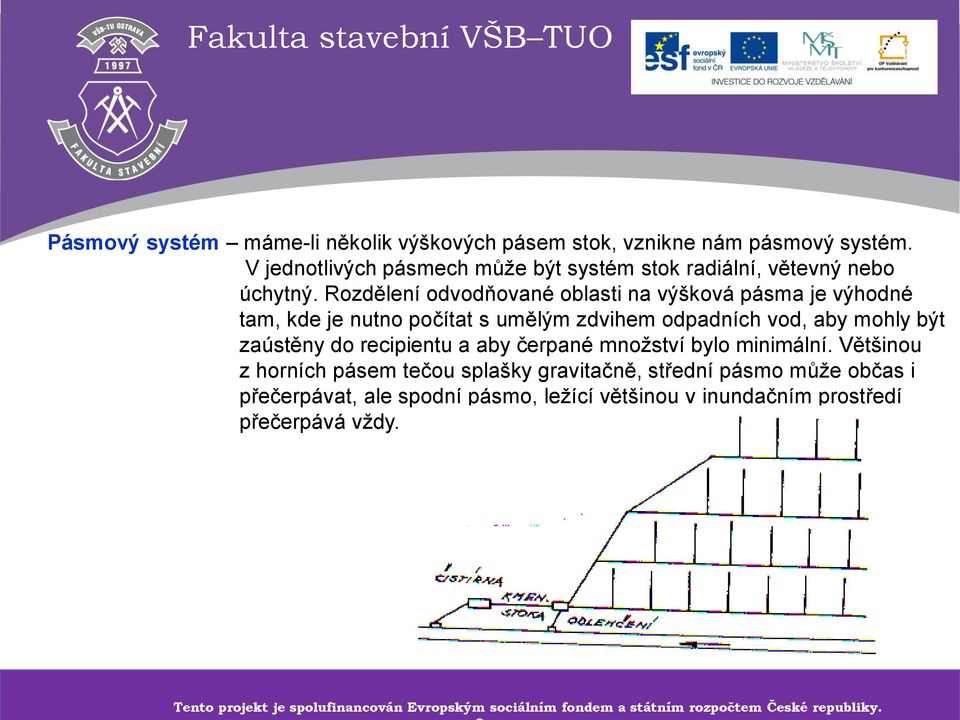

9 Pásmový systém máme-li několik výškových pásem stok, vznikne nám pásmový systém. V jednotlivých pásmech může být systém stok radiální, větevný nebo úchytný. Rozdělení odvodňované oblasti na výšková pásma je výhodné tam, kde je nutno počítat s umělým zdvihem odpadních vod, aby mohly být zaústěny do recipientu a aby čerpané množství bylo minimální. Většinou z horních pásem tečou splašky gravitačně, střední pásmo může občas i přečerpávat, ale spodní pásmo, ležící většinou v inundačním prostředí přečerpává vždy. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 9

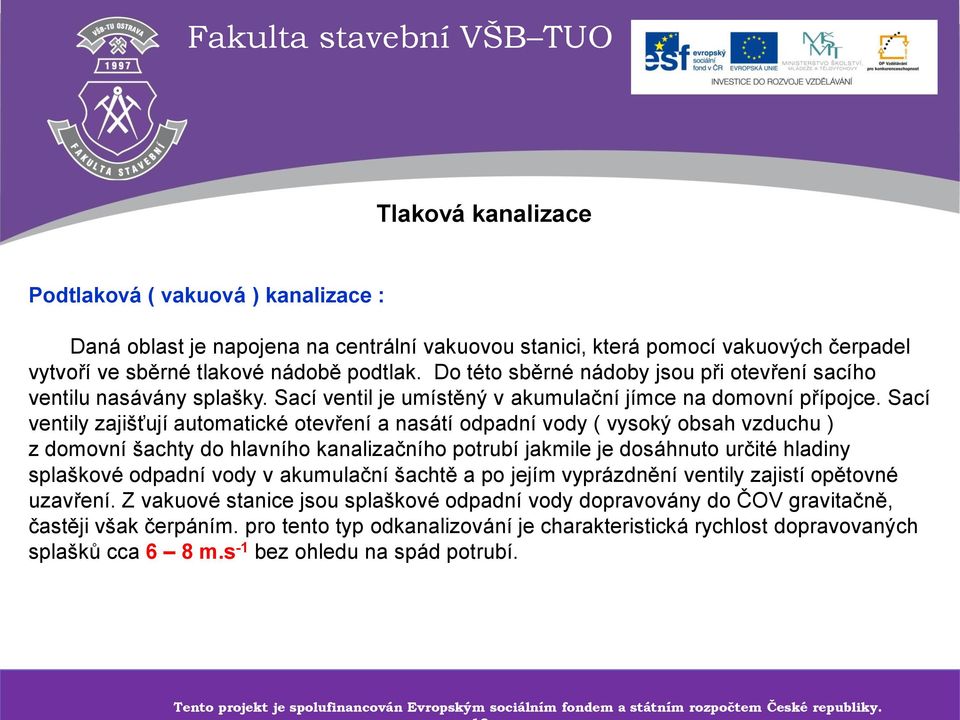

10 Tlaková kanalizace Podtlaková ( vakuová ) kanalizace : Daná oblast je napojena na centrální vakuovou stanici, která pomocí vakuových čerpadel vytvoří ve sběrné tlakové nádobě podtlak. Do této sběrné nádoby jsou při otevření sacího ventilu nasávány splašky. Sací ventil je umístěný v akumulační jímce na domovní přípojce. Sací ventily zajišťují automatické otevření a nasátí odpadní vody ( vysoký obsah vzduchu ) z domovní šachty do hlavního kanalizačního potrubí jakmile je dosáhnuto určité hladiny splaškové odpadní vody v akumulační šachtě a po jejím vyprázdnění ventily zajistí opětovné uzavření. Z vakuové stanice jsou splaškové odpadní vody dopravovány do ČOV gravitačně, častěji však čerpáním. pro tento typ odkanalizování je charakteristická rychlost dopravovaných splašků cca 6 8 m.s -1 bez ohledu na spád potrubí. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 10

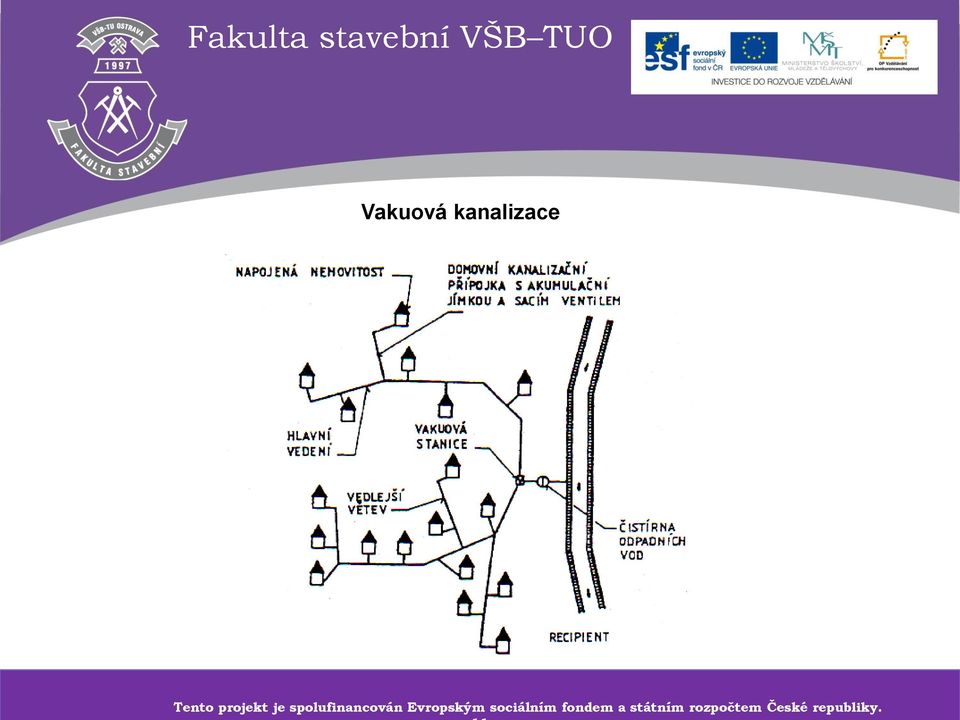

11 Vakuová kanalizace Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 11

12 Tlaková kanalizace - tlaková kanalizace je nejčastěji užívaný systém založený na principu přetlaku uvnitř větevné nebo okruhové trubní sítě. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 12

13 Pneumatická kanalizace - výhodou tohoto systému je doprava odpadních vod z místa akumulace pomocí tlakového vzduchu do ČOV i na velké vzdálenosti. Takto může být dopravována i velmi znečištěná voda neboť splašky nejsou v kontaktu s rotujícím zařízením a nemůže tak dojít k poškození strojního vybavení. Odpadní vody tečou gravitačně do předšachty a z ní do pracovní nádrže. Po jejím naplnění se do ní pomocí kompresoru vžene tlakový vzduch a odpadní voda je vytlačována do výtlaku. Směr toku řídí vestavěné zpětné klapky. Po vyprázdnění se pracovní nádrž odvzdušní a cyklus se opakuje. Výhodné je použití dvou nádrží aby byl zajištěn plynulý provoz. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 13

14 Pneumatická kanalizace Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 14

15 Dešťové srážky Dešťová voda při průchodu zemskou atmosférou vykazuje hodnotu přibližně 5,6 ph. Znečišťování dešťové vody: Rozpuštěné a nerozpuštěné látky v atmosférických srážkách. Znečištění, které se během bezdeštného období nahromadí na povrchu území a je za deště odváděno s dešťovou vodou. Znečištění, vzniklé při kontaktu dešťové vody s materiály na povrchu území. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 15

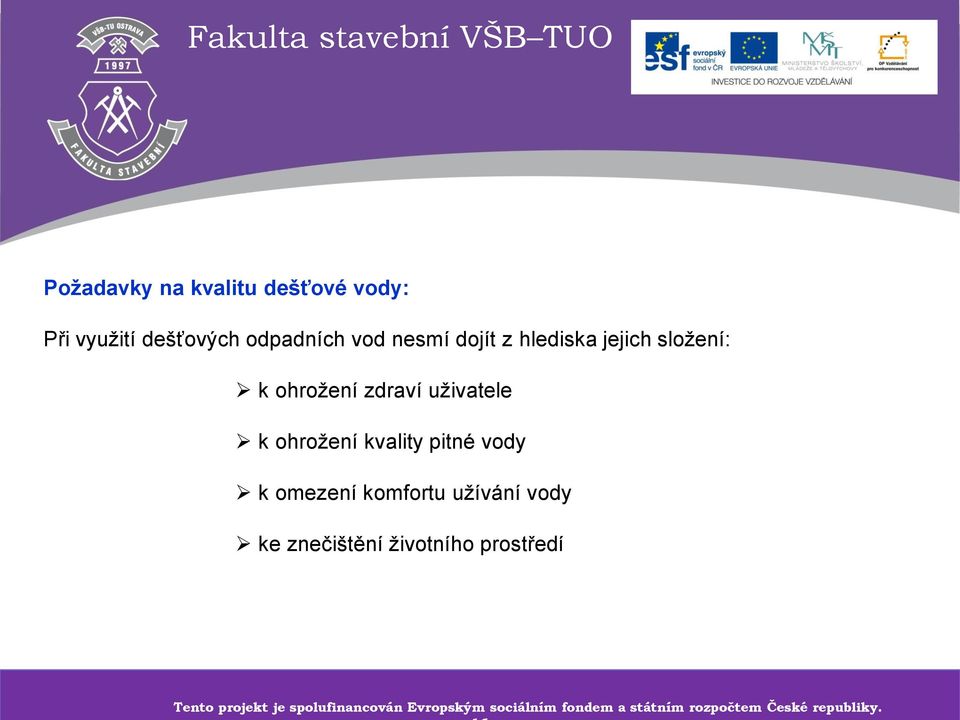

16 Požadavky na kvalitu dešťové vody: Při využití dešťových odpadních vod nesmí dojít z hlediska jejich složení: k ohrožení zdraví uživatele k ohrožení kvality pitné vody k omezení komfortu užívání vody ke znečištění životního prostředí Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 16
