1 Téma sady: Všeobecně o vytápění. Název prezentace: umístění potrubí Autor prezentace: Ing. Eva Václavíková VY_32_INOVACE_1214_umístění_potrubí_pwp

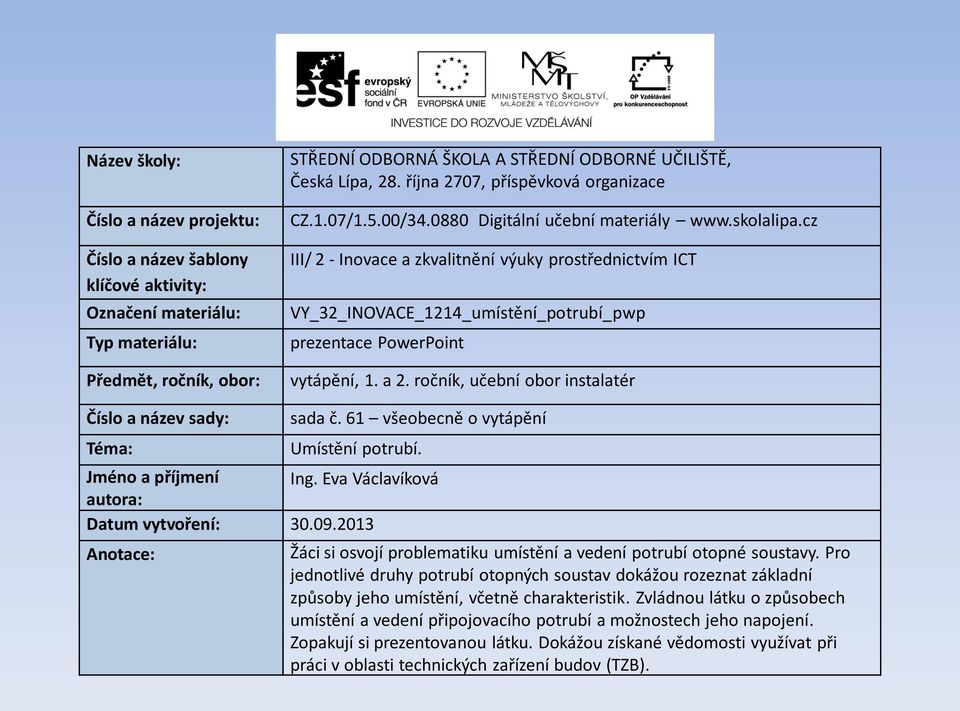

2 Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: STŘEDNÍ ODBORNÁ ŠKOLA A STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace CZ.1.07/1.5.00/ Digitální učební materiály III/ 2 - Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_1214_umístění_potrubí_pwp prezentace PowerPoint vytápění, 1. a 2. ročník, učební obor instalatér Číslo a název sady: Téma: sada č. 61 všeobecně o vytápění Umístění potrubí. Jméno a příjmení Ing. Eva Václavíková autora: Datum vytvoření: Anotace: Žáci si osvojí problematiku umístění a vedení potrubí otopné soustavy. Pro jednotlivé druhy potrubí otopných soustav dokážou rozeznat základní způsoby jeho umístění, včetně charakteristik. Zvládnou látku o způsobech umístění a vedení připojovacího potrubí a možnostech jeho napojení. Zopakují si prezentovanou látku. Dokážou získané vědomosti využívat při práci v oblasti technických zařízení budov (TZB).

cz III/ 2 - Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_1214_umístění_potrubí_pwp prezentace PowerPoint vytápění, 1. a 2.

3 Osnova prezentace: 1. Způsoby umístění potrubí. 2. Možnosti vedení připojovacího potrubí. 3. Možnosti napojení otopných těles. 4. Kontrolní otázky a odpovědi. 5. Údaje o prezentaci, literatura.

4 Umístění potrubí otopné soustavy (OS). Způsoby umístění potrubí OS: A. ležaté potrubí (rozvod) - potrubí se obvykle zavěšuje do objímek, ukládá na podpory či konzoly, nebo se umísťuje do zavěšených instalačních žlabů potrubí se obvykle vede u stropu suterénu domu - je možné ukládat potrubí na podpory do instalačních kanálů pod podlahou přízemí obvykle u nepodsklepených nebo částečně podsklepených budov Potrubí je třeba spádovat kvůli možnosti jeho úplného vypuštění.

zavěšených instalačních žlabů potrubí se obvykle vede u stropu suterénu domu - je možné ukládat potrubí na podpory do

5 B. stoupací potrubí - potrubí se obvykle upevňuje do objímek zejména u plastového potrubí umístěného v instalačních šachtách nebo skrytě, musí být důsledně umožněna dilatace, jinak se potrubí zvlní a poruší - ocelové potrubí se může vést bez závěsů, upevňuje se ve stropní konstrukci prostupu pater používá se u klasického způsobu vedení C. připojovací potrubí - závisí na volbě základního způsobu vedení rozvodu, souvisejících stavebních konstrukcích, umístění a napojení otopných těles (OT)

bez závěsů, upevňuje se ve stropní konstrukci prostupu pater používá se u klasického způsobu vedení C.

6 Možnosti vedení připojovacího potrubí: 1. připojovací potrubí vedené podlahou - používá se, pokud to podlaha umožňuje zejména svou konstrukcí a stavební výškou - potrubí musí být v celé délce chráněno ochrannou trubkou flexibilní chráničkou nebo vyztuženou tepelně izolační trubicí - potrubí se kotví k hrubé podlaze třmeny nesmí se deformovat izolace potrubí - v ohybech trubky do rozvaděče nebo k připojovací armatuře OT musí být dodržen alespoň minimální poloměr ohybu trubky (cca 5-10 Ø trubky) používají se plastové vodící oblouky

být v celé délce chráněno ochrannou trubkou flexibilní chráničkou nebo vyztuženou tepelně izolační trubicí - potrubí se kotví k hrubé

2. připojovací potrubí vedené nad podlahou po stěně - používá se, pokud je nevhodné nebo zbytečné vést potrubí podlahou například při rekonstrukcích historických domů, v místnostech bez vysokých

7 2. připojovací potrubí vedené nad podlahou po stěně - používá se, pokud je nevhodné nebo zbytečné vést potrubí podlahou například při rekonstrukcích historických domů, v místnostech bez vysokých estetických požadavků,... - potrubí se kotví ke stěně příchytkami - pro omezení rušivého vzhledu lze potrubí zakrýt soklovou krycí lištou Otopná tělesa (OT) lze napojit na připojovací potrubí otopné soustavy (OS) různými způsoby: - způsob je určen zejména konstrukcí OT - některá OT mají vlastní připojovací armaturu

.. - potrubí se kotví ke stěně příchytkami - pro omezení rušivého vzhledu lze potrubí zakrýt soklovou krycí lištou Otopná

8 Možnosti napojení otopných těles (OT) s připojovací armaturou: - napojení kovovým připojovacím potrubím s nerozebíratelným spojem potrubí jsou to tenkostěnné trubky z oceli, mědi nebo mosazi - napojení kovovým připojovacím potrubím z instalační krabice je to obdoba předchozího připojení, instalační krabice umožňuje pozdější změny - napojení hydraulickou zásuvkou poskytuje možnost snadné manipulace s OT - přímé napojení s armaturou OT potrubí je zavedeno ohybem k armatuře, ohyb je chráněn

krabice je to obdoba předchozího připojení, instalační krabice umožňuje pozdější změny - napojení hydraulickou zásuvkou

9 1. Vysvětlete obvyklé způsoby umístění ležatého potrubí (rozvodu) otopných soustav. 2. Jak se obvykle upevňuje stoupací plastové potrubí, umístěné v instalačních šachtách nebo skrytě? 1. Potrubí se obvykle zavěšuje do objímek, ukládá na podpory či konzoly, nebo se umísťuje do zavěšených instalačních žlabů. 2. Potrubí se obvykle upevňuje do objímek tak, aby byla umožněna jeho dilatace.

1. Potrubí se obvykle zavěšuje do objímek, ukládá na podpory či konzoly, nebo se umísťuje do

10 Údaje o prezentaci Literatura, prameny, citace, souhlasy s užitím Prezentaci zpracovala Ing. Eva Václavíková. Všechna práva vyhrazena. Použití je určeno pro účely výuky a vzdělávání. Použité podklady: - vlastní materiály autora
