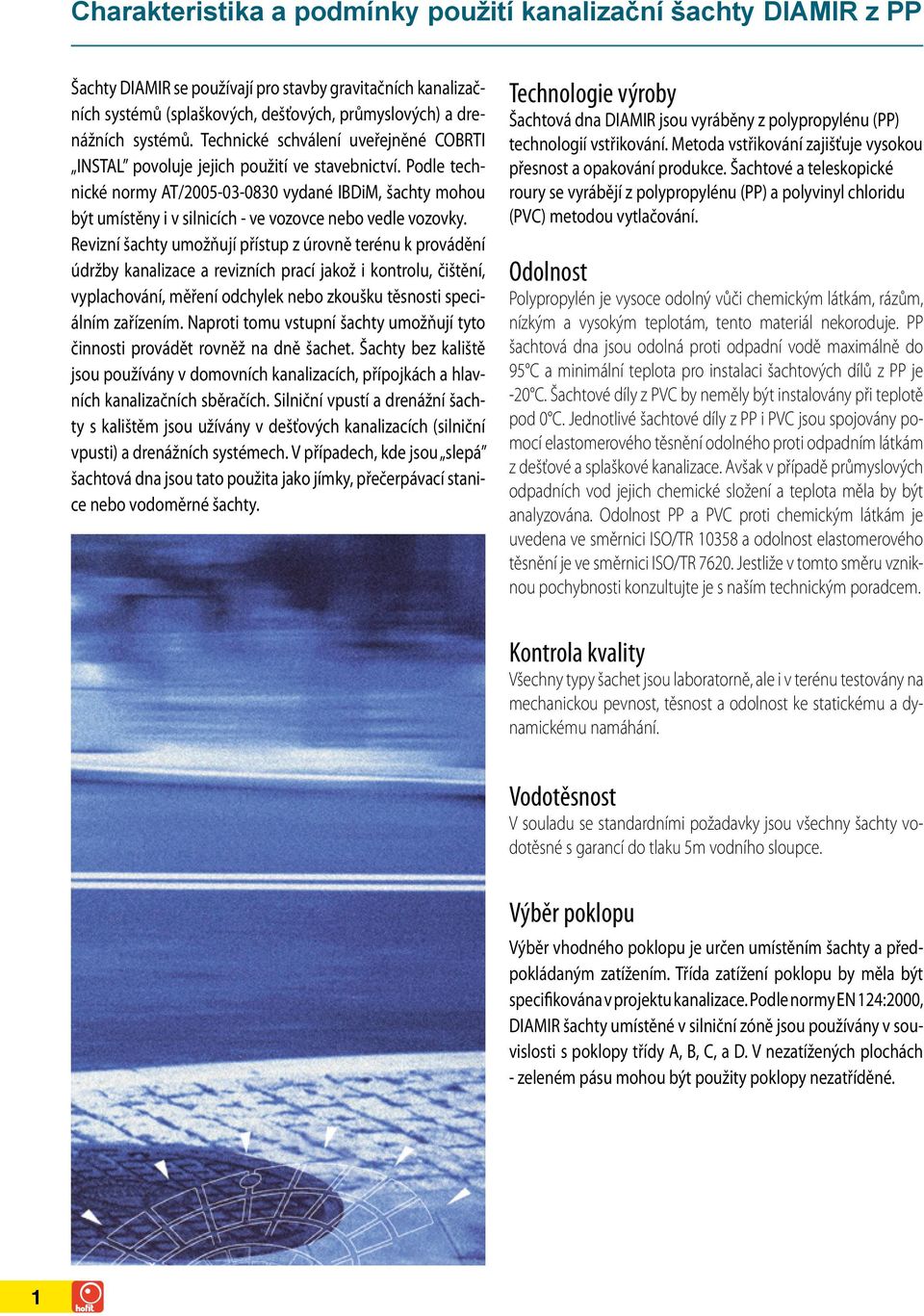

2 Charakteristika a podmínky použití kanalizační šachty DIAMIR z PP Šachty DIAMIR se používají pro stavby gravitačních kanalizačních systémů (splaškových, dešťových, průmyslových) a drenážních systémů. Technické schválení uveřejněné COBRTI INSTAL povoluje jejich použití ve stavebnictví. Podle technické normy AT/ vydané IBDiM, šachty mohou být umístěny i v silnicích - ve vozovce nebo vedle vozovky. Revizní šachty umožňují přístup z úrovně terénu k provádění údržby kanalizace a revizních prací jakož i kontrolu, čištění, vyplachování, měření odchylek nebo zkoušku těsnosti speciálním zařízením. Naproti tomu vstupní šachty umožňují tyto činnosti provádět rovněž na dně šachet. Šachty bez kaliště jsou používány v domovních kanalizacích, přípojkách a hlavních kanalizačních sběračích. Silniční vpustí a drenážní šachty s kalištěm jsou užívány v dešťových kanalizacích (silniční vpusti) a drenážních systémech. V případech, kde jsou slepá šachtová dna jsou tato použita jako jímky, přečerpávací stanice nebo vodoměrné šachty. Technologie výroby Šachtová dna DIAMIR jsou vyráběny z polypropylénu (PP) technologií vstřikování. Metoda vstřikování zajišťuje vysokou přesnost a opakování produkce. Šachtové a teleskopické roury se vyrábějí z polypropylénu (PP) a polyvinyl chloridu (PVC) metodou vytlačování. Odolnost Polypropylén je vysoce odolný vůči chemickým látkám, rázům, nízkým a vysokým teplotám, tento materiál nekoroduje. PP šachtová dna jsou odolná proti odpadní vodě maximálně do 95 C a minimální teplota pro instalaci šachtových dílů z PP je -20 C. Šachtové díly z PVC by neměly být instalovány při teplotě pod 0 C. Jednotlivé šachtové díly z PP i PVC jsou spojovány pomocí elastomerového těsnění odolného proti odpadním látkám z dešťové a splaškové kanalizace. Avšak v případě průmyslových odpadních vod jejich chemické složení a teplota měla by být analyzována. Odolnost PP a PVC proti chemickým látkám je uvedena ve směrnici ISO/TR a odolnost elastomerového těsnění je ve směrnici ISO/TR Jestliže v tomto směru vzniknou pochybnosti konzultujte je s naším technickým poradcem. Kontrola kvality Všechny typy šachet jsou laboratorně, ale i v terénu testovány na mechanickou pevnost, těsnost a odolnost ke statickému a dynamickému namáhání. Vodotěsnost V souladu se standardními požadavky jsou všechny šachty vodotěsné s garancí do tlaku 5m vodního sloupce. Výběr poklopu Výběr vhodného poklopu je určen umístěním šachty a předpokládaným zatížením. Třída zatížení poklopu by měla být specifikována v projektu kanalizace. Podle normy EN 124:2000, DIAMIR šachty umístěné v silniční zóně jsou používány v souvislosti s poklopy třídy A, B, C, a D. V nezatížených plochách - zeleném pásu mohou být použity poklopy nezatříděné. 1

3 Výhody šachet DIAMIR Šachty DIAMIR zaručují: Celkovou vodotěsnost proti pronikání spodní vody a únik odpadních vod Nízký odpor tekoucích odpadních vod, čímž se zabraňuje usazování nečistot v šachtovém dnu Minimální životnost šachet 100 let Vysokou odolnost proti tlaku spodních vod díky pevnostnímu žebrování šachtových dílů Rychlou a snadnou montáž díky posuvnému uložení na těsnění Nízkou hmotnost jednotlivých částí, což snižuje na minimum potřebu těžkých mechanismů a budování příjezdových cest Mimo tato označení týkající se šachtových den vyrábějí se silniční vpusti s kalištěm ve dvou typech: SD-G s hladkostěnou rourou prům. 400 mm a SD-K s korugovanou rourou prům. 315mm a prům. 425 mm. Klasifikace Nabízíme pět nejmodernějších systémů pod tradičním názvem DIAMIR. Počet následujících názvů se vztahuje k průměrům šachtových rour nebo šachet skládající se ze šachtových skruží. Systém šachet nabízí DIAMIR 315, DIAMIR 400, DIAMIR 425, DIAMIR 600, DIAMIR 1000 Každý systém nabízí následující typy šachet závisí na typu šachtové roury (skruže) hladkostěnná (označení G) korugovaná (označení K) a závisí na hrdlech pro připojení rour k šachtovému dnu určeno pro hladkostěnné roury (označení G) určeno pro K2-Kan strukturované korugované roury (označení K) příklady: typ S 400 G-K2 týká se šachty s hladkostěnnou šachtovou rourou průměru 400 mm a šachtové dno s hrdly pro připojení rour K2-kan. typ S 600 K-G týká se šachty s korugovanou šachtovou rourou průměru 600 mm a šachtové dno je s hrdly pro připojení hladkostěnných rour. 2

4 Umístění a instalace šachet 315 a 400 Výkop měl by být proveden tak, aby poskytoval dostatečný prostor kolem šachty - 50 cm pro vstupní šachtu a 30 cm pro revizní šachtu. Dno výkopu je třeba vyrovnat a odstranit velké a ostré kameny, připravit podsyp o tloušťce: 10 cm pro přírodní stabilní zeminu cm pro přírodní mírně nestabilní-rozpínavou zeminu cm pro přírodní nestabilní-rozpínavou zeminu Vyšší úroveň spodní vody vyžaduje potřebu silnější podsypové vrstvy. Podsyp by měl být složen z písku (hrubozrnného, středně zrnného nebo jemně zrnný) nebo i ze směsi zahrnující různou velikost zrn. Podložní vrstva přímo pod šachtovým dnem by měla být mírně zhutněna umožňující přesné nastavení šachty a napojení rour a to i během provádění obsypu. Podsyp tak zůstane plně kompaktní spolu s dalšími vrstvami kolem šachty. Šachtové dno se umístí na podsyp pečlivě vyvážený vodováhou. Pozornost musí být věnována vyplnění každé dutiny v důsledku skutečného tvaru šachtového dna. Poté se spojí hrdla vtoku a odtoku šachtového dna s dříky odpadních rour. Nenapojená hrdla šachtového dna je nutno zaslepit hrdlovými uzávěry. Roury se nesmí opírat jen bodově, proto je nutné rovnoměrné podepření dna šachty i rour pod hrdlovými spoji. Poloha se zkontroluje pomocí vodováhy. Následný obsyp šachtového dna materiálem se provádí asi 15 cm nad vtoková hrdla. utnění je třeba provádět pečlivě - nejlépe dusání nohama. bobtnavá, rozpínavá a nestabilní zemina. Materiál k zasypání šachty musí být bez úlomků, ostrých kamenů, organických materiálů, odpadů, kořenů, stromů, atp. Obsypový materiál nesmí být zmrzlý nebo hrudovitý - maximální velikost částic nesmí překročit 40 mm. Tekutá zemina je nepřijatelná. V případech, kde stavební plocha má být odvodněna, plán odvodnění musí být pečlivě připraven a udržován tak, aby se nezhoršila únosnost půdy. Zhutnění obsypu je nejlépe provádět ušlapáváním nohami (po vrstvách ne silnějšími než 15 cm) nebo lehkou mechanizací (po vrstvách ne silnějšími než 30 cm). Užití těžké mechanizace není dovoleno, je nutné zabránit deformaci šachet nebo rour během jejich obsypávání. Obsypávání šachet v zeleném pásmu by mělo být zhutnění minimálně 90% u revizních šachet a 95% Proctora. V případě montáže šachet v silničním pásmu obsypový materiál měl by splňovat koeficient zhutnění a modul pružnosti E2 požadavek vyplývající z úrovně uložení dna, konstrukce vozovky (násyp, výkop) a dopravní zátěže. Poté se připojí a usadí šachtová roura do hrdla šachtového dna revizní šachty nebo šachtová skruž do dna vstupní šachty. Tyto části nutno usadit na odpovídající výšku s ohledem na uložení dna šachty jakož i s ohledem k určenému typu poklopu. Před montáží konce šachtové roury do hrdla šachtového dna měl by být okraj namazán kluzným prostředkem. Obsyp musí být prováděn po vrstvách stejnoměrně kolem šachty - výška vrstev by neměla přesahovat 15 cm. Šachta může být zasypávána vykopaným materiálem nebo dovezeným materiálem, který se snadno zhutní. Nemůže být použita 3

5 Umístění a instalace šachet 315 a 400 Na šachty se mohou instalovat následující typy poklopů: 1. Teleskop s litinovým poklopem Teleskop je připojen na šachtovou rouru speciálně-profilovaným elastomerovým těsněním. Teleskop musí být namontován nejméně 20 cm v šachtové rouře. Zbylá část - výška teleskopu musí dosáhnout úrovně terénu. Litinový poklop teleskopu musí lícovat s povrchem vozovky (terénu). V terénu s těžkým provozem nebo nekompaktních podložích musí být poklop uložen na podklad z betonu B30 minimální výšky 20 cm. 2. Betonový poklop s kónusem Betonový kónus se instaluje souose přímo na šachtovou rouru a řádně zhutněnou plochu (příp. betonovou vrstvu). Na betonový kónus se pokládá betonový poklop nebo poklop litinový. Poklop musí být položen tak, aby se zabránilo jeho posunutí. Mezi koncem šachtové roury a poklopem musí být ponechána asi 5 cm mezera jako ochrana pro přenos zátěže. 3. Teleskopický adaptér s litinovým poklopem Adaptér se vkládá do korugované šachtové roury 600 s elastomerovým těsněním. orní část je určena pro užití ve spojení s litinovým poklopem vhodného zatížení. Adaptér s poklopem může být osazen přímo na terén nebo na betonový prstenec. 4. Betonový prstenec s litinovým poklopem Betonový prstenec se pokládá přímo na řádně zhutněnou zem (příp. betonovou vrstvu). Na prstenec se osadí poklop 600 vhodného zatížení. Poklop musí být položen tak, aby se zabránilo jeho posunutí. Mezi koncem šachtové roury a poklopem musí být ponechána asi 5 cm mezera jako ochrana pro přenos zátěže. 5. Poklop z PP (polypropylenu) Poklop je instalován bez těsnění přímo na šachtovou rouru, která musí být vynesena do úrovně terénu. PP poklop je připevněn k šachtové rouře dvěma šrouby. 4

6 DIAMIR 315 Šachtové dno přímé s těsněním 1 u 1 L Šachtové dno sběrné s těsněním 1 u 1 L

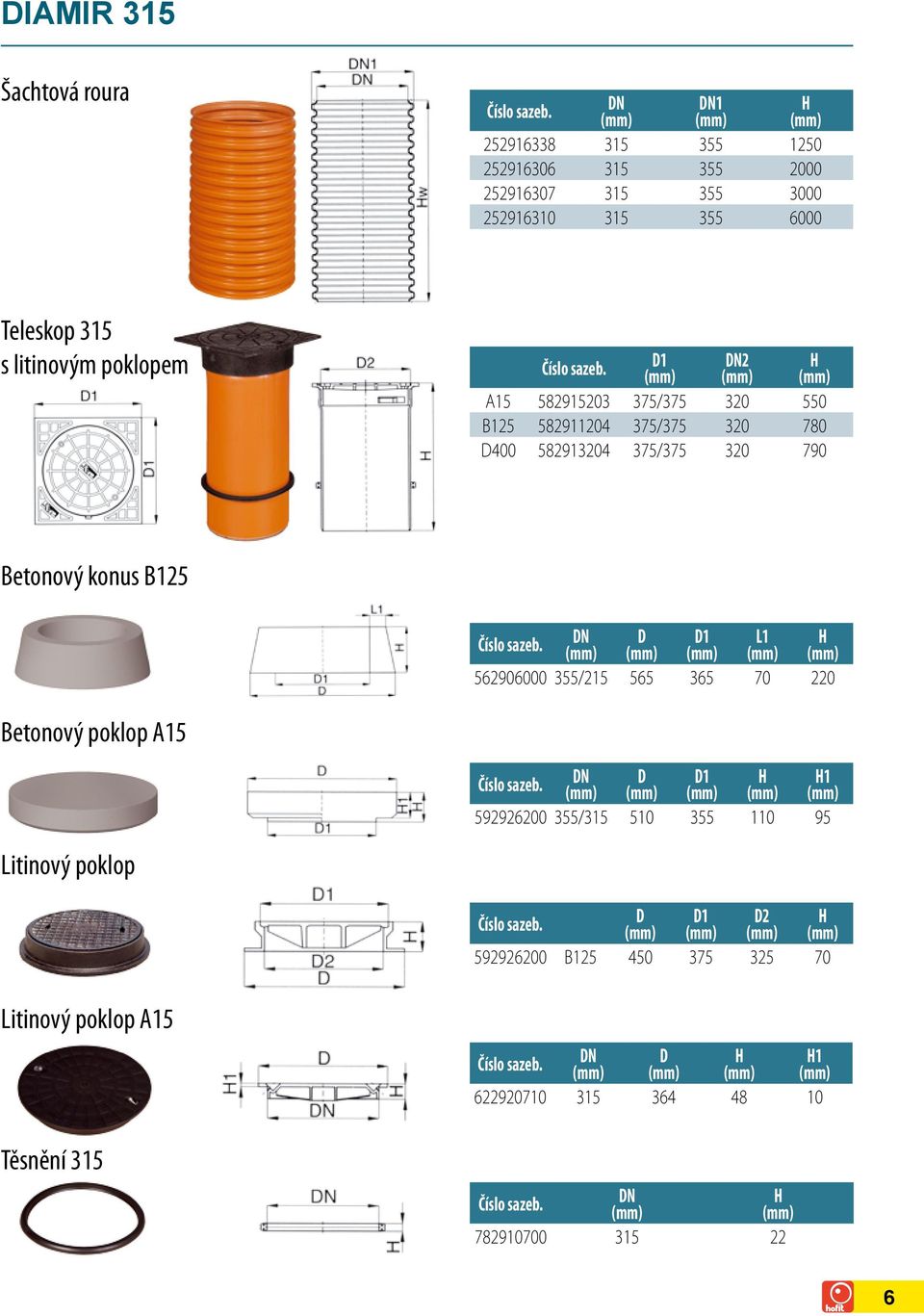

7 DIAMIR 315 Šachtová roura Teleskop 315 s litinovým poklopem D1 2 A / B / D / Betonový konus B125 D D1 L / Betonový poklop A15 D D / Litinový poklop D D1 D B Litinový poklop A15 Těsnění 315 D

8 DIAMIR 400 Šachtové dno přímé s těsněním 1 u 1 L K K K K Šachtové dno sběrné s těsněním 1 u 1 L K K K

9 DIAMIR 400 Šachtová roura g w , , , , Teleskop 315 s litinovým poklopem D1 2 A / B / D / Betonový konus B125 D D1 L Betonový poklop A15 D D Litinový poklop D D1 D B Litinový poklop A15 D

10 ospodárná a ekologická alternativa pro naše životní prostředí Kanalizační šachty - ofit z PE Firma ofit vyrábí šachty z polyetylénu střední hustoty (PEMD) rotačním způsobem. Již před 30 lety bylo započato s vývojem a výrobou šachtových systémů. Takto získané know - how a znalost požadavků světového trhu dali vznik vícefunkční paletě produktů. V současné době je výroba šachet ofit realizována nejmodernějším technologickým zařízením v sériové produkci. 6 výrobních linek ve dvou závodech zaměstnává více než 150 lidí; 600 forem nabízí rozsah více než 2000 různých modelů; výroba více než položek za rok, prezentuje se ve 24 zemích na světě. Mnoho možných provedení a zvláštní provedení by vyžadovalo katalog o mnoha stranách. Pro přehlednost jsme záměrně od toho upustili a prosíme Vás o sdělení Vašich speciálních požadavků. Při výrobě šachet je používaná surovina bez regenerátů a je již při dodávce podrobena přísné kvalitativní kontrole. Jednotlivé etapy výroby jsou podrobeny dohledu a kontrole. U každého konečného výrobku je provedena výstupní technická kontrola před expedicí. Toto je dokumentováno získanou certifikací ISO Navíc zaručuje firma výrobní garanci 5 let na kanalizační šachty z PEMD, vodní nádrže a těsnění. Celý program firmy je flexibilní stavebnicový systém od 400 do 1000, který umožňuje široké pole kombinací a napojení. Transport a zabudování šachty nevyžaduje strojní zvedací zařízení a je časově nenáročné. Výhody snadného zacházení snížují náklady k zabudování. Fyzická námaha montážního personálu je mimořádně snížena a proto mohou být šachty snadno zabudovány i v těžko přístupných místech např. v horách. Šachty jsou ekologicky nenáročné. Použitý materiál šachet - PEMD je těsný, hladký a vysoce odolný, omezuje usazeniny a inkrustace. Vozku podobná povrchová plocha nabízí optimální hydraulické vlastnosti. Další vnější opláštění nebo vnitřní vyložení jsou u ofit- šachet zbytečná. Celý těsnící systém je proveden dle DIN 4060 a zaručuje těsnost již při min. 0,5 baru statického přetlaku. PEMD lze svařovat a je samozřejmě recyklovatelný. Pro těsné spojení potrubí je kromě těsnění zapotřebí jen vrtačka a pila. Rozměry ofit-šachet od 600 dovolují použití běžných stan- dartních krytů šachet a jsou z tohoto důvodu mimořádně ekonomické z hlediska sortimentu skladu. Pro šachtu 400 jsme vyvinuly trezorové uzávěry s ochranou proti vniku písku, které bez šroubového spojení omezují emise zápachu a vnik vnější vody, která by dodatečně zatěžovala kanalizaci. I z vzhledového hlediska jsme se s novými nasouvacími kryty šachet (třída A pro šachty 600) přizpůsobily požadavkům okolních zemí. 9

11 lavní výhody použití šachet ofit odolné proti nánosům bez dalšího opatření nízká váha a tím dobrá manipulovatenost i v nepřístupných místech stavby absolutní těsnost a odolnost proti agresivním odpadním vodám jednoduché, na milimetr přesné přizpůsobení potřebným výškám bez použití dodatečných vyrovnávacích kroužků a bez dalších stavebních opatření více možností přítoků vyráběných na místě a tím široká možnost použití montáž šachet ofit nezávisí na proměnlivosti počasí Ze součtu uvedených vlastností vznikají mimořádné cenové výhody. Spojovací technika šachtových dílů Všechny šachty mohou být dodávané jako kompaktní, jednodílné do maximální výše 12 m. Tyto jsou buď vyráběny jako jednodílné - přímo v továrně, nebo jsou jednotlivé díly spojené svařením. Tím získáváme těsný stavební prvek. Alternativně mohou být díly šachet spojovány nasazováním (šachtová těsnění dle DIN 4060, zkušební tlak 0,5 baru vodního sloupce). Vývody Vyvrtáním do stěny šachty a použitím různých tvarových dílů nebo části potrubí, mohou být jednoduše vytvořeny vývody. Jako pracovní nářadí postačuje vrtačka a pila. Připojení potrubí Standartní těsnící systém (přívodní a odvodní těsnění) dle DIN 4060, zkušební tlak 0,5 baru vodního sloupce je určen pro připojení PVC - KG rour podle DIN Jiné druhy trubek je možné připojovat obchodně běžnými adaptéry z výrobního programu kanalizačních tvarových dílů. Kromě toho jsou k dispozici další speciální tvarové díly, nátrubková spojení a speciální těsnění. ofit-šachty mohou být opatřeny i nátrubky z PED pro svařování,,na tupo nebo pro elektrické svařování. Odolnost proti nánosům ofit-šachty jsou odolné proti nánosům bez dalších opatření. Chemická odolnost Na přání obdržíte rozsáhlý seznam látek, proti kterým jsou ofit-šachty odolné. Kromě jiného odolávají všem průmyslovým a domácím vodám a také uhlovodíkům. 10

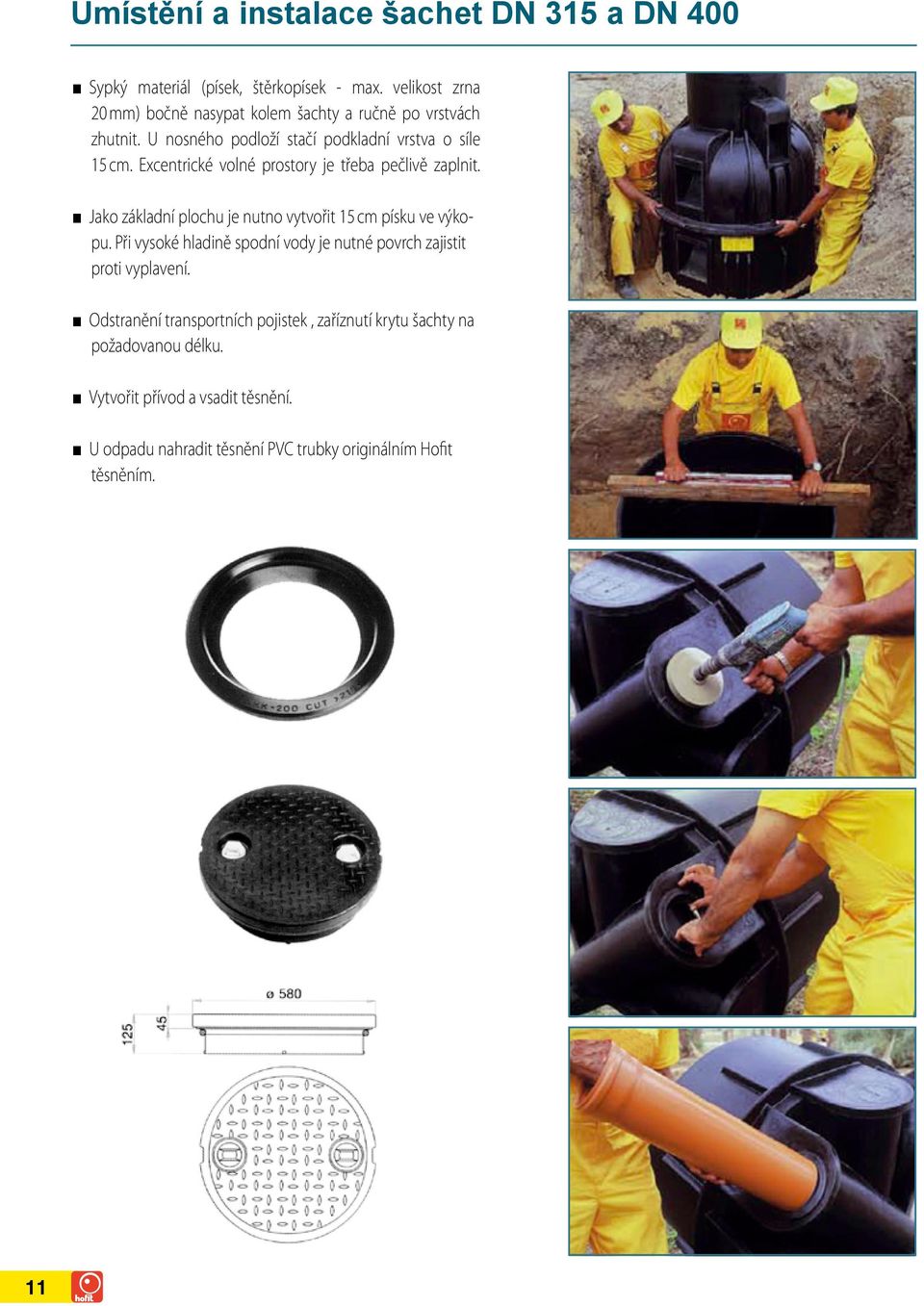

12 Umístění a instalace šachet 315 a 400 Sypký materiál (písek, štěrkopísek - max. velikost zrna 20 mm) bočně nasypat kolem šachty a ručně po vrstvách zhutnit. U nosného podloží stačí podkladní vrstva o síle 15 cm. Excentrické volné prostory je třeba pečlivě zaplnit. Jako základní plochu je nutno vytvořit 15 cm písku ve výkopu. Při vysoké hladině spodní vody je nutné povrch zajistit proti vyplavení. Odstranění transportních pojistek, zaříznutí krytu šachty na požadovanou délku. Vytvořit přívod a vsadit těsnění. U odpadu nahradit těsnění PVC trubky originálním ofit těsněním. 11

13 Umístění a instalace šachet 315 a 400 Schéma zabudování šachet Běžný kryt šachty třídy B125 DIN 4271 EN 124 nebo třídy B 400 DIN EN 124 třída A - kryt šachty a víko z PEMD jsou přímo nasazeny na šachtu Kruhový základ / nosná deska (betonovat na místě nebo z betonového prefabrikátu) Plnící materiál : sypký plnící materiál (písek nebo štěrk velikost zrna do 20 mm) bočně od šachty v tl. min. 30 cm. V 30 cm vrstvách zasypat a po jednotlivých vrstvách zhutnit. Začišťovací (podsypná) vrstva 15 cm (písek nebo štěrk velikost zrna do 20 mm) Zemina Víka šachet Třída A (15 KN) - používáme litinový poklop nebo víko z PE Třída B (125 KN) - nasadíme universální rám a položíme litinový poklop Třída C (250 KN) a D (400 KN) - zhotovíme samostatný nosný element, zasadíme universální rám a položíme litinový poklop. 12

14 OFIT 600 Základní provedení Název výrobku výška (rozměry v mm) provedení základna B vtoků základna 3B vtoky základna 3B vtoky základna 3B vtoky zvyšovací kus E zvyšovací kus E Možnost i provedení s 5 vtoky Zvyšovací kus 13

15 OFIT 800 Název výrobku výška (rozměry v mm) provedení OFIT základna 3BS vtoky OFIT základna BS vtoků OFIT základna BS vtoků OFIT základna 3BS vtoky OFIT zvyšovací kus ES OFIT zvyšovacíkus ES OFIT zvyšovací kus ES OFIT vrchní část U OFIT vrchní část U OFIT vrchní část US Možné sestavení šachet Základna + zvyšovací kus + vrchní část Základna + vrchní část Jednodílná svařovaná šachty je možné dodávat též se zabudovanými schůdky z oceli. 14

16 OFIT 1000 Název výrobku výška (rozměry v mm) provedení OFIT základna B vtoků OFIT základna B vtoků OFIT základna 3B vtoky OFIT základna 3B vtoky OFIT zvyšovací kus E OFIT zvyšovací kus E OFIT vrchní část U OFIT vrchní část U OFIT vrchní část U Základna + zvyšovací kus + vrchní část 15

17 Kabelové šachty Dalším typickým využitím šachet OFIT je oblast elektrotechniky. Typickým využitím jsou rozbočovací nebo revizní šachty pro komunikační linky nebo kabelové kanály. Opět platí, že velkou škálu nabízených produktů OFIT může uspokojit potřeby všech zákazníků Název výrobku výška (rozměry v mm) provedení šachta x šachta x šachta x šachta x šachta x šachta x 110 Instalace na prudkých svazích V případě, kdy je země ve skutečně prudkém svahu, odvodňovací systém musí udržovat rychlost toku v potrubích dle bezpečnostních předpisů. Obvykle, rychlost toku nesmí být vyšší než 4-5 m/s.p OFIT může poskytnout dva systémy: Inovační systémy VORTEX DROP: které využívají odstředívost, aby vytvořily řízenou turbolenci a uvolnili kinetickou energii, která je nezbytná k udržování rovnováhy mezi poměry horních a dolních proudů. Přídavná zařízení také umožňují přerušení toku z výpusti, tím garantují laminární tok. Systém DOUBLE DROP s vnitřním a vnějším poklesem: v případě omezených proudů, odpad klesá dolů vpustí ve tvaru T a vtéká do hlavního kanálu; v případě vysokých toků, část kanalizačních splašek steče t-kusem, zatímco zbývající část vteče přímo do šachty a vytvoří dynamické zatížení, které zvyšuje piezometrickou hladinu. Velkou výhodou systému VORTEX DROP je efektivnější proudění vody ve srovnání s přímým samospádem. Potrubí může být paralelní ke sníženému výkopu. Díky nízké stavební výšce šachet jsou celkové náklady na výstavbu podstatně nižší. 16

18 ofit - šachty s půlkruhovým dnem Skládají se z kulového dna, šachtových kroužků, kónusů a příslušného zakrytí. Dno je půlkulové s tečně navařenými vývody. Vyrábí se v průměrech 600, 800, 1000 mm. Jejich možná použití: pro přerušování tlaku průchozí šachty z bočním vtokem vtokové šachty šachty pro sanaci existujících porušených šachet šachty pro vodoměry, čerpadla, odběry vzorků... OFIT - příslušenství Název výrobku (rozměry v mm) OFIT mezidílové těsnění OFIT mezidílové těsnění OFIT mezidílové těsnění OFIT mezidílové těsnění OFIT vtokové těsnění OFIT vtokové těsnění OFIT vtokové těsnění OFIT vtokové těsnění OFIT vtokové těsnění OFIT vtokové těsnění Plastový poklop Plastový poklop Plastový poklop Litinový poklop tř. B + ocel. rám Litinový poklop tř. A - mříž Litinový poklop - B Litinový poklop BEGU B Litinový poklop BEGU D

19 Instalace v přítomnosti podzemní vody V přítomnosti spodní vody, je těleso nadnášeno silou rovnou objemu vytlačené vody (Archimédův zákon), a tím se stává šachta nestabilní. Konstrukce šachet s tímto problémem počítá. Proto tělesa šachet ofit jsou opatřeny speciálními prstenci, zabraňujícími jejich nadnášení spodními vodami. 5 1,5 m zhutněná půda země šachta textilie plocha nesmí být zatížena stroji, dokud není dokončena instalace 18
