1 Kabelové vývodky základní sortiment výrobků The Swiss quality

2 Silné značky pro mezinárodní trhy AGRO, Hunzenschwil, Schweiz Od roku, tedy více než 0 let, vyvíjí a vyrábí společnost AGRO ty nejkvalitnější produkty pro instalaci kabelů ve strojírenství, výrobních halách a v profesionálních elektrických instalacích budov všeho druhu. Společnost AGRO je od roku 00 součástí skupiny KAISER. Sídlo společnosti AGRO je v Hunzenschwilu ve Švýcarsku. AGRO nabízí profesionální řešení, která se opírají o zkušenosti a výrobní kapacity skupiny KAISER a belgické sesterské společnosti HELIA. tují zákazníci na domácím trhu i v zahraničí - každý den, při každém projektu, při každém kontaktu. AGRO a švýcarská kvalita jdou ruku v ruce. Skupina KAISER je založena na tradici a vývoji. Snažíme se být o krok napřed v inovacích, zákaznicky orientovaných produktech, technických řešeních a službách.

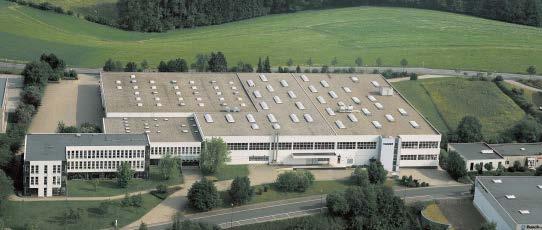

3 Hauptsitz KAISER, Schalksmühle, Deutschland HELIA, Bornem, Belgien

4 Obsah Syntec kov Vývodky do prostředí se zvýšenými nároky na elektromagnetickou kompatibilitu Syntec plast Vývodky do prostředí s nebezpečím výbuchu Vývodky s plochou konstrukcí Vyrovnáváče tlaku Progress kov 0 Příslušenství Progress plast Ochranné kovové hadice Vývodky pro větší počet kabelů

5 Obsah Agenda - piktogramy: redukované těsnění jednodílné těsnění dvoudílné těsnění metrický závit Pg Pg závit krátký závit dlouhý závit krátká těsnící vložka dlouhá těsnící vložka EC zvýšené nároky na EC INOX provedení nerez A nebo A pro prostředí s nebezpečím výbuchu

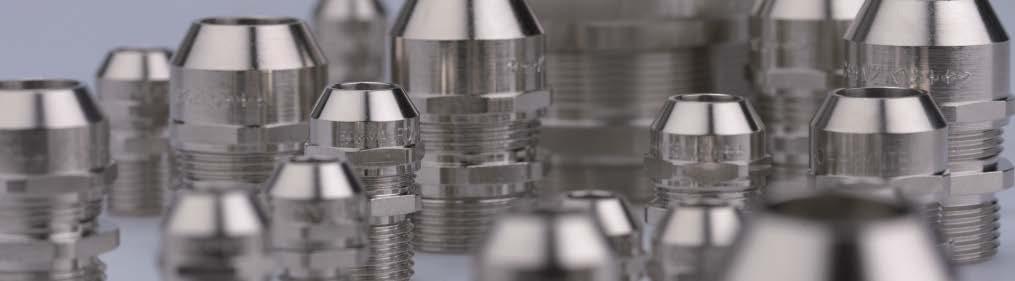

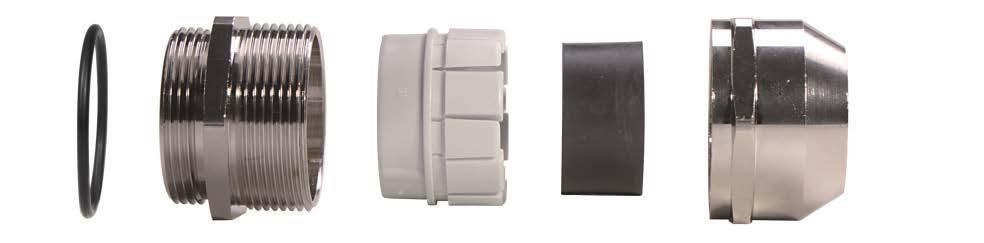

6 Kabelové vývodky Syntec poniklovaná mosaz Kabelové vývodky z poniklované mosazi, řady Syntec, využívají inovativní lamelární technologie. Pohyblivé členěné lamely poskytují široké možnosti upnutí a utěsnění pro bezpečné každodenní použití. Lamelární vložka z PA v souladu s UL V S krátkým nebo dlouhým závitem Těsnící kroužek TPE s dobrou chemickou odolností Standardní nebo redukované těsnící vložky Ochrana proti zkroucení kabelu Elektrické krytí IP Testováno podle EN 0 (metrické typy) Bezhalogenové Konstrukce kabelových vývodek Syntec z poniklované mosazi 0. O-kroužek. Dolní díl vývodky. Lamelární vložka. Těsnící vložka / redukovaná těsnící vložka. Kompresní matice

7 K abelové vývodky Syntec - poniklovaná mosaz, s lamelární technologií Krátký metrický závit ateriál: Poniklovaná mosaz Těsnící kroužek: TPE O-kroužek : NBR Lamelární vložka: Polyamid PA Zkoušeno podle: EN 0-0 C / +00 C Stupeň krytí: IP SYNTEC S Jednodílná těsnící vložka krátká x x x x x x x x SYNTEC S Redukovaná těsnící vložka krátká x x x x x x x x

8 K abelové vývodky Syntec - poniklovaná mosaz, s lamelární technologií Dlouhý metrický závit ateriál: Poniklovaná mosaz Těsnící kroužek: TPE O-kroužek : NBR Lamelární vložka: Polyamid PA Zkoušeno podle: EN 0-0 C / +00 C Stupeň krytí: IP SYNTEC S Jednodílná těsnící vložka krátká..00 x x x x x x x x x SYNTEC S Redukovaná těsnící vložka krátká..00 x x x x x x x x

9 K a b e l o v é v ý v o d k y S y n t e c - poniklovaná mosaz, s lamelární technologií Pg závit ateriál: Poniklovaná mosaz Těsnící kroužek: TPE O-kroužek : NBR Lamelární vložka: Polyamid PA -0 C / +00 C Stupeň krytí: IP Pg SYNTEC S J e d n o d í l n á t ě s n í c í v l o ž k a k r á t k á Pg,0 -, Pg,0 -, Pg, - 0, Pg,0 -, Pg,0 -, Pg, -, Pg,0 -,0, Pg, -,0, Pg,0 -,0, Pg, -,0, Pg 0,0 -,0, 0..0 Pg,0 -,0, 0..0 Pg,0 -, Pg,0 -, Pg,0 -, Pg,0 -, Pg,0 -, Pg 0,0 -, Pg,0 -, Pg 0,0 -, Pg,0 -, Pg,0 -,

10 Plastové kabelové vývodky Syntec s lamelární technologií Konstrukce kabelové vývodky Syntec. Spodní část vývodky s lamelami. Těsnící vložka / redukovaná těsnící vložka. Kompresní matice Krátký metrický závit ateriál: Polyamid PA Těsnící kroužek: TPE nebo CR (Neopren) Zkoušeno podle: EN 0-0 C / +00 C Stupeň krytí: IP SYNTEC Světle šedá RAL 0 Jednodílná těsnící vložka..0 x x x x x SYNTEC Světle šedá RAL 0 Redukovaná těsnící vložka..0 x x x

11 Plastové kabelové vývodky Syntec s lamelární technologií Krátký metrický závit ateriál: Polyamid PA Těsnící kroužek: TPE nebo CR (Neopren) Zkoušeno podle: EN 0-0 C / +00 C Stupeň krytí: IP SYNTEC Tmavě šedá RAL 00 Jednodílná těsnící vložka..0 x x x x x SYNTEC Tmavě šedá RAL 00 Redukovaná těsnící vložka..0 x x x SYNTEC Černá RAL 00 Jednodílná těsnící vložka..0 x x x x x SYNTEC Černá RAL 00 Redukovaná těsnící vložka..0 x x x

12 Plastové kabelové vývodky Syntec s lamelární technologií Dlouhý metrický závit ateriál: Polyamid PA Těsnící kroužek: TPE nebo CR (Neopren) Zkoušeno podle: EN 0-0 C / +00 C Stupeň krytí: IP SYNTEC Světle šedá RAL 0 Jednodílná těsnící vložka...0 x x x x x x x x SYNTEC Světle šedá RAL 0 Redukovaná těsnící vložka...0 x x x SYNTEC Tmavě šedá RAL 00 Jednodílná těsnící vložka...0 x x x x x x x x SYNTEC Tmavě šedá RAL 00 Redukovaná těsnící vložka x x x..0-.0

13 Plastové kabelové vývodky Syntec s lamelární technologií Dlouhý metrický závit ateriál: Polyamid PA Těsnící kroužek: TPE nebo CR (Neopren) Zkoušeno podle: EN 0-0 C / +00 C Stupeň krytí: IP SYNTEC Černá RAL 00 Jednodílná těsnící vložka...0 x x x x x x x x SYNTEC Černá RAL 00 Redukovaná těsnící vložka...0 x x x

14 Plastové kabelové vývodky Syntec s lamelární technologií Pg závit ateriál: Polyamid PA Těsnící kroužek: CR (neopren) -0 C / +00 C Stupeň krytí: IP SYNTEC Světle šedá RAL 0 Jednodílná těsnící vložka Pg.0.0 Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg.0-.0 Tmavě šedá RAL 00 Jednodílná těsnící vložka.0.0 Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg.0-.0 Černá RAL 00 Jednodílná těsnící vložka Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg.0-.0

15 Kabelové vývodky Progress ultraflat etrický závit Kompresní matice: Spodní díl vývodky: Těsnění: Těsnící kroužek: Zatížení tahem: Stupeň krytí: Doplňkový stupeň krytí: Tloušťka stěny: Poniklovaná mosaz Poniklovaná mosaz TPE FP Podle EN 0, verze A -0 C / +00 C IP (do 0 bar) IP K max. mm Krátká těsnící vložka min max x x x x x x x x ØA mm H mm L mm etrický závit Volitelně: Provedení z nerezové oceli A na poptávku Kompresní matice: Spodní díl vývodky: Těsnění: Těsnící kroužek: Teplotní rozsah FP: Teplotní rozsah FK: Zatížení tahem: Stupeň krytí: Doplňkový stupeň krytí: Tloušťka stěny: Krátká těsnící vložka Nerezová ocel A Poniklovaná mosaz FK (modré) / FP (zelené) FK (modré) / FP (zelené) -0 C / +00 C -0 C / +00 C Podle EN 0, verze A IP (do 0 bar) IP K max. mm min max x.. x...0 0x x x x x...0 x ØA mm H mm.... L mm x.. x...0 0x x x x x...0 x

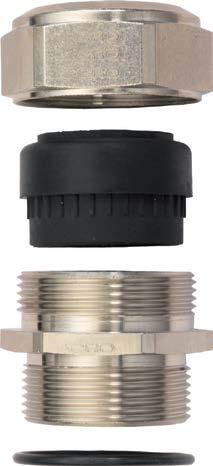

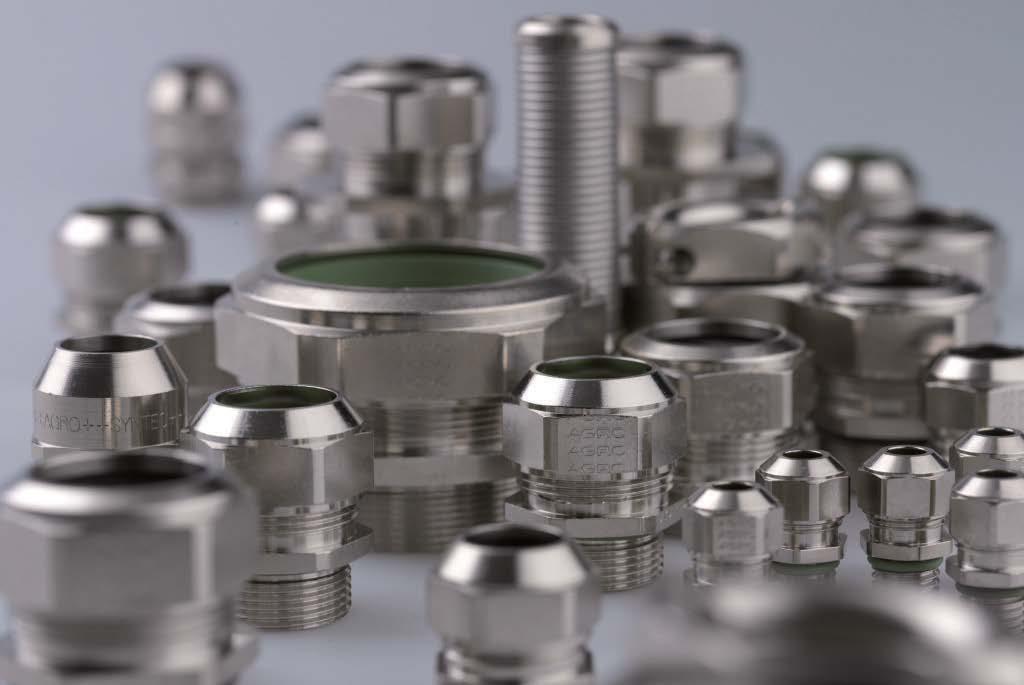

16 Kovové kabelové vývodky Progress z poniklované mosazi Kovové kabelové vývodky jsou vyrobeny z poniklované mosazi, pro speciální aplikace z nerezové oceli A, nebo z nerezové oceli odolné proti kyselinám A. Kabelové vývodky s metrickým závitem splňují požadavky normy EN 0. Vývodky s Pg a NPT závitem doplňují náš sortiment. Široký sortiment těsnících vložek nabízí řešení pro různé aplikace. Kompresní matice s velkou kontaktní plochou pro optimální utažení. Jednodílná nebo dvoudílná těsnící vložka v dlouhém nebo krátkém provedení. Odolnost proti zkroucení je zajištěna pomocí žebrované struktury těsnící vložky a podélného vroubkování v dolním dílu vývodky. Dolní díl vývodky s krátkým nebo dlouhým závitem. O-kroužek pro utěsnění na straně závitu. Typy těsnících vložek 0 Standardní provedení Krátká těsnící vložka. Pro speciální aplikace Dlouhá těsnící vložka.

17 K abelové vývodky Progress z poniklované mosazi Krátký metrický závit ateriál: Poniklovaná mosaz Těsnění: TPE / NBR O-kroužek : NBR Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Progress S Jednodílná těsnící vložka krátká v některých velikostech k dispozici také s dlouhou těsnící vložkou nebo v provedení pro vysoké teploty do 00 C (viz. hlavní katalog) některé velikosti lze dodat i pro netypické průměry nebo tvary kabelů podle přání zákazníka x.0 ) x.0 ) x.0 ) x. ) x. ) x. ) x. ) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x ) etrický závit se základním stoupáním 0

18 K abelové vývodky Progress z poniklované mosazi Krátký metrický závit ateriál: Poniklovaná mosaz Zatížení tahem: Podle EN 0 verze A Těsnění: TPE -0 C / +00 C O-kroužek: NBR Stupeň krytí: IP Progress S Dvoudílná těsnící vložka krátká 000. x x x x x x x x v některých velikostech k dispozici také v provedení pro vysoké teploty do 00 C (viz. hlavní katalog) 0

19 K abelové vývodky Progress z poniklované mosazi Dlouhý metrický závit ateriál: Poniklovaná mosaz Těsnění: TPE O-kroužek : NBR Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Progress S Jednodílná těsnící vložka krátká v některých velikostech k dispozici také s dlouhou těsnící vložkou nebo v provedení pro vysoké teploty do 00 C (viz. hlavní katalog) x.0 ) x.0 ) x.0 ) x. ) x. ) x. ) x. ) x x x x x x x x x x x x x x x x x x x x x x x x x x x x ) etrický závit se základním stoupáním Progress S Dvoudílná těsnící vložka krátká 00. x x x x x x x x

20 K abelové vývodky Progress z poniklované mosazi Krátký Pg závit ateriál: Poniklovaná mosaz Těsnění: TPE O-kroužek : NBR -0 C / +00 C Stupeň krytí: IP Pg Progress S Jednodílná těsnící vložka krátká v některých velikostech k dispozici také s dlouhou těsnící vložkou nebo v provedení pro vysoké teploty do 00 C (viz. hlavní katalog) některé velikosti lze dodat i pro netypické průměry nebo tvary kabelů podle přání zákazníka Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Progress S Dvoudílná těsnící vložka krátká Pg Pg Pg Pg Pg Pg Pg Pg Pg

21 K abelové vývodky Progress z poniklované mosazi Dlouhý Pg závit ateriál: Poniklovaná mosaz Těsnění: TPE O-kroužek : NBR -0 C / +00 C Stupeň krytí: IP Pg Progress S Jednodílná těsnící vložka krátká v některých velikostech k dispozici také s dlouhou těsnící vložkou nebo v provedení pro vysoké teploty do 00 C (viz. hlavní katalog) Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Progress S Dvoudílná těsnící vložka krátká 00.0 Pg Pg Pg Pg Pg Pg Pg Pg Pg

22 Kabelové vývodky Progress z nerezové oceli A Dlouhý metrický závit INOX ateriál: CrNi nerezová ocel A (DIN EN.0 / AISI 0) Označení: drážka Těsnění: TPE O-kroužek : NBR Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Progress A Jednodílná těsnící vložka krátká v některých velikostech k dispozici také v provedení pro vysoké teploty do 00 C z nerezové oceli A nebo A (viz. hlavní katalog) x. ) x. ) x. ) x. ) x x x x x x x x x x ) etrický závit se základním stoupáním Progress A Dvoudílná těsnící vložka krátká 00.. x x x x x x x Vysoká odolnost proti organickým ředidlům a oxidačním kyselinám, alkalickým roztokům, neutrálním a alkalickým solným roztokům, organickým sloučeninám. 0

23 Kabelové vývodky Progress z nerezové oceli A Dlouhý Pg závit INOX Pg ateriál: CrNi nerezová ocel A (DIN EN.0 / AISI 0) Označení: drážka Těsnění: TPE O-kroužek : NBR -0 C / +00 C Stupeň krytí: IP Progress A Jednodílná těsnící vložka krátká v některých velikostech k dispozici také v provedení pro vysoké teploty do 00 C z nerezové oceli A nebo A (viz. hlavní katalog) Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Progress A Dvoudílná těsnící vložka krátká Pg Pg Pg Pg Pg Pg Pg Pg Pg Vysoká odolnost proti organickým ředidlům a oxidačním kyselinám, alkalickým roztokům, neutrálním a alkalickým solným roztokům, organickým sloučeninám. K dispozici také záslepky z nerezové oceli A, s krátkým nebo dlouhým závitem (viz. hlavní katalog) 0

24 Plastové kabelové vývodky Progress GFK etrický závit ateriál: Polyamid vyztužený skelnými vlákny Těsnění: TPE Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Progress GFK Světle šedá RAL 0 Jednodílná těsnící vložka.0.0 x x x x x x x x x x x x x x x x x x x x x x x x x x x x Progress GFK Světle šedá RAL 0 Dvoudílná těsnící vložka 0. x x x x x x x

25 P lastové kabelové vývodky Progress GFK etrický závit ateriál: Polyamid vyztužený skelnými vlákny Těsnění: TPE Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Progress GFK Černá RAL 00 Jednodílná těsnící vložka v některých velikostech k dispozici také ve tmavě šedé (RAL 00), bílé (RAL 00) a šedozelené (RAL 00) barvě (viz. hlavní katalog) x x x x x x x x x x x x x x x x x x x x x x x x x x x x Progress GFK Černá RAL 00 Dvoudílná těsnící vložka 0. x x x x x x x

26 P lastové kabelové vývodky Progress GFK Pg závit ateriál: Polyamid vyztužený skelnými vlákny Těsnění: TPE -0 C / +00 C Stupeň krytí: IP Pg Progress GFK Světle šedá RAL 0 Jednodílná těsnící vložka.0.00 Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Progress GFK Světle šedá RAL 0 Dvoudílná těsnící vložka 0.0 Pg Pg Pg Pg Pg.-0.. Pg.0-.. Pg Pg Pg

27 P lastové kabelové vývodky Progress GFK Pg závit ateriál: Polyamid vyztužený skelnými vlákny Těsnění: TPE -0 C / +00 C Stupeň krytí: IP Pg Progress GFK Černá RAL 00 Jednodílná těsnící vložka v některých velikostech k dispozici také ve tmavě šedé (RAL 00), bílé (RAL 00) a šedozelené (RAL 00) barvě (viz. hlavní katalog) Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Progress GFK Černá RAL 00 Dvoudílná těsnící vložka 0.0 Pg Pg Pg Pg Pg Pg Pg Pg Pg

28 Plastové kabelové vývodky Progress GFK pro instalaci většího počtu kabelů etrický závit ateriál: Polyamid vyztužený skelnými vlákny Těsnění: TPE Zatížení tahem: podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Progress GFK ulti Světle šedá RAL 0 Jednodílná těsnící vložka Pg k dispozici také s Pg závitem (viz. hlavní katalog)...00 x x x x x x x x x x x x x x x x x x x x x x x..-.0 Další verze a barevná provedení jsou k dispozici na poptávku: např. tmavě šedá (RAL 00) a černá (RAL 00) barva 0

29 K abelové vývodky Progress z poniklované mosazi, pro instalaci většího počtu kabelů Krátký metrický závit ateriál: Těsnění: O-kroužek : Progress S ulti Jednodílná těsnící vložka krátká Poniklovaná mosaz TPE NBR Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Pg k dispozici také s Pg závitem nebo v plastovém provedení (viz. hlavní ktatlog) k dodání i s dlouhým metrickým závitem x x x x x x x x x x x x x x x x x x x x x x x..-.0 K abelové vývodky Progress z poniklované mosazi, pro speciální kabely Pro ploché kabely ateriál: Těsnění: O-kroužek : Progress S FK Poniklovaná mosaz TPE NBR Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Jednodílná těsnící vložka krátká Pg k dispozici také s Pg závitem (viz. hlavní ktatlog) k dodání i s dlouhým závitem k dispozici také pro speciální tvary kabelů (AS-i) x..x..0x x. 0.x..0x x..x..0x x..0x.0.0x x..0x.0.0x x..0x.0.0x x..0x.0.0x x..x.0.x x..0x.0.0x x..0x.0 0.0x x..0x.0.0x x. 0.0x..0x x..0x..0x x..0x.0.0x x..x. 0.0x x..x x x..x0..0x x..0x0.0.0x x..x.0.x

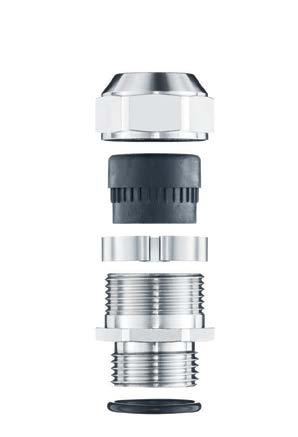

30 Vývodky do prostředí se zvýšenými nároky na elektromagnetickou kompatibilitu Progress S EC easyconnect Charakteristika: Název Progress EC easyconnect mluví za vše: nový typ kabelové vývodky společnosti AGRO je bezkonkurenčně rychlý a snadný pro montáž. To je možné díky inovační kontaktní pružině, která svojí upínací silou zajišťuje bezpečné stíněné spojení. Progress S EC Charakteristika: Vynikající stíněný kontakt po celém obvodu díky stínícímu pletenci, který sahá až dovnitř samotné kabelové vývodky. Kombinace těsnící vložky a kontaktní zdířky zajišťuje konstantní kontaktní sílu s minimální přechodovou impedancí. 0 Progress S EC Serie Upínací pouzdro pro vysoké svodové proudy. Nové pouzdro je rozděleno na lichoběžníkové díly. Při utahování se jednotlivé segmenty přibližují k sobě a vytvářejí soustředné stíněné spojení s vysokým kontaktním tlakem. To umožňuje trvalé svodové proudy od 0A (vývodka ) do,ka (vývodka ) a krátkodobé proudy ka (na dobu maximálně sekundy), aniž by došlo ke znehodnocení. Vývodky uvedených typů naleznete v hlavním katalogu. 0

31 Kabelové vývodky Progress EC easyconnect z poniklované mosazi ateriál: Poniklovaná mosaz Kontaktní pružina: Pružinová ocel.0 Těsnění: TPE O-kroužek: NBR Zatížení tahem: Podle EN, verze A -0 C / +00 C Stupeň krytí: Vlastnosti: IP / IP K Rychlá a bezpečná instalace částečně obnažených stíněných kabelů Inovační kontaktní pružina pro rychlou a snadnou instalaci - Díky rychlé a snadné montáži máte instalaci vývodky plně pod kontrolou - Kontaktní pružiny neničí ani nepoškozují stínící pletenec - Na stínění kabelu působí kontaktní pružina upínací silou, která zajišťuje dobrý vodivý kontakt - Kompaktní konstrukce vývodky s velkým upínacím rozsahem - Inovační řešení kontaktní pružiny vyrovnává tolerance tloušťky stínění a poskytuje bezpečné vodivé spojení - V průběhu instalačního procesu může být kabel pootočen, posunut nebo vyjmut - ůže být použita většina součástí modulárního systému Progress Krátký metrický závit Dvoudílná těsnící vložka krátká x x x x x x x x x E-No Dlouhý metrický závit Dvoudílná těsnící vložka krátká x x x x x x x x x E-No 0 Velikost dostupná pouze s jednodílnou těsnící vložkou

32 Kabelové vývodky Progress EC z poniklované mosazi, s kontaktní zdířkou Krátký metrický závit EC ateriál: Poniklovaná mosaz Kontaktní zdířka: Poniklovaná mosaz Těsnění: TPE O-kroužek : NBR Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Vlastnosti: Výborné stínění v kontaktní zdířce se stínícím pletencem. Progress S EV Jednodílná těsnící vložka krátká Pg EC k dispozici také s Pg závitem nebo s ochranou proti zlomení kabelu (viz. hlavní katalog) x. ) x. ) x. ) x. ) x x x x x x x x x x x x x x x x x x x x ) etrický závit se základním stoupáním 0

33 Kabelové vývodky Progress EC z poniklované mosazi, s kontaktní zdířkou Dlouhý metrický závit EC ateriál: Poniklovaná mosaz Kontaktní zdířka: Poniklovaná mosaz Těsnění: TPE O-kroužek : NBR Zatížení tahem: Podle EN 0 verze A -0 C / +00 C Stupeň krytí: IP Vlastnosti: Výborné stínění v kontaktní zdířce se stínícím pletencem. Progress S EV Jednodílná těsnící vložka krátká Pg EC k dispozici také s Pg závitem nebo s ochranou proti zlomení kabelu (viz. hlavní katalog) x. ) x. ) x. ) x. ) x x x x x x x x x x x x x x x x ) etrický závit se základním stoupáním 0

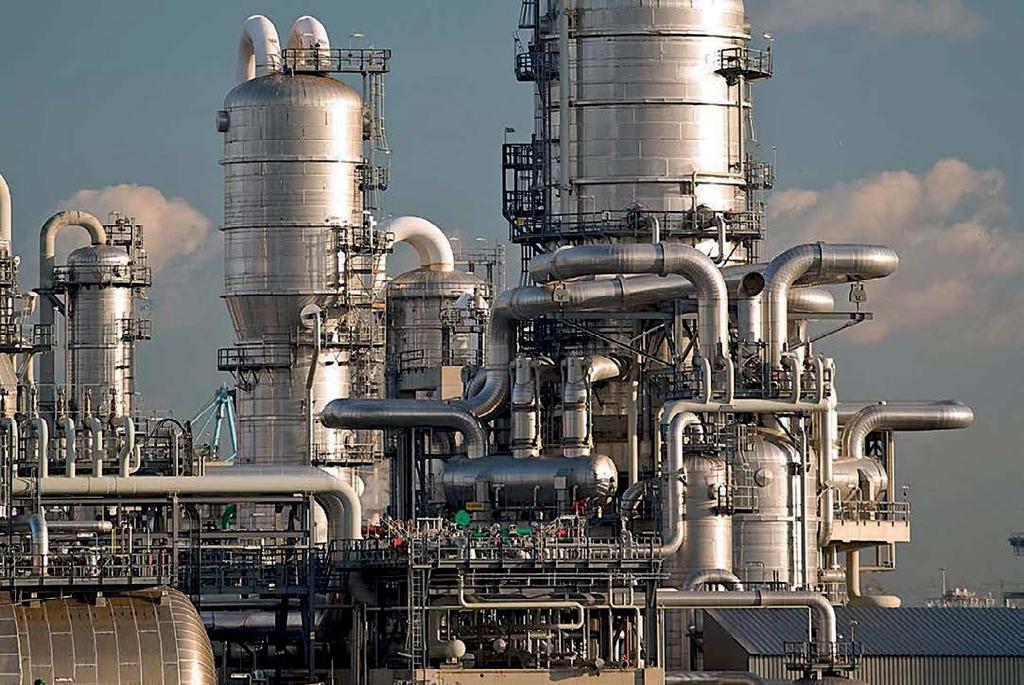

34 Kabelové vývodky do prostředí s nebezpečím výbuchu Trocha teorie na začátek Co vlastně znamená pojem nebezpečí výbuchu? Kdy musíme být opatrní a použít správné komponenty? Poněkud zjednodušeně je možné říci, že nebezpečí výbuchu nastává, pokud jsou splněny tři následující podmínky: Hořlavé materiály přichází do kontaktu s kyslíkem zdroj vznícení způsobí výbuch. + + = Plyny Kyslík Zdroj vznícení Výbuch Např. vodík, metan, butan, atd. Přítomnost kyslíku je základní podmínkou vznícení nebo exploze. Plameny Těkavé látky Např. benzín, rozpouštědla Aerosoly / páry Částečky kapaliny ve vzduchu Prach Např. dřevěný, uhelný, moučný, hliníkový Horké povrchy Jiskry Statické výboje Blesky Zdroje vznícení dodávají energii pro zápal. Výbuch je v podstatě vznícení ve velmi krátkém čase. 0 Aby se předešlo situaci, kdy nastanou všechny tři podmínky pro výbuch zároveň, je třeba používat potřebné technické nástroje. je možné předejít tomu, aby se hořlavé látky staly výbušnými z rizikových prostor může být odstraněn kyslík zdroje vznícení mohou být vyloučeny nebo uzavřeny Např. kabelové vývodky pro ohnivzdorné kryty (d IIC) se používají proto, aby bylo zajištěno, že zdroj vznícení je uzavřen v takovémto krytu a nepřijde do kontaktu s výbušnou směsí plynu nebo prachu s kyslíkem. Případný výbuch tak bude omezen na prostor uvnitř krytu. Kabelová vývodka tohoto typu musí odolat tlaku 0 bar.

35 Kabelová vývodka pro zvýšenou bezpečnost, Ex e, musí splňovat požadavky na krytí IP, které jsou specifikovány v příslušných normách a garantovat příslušnou míru ochrany proti vytržení kabelu. Čím chudší je ve specifikovaném prostoru výbušná směs plynu nebo prachu se vzduchem, tím bezpečnější jsou zařízení v tomto prostoru umístěná. Níže uvedené definice klasifikují chráněné prostory podle bezpečnostních zón: přítomnost výbušných směsí zdroje vznícení jsou vyloučeny příslušná zóna kategorie zařízení zřídka, a pouze na krátký čas příležitostně při normálním provozu při běžných servisních přerušeních provozu pro plyn (G) pro prach (D), pro plyn (G), pro prach (D) G/D G/D trvale nebo často pouze při mimořádných servisních přerušeních provozu 0,, pro plyn (G) 0,, pro prach (D) G/D Kategorie zařízení Kategorie zařízení Kategorie zařízení při provozu Čerpací stanice Nádrž Zádrž hoření Zabezpečený Senzor úrovně hladiny ěřící snímač s bezpečným vyústěním, označení Ex... přívodní pumpa Nezabezpečený jistič Kabelové vývodky AGRO Ex jsou certifikovány pro kategorie zařízení G/D. 0

36 Kabelové vývodky Progress z poniklované mosazi, zvýšená bezpečnost Ex e II Krátký metrický závit ateriál: Poniklovaná mosaz Těsnění: TPE -0 C / +00 C Stupeň krytí: IP Progress S EX Jednodílná těsnící vložka krátká Požární odolnost: Zvýšená bezpečnost «e» Skupina: II Kat./zóna: G/D /,,, Certifikát: Certifikát o zkoušce EC PTB 0 ATEX X EC k dispozici i s dlouhým závitem nebo v EC provedení (viz. hlavní katalog) EX x. ) EX x. ) EX x. ) EX x. ) EX x EX x EX x EX x EX x EX x EX000.. x EX x EX x EX x EX x EX x ) etrický závit se základním stoupáním Kabelové vývodky Progress z poniklované mosazi, zvýšená bezpečnost Ex e II Krátký Pg závit Pg ateriál: Poniklovaná mosaz Těsnění: TPE -0 C / +00 C Stupeň krytí: IP Progress S EX Jednodílná těsnící vložka krátká Požární odolnost: Zvýšená bezpečnost «e» Skupina: II Kat./zóna: G/D /,,, Certifikát: Certifikát o zkoušce EC PTB 0 ATEX X 0 EC k dispozici i s dlouhým závitem nebo v EC provedení (viz. hlavní katalog) EX Pg EX Pg EX Pg EX Pg EX Pg EX Pg.-. 0 EX Pg EX Pg EX Pg EX Pg EX000.. Pg EX Pg EX Pg.0-.0 EX Pg.0-.0 EX Pg EX Pg

37 Plastové kabelové vývodky Progress GFK zvýšená bezpečnost Ex e II nebo intrinsická bezpečnost Ex i II etrický závit ateriál: Polyamid vyztužený skelnými vlákny Těsnění: TPE / NBR pokud je rozsah označen symbolem ) -0 C / + C Stupeň krytí: IP Zkoušeno podle: EN 00-0 / EN 00- Požární odolnost: Zvýšená bezpečnost «e» nebo intrinsická bezpečnost «i» Skupina: II Kat./zóna: G/D / 0,,, 0,, Certifikát: Certifikát o zkoušce EC PTB 0 ATEX X Progress GFK EX Světle modrá RAL 0 Jednodílná těsnící vložka k dispozici i ve světle šedé (RAL 0) a černé (RAL 00) barvě (viz. hlavní katalog) EX0..00 x EX0..00 x EX x EX x EX0.. x..-. EX0..0 x..-.0 EX0..0 x EX0..0 x EX0..0 x EX0..0 x ) EX0..0 x ) EX0.. x..0-. EX x..-.0 ) EX0.0. 0x EX x ) EX x EX x ) 0 0 EX x EX x ) 0 0 EX x EX0..0 x ) EX0..0 x EX0..0 x ) EX0..0 x

38 Plastové kabelové vývodky Progress GFK zvýšená bezpečnost Ex e II nebo intrinsická bezpečnost Ex i II Pg závit ateriál: Polyamid vyztužený skelnými vlákny Těsnění: TPE / NBR pokud je rozsah označen symbolem ) -0 C / + C Stupeň krytí: IP Zkoušeno podle: EN 00-0 / EN 00- Požární odolnost: II Skupina: G/D / 0,,, 0,, Kat./zóna: Zvýšená bezpečnost «e» nebo intrinsická bezpečnost «i» Certifikát: Certifikát o zkoušce EC PTB 0 ATEX X Pg Progress GFK EX Světle modrá RAL 0 Jednodílná těsnící vložka k dispozici i ve světle šedé (RAL 0) a černé (RAL 00) barvě (viz. hlavní katalog) EX Pg EX Pg EX0..0 Pg EX0..0 Pg.-. 0 EX0..00 Pg EX0..0 Pg EX0..00 Pg EX0..0 Pg EX0.. Pg.-. EX0..0 Pg.-.0 EX0..0 Pg.0-.0 EX0..0 Pg.0-0. EX0..0 Pg.-.0 ) EX0..0 Pg.0-.0 EX0..0 Pg.0-.0 ) EX0.. Pg.0-. EX0.. Pg.0-. ) 0 EX0..0 Pg EX0.. Pg 0.-. ) 0 EX0..0 Pg EX0..0 Pg.0-.0 ) 0 0 EX0..0 Pg EX0..0 Pg.0-.0 ) 0 0 EX0..0 Pg EX0..0 Pg EX0..0 Pg.0-.0 ) 0 EX0..0 Pg.0-.0 ) 0 EX0..0 Pg

39 Kabelové vývodky Progress z poniklované mosazi, pro zvýšenou bezpečnost Ex e II s těsnící vložkou pro větší počet kabelů Krátký metrický závit ateriál: Těsnění: Poniklovaná mosaz TPE / NBR v případě, že je rozsah průměrů kabelu onačen ) -0 C / +00 C Stupeň krytí: IP Zkoušeno podle: EN 00-0 / EN 00- Odolnost proti vznícení: zvýšená bezpečnost «e» Skupina: II Kat./zóna: G/D /,,, Certifikát: Certifikát o zkoušce EC PTB 0 ATEX X Progress S EX Jednodílná těsnící vložka krátká Pg k dispozici také s Pg závitem EX x ) 0 EX0...0 x ) 0 0 EX EX EX EX EX EX x. 0x. 0x. 0x. 0x. 0x EX x EX x EX x EX x EX x EX x EX x EX x ) 0 EX x ) 0 EX x ) 0 EX0...0 x ) 0 0 EX0...0 x ) Provedení s dlouhým závitem a provedení z nerezové oceli A nebo A s FP těsnící vložkou možné na poptávku. INOX K dispozici také redukce a expanze z poniklované mosazi, zvýšená bezpečnost <<e>> (viz. hlavní katalog) 0

40 Záslepky z poniklované mosazi zvýšená bezpečnost Ex e II etrický závit ateriál: Poniklovaná mosaz O-kroužek : NBR -0 C / +00 C Stupeň krytí: IP Testováno podle: EN 00-0 / EN 00- Požární odolnost: Zvýšená bezpečnost «e» Skupina: II Kat./zóna: G/D /,,, Certifikát: Certifikát o zkoušce EC PTB 0 ATEX Záslepky S EX Krátký metrický závit s O-kroužkem EX0.0 x. ) 0 0 EX0.0 0x. ) 0 EX.0 x. 0 EX.0 x. 0 EX0.0 0x. EX.0 x. EX.0 x. 0 EX0.0 0x. 0 EX0.0 0x. 0 EX.0 x )etrický závit se základním stoupáním Pg závit Záslepky S EX Krátký Pg závit s O-kroužkem Pg 0 k dispozici také polyamidové záslepky s otvorem pro imbus, zvýšená bezpečnost <<e>> (viz. hlavní katalog) EX0.0 Pg 0 EX0.0 Pg 0 EX.0 Pg 0 0 EX.0 Pg. 0 EX.0 Pg. 0 EX.0 Pg 0 0 EX.0 Pg 0 EX.0 Pg 0 0 EX.0 Pg 0 0 INOX K dispozici na poptávku: - Provedení s dlouhým závitem - Záslepky z nerezové oceli A s krátkým nebo dlouhým metrickým závitem - Záslepky z nerezové oceli A, odolné proti kyselinám, s krátkým nebo dlouhým metrickým závitem - Záslepky s o-kroužkem z FP pro teploty do +00 C 0

41 Vyrovnávače tlaku z poniklované mosazi Vyrovnáváč tlaku s membránou ateriál: O-kroužek: embrána: Stupeň krytí: Poniklovaná mosaz NBR PES Polyethersulfone -0 C / +0 C IP / IP / IP K H mm L mm etrický závit 0.. x x x Závit Pg Vyrovnáváč tlaku se slinutým filtrem 0.0. Pg. 0.. Pg Kotouč : Stupeň krytí: Slinutý bronz -0 C / +0 C IP / IP xk H mm L mm etrický závit 0.. x x x Závit Pg 0.0. Pg. 0.. Pg Odvodňovací díl se sítkem Sítko: Stupeň krytí: nerezová ocel A -0 C / +0 C IP x H mm L mm etrický závit 0.. x x x Kontramatice pro odvodňovací díl: -0 C / +00 C mm etrický závit. x.,. x., 0.0 0x., 0 0

42 Plastové vyrovnávače tlaku Plastové vyrovnávače tlaku s membránou ateriál: Polyamid PA O-kroužek: NBR embrána: PES Polyethersulfone -0 C / +00 C Stupeň krytí: IP / IP / IP K Tlaková mez pro průnik vody: >.0 psi / 0. bar Průtok vzduchu: > 0ml / min / cm² při tlaku 0mbar Vlastnosti: bezhalogenové, UV odolnost podle EN ISO - H mm L mm etrický závit S membránou - černý. x. 0 Na dotaz: Světle šedá RAL 0 Vyrovnávač tlaku pro zvýšenou bezpečnost Ex e II Vyrovnávač tlaku s membránou Označení: Vyrovnávač tlaku ateriál: Poniklovaná mosaz embrána: PES (Polyethersulfone) -0 C / +00 C Stupeň krytí: IP / IP Kategorie G: II G Ex eb IIC Gb Kategorie D: II D Ex tb IIIC Db Zóna: Plyn a / Prach a Certifikáty: SEV ATEX 0 IECEx SEV.000 H mm L mm etrický závit 0 EX0.. x., EX0.. x., 0 EX0.0. 0x. 0,0 0 Na dotaz: Provedení v nerezové oceli A nebo A Provedení s Pg závitem

43 Kontramatice z poniklované mosazi ateriál: Provedení: Poniklovaná mosaz Šestihranný tvar -0 C / +00 C etrický závit některé velikosti jsou k dispozici i v provedení s větší šířkou (viz. hlavní katalog) x x.0 ) x x. ) x x. ) x x x x x x x x x x x x x x ) etrický závit se základním stoupáním Závit Pg Pg Kontramatice z nerezové oceli A 00 Pg Pg Pg Pg Pg Pg. 0 Pg Pg Pg Pg. 0 ateriál: CrNi nerezová ocel A (DIN EN.0 / AISI 0) Provedení: Šestihranný tvar Teplotní rozsah : -0 C / +00 C INOX Pg provedení s metrickým závitem viz. str. 00. Pg Pg Pg Pg Pg Pg. 0. Pg Pg.0 0 0

44 Kontramatice EC se zářezy ateriál: Provedení: Poniklovaná mosaz Šestihranný tvar -0 C / +00 C etrický závit EC 00. x. ) x. ). 0. x.. 0. x x x x x x x ) etrický závit se základním stoupáním Závit Pg EC Pg 00. Pg. 00. Pg. 0. Pg. 0. Pg. 0. Pg. 0. Pg Pg Pg Pg Pg. 0 Kontramatice z nerezové oceli A ateriál: CrNi nerezová ocel A (DIN EN.0 / AISI 0) Provedení : Šestihranný tvar -0 C / +00 C INOX 0 provedení Pg viz. strana 00. x. ) x. ) x x x x x x x x. 0.0

45 Redukèní díly z poniklované mosazi Šestihran ateriál: Poniklovaná mosaz O-kroužek: NBR -0 C / +00 C Stupeò krytí: IP Vnìjší závit metrický Vnitøní závit metrický s O-kroužkem K dodání též v kruhovém, vroubkovaném provedení x. ) x.0 ) x. ) x.0 ) x. ) x. ) x. x. ) x. 0x. ) x. 0x. ) x. x x. x x. x x. x x. 0x x. 0x x. x x. x x. x x. x x. 0x x. 0x x. 0x x. 0x x. x. 0.0 ) etrický závit se základním stoupáním Vnìjší závit metrický Vnitøní závit Pg s O-kroužkem Pg Obj. r č x. Pg x. Pg x. Pg x. Pg x. Pg x. Pg x. Pg x. Pg x. Pg x. Pg x. Pg x. Pg

46 Expanzní díly z poniklované mosazi Šestihran ateriál: Poniklovaná mosaz O-kroužek: NBR -0 C / +00 C Stupeň krytí: IP Vnější závit metrický Vnitřní závit metrický s O-kroužkem I x.0 ) x. ) x.0 ) 0x. ) x. ) 0x. ) x. ) x x. ) x x. ) x x. x x. 0x x. 0x x. x x. x x. 0x x. 0x x. x x. x ) etrický závit se základním stoupáním Záslepky z poniklované mosazi Krátký metrický závit ateriál: O-kroužek: Kruhový design s O-kroužkem Poniklovaná mosaz NBR -0 C / +00 C Stupeň krytí: IP 0 INOX k dodání též s dlouhým závitem nebo v nerezovém provedení A pro teploty -0 C / +00 C nebo -0 C / +00 C 0.0 x.0 ) x. ) x. ) 0.0 x. 0.0 x x..0 x..0 x x x. 0.0 x x. 0 ) etrický závit se základním stoupáním Kruhový design s O-kroužkem 0.0 Pg Pg 00.0 Pg Pg. 0.0 Pg. 0.0 Pg Pg 0.0 Pg Pg Pg G 0 0

47 Plastové kontramatice s přírubou etrický závit ateriál: Polyamid PA -0 C / +00 C Světle šedá RAL 0. x x x x x x x.. 0. x..0 0 Černá RAL 00 Pg závit. x x x x x x x.. 0. x..0 0 Pg Světle šedá RAL 0.0 Pg Pg Pg Pg Pg Pg.0 0. Pg.0 0. Pg 0.0. Pg.0 0. Pg Černá RAL 00.0 Pg Pg Pg Pg Pg Pg.0 0. Pg.0 0. Pg 0.0. Pg.0 0. Pg

48 Plastové expanzní díly Kruh a šestihran ateriál: Polyamid PA -0 C / +00 C Stupeň krytí: IP IP pokud je závit utěsněn Vnější závit metrický Vnitřní závit metrický Světle šedá RAL 0 I k dodání též v šestihranném provedení (viz. hlavní katalog).. x. x x. 0x x. x x. x x. 0x x. 0x x. x. 0 0 Vnější závit Pg Vnitřní závit metrický Světle šedá RAL 0 I.0. Pg x Pg x Pg x Pg 0x Pg 0x Pg x Pg x Pg x Pg 0x Pg 0x. 0.. Pg x. Pg 0

49 Plastové redukční díly Šestihran ateriál: Polyamid PA -0 C / +00 C Stupeň krytí: IP IP pokud je závit utěsněn Vnější závit metrický Vnitřní závit metrický Světle šedá RAL 0 I.. x. x x. x x. x x. x x. x x. 0x x. x x. x x. 0x x. x x. x x. 0x x. x x. x x. 0x..0. 0x. x..0. 0x. x x. 0x... x. x... x. x...0 x. 0x...0 x. 0x. Plastové redukční díly kruh a šestihran ateriál: Polyamid PA -0 C / +00 C Stupeň krytí: IP IP pokud je závit utěsněn Vnější závit Pg Vnitřní závit metrický Světle šedá RAL 0 I Pg.0. Pg x Pg x Pg x Pg 0x Pg 0x Pg x. 0.. Pg x Pg 0x. 0

50 Plastové záslepky etrický závit ateriál: Polyamid PA -0 C / +00 C Stupeň krytí: IP IP pokud je závit utěsněn etrický závit Světle šedá RAL 0 bez O-kroužku. x x x x x x x x etrický závit Černá RAL 00 bez O-kroužku. x x x x x x x x Pg závit ateriál: Nárazuvzdorný polystyren -0 C / +0 C Stupeň krytí: IP IP pokud je závit utěsněn Pg Závit Pg Světle šedá RAL 0 bez O-kroužku 0 0 Pg Pg Pg.. 00 Pg.. 00 Pg.. 00 Pg Pg..0 0 Pg Pg Pg.0.0 0

51 Těsnící podložky Určené pro kabelové vývodky Syntec ateriál: Perbunan -0 C / +00 C určené pro metrický závit určené pro Pg závit Pg O-kroužky Určené pro kabelové vývodky Progress 00.. Pg Pg Pg Pg Pg Pg Pg Pg.0.0. ateriál: NBR -0 C / +00 C určené pro metrický nebo Pg závit Pg / Pg / Pg Pg Pg / Pg Pg Pg Pg Pg Pg.0.0 0

52 Ochranná kovová hadice, nevodotěsná SPR-AS ateriál: Vlastnosti: Použití: Ocel válcovaná za studena, DC0, podle EN 0, pozinkovaná Vysoce ohebná, pevná v tahu, odolná proti bočnímu tlaku Pro silné mechanické namáhání, podle DIN 0, typ G, použitelná v prostředích s nebezpečím výbuchu podle VDE 0 (DIN EN 0--) Zkoušeno: Podle EN 00-- Stupeň krytí: IP 0 podle EN 0-0 C / +0 C Ochranná kovová hadice, nevodotěsná SPR-AS Stabilizační vložka k dispozici také v provedení vysoce odolném proti tahu, kroucení a ohybu (viz. hlavní katalog) / / / / / / / / / osazné stabilizační vložky pro hadicové vývodky Pro hadice typu SPR-AS, SPR-VA / / / / / / / / /.0 0 0

53 Ochranná kovová hadice, nevodotěsná SPR-VA ateriál: Vlastnosti: Nerezová ocel Vysoce ohebná, pevná v tahu, odolná proti bočnímu tlaku, vysoká teplotní stálost Použití: Pro silné mechanické namáhání, použitelná v prostředích s nebezpečím výbuchu podle VDE 0 (DIN EN 0--) Zkoušeno: Podle EN 00-- Stupeň krytí: IP 0 podle EN 0 Do +00 C Ochranná kovová hadice, nevodotěsná SPR-VA Stabilizační vložka / / / / / / / / / osazné stabilizační vložky pro hadicové vývodky Pro hadice typu SPR-AS, SPR-VA / / / / / / / / /.0 0 0

54 Hadicové vývodky z poniklované mosazi ateriál: Vložka: Těsnící kroužek: O-kroužek: Vlastnosti: Stupeň krytí: Poniklovaná mosaz Poniklovaná mosaz TPE NBR Vodotěsná a prachotěsná, otočné spojení hadice a vývodky, odolná proti tahu a vibracím -0 C / + C, pro vyšší teploty použijte těsnění PTFE a těsnící podložku Klinger SIL C 00 IP 0 - IP, v závislosti na kombinaci hadice a spojky Hadicové vývodky z poniklované mosazi SPR-AS, SPR-VA etrický závit Hadicové vývodky pro další typy ochranných hadic (viz. hlavní katalog) x.0. 0 / x..0 0 / x.. 0 / x..0 0 / x..0 / x.. / x..0 / x..0 0 / 0 Hadicové vývodky z poniklované mosazi SPR-AS, SPR-VA Pg závit Pg. / Pg 0. 0 / Pg. 0 / Pg. 0 / Pg.0 0 / Pg. 0 0 / Pg / Pg / Pg / 0 Technická poznámka Spolehlivá funkce je zajišťena pouze při použití příslušné stabilizační vložky 0

55 Ochranná kovová hadice, nevodotěsná SPR-EDU-AS ateriál: Stínění: Vlastnosti: Použití: Ocel válcovaná za studena, DC0, podle EN 0, pozinkovaná Pozinkovaný ocelový drát Poskytuje dobrou mechanickou ochranu díky své odolnosti proti tahu a kroucení. Pro silné mechanické namáhání, podle DIN 0, typ K, použitelná v prostředích s nebezpečím výbuchu podle VDE 0 (DIN EN 0--) Zkoušeno: Podle EN 00-- Stupeň krytí: IP 0 podle EN 0 Do +0 C Poznámka: Pro EC aplikace je třeba použít mosazný kroužek. Ochranná kovová hadice, nevodotěsná SPR-EDU-AS Stabilizační vložka k dispozici také s opletením z pocínované mědi (viz. hlavní katalog) / / / / / / / / / osazné stabilizační vložky pro hadicové vývodky Pro hadice typu SPR-PVC-AS, SPR-PU-AS, SPR-EDU-AS / / / 0/ / / / / / / /. 0 0

56 Ochranná kovová hadice, vodotěsná SPR-PVC-AS ateriál: Opláštění: Vlastnosti: Použití: Ocel válcovaná za studena, DC0, podle EN 0, pozinkovaná PVC Odolná proti povětrnostním vlivům, vodotěsná, odolná proti mořské vodě, kyselinám a olejům, neobsahuje silikon ani kadmium, ohebná, odolná proti tahu a tlaku Pro silné mechanické namáhání, podle DIN 0, typ I Zkoušeno: Podle EN 00-- Stupeň krytí: IP podle EN 0 - C / +0 C k dispozici také v provedení se silikonovým pláštěm, poskytujícím dobré elektrické izolační vlastnosti, v prrovedení odolném proti UV záření, v bezhalogenovém provedení (viz. hlavní katalog) Ochranná kovová hadice, vodotěsná SPR-PVC-AS Černá / / / / / / / / / Ochranná kovová hadice, vodotěsná SPR-PVC-AS Šedá Stabilizační vložka Stabilizační vložka / / / / / / / / / osazné stabilizační vložky pro hadicové vývodky 0 Pro hadice typu SPR-PVC-AS, SPR-PU-AS, SPR-EDU-AS / / / 0/ / / / / / / /. 0

57 Ochranná kovová hadice, vodotěsná SPR-PU-AS ateriál: Opláštění: Vlastnosti: Použití: Ocel válcovaná za studena, DC0, podle EN 0, pozinkovaná Polyuretan Odolná proti oleji, benzínu, tukům, rozpouštědlům, kyselinám; bezhalogenová, neobsahuje silikon ani kadmium, odolná proti abrazivům, zachovává vlastnosti i při nízkých teplotách, ohebná Pro silné mechanické namáhání, podle DIN 0, typ I; ochrana proti oleji, tukům a benzínu Zkoušeno: Podle EN 00-- Stupeň krytí: IP podle EN 0-0 C / +0 C Ochranná kovová hadice, vodotěsná SPR-PU-AS Kovově modrá Stabilizační vložka / / / / / / / / / osazné stabilizační vložky pro hadicové vývodky Pro hadice typu SPR-PVC-AS, SPR-PU-AS, SPR-EDU-AS / / / 0/ / / / / / / /. 0 0

58 Hadicové vývodky z poniklované mosazi ateriál: Vložka: Těsnící kroužek: O-kroužek : Vlastnosti: Stupeň krytí: Poniklovaná mosaz Leštěná mosaz TPE NBR Vodotěsná a prachotěsná, otočné spojení hadice a vývodky, odolná proti tahu a vibracím -0 C / + C, pro vyšší teploty použijte těsnění PTFE a těsnící podložku Klinger SIL C 00 IP 0 - IP, v závislosti na kombinaci hadice a spojky hadicové vývodky pro další typy ochranných hadic (viz. hlavní katalog) Hadicové vývodky z poniklované mosazi SPR-PVC-AS, SPR-PU-AS, SPR-EDU-AS etrický závit x / x.. 0 / x.. 0 / x.. 0 / x. 0. / x.. / x..0 / x..0 0 / 0 Hadicové vývodky z poniklované mosazi SPR-PVC-AS, SPR-PU-AS, SPR-EDU-AS Pg závit Pg.0 / Pg. 0 / Pg. 0 / Pg. 0 / Pg. 0 / Pg / Pg. 0 0 / Pg. 0 0 / Pg. 0 0 / 0 Technická poznámka Spolehlivá funkce je zajišťena pouze při použití příslušné stabilizační vložky 0

59 Přehled dalšího sortimentu, který naleznete v hlavním katalogu Kabelové vývodky pro vysoké teploty Kabelové vývodky se speciálním závitem Ventilační vývodky teplotní rozsah: -0 C až +00 C mosazná vývodka s extra dlouhým závitem 0mm teplotní rozsah: -0 C až +00 C Průchodky pro ploché kabely hliníkové, těsnění NBR osazné kabelové vývodky s ochranou osazné úhlové průchodky proti zlomení kabelu metrický i Pg závit úhel 0 Vývodky s vnitřním závitem mosazné, těsnění TPE osazné úhlové kabelové vývodky úhel 0 osazné kabelové vývodky s pružinou proti zlomení kabelu pružina z nerezové oceli A Kombinované kabelové a hadicové vývodky poniklovaná mosaz, těsnění TPE Těsnící vložka materiál: EPD, IP Kabelové vývodky pro ASI-kabely krátký i dlouhý závit Kabelové vývodky s ochranou proti vytržení kabelu poniklovaná mosaz nebo nerezová ocel, A Plastové úhlové průchodky materiál: polyamid Plastové úhlové kabelové vývodky polyamid PA Plastové kabelové vývodky s ochranou proti zlomení kabelu metrický i Pg závit Rozdělovací díly z nárazuvzdorného polyamidu Ucpávky pro vícenásobné kabelové vývodky teplotní rozsah: -0 C až +00 C

60 Systémy a řešení pro profesionální kabelové instalace. Kabelové vývodky Syntec, vyrobené z plastových materiálů nebo z poniklované mosazi, jsou výborným řešením pro každodenní použití. Patentovaná, unikátní lamelární technologie zajišťuje spolehlivost při aplikaci a chrání kabel před vytržením. Plastové nebo kovové kabelové vývodky Progress jsou osvědčenými součástmi kabelových instalací v průmyslových zařízeních. Kompresní technologie poskytuje účinné těsnění a dobrou ochranu před vytržením kabelu. Kabelové vývodky EC z poniklované mosazi zajišťují nízkou impedanci mezi stínícím pletencem a kovovým krytem a zároveň bezpečnou instalaci. Plastové nebo mosazné kabelové vývodky Ex nabízejí bezpečnou kabelovou instalaci v prostředích s nebezpečím výbuchu. Úhlové průchodky pro přivedení kabelů do rozváděčů a krytů. Příslušenství: atice, redukce, expanze, záslepky, těsnící kroužky a podložky, zemnící pásky,... Progress DesignLine. Když jde průmyslový design až do detailu: Kabelové vývodky Progress jsou nově k dispozici i v provedení černý chrom. Případné další typy vývodek se speciální povrchovou úpravou jsou k dispozici na poptávku. Distributor v České republice Vídeňská, 0 Vestec Tel.: Fax: office@schmachtl.cz Pobočka v České republice Smetanova 0, 0 0 Zlín Tel.: Fax: office.zlin@schmachtl.cz Distributor pro Slovenskou republiku Valchárska, SK - 0 Bratislava Tel.: + 00 Fax: office@schmachtl.sk KAT-. 0/
